1 MÜPRO Szerelősínek Konzolszeglet Felhasználható mennyezeti, fali és a padlón álló, vagy aknában történő szerelésekhez Stabil hordozószerkezet, vízórák, elosztó csaptelepek, szivattyúk és sok egyéb berendezés számára A szerelősínekkel kombinálva sokoldalú felhasználási lehetőséget ad A sínszerkezetek és tartók szilárdságának és terhelhetőségének javításához Két azonos oldalhosszúságú konzolos tartó összecsavarozásával még nagyobb szilárdsági értékeket lehet elérni Konzolszeglet 207 x 160 Konzolszeglet 200 x 200 Kivitel Típus Nagyság [mm] mérték 207 x x 160 x darab 200 x x 200 x x 200 x /71 Müpro - A haladás és minőség fogalma

terhelhetőségének javításához Két azonos oldalhosszúságú konzolos tartó összecsavarozásával még nagyobb szilárdsági értékeket lehet elérni Konzolszeglet 207 x 160

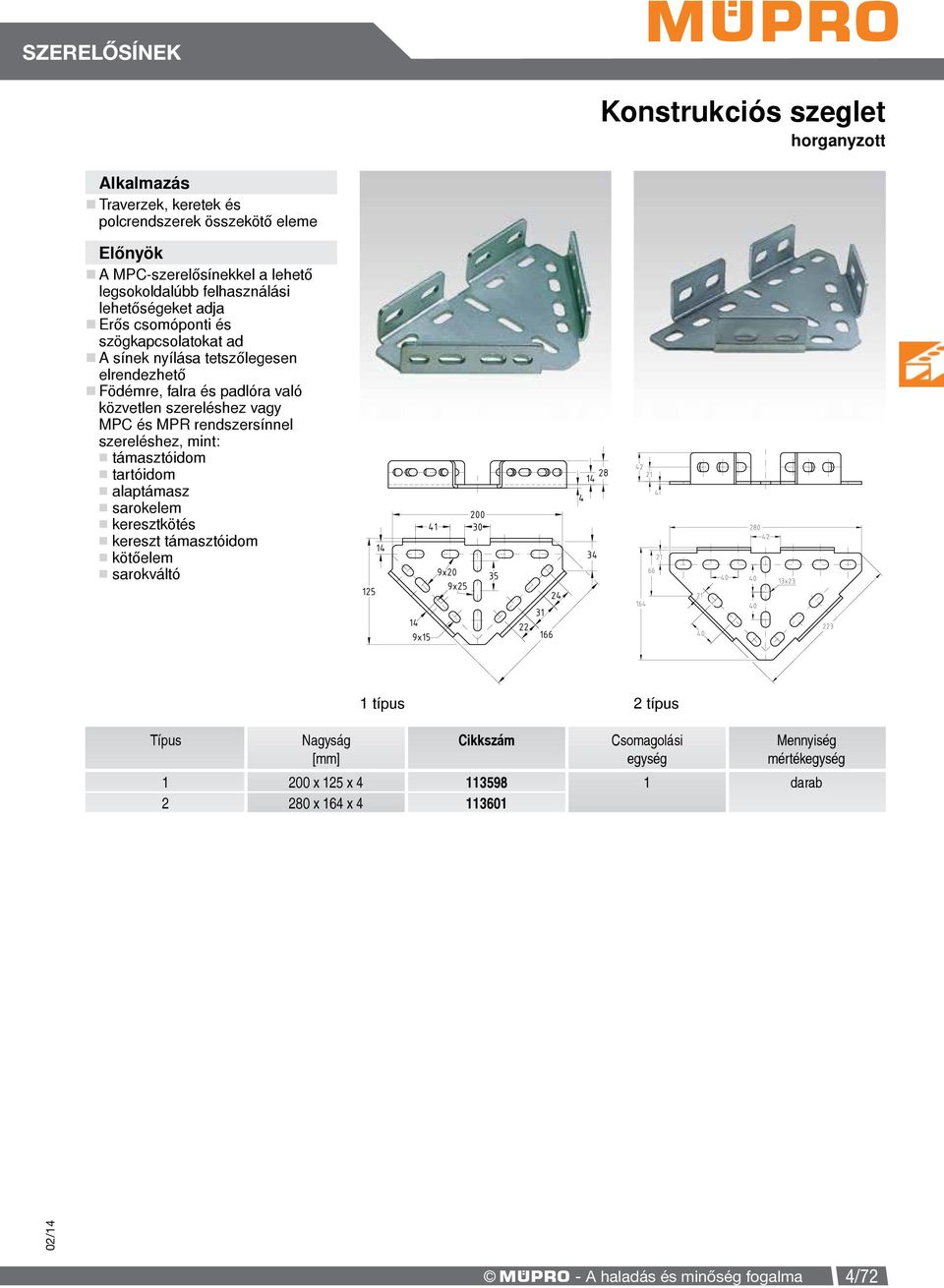

2 Szerelősínek MÜPRO Konstrukciós szeglet Traverzek, keretek és polcrendszerek összekötő eleme A MPC-szerelősínekkel a lehető legsokoldalúbb felhasználási lehetőségeket adja Erős csomóponti és szögkapcsolatokat ad A sínek nyílása tetszőlegesen elrendezhető Födémre, falra és padlóra való közvetlen szereléshez vagy MPC és MPR rendszersínnel szereléshez, mint: támasztóidom tartóidom alaptámasz sarokelem keresztkötés kereszt támasztóidom kötőelem sarokváltó 1 típus 2 típus Típus Nagyság [mm] mérték x 125 x darab x 164 x Müpro - A haladás és minőség fogalma 4/72

közvetlen szereléshez vagy MPC és MPR rendszersínnel szereléshez, mint: támasztóidom tartóidom alaptámasz sarokelem keresztkötés kereszt

3 MÜPRO Szerelősínek Szerelőszeglet 90 Kötőelem válaszfal szerelvények, polcok illetve biztonsági szerkezetek kivitelezéséhez, csövek és szellőző vezetékek hegesztésmentes rögzítéséhez Közvetlenül felhasználható fali, mennyezeti vagy padlón álló szerelésekhez Sokféle szerelési lehetőség Sokoldalúan használható pl. Támasztás Tartóidom Kötőelem Sarokkkonzol A gyakorlati igényeknek megfelelő rendszerelem Előre szerelve is szállítjuk, MPC dupla sínanyával a sínhoronyba való gyors szereléshez Szerelőszeglet 90 Szögvas 90, előre szerelt Az alábbi sínprofilokhoz mérték Szerelőszeglet 90 38/24, 38/40, 39/52, 40/60, darab Szögvas 90, előre szerelt 40/80, 38/48, 38/ /73 Müpro - A haladás és minőség fogalma

Támasztás Tartóidom Kötőelem Sarokkkonzol A gyakorlati igényeknek megfelelő rendszerelem Előre szerelve is szállítjuk, MPC dupla sínanyával a sínhoronyba való gyors szereléshez

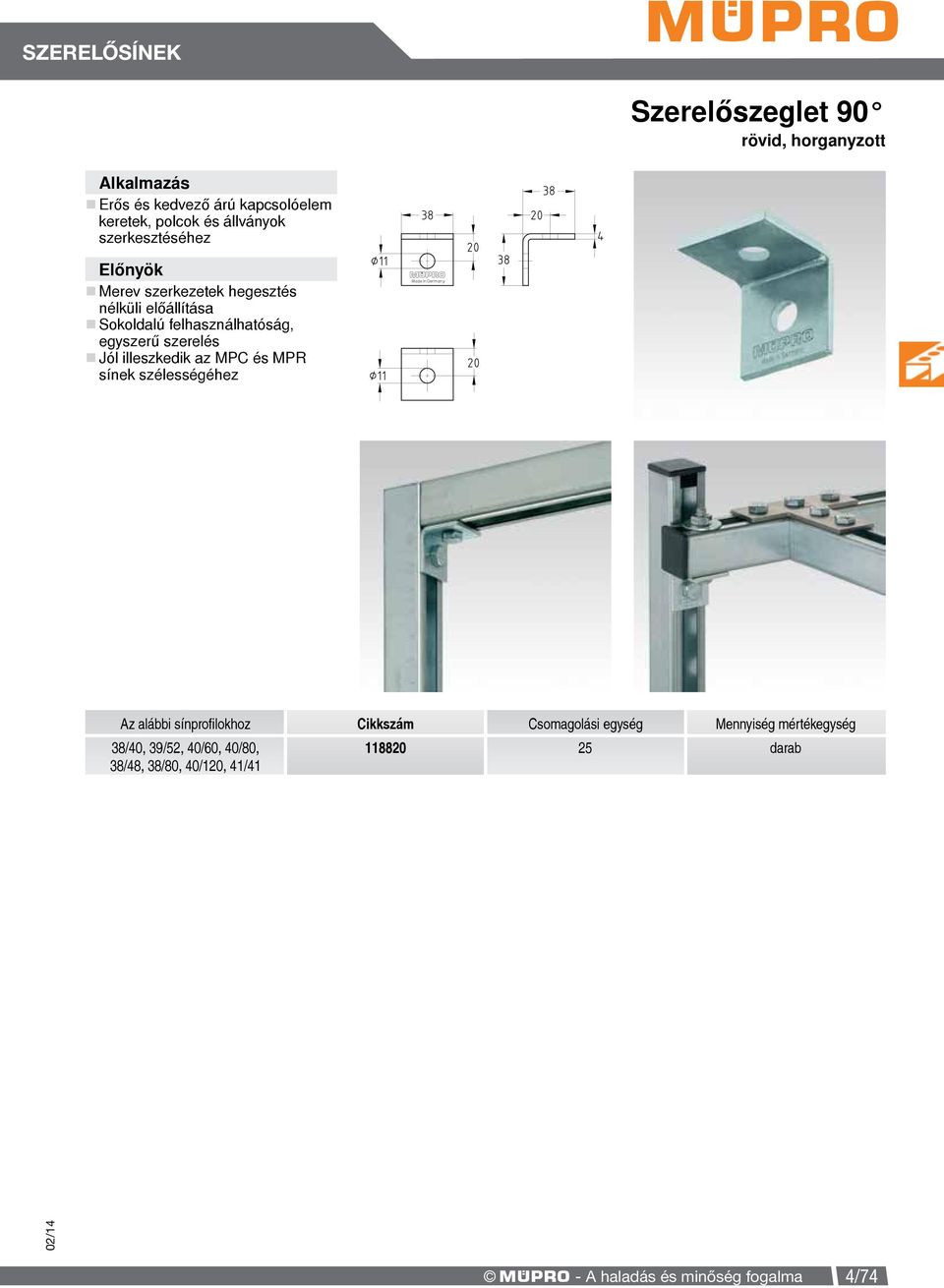

4 Szerelősínek MÜPRO Szerelőszeglet 90 rövid, Erős és kedvező árú kapcsolóelem keretek, polcok és állványok szerkesztéséhez Merev szerkezetek hegesztés nélküli előállítása Sokoldalú felhasználhatóság, egyszerű szerelés Jól illeszkedik az MPC és MPR sínek szélességéhez Az alábbi sínprofilokhoz mérték 38/40, 39/52, 40/60, 40/80, 38/48, 38/80, 40/120, 41/ darab Müpro - A haladás és minőség fogalma 4/74

egyszerű szerelés Jól illeszkedik az MPC és MPR sínek szélességéhez Az alábbi sínprofilokhoz mérték

5 MÜPRO Szerelősínek Sarok,- és T-csatlakozóelemek Stabil kötőelemek MPC- és MPRrendszerkomponensekből álló vázak és válaszfal szerelvények kivitelezésére Sarok- és T elágazások egyszerű és gyors szereléséhez A szerelőlapok lehetővé teszik, hogy a vázszerkezetek síkja megegyezzen a sínhorony irányával Jól beállítható sínszélességek, vázszerkezeteknél a sarkok szabadon maradnak Az MPC-gyorsrögzítővel gyorsan és egyszerűen lehet sarokkötést készíteni A lyuktávolságok lehetővé teszik az átmenő szerelést az MPC- és MPR-rendszersínekkel Szögvas T-összekötőlemez Az alábbi sínprofilokhoz mérték Szögvas 38/40, 39/52, 40/60, 40/80, darab T-összekötőlemez 38/80, 40/120, 41/ /75 Müpro - A haladás és minőség fogalma

sarkok szabadon maradnak Az MPC-gyorsrögzítővel gyorsan és egyszerűen lehet sarokkötést készíteni A lyuktávolságok lehetővé teszik az átmenő szerelést az MPC- és MPR-rendszersínekkel

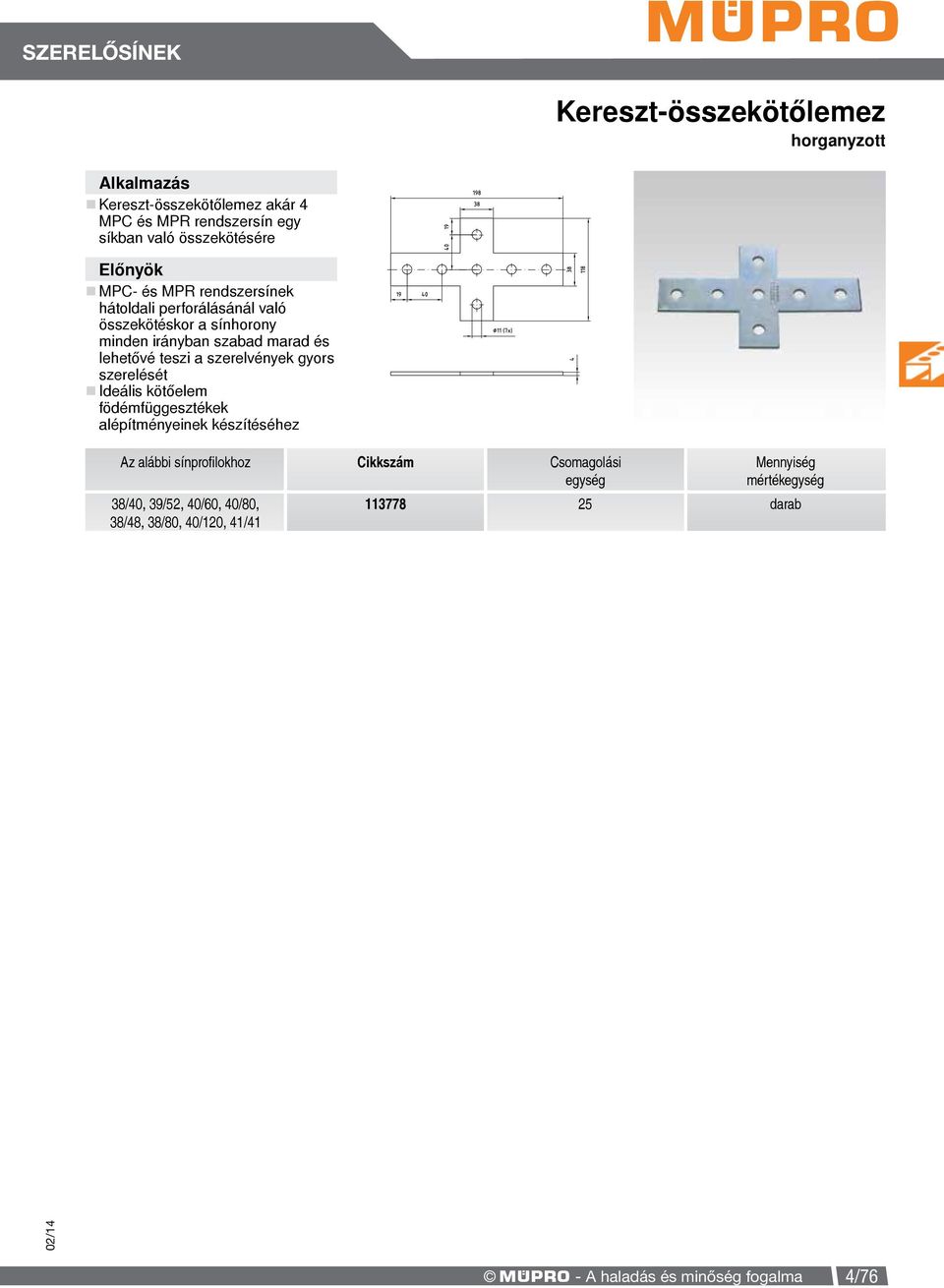

6 Szerelősínek MÜPRO Kereszt-összekötőlemez Kereszt-összekötőlemez akár 4 MPC és MPR rendszersín egy síkban való összekötésére MPC- és MPR rendszersínek hátoldali perforálásánál való összekötéskor a sínhorony minden irányban szabad marad és lehetővé teszi a szerelvények gyors szerelését Ideális kötőelem födémfüggesztékek alépítményeinek készítéséhez Az alábbi sínprofilokhoz 38/40, 39/52, 40/60, 40/80, 38/48, 38/80, 40/120, 41/41 mérték darab Müpro - A haladás és minőség fogalma 4/76

marad és lehetővé teszi a szerelvények gyors szerelését Ideális kötőelem födémfüggesztékek alépítményeinek készítéséhez Az

7 MÜPRO Szerelősínek Oldalszeglet Kötőelemek keretek, polcok és előfal szerelvények készítésére MPC és MPR rendszersínekből Merev szerkezetek hegesztés nélküli előállítása Sokféle szerelési lehetőség az MPC és MPR sínrendszerek stabil csomóponti és sarokkapcsolataihoz A megfelelő kombinációval akár 4 irányú csomópont is kialakítható Mindössze néhány elem felhasználásával lehet sokféle kapcsolatot készíteni Egyszerű és gyors szerelés MPC- és MPR sarokszerelő gyorsrögzítővel együtt Jobboldali csatlakozó Baloldali csatlakozó Kétoldali csatlakozó Termékjellemzők tuzvédelmi vizsgálattal oldalcsatlakozó idom jobbos & balos Tájolás Szög [ ] Az alábbi sínprofilokhoz mérték jobboldali 90 38/40, 39/52, 40/60, darab baloldali 40/80, 38/48, 38/80, kétoldali 41/ ! Igény esetén rozsdamentes acél kivitelben is szállítható. 4/77 Müpro - A haladás és minőség fogalma

készíteni Egyszerű és gyors szerelés MPC- és MPR sarokszerelő gyorsrögzítővel együtt Jobboldali csatlakozó Baloldali csatlakozó Kétoldali csatlakozó Termékjellemzők tuzvédelmi vizsgálattal

8 Szerelősínek MÜPRO Oldalcsatlakozó-idom és csatlakozóelemek Jobboldali csatlakozó Baloldali csatlakozó Kétoldali csatlakozó Polcépítés MPC szerelősínekből, a csomópontnál két irányú kimenettel Polcépítés MPC szerelősínekből, a csomópontnál három irányú kimenettel Polcépítés MPC szerelősínekből, a csomópontnál négy irányú kimenettel Keretszerkezet: MPC-szerelősínek, MPC-sínkonzolok, szerelőszegletek, rövid és csatlakozóelemek Müpro - A haladás és minőség fogalma 4/78

csomópontnál három irányú kimenettel Polcépítés MPC szerelősínekből, a csomópontnál négy irányú kimenettel
