1 Falon belüli megoldások Új Univerzális falon belüli egység kedvezô áron! Új Innovatív, szerelôbarát

2 BEVEZETÉS 2 KLUDI

3 KLUDI Falon belüli megoldások KLUDI Falon belüli megoldások Egyszerű Univerzális Esztétikus A KLUDI széles kínálata különböző zuhanyzó és kád-zuhanyzó szerelvény kialakításokat tesz lehetővé, amelyek bármely fürdőszobához igazodnak. A KLUDI FALON BELÜLI MEGOLDÁSOK bemutatja a KLUDI teljes zuhany- és kádcsap kínálatát, melyek között magánházak fürdőszobáihoz és középületekhez is kínálunk szerelvényeket. A KLUDI szerelvények kényelmes használatát a magas minőség és szakszerű összeállítás garantálja. A beszerelési példák segítséget adnak az egység szakszerű beépítéséhez, akár egyedi igények esetén is. Falon belüli zuhanyzó szerelvények beszerelési mintái 4-13 Falon belüli kád-zuhanyzó szerelvények beszerelési mintái Új KLUDI FLEXX. BOXX Kiegészítő Falon belüli elemek KLUDI 3

4 Falon belüli szerelvények beszerelési mintái 4 KLUDI

5 KLUDI Falon belüli megoldások Falon belüli zuhany csapok beszerelési mintái Egyszerű Univerzális Esztétikus zuhany készlettel, mennyezeti csatlakozóval és kézizuhannyal, fejzuhannyal és zuhanygarnitúrával, fejzuhannyal, oldal zuhannyal, és kézizuhannyal. KLUDI 5

6 Falon belüli szerelvények beszerelési mintái KLUDI ZENTA Falon belüli zuhany csaptelepek zuhanygarnitúrával Helytakarékos megoldások: a zuhanygarnitúra a zuhanykabin sarkába is felszerelhető, a KLUDI FLEXX BOXX falon belüli csaptelep pedig könnyen, egyszerűen beépíthető. Bemutatott termékek: KLUDI ZENTA falon belüli zuhanycsap, külső, látható elem kerámiabetéttel KLUDI FLEXX.BOXX falon belüli egység, NA20, öblítő elemmel KLUDI ZENTA 2S zuhanygarnitúra L = 600 mm KLUDI SIRENA gégecső csatlakozóív, NA sarok szerelési készlet falirúdhoz KLUDI TASSO 90 Lefolyó garnitúra Falon belüli rész: Látható rész: KLUDI

7 KLUDI Falon belüli megoldások KLUDI 7

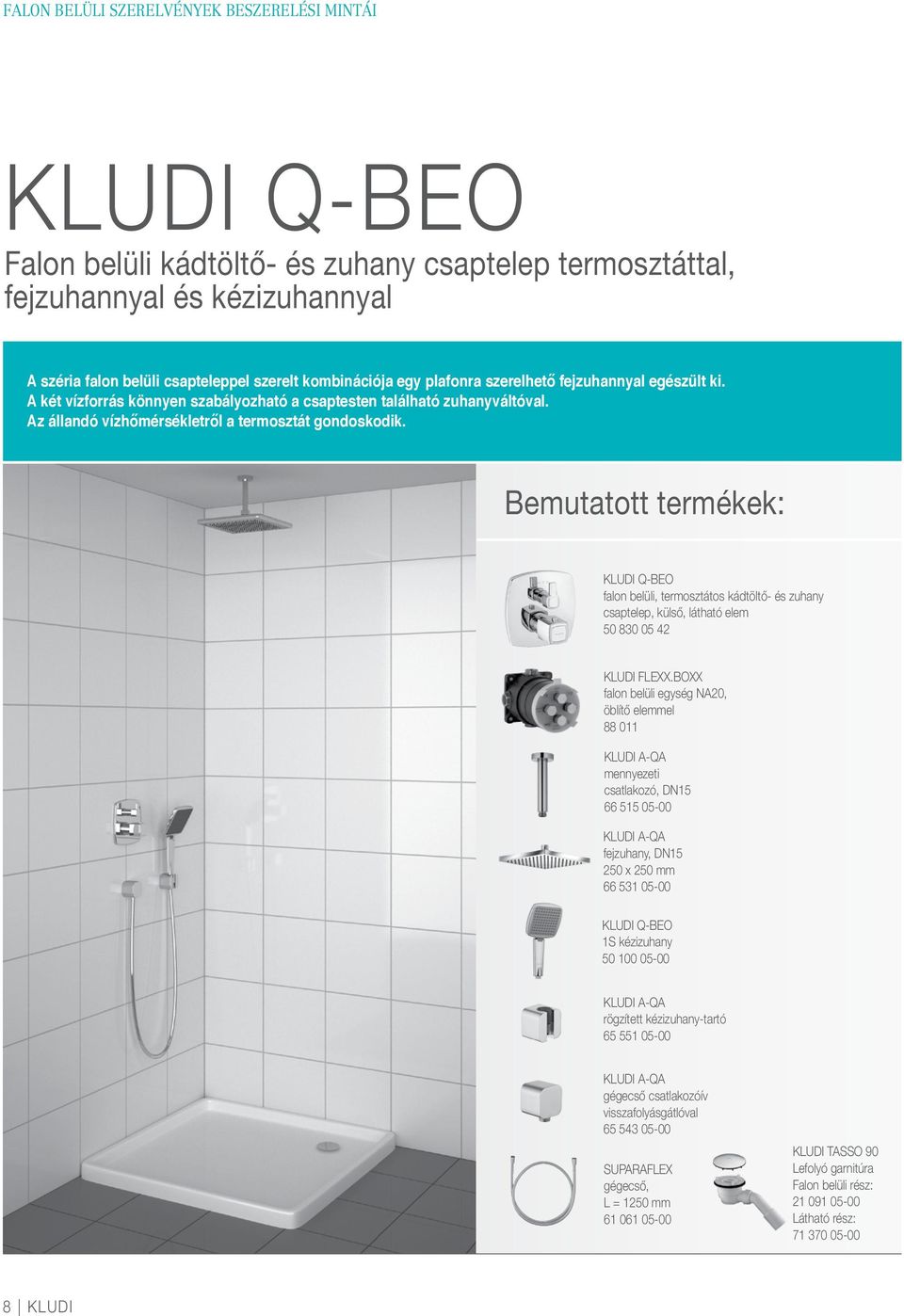

8 Falon belüli szerelvények beszerelési mintái KLUDI Q-BEO Falon belüli kádtöltő- és zuhany csaptelep termosztáttal, fejzuhannyal és kézizuhannyal A széria falon belüli csapteleppel szerelt kombinációja egy plafonra szerelhető fejzuhannyal egészült ki. A két vízforrás könnyen szabályozható a csaptesten található zuhanyváltóval. Az állandó vízhőmérsékletről a termosztát gondoskodik. Bemutatott termékek: KLUDI Q-BEO falon belüli, termosztátos kádtöltő- és zuhany csaptelep, külső, látható elem KLUDI FLEXX.BOXX falon belüli egység NA20, öblítő elemmel KLUDI A-QA mennyezeti csatlakozó, DN KLUDI A-QA fejzuhany, DN x 250 mm KLUDI Q-BEO 1S kézizuhany KLUDI A-QA rögzített kézizuhany-tartó KLUDI A-QA gégecső csatlakozóív visszafolyásgátlóval SUPARAFLEX gégecső, L = 1250 mm KLUDI TASSO 90 Lefolyó garnitúra Falon belüli rész: Látható rész: KLUDI

9 KLUDI Falon belüli megoldások KLUDI 9

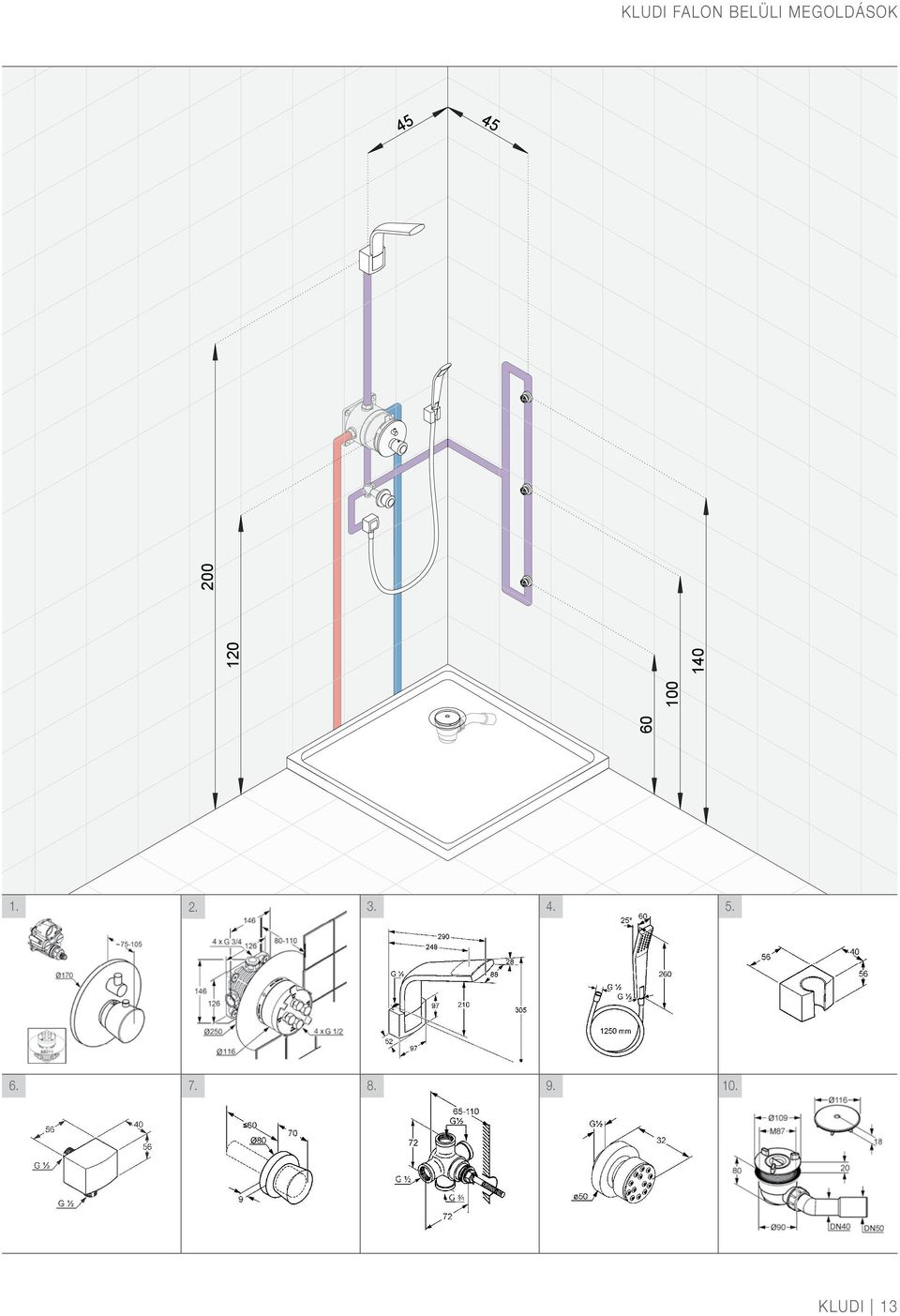

10 Falon belüli szerelvények beszerelési mintái JOOP! Falon belüli kádtöltő- és zuhany csaptelep termosztáttal, fejzuhannyal, oldal zuhannyal és kézizuhannyal A rendszer három vízforrást biztosít. A termosztátos kád-zuhany csaptelepen található váltó lehetővé teszi a vízsugárnak a fejzuhanyból a váltószelepre történő átirányítását, melynek segítségével a kézizuhany, vagy a három oldalzuhany hozható működésbe. Bemutatott termékek: JOOP! Falon belüli, termosztátos kádtöltő és zuhany csaptelep, külső, látható elem JOOP! falon belüli szelep, látható rész KLUDI FLEXX.BOXX Falon belüli egység, öblítő elemmel, DN kétutas váltó, falon belüli beépítés, NA JOOP! fejzuhany, DN JOOP! kézizuhany gégecsővel, NA 15 L = 1250 mm KLUDI FRESHLINE 100 oldalzuhany, elfordítható, NA KLUDI TASSO 90 Lefolyó garnitúra Falon belüli rész: Látható rész: JOOP! fali zuhanytartó JOOP! gégecső csatlakozóív, NA KLUDI

11 KLUDI Falon belüli megoldások KLUDI 13

12 Falon belüli kád-zuhany rendszerek beszerelési mintái KLUDI KLUDI

13 KLUDI ROZWIĄZANIA Falon belüli PODTYNKOWE megoldások KLUDI FALON BELÜLI KÁD- ZUHANY RENDSZEREK BESZERELÉSI MINTÁI Egyszerű Univerzális Esztétikus kádbefolyóval és kádra szerelhető zuhanygarnitúrával, KLUDI ROTEXA MULTI be-, le- és túlfolyó készlettel, háromlyukas szerelési módú kádtöltő- és zuhany csapteleppel, négylyukas szerelési módú kádtöltő- és zuhany csapteleppel. KLUDI 17 15

14 Falon belüli kád-zuhany rendszerek beszerelési mintái KLUDI ZENTA Falon belüli kádtöltő- és zuhany csaptelep kádbefolyóval és kádra szerelhető zuhanygarnitúrával Falon belüli kádtöltő és zuhany csaptelep: stílusos alternatívája a hagyományos falra szerelhető szerelvényeknek. A kád szélére szerelhető zuhanygarnitúra igazán esztétikus megoldást jelent. A KLUDI FLEXX.BOXX falon belüli szerelvény könnyen és kényelmesen beszerelhető. Bemutatott termékek: KLUDI ZENTA falon belüli kádtöltő- és zuhany csaptelep, külső, látható elem, kerámiabetéttel KLUDI FLEXX.BOXX falon belüli egység, öblítő elemmel, NA KLUDI ZENTA 2S zuhanygarnitúra, NA KLUDI ZENTA kádbefolyó, NA KLUDI ROTEXA 2000 Lefolyó és túlfolyó készlet G 1 ½ KLUDI

15 KLUDI Falon belüli megoldások KLUDI 17

16 Falon belüli kád-zuhany rendszerek beszerelési mintái KLUDI O-CEAN Falon belüli kádtöltő- és zuhany csaptelep KLUDI ROTEXA MULTI készlettel Ennél a rendszernél a kád feltöltése a túlfolyón keresztül történik. Ezt a KLUDI ROTEXA MULTI teszi lehetővé, amely kádbefolyó, lefolyó és túlfolyó egyben. A bemutatott összeállítás különleges eleme a gégecső csatlakozóval ellátott fix fali tartóelem. A két funkció egyesítése esztétikus és praktikus kialakítást biztosít. Bemutatott termékek: KLUDI O-CEAN falon belüli zuhanycsap, külső, látható elem, kerámiabetéttel KLUDI FLEXX.BOXX falon belüli egység öblítő elemmel, NA KLUDI FIZZ kézizuhany 1S gégecső csatlakozóval ellátott fix fali tartóelem, NA SUPARAFLEX gégecső, L = 1250 mm KLUDI ROTEXA MULTI be-, le- és túlfolyó garnitúra G 1 ½ falon belüli egység KLUDI ROTEXA MULTI be-, le- és túlfolyó garnitúra G 1 ½ látható rész Nirosta flexibilis bekötőcső, 600 mm KLUDI

17 KLUDI Falon belüli megoldások ~55 ~ KLUDI 19

18 Falon belüli kád-zuhany rendszerek beszerelési mintái KLUDI BALANCE Háromlyukas szerelési módú kádtöltő- és zuhany csaptelep A háromlyukas szerelési módú kádtöltő- és zuhany csaptelep keverőegységgel, hosszú kádtöltő benyúlással, és kivehető kézizuhannyal a kád mellett kialakított padkára rögzített szerelőlemezre szerelhető. Bemutatott termékek: KLUDI BALANCE kádtöltő- és zuhany csaptelep, NA15 háromlyukas szerelési mód Szerelőlemez rejtett egység 3-lyukas szerelvényhez Látható szerelőlemez Csavar készlet a szerelőlemezhez KLUDI ROTEXA 2000 Lefolyó és túlfolyó készlet G 1 ½ KLUDI

19 KLUDI Falon belüli megoldások ~ KLUDI 21

20 Falon belüli kád-zuhany rendszerek beszerelési mintái KLUDI Q-BEO Négylyukas szerelési módú kádtöltő- és zuhanycsap A csempeperemre szerelhető kádtöltő- és zuhanycsaptelep hosszú kifolyója, illetve a nagyméretű zuhanyfej a kényelmet szolgálja. Nem mindennapos design mindennapi használatra. Bemutatott termékek: KLUDI Q-BEO Négylyukas kádtöltő- és zuhany csaptelep, NA Szerelőblokk rejtett egység 4-lyukas szerelvényhez Le- és túlfolyó készlet látható rész Látható szerelőlemez Csavar készlet szerelőlemezhez KLUDI

21 KLUDI Falon belüli megoldások KLUDI 23

22 KLUDI FLEXX.BOXX univerzális Falon belüli modul 24 KLUDI

23 KLUDI Falon belüli megoldások KLUDI FLEXX.BOXX Egyszerű Univerzális Esztétikus KLUDI FLEXX.BOXX univerzális falon belüli modul További falon belüli elemek KLUDI 25

24 KLUDI FLEXX.BOXX univerzális Falon belüli modul KLUDI FLEXX.BOXX Új, univerzális, falon belüli modul Újdonság! A KLUDI FLEXX.BOXX új változat csaptest helyett átöblítő készlettel lett ellátva. A funkcionális elemek - mint a kerámiavagy termosztatikusfej a falon kívüli, látható egységgel kerültek összeállításra. Ennek köszönhetően az univerzális KLUDI FLEXX.BOXX modulba (88 011) bármilyen funkciójú falba süllyeszthető egység látható eleme beszerelhető. Részegységek: KLUDI FLEXX.BOXX, cikkszáma: Falon belüli egység öblítő elemmel, NA20 RUGALMASSÁG A burkolat rugalmas alja lehetővé teszi a belső fal vízszintezését. Ennek köszönhetően a nem egyenletes felületeken a szerelés sokkal egyszerűbbé válik. KLUDI FLEXX.BOXX rugalmas burkolat talp. BIZTONSÁG Az elasztomer burkolat a modul légmentességét biztosítja, ezzel megakadályozza, hogy a KLUDI FLEXX.BOXX rejtett egységen belül lecsapódott víz a falba szivárogjon. A KLUDI FLEXX.BOXX készlethez tartozó tömítő gallér védelmet jelent a falon lefolyó víz ellen. Ez a megoldás megfelel a DIN szabvány követelményeinek. Tökéletes védelem a páralecsapódás és a fal nedvesedése ellen. Elasztomer köpeny sárgaréz szerelőlappal Öblítő modul Védősapkával és merevítővel AKUSZTIKAI VÉDELEM Az összes vízelvezető elem elasztomer burkolatban található, melynek köszönhetően nincs közvetlen kapcsolatban a fallal. Ennek előnye, hogy a fal nem viszi át a csövekben folyó víz zúgását, mert azt az elasztomer műanyag tompítja. Ezzel a KLUDI FLEXX.BOXX eleget tesz az építőiparban a zajvédelemre, valamint az I. osztályú zajszintre vonatkozó DIN 4109 szabvány követelményeinek. A szerkezeti kialakításnak köszönhetően az elasztomer burkolat kiválóan tompítja a vízhasználatból eredő zajokat. Kiegészítő termékek KLUDI FLEXX.BOXX-hoz A szerelés mélységét 140 mm-ig meghosszabbító elem Cikkszám FLEXX.BOXX hez Falon belüli csaptelep kerámia vagy termosztátos fejjel, külső, látható elem 26 KLUDI

25 KLUDI Falon belüli megoldások KLUDI FLEXX.BOXX. Tanácsok a gyorsabb szereléshez Védelem az építkezés szakaszában: Építkezés közben védi a funkcionális elemet a por és a sérülés ellen. Az egyértelmű jelölésnek köszönhetően a meleg és hideg víz gyors és hibátlan csatlakoztatását teszi lehetővé. 2. Segítség a szerelésben: A merev betéten a vízmértéknek kialakított hely biztosítja a modul falba való precíz szerelését, valamint szerelés közben stabilizálja a puha burkolatot. A szerelés következő szakaszában egyszerűen eltávolítható. 3. a szerelés optimális mélységének megjelölése: A nyíl jelölés a rugalmas burkolaton a szerelés a burkolat síkjától számított minimális és maximális mélységét mutatja 80-tól 110 mm-ig. A modul falban való túl mély elhelyezése esetén rendelkezésre áll hosszabbító készlet további 40 mm-ig. 4. Univerzális rögzítés: A KLUDI FLEXX.BOXX falban való stabil rögzítését teszi lehetővé, valamint ún. száraz beépítésnél egyaránt alkalmazható. Szintén könnyű szerelést biztosít az előre gyártott építkezésnél, valamint a kész fürdőszabai moduloknál KLUDI FLEXX.BOXX rögzítése valamint csatlakoztatása a vezetékhez. A szerelés optimális mélysége: mm Tömítő gallér felragasztása és a rendszer átöblítése, burkolás A modul szétszerelése a vízvezeték átöblítése után Funkcionális elem szerelése és az elasztomer burkolat méretre vágása. 5. A rögzítőlemez és a takarórozetta felszerelése. 6. A látható rész szerelése. KLUDI 27
