m e d e n c e k ö r ü l i f e l s z e r e l é s e k

Átírás

1 m e d e n c e k ö r ü l i f e l s z e r e l é s e k 18 Létrák 24 Lépcsőkorlátok 27 Kiegészítők 29 Felszerelés mozgássérülteknek 31 Markolatok 32 Kapaszkodócsövek 33 Tartóelemek kapaszkodókorláthoz 35 Úszómesteri székek 36 Mentőeszközök 37 Ugródeszkák, trambulinok 39 Csúszdák 42 Zuhanyzók 49 Zuhanyzók-zuhanyalagutak 50 Zuhanytálcák 51 Kültéri lábmosó tálca 52 Túlfolyó rácsok 58 Biztonsági kerítés

2 Létrák ÚJ Medence lift AISI-316 rozsdamentes acélból és fröccsöntött műanyag részből áll.a felhasználónak segít a medencébe való bejutáshoz. Soha nem volt olyan könnyű bejutni a medencébe, mint a medence lift segítségével. Nagyon könnyű használni és karbantartani. Az automatikus emelést egy 24 V egyfázisú motor biztosítja. IP-67 biztonsági rendszer védi az összes elektromos alkatrészt. A különböző összetevőket egy elektromos kontroller figyeli. A rendszert két nyomógombbal (fel és le) lehet működtetni amelyek a kapaszkodó korlátra vannak szerelve. Ergonometrikus és tetszetős külső Kisívű létrák - Muro modell Létra süllyesztett medencékbe, D. 43 rozsdamentes acél csőből, fényesített polírozással készült. A lépcsőfokok rozsdamentes acélból vagy műanyagból. Kivitelezése garantálja a csúszás- és sérülés elleni biztonságot. Beépítő horgony- nyal szállítva. Létrafok A B C D E F Luxus kivitelű lépcsőfokkal A korlát és a lépcsőfok AISI-316 rozsdamentes acélból készültek. Létra 2 lépcsőfokkal Létra 3 lépcsőfokkal Létra 4 lépcsőfokkal Létra 5 lépcsőfokkal Standard kivitelű lépcsőfokkal A korlát és a lépcsőfok AISI-304 rozsdamentes acélból készültek. Létra 2 lépcsőfokkal Létra 3 lépcsőfokkal Létra 4 lépcsőfokkal Létra 5 lépcsőfokkal

3 medence körüli felszerelés Nagyívű létrák - Standard modell Létra standard korláttal, süllyesztett medencékbe, D. 43 rozsdamentes acél csőből, fényesített polírozással készült. A lépcsőfokok rozsdamentes acélból vagy műanyagból. Kivitelezése garantálja a csúszás- és sérülés elleni biztonságot. Beépítő horgonnyal szállítva. Létrafok A B C D E F Luxus kivitelű lépcsőfokkal A korlát és a lépcsőfok AISI-316 rozsdamentes acélból készültek. Létra 2 lépcsőfokkal Létra 3 lépcsőfokkal Létra 4 lépcsőfokkal Létra 5 lépcsőfokkal Standard kivitelű lépcsőfokkal A korlát és a lépcsőfok AISI-304 rozsdamentes acélból készültek. Létra 2 lépcsőfokkal Létra 3 lépcsőfokkal Létra 4 lépcsőfokkal Létra 5 lépcsőfokkal Műanyag kivitelű lépcsőfokkal A korlát AISI-304 rozsdamentes acélból, a lépcsőfok üvegszál erősítésű polipropilénből készültek. Létra 2 lépcsőfokkal Létra 3 lépcsőfokkal Létra 4 lépcsőfokkal Létra 5 lépcsőfokkal

4 LÉTRÁK Kombinált íves létra - Mixes modell Létra süllyesztett medencékbe, D. 43 rozsdamentes acél csőből, fényesített polírozással készült. A lépcsőfokok rozsdamentes acélból vagy műanyagból készültek. Kivitelezése garantálja a csúszás- és sérülés elleni biztonságot. Beépítő horgonnyal szállítva. Létrafok A B C D E F G Luxus kivitelű lépcsőfokkal A korlát és a lépcsőfok AISI-316 rozsdamentes acélból készültek. Létra 2 lépcsőfokkal Létra 3 lépcsőfokkal Létra 4 lépcsőfokkal Létra 5 lépcsőfokkal Standard kivitelű lépcsőfokkal A korlát és a lépcsőfok AISI-304 rozsdamentes acélból készültek. Létra 2 lépcsőfokkal Létra 3 lépcsőfokkal Létra 4 lépcsőfokkal Létra 5 lépcsőfokkal

5 LÉTRÁK Aszimetrikus nagyívű létrák A létra standard korláttal, süllyesztett medencékbe, 43-as átmérővel rozsdamentes acél csőből, fényesített polírozással készült. A lépcsőfok rozsdamentes acélból. Kivitelezése garantálja a csúszás és sérülés elleni biztonságot. Beépítő horgonnyal szállítva. A korlát és a lépcsőfok AISI-316 rozsdamentes acélból készültek. 1 lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok Kód Lépcsőfok A B ø43x Máx. B A Aszimetrikus létra kombinált korláttal A létra standard korláttal, süllyesztett medencékbe, 43-as átmérővel rozsdamentes acél csőből, fényesített polírozással készült. A lépcsőfok rozsdamentes acélból. Kivitelezése garantálja a csúszás és sérülés elleni biztonságot. Beépítő horgonnyal szállítva. A korlát és a lépcsőfok AISI-316 rozsdamentes acélból készültek. 1 lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok Kód Lépcsőfok A B A 8 Máx B

6 LÉTRÁK Extra nagyívű létra 1000 modell (túlfolyó rácshoz) EN és EN európai szabvány szerint gyártva. Létra szélessége 500 mm. Kapaszkodók D. 43 csőből, a lépcsőfokok rozsdamentes acélból, csúszásmentes felülettel, fényezett polírozással készültek. Falhoz való rögzítéshez leszerelhető horgonnyal és díszítő karimával. A korlát és a lépcsőfokok AISI-316 rozsdamentes acélból készültek. 1 lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok Kód Létrafok A B Kettős biztonsági lépcsőfok Extra nagyívű létra (túlfolyó rácshoz) A létra kapaszkodó íve változó sugarú, így vonzóbb, modernebb megjelenést biztosít. A lépcsőfokok az EN és EN európai szabvány szerint gyártva. Létra szélessége 500 mm. Könnyen telepíthető. Kapaszkodók Ø 43 mm x 1,5 mm csőből, lépcsőfokok rozsdamentes acélból, csúszásmentes felülettel, fényezett polírozással készültek. Falhoz való rögzítéshez leszerelhető horgonnyal és díszítő karimával. A korlát és a lépcsőfokok AISI-316 rozsdamentes acélból készültek. Létra 2 lépcsőfokkal Létra 3 lépcsőfokkal Létra 4 lépcsőfokkal Létra 5 lépcsőfokkal Kód Létrafok A B Kettős biztonsági lépcsőfok Biztonsági lépcsőfok dupla csúszásgátló felülettel Az EN és EN európai szabvány szerint gyártva. AISI-316 rozsdamenetes acélból készült. Az összes süllyesztett medencéhez használható. Kód Standard mennyiség Nettó tömeg kg Térfogat m

7 LÉTRÁK Döntött létra modell Az EN és EN európai szabvány szerint gyártva. Létra szélesség 500 mm. A korlátok D. 43 csőből és a lépcsőfokok AISI-316 rozsdamentes acélból, dupla csúszásgátlós felülettel. fényezett polírozással készültek. Falhoz való rögzítéshez leszerelhető horgonnyal szállítjuk. Létra 3 lépcsőfokkal Létra 4 lépcsőfokkal Kód Létrafok A B C D E F Osztott létra - alsórész Az EN és EN európai szabvány szerint készültek. A lépcsőfokok és a korlát AISI-316 rozsdamentes acélból, fényezett polírozással készültek. Az alsórész kombinálható bármelyik lépcsőkorláttal. Rögzítése dűbelekkel és csavarokkal. 1 lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok lépcsőfok Luxus + 1 biztonsági lépcsőfok Kód Létrafok A Kettős csúszásvédelem Osztott létra - felsőrész A lépcsőfokok és a korlát AISI-316 rozsdamentes acélból, fényezett polírozással készültek. Rögzítése dűbelekkel és csavarokkal. 2 lépcsőfok Luxus peldańos Luxus lépcsőfok Luxus lépcsőfok Luxus Kód Létrafok A B C

8 Lépcsőkorlátok 800 x 800 mm modell Egy szett 2 korlátból áll, 18/8/2 AISI-316, D. 43 fényesre polírozott rozsdamentes acél csőből. A korlátok tömítővel, dübelekkel és csavarokkal szállítva. Rögzítés: csavarokkal és karimával pár Rögzítés: betonozással pár x 800 mm modell Rögzítés: csavarokkal és karimával pár x 800 mm modell négyzetes talppal Rögzítés: csavarokkal és karimával pár

9 LépCSŐKORLÁTOK Keresztezett modell A szett 2 darabból áll, D. 43 polírozott AISI-316 rozsdamentes acél csőből, négyzetes talppal. Rögzítő testtel, csavarokkal és dübelekkel. Kód Standard mennyiség Nettó tömeg kg Térfogat m 3 Rögzítés: karimával pár Párhuzamos modell A szett 2 darabból áll, D. 43 polírozott AISI-316 rozsdamentes acél csőből. Rögzítésére használjuk a kódszámú horgonyt, amely nem tartozik az alapmodellhez pár Aszimetrikus modell A szett 2 darabból áll, D. 43 polírozott AISI-316 rozsdamentes acél csőből. Rögzítésére használjuk a kódszámú horgonyt, amely, nem tartozik az alapmodellhez pár

10 LÉPCSŐKORLÁTOK Lépcsőkorlát - külső és belső rögzítéssel Fényesre polírozott, D. 43 mm AISI-316 rozsdamentes acél csőből. Rözítés betonozáshoz 2 darab. Hossza: 1220 mm db darab. Hossza: 1524 mm db Rögzítés: csavarokkal (Tömítőgyűrű, csavar, tipli) 2 darab. Hossza: 1220 mm db darab. Hossza: 1524 mm db L A B Lépcsőkorlát - külső rögzítéssel AISI-316 rozsdamentes acélból (1 darab). Betonozáshoz kódsz-ú horgonnyal db Karimákkal szerelt (rugalmas tömítéssel, dübellel, csavarokkal) db Kód A B C Létrák, medencekijáratok egyedi gyártásra Megrendelésre gyártható egyedi méretekkel, bármilyen típusú vagy alakú korlát. NYOLCFOKOS LÉTRA KORLÁT L = 900 mm SPECIÁLIS KORLÁT 26

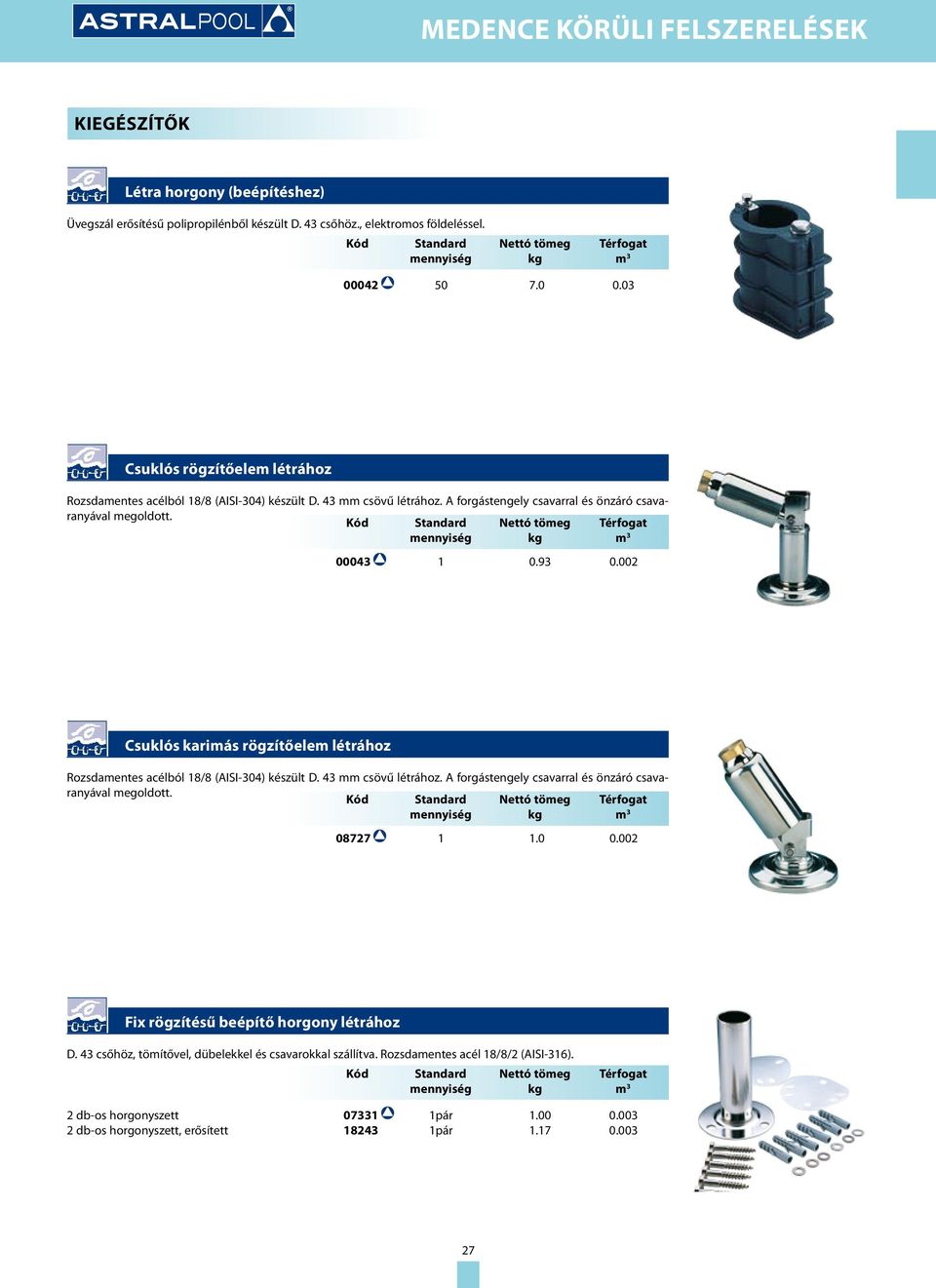

11 Kiegészítők Létra horgony (beépítéshez) Üvegszál erősítésű polipropilénből készült D. 43 csőhöz., elektromos földeléssel Csuklós rögzítőelem létrához Rozsdamentes acélból 18/8 (AISI-304) készült D. 43 mm csövű létrához. A forgástengely csavarral és önzáró csavaranyával megoldott. Kód Standard mennyiség Nettó tömeg kg Térfogat m Csuklós karimás rögzítőelem létrához Rozsdamentes acélból 18/8 (AISI-304) készült D. 43 mm csövű létrához. A forgástengely csavarral és önzáró csavaranyával megoldott. Kód Standard mennyiség Nettó tömeg kg Térfogat m Fix rögzítésű beépítő horgony létrához D. 43 csőhöz, tömítővel, dübelekkel és csavarokkal szállítva. Rozsdamentes acél 18/8/2 (AISI-316). 2 db-os horgonyszett pár db-os horgonyszett, erősített pár

12 KIEGÉSZÍTŐK Létrahorgony csavarokkal AISI-316 rozsdamentes acélból, D. 43 csőhöz Gömbcsukló Rugalmas PVC-ből készült, talpas gömbcsukló. D. 43 csőhöz D. 28 csőhöz

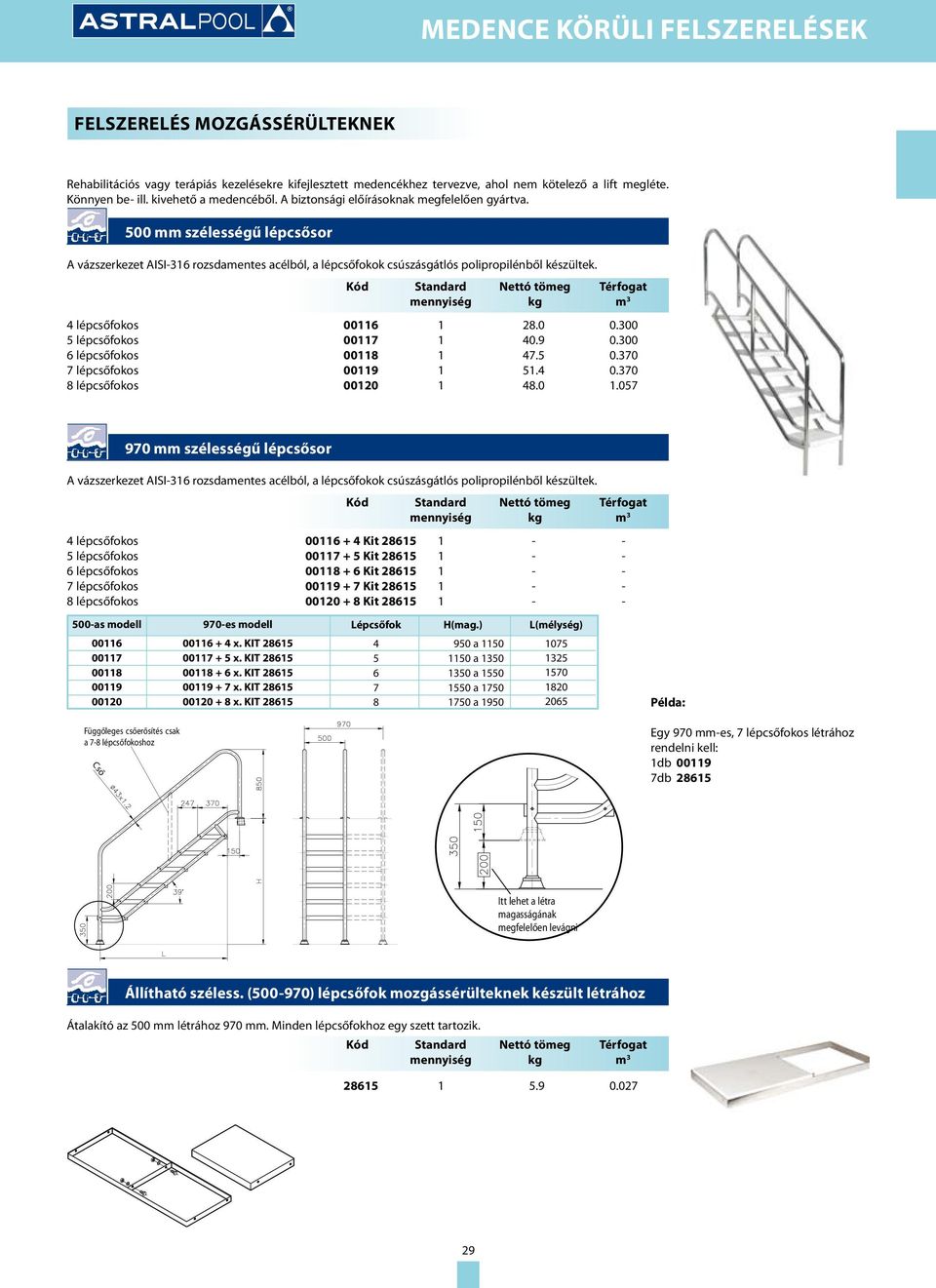

13 Felszerelés mozgássérülteknek Rehabilitációs vagy terápiás kezelésekre kifejlesztett medencékhez tervezve, ahol nem kötelező a lift megléte. Könnyen be- ill. kivehető a medencéből. A biztonsági előírásoknak megfelelően gyártva. 500 mm szélességű lépcsősor A vázszerkezet AISI-316 rozsdamentes acélból, a lépcsőfokok csúszásgátlós polipropilénből készültek. 4 lépcsőfokos lépcsőfokos lépcsőfokos lépcsőfokos lépcsőfokos mm szélességű lépcsősor A vázszerkezet AISI-316 rozsdamentes acélból, a lépcsőfokok csúszásgátlós polipropilénből készültek. 4 lépcsőfokos Kit lépcsőfokos Kit lépcsőfokos Kit lépcsőfokos Kit lépcsőfokos Kit as modell es modell x. KIT x. KIT x. KIT x. KIT x. KIT Lépcsőfok H(mag.) 950 a a a a a 1950 L(mélység) Példa: Függőleges csőerősítés csak a 7-8 lépcsőfokoshoz Cső Egy 970 mm-es, 7 lépcsőfokos létrához rendelni kell: 1db db Itt lehet a létra magasságának megfelelően levágni Állítható széless. ( ) lépcsőfok mozgássérülteknek készült létrához Átalakító az 500 mm létrához 970 mm. Minden lépcsőfokhoz egy szett tartozik

14 FELSZERELÉSEK MOZGÁSSÉRÜLTEKNEK Hidraulikus széklift Rozsdamentes acél (AISI-316) szerkezet, melyhez egy székkel felszerelt hidraulikus mechanizmus csatlakozik. A segítő részére oldalsó létra beépítve. A hidraulikus mechanizmus működéséhez minimum 3,5 kg/cm 2 víznyomás szükséges. 650 mm-es korláttal mm-es korláttal (túlfolyó rácshoz) Munkahenger Kiegészítő csomag Beszerelés Külső rögzítéshez két fix fém rögzítővel (tartozékként) és két elülső állítható tartóval. Ennek segítségével bármilyen alakú medencéhez szerelhető a mechanizmus. Az 1,4 m-nél kisebb mélységű medencébe való lifthez kérjük, forduljon a forgalmazóhoz. 1/2 W BSP külső menetes víz csatlakozás Szelep részletrajza méretarány: 1:5 L-650 L-1000 Beépítőtes Szelep Beépítőtest Szelep Érvényes mindkét modellre Lift Korlát Munkahenger Kiegészítők L-650 L Érvényes mindkét modellre 30

15 Markolatok Rozsdamentes acél fogódzkodók Rozsdamentes acélból 18/8/2 AISI-316. D. 43mm, fényesre polírozott felületű. Betonos rögzítéshez 0,5 m m m ,5 m Karimás rögzítéshez (rugalmas tömítés, dűbelek, csavarok) 0,5 m m m ,5 m Easybath fogódzkodók Mozgásukban részben korlátozott személyek részére, a medencékbe való bejutás segítségére. A fogódzkodók felülete bordázott, a biztonságosabb közlekedés céljából. D. 28 átmérőjű AISI-304 rozsdamentes fényezett acélból keszült. A fogódzkodók 5 különböző méretben készültek. Rögzítése közvetlenül a betonfalhoz dűbellel, csavarokkal, díszítő karimával történik. Kód Standard mennyiség Nettó tömeg kg Térfogat m 3 Easybath L-300 fogódzkodók Easybath L-400 fogódzkodók Easybath L-500 fogódzkodók Easybath L-650 fogódzkodók Easybath L-800 fogódzkodók A fogódzkodókat úgy tervezték, hogy sarokra, vagy peremekre is be lehessen építeni. Easybath vízszintes fogódzkodó Easybath függőleges fogódzkodó A fogódzkodók rögzítési pontjai, különböző felszerelési módozatokat tesznek lehetővé, mely a biztonságos közlekedést segítik. Kód Standard mennyiség Nettó tömeg kg Térfogat m 3 Easybath 90 elhelyezés Easybath fal elhelyezés Easybath dupla fogódzó Egyszerű fogódzkodó Rozsdamentes acélból 18/8/2 AISI-316 D. 43mm, fényesre polírozott. Betonos rögzítéshez Karimás rögzítéshez (rugalmas tömítő, dübelek, csavarok) 31

16 Kapaszkodócsövek Íves csatlakozócső Egyenes csatlakozó Csőelem A megrendelő kívánsága szerint bármilyen alakú és méretű kapaszkodó rendszer kialakítható Végzáró kupak Csőtartó Egyenes kapaszkodócsövek Fényesre polírozott rozsdamentes acélból. Kapaszkodó hossza 1m. A pontos méretet a rendeléskor meg kell adni. Mindkét végén zárt cső D Mindkét végén nyitott cső D Egyik végén nyitott, másikon zárt D Egyenes csőcsatlakozó elem Fényesre polírozott rozsdamentes acélból készült. D. 43 mm csövek hosszabbításához Íves csőcsatlakozó elem Fényesre polírozott rozsdamentes acélból készült. D. 43 mm csövek hosszabbításához Végzáró kupak D. 43 cső végének lezárásához. Fényesre polírozott rozsdamentes 18/8/2 AISI-316 acélból készült

17 Tartóelemek kapaszkodókorláthoz Szétnyitható tartóelem Polírozott rozsdamentes acélból 18/8/2 AISI-316. Csavarokkal és dübelekkel (betonos medencéhez), illetve tömítőkkel és csavarokkal (fóliás medencéhez). Betonos medencéhez Fóliás medencéhez Zárt tartóelem kerek alaplemezzel D. 43 csőtartó elem. Tömítőkkel és csavarokkal szállítva. Rozsdamentes 18/8/2 AISI-316 acél

18 Tartóelemek kapaszkodókorláthoz Egyik végén zárt tartóelem Fényesre polírozott, D. 43 AISI-316 rozsdamentes acélból készült csőtartó a kapaszkodó korláthoz. Tömítéssel, dübelekkel, csavarokkal szállítva. Kód Standard mennyiség Nettó tömeg kg Térfogat m os tartóelem Fényesre polírozott, D. 43 AISI-316 rozsdamentes acélból készült csőtartó a kapaszkodó korláthoz. Tömítéssel, dübelekkel, csavarokkal szállítva. Kód Standard mennyiség Nettó tömeg kg Térfogat m Kapaszkodókorlát rögzítő szett, előregyártott medencéhez AISI-316 rozsdamentes acélből

19 Úszómesteri székek Magas úszómesteri szék D. 43 mm csőből készült, AISI-304 rozsdamentes acél szerkezet. Leszerelhető talpas rögzítéssel. A lépcsőfokok, a padlózat és az ülés műanyagból készült. Tartalmazza a napernyő- és mentőöv tartót. Szék Vázszerkezet kerekekkel oldalnézet elölnézet H-400 könnyen hozzáférhető úszómester szék D. 43 mm csőből készült, AISI-304 rozsdamentes acél szerkezet. A lépcsőfokok, a padlózat és az ülés műanyagból készült. Nagy padló és 90 -os forgószék a könnyebb rálátás érdekében. Gyermek és élménymendencékhez javasolt. Napernyőtartót tartalmaz felülnézet elölnézet oldalnézet H-1000 többfunkciós úszómesteri szék D. 43 mm csőből készült, AISI-304 rozsdamentes acél szerkezet. A lépcsőfokok, a padlózat és az ülés műanyagból készült. Nagy padló és 90 -os forgószék a könnyebb rálátás érdekében. Napernyőtartót tartalmaz felülnézet elölnézet oldalnézet 35

20 Mentőeszközök Mentőhurok AISI-304 rozsdamentes acélból, csatlakoztatható a 01361, 01362, kódszámú teleszkópos nyelekhez és a kódszámú nyélhez. Kód Standard mennyiség Nettó tömeg kg Térfogat m Mentőöv Narancssárga műanyagból készült. Külső átmérője 730 mm Mentőöv tartó AISI-304 rozsdamentes acél szerkezet. Falra, vagy tartórúdra is szerelhető Mentőöv tartó rúd AISI-304 rozsdamentes acélból készült, D. 43mm elemtartó

21 Ugródeszkák, trambulinok Dynamic rugalmas trambulin Széles ugrófelülettel, üvegszál erősítésű poliészterből készült. Ellenáll az UV sugaraknak és egyéb légköri ártalmaknak. Az egész felületen csúszásgátló réteggel kialakított. Horgonnyal szállítva. A hozzávaló vas- szerkezetet kell bebetonozni, majd ehhez rögzíteni az alapot. (Az alap és a deszka két kódból áll össze). Kék deszka Hossz.: 1,61 m. Szélesség: 0,46 m Fehér deszka Hossz.: 1,61 m. Szélesség: 0,46 m Dynamic alap Dynamic 1200 ugródeszka Széles ugrófelülettel, üvegszál erősítésű poliészterből készült. Ellenáll az UV sugaraknak és egyéb légköri ártalmaknak. Az egész felületen csúszásgátló réteggel kialakított. Horgonnyal szállítva. Hossz.: 1,20 m. Szélesség: 0,40 m Dynamic műugródeszka Széles ugrófelülettel, üvegszál erősítésű poliészterből készült. Ellenáll az UV sugaraknak és egyéb légköri ártalmaknak. Az egész felületen csúszásgátló réteggel kialakított. Matt felületű rozsdamentes acél oldal-korlátokkal és tartókkal ellátott. Horgonnyal szállítva. Hossz.: 2 m. Szélesség: 0,60 m Hossz.: 2,30 m. Szélesség: 0,60 m Kód A (m) ,3 37

22 Ugródeszkák, trambulinok Clip modell Hordozható üvegszál erősítésű poliészter deszka. Csontszínű alapzat, világoskék deszka. Hossz: 0,76 m Mag: 0,31 m Szél: 0,37 m Delfin modell Világoskék, üvegszál erősítésű poliészter deszka. A hozzávaló vasszerkezetet bebetonozzuk, majd ehhez rögzítjük az alapot. Kód Standard mennyiség Nettó tömeg kg Térfogat m 3 Hossza: 1,6 m. Magassága: 0,35 m Ballesta modell Világoskék, üvegszál erősítésű poliészter deszka. Horganyzott acél rögzítőkkel. Hossz: 1,8 m Mag: 0,25 m Szél: 0,4 m Hossz: 1,4 m Mag: 0,25 m Szél: 0,4 m Kód Kód Magasított modell Világoskék színű, üvegszál erősítésű poliészter ugródeszka. Csontszínű lépcsőkkel, 2 db rozsdamentes acél oldalkorláttal. Csúszásgátlós deszka és lépcsők. Horganyzott acél rögzítőkkel. Hossz: 2 m Mag: 0,55 m Szél: 0,4 m Hossz: 2,5 m Mag: 0,75 m Szél: 0,46 m Kód Kód

23 ugródeszkák, trambulinok Deszkák Égszínkék színű, csúszásgátlós felületű, üvegszál erősítésű poliészterből készült. Rögzítő elemek nélkül szállítva. Szélesség 0,40 m Hossz.: 1,8 m mennyiség 1 kg 16.0 m Hossz.: 2,0 m Hossz.: 2,3 m Szélesség 0,46 m Hossz.: 2,5 m Hossz.: 3,2 m F B C D Ø -G E A Alátámasztás pont Nem fúrható az alátámasztási ponton! Kód Deszka A B C D E F Ø G mts M mts M mts M mts min. M mts min. M-16 Deszka alátámasztás Rozsdamentes acélból 18/8 AISI-304, D. 43 mm. 2,30 m hosszúságú ugródeszkákhoz Csúszdák Egyenes egybeépített modell Világoskék színű csúszda, az oldalkorlátok fehérre festett alumíniumból készültek. Kiépített vízbefecskendező nyílás a jobb csúszóhatás érdekében. Magasság 1,50 m Magasság 1,80 m Kód Kód

24 csúszdák Íves egybeépített modell Világoskék színű, üvegszál erősítésű poliészter csúszda és lépcsők. Fehérre festett alumínium kapasz-kodók. Víz befecskendezővel szerelve. Jobbkanyaros, magasság 1,78 m Balkanyaros, magasság 1,78 m jobbos balos Egyenes, fémlétrás modell Világoskék színű, üvegszál erősítésű poliészter csúszda. Rozsdamentes acél létra és oldalkapaszkodók. Víz befecskendezővel ellátott. Magasság: 1,30 m Magasság: 1,80 m Magasság: 2,00 m

25 csúszdák Csúszda közösségi használatra DIN-7926 p.3 szabvány szerint gyártva. A csúszó rész üvegszál erősítésű poliészterből készült, tengerkék színű. Az oldalkorlát rozsdamentes acélból, a lépcsőfokok üvegszál erősítésű polipropilénből készültek. Vízbefecskendezés segíti a csúszást. Magassága: 2 m. Straight Balkanyaros modell

26 Zuhanyzók Luxus típusú zuhanyzók Modern tervezésű Luxus zuhanycsalád AISI-304 rozsdamentes acélból. Könnyen hozzáférhető belső csatlakozások és rögzítési rendszer. Opciók: horgony a betonozáshoz: 2, 3 vagy 4 Luxus zuhany egybeépítéséhez rögzítő rendszer. Zuhanyfej magassága: 2,00 m. Luxus zuhany időzített nyomógombbal Luxus zuhany egykaros kivitelben Luxus zuhany műanyag csapos kivitelben Opciók: Luxus zuhanyrögzítő horgony Központi rögzítőlemez Plusz zuhany bövítő Nyomógombos Karos Csapos Zuhanyfej LUXUS zuhany szettek Kód Kód Kód zuhany szett 1 db. 2 db. - 3 zuhany szett 1 db. 3 db. 1 db. 4 zuhany szett 1 db. 4 db. 2 db. Különböző összeszerelési formák Rögzítő elemek Kétfejű zuhany Háromfejű zuhany Négyfejű zuhany ÚJ Szolár zuhany 20 literes tartállyal A zuhanyzó festett acélból készült, egyszerű hideg vizes csatlakozással, 20 literes víztartállyal, melyben a nap melegíti fel a vizet. Zuhanyfejjel és két (hideg/meleg) csappal ellátott. Zuhanyfej magasság: 2,10 m ZUHANY FEJ csap 42

27 zuhanyzók ECO szolár zuhany 30 literes tartállyal A zuhanyzó festett acélból készült, egyszerű hideg vizes csatlakozással, 30 literes aluminium víztartállyal, melyben a nap melegíti fel a vizet. Két (hideg/meleg) csappal ellátott. Irányítható három funkciós zuhany fejjel, amelyet vízkővédő membránnal elláttak. Vízátfolyás szabályzóval elláttott, amely 50%-kal csökkenti a vízfogyasztást. Zuhanyfej magasság: 2 m ÚJ ZUHANY FEJ csap Solar shower with 35 liters water tank A zuhanyzó AISI-304 rozsdamentes acélból készült, egyszerű hideg vizes csatlakozással, 35 literes aluminium víztartállyal, melyben a nap melegíti fel a vizet. Két (hideg/meleg) keverőcsappal, irányítható zuhany fejjel ellátott. Könnyen csatlakoztatható. Zuhanyfej magasság: 2,10 m ZUHANY FEJ CSAP Solar shower with 50 litre tank A zuhanyzó AISI-304 rozsdamentes acélból készült, egyszerű hideg vizes csatlakozással, 35 literes aluminium víztartállyal, melyben a nap melegíti fel a vizet. Két (hideg/meleg) keverőcsappal, irányítható zuhany fejjel ellátott. Könnyen csatlakoztatható. Zuhanyfej magasság: 2,10 m ÚJ ZUHANY FEJ CSAP 43

28 zuhanyzók Zuhanyzó 1 zuhanyfejjel, 1 csappal Zuhany 18/8 AISI 304 rozsdamentes acélból, D. 43 csőből, kódszámú rögzítő rendelhető. Zuhanyfej magasság 2,00 m ZUHANYFEJ csap Zuhanyzó 1 zuhanyfejjel és 1 időzített nyomógombbal Rozsdamentes acél szerkezet 18/8 AISI 304, D. 63 csőből kódszámú rögzítő rendelhető. Zuhanyfej magasság 2,00 m ZUHANYFEJ NYOMÓGOMB Zuhanyzó 1 zuhanyfejjel, 1 csappal és 1 lábmosóval Zuhanyzó rozsdamentes acélból 18/8 AISI 304, D. 43 csőből, kódszámú rögzítő rendelhető. Zuhany magasság 2,00 m ZUHANY FEJ CSAP LÁBMOSÓ 44

29 Zuhanyzók Zuhanyzó 1 zuhanyfejjel és 2 csappal Hideg-melegvizes zuhany. Rozsdamentes acél 18/8 AISI 304, D. 63 csőből. Nincs benne a rögzítőelem. Zuhanyfej magasság: 2,00 m ZUHANY FEJ CSAPOK Zuhanyzó 1 zuhanyfejjel, lábmosóval és időzítős nyomógombbal Rozsdamentes acél 18/8 AISI 304, D. 63 csőből kódszámú rögzítővel szállítva. Zuhanyfej magasság: 2 m ZUHNYFEJ NYOMÓGOMB LÁBMOSÓ Zuhanyzó 1 zuhanyfejjel és egykaros csapteleppel Hideg-melegvizes. Fényesre polírozott, AISI-304 rozsdamentes acélból készült, rögzítőelemmel szállítva. Az alap mérete: 185 x 250 mm. Kód Standard mennyiség Nettó tömeg kg Térfogat m 3 Zuhany magasság: 2 m ZUHANYFEJ CSAPTELEP 45

30 zuhanyzók Zuhany 2 zuhanyfejjel és 2 csappal AISI-304 rozsdamentes acél, D. 63 csőből kódszámú rögzítővel szállítva. Zuhanyfej magasság: 2 m ZUHANYFEJ CSAPOK Zuhanyzó 2 műanyag zuhanyfejjel és 2 időzítős nyomógombbal AISI-304 rozsdamentes acélból. D. 63 csőből. Rögzítővel szállítva. Zuhany magasság: 2,20 m ZUHANYFEJ NYOMÓGOMB Zuhanyzó 2 zuhanyfejjel és 2 időzítős nyomógombbal Kifejezetten közösségi használatra. AISI-316 rozsdamentes acél kivitel. D. 129 csőből, rögzítővel szállítva. Zuhanyfej magasság: 2,35 m ZUHANYFEJ NYOMÓGOMB 46

31 zuhanyzók Zuhanyzó 3 zuhanyfejjel és 3 csappal AISI-304 rozsdamentes acélból. D. 84 csőből, rögzítővel szállítva. Zuhany magasság: 2 m ZUHANYFEJEK CSAPTELEP Zuhanyzó 3 zuhanyfejjel és 3 időzítős nyomógombbal Rozsdamentes acél AISI-304. D. 129 csőből, rögzítővel szállítva. Kifejezetten közösségi használatra. Zuhany magasság: 2,10 m ZUHANYFEJEK NYOMÓGOMB Zuhany flexicsöves fejjel és lábmosóval Rozsdamentes acél kivitel 18/8 AISI 304, D. 43 csőből kódszámú rögzítővel szállítva. Zuhany tartó magassága 1,05 m ZUHANY LÁBMOSÓ 47

32 zuhanyzók Zuhany rögzítő elemek Beépítő test a betonba, így a zuhanytest később kiemelhető. Zuhany rögzítő D PVC-ből a következő modellekhez: 00091, és Zuhany rögzítő D PVC-ből a következő modellekhez: 00095, 00098, és Fényesítő, tisztító szer rozsdamentes acélhoz Vízkő és zsíreltávolító az összes rozsdamentes acél felületre. 1 Literes db/karton Literes db/karton

33 Zuhanyzók-zuhanyalagutak 1 ívű zuhanyalagút Medence bejárathoz helyezhető. AISI-304 rozsdamentes acél kivitel. D. 28 átmérővel. 1 íves, 3 zuhanyfejjel. Szélesség: 1,2 m íves, 5 zuhanyfejjel. Szélesség: 2 m ZUHANYFEJ Kétíves zuhanyalagút Két darab, 5 zuhanyfejes, AISI-304 rozsdamentes acél kivitelű ív. Szélessége 1,2 m. Az oldalfalak műanyagból készültek, max. 2,5 m magasság, hossza 2,10 m. 2 íves 5 zuhanyfejes Vezérlőoszlop AISI-304 rozsdamentes acél kivitel A víz keringetése és leállítása automatikus. A következő elemekből áll: 220 V bemenetű és 24 V kimenetű transzformátor és időzített fotocella, ill. egy elektronikus szelep

34 Zuhanytálcák Zuhanytálca Relax modell Méretei: 80 cm x 90 cm. Rozsdamentes acél lefolyóráccsal, a lábtartó területtől külön építve. Csúszásmentes felülettel. Gel-coat festékkel borított üvegszál erősítésű poliészterből készült. D. 43 Rögzítő horgonnyal , és zuhanyokhoz Zuhanytálca klasszikus modell Méretei: 100 cm x 80 cm. Rozsdamentes acél lefolyóráccsal. Csúszásmentes felülettel. Gel-coat festékkel borított üvegszál erősítésű poliészterből készült. D. 43 Rögzítő horgonnyal , és zuhanyokhoz Zuhanytálca Méretei: 80 cm x 80 cm. Forgatható rögzítésű lefolyóval. Rács átmérője: D. 130, csatlakozás átmérője: D. 50. Üvegszál erősítésű poliészterből készült. D. 43 Rögzítő horgonnyal , és zuhanyokhoz

35 Kültéri lábmosó tálca Lábmosó közösségi használatra Lábmosó tálca, méretei: 2 m x 1 m, közösségi használatra. Gel-coat festékkel borított üvegszál erősítésű poliészterből készült. Jellemzői: - kiürítő rács 3/8 - csatlakozás 3/8 túlfolyás ellen - csúszásgátló felülettel - döntött fenék a víz teljes lefolyásához Kék színű Fehér színű 21255CLO Adagoló tartály lábmosóhoz A lábmosóhoz való rögzítéssel (csavarokkal vagy ragasztással). Egy 200 gr-os klórtabletta helyezhető el benne, amely lassan oldódik fel és fertőtleníti a vizet. Csavarokkal lezárható, így garantálja a felhasználók biztonságát

36 Túlfolyó rácsok megjegyzések Minden modelltípushoz A teljes termékcsalád fehér színű, stabilizált PP-ből készült, UV sugarakkal szembeni védelemmel. Modulokból álló egyenes és íves (külső sugár 1 v. 2 m) szakaszok kialakítására alkalmasak. Az egyes elemek összepattinthatóak, mely kapcsolódások rugalmasak a teljes hossz mentén, így a hőmérséklet ingadozásból eredő tágulás ill. zsugorodás kezelhetővé válik. Minden rácsmodellhez a csatornát 5 mm-rel szélesebbre kell építeni, mint a rácsszélesség, így könnyebben elhelyezhető és elkerülhető, hogy táguláskor beszoruljon. Csat. szélesség (L) Rácsszélessé 2,5 mm (L1) 2,5 mm h Csat.szélesség Rács szél Rácsmagasságok (h): Hosszirányú modell h = 24 mm Keresztirányú modell h = 22 mm és h = 35 mm Befúvó Kód hosszirányú modell 0% víz A hosszirányú elrendezés biztosítja a teljes vízfelület elnyelését, és így gyakorlatilag száraz marad a medence körüli terület. 100% víz VÉGELEM EGYENES ELEM ÍVES ELEM METSZET Eygenes elem Végelem Íves elem Modell L L1 h A r.1m. r.2m r.1m. r.2m

37 túlfolyó rácsok Hosszirányú bordás egyenes rács A rácselemek összepattinthatók (5 elem = 1,024 m). Az egységek rugalmasak, akár 5 m sugarú kör is kialakítható. magasság: 24 mm, szélesség: 195 mm magasság: 24 mm, szélesség: 245 mm magasság: 24 mm, szélesség: 295 mm magasság: 24 mm, szélesség: 345 mm Hosszirányú bordás íves rács Stabilizált PP-ből készült, UV sugarakkal szembeni védelemmel. Ideális megoldás a szabálytalan alakú medencékhez. Összepattintható az egyenes elemekkel is. Külső sugár 1 m magasság: 24 mm, szél.: 195 mm magasság: 24 mm, szél.: 245 mm magasság: 24 mm, szél.: 295 mm magasság: 24 mm, szél.: 345 mm Külső sugár 2 m magasság: 24 mm, szél.: 195 mm magasság: 24 mm, szél.: 245 mm Hosszirányú bordás végzáró rácselem Az utolsó rácselem lezárására szolgál, ha az utolsó elemet le kell vágni. magasság: 24 mm, szélesség: 195 mm magasság: 24 mm, szélesség: 245 mm magasság: 24 mm, szélesség: 295 mm magasság: 24 mm, szélesség: 345 mm Hosszirányú bordás végszáró szett A szett egy rozsdamentes acél lemezből, egy PP végelemből és egy hosszirányú bordás rácsból áll. Az utolsó rácselem lezárására szolgál, ha az utolsó elemet le kell vágni. magasság: 24 mm, szélesség: 195 mm magasság: 24 mm, szélesség: 245 mm magasság: 24 mm, szélesség: 295 mm magasság: 24 mm, szélesség: 345 mm Rácstartó profil Rm. acél profil Végelem 53

38 Túlfolyó rácsok Perimetrialis rács Stabilizált PP-ből készült, UV sugarakkal szembeni védelemmel. 500 mm hosszúságú. Külső-belső rögzítőkkel ellátott, könnyen és gyorsan szerelhető. Hosszirányú rács 0,5 m hosszú Magassága 22 mm, szélessége 195 mm Hosszirányú rozsdamentes rács és 90 sarok Hosszirányú túlfolyó rács AISI-304 rozsdamentes acélból. Minden rácsmodellhez a csatornát 5 mm-rel szélesebbre kell építeni, mint a rácsszélesség, így könnyebben elhelyezhető és elkerülhető, hogy táguláskor beszoruljon. 500 mm hosszúságú egyenes szakaszokból áll, igény szerint egyedi méret is rendelhető. A 90º sarok is rozsdamentes acélból készült, és tökéletesen illeszkedik az egyenes szakaszokhoz. Csúszásgátló felülettel. A medence túlfolyó vájú szélességének megfelelően négy különböző méretben rendelhető. Hosszirányú rács 195 mm Hosszirányú rács 245 mm Hosszirányú rács 295 mm Hosszirányú rács 345 mm º sarok 195 mm º sarok 245 mm º sarok 295 mm º sarok 345 mm RÁCS KÓD SAROK KÓD L1 L

39 túlfolyó rácsok Keresztirányú bordás rács PP-ből készült UV sugarakkal szemben ellenálló. Kábel köti össze az elemeket (1 méterben 49 egység található). magasság: 22 mm, szélesség: 195 mm magasság: 22 mm, szélesség: 245 mm Kód Csat. szél. (L) Rács. szél. (L1) h Műanyag bevonatú kábel D. 2,5 mm átmérő. A modulok összekapcsolásához m Műanyag bevonatú AISI-316 rozsdamentes acél kábel D. 2,5 mm átmérő. A modulok összekapcsolásához m Lezáró szegecs a kábelhez Sárgarézből készült Keresztirányú bordás rácsmodul PP-ből készült UV sugarakkal szemben ellenálló. Nyomással összekapcsolható elemek (5 elem = 0,975 m). magasság: 22 mm, szélesség: 245 mm magasság: 22 mm, szélesség: 295 mm magasság: 22 mm, szélesség: 335 mm Kód Csat.szél. (L) Rács.szél. (L1) h Rácstartó profil Alkalmazható a 22, 24 és 35 mm magasságú rácsokhoz. Ellenálló műanyagból készült, 2 m szálakban szállítva. Belső méretei: 24 mm x 37 mm. Kód Standard mennyiség Nettó tömeg kg Térfogat m

40 túlfolyó rácsok Harmonikás rendszerű, keresztirányú rácselemek PP-ből készült. UV sugár elleni védelemmel. Összekapcsolható modulokból áll. EN szabvány szerint gyártva (8 mm). Öt színben rendelhető. Egyedi színek rendelésre legyárthatók. Bővebb felvilágosításért forduljon a kereskedőjéhez. Egy méter 52 rácselemből áll. ÚJ! Íves rendszerű modulokból álló: mag: 22 mm, szél.: 195 mm mag: 22 mm, szél.: 245 mm mag: 22 mm, szél.: 295 mm mag: 22 mm, szél.: 335 mm Íves rendszerű modulokból álló (megfordítható) mag: 35 mm, szél.: 195 mm mag: 35 mm, szél.: 245 mm mag: 35 mm, szél.: 295 mm mag: 35 mm, szél.: 335 mm Sötét barna RAL 8002 Astral kék RAL 5003 Fehér Bézs RAL 1015 ÚJ Víz kék RAL 5024 Szín Kód Fehér - RAL 1015 RAL 8002 RAL 5003 CL90 CL109 CL60 RAL 5024 CL Kód h csat.szél. rács. szél. (L) (L1) R r méretek mm-ben Harmonikás rendszerű, keresztirányú rácselemek PP-ből készült, UV sugár elleni védelemmel. Összeillesztő elemekkel együtt. (45 db/m). Íves rendszerű modulokból álló: mag: 22 mm, szél.: 195 mm mag: 22 mm, szél.: 245 mm mag: 22 mm, szél.: 295 mm mag: 22 mm, szél.: 335 mm Íves rendszerű modulokból álló (megfordítható) mag: 35 mm, szél.: 195 mm mag: 35 mm, szél.: 245 mm mag: 35 mm, szél.: 295 mm mag: 35 mm, szél.: 335 mm Kód h csat.szél. rács. szél (L) (L1) R r méretek mm-ben.

41 túlfolyó rácsok 90 -os sarokelem túlfolyórácshoz Fröccsöntött fehér kopolimer polipropilénből készült. mag.: 22 mm, csatorna szél.: 195 mm mag.: 22 mm, csatorna szél.: 245 mm mag.: 22 mm, csatorna szél.: 195 mm mag.: 22 mm, csatorna szél.: 335 mm mag.: 35 mm, csatorna szél.: 195 mm mag.: 35 mm, csatorna szél.: 245 mm mag.: 35 mm, csatorna szél.: 295 mm mag.: 35 mm, csatorna szél.: 335 mm furat Ø4 mm Kód A H L P méretek mm-ben 57

42 Biztonsági kerítés Leszerelhető biztonsági kerítés Ezek a biztonsági kerítések a francia NF T standardnak megfelelően lettek kifejlesztve. Kétféle modell létezik. A csúcs "top" modell rozsdamentes AISI-304 acél oszlopokból és üveg panelekből áll, a standard "medium" modell rozsdamentes acél oszlopokból és zöld színű hálórácsból áll. Könnyen öszeszerelhető kerítések, melyek megakadályozzák az öt év alatti gyermekek és állatok bejutását a medence környékére. Top modell "Top" modell Oszlop és üveg: Ø 63 mm S.S. oszlop º S.S. oszlop Üvegrözítő profilok Üveg panel Üveg ajtó "Medium" modell Oszlop és háló Ø 43 mm S.S. oszlop Kerítés ajtó és háló m hosszú háló Top modell Medium modell Ajtó Medium modell Ajtó Medence (A x L) Kerület (m) Top modell Medium modell x 6 m x 8 m x 10 m x 12 m

43 biztonsági kerítések Elektromos biztonsági kerítés Az infravörös sugarakkal működő elektromos biztonsági kerítések emelik a magánmedncék biztonságát, de nem helyettesítik a felnőtt személyek figyelmét a gyermekek esetében. Amikor valaki a medence közelébe megy az infravörös berendezés bekapcsolja a riasztót. Az esztétikus tervezésnek köszönhetően a hagyományos kerítésekkel összehasonlítva jobban beolvad a medence környezetébe. Az alapcsomag egy adó és egy vevőoszlopot foglal magába. Az oszlopok maximális száma 6 db. lehet. A biztonságos működés érdekében az oszlopokat max. 30 méterre lehet egymástól elhelyezni. Az elektromos hálózathoz csatlakoztatott standard egységet egy biztonsági kulccsal lehet aktiválni, vagy távirányítóval. A riasztórendszer programozható, a riasztás 30 perc és 5 óra között állítható. Áramszünet esetén a tartóoszlopokba szerelt akkumulátorok öt órás működést biztosítanak. Az egység a standard AFNOR NF P sz. szabványnak megfelel és gyártását a Francia Nemzeti Megelőzési és Védelmi Központ jóváhagyta. Alapcsomag ( adóoszlop + egy vevő További vevőoszlop Távirányító Víz alatti riasztórendszer A víz alatti detektorok széles válsztékát kínáljuk a medencetulajdonosok számára. Három féle modell áll rendelkezésre: AstralPool Basic, AstralPool Sun és AstralPool Comfort, melyek mindegyike használható a DOMOTIC távvezérlő egységgel. Az AstralPool víz alatti detektorok érzékelik és kielemzik a medencébe esett tárgy vagy személy által keltett víz alatti hullámokat és aktiválják a riasztórendszert. A termék megfelel a francia Standard NF P90-370/A1szabványnak, mindhárom riasztó rögzíthető a medence szegélyéhez és beleillik a környezetébe. Basic modell: vízalatti detektor alkaline elemmel. A medence szegélyen fixen rögzíthető és nagy hangerejű hangszóróval felszerelt. Rendelhető hozzá kommunikációs modul a DOMOTIC vezérlésére. Sun modell: víz alatti detektoral, lítiumos akkumulátorral, valamint napelemes energiaforrással. A medence szegélyéhez fixen rögzíthető; két hangszórója van: az egyik a detektorba van beszereive a másik függetlenül elhelyezhető akár a házon belül is. Comfort modell: víz alatti detektor, amelyik többféle biztonsági és kényelmi adatot továbbít. Energiaforrás: lítium elem és napelem. Fixen rögzíthető a medence szegélyéhez. Az egységben az integrált hangszórón kívül hőmérő és Ph szenzor van beépítve. A szenzorok által mért adatokat egy biztonságos rádió kapcsolaton keresztül továbbítja a házban levő DOMOTIC központi egységnek. Domotic: A felhasználó kényelmét szolgáló vezérlő egység. Tartalmaz egy hordozható egységet amelynek segítségével a házból is irányítható a rendszer. Kétféle modell létezik: Domotic a Sun és a Basic riasztókhoz, mely a medence biztonságára vonatkozó információkat szolgáltatja; A másik: Domotic a Comfort modellhez, amely a biztonsági adatokon kívül a medence hőmérsékletéről és a Ph értékről is szolgáltat adatokat. Basic Sun Comfort Domotic ÚJ 59
