m e d e n c e v i l á g í t á s é s d í s z í t é s 292 Led-es rendszerű világítás

Átírás

1 m e d e n c e v i l á g í t á s é s d í s z í t é s 292 Led-es rendszerű világítás 296 Színváltó dichroic világítás 296 Világítás betonos medencékhez 301 Világítás előregyártott és fóliás medencékhez 307 Vízalatti világítás tavakhoz és szökőkutakhoz 308 Izzók és lencsék 310 Transzformátorok 311 Kötődobozok 311 Kiegészítők 312 Optikai szálas világítás 318 Vízi látványelemek 329 Marlin ellenáramoltatók 338 "Aquarmony" víz alatti hangtechnika

2 Led-es rendszerű világítás A LED-es rendszerű világítás olyan színvarázst biztosít a medencének, amelyet pillanatnyilag kívánunk. A korábbi típusú 300 W-os, ill. falon kívüli 100 W-os lámpatestbe gyártott, már korábban telepített beépítőházba is egyszerűen beszerelhető. Egy LED fényereje 1 W. Az alapszínek: piros, kék, zöld és fehér, ezek kombinációjából további 12 kevert szín hozható létre, mindez lenyűgözően fényes és színes. Tetszőlegesen - bármilyen - 9 féle automata színváltó sorozat programozható. A lámpa működtetéséhez szükséges egy vezérlőmodul beépítése, melyet a transzformátor elé kell helyezni. Beüzemeléskor a modul alján lévő installációs gombbal szinkronba kell hozni a lámpát és a modult. A modulon egy LED fénye jelzi a szinkronizálást. A transzformátor W teljesítményig terjedhet, amihez csatlakoztatni kell a modult (a korábban beszerzett transzformátor is használható). A LED-es lámpák fogyasztása 45 W, maximum 15 lámpa szerelhető egy vezérlőmodulra. Minden alaplap hőérzékelővel van ellátva, amely túlmelegedés esetén automatikusan csökkenti a fényintenzitást. Túlmelegedés csak abban az esetben fordulhat elő, ha a világítótest nem érintkezik a medence vizével. A színváltó programot irányíthatjuk a modulról vagy távirányító segítségével. A távirányítót és a modult beüzemeléskor egymással szinkronba kell hozni. A távirányító és a modul időprogrammal rendelkezik. A távirányító opcionálisan rendelhető. A LED-ek élettartama óra, a hagyományos lámpák 1000 órás élettartamával szemben. Az új LumiPlus technológia a legnagyobb fényintenzitást nyújtja, fehér és színes árnyalatok váltakoznak egy különleges, beállított program szerint. Gondtalan, hosszú életartamot biztosít karbantartás igénye nélkül, alacsony fogyasztással és határozottan új környezetet teremt a medencetérben. Új LumiPlus PAR56 A LumiPlus PAR 56 a LED-es lámpák új változata a Standard LED lámpák tulajdonságaihoz hasonlóan, de a jól ismert PAR 56 lámpa formájában. A lámpa beépítője eltér a hagyomanyos Astral beépítő testektől. Rendelhető LED-es izzó amely a hagyományos 300 W izzó helyére könnyen beszerelhető. Magas fényintenzitású LED világítás, 27 x1 W lux fényerejű LED-ekkel. Kompatibilis az összes piacon lévő PAR 56 lámpával. 2,5 méter hosszúságú és 2x1,5 mm 2 kereszmetszetű kábellel szereltek a komplett lámpák. Mindegyik izzó 60 W fogyasztású. Kód Standard Netto tömeg Térfogat LumiPlus PAR 56 - Színes RGB Magas intenzitású RGB Par-56 izzó mennyiség 6 kg 7.50 m Par-56 LED lámpa, beépítő nélkül, ABS előlappal Par-56 LED lámpa, beépítő nélkül, INOX előlappal Betonmedencékhez: Par-56 LED lámpa, beépítővel, ABS előlappal Par-56 LED lámpa, beépítővel, INOX előlappal Előregyártott medencékhez: Par-56 LED lámpa, beépítővel, ABS előlappal Par-56 LED lámpa, beépítővel, INOX előlappal Par-56 LED lámpa, beépítővel, ABS előlappal önmetsző csavarral Par-56 LED lámpa, beépítővel, INOX előlappal önmetsző csavarral LumiPlus PAR 56 - Fehér fény Magas intenzitású Par-56 fehér izzó Par-56 LED lámpa, beépítő nélkül, ABS előlappal Par-56 LED lámpa, beépítő nélkül, INOX előlappal Betonmedencékhez: Par-56 LED lámpa, beépítővel, ABS előlappal Par-56 LED lámpa, beépítővel, INOX előlappal Előregyártott medencékhez: Par-56 LED lámpa, beépítővel, ABS előlappal Par-56 LED lámpa, beépítővel, INOX előlappal Par 56 LED lámpa, beépítővel, ABS előlappal önmetsző csavarral Par 56 LED lámpa, beépítővel, INOX előlappal önmetsző csavarral LumiPlus PAR 56 - Beépítőtestek Betonmedence beépítő Par-56 LED lámpához Előregy. med. beépítő, önmetszős, Par-56 LED-hez Előregy. med. beépítő, Par-56 LED lámpához Panel med. beépítő, önmetszős, Par-56 LED-hez Panel med. beépítő, Par-56 LED lámpához

3 Led-es rendszerű világítás Flat LumiPlus falon kívüli LED-es lámpa Magas fényintenzitású, extra vékony LED világítás, 27 x1 W luxeon LED-ekkel. Falon kívül, utólag is felszerelhető. Tartozék: 2,5 méter 2x1,5mm 2 standard kábel. Mindegyik lámpa 60 W fogyasztású. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 LumiPlus Flat színes - RGB Flat LED lámpa, ABS előlappal, betonmed Flat LED lámpa, INOX előlappal, betonmed Flat LED lámpa, ABS előlappal, előregyártott. med Flat LED lámpa, INOX előlappal,előregyártott med LumiPlus Flat - Fehér fényű Flat LED lámpa, ABS előlappal, betonmed Flat LED lámpa, INOX előlappal, betonmed Flat LED lámpa, ABS előlappal, előregyártott med Flat LED lámpa, INOX előlappal, előregyártott med ÚJ LumiPlus Standard LED-es lámpa Magas fényintenzitású LED világítás, 27 x 1 W luxeon LED-ekkel. Alkalmazható az összes AstralPool Standard beépítőtesthez. Tartozék: 2,5 méter, 2x6 mm 2 standard kábel. Mindegyik lámpa 60 W fogyasztású. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 LumiPlus Standard színes - RGB Lámpa LED lámpa, beépítő nélkül, ABS előlappal LED lámpa, beépítő nélkül, INOX előlappal Betonmedencékhez: Std LED lámpa, beépítővel, ABS előlappal Std LED lámpa, beépítővel, INOX előlappal Előregyártott medencékhez: Std LED lámpa, beépítővel, ABS előlappal Std LED lámpa, beépítővel, INOX előlappal Std LED lámpa, beépítővel, ABS előlappal önmetsző csavarral Std LED lámpa, beépítővel, INOX előlappal önmetsző csavarral Paneles medencékhez: LED lámpa, beépítővel, ABS előlappal önmetsző csavarral LED lámpa, beépítővel, INOX előlappal önmetsző csavarral LED lámpa, beépítővel, ABS előlappal LED lámpa, beépítővel, INOX előlappal LumiPlus Standard - Fehér fénnyel Új LED lámpa, beépítő nélkül, ABS előlappal LED lámpa, beépítő nélkül, INOX előlappal Betonmedencékhez: Std LED lámpa, beépítővel, ABS előlappal Std LED lámpa, beépítővel, INOX előlappal Előregyártott medencékhez: Std LED lámpa, beépítővel, ABS előlappal Std LED lámpa, beépítővel, INOX előlappal Std LED lámpa, beépítővel, ABS előlappal önmetsző csavarral Std LED lámpa, beépítővel, INOX előlappal önmetsző csavarral Paneles medencékhez: Std LED lámpa, beépítővel, ABS előlappal önmetsző csavarral Std LED lámpa, beépítővel, INOX előlappal önmetsző csavarral Std LED lámpa, beépítővel, ABS előlappal Std LED lámpa, beépítővel, INOX előlappal

4 LED-es rendszerű világítás LumiPlus Mini LED-es lámpa Magas fényintenzitású LED világítás, 2 x 3 W és 1 x 1 W luxeon LED-ekkel. Tartozéka a 2,5 méter 2x1,5 mm 2 standard kábel a fehér szinű modellhez, ill. a 4x1,5 mm² kábel a szines - RGB modellhez. Mindegyik lámpa fogyasztása 11 W. A Mini lámpát (1-4 db) külön tápegységre (kód 32640) kell szerelni. Kód Standard Netto tömeg Térfogat LumiPlus Mini Színes - RGB Mini LED lámpa gyorscsatlakozással Ø 63 mm ABS falátvezetéshez mennyiség 4 (kg) 6.08 m Mini LED lámpa gyorscsatlakozással Ø 63 mm INOX falátvezetéshez Masszázs és előregyártott medencékhez: Mini LED lámpa, beépítő nélkül (ABS) Mini LED lámpa, beépítővel, INOX előlappal Betonmedencékhez: Mini LED lámpa, beépítővel (ABS) Mini LED lámpa, beépítővel (INOX) Előregyártott medencékhez: Mini LED lámpa, beépítővel (ABS) Mini LED lámpa, beépítővel (INOX) Paneles medencékhez : Mini LED lámpa, beépítővel (ABS) Mini LED lámpa, beépítővel (INOX) LumiPlus Mini - Fehér fénnyel ÚJ Mini LED lámpa gyorscsatlakozással Ø 63 mm ABS falátvezetéshez Mini LED lámpa gyorscsatlakozással Ø 63 mm INOX falátvezetéshez Masszázs és előregyártott medencékhez: Mini LED lámpa (ABS) Mini LED lámpa (INOX) Betonmedencékhez: Mini LED lámpa, beépítő nélkül Mini LED lámpa, beépítővel (INOX) Előregyártott medencékhez: Mini LED lámpa, beépítővel (ABS) Mini LED lámpa, beépítővel (INOX) Paneles medencékhez: Mini LED lámpa, beépítővel (ABS) Mini LED lámpa, beépítővel (INOX) Új LumiPlus Micro Rendelhető szines és fehér fénnyel. Gyorsan csatlakoztatható a medencékhez. Mindegyik lámpa 11 W fogyasztású. A Micro lámpát (1-4 db) külön tápegységre (kód 32640) kell szerelni. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 RGB - gyorscsatlakozós / ABS előlappal RGB - spa-hoz / ABS előlappal Fehér - gyorscsatlakozós / ABS előlappal Fehér - spas-hoz / ABS előlappal Új LumiPlus Standard LED-es lámpa szökőkutakhoz 27 Led-es színes vagy fehér fénnyel. ABS kivitelben rendelhető. Mindig teljesen a víz alá kell telepíteni. Bármilyen irányba lehet fordítani. Mindegyik lámpa fogyasztása 60 W. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 RGB színváltós lámpa Fehér színű lámpa

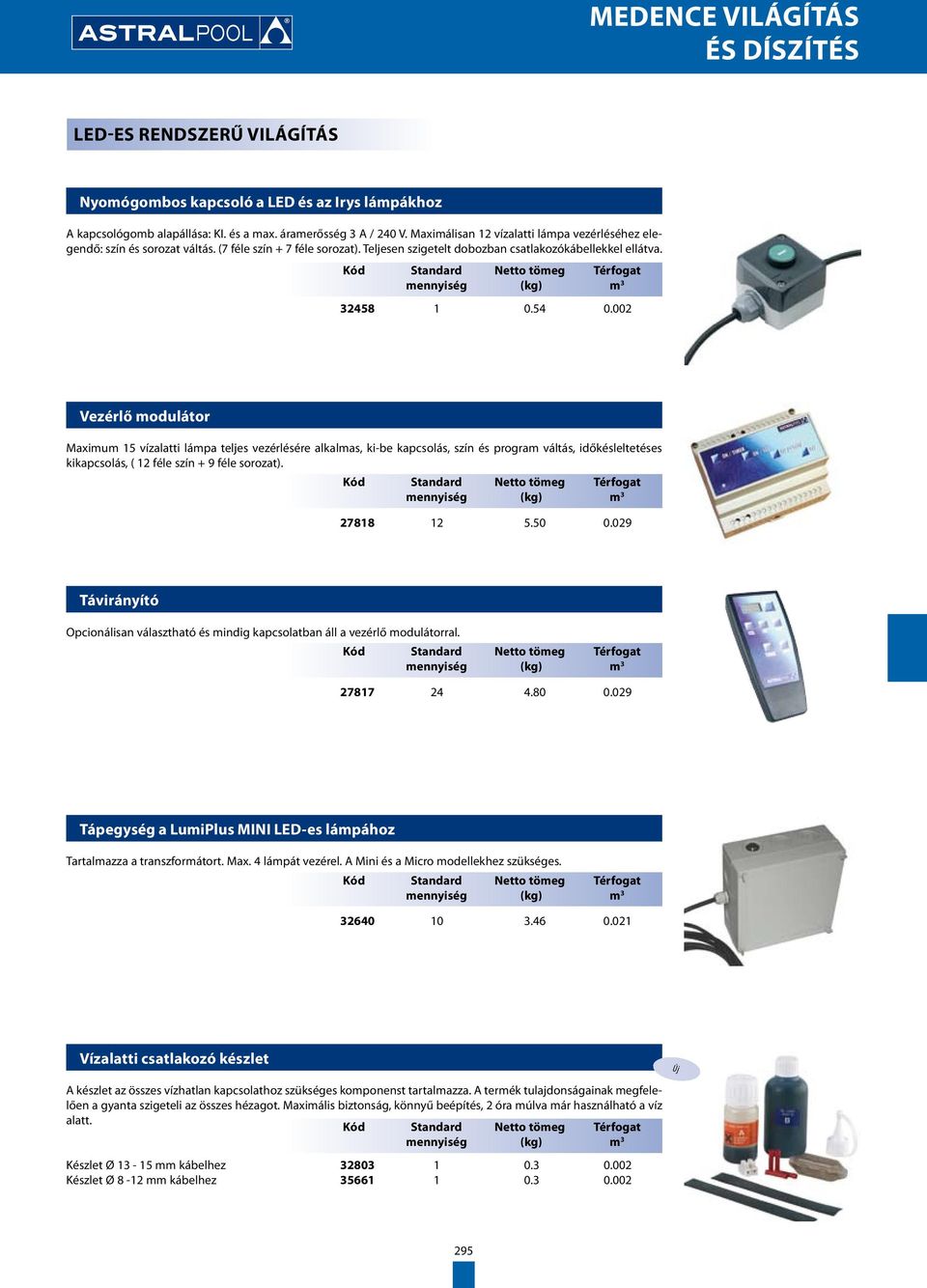

5 LED-es rendszerű világítás Nyomógombos kapcsoló a LED és az Irys lámpákhoz A kapcsológomb alapállása: KI. és a max. áramerősség 3 A / 240 V. Maximálisan 12 vízalatti lámpa vezérléséhez elegendő: szín és sorozat váltás. (7 féle szín + 7 féle sorozat). Teljesen szigetelt dobozban csatlakozókábellekkel ellátva. Kód Standard Netto tömeg Térfogat mennyiség (kg) m Vezérlő modulátor Maximum 15 vízalatti lámpa teljes vezérlésére alkalmas, ki-be kapcsolás, szín és program váltás, időkésleltetéses kikapcsolás, ( 12 féle szín + 9 féle sorozat). Kód Standard Netto tömeg Térfogat mennyiség (kg) m Távirányító Opcionálisan választható és mindig kapcsolatban áll a vezérlő modulátorral. Kód Standard Netto tömeg Térfogat mennyiség (kg) m Tápegység a LumiPlus MINI LED-es lámpához Tartalmazza a transzformátort. Max. 4 lámpát vezérel. A Mini és a Micro modellekhez szükséges. Kód Standard Netto tömeg Térfogat mennyiség (kg) m Vízalatti csatlakozó készlet A készlet az összes vízhatlan kapcsolathoz szükséges komponenst tartalmazza. A termék tulajdonságainak megfelelően a gyanta szigeteli az összes hézagot. Maximális biztonság, könnyű beépítés, 2 óra múlva már használható a víz alatt. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 Készlet Ø mm kábelhez Készlet Ø 8-12 mm kábelhez Új 295

6 Színváltó dichroic világítás Irys színes lámpa Az Irys lámpa 3 dichroic izzót használ piros, zöld és kék alapszínnel fényforrásként, amelyből kombinálva 7 különféle színt tud előállítani. Használható új építésű medencében és adaptálható már meglévő medencéhez is a beépítőtest kicserélése nélkül. 3 db 12 V / 71 W MR16 alumínium reflektoros, dichroic izzót használ, óra élettartammal, mely 3-szor több, mint egy hagyományos lámpáé és a maximális teljesítmény igénye 175 W. A színváltás és a programvezérlés egy nyomógombbal valósítható meg. A spotizzók vezérlése magába az elektromos vezérlőpanelbe épített mikroprocesszorral működik. A lámpa hátlapja rozsdamentes acélból készül, a jobb hőelvezetés érdekében. Az elektronika hővédelemmel is el van látva, megvédve a lámpát a vízhűtés nélküli bekapcsolás esetén. Kód Standard Netto tömeg Térfogat mennyiség (kg) m Világítás betonos medencékhez Standard-típusú lámpa PAR W / 12 V halogén izzós lámpa, PS műanyag beépítőházzal. Az előlap ABS műanyag, ill. rozsdamentes acél kivitelben is létezik. Vezetékkel, tömszelencével, ill. vezeték nélkül rendelhető. Az M-25 tömszelence a kábelkivezetéshez a beépítőház oldalán és a hátlapján is megtalálható. A standard lámpához a transzformátort külön kell megrendelni. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 Vezeték nélkül ABS fehér előlappal INOX előlappal ,5 m vezetékkel szerelve (2x6 mm 2 ) ABS fehér előlappal INOX előlappal Beépítő test standard lámpához PS műanyag beépítő test tömszelencével. Kizárólag a 07837, 07838, 07843, kódszámú standard lámpákhoz. (Az elektromos kábel nem tartozék.). Kód Standard mennyiség Netto tömeg (kg) Térfogat m

7 Világítás betonos medencékhez Állítható Lámpa A lencse 15º-ig dönthető bármilyen irányban. Fehér ABS előlap, PAR W / 12V halogen izzó, IP-68 védelem és H07 RN-F 2,5 m kábel. Kód Standard mennyiség Netto tömeg (kg) Térfogat m Új 228 mm 300 mm UL-típusú Lámpa Európai verzió. Fehér színű, magas ellenálló képességű PS műanyagból készült lámpa. Megfelel az USA UL legszigorúbb PISCINAelőírásainak. FORMIGÓ Választható vezetékkel, tömszelencével, ill. vezeték nélkül. Beépítőtesttel készült, vízszintesen PROJECTOR UL (EUROPA) vagy CODIS: lefelé os i dőlésszögben szerelhető. Nagy átmérőjű szegéllyel, 12 V / 300 W izzó. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 Vezeték nélkül ,5 m hosszú vezetékkel M-25x1,5 197,50 28 Ø325 Ø UL-típusú beépítőtest Európai verzió, PS műanyagból. A hátsó gyűrű és a beépítőház független. Tömszelencéje csuklós, ezért bármilyen irányban csatlakoztatható a gégecső. 1, 3/4 és 1/2 átalakítóba szerelhető. Nagy mennyiségű kábel tárolására alkalmas. A beépítőtest kábel nélkül van szállítva. Kód Standard Netto tömeg Térfogat mennyiség (kg) m

8 Világítás betonos medencékhez Extra vékony falon kívüli lámpa Falon kívüli, utólag szerelhető, így beépítőtestet nem igényel. Hőálló fehér műanyagból készül, ABS vagy INOX előlappal. 12 V / 100 W izzóval, 2,5 m, 2 x 1,5 mm 2 kábellel,csavarokkal, rögzítő tiplivel, kereszttömítő csavarokkal. Transzformátort nem tartalmaz. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 ABS fehér előlappal INOX előlappal PS-típusú lámpa PS műanyagból készült, PAR 56 lámpa 12 V / 300W izzóval, vezetéket nem tartalmaz. Betonos medencékbe építhető. beépítőházzal. A beépítőtest egyoldali réz tömszelencével rendelkezik, M-25 menettel. Rendelhető fehér ABS műanyag vagy INOX előlappal. Nem tartalmaz transzformátort. Kód Standard Netto tömeg Térfogat mennyiség (kg) m Vezeték nélkül ABS fehér előlappal INOX előlappal ,5 m kábellel (2x6 mm 2 ) ABS fehér előlappal INOX előlappal PS lámpa beépítőtest PS műanyagú beépítőtest a 07831, 07833, és a kódszámú 300 W-os lámpákhoz. A beépítőtest egyoldali tömszelencével rendelkezik, az elektromos kábel nem tartozék. Kód Standard Netto tömeg Térfogat mennyiség (kg) m

9 világítás betonos medencékhez Rozsdamentes acél lámpa Teljes egészében rozsdamentes (AISI-316) acélból készül. Beépítőtesttel, 2,5 m kábellel, 12 V / 300 W izzóval rendelkezik. PG16 menetű tömszelence PG16 / M25 átalakítóval. Az előlap karimát közvetlenül a beépítőtesthez kell csavarozni. A kiegészítővel fel lehet szerelni fóliás és előregyártott medencékhez is. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 Ø 250 mm előlap Ø 295 mm előlap Ø 250 mm Ø 295 mm Műanyag MINI lámpa beépítővel Poliamid és ABS műanyagból készül. Beépítőházzal és 2,5 m, 2 x 1,5 mm 2 kábellel. Csavarok nélkül, bayonetes rendszerrel mind az előlapon mind a házon. Könnyű elmozdítani az előlapot az izzó cseréhez. Aluminium reflektoros 12 V / 50 W halogen izzó. A 38 nyílásszögű 95 lux erejű fénysugár 4 m távolságra 2,5 m kört vetít. Az előlaphoz lehet csatlakoztatni színes lencséket. A lámpának nem tartozéka a transzformátor. Fehér ABS és INOX előlappal rendelhető. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 Fehér ABS előlap INOX előlap

10 Világítás betonos medencékhez Műanyag, gyors beszerelésű MINI lámpa Poliamid és ABS műanyagból készül. Csavarok nélkül, bayonetes rendszerrel, mind az előlapon mind a házon. Könnyű elmozdítani az előlapot az izzó cseréjéhez. 12 V / 50 W halogén izzóval, aluminium reflektorral. A 38 nyílásszögű 95 lux fényerejű lámpa 4 m távolságra 2,5 m átmérőjű fénysugarat vetít. A lámpát könnyű beépíteni falátvezetésbe (kód 15661) ragasztható kötéssel. Az előlaphoz csatlakoztathatók színes lencsék. Transzformátor nélkül van szállítva. Fehér ABS és INOX előlappal áll rendelkezésre. Fehér ABS előlappal INOX előlappal Falátvezetés mennyiség ( kg ) m 3 Fém MINI lámpa beépítővel Mini lámpa krómozott sárgaréz házzal, ABS műanyag előlappal. Beépítőtesttel és 2,5 méter 2 x 1,5 mm 2 kábellel. Csavarok nélkül, bayonetes rendszerrel mind az előlapon mind a házon. Könnyű elmozdítani az előlapot az izzócseréhez. 12 V / 50 W halogén izzóval, aluminium reflektorral. A lámpa 38 nyílásszögű, 95 lux fényerővel 4 m távolságra 2,5 m átmérőjű kört vetít. Az előlaphoz lehet csatlakoztatni színes lencséket. Transzformátor nélkül van szállítva. Fehér ABS előlappal INOX előlappal mennyiség ( kg ) m 3 Fém, gyors beszerelésű MINI lámpa Mini lámpa krómozott sárgaréz házzal, ABS műanyag előlappal. Csavarok nélkül, bayonetes rendszerrel mind az előlapon mind a házon. Könnyű elmozdítani az előlapot az izzó cseréjéhez. 2,5 méter 2 x 1,5 mm 2 kábellel szerelve. 12 V / 50 W halogén izzó, aluminium reflektorral. A lámpa 38 nyílásszöggel, 95 lux fényerővel 4 m távolságra 2,5 m átmérőjű kört vetít. Könnyű beépíteni falátvezetésbe (kód 15661) ragasztható kötéssel. A transzformátor nem tartozéka a lámpának. mennyiség ( kg ) m 3 Fehér ABS előlappal INOX előlappal Falátvezetés 300

11 Világítás előregyártott és fóliás medencékhez Standard lámpa Lámpa üvegszálas és polipropilén beépítőházzal, öntapadós tömítéssel, csavarokkal. Az előlap ABS műanyag, külön rendelésre INOX karima is van hozzá. 12 V / 300 W izzó. Vezetékkel, tömszelencével, ill. vezeték nélkül rendelhető. Kód Standard Netto tömeg Térfogat Vezeték nélkül Fehér ABS előlappal mennyiség 4 (kg) m INOX előlappal Parker modell, önmetsző csavarokkal ,5 m kábellel / 2 x 6 mm 2 Fehér ABS előlappal INOX előlappal Parker modell, önmetsző csavarokkal Beépítőtest standard lámpához Karimával, öntapadós tömítéssel és csavarokkal. M-25 tömszelencével ellátva. ABS karimával, külön rendelésre INOX karimával is szállítható. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 ABS műanyag ház, körmös rögzítéssel PS ház, Parker modell önmetsző csavarokkal Állítható lámpa A lencse dönthető 15º -ig bármilyen irányban. Beépítőtest előregyártott és paneles medencékhez. Fehér ABS előlap PAR V / 300 W halogen izzó, IP-68 védelem és H07RN-F 2,5 m kábel. Kód Standard Netto tömeg Térfogat mennyiség (kg) m 3 Parker modell Parker paneles medencékhez Beépítő rögzítéssel Paneles medencékhez, beépítő rögzítéssel ÚJ 228 mm 300 mm 301

12 VILÁGÍTÁS ELŐREGYÁRTOTT ÉS FÓLIÁS MEDENCÉKHEZ PS lámpa ABS műanyag lámpa beépítővel, karimával, öntapadós tömítéssel és csavarokkal. PAR V / 300 W izzóval. Transzformátor nélkül. Vezeték nélkül Fehér ABS előlappal Kód Standard Mennyiség 4 Nettó tömeg kg 15.0 Térfogat m Parker modell, önmetsző csavarokkal INOX előlappal ,5 m kábellel / 2 x 6 mm 2 Fehér ABS előlappal Beépítő PS lámpához ABS karimával, öntapadó tömítéssel és csavarokkal az AstralPool lámpákhoz. ABS műanyagból készül, tartalmazza a tömszelencét is. ABS test körmös rögzítéssel PS ház, Parker modell önmetsző csavarokkal Tömítés garnitúra rozsdamentes acél világításhoz Készlet előregyártott és fóliás medence világításhoz. (00358 és lásd a 299. oldalon). Tartalmaz egy INOX (AISI-316) karimát, 2 elasztikus tömítést és rögzítő csavarokat. (lámpát nem tartalmaz a készlet)

13 VILÁGÍTÁS ELŐREGYÁRTOTT ÉS FÓLIÁS MEDENCÉKHEZ "Panel Protect" lámpa paneles medencékhez Speciális lámpa paneles medencékhez. Egyedi szerelési rendszere elkerüli, hogy a panel kapcsolatba kerüljön a vízzel. 12 V / 300 W izzó. M-25 tömszelence. 2,5 m H07RNF kábel / 2 x 6 mm 2. Egy öntapadós tömítéssel, duplán injektált beépítővel, karimával és csavarokkal van leszállítva. Panel Protect beépítő készl. Standard Parker mod Panel Protect beépítő készl. Standard, rögzítővel Panel Protect lámpa, Standard Parker modell Panel Protect lámpa, Standard, rögzítővel

14 VILÁGÍTÁS ELŐREGYÁRTOTT ÉS FÓLIÁS MEDENCÉKHEZ Extra vékony falon kívüli lámpa Vízalatti világítás 12 V / 100 W halogén izzóval. Beépítőházat nem igényel, utólag is beépíthető. Hőálló műanyagból készül. Keresztirányban megerősített rögzítés, csavarokkal, tömítésekkel. 2,5 m kábellel szerelve. Transzformátor nélkül. Rendelhető ABS műanyag vagy INOX előlappal. Fali rögzítés tömítéssel, csavarokkal, anyákkal Fali rögzítés tömítéssel, csavarokkal, anyákkal INOX előlappal Új rögzítőrendszer, mely lehetővé teszi az utólagos beépítést a teljesen kész medencébe Új rögzítő rendszer, mely lehetővé teszi az utólagos beépítést a teljesen kész medencébe INOX előlappal Extra vékony lámpa Kód Extra vékony lámpa Kód Műanyag MINI lámpa fóliás medencékhez Beépítőtesttel, karimával, öntapadó tömítéssel, csavarokkal ellátva. Teljesen ABS műanyagból készül. Bayonetes rendszer mind a házon mind az előlapon. Földelés nem szükséges. Könnyű eltávolítani az előlapot az izzócseréhez. 12 V / 50 W halogén izzóval, a 38 -os nyílásszögű 95 lux fénysugár 4 m távolságra 2,5 m átmérőjű kört vetít. 2,5 m hosszú, 2 x 1,5 mm 2 kábellel. Rendelhető ABS és INOX előlappal. Fehér ABS előlap INOX előlap

15 VILÁGÍTÁS ELŐREGYÁRTOTT ÉS FÓLIÁS MEDENCÉKHEZ Fém MINI lámpa fóliás medencékhez Krómozott sárgarézből készül, a beépítő fehér ABS. 12 V / 50 W halogén izzóval, a 38 -os nyílásszögű 95 lux fénysugár 4 m távolságra 2,5 m átmérőjű kört vetít. Karimával, öntapadó tömítéssel és csavarokkal ellátva. 2,5 m, 3 x 1 mm kábellel szerelve. Rendelhető fehér ABS vagy INOX előlappal. Fehér ABS előlappal INOX előlappal Fém MINI lámpa előregyártott medencékhez Előregyártott medencékhez kis méretekkel (Ø 96 mm). 2 külső menet a rögzítéshez. Krómozott ház és sárgaréz anya, ABS előlap. 12 V / 50 W aluminium reflektoros halogén izzó. Beépítő nélkül. 2,5 m, 2 x 1,5 mm 2 kábellel, védőföldeléssel. Rendelhető ABS vagy INOX előlappal. Fehér ABS előlappal INOX előlappal

16 VILÁGÍTÁS ELŐREGYÁRTOTT ÉS FÓLIÁS MEDENCÉKHEZ Műanyag MINI lámpa, külső menettel gyors összeszereléshez Teljesen ABS műanyagból készül, csavarok nélkül, bayonetes rendszerrel mind a házon mind az előlapon. Boroszilikát lencsével. Földelés nem szükséges, könnyű szétszedni az izzócseréhez. Lehet csatlakoztatni hozzá polikarbonát lencsét, 4 szín (piros, zöld, kék, sárga) áll rendelkezésre. 12 V / 50 W-os izzóval a 38 nyílásszöggel a 95 lux fénysugár 4 m távolságra 2,5 m átmérőjű kört vetít. A külső menet 2 (a falátvezetéshez.). Beépítő nélkül. Rendelhető fehér ABS vagy INOX előlappal. Fehér ABS előlappal INOX előlappal Rosca 2" BSP Új Mini Panel Protect Projector Speciálisan paneles medencékhez lett tervezve. Az egyedi szerelésnek köszönhetően megvédi a panelt, hogy kapcsolatba kerüljön a vízzel. Rendelhető ABS műanyag vagy INOX előlappal. 12 V / 50 W izzóval, 2,5 m hosszú kábellel, 2 x 1,5 mm². Fém Projector, fehér ABS előlap ABS Projector, fehér ABS előlap Fém Projector, INOX előlap ABS Projector, INOX előlap

17 Vízalatti világítás tavakhoz és szökőkutakhoz Vízalatti világítás Masszív műanyagból készül. A forgatható tartókar megengedi, hogy bármilyen irányba állítsuk. PAR 56 vagy PAR 38 izzóval. Lerögzíthetjük a padlóhoz tiplikkel és csavarokkal. Színes lencsét is lehet csatlakoztatni hozzá. Vezeték nélkül PAR 56, 300 W-12 V izzóval PAR 38, 120 W-24 V izzóval ,5 m kábellel / 2 x 6 mm 2 PAR 56, 300 W-12 V izzóval PAR 38, 120 W-24 V izzóval PAR 56 lámpa PAR 38 lámpa Tartókar Mini szökőkút világításhoz INOX tartókar. Bármely Mini lámpa beépítő nélküli felszereléséhez. Ideális, vízalatti lámpa szökőkútba vagy látványmedencébe helyezéséhez. A világításnak mindig víz alá kell merülnie. Új

18 Izzók és lencsék Színes lencsék Az "Extra vékony" lámpákhoz (kódok 21626, 21627, 24765, és 00361). Átlátszó Piros Sárga Zöld Kék Színes lencsék A standard vízalatti lámpákhoz (kódok 07837, 07838, és 07844). Zöld Sárga Piros Kék Színes lencsék A szökőkút lámpákhoz (kódok 08930, 08931, és 23046). Piros Sárga Zöld Kék Színes lencsék A műanyag, beépítő nélküli MINI lámpákhoz (kódok és 17884). Piros Sárga Zöld Kék Színes lencsék A beépítős MINI lámpákhoz (kódok 08556, 08557, és 17886). Piros Sárga Kék Zöld

19 IZZÓK ÉS LENCSÉK PAR 56 halogen izzó 300 W 12 V Beépítős lámpákhoz Halogen izzó 100 W 12 V Vékony és extra vékony lámpákhoz Dichroic izzó 50 W 12 V Alumínium tükrös halogén izzó 50 W 12 V A MINI lámpákhoz PAR izzó 38 E W 24 V Szökőkút és tavi lámpákhoz

20 Transzformátorok Transzformátorok Az EN szabványnak megfelelően készül. 130 VA V / 12 V a 21626, és lámpákhoz VA V / 12 V 35 m kábelhosszúságig VA V /12 V 25 m kábelhosszúságig Egyéb teljesítményű transzformátorok esetén érdeklődjön kereskedőjénél. Új Szigetelt biztonsági transzformátor (IP-65) medencékhez Az UNE-EN szabványnak és az EU jogszabályoknak megfelelően készül. - IP-657 doboz a védelem fokozására. - II. osztályú transzformátor. Teljes védelem áramütés ellen. - Tűzálló doboz IEC Hálózati frekvencia 50/60 Hz 130 VA V / 12 V VA V / V VA V / V Transzformátor védő doboz Festett, horganyzott acéllemezből készül. A transzformátornak A transzformátornak A transzformátornak

21 Kötődobozok Kötődoboz biztonsági tetővel ABS műanyagból készül, 3 csatlakozással. 3/4" ki és bemenet, M-25 és 3/4" menetes csatlakozás Kötődoboz INOX kötödoboz (AISI-316). Kétoldali kimenet, PG16-os menet, PG-16-M25 átalakítóval, 3/4" BSP menetes alsó csatlakozás. Kód Standard Mennyiség Nettó tömeg kg Térfogat m Kiegészítők Flexibilis cső A lámpa és a kötődoboz közötti csatlakozáshoz, hossza 1 m. Menetes vég 3/4 és M M-25 kötőelem Menetes vég 3/4" és M cm m kábeltekercs HO7RN-F 2 x 6 mm 2 A tekercs 100 m kábelt tartalmaz (HO7RN-F, keresztmetszet 2x6 mm 2 ). Ideális az összes lámpához a PAR 56, 300 W- 12V izzóval. Megfelel az összes szabványnak, mely a medencék világításával és feszültségével kapcsolatos. Ajánlott a Standard, PS, Panel Protect, és az UL-EUR szériákhoz és a szökőkút világításhoz. 100m kábeltekercs

22 Optikai szálas világítás Száloptikai termékcsalád A termékcsaládhoz tartozik a generátor, a kábelek, a lámpák, a ragyogóan világító flexibilis szálköteg, fénylő vízesés, nyomvonal, a kerületi szálrögzítő, szerszámok és kiegészítők. Száloptikás Fénygenerátor A generátor egy fényforrás, mely fel van szerelve egy speciális izzóval, így optimális fényintenzitással látja el a száloptikás berendezést. Az új szériás 100-as és 300-as generátor magasabb teljesítményt kínál alacsonyabb költséggel. Főbb termék jellemzők: Automata szinkronizáció a generátorok között A távirányító alapfelszerelés. 600 szál befogadására alkalmas. Így kevesebb fénygenerátor szükséges azonos világítás eléréséhez. 8 fajta színválaszték: fehér, sötétzöld, ciánkék, rózsaszín, kék, világoszöld, sárga, tengerkék. Színváltó tárcsa léptetőmotorral irányítható. Programozható a színkerék teljes átfordulásának sebessége (30 sec-tól 180 sec-ig) Programozható időkapcsoló a generátor automatikus kikapcsolásához. Programozható időszakos színtartás az egyes színekhez. (10-30 sec-ig, ill percig.) Közösségi medencéknél, ahol a generátorok közel vannak a vendégekhez, a billentyűzetet ki lehet iktatni, hogy elkerüljük az illetéktelen átállítást. Száloptikás fénygenerátor Kód Leírás 22348: 100-as széria. 8 színű tárcsával, 250 W halogén izzóval. Vezérlése távirányítással, ill.a generátoron található vezérlőpanellel történik. 600 optikai szál fogadására alkalmas. A generátorok automata szinkronban vannak egymással, sorosan 5 generátor csatlakoztatható. Ha ennél többre lenne szükség, akkor párhuzamos kötés ajánlott. Automata kikapcsolás : 300-as széria. 8 színű tárcsával, 150 W órás élettartamú izzóval. Vezérlése távirányítással, ill. a generátoron található vezérlőpanellel történik. 600 optikai szál fogadására alkalmas. A generátorok automata szinkronban vannak egymással, sorosan 5 generátor csatlakoztatható. Ha ennél többre lenne szükség, akkor párhuzamos kötés ajánlott. Folyamatos és időszakos színváltás, időprogram alapján. Automata kikapcsolás. 54 cm 30 cm 36,5 cm Távirányító 312

23 optikai szálas világítás Száloptikás termékcsalád száloptikás KÁBEL Az összes száloptikás kábel könnyen azonosítható a szálak számával. Az Astral újdonsága az egyszálas kábel, a csillagos ég hatás eléréséhez és más alkalmazásokhoz, ahol elegendő csak egy 0,75 mm szál. Végponton világító kábel Kód L leírás ,75 mm PMMA egyszálas kábel. Minimális rendelés méter szál, méterre szál, 50 m tekercs szál, 100 m tekercs szál, méterre szál, 50 m tekercs szál, 100 m tekercs szál, méterre szál, 50 m tekercs szál, 100 m tekercs szál, méterre szál, 50 m tekercsl szál, 100 m tekercs szál, méterre szál, 50 m tekercs szál, 100 m tekercs szál, méterre szál, 50 m tekercs szál, 100 m tekercs Teljes felületen világító optikai szál A kerületre történő egyszerűbb beépítés és a szebb kivitel érdekében, a szálak kör keresztmetszetűek, és a védőburkolat teljesen átlátszó. Két típusa van sodrott kötegelésű és a párhuzamosan futó szálas kötegelésű. A fő különbség a két típus között az előbbi sokkal fényesebb, míg a második sokkal gazdaságosabb. Méterre és 50, 100, 200 és 300 méteres tekercsben rendelhetők. Kód L leírás szál, sodrott kábel, méterre szál, sodrott kábel, 50 m tekercs szál, sodrott kábel, 100 m tekercs szál, sodrott kábel, 200 m tekercs szál, sodrott kábel, 300 m tekercs szál, párhuzamos kábel, méterre szál, párhuzamos kábel, 50 m tekercs szál, párhuzamos kábel, 100 m tekercs szál, párhuzamos kábel, 200 m tekercs szál, párhuzamos kábel, 300 m tekercs 313

24 optikai szálas világítás Száloptikai termékcsalád A lámpa mind konkáv mind keskeny lencsével el van látva. Optikai szálas lámpa Az egész termékcsalád fehér ABS műanyagból készül, és könnyű beépíteni falátvezetésbe vagy közvetlen ragasztással. Kétféle lencsével van gyártva: a konkáv lencse a szélesebb nyílásszöggel nagyobb fényerőt ad, míg a lapos lencse sokkal inkább a kis és a masszázs medencékhez ajánlott. A lencsékkel sokkal elegánsabb kivitelt kapunk, és a beépítés is egyszerűbb. A lámpa kivitelében kapcsolódik az Astralpool fehér ABS és krómozott előlapos lámpa családjához. Rögzítése hagyományos módon 2" külső menetes vagy D. 63 mm ragasztható falátvezetéssel történik. Különböző modellek vannak a medence tipúsának megfelelően, az előregyártott medencékhez különböző lámpa létezik, külön a fóliás,az akril és külön az üvegszálás medencékhez. Kód leírás Optikai szálas lámpa betonos medencékhez Betonos medencéhez, 2 külső menetes, belül 50 mm ragasztható, anyaga fehér ABS, kódszámú falátvezetésekkel szerelhető. Konkáv és lapos lencsével Betonos medencéhez, D. 63 mm, PN6, D 50 ragasztható csatlakozással, kódszámú falátvezetésekkel szerelhető. Fehér ABS anyagból készült. Konkáv és lapos lencsével. Mini Spot Betonos medencéhez, 2 külső menetes, belül 50 mm ragasztható, anyaga fehér ABS, kódszámú falátvezetésekkel szerelhető. Konkáv és lapos lencsével. Krómozott előlappal. Betonos medencéhez, D. 63 mm, PN6, D. 50 mm ragasztható csatlakozással, kódszámú falátvezetésekkel szerelhető. Fehér ABS anyagból készült. Konkáv és lapos lencsével. Krómozott előlappal. Optikai szálas lámpa fóliás medencékhez Fóliás medencéhez, D. 63 mm, PN6, D. 50 mm ragasztható csatlakozással, kódszámú falátvezetésekkel szerelhető. Fehér ABS anyagból készült. Konkáv és lapos lencsével. Mini Lencse Fóliás medencéhez, D. 63 mm, PN6, D. 50 mm ragasztható csatlakozással, kódszámú falátvezetésekkel szerelhető. Fehér ABS anyagból készült. Konkáv és lapos lencsével. Krómozott előlappal. Optikai szálas lámpa üvegszálas és akril előregyártott medencékhez D. 50 mm csőbe ragasztható, anyaga fehér ABS kódszámú falátvezetésekkel szerelhető. Tömítésgarnitúrával, konkáv és lapos lencsével D. 50 mm csőbe ragasztható, anyaga fehér ABS kódszámú falátvezetésekkel szerelhető. Tömítésgarnitúrával, konkáv és lapos lencsével. Krómozott előlappal. Alkatrészek Mini Spot. 12 szál csatlakoztatható bele. Rögzítése szilikonágyba történik. Krómozott optikai szálas lámpa Mini Lencse. 12 szál csatlakoztatható bele. Tartalmaz rögzítőcsavart és hüvelyt a szálaknak

25 optikai szálas világítás Fényrúd A fényrudak 12 optikai szálás kábellel vannak szerelve, melyek 5 m, 10 m és 15 m hosszúsággal rendelhetők. Fényrúd Fényrúd 5 m kábellel Fényrúd 10 m kábellel Fényrúd 15 m kábellel Flexibilis fénykábel A Flexibilis fénykábel beszerelésre kész állapotban szállítjuk. Rendelhető 25, 50 és 75-szálas kivitelben, 5 m, 10 m és 15 m hosszúságban. Flexibilis kábel Flexibilis kábel, 25 szállal, 5 m hosszal Flexibilis kábel, 25 szállal, 10 m hosszal Flexibilis kábel, 25 szállal, 15 m hosszal Flexibilis kábel, 50 szállal, 5 m hosszal Flexibilis kábel, 50 szállal, 10 m hosszal Flexibilis kábel, 50 szállal, 15 m hosszal Flexibilis kábel, 75 szállal, 5 m hosszal Flexibilis kábel, 75 szállal, 10 m hosszal Flexibilis kábel, 75 szállal, 15 m hosszal

26 optikai szálas világítás 15 m-es optikai szál rögzítő Hajlítható, szilikon anyagból készült, teljesen átlátszó profil. A medencére csavarokkal rögzíthető. Már meglévő medencékbe a száloptikás világítás utólagos beépítése esetén ajánlott m-es optikai szál rögzítő Hajlítható, szilikon anyagból készült, teljesen átlátszó profil. A szegélykő alá csavarokkal rögzíthető. Épülő medencékbe száloptikás világítás kiépítéséhez ajánlott m-es optikai szál rögzítő fóliás medencékhez Hajlítható, teljesen átlátszó műanyagból készült. Kizárólag fóliás medencéhez. A medence oldalán lévő fóliatartó profilba rögzíthető csavarok és ragasztóanyag nélkül Szilikon és kétoldalán öntapadó rögzítő szalag Szilikon tubus 304 ml tubusos doboz m kétoldalán öntapadó szalag Lencserögzítő inox kulcs Rozsdamentes acélból készült, a világító test műanyag lencséjének egyszerű és gyors rögzítésére szolgál

27 optikai szálas világítás Szálvég rögzítő Az optikai szálak csatlakoztatására bármely AstralPool optikai szálas lámpához szálhoz szálhoz Pótizzók és alkatrészek Halogén izzó a 100-as szériájú generátorhoz Fémhalogén izzó a 300-as szériájú generátorhoz 22347R

28 A látványelemekhez tartozó kódok nem tartalmazzák a szivattyút, a tartót és a kapcsoló szekrényt. Vízi látványelemek Cobra nyakzuhany 600 mm széles kiömlő nyílással Magassága: 1,2 m. Szélessége: 600 mm. Rozsdamentes acélból. (AISI-316). Matt külső Fehérre festett Boa nyakzuhany 340 mm széles kiömlő nyílással Magassága: 1,2 m. Szélessége 340 mm. Rozsdamentes acélból (AISI-316). Polírozott Deluxe nyakzuhany Magassága: 0,9 m. Rozsdamentes acélból. (AISI-316). Polírozott Íves nyakzuhany Rozsdamentes acélból, (AISI-316) matt külsővel. Szélesség 600 mm, Magasság 800 mm Szélesség 600 mm, Magasság 1000 mm Szélesség 1000 mm, Magasság 1000 mm Látványelem kódja Díszítőelem Rögzítés Elszívó Betonos Fóliás Betonos Fóliás 318 Szivattyú Kézi kapcsoló Vezérlő szekrény Pneumatikus kapcsoló Betonos Fóliás A pneumatikus kapcsoló tartalmazza a vezérlőszekrényt, a kapcsolót és a falátvezetést

29 vízi látványelemek A látványelemekhez tartozó kódok nem tartalmazzák a szivattyút, a tartót és a kapcsoló szekrényt. Swan nyakzuhany 450 mm széles kiömlő nyílással Rozsdamentes AISI-316. Matt külső Kékre festve (Ral 5002) Narancsra festve (Ral 2003) Új Swan nyakzuhany 1000 mm széles kiömlő nyílással Rozsdamentes acél (AISI-316). CÓDIGO ACABADO CÓDIGO ACABADO SATINADO SATINADO AZUL AZUL NARANJA NARANJA Matt külső Kékre festve (Ral 5002) Narancsra festve (Ral 2003) Új CÓDIGO ACABADO SATINADO AZUL NARANJA Rögzítés Elszívás Vezérlő szekrény Látványelem Szivattyú kódja Kézi kapcsoló Betonos Fóliás Pneumatikus kapcsoló Betonos Fóliás Betonos Fóliás CÓDIGO CÓDIGOACABADO ACABADO SATINADO SATINADO AZUL AZUL NARANJA NARANJA A pneumatikus kapcsoló tartalmazza a vezérlőszekrényt, a kapcsolót és a falátvezetést

30 A látványelemekhez tartozó kódok nem tartalmazzák a szivattyút, a tartót és a kapcsoló szekrényt. vízi látványelemek Vízesés Rozsdamentes acél (AISI-316). Szélesség: 300 mm. Csatlakozás 1 1 / Szélesség: 600 mm. Csatlakozás Látványelem kódja Díszítőelem Rögzítés Elszívás Betonos Fóliás Betonos Fóliás Szivattyú Kézi kapcsoló Vezérlő doboz Pneumatikus kapcsoló Betonos Fóliás A pneumatikus kapcsoló tartalmazza a vezérlőszekrényt, a kapcsolót és a falátvezetést Polaris vízesés Powerfall Polaris típus. Falból kiáramló vízesés. Közvetlenül a vízforgató szivattyúra kell kötni, így nagyon látványos vízesést eredményez. ABS antikorróziós anyagból készült, ajánlott telepítési magasság a víz felszíne fölött max. 1,2 m. PowerFall Fiberfall Polaris típus. A Powerfall egyik változata. A legmagasabb esztétikai igényeket is kielégítő vízesés, különösen az esti órákban dekoratív. Száloptikás megoldású, de az optikai szálat az alábbi kód nem tartalmazza. Az optikai szálakat tartalmazó kábel vastagsága 9 mm, max. 150 szál beépítése lehetséges. A beépített optikai szál szemmel nem látható. Közvetlenül a szivattyúra csatlakozik. Ajánlott telepítési magasság a víz felszíne fölött max. 1,20 m. MiniJet típus. A vízjáték eredményeként nagyon kellemes kerti hangulatot teremt. Közvetlenül a szivattyúra csatlakozik. A szivattyú teljesítményétől függően több MiniJet is csatlakoztatható. 46 cm Powerfall vízesés cm Powerfall vízesés cm Powerfall vízesés MiniJet FiberFall MiniJet 320

31 vízi látványelemek A látványelemekhez tartozó kódok nem tartalmazzák a szivattyút, a tartót és a kapcsoló szekrényt. Vízágyú Rozsdamentes acélból (AISI-316) (csak a cső kiömlőfej nélkül). Cső: Ø 50 mm. Magassága 1,2 m Cserélhető kiömlőfejek Kiömlőfej No Kiömlőfej No Kiömlőfej No Kiömlőfej No Függőleges zuhanycső Polírozott AISI-316 rozsdamentes acél. A cső: Ø 84 mm. Magassága 1,5 m. Szimpla Tripla

32 A látványelemekhez tartozó kódok nem tartalmazzák a szivattyút, a tartót és a kapcsoló szekrényt. vízi látványelemek Vízi harang Rozsdamentes acél (AISI-316). Csőméret: Ø 63 mm. Magassága 1,2 m Deluxe Vízágyú Polírozott rozsdamentes acél (AISI-316). Csőméret: Ø 63 mm. Magassága: 0,8 m. Lapos Kör alakú lyukú Vista desde A Látványelem kódja Díszítőelem Rögzítés Elszívás Betonos Fóliás Betonos Fóliás Szivattyú Kézi kapcsoló Vezérlő szekrény Pneumatikus kapcsoló Betonos Fóliás A pneumatikus kapcsoló tartalmazza a vezérlőszekrényt, a kapcsolót és a falátvezetést 322

33 vízi látványelemek A látványelemekhez tartozó kódok nem tartalmazzák a szivattyút, a tartót és a kapcsoló szekrényt. Gomba alakú vízesés Polírozott AISI-316 rozsdamentes acél, oszlop Ø 129 mm. Magassága 2,3 m. Gomba Ø 285 mm O-gyűrű Díszítőelem (Opcionális) 200 Ø 75 cső 2300 Külső 2 1 /2" BSP M/T Rögzítőelem Szivattyú 2.2kW 400V 34 m 3 /h 10 m.w.h. Elszívás Csat. 2 1 /2" W BSP A pneumatikus 197 kapcsoló tartalmazza a vezérlőszekrényt, a kapcsolót és a falátvezetést. 142 Esernyő 150 Polírozott AISI-316 rozsdamentes acél oszlop. Az esernyő üvegszálas. Esernyő, Ø 1100 mm Esernyő, Ø 1500 mm Esernyő, Ø 2000 mm Esernyő, Ø 2500 mm Oszlop Ø 129 mm Oszlop Ø 254 mm O-gyűrű Diszítőelem (Opcionális) 200 Ø 75 cső 2200 Külső 2 1 /2" BSP M/T 197 Rögzítőelem Szivattyú 2.2 kw 400 V 34 m 3 /h 10 m.c.a. Elszívás Csatl. 2 1 /2" W BSP Esernyő Ø Tető Oszlop Díszítőelem Rögzítés Elszívás Betonos Fóliás Betonos Fóliás Szivattyú A pneumatikus kapcsoló tartalmazza a vezérlőszekrényt, a kapcsolót és a falátvezetést Kézi kapcsoló Kapcsoló szekrény Pneumatikus kapcsoló Betonos Fóliás

34 A látványelemekhez tartozó kódok nem tartalmazzák a szivattyút, a tartót és a kapcsoló szekrényt. vízi látványelemek Vízgomba Ø 250 mm Rozsdamentes acél (AISI-316). Előregyártott és betonos medencékhez lett tervezve. Oszlop Ø 104 mm. Magassága 385 mm. Matt külső Kékre festve (Ral 5002) Narancsra festve (Ral 2003) Vízgomba Ø 400 mm Rozsdamentes acél (AISI-316). Előregyártott és betonos medencékhez lett tervezve. Oszlop Ø 129 mm. Magassága 460 mm. Matt külső Kékre festve (Ral 5002) Narancsra festve (Ral 2003) Vízgomba Ø 670 mm Rozsdamentes acél (AISI-316). Előregyártott és betonos medencékhez lett tervezve. Oszlop Ø 168 mm. Magasság 600 mm. Matt külső Kékre festve (Ral 5002) Narancsra festve (Ral 2003) E Ø D F Suction R. int. 2 1 /2 W BSP Ø C Ø 285 B A 150 ~500 Pipe Ø 50 mm Ø D Vízgomba Pump 0.45 kw 400 V 3~ Méretek mm Rögzítés Elszívás Kód A B Ø C E F Betonos Fóliás Betonos Fóliás Szivattyú Kézi kapcsoló Kapcsoló szekrény Pneumatikus kapcsoló Betonos Fóliás A pneumatikus kapcsoló tartalmazza a vezérlőszekrényt, a kapcsolót és a falátvezetést 324

35 vízi látványelemek A látványelemekhez tartozó kódok nem tartalmazzák a szivattyút, a tartót és a kapcsoló szekrényt. Polaris szökőkút Változtassa medencéjét csodálatos, látványos szökőkúttá. Választható a vízfelszínen úszó önálló típus vagy a közvetlenül a medence vízforgató rendszeréhez csatlakozó WF modell. Ha Ön rendelkezik Polaris automata aljzattisztítóval, akkor a szökőkutat az aljzattisztító vízellátó szelepére lehet kötni. Polaris szökőkút (360 ) Polaris WF szökőkút (180 )

36 Vízi látványelemek Betonmedence fali elszívó AISI-316 rozsdamentes acél, Ø 285 mm. Elszívó a vízi látványelemekhez. Csatlakozás 1 1 / 2". Max. ajánlott vízáram: 13 m 3 /h. Kód Standard Mennyiség Nettó tömeg kg Térfogat m 3 Betonmedencéhez Előregyártott és fóliás medence fali elszívó AISI-316 rozsdamentes acél, Ø 285 mm. Elszívó a vízi látványelemeknek. Csatlakozás 2 1 / 2". Max. ajánlott vízáram 13 m 3 /h. Kód Standard Mennyiség Nettó tömeg kg Térfogat m 3 Előregyártott és fóliás medencékhez Oszlop tartó betonmedencékhez AISI-316 rozsdamentes acél. Tartalmaz: bebetonozható horgonyt, földelési pontot, csavarokat, és alátéteket. Csatlakozás 2 1 / 2 BSP. Téglalap alakú horgony Ø 254 mm kör alakú horgony mm széles horgony mm széles horgony Oszlop tartó fóliás medencékhez AISI-316 rozsdamentes acélból. Tartalmaz: bebetonozható horgonyt, rögzítő lemezt, 3 tömítést és földelési pontot. Csatlakozás 2 1 / 2". Téglalap alakú horgony Ø 254 mm kör alakú horgony

37 vízi látványelemek Díszítőelem 51 mm Polírozott AISI-316 rozsdamentes acél, Ø 51 mm. Vízágyúhoz Díszítőelem 63 mm Polírozott, Ø 63 mm Díszítőelem 84 mm Kód Standard Nettó Térfogat Mennyiség tömeg (kg) m 3 Polírozott, Ø 84 mm Díszítőelem 129 mm Polírozott, Ø 129 mm Díszítőelem 254 mm Polírozott, Ø 254 mm

38 vízi látványelemek Díszítőelem 600 mm 600 mm-es nyakzuhanyhoz matt külsővel Díszítőelem 600 mm 600 mm-es nyakzuhanyhoz, festett Kézi vezérlő doboz Kézi vezérlő doboz 0,45 kw (0,5 LE) 400 V III Mennyiség 1 kg 0.7 m ,1 kw (1,5 LE) 400 V III ,2 kw (3,0 LE) 400 V III ,65 kw (3,5 LE) 400 V III ,3 kw (4,5 LE) 400 V III Pneumatikus kapcsoló teljes felszereléssel Pneumatikus kapcsoló beépítőházzal, falátvezetéssel, mipolan csővel kapcsoló szekrénnyel, tömítéssel és csavarokkal. Lehetővé teszi a látványelemek indítását és leállítását közvetlenül a medencéből. Mennyiség kg m Betonmedencékhez 3 2,2 kw (3,0 LE) 400 V III ,45 kw (0,5 LE) 400 V III ,1 kw (1,5 LE) 400 V III Előregyártott medencékhez 2,2 kw (3,0 LE) 400 V III ,45 kw (0,5 LE) 400 V III ,1 kw (1,5 LE) 400 V III
