1 Vízálló szekrények IP65

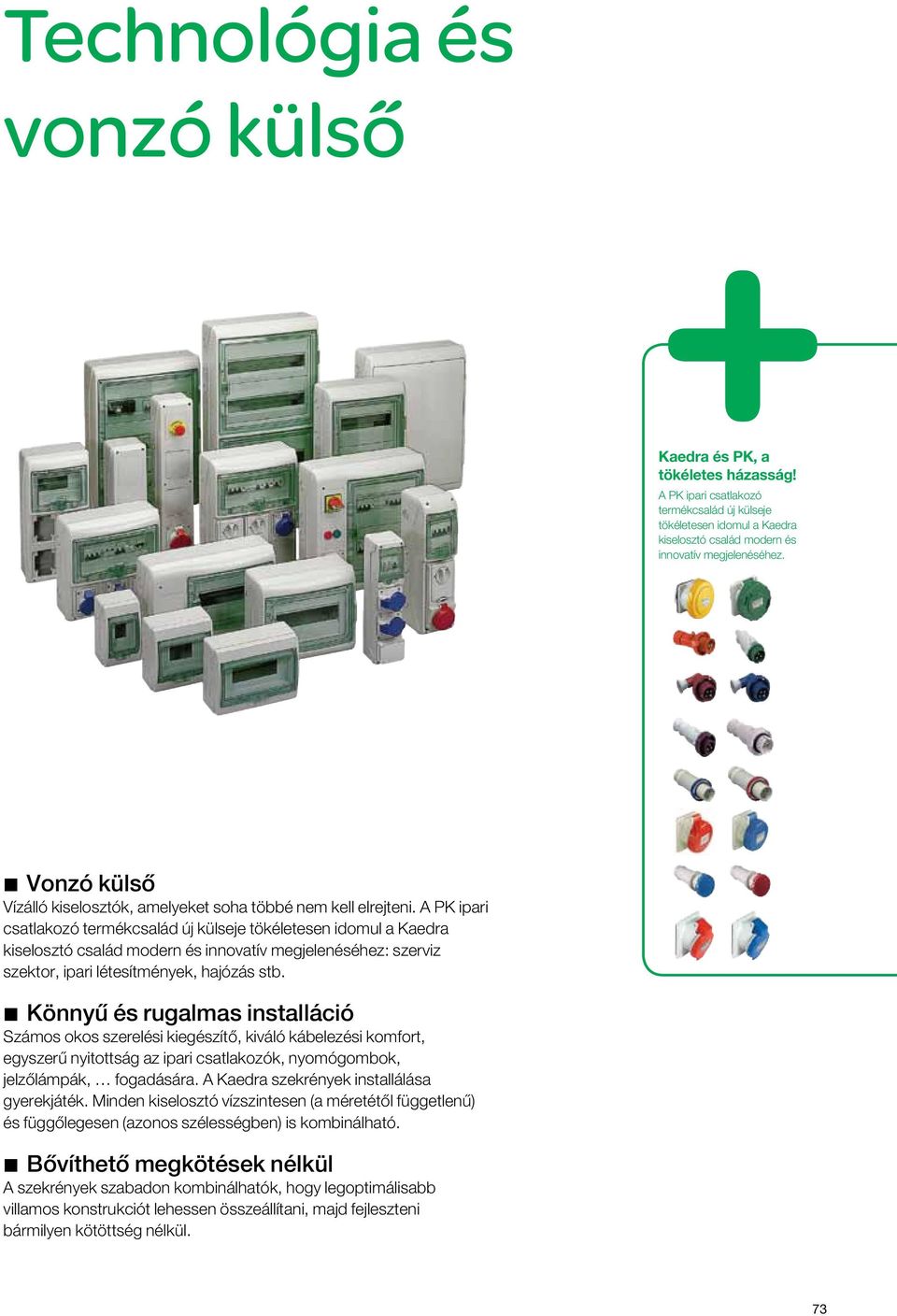

2 Technológia és vonzó külső és PK, a tökéletes házasság! A PK ipari csatlakozó termékcsalád új külseje tökéletesen idomul a kiselosztó család modern és innovatív megjelenéséhez. Vonzó külső Vízálló kiselosztók, amelyeket soha töé nem kell elrejteni. A PK ipari csatlakozó termékcsalád új külseje tökéletesen idomul a kiselosztó család modern és innovatív megjelenéséhez: szerviz szektor, ipari létesítmények, hajózás stb. Könnyű és rugalmas installáció Számos okos szerelési kiegészítő, kiváló kábelezési komfort, egyszerű nyitottság az ipari csatlakozók, nyomógombok, jelzőlámpák, fogadására. A szekrények installálása gyerekjáték. Minden kiselosztó vízszintesen (a méretétől függetlenű) és függőlegesen (azonos szélességben) is kombinálható. Bővíthető megkötések nélkül A szekrények szabadon kombinálhatók, hogy legoptimálisa villamos konstrukciót lehessen összeállítani, majd fejleszteni bármilyen kötöttség nélkül. 73

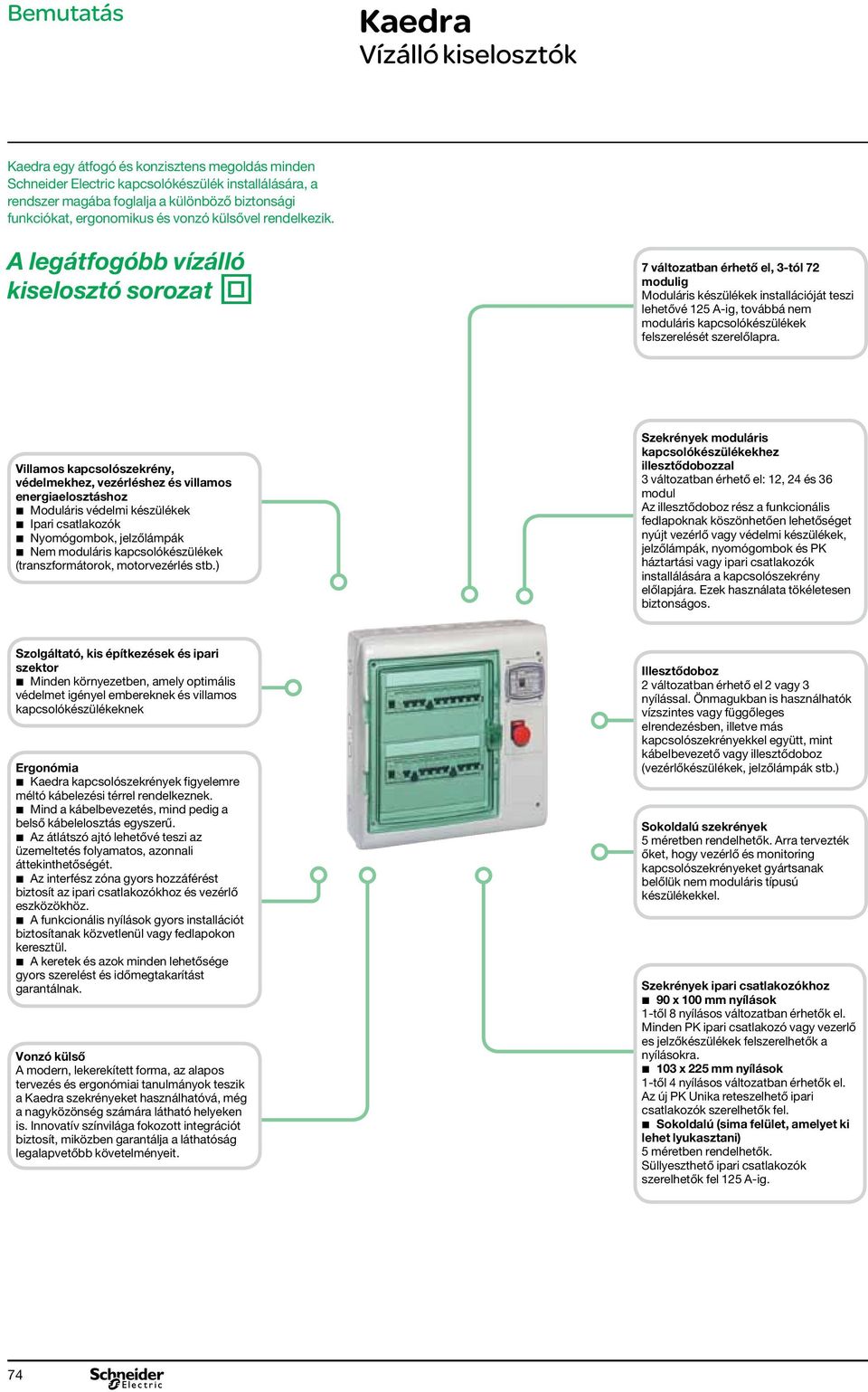

3 Bemutatás Vízálló kiselosztók egy átfogó és konzisztens megoldás minden Schneider Electric kapcsolókészülék installálására, a rendszer magába foglalja a különböző biztonsági funkciókat, ergonomikus és vonzó külsővel rendelkezik. A legátfogó vízálló kiselosztó sorozat i 7 változatban érhető el, 3-tól 72 modulig Moduláris készülékek installációját teszi lehetővé 125 A-ig, továá nem moduláris kapcsolókészülékek felszerelését szerelőlapra. Villamos kapcsolószekrény, védelmekhez, vezérléshez és villamos energiaelosztáshoz Moduláris védelmi készülékek Ipari csatlakozók Nyomógombok, jelzőlámpák Nem moduláris kapcsolókészülékek (transzformátorok, motorvezérlés stb.) Szekrények moduláris kapcsolókészülékekhez illesztődobozzal 3 változatban érhető el: 12, 24 és 36 modul Az illesztődoboz rész a funkcionális fedlapoknak köszönhetően lehetőséget nyújt vezérlő vagy védelmi készülékek, jelzőlámpák, nyomógombok és PK háztartási vagy ipari csatlakozók installálására a kapcsolószekrény előlapjára. Ezek használata tökéletesen biztonságos. Szolgáltató, kis építkezések és ipari szektor Minden környezetben, amely optimális védelmet igényel embereknek és villamos kapcsolókészülékeknek Ergonómia kapcsolószekrények figyelemre méltó kábelezési térrel rendelkeznek. Mind a kábelbevezetés, mind pedig a belső kábelelosztás egyszerű. Az átlátszó ajtó lehetővé teszi az üzemeltetés folyamatos, azonnali áttekinthetőségét. Az interfész zóna gyors hozzáférést biztosít az ipari csatlakozókhoz és vezérlő eszközökhöz. A funkcionális nyílások gyors installációt biztosítanak közvetlenül vagy fedlapokon keresztül. A keretek és azok minden lehetősége gyors szerelést és időmegtakarítást garantálnak. Vonzó külső A modern, lekerekített forma, az alapos tervezés és ergonómiai tanulmányok teszik a szekrényeket használhatóvá, még a nagyközönség számára látható helyeken is. Innovatív színvilága fokozott integrációt biztosít, miközben garantálja a láthatóság legalapvető követelményeit. Illesztődoboz 2 változatban érhető el 2 vagy 3 nyílással. Önmagukban is használhatók vízszintes vagy függőleges elrendezésben, illetve más kapcsolószekrényekkel együtt, mint kábelbevezető vagy illesztődoboz (vezérlőkészülékek, jelzőlámpák stb.) Sokoldalú szekrények 5 méretben rendelhetők. Arra tervezték őket, hogy vezérlő és monitoring kapcsolószekrényeket gyártsanak belőlük nem moduláris típusú készülékekkel. Szekrények ipari csatlakozókhoz 90 x 100 mm nyílások 1-től 8 nyílásos változatban érhetők el. Minden PK ipari csatlakozó vagy vezerlő es jelzőkészülékek felszerelhetők a nyílásokra. 103 x 225 mm nyílások 1-től 4 nyílásos változatban érhetők el. Az új PK Unika reteszelhető ipari csatlakozók szerelhetők fel. Sokoldalú (sima felület, amelyet ki lehet lyukasztani) 5 méretben rendelhetők. Süllyeszthető ipari csatlakozók szerelhetők fel 125 A-ig. 74

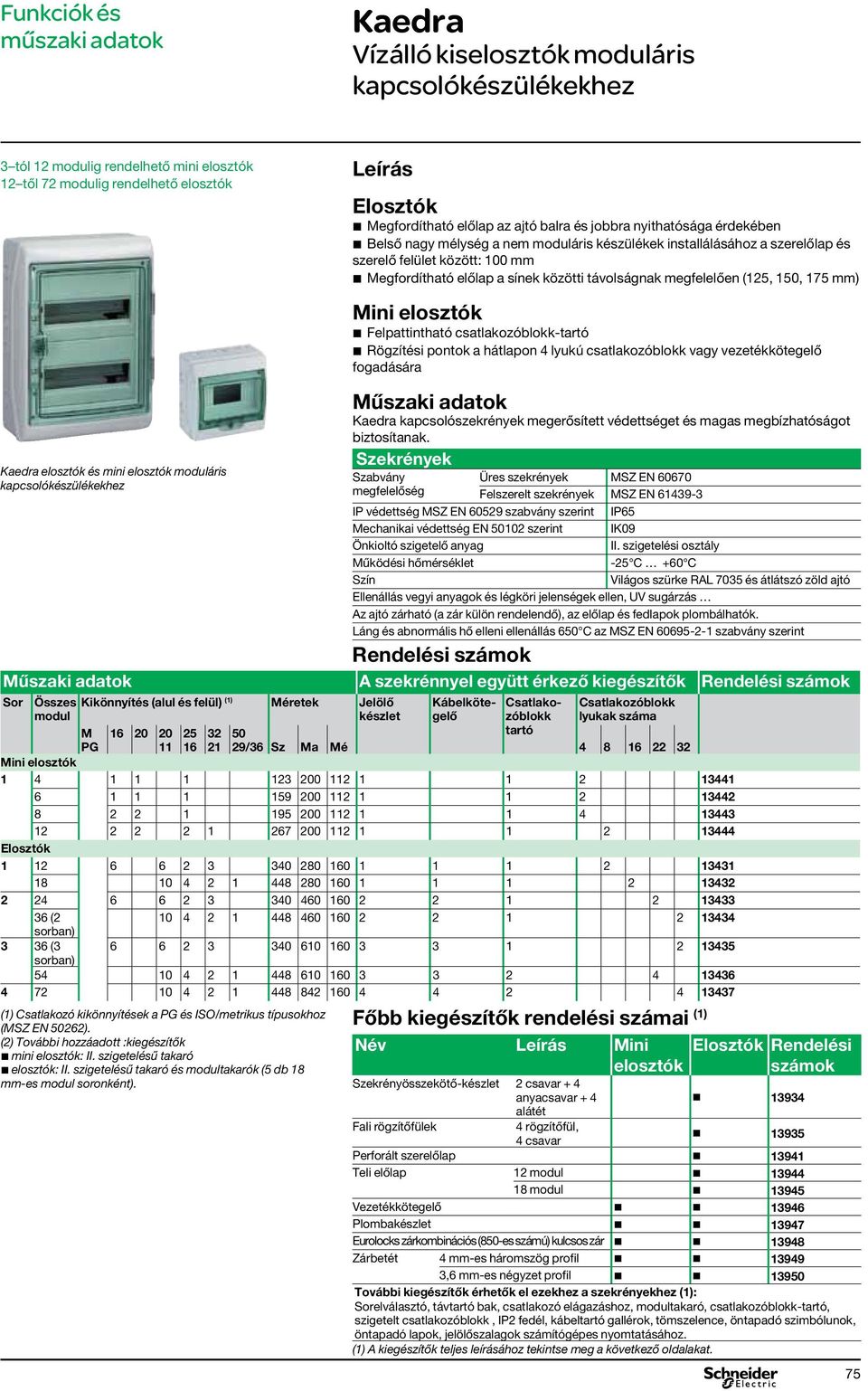

4 Funkciók és műszaki adatok Vízálló kiselosztók moduláris kapcsolókészülékekhez 3 tól 12 modulig rendelhető mini elosztók 12 től 72 modulig rendelhető elosztók Elosztók Megfordítható előlap az ajtó balra és jora nyithatósága érdekében Belső nagy mélység a nem moduláris készülékek installálásához a szerelőlap és szerelő felület között: 100 mm Megfordítható előlap a sínek közötti távolságnak megfelelően (125, 150, 175 mm) elosztók és mini elosztók moduláris kapcsolókészülékekhez Mini elosztók Felpattintható csatlakozóblokk-tartó Rögzítési pontok a hátlapon 4 lyukú csatlakozóblokk vagy vezetékkötegelő fogadására Műszaki adatok kapcsolószekrények megerősített védettséget és magas megbízhatóságot biztosítanak. Szekrények Szabvány megfelelőség Üres szekrények MSZ EN Felszerelt szekrények MSZ EN IP65 IK09 II. szigetelési osztály -25 C +60 C Világos szürke RAL 7035 és átlátszó zöld ajtó IP védettség MSZ EN szabvány szerint Mechanikai védettség EN szerint Önkioltó szigetelő anyag Működési hőmérséklet Szín Ellenállás vegyi anyagok és légköri jelenségek ellen, UV sugárzás Az ajtó zárható (a zár külön rendelendő), az előlap és fedlapok plombálhatók. Láng és abnormális hő elleni ellenállás 650 C az MSZ EN szabvány szerint Műszaki adatok A szekrénnyel együtt érkező kiegészítők Sor Összes modul Kikönnyítés (alul és felül) (1) Méretek Jelölő készlet M PG Kábelkötegelő Csatlakozóblokk tartó Csatlakozóblokk lyukak száma 50 29/36 Sz Ma Mé Mini elosztók Elosztók ( sorban) 3 36 ( sorban) (1) Csatlakozó kikönnyítések a PG és ISO/metrikus típusokhoz (MSZ EN 50262). (2) Továi hozzáadott :kiegészítők b mini elosztók: II. szigetelésű takaró b elosztók: II. szigetelésű takaró és modultakarók (5 db 18 mm-es modul soronként). Fő kiegészítők rendelési számai (1) Név Mini elosztók Elosztók Rendelési számok Szekrényösszekötő-készlet 2 csavar + 4 anyacsavar + 4 b alátét Fali rögzítőfülek 4 rögzítőfül, 4 csavar b Perforált szerelőlap b Teli előlap 12 modul b modul b Vezetékkötegelő b b Plombakészlet b b Eurolocks zárkombinációs (850-es számú) kulcsos zár b b Zárbetét 4 mm-es háromszög profil b b ,6 mm-es négyzet profil b b Továi kiegészítők érhetők el ezekhez a szekrényekhez (1): Sorelválasztó, távtartó bak, csatlakozó elágazáshoz, modultakaró, csatlakozóblokk-tartó, szigetelt csatlakozóblokk, IP2 fedél, kábeltartó gallérok, tömszelence, öntapadó szimbólunok, öntapadó lapok, jelölőszalagok számítógépes nyomtatásához. (1) A kiegészítők teljes leírásához tekintse meg a következő oldalakat. 75

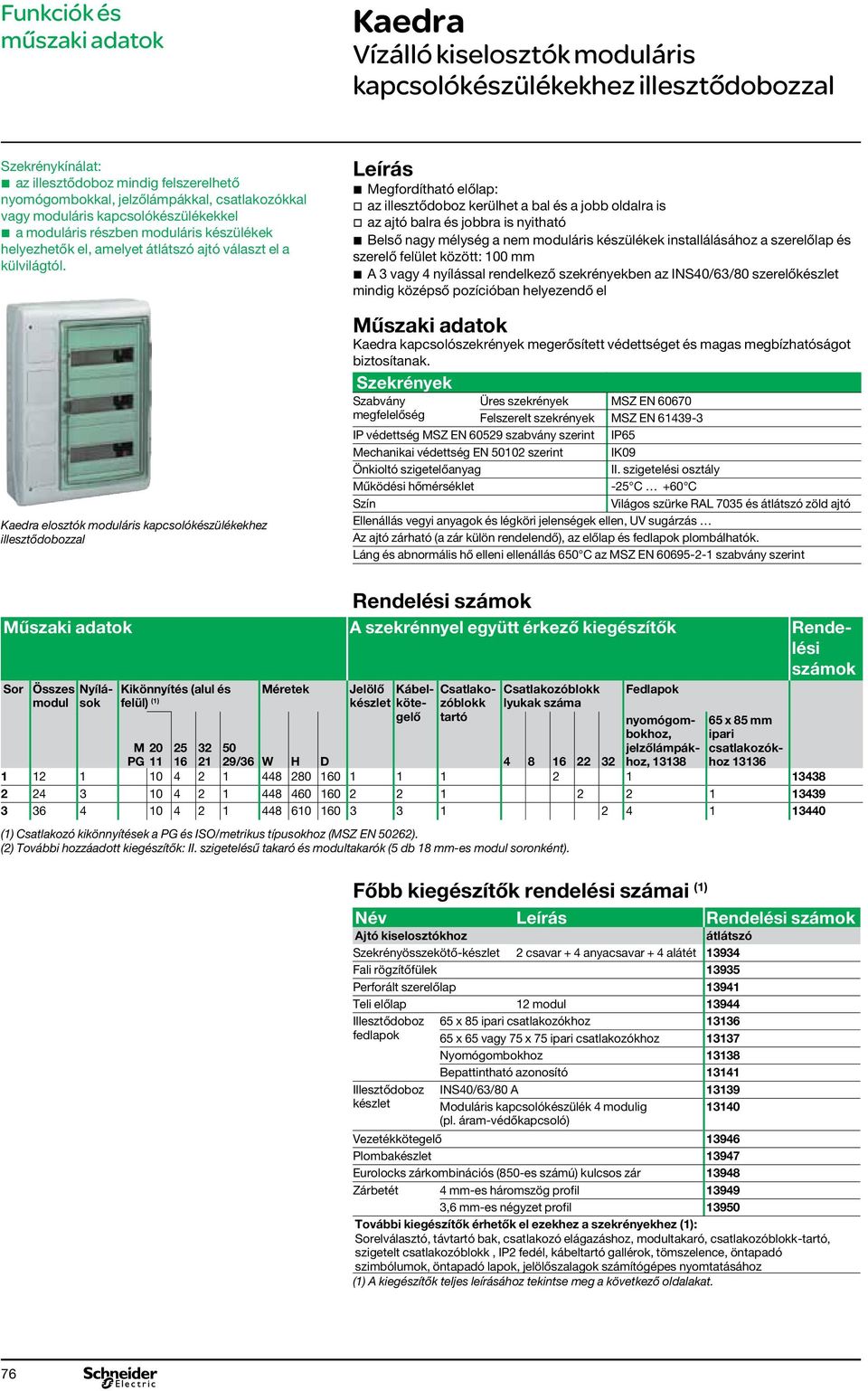

5 Funkciók és műszaki adatok Vízálló kiselosztók moduláris kapcsolókészülékekhez illesztődobozzal Szekrénykínálat: az illesztődoboz mindig felszerelhető nyomógombokkal, jelzőlámpákkal, csatlakozókkal vagy moduláris kapcsolókészülékekkel a moduláris részben moduláris készülékek helyezhetők el, amelyet átlátszó ajtó választ el a külvilágtól. elosztók moduláris kapcsolókészülékekhez illesztődobozzal Megfordítható előlap: vvaz illesztődoboz kerülhet a bal és a jo oldalra is vvaz ajtó balra és jora is nyitható Belső nagy mélység a nem moduláris készülékek installálásához a szerelőlap és szerelő felület között: 100 mm A 3 vagy 4 nyílással rendelkező szekrényekben az INS40/63/80 szerelőkészlet mindig középső pozícióban helyezendő el Műszaki adatok kapcsolószekrények megerősített védettséget és magas megbízhatóságot biztosítanak. Szekrények Szabvány megfelelőség Üres szekrények MSZ EN Felszerelt szekrények MSZ EN IP65 IK09 II. szigetelési osztály -25 C +60 C Világos szürke RAL 7035 és átlátszó zöld ajtó IP védettség MSZ EN szabvány szerint Mechanikai védettség EN szerint Önkioltó szigetelőanyag Működési hőmérséklet Szín Ellenállás vegyi anyagok és légköri jelenségek ellen, UV sugárzás Az ajtó zárható (a zár külön rendelendő), az előlap és fedlapok plombálhatók. Láng és abnormális hő elleni ellenállás 650 C az MSZ EN szabvány szerint Sor Összes modul Műszaki adatok A szekrénnyel együtt érkező kiegészítők Rendelési számok Nyílások Kikönnyítés (alul és Méretek Jelölő Kábel- felül) (1) készlet köte- gelő Csatlakozóblokk tartó Csatlakozóblokk lyukak száma Fedlapok nyomógombokhoz, jelzőlámpákhoz, x 85 mm ipari csatlakozókhoz M 20 PG /36 W H D (1) Csatlakozó kikönnyítések a PG és ISO/metrikus típusokhoz (MSZ EN 50262). (2) Továi hozzáadott kiegészítők: II. szigetelésű takaró és modultakarók (5 db 18 mm-es modul soronként). Fő kiegészítők rendelési számai (1) Név Ajtó kiselosztókhoz átlátszó Szekrényösszekötő-készlet 2 csavar + 4 anyacsavar + 4 alátét Fali rögzítőfülek Perforált szerelőlap Teli előlap 12 modul Illesztődoboz fedlapok Illesztődoboz készlet 65 x 85 ipari csatlakozókhoz x 65 vagy 75 x 75 ipari csatlakozókhoz Nyomógombokhoz Bepattintható azonosító INS40/63/80 A Moduláris kapcsolókészülék 4 modulig (pl. áram-védőkapcsoló) Vezetékkötegelő Plombakészlet Eurolocks zárkombinációs (850-es számú) kulcsos zár Zárbetét 4 mm-es háromszög profil ,6 mm-es négyzet profil Továi kiegészítők érhetők el ezekhez a szekrényekhez (1): Sorelválasztó, távtartó bak, csatlakozó elágazáshoz, modultakaró, csatlakozóblokk-tartó, szigetelt csatlakozóblokk, IP2 fedél, kábeltartó gallérok, tömszelence, öntapadó szimbólumok, öntapadó lapok, jelölőszalagok számítógépes nyomtatásához (1) A kiegészítők teljes leírásához tekintse meg a következő oldalakat. 76

6 Kiegészítők Vízálló kiselosztók Kiselosztó telepítéshez Megnevezés Szekrényösszekötő-készlet 2 csavar + 4 anyacsavar + 4 alátét Összeépítés vízszintesen vagy függőlegesen, az IP65 védettség megtartásával E88346 E88345 Fali rögzítőfülek - 4 rögzítőfül, 4 csavar Lehetővé teszi az elosztó falra rögzítését az elosztó aljában lévő furatok használata nélkül E88348 E88347 Sorelválasztó Távtartó bak - 2 db 1 méteres, levágható IP2-es szigetelt lapkák pl. külön erős- és gyengeáramú zónák kialakítására használatosak. Használatával a kiselosztó és a fal között helyet lehet biztosítani a kiselosztó mögött elvezetni kívánt kábelek számára E88355 Teli előlap Lehetővé teszi egy zóna eltakarását, ahol nincs moduláris készülék. 12 osztás osztás Modultakaró (10 x 5 osztás) A homloklapra pattintható, eltakarja a készüléknélküli helyeket E88350 Csatlakozó elágazáshoz Kapcsolókészülékek beépítéséhez Elágazó kábelek rendezett bevezetéséhez. 340 mm széles kiselosztó mm széles kiselosztó Megnevezés Funkcionális fedlapok 90 x 100 mm nyíláshoz Nyílás adapter (csavarozható) 65 x 85 mm-es csatlakozóaljzatokhoz E88352 Takarólemez (csavarozható) 65 x 65 mm-es vagy 75 x 75 mm-es csatlakozóaljzathoz (törpefeszültség), kiüthető könnyítéssel E95165 E88843 Takarólemez (felpattintható) 16 mm-es vagy 22 mm-es nyomógombhoz, jelzőlámpákhoz vagy kapcsolóhoz b b 16 mm-es átmérőjű: középen 1 férőhelyet kell kifúrni vagy 4 könnyítést kiütni b b 22 mm-es átmérőjű: középen 1 férőhelyet kell kifúrni vagy 2 könnyítést mindkét oldalon kiütni Bepattintható azonosító E88354 Funkcionális fedlapok 103 x 225 mm nyíláshoz Nyílás adapter (csavarozható) 2 nyílással 65 x 85 mm-es és 90 x 100 mm-es E88820 Takarólemez (csavarozható) egy 65 x 65 mm-es vagy 75 x 75 mm-es kikönnyítéssel és üres felülettel Nyílás adapter (csavarozható) 63A-es 100 x 107 mm csatlakozóaljzatokhoz Csatlakozó elágazáshoz 90 x 100 mm-es nyíláshoz Moduláris készülékhez INS A (sín + fedél) E88353 E88819 E88844 E88351 Illesztődoboz maximum 4 modulos készülékekhez Pl. áram-védőkapcsoló (sín + fedél + membrán) Perforált szerelőlemez x 250 mm Felcsavarozható a nem moduláris készülékek rögzítése céljából

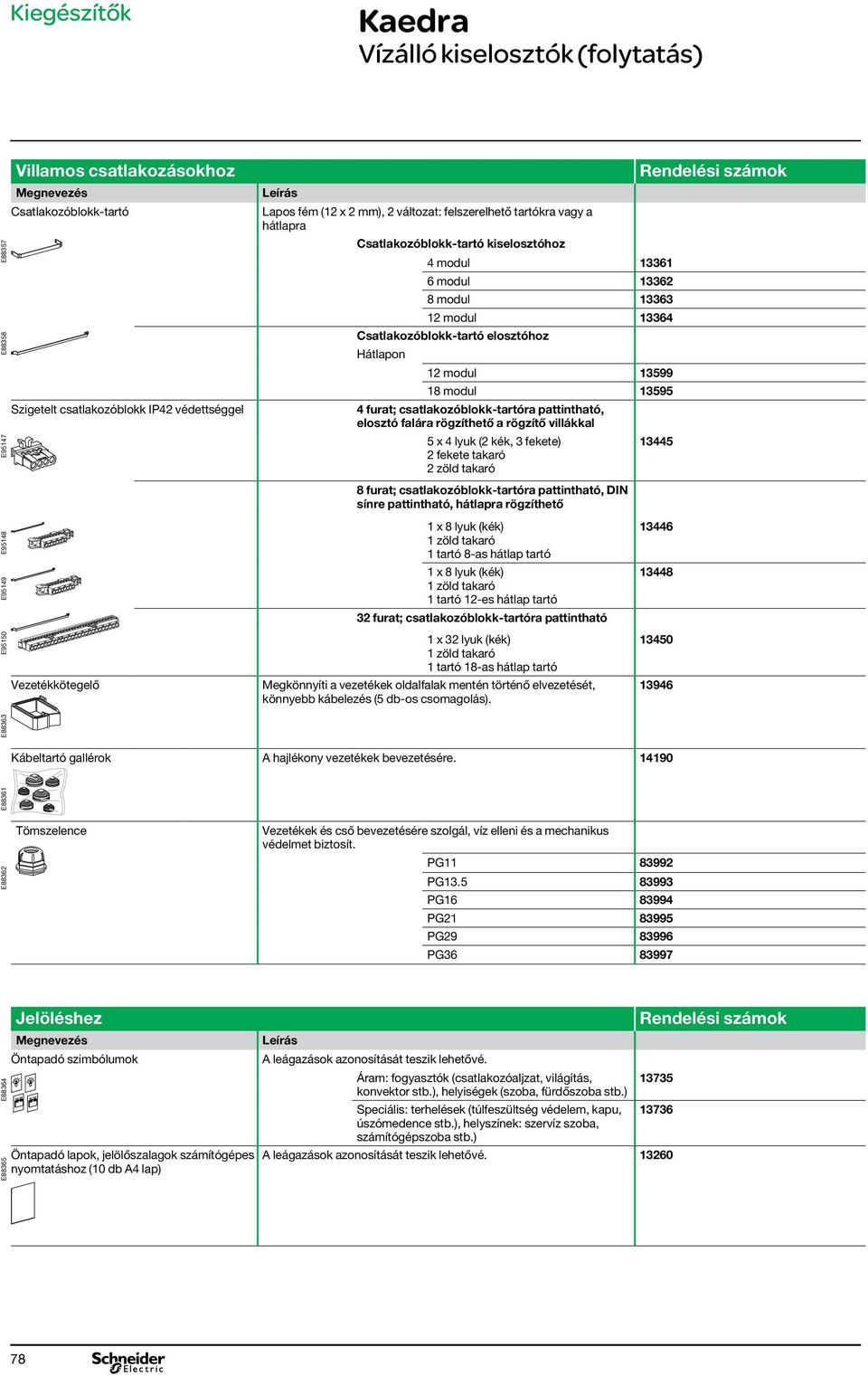

7 Kiegészítők Vízálló kiselosztók (folytatás) E88357 E88358 E95150 E95149 E95148 E95147 Villamos csatlakozásokhoz Megnevezés Csatlakozóblokk-tartó Lapos fém (12 x 2 mm), 2 változat: felszerelhető tartókra vagy a hátlapra Csatlakozóblokk-tartó kiselosztóhoz 4 modul modul modul modul Csatlakozóblokk-tartó elosztóhoz Hátlapon 12 modul modul Szigetelt csatlakozóblokk IP42 védettséggel 4 furat; csatlakozóblokk-tartóra pattintható, elosztó falára rögzíthető a rögzítő villákkal 5 x 4 lyuk (2 kék, 3 fekete) fekete takaró 2 zöld takaró Vezetékkötegelő 8 furat; csatlakozóblokk-tartóra pattintható, DIN sínre pattintható, hátlapra rögzíthető 1 x 8 lyuk (kék) 1 zöld takaró 1 tartó 8-as hátlap tartó 1 x 8 lyuk (kék) 1 zöld takaró 1 tartó 12-es hátlap tartó 32 furat; csatlakozóblokk-tartóra pattintható 1 x 32 lyuk (kék) 1 zöld takaró 1 tartó 18-as hátlap tartó Megkönnyíti a vezetékek oldalfalak mentén történő elvezetését, könnye kábelezés (5 db-os csomagolás) E88363 Kábeltartó gallérok A hajlékony vezetékek bevezetésére E88361 E88362 Tömszelence Vezetékek és cső bevezetésére szolgál, víz elleni és a mechanikus védelmet biztosít. PG PG PG PG PG PG E88364 E88365 Jelöléshez Megnevezés Öntapadó szimbólumok Öntapadó lapok, jelölőszalagok számítógépes nyomtatáshoz (10 db A4 lap) A leágazások azonosítását teszik lehetővé. Áram: fogyasztók (csatlakozóaljzat, világítás, konvektor stb.), helyiségek (szoba, fürdőszoba stb.) Speciális: terhelések (túlfeszültség védelem, kapu, úszómedence stb.), helyszínek: szervíz szoba, számítógépszoba stb.) A leágazások azonosítását teszik lehetővé

8 Kiegészítők Vízálló kiselosztók (folytatás) E88366 Kiselosztók védelméhez Megnevezés Plomba készlet A homloklapoknak a tartószerkezethez történő plombálására (2 csavar), és a modultakaró homloklapra történő rögzítésére (4 kapocs) szolgál E88367 Kulcsos zár Eurolocks zárkombinációs (850-es számú) kulcsos zár, az ajtó- vagy az ajtószárny kilincsébe szerelhető E88368 Zárbetét Zárbetét és kulcsos zár ajtókilincsbe szerelhető 4 mm-es háromszög profil ,6 mm-es négyzet profil Kiselosztók karbantartáshoz Megnevezés Előlap Keret 1 sor Kombinálható egy tösoros keret megvalósításához

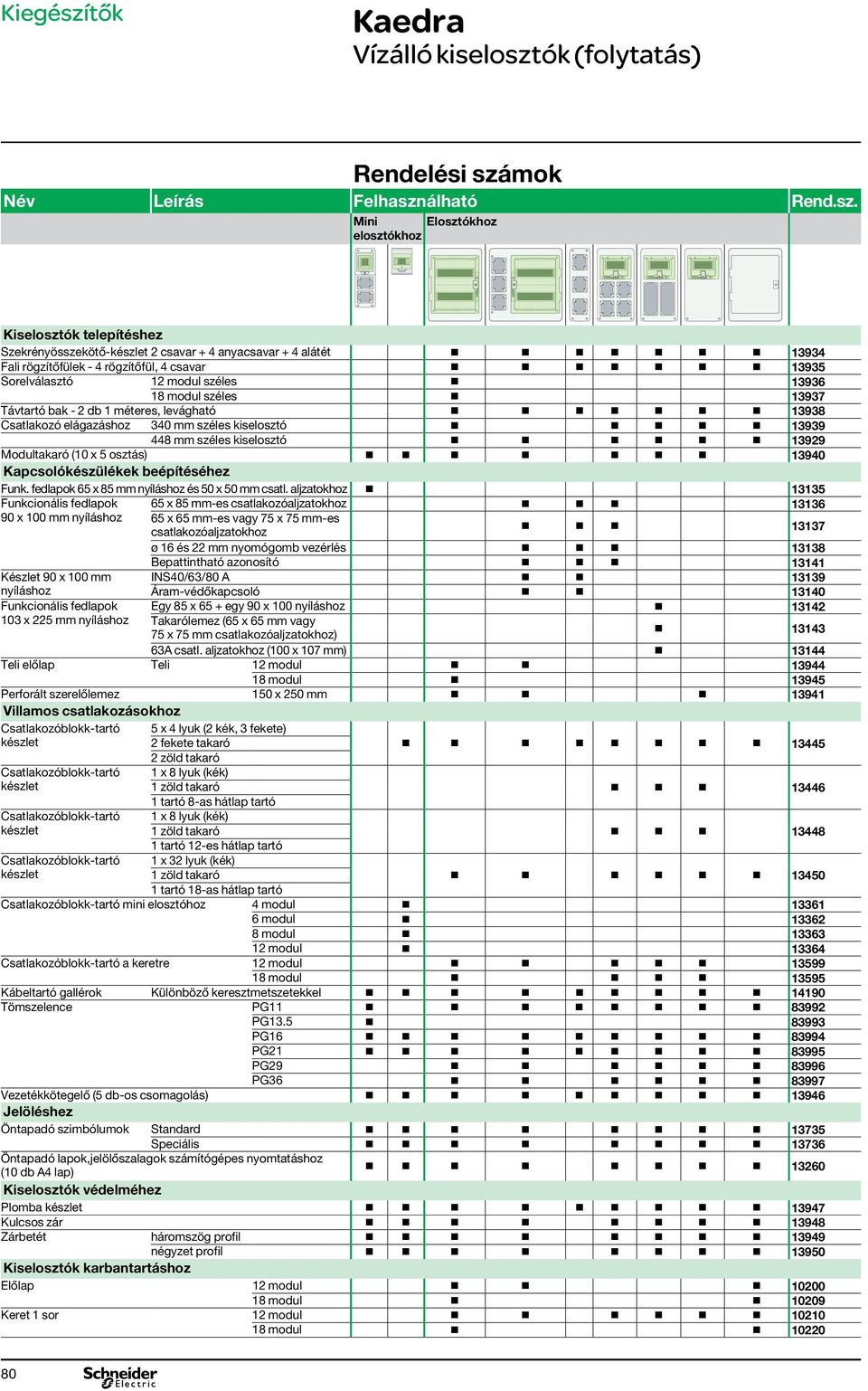

9 Kiegészítők Vízálló kiselosztók (folytatás) Név Felhasználható Rend.sz. Mini Elosztókhoz elosztókhoz Kiselosztók telepítéshez Szekrényösszekötő-készlet 2 csavar + 4 anyacsavar + 4 alátét b b b b b b b Fali rögzítőfülek - 4 rögzítőfül, 4 csavar b b b b b b b Sorelválasztó 12 modul széles b modul széles b Távtartó bak - 2 db 1 méteres, levágható b b b b b b b Csatlakozó elágazáshoz 340 mm széles kiselosztó b b b b b mm széles kiselosztó b b b b b b Modultakaró (10 x 5 osztás) b b b b b b b Kapcsolókészülékek beépítéséhez Funk. fedlapok 65 x 85 mm nyíláshoz és 50 x 50 mm csatl. aljzatokhoz b Funkcionális fedlapok 65 x 85 mm-es csatlakozóaljzatokhoz b b b x 100 mm nyíláshoz 65 x 65 mm-es vagy 75 x 75 mm-es csatlakozóaljzatokhoz b b b ø 16 és 22 mm nyomógomb vezérlés b b b Bepattintható azonosító b b b Készlet 90 x 100 mm INS40/63/80 A b b nyíláshoz Áram-védőkapcsoló b b Funkcionális fedlapok Egy 85 x 65 + egy 90 x 100 nyíláshoz b x 225 mm nyíláshoz Takarólemez (65 x 65 mm vagy 75 x 75 mm csatlakozóaljzatokhoz) b A csatl. aljzatokhoz (100 x 107 mm) b Teli előlap Teli 12 modul b b modul b Perforált szerelőlemez 150 x 250 mm b b b Villamos csatlakozásokhoz Csatlakozóblokk-tartó készlet 5 x 4 lyuk (2 kék, 3 fekete) 2 fekete takaró 2 zöld takaró b b b b b b b b Csatlakozóblokk-tartó készlet 1 x 8 lyuk (kék) 1 zöld takaró 1 tartó 8-as hátlap tartó b b b Csatlakozóblokk-tartó készlet 1 x 8 lyuk (kék) 1 zöld takaró 1 tartó 12-es hátlap tartó b b b Csatlakozóblokk-tartó készlet 1 x 32 lyuk (kék) 1 zöld takaró 1 tartó 18-as hátlap tartó b b b b b b Csatlakozóblokk-tartó mini elosztóhoz 4 modul b modul b modul b modul b Csatlakozóblokk-tartó a keretre 12 modul b b b b b modul b b b b Kábeltartó gallérok Különböző keresztmetszetekkel b b b b b b b b b Tömszelence PG11 b b b b b b b b PG13.5 b PG16 b b b b b b b b b PG21 b b b b b b b b b PG29 b b b b b b PG36 b b b b b b Vezetékkötegelő (5 db-os csomagolás) b b b b b b b b b Jelöléshez Öntapadó szimbólumok Standard b b b b b b b b Speciális b b b b b b b b Öntapadó lapok,jelölőszalagok számítógépes nyomtatáshoz (10 db A4 lap) b b b b b b b b Kiselosztók védelméhez Plomba készlet b b b b b b b b b Kulcsos zár b b b b b b b b Zárbetét háromszög profil b b b b b b b b négyzet profil b b b b b b b b Kiselosztók karbantartáshoz Előlap 12 modul b b b modul b b Keret 1 sor 12 modul b b b b b b modul b b

10 Méretek Vízálló kiselosztók E94261 Kikönnyítések Az új európai szabvány, az MSZ EN átalánosítja a metrikus méreteket a tömszelencékhez. Az átállás megkönnyítése érdekében a teljes kiselosztó sorozat kikönnyítéseket tartalmaz, amely megfelel mind az ISO/metrikus, mind pedig a PG szabványosításnak. Minden kikönnyítést megjelöltek: egyszerű kikönnyítés, amely a metrikus tömszelencéknek felel meg: E94262 dupla kikönnyítés: vvkülső: kikönnyítés, amely az ISO/metrikus tömszelencéknek felel meg vvbelső: kikönnyítés, amely a PG tömszelencéknek felel meg DB Tömszelencék Kikönnyítés típusa Kábel keresztmetszetek (mm) M M M M M PG PG PG PG PG Összeépíthetőség A kiselosztók összeépíthetők: vízszintesen, függetlenül a magasság mérettől (lásd az ábrát alá) függőlegesen, ha a szélesség méret azonos. Használja a szekrényösszekötő-készletet, amelynek rendelésszáma (2 csavar + 4 anyacsavar + 4 alátét) a dupla nyíllal jelölt M32 kikönnyítésben. Kábelek átvezetése a kiselosztók között lehetséges, az IP65 védettség megtartásával. DB Ø M32 81

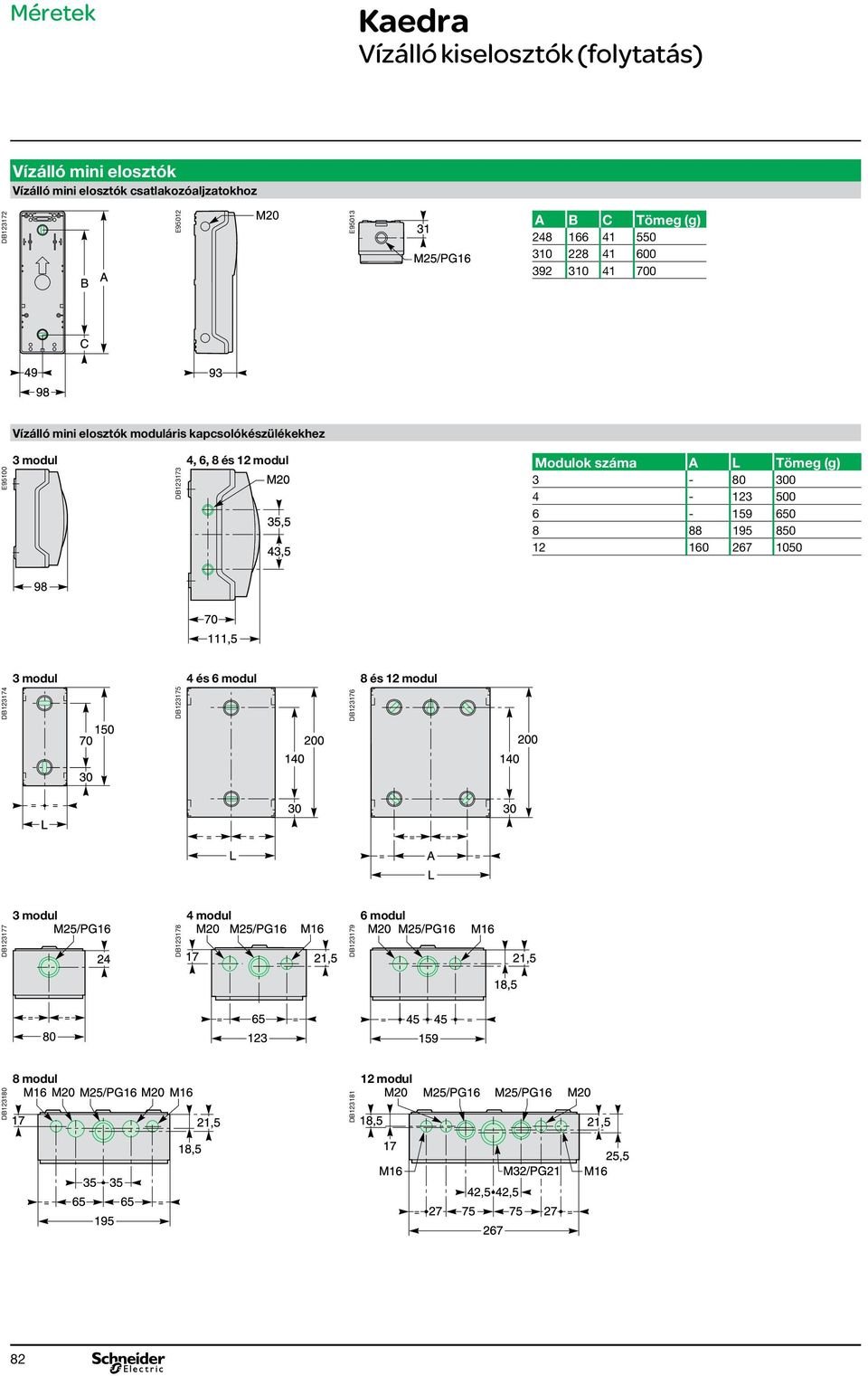

11 Méretek Vízálló kiselosztók (folytatás) Vízálló mini elosztók Vízálló mini elosztók csatlakozóaljzatokhoz DB E95012 E95013 A B C Tömeg (g) Vízálló mini elosztók moduláris kapcsolókészülékekhez E modul 4, 6, 8 és 12 modul DB Modulok száma A L Tömeg (g) modul 4 és 6 modul 8 és 12 modul DB DB DB modul 4 modul 6 modul DB DB DB modul 12 modul DB DB

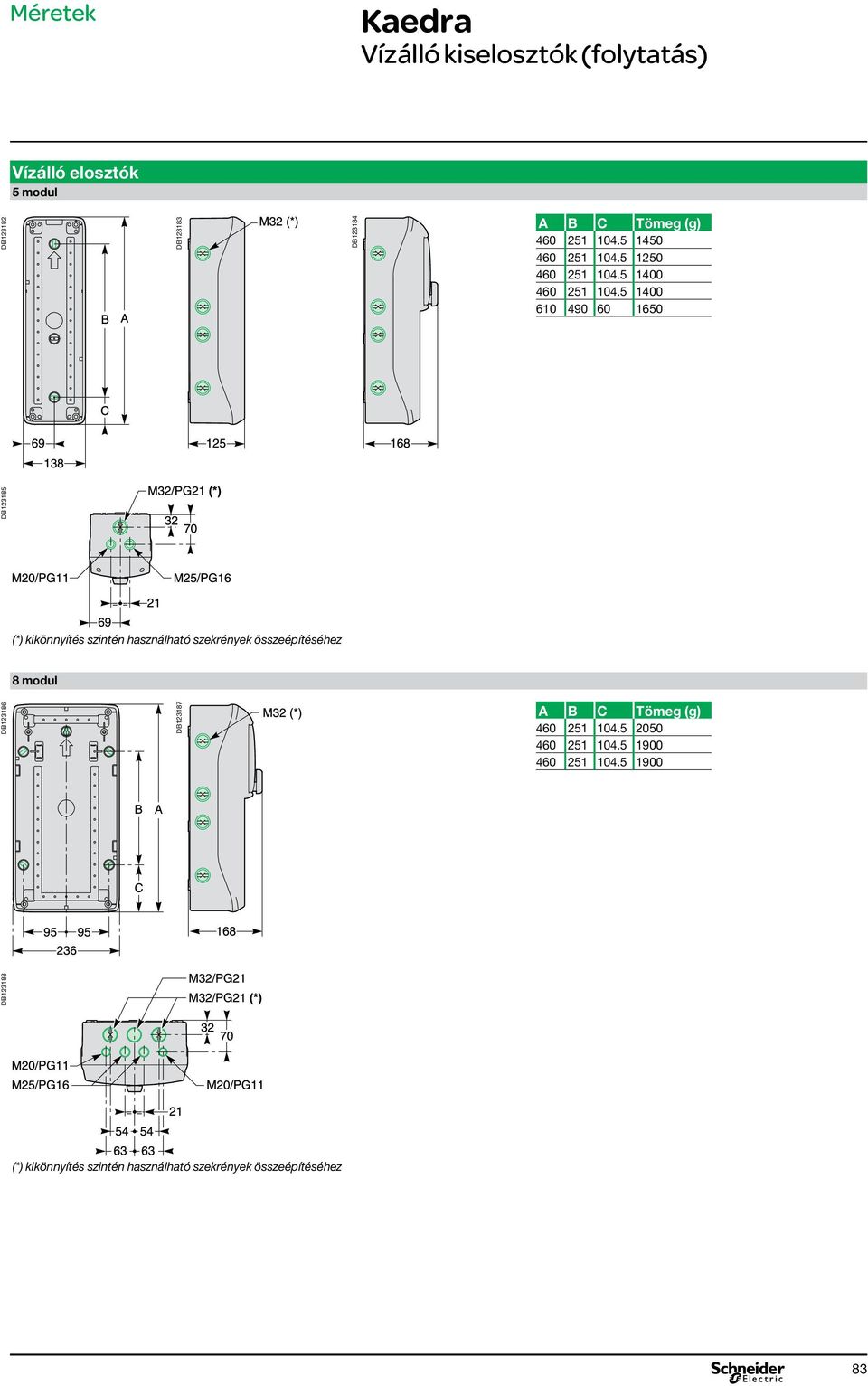

12 Méretek Vízálló kiselosztók (folytatás) Vízálló elosztók 5 modul A B C Tömeg (g) (*) kikönnyítés szintén használható szekrények összeépítéséhez 8 modul A B C Tömeg (g) DB DB DB DB DB DB DB (*) kikönnyítés szintén használható szekrények összeépítéséhez 83

13 Méretek Vízálló kiselosztók (folytatás) Vízálló elosztók modul A B C Tömeg (g) (*) kikönnyítés szintén használható szekrények összeépítéséhez modul A B C Tömeg (g) DB DB DB DB DB DB DB DB (*) kikönnyítés szintén használható szekrények összeépítéséhez 84
