1 Költséghatékony megoldások Energiaellátás épületekben és ipari létesítményekben

2 Biztonságos A Schneider Electric márkanévnek megfelelően: minőség és biztonság Megbízható Megfelel minden szükséges szabványnak és elvárásnak Egyszerű Egyszerűsített kínálat, csak az, amire szükség van 2

3 Legfontosa értékek Az alkalmazások 90% megvalósítható a kínálattal -a A kínálat, amire Önnek épp szüksége van Költséghatékony kínálatunk csak azokat a termékeket tartalmazza, amire Önnek mindennap szüksége van. Csökkentett készlet 30% Költséghatékony kínálat, optimális befektetés Csak azért fizessen, amire szüksége van: kiváló tartósság és csak azok a tulajdonságok, amelyekre Önnek szüksége van, mindez csökkentett készletekkel és könnyű rendelhetőséggel. Folyamatos elérhetőség a Schneider Electric magyarországi raktárbázisából, és kiterjedt nagy- és kiskereskedelmi hálózatából. 100% elkötelezettség a minőség mellett Az elvárt minőség Schneider Electric mérnöki munka, minőségi és fejlett gyártás, valamint prémium anyagok. 3

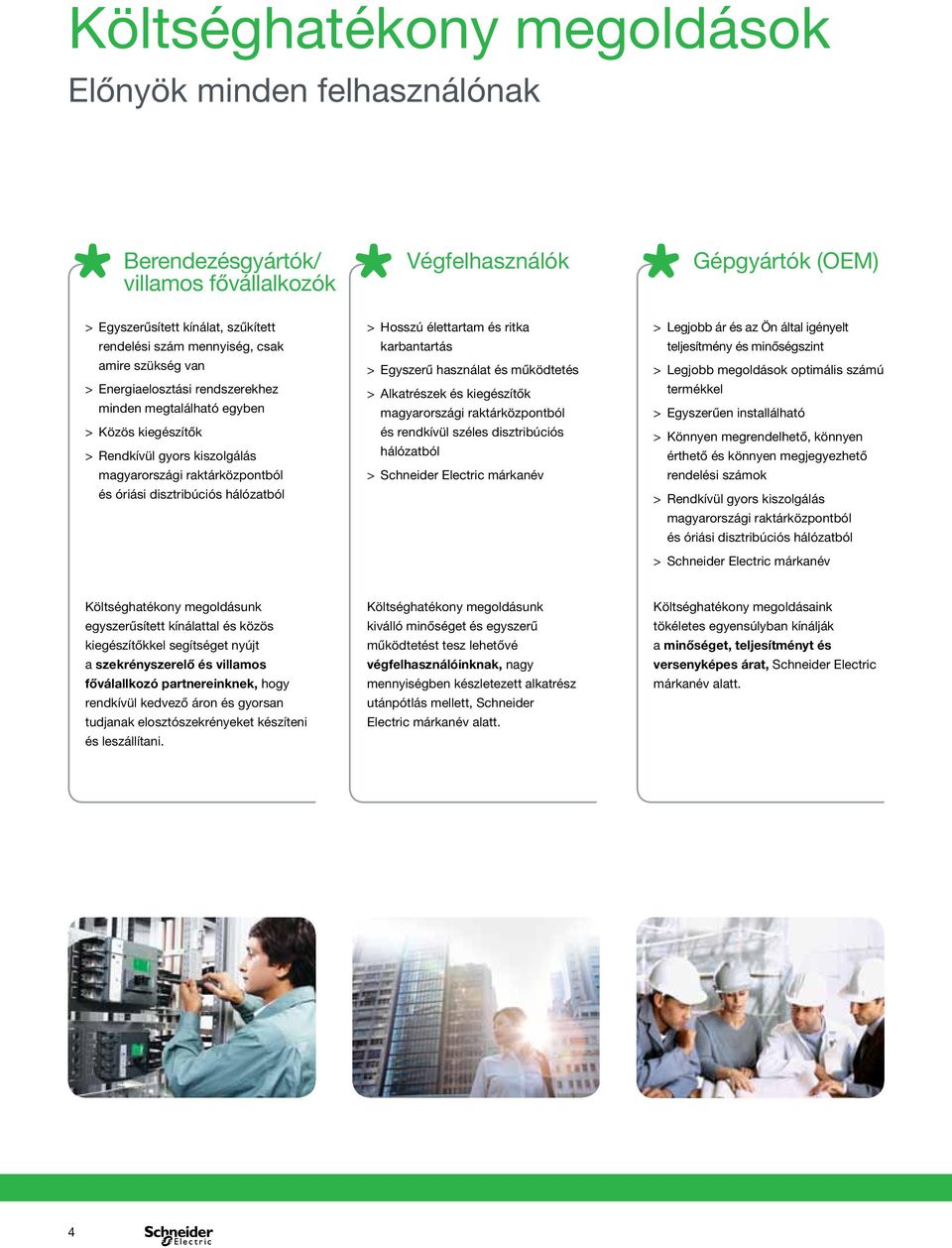

4 Költséghatékony megoldások Előnyök minden felhasználónak Berendezésgyártók/ villamos fővállalkozók Végfelhasználók Gépgyártók (OEM) > > Egyszerűsített kínálat, szűkített rendelési szám mennyiség, csak amire szükség van > > Energiaelosztási rendszerekhez minden megtalálható egyben > > Közös kiegészítők > > Rendkívül gyors kiszolgálás magyarországi raktárközpontból és óriási disztribúciós hálózatból > > Hosszú élettartam és ritka karbantartás > > Egyszerű használat és működtetés > > Alkatrészek és kiegészítők magyarországi raktárközpontból és rendkívül széles disztribúciós hálózatból > > Schneider Electric márkanév > > Legjo ár és az Ön által igényelt teljesítmény és minőségszint > > Legjo megoldások optimális számú termékkel > > Egyszerűen installálható > > Könnyen megrendelhető, könnyen érthető és könnyen megjegyezhető rendelési számok > > Rendkívül gyors kiszolgálás magyarországi raktárközpontból és óriási disztribúciós hálózatból > > Schneider Electric márkanév Költséghatékony megoldásunk egyszerűsített kínálattal és közös kiegészítőkkel segítséget nyújt a szekrényszerelő és villamos főválallkozó partnereinknek, hogy rendkívül kedvező áron és gyorsan tudjanak elosztószekrényeket készíteni és leszállítani. Költséghatékony megoldásunk kiválló minőséget és egyszerű működtetést tesz lehetővé végfelhasználóinknak, nagy mennyiségben készletezett alkatrész utánpótlás mellett, Schneider Electric márkanév alatt. Költséghatékony megoldásaink tökéletes egyensúlyban kínálják a minőséget, teljesítményt és versenyképes árat, Schneider Electric márkanév alatt. 4

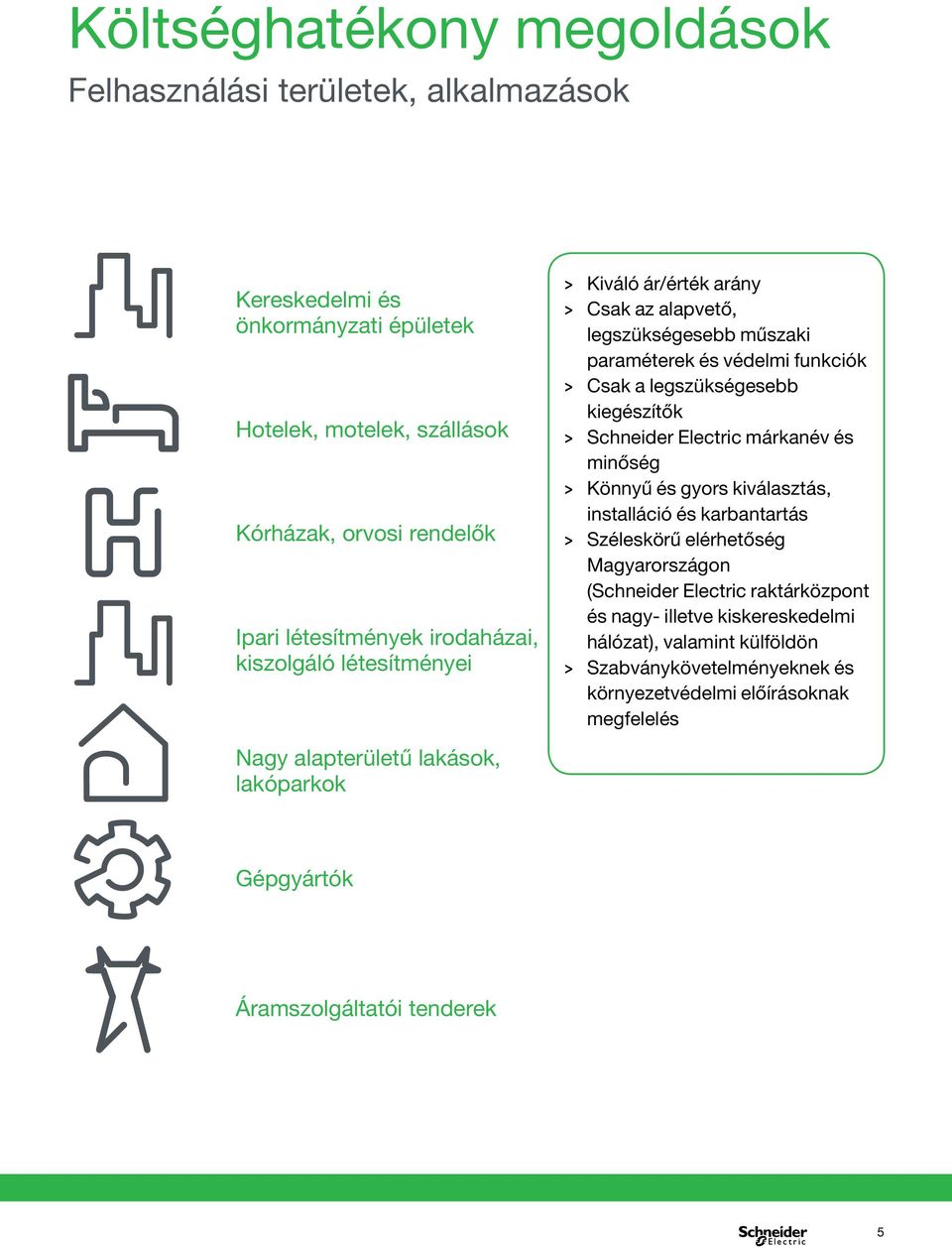

5 Költséghatékony megoldások Felhasználási területek, alkalmazások Kereskedelmi és önkormányzati épületek Hotelek, motelek, szállások Kórházak, orvosi rendelők Ipari létesítmények irodaházai, kiszolgáló létesítményei Nagy alapterületű lakások, lakóparkok > > Kiváló ár/érték arány > > Csak az alapvető, legszükségese műszaki paraméterek és védelmi funkciók > > Csak a legszükségese kiegészítők > > Schneider Electric márkanév és minőség > > Könnyű és gyors kiválasztás, installáció és karbantartás > > Széleskörű elérhetőség Magyarországon (Schneider Electric raktárközpont és nagy- illetve kiskereskedelmi hálózat), valamint külföldön > > Szabványkövetelményeknek és környezetvédelmi előírásoknak megfelelés Gépgyártók Áramszolgáltatói tenderek 5

6 6

7 Tartalomjegyzék Mérőkészülékek 8 PM1000 teljesítménymérő sorozat 9 Megszakítók 12 EasyPact CVS megszakítók 13 EasyPact CVS100BS megszakítók 25 EasyPact EZC megszakítók 30 Moduláris készülékek 38 ik60n kismegszakítók 39 iid K áram-védőkapcsolók 42 ipf K fixbetétes túlfeszültség-korlátozók 44 Acti9 gyűjtősínek 47 Motorvédők és mágneskapcsolók 48 EasyPact TVS mágneskapcsolók 49 EasyPact TVS hővédelmi relék 53 EasyPact TVS hőkioldós-mágneses motorvédők 55 Moduláris műanyag elosztószekrények 58 Easy9 süllyesztett kiselosztók 59 Easy9 falon kívüli kiselosztók 60 Spacial CRN szekrények 62 Tartozékok és kiegészítők 63 Kábelvezetés 64 Rendelési számok listája 66 * A kiadványban található árak ajánlott nettó árak, az ÁFA-t nem tartalmazzák és forintban értendőek. Az árak december 31-ig érvényesek. Az árváltoztatás jogát fenntartjuk. Keresse kínálatunkat az akcióban részt vevő, szerződött kereskedelmi partnereinknél! 7

8 Mérőkészülékek Egyszerű teljesítménymérő alapvető villamos paraméterek mérésére, versenyképes áron. A teljes kínálatunkat itt tekintheti meg: schneider-electric.box.com/koltseghatekony

9 PM1000 teljesítménymérő sorozat Bemutatás és rendelési számok PE86261 PE86260 PowerLogic PM1000 teljesítménymérő. A PowerLogic PM1000 teljesítménymérő sorozat egyszerűen használható, költséghatékony mérőkészülék család, amely villamos installációk megfigyeléséhez szükséges alapvető mérési lehetőségeket kínál. Robosztus konstrukció és kompakt méret jellemzi ezt a maga kategóriájában csúcs, töfunkciós mérőt, amelynek beépítési költsége alacsony és ideális választás vezérlőszekrények, motorvezérlő központok és generátoros alkalmazások mérésére. A PowerLogic PM1000 teljesítménymérő sorozat két változatban érhető el, az alkalmazásspecifikus testreszabás érdekében. PM1000, alapváltozat PM1200, alapváltozat és egy RS485 port Modbus kommunikációhoz. Alkalmazások Teljesítménymérési műveletek. Terheléstanulmányozás és áramkör-optimalizáció. Készülékfelügyelet és -vezérlés. Megelőző karbantartás. Műszaki jellemzők Pontos mérés A mérő megfelel az 1-es pontossági osztálynak az MSZ EN és MSZ EN szabvány szerint. Könnyen leolvasható kijelző A világos alfanumerikus, 15 mm magas LED kijelző 3 sorban képes méréseket megjeleníteni, soronként 4 helyértéken. A kijelző automatikusan beállítja a Kilo, Mega és Giga értékeket. Automatikus képernyőváltás segíti a gyors leolvasást. Analóg terhelés-oszlopdiagram A színes analóg terhelés-oszlopdiagram 12 szegmenses kijelzőn mutatja meg a teljes terhelés százalékában az aktuális terhelési értéket. Turbo Key gyorselérésű gomb az információk gyors eléréséhez A Turbo Key gyors elérésű nyomógomb lehetővé teszi a legfontosa paraméterek azonnali leolvasását vagy a beállítási menübe lépést, egyetlen gombnyomással. Gyors és könnyű beépítés A beállítási menü az előlapi nyomógombokon keresztül érhető el. A Turbo Key gyorselérésű nyomógomb gyors belépést biztosít. Közvetlen csatlakozás a feszültségméréshez 480 VAC (fázis-fázis) feszültségszintig. Színkódos csatlakozókapocs-címke A csatlakozókapcsokon elhelyezett színkódos címkék segítenek a pontos vezetékezésben. Biztonsági beállítások Biztonságos hozzáférés a beállítási paraméterekhez, különleges jelszóvédelmen keresztül. Nyomógomb-reteszelés teszi lehetővé a felhasználó által beállított kijelzőoldal megjelenítését alapértékként. Leírás PM1000 teljesítménymérő alapérték-leolvasással, fogyasztás és átlag METSEPM Ft paraméterek és összegző képernyő, kommunikáció nélkül Ugyanaz, mint a PM1000 plusz RS485 kommunikációs port METSEPM Ft 9

10 PM1000 teljesítménymérő sorozat Funkciók és műszaki paraméterek Továi 9 mm helyigény a mérő mindkét oldalán a panelen belül PowerLogic PM1000 teljesítménymérő sorozat méretadatok. Kiválasztási útmutató PM1000 PM1200 Általános adatok Kis- és középfeszültségű elosztóhálózatokban használható b b Áram- és feszültségmérés pontossága 1,0 % 1,0 % Teljesítménymérés pontossága 1,0 % 1,0 % Fogyasztásmérés pontossága 1,0 % 1,0 % Mintavétel darabszáma periódusonként 20 db mintavétel 50 Hz-en 20 db mintavétel 50 Hz-en Effektív pillanatértékek Áramerősség Fázis és nullavezető b b Feszültség Átlag, fázis feszültség átlag és vonali feszültség átlag b b Frekvencia b b Hatásos, látszólagos teljesítmény Összesen és fázisonként b b Teljesítménytényező Átlag és fázisonként b b Aszimmetria Áram, feszültség b b Fázisszög V & I, L1, L2, L3 között b b RPM (fordulatszám) Csak generátorokhoz, sebességszámítás a generátor b b feszültségkimenete és a gép pólusszáma alapján Fogyasztás értékek Hatásos, meddő és látszólagos fogyasztás b b Átlagértékek Áram Pillanatnyi és legnagyo. b b Hatásos, látszólagos teljesítmény Pillanatnyi és legnagyo. b b A felhasználó által beállítható hatásos, látszólagos teljesítmény* b b * A felhasználó csak egy paramétert választhat ki: A, kw, vagy kva Villamos energia minőségi jellemzők mérése Teljes felharmonikus torzítás Áram, feszültség, fázisonként b b (THD) Továi mérések Működési órák száma (RUN A terhelés működési ideje órákban b b hours) BE órák (ON hours) Üzemóra-számláló b b MEGSZ (INTR) Megszakítások száma b b Kijelző LED kijelző b b Kommunikáció RS485 port - 1 Modbus protokoll - b 10

11 11

12 Megszakítók Állítható termikus-mágneses és elektronikus védelmi kioldóegységek. Verhetetlen ár/érték arány. Kaszkádolási képesség a Schneider Electric megszakítóival. A teljes kínálatunkat itt tekintheti meg: schneider-electric.box.com/koltseghatekony

13 EasyPact CVS megszakítók Bemutatás Megbízható, minőségi megoldás Az új EasyPact CVS öntöttházas megszakítót arra tervezték, hogy a legtö védelmi alkalmazás követelményeinek megfeleljen (kis és közepes méretű épületek esetében 630 A-ig), így a megszakítók és szakaszolókapcsolók árkategóriájukhoz mérten megfelelő szintű teljesítményt és funkcionalitást nyújtanak optimalizált költségek mellett. Zárlati biztonság (Ics=100% Icu) Az EasyPact CVS kínálat két méretben érhető el: A, 25 és 36 ka-es zárlati szilárdsággal, illetve A 36 és 50 ka-es zárlati szilárdsággal. Kompromisszumok nélküli zárlati értékek, mivel az üzemi zárlati megszakítóképessége megegyezik a zárlati határmegszakító képességével (Ics=100% Icu), ugyanúgy mint a Compact NSX megszakítónk esetén. Állítható védelmi egység (TMD-ETS) Az EasyPact CVS megszakító állítható védelmi egységgel rendelkezik A-ig csak termikus-mágneses védelem (0,7-1 In között állítható), 0 A felett elektronikus védelemmel is rendelhető (0,5-1 In között állítható). Hossza élettartam garancia A dupla rotációs érintkezők ívfeszültség-elosztó hatásának köszönhetően az EasyPact CVS csökkenti a villamos berendezésekben jelentkező zárlat negatív hatásait, valamint a hőmérséklet emelkedését a vezetőkben, így biztosítva a hossza élettartamot, a műszerek kise mértékű zavarát, a kábelek és sínek kise terhelését, illetve megkétszerezi a megszakító mechanikus élettartamát. Az EasyPact CVS összes kiegészítője kompatibilis a Compact NSX kínálattal Univerzális előnyök Nemcsak kompatibilis, hanem a kiegészítők rendelési száma is megegyezik a Compact NSX megszakítóhoz tartozó kiegészítőkkel, kivéve néhány szerelőlapot és homloklapot Prisma Plus szekrényekhez. Növelje üzemidejét és csökkentse költségeit Az EasyPact CVS moduláris megszakítót gyorsan, könnyedén lehet telepíteni és könnyű használni, miközben a lehető legnagyo működési biztonságot nyújtja. Úgy tervezték, hogy az általános alkalmazások 90%-a által keltett elvárásokat kielégítse, miközben kifejezetten ügyeltünk a gyártási folyamatok minőségére, hogy biztosítsuk a hosszútávú, költséghatékony működést. (Isc) Az EasyPact CVS kivételes áramkorlátozó képességét a rotációs érintkezőknek köszönheti. Független zárlati áram csúcsértéke (Icu) Független áram Ics = 100% Icu Az EasyPact CVS képes megnövelni az alatta lévő megszakítók zárlati határmegszakítási értékeit, a dupla rotációs érintkezőknek köszönhetően. Korlátozott zárlati áram csúcsértéke (Isc) Tényleges áram Korlátozott zárlati áram Exceptional limiting capacity (t) 13

14 Megszakítók Műszaki adatok és teljesítmény Közös jellemzők Névleges feszültségek Névleges szigetelési feszültség (V) Ui 690 Névleges lökőfeszültség-állóság (kv) Uimp 8 Névleges üzemi feszültség (V) Ue AC 50/60 Hz 4 Alkalmasság leválasztásra IEC/EN igen Alkalmazási kategória A Szennyezettségi fok IEC Megszakítók Teljesítmény Villamos jellemzők az IEC szerint Névleges áram (A) In C Pólusok száma Megszakítóképességek Névleges zárlati határmegszakítóképesség (ka rms) Névleges üzemi zárlati megszakítóképesség (ka rms) Élettartam (C/O ciklus) lcu AC 50/60 Hz 220/2 V 380/415 V 4 V lcs AC 50/60 Hz 220/2 V 380/415 V 4 V Mechanikus Villamos 415V In/2 In Védelem Rövidzárlat elleni védelem Túlterhelés elleni védelem/rövidzárlat elleni védelem Mágneses Termikus-mágneses Elektronikus Nullavezető-védelemmel (Kl-0,5-1) Vigi modul Földzárlatvédelem Beépítés/csatlakozás Méretek és tömeg Méretek (mm) Rögzített mellső csatlakozás 3P Szé x Ma x Mé 4P Súly (kg) Rögzített mellső csatlakozás 3P 4P Csatlakozás Csatlakozókapcsok Fázisszélesség Fázisszéthúzóval/anélkül Nagy Cu és Al kábelek Keresztmetszet mm² 14

15 PB PB CVS100 CVS160 CVS250 CVS0 CVS , 4 3, 4 3, 4 3, 4 3, 4 B F B F B F F N F N b b b b b b b b b b b b b b b b b b b 105 x 161 x x 161 x x 161 x 86 1 x 255 x x 255 x x 161 x 86 1 x 161 x 86 1 x 161 x x 255 x x 255 x 110 1,8 1,8 2,0 4,7 5,2 2,2 2,3 2,6 6,3 7,1 35/45 mm 35/45 mm 35/45 mm 45/52,5 mm 45/52,5 mm 45/70 mm 45/70 mm x 2 4 x 2 15

16 Szakaszkapcsolók Jellemzők és teljesítmények A szakaszkapcsolók esetében a beépítési szabályok hálózatoldali védelmet írnak elő. Azonban az EasyPact CVS NA szakaszkapcsolók saját védelmi funkciót is ellátnak. Közös jellemzők Névleges feszültségek Névleges szigetelési feszültség (V) Ui 690 Névleges lökőfeszültség-állóság (kv) Uimp 8 Névleges üzemi feszültség (V) Ue AC 50/60 Hz 4 Alkalmasság leválasztásra IEC/EN igen Alkalmazási kategória A Szennyezettségi fok IEC Szakaszolókapcsolók Villamos jellemzők az IEC és az EN szerint Termikus áram (A) Ith 50 C Pólusok száma Névleges üzemi áramerősség a le felhasználási kategória függvényében Névleges zárlati bekapcsolóképesség (ka csúcs) Névleges rövid idejű határáram ( a rms) Élettartam (C-O ciklus) Védelem Hozzáadott földzárlat-védelem Jelzés és vezérlés kiegészítők Jelzőérintkezők Feszültségkioldók Beépítés/csatlakozás Méretek (mm) Szé x Ma x Mé Súly (kg) lcm lcw Mechanikai Villamos Vigi modul AC 50/60 Hz 220/2 V 380/415 V 4 V min. (csak szakaszolókapcsoló) max. (hálózatoldali megszakítóval) 1 s 3 s 20 s AC MX munkaáramú kioldók MN feszültségcsökkenési kioldók rögzített, mellső csatlakozás rögzített, mellső csatlakozás 415 V In 3P 4P 3P 4P 16

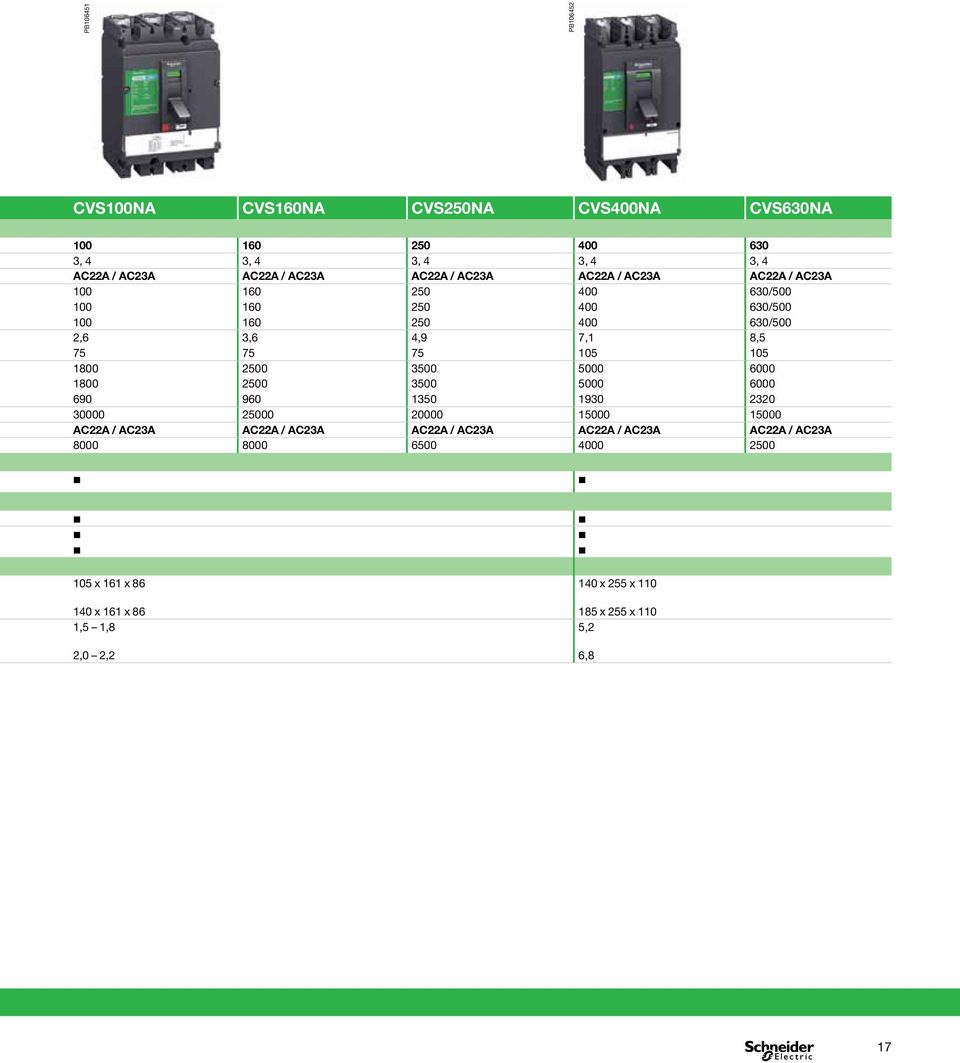

17 PB1064 PB CVS100NA CVS160NA CVS250NA CVS0NA CVS630NA , 4 3, 4 3, 4 3, 4 3, 4 AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A / / /500 2,6 3,6 4,9 7,1 8, AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A b b b b b b b b 105 x 161 x 86 1 x 255 x x 161 x x 255 x 110 1,5 1,8 5,2 2,0 2,2 6,8 17

18 EasyPact CVS alkalmazások és műszaki adatok Kiegészítők kiválasztása Csatlakozások Szigetelő kiegészítők Fáziselválasztók Kábelcsatlakozók Plombálható kapocsfedelek Fázishosszaítók Villamos kiegészítők és kioldók Hátsó csatlakozók Rotációs hajtások cat.a Segédérintkezők és kioldótekercsek Működtető tartozékok Motoros hajtás Új megoldás Motormechanizmus modul 18

19 EasyPact CVS100/160/250 (25-36 ka 380/415 V) Rendelési számok DB0150 EasyPact CVS100/160/250B-F* TM-D termikus-mágneses kioldóegységgel 3P 3d EasyPact CVS100 B (25 ka, Ajánlott 380/415 V) nettó ár* Névleges áram (In) 3P 3d TM16D LV Ft TM25D LV Ft TM32D LV Ft TMD LV Ft TM50D LV Ft TM63D LV Ft TM80D LV Ft TM100D LV Ft EasyPact CVS160 Névleges áram (In) 3P 3d TM100D LV Ft TM125D LV Ft TM160D LV Ft EasyPact CVS250 Névleges áram (In) 3P 3d TM160D LV Ft TM200D LV Ft TM250D LV Ft TM-D termikus-mágneses kioldóegységgel 4P 3d EasyPact CVS100 B (25 ka, Ajánlott 380/415 V) nettó ár* Névleges áram (In) 4P 3d TM16D LV Ft TM25D LV Ft TM32D LV Ft TMD LV Ft TM50D LV Ft TM63D LV Ft TM80D LV Ft TM100D LV Ft EasyPact CVS160 Névleges áram (In) 4P 3d TM100D LV Ft TM125D LV Ft TM160D LV Ft EasyPact CVS250 Névleges áram (In) 4P 3d TM160D LV Ft TM200D LV Ft TM250D LV Ft EasyPact CVS100 F (36 ka, 380/415 V) Ajánlott nettó ár* Névleges áram (In) 3P 3d TM16D LV Ft TM25D LV Ft TM32D LV Ft TMD LV Ft TM50D LV Ft TM63D LV Ft TM80D LV Ft TM100D LV Ft EasyPact CVS160 Névleges áram (In) 3P 3d TM100D LV Ft TM125D LV Ft TM160D LV Ft EasyPact CVS250 Névleges áram (In) 3P 3d TM160D LV Ft TM200D LV Ft TM250D LV Ft EasyPact CVS100 F (36 ka, 380/415 V) Ajánlott nettó ár* Névleges áram (In) 4P 3d TM16D LV Ft TM25D LV Ft TM32D LV Ft TMD LV Ft TM50D LV Ft TM63D LV Ft TM80D LV Ft TM100D LV Ft EasyPact CVS160 Névleges áram (In) 4P 3d TM100D LV Ft TM125D LV Ft TM160D LV Ft EasyPact CVS250 Névleges áram (In) 4P 3d TM160D LV Ft TM200D LV Ft TM250D LV Ft * Négy pólusú (4P 4d) készülékek esetén keresse az EasyPact CVS katalógusunkat. DB0155 EasyPact CVS100/160/250NA szakaszolókapcsolók NA szakaszolókapcsoló egységgel EasyPact CVS100NA Ajánlott nettó ár* 100A 3P LV Ft 100A 4P LV Ft EasyPact CVS100NA 160A 3P LV Ft 160A 4P LV Ft EasyPact CVS100NA 250A 3P LV Ft 250A 4P LV Ft

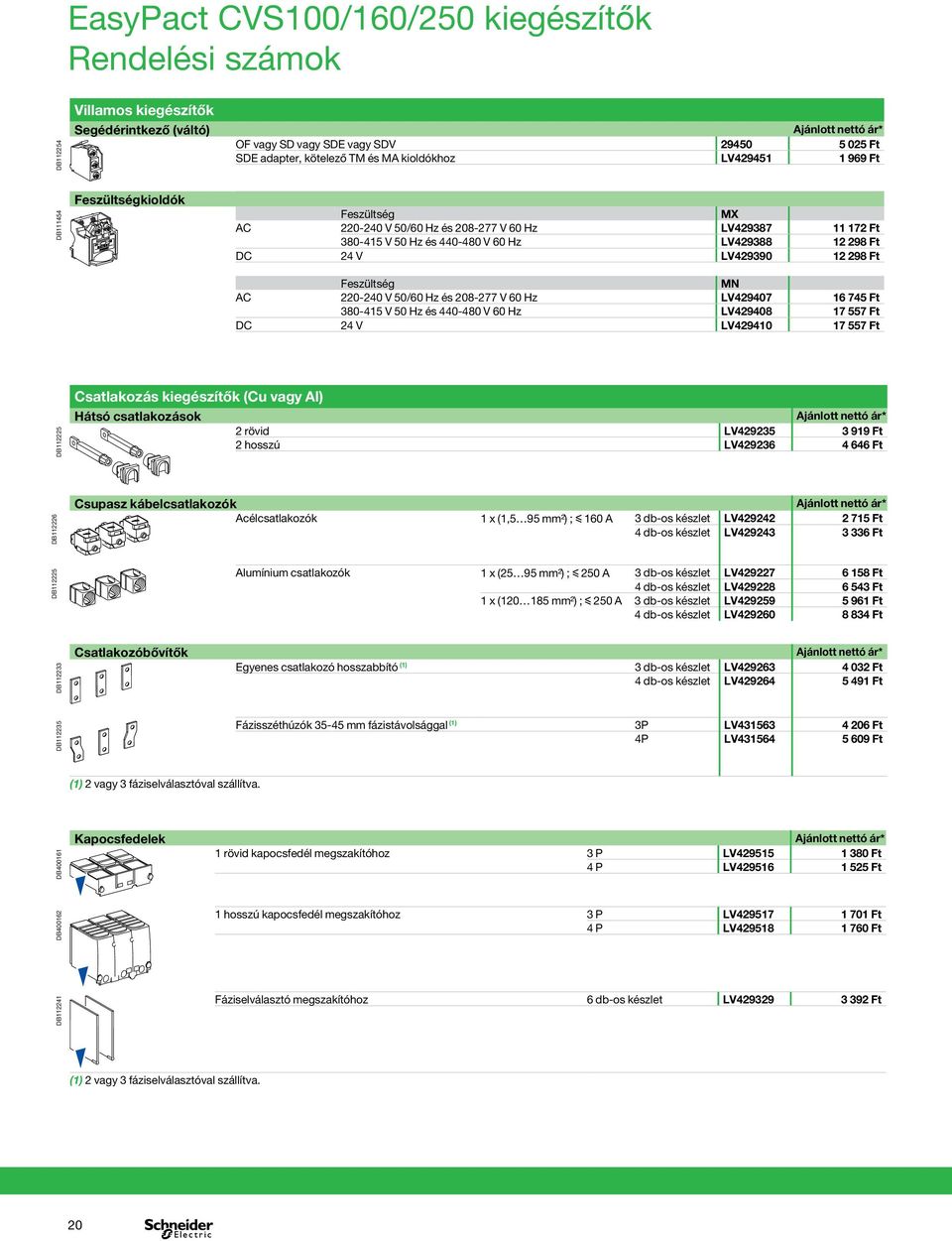

20 EasyPact CVS100/160/250 kiegészítők Rendelési számok DB Villamos kiegészítők Segédérintkező (váltó) OF vagy SD vagy SDE vagy SDV Ft SDE adapter, kötelező TM és MA kioldókhoz LV Ft DB Feszültségkioldók Feszültség MX AC V 50/60 Hz és V 60 Hz LV Ft V 50 Hz és V 60 Hz LV Ft DC 24 V LV Ft Feszültség MN AC V 50/60 Hz és V 60 Hz LV Ft V 50 Hz és V 60 Hz LV Ft DC 24 V LV Ft DB Csatlakozás kiegészítők (Cu vagy Al) Hátsó csatlakozások 2 rövid LV Ft 2 hosszú LV Ft DB Csupasz kábelcsatlakozók Acélcsatlakozók 1 x (1,5 95 mm²) ; y 160 A 3 db-os készlet LV Ft 4 db-os készlet LV Ft DB Alumínium csatlakozók 1 x (25 95 mm²) ; y 250 A 3 db-os készlet LV Ft 4 db-os készlet LV Ft 1 x ( mm²) ; y 250 A 3 db-os készlet LV Ft 4 db-os készlet LV Ft DB Csatlakozóbővítők Egyenes csatlakozó hosszaító (1) 3 db-os készlet LV Ft 4 db-os készlet LV Ft DB Fázisszéthúzók mm fázistávolsággal (1) 3P LV Ft 4P LV Ft (1) 2 vagy 3 fáziselválasztóval szállítva. DB0161 Kapocsfedelek 1 rövid kapocsfedél megszakítóhoz 3 P LV Ft 4 P LV Ft DB hosszú kapocsfedél megszakítóhoz 3 P LV Ft 4 P LV Ft DB Fáziselválasztó megszakítóhoz 6 db-os készlet LV Ft (1) 2 vagy 3 fáziselválasztóval szállítva. 20

21 Ø5...8 DB Rotációs kézi hajtások Közvetlen rotációs hajtás standard fekete kar LV Ft DB Hosszaított rotációs hajtás standard fekete kar LV Ft DB Motormechanizmus Motormechanizmus modul SDE adapterrel Feszültség MT100/160 AC V 50/60 Hz LV Ft V 50/60 Hz LV Ft DC V LV Ft manu auto Feszültség MT250 AC V 50/60 Hz LV Ft V 50/60 Hz LV Ft DC V LV Ft E21288 Reteszelés Mechanikus reteszelés megszakítókhoz kapcsolókaros Ft E18780 rotációs hajtáshoz LV Ft E21641 Szerelési kiegészítők Mellső panel takarólemezek IP takarólemez (kis kivágás) Ft IP takarólemez rotációs hajtáshoz LV Ft IP takarólemez Vigi modulhoz LV Ft Plombatartozékok LV Ft DB Adapterek DB DIN sín adapter LV Ft 3P 60 mm gyűjtősínadapter LV Ft 21

22 EasyPact CVS0/630 (36-50 ka 380/415 V) Rendelési számok DB0008 EasyPact CVS0/630F-N* TM-D termikus-mágneses kioldóegységgel EasyPact CVS0 F (36 ka, 380/415 V) Névleges áram 3P 3d Ft TM320D LV Ft TM0D LV Ft EasyPact CVS0 N (50kA, 380/415 V) Névleges áram 3P 3d TM320D LV Ft TM0D LV Ft EasyPact CVS630F F (36 ka, 380/415 V) Névleges áram 3P 3d TM500D LV Ft TM600D LV Ft EasyPact CVS630F N (50kA, 380/415 V) Névleges áram 3P 3d TM500D LV Ft TM600D LV Ft DB0021 EasyPact CVS0/630F-N* ETS 2.3 elektronikus kioldóegység (LS0I védelem) F (36 ka, 380/415 V) 3P 3d EasyPact CVS0 0 A LV Ft EasyPact CVS A LV Ft N (50 ka, 380/415 V) 3P 3d EasyPact CVS0 0 A LV Ft EasyPact CVS A LV Ft * Négy pólusú (4P 3d és 4P 4d) készülékek esetén keresse az EasyPact CVS katalógusunkat. DB0023 EasyPact CVS0/630 NA szakaszolókapcsolók 3P EasyPact CVS0 NA LV Ft EasyPact CVS630 NA, 45 mm fázisszélesség LV Ft 4P EasyPact CVS0 NA LV Ft EasyPact CVS630 NA, 45 mm fázisszélesség LV Ft 22

23 EasyPact CVS0/630 és EZC0/630 közös kiegészítők Rendelési számok DB Villamos kiegészítők Segédérintkező (váltó) OF vagy SD vagy SDE vagy SDV Ft SDE adapter, kötelező TM és MA kioldókhoz LV Ft DB Feszültségkioldók Feszültség MX AC V 50/60 Hz és V 60 Hz LV Ft V 50 Hz és V 60 Hz LV Ft DC 24 V LV Ft Feszültség MN AC V 50/60 Hz és V 60 Hz LV Ft V 50 Hz és V 60 Hz LV Ft DC 24 V LV Ft DB Csatlakozás kiegészítők (Cu vagy Al) Hátsó csatlakozások 2 rövid LV Ft 2 hosszú LV Ft E220 Csupasz kábelcsatlakozók (1) Alumínium csatlakozók 1x ( mm²) 3 db-os készlet LV Ft 4 db-os készlet LV Ft E22041 Alumínium csatlakozók 2x (35 2 mm²) 3 db-os készlet LV Ft 4 db-os készlet LV Ft Csatlakozóbővítők (1) Derékszögű csatlakozó hosszaító 3 db-os készlet LV Ft 4 db-os készlet LV Ft E21276 Élre forduló csatlakozó hosszaítók 3 db-os készlet LV Ft 4 db-os készlet LV Ft E18611 E18606 E18618 E21012 Fázisszéthúzók 52,5 mm 3P LV Ft 4P LV Ft 70 mm 3P LV Ft 4P LV Ft Szigetelés kiegészítők Rövid kapocsfedél (1 db) 3P LV Ft 4P LV Ft Hosszú kapocsfedél (1 db) 3P LV Ft 4P LV Ft Fáziselválasztó 6 db-os készlet LV Ft 2 szigetelőlap (70 mm fázistávolsággal) 52,5 mm 3P LV Ft 4P LV Ft 70 mm 3P LV Ft 4P LV Ft (1) 2 vagy 3 fáziselválasztóval szállítva Rotációs kézi hajtások Közvetlen rotációs hajtás standard fekete kar LV Ft E18612 Hosszaított rotációs hajtás standard fekete kar LV Ft 23

24 Kizárólag EasyPact CVS0/630 kiegészítők Rendelési számok DB Motormechanizmus Motormechanizmus SDE adaptert külön kell rendelni! Feszültség MT0-630 AC V 50/60 Hz LV Ft V 50 Hz LV Ft DC V LV Ft Működésszámláló LV Ft Ø5...8 manu auto E21288 Reteszelés Mechanikus reteszelés megszakítókhoz kapcsolókaros Ft E18780 rotációs hajtáshoz LV Ft E21641 Szerelési kiegészítők Mellső panel takarólemezek IP takarólemez (kis kivágás) Ft IP takarólemez rotációs hajtáshoz LV Ft IP takarólemez Vigi modulhoz LV Ft Plombatartozékok LV Ft DB mm gyűjtősínadapter L1 L2 L3 20 Nm 3P 60 mm gyűjtősínadapter LV Ft L2 20 Nm L3 20 Nm L1 L2 L3 Az Easypact CVS100/630 megszakítókhoz a beépítőkészletek és homloklapok részletes leírását megtalálhatja a Prisma Plus G és Prisma Plus P katalógusainkban. 24

25 EasyPact CVS100BS megszakítók Bemutatás PB EasyPact CVS100BS Egyszerűség és tökéletesség ez az, amit a Schneider Electric kínál Önnek. Az EasyPact CVS100BS nem csak a Schneider Electric minőséget hordozza magában, hanem a kimagasló teljesítmény, kiváló védelmi funkciók és verhetetlen ár/érték arány jellemzi. EasyPact CVS100BS 100 A-ig 3P/4P kivitel Icu 25 ka, Ics 17 ka Állítható védelem elosztóhálózatokhoz Rugalmas telepítési megoldások Komplett megoldás AC és DC hálózatokhoz EasyPact CVS100BS Megbízható és biztonságosa Kimagasló zárlati áramkorlátozó képessége költséghatékonya és megbízható védelmet biztosít. Független zárlati áram csúcsértéke (Icu) Független áram Szabványmegfelelőség MSZ EN : Általános előírások MSZ EN : Megszakítók MSZ EN : Kontaktorok és motorvédő kapcsolók MSZ EN : Vezérlő-áramköri készülékek és kapcsolóelemek Korlátozott áram csúcsértéke (Isc) tc Tényleges áram Korlátozott áram t Trópusállóság Az EasyPact CVS100BS megszakítók sikeresen teljesítették az alái szabványok által előírt szélsőséges légköri feltételek melletti teszteket: MSZ EN : Ciklikus nedves meleg (95% relatív páratartalom 55ºC-on) MSZ EN : Ciklikus sós köd (2-es szigorúság) EasyPact CVS100BS Pozitív kontaktusjelzés Minden EasyPact CVS100BS megszakító alkalmas leválasztásra az MSZ EN szabványnak megfelelően: a leválasztott helyzet megfelel a KI (OFF) helyzetnek a működtetőkar sosem mutatja a KI helyzetet anélkül, hogy a főérintkezők ne lennének nyitott állapotban a KI helyzetben történő lakatolás nem lehetséges anélkül, hogy a főérintkezők ne lennének nyitott állapotban Rotációs hajtás vagy motormechanizmus használata nem módosítja a kontaktusjelzés megbízhatóságát. A leválasztás funkciót tesztek igazolják, garantálva: a kontaktusjelzési rendszer mechanikai megbízhatóságát hogy nincs szivárgási áram a lökőfeszültség-állóságot a hálózatoldali és a terhelésoldali csatlakozások között. 25

26 415 CVS100BS 25 8 TMD C Ir 1.9 x In.8 EasyPact CVS100BS megszakítók Optimális összeállítás Moduláris rendszer Ahogy az alái ábrán látható, kiegészítők széles választéka elérhető. 6 5 DB Megszakító alapkészülék 2. MN és MX kioldótekercsek 3. Közvetlen rotációs hajtás 4. Hosszaított rotációs hajtás 5. Rövid kapocstakaró fedél 6. Hosszú kapocstakaró fedél 7. Csatlakozási kiegészítők 26

27 EasyPact CVS100BS (25 ka 380/415 V) Rendelési számok DB0150 EasyPact CVS100BS TM-D termikus-mágneses kioldóegységgel 3P 3d EasyPact CVS100BS (25 ka, 380/415 V) Névleges áram (In) 3P 3d TM16D LV Ft TM20D LV Ft TM25D LV Ft TM32D LV Ft TMD LV Ft TM50D LV Ft TM63D LV Ft TM80D LV Ft TM100D LV Ft TM-D termikus-mágneses kioldóegységgel 4P 3d EasyPact CVS100BS (25 ka, 380/415 V) Névleges áram (In) 4P 3d TM16D LV Ft TM20D LV Ft TM25D LV Ft TM32D LV Ft TMD LV Ft TM50D LV Ft TM63D LV Ft TM80D LV Ft TM100D LV Ft 27

28 EasyPact CVS100BS és EZC100 közös kiegészítők Rendelési számok DB eps Csatlakozási kiegészítők Csupasz kábelcsatlakozók 50 A 2,5-16 mm 2 2 db-os készlet EZALUG Ft DB eps > 50 A mm 2 2 db-os készlet EZALUG Ft 3 db-os készlet EZALUG Ft DB eps Fázisszéthúzók Fázisszéthúzók 3P megszakítóhoz 3 db-os készlet EZASPDR3P 922 Ft Fázisszéthúzók 4P megszakítóhoz 4 db-os készlet EZASPDR4P 2 3 Ft DB eps Kapocsfedelek Kapocsfedél 3P megszakítóhoz 2 db-os készlet EZATSHD3P Ft Kapocsfedél 4P megszakítóhoz 2 db-os készlet EZATSHD4P Ft DB eps Fáziselválasztók Fáziselválasztók 2 db-os készlet EZAFASB2 916 Ft DB eps Villamos kiegészítők Segédérintkezők Segédérintkező (AX) EZAUX Ft Hibajelző érintkező EZAUX Ft DB eps DB eps Segéd-/hibajelző érintkező (AX + AL) EZAUX Ft 28

29 EasyPact CVS100BS és EZC100 közös kiegészítők Rendelési számok Db eps Villamos kiegészítők (folyt.) (folyt.) Kioldótekercsek Feszültség Feszültség MX/SHT Akciós listaár AC AC V V EZASHT200AC Ft V EZASHT380AC Ft V EZASHT380AC DC 24 V EZASHT024DC Ft DC 24 V EZASHT024DC Db eps Munkaáramú kioldó (SHT) Feszültség MN/UVR AC Feszültség V MN/UVR EZAUVR200AC Akciós listaár 15 5 Ft AC V V EZAUVR380AC EZAUVR200AC Ft V EZAUVR380AC Feszültségcsökkenési kioldó (UVR) DC 24 V EZAUVR024DC Ft DC 24 V EZAUVR024DC Db eps Rotációs hajtások Közvetlen rotációs hajtás (3/4P megszakítóhoz) Akciós Ajánlott listaár nettó ár* Közvetlen Közvetlen rotációs rotációs hajtás hajtás (fekete) (fekete) EZAROTDS Ft Közvetlen Közvetlen rotációs rotációs hajtás hajtás (piros/sárga) (piros/sárga) EZAROTDSRY EZAROTDSRY Ft Db eps Hosszaított rotációs hajtás (3/4P (3/4P megszakítóhoz) Akciós Ajánlott listaár nettó ár* Hosszaított rotációs hajtás (fekete) EZAROTE Ft Hosszaított rotációs hajtás (fekete) EZAROTE Hosszaított rotációs hajtás (piros/sárga) EZAROTERY Ft Hosszaított rotációs hajtás (piros/sárga) EZAROTERY Db eps Db eps Reteszelés Lakatolószerkezet Akciós Ajánlott listaár nettó ár* Lakatolószerkezet EZALOCK Ft Telepítési kiegészítők DIN sín adapter Akciós Ajánlott listaár nettó ár* 2 x 1P 2 x vagy 1P vagy 1 x 2P 1 vagy x 2P 1 vagy x 3P 1 megszakítóhoz x 3P megszakítóhoz EZADINR Ft Megjegyzés: 4P megszakítóhoz használjon 2 adaptert Megjegyzés: 4P megszakítóhoz használjon 2 adaptert Az Easypact CVS100BS megszakítókhoz a beépítőkészletek és homloklapok részletes leírását megtalálhatja a Prisma Plus G és Prisma Plus P katalógusainkban. Az Easypact CVS100BS beépítőkészlete megegyezik az Easypact EZC100 beépítőkészletével. 29

30 EasyPact EZC megszakítók Bemutatás A követendő egyszerűség Az EasyPact megszakítócsalád mindössze három készülékméretet tartalmaz és így, mint a villamos hálózatok védelmi készüléke, minden igényt kielégítő egyszerű és univerzális megoldást jelent. CPB Épületek Tengerészet Az EasyPact készülékcsalád megfelel a világszerte jelenleg érvényben lévő legtö szabványnak: IEC EN JISC /C (annex 1 és 2) GB NEMA-AB1 UL508 (1) CSA22-2 (2) IACS for Merchant Marine (Hajóosztályozó Társaságok Nemzetközi Szövetsége: ABS, BV, CCS, DNV, GL, KRS, LR, NK, RINA)** (1) Csak 250 A és 0 A kivitelhez (2) Csak 100 A és 250 A kivitelhez és rendelkezik a következő független vizsgáló-laboratórium által kiállított nemzetközi bizonyítványokkal: ASEFA, KEMA, TILVA, TÜV, UL OEM Megfelel a RoHS irányelvnek. (Veszélyes anyagok korlátozása) 30

31 DB2689_01 50 Megszakítóképesség Icu ka 0/415 V AC EZC0H EZC630H EZC100H EZC250H EZC250N EZC0N EZC630N EZC100N EZC100F EZC100B EZC250F 15 A 60 A 100 A 250 A 0 A 630 A Egyszerű kiválasztás Az EasyPact kényelmes megoldást biztosít: A névleges áramerősség-tartományban 50 ka max. megszakítóképesség 415 V névleges feszültségszinten három készülékméretben a kiegészítő elemek és tartozékok teljes skálájával. Egyszerű beépítés kis beépítési mélység beállítást, kalibrálást nem igényel a tartozékok és a kiegészítők a helyszínen beépíthetők csatlakozás csupasz kábellel a megszakítóhoz csavarral rögzített kábelcsatlakozók segítségével. Egyszerű felhasználás 50 C környezeti határhőmérsékletig a készülék paraméterei teljesítménycsökkenés nélkül alkalmazhatók biztonságos és megbízható pozitív kontaktusjelzés kise készülékméret szűkös beépítési helyekhez 31

32 Ui=690V~ Uimp=6kV Cat.A 50/60Hz /50 C IEC JIS C Ue(V) Icu/Ics(kA) 220/2 100/50 380/0 30/ /8 4 20/ /3 250 NEMA-AB1 HIC (kamps) /480Y ~ 18 EasyPact TM EZC100H 100A EasyPact EZC megszakítók Kiegészítők PB ~ ~~ ~ 10/5 TH

33 EasyPact EZC100 (7,5-30 ka 0/415 V) Rendelési számok DB eps EasyPact EZC100B 3P 7,5 ka 0/415 V TM-D Termikus mágneses védelemmel EasyPact EZC100 B (7.5 ka 0/415 V) Névleges áram (In) 3P 3d 20 A EZC100B Ft 25 A EZC100B Ft A EZC100B Ft 50 A EZC100B Ft 60 A EZC100B Ft DB eps EasyPact EZC100F 3P 10 ka 0/415 V Termikus-mágneses védelemmel EasyPact EZC100 F (10 ka 0/415 V) Névleges áram (In) 3P 3d 20 A EZC100F Ft 25 A EZC100F Ft A EZC100F Ft 50 A EZC100F Ft 80 A EZC100F Ft 100 A EZC100F Ft DB eps DB eps EasyPact EZC100N 3P 15 ka 0/415 V Termikus-mágneses védelemmel EasyPact EZC100H 3P 30 ka 0/415 V Termikus-mágneses védelemmel EasyPact EZC100 N (15 ka 0/415 V) Névleges áram (In) 3P 3d 16 A EZC100N Ft 20 A EZC100N Ft 25 A EZC100N Ft 32 A EZC100N Ft A EZC100N Ft 50 A EZC100N Ft 63 A EZC100N Ft 80 A EZC100N Ft 100 A EZC100N Ft EasyPact EZC100 H (30 ka 0/415 V) Névleges áram (In) 3P 3d 16 A EZC100H Ft 20 A EZC100H Ft 25 A EZC100H Ft 32 A EZC100H Ft A EZC100H Ft 50 A EZC100H Ft 63 A EZC100H Ft 80 A EZC100H Ft 100 A EZC100H Ft Csatlakozási kiegészítők Villamos kiegészítők Egyéb kiegészítők 28. oldal 29. oldal 29. oldal 33

34 EasyPact EZC250 (18-36 ka 0/415 V) Rendelési számok DB1117.eps EasyPact EZC250F 3P 18 ka 0/415 V Termikus-mágneses védelemmel Névleges áram (In) 3P 3d 100 A EZC250F Ft 125 A EZC250F Ft 150 A EZC250F Ft 160 A EZC250F Ft 175 A EZC250F Ft 200 A EZC250F Ft 225 A EZC250F Ft 250 A EZC250F Ft DB1117.eps EasyPact EZC250N 3P 25 ka 0/415 V Termikus-mágneses védelemmel Névleges áram (In) 3P 3d 100 A EZC250N Ft 125 A EZC250N Ft 150 A EZC250N Ft 160 A EZC250N Ft 175 A EZC250N Ft 200 A EZC250N Ft 225 A EZC250N Ft 250 A EZC250N Ft DB1117.eps EasyPact EZC250H 3P 36 ka 0/415 V Termikus-mágneses védelemmel Névleges áram (In) 3P 3d 100 A EZC250H Ft 125 A EZC250H Ft 150 A EZC250H Ft 160 A EZC250H Ft 175 A EZC250H Ft 200 A EZC250H Ft 225 A EZC250H Ft 250 A EZC250H Ft 34

35 EasyPact EZC250 kiegészítők Rendelési számok DB eps DB eps Csatlakozási kiegészítők Csupasz kábelcsatlakozók 250 A ( mm 2 ) 3 db-os készlet EZELUG Ft Csatlakozáshosszaítók Kapocsfedél 3P megszakítóhoz 3 db-os készlet EZETEX Ft DB eps DB eps Fázisszéthúzók Kapocsfedelek Fázisszéthúzók 3P megszakítóhoz 3 db-os készlet EZESPDR3P Ft Kapocsfedél 3P megszakítóhoz (60 mm mély) 2 db-os készlet EZETSHD3P Ft Kapocsfedél 3P megszakítóhoz (68 mm mély) 2 db-os készlet EZETSHD3PN Ft DB eps Fáziselválasztók Fáziselválasztók (60 mm mély) 2 db-os készlet EZEFASB2 1 1 Ft DB eps Villamos kiegészítők Segédérintkezők Segédérintkező (AX) EZEAX Ft DB eps Hibajelző érintkező (AL) EZEAL Ft DB eps Segéd-/hibajelző érintkező (AX + AL) EZEAXAL Ft 35

36 EasyPact EZC250 kiegészítők Rendelési számok DB eps DB eps Villamos kiegészítők Kioldótekercsek Munkaáramú kioldó (SHT) Feszültség MX/SHT AC V EZESHT200AC Ft V EZESHT0AC Ft DC 24 V EZESHT024DC Ft Feszültség MN/UVR AC V EZEUVR200AC 15 5 Ft V EZEUVR0AC Ft DC 24 V EZEUVR024DC Ft DB eps Feszültségcsökkenési kioldó (UVR) Rotációs hajtások Közvetlen rotációs hajtás Közvetlen rotációs hajtás (fekete) EZEROTDS Ft Közvetlen rotációs hajtás (piros/sárga) EZEROTDSRY Ft DB eps Hosszaított rotációs hajtás Hosszaított rotációs hajtás (fekete) EZEROTE Ft Hosszaított rotációs hajtás (piros/sárga) EZEROTERY Ft DB eps Reteszelés Lakatolószerkezet Lakatolószerkezet EZC250-3P megszakítóhoz EZELOCK Ft Az Easypact EZC100/630 megszakítókhoz a beépítőkészletek és homloklapok részletes leírását megtalálhatja a Prisma Plus G és Prisma Plus P katalógusainkban. 36

37 EasyPact EZC0/630 (36-50 ka 0/415 V) Rendelési számok DB0023 EasyPact EZC0N 3P 36 ka 0/415 V Termikus-mágneses védelemmel Névleges áram (In) 3P 3d 320 A EZC0N3320N Ft 350 A EZC0N3350N Ft 0 A EZC0N30N Ft DB0023 EasyPact EZC0H 3P 50 ka 0/415 V Termikus-mágneses védelemmel Névleges áram (In) 3P 3d 320 A EZC0H3320N Ft 350 A EZC0H3350N Ft 0 A EZC0H30N Ft DB0023 EasyPact EZC630N 3P 36 ka 0/415 V Termikus-mágneses védelemmel Névleges áram (In) 3P 3d 0 A EZC630N30N Ft 500 A EZC630N3500N Ft 600 A EZC630N3600N Ft DB0023 EasyPact EZC630H 3P 50 ka 0/415 V Termikus-mágneses védelemmel Névleges áram (In) 3P 3d 0 A EZC630H30N Ft 500 A EZC630H3500N Ft 600 A EZC630H3600N Ft Csatlakozási és villamos kiegészítők Egyéb kiegészítők 25. oldal 25. oldal 37

38 Moduláris készülékek Megoldásközpontú és egyszerű kínálat optimalizált áron. Csak a szükséges típusok, nem tö - nem kevese, Schneider Electric minőségben! A teljes kínálatunkat itt tekintheti meg: schneider-electric.box.com/koltseghatekony

39 ik60n kismegszakítók (B és C jelleggörbe) Műszaki adatok és rendelési számok PB PB ik60n kismegszakítók, szabványos kismegszakítók, amelyek a következő funkciókat valósítják meg: vváramkörvédelem rövidzárlatok ellen, vváramkörvédelem túlterhelések ellen, vvleválasztás, áramkörök nyitása és zárása. ik60n kismegszakító 50/60 Hz Névleges zárlati megszakítóképesség (Icn) az MSZ EN szabvány szerint vvfázis/fázis: 0V vvfázis/nulla: 230V Névleges zárlati üzemi megszakítóképesség (Ics) vv100 % Icn Névleges áram (In) vv1 63 A vv6000 A ik60n kismegszakítók Típus 1P 1 2 Névleges áram (In) Jelleggörbe B Jelleggörbe C 1 A A9K Ft A9K Ft 2 A A9K Ft A9K Ft 3 A A9K Ft A9K Ft 4 A A9K Ft A9K Ft 6 A A9K Ft A9K Ft 10 A A9K Ft A9K Ft 16 A A9K Ft A9K Ft 20 A A9K Ft A9K Ft 25 A A9K Ft A9K Ft 32 A A9K Ft A9K Ft A A9K Ft A9K Ft 50 A A9K Ft A9K Ft 63 A A9K Ft A9K Ft Névleges működési frekvencia 50/60 Hz 50/60 Hz Szélesség 9 mm-es modulméretben 2 2 ik60n kismegszakítók Típus 2P Névleges áram (In) Jelleggörbe B Jelleggörbe C 1 A A9K Ft A9K Ft 2 A A9K Ft A9K Ft 3 A A9K Ft A9K Ft 4 A A9K Ft A9K Ft 6 A A9K Ft A9K Ft 10 A A9K Ft A9K Ft 16 A A9K Ft A9K Ft 20 A A9K Ft A9K Ft 25 A A9K Ft A9K Ft 32 A A9K Ft A9K Ft A A9K Ft A9K Ft 50 A A9K Ft A9K Ft 63 A A9K Ft A9K Ft Névleges működési frekvencia 50/60 Hz 50/60 Hz Szélesség 9 mm-es modulméretben

40 ik60n kismegszakítók (B és C jelleggörbe) Műszaki adatok és rendelési számok ik60n kismegszakítók Típus 3P Névleges áram (In) Jelleggörbe B Jelleggörbe C 6 A A9K Ft A9K Ft 10 A A9K Ft A9K Ft 16 A A9K Ft A9K Ft 20 A A9K Ft A9K Ft 25 A A9K Ft A9K Ft 32 A A9K Ft A9K Ft A A9K Ft A9K Ft 50 A A9K Ft A9K Ft 63 A A9K Ft A9K Ft Névleges működési frekvencia 50/60 Hz 50/60 Hz Szélesség 9 mm-es modulméretben 6 6 ik60n kismegszakítók Típus 4P Névleges áram (In) Jelleggörbe B Jelleggörbe C 6 A A9K Ft A9K Ft 10 A A9K Ft A9K Ft 16 A A9K Ft A9K Ft 20 A A9K Ft A9K Ft 25 A A9K Ft A9K Ft 32 A A9K Ft A9K Ft A A9K Ft A9K Ft 50 A A9K Ft A9K Ft 63 A A9K Ft A9K Ft Névleges működési frekvencia 50/60 Hz 50/60 Hz Szélesség 9 mm-es modulméretben 6 6

41 ik60n kismegszakítók (B és C jelleggörbe) Műszaki adatok Csatlakozás Kiegészítő nélkül DB mm 6,5 mm PZ2 Típus Névleges áram Meghúzási nyomaték DB Rézvezetékek Merev Hajlékony vagy érvéghüvellyel DB B jelleggörbe 1 25 A 2 N.m 1 25 mm mm A 3,5 N.m 1 35 mm mm 2 C jelleggörbe 1 32 A 2 N.m 1 25 mm mm 2 63 A 3,5 N.m 1 35 mm mm 2 DB DB mm DIN sínre pattintható Bármilyen pozícióban installálható Fő jellemzők MSZ EN szabvány szerint Névleges szigetelési feszültség (Ui) 4 V AC Szennyeződési fokozat 2 Névleges lökőfeszültség állóság (Uimp) 4 kv Hőkioldás Referencia hőmérséklet 30 C Elektromágneses kioldás B jelleggörbe C jelleggörbe 3-5 ln 5-10 In Áramkorlátozó képesség 3 Egyedi pólus névleges zárlati bekapcsoló- és megszakítóképessége (Icn1) Icn1 = Icn Továi jellemzők IP védelem (MSZ EN 60529) Készülék moduláris szekrényben IP II érintésvédelmi osztály Élettartam (O-C) Villamos Ft ciklus Mechanikai Ft ciklus Túlfeszültség kategória (MSZ HD 60364) III Névleges működési hőmérséklet -25 C C Névleges tárolási hőmérséklet - C C DB Súly (g) Megszakító Típus ik60n 1P 100 2P 200 3P 300 IP Méretek (mm) DB P 2P 1P ,5 78,5 69,5 50 4, ,

42 iid K áram-védőkapcsolók (AC típus) Műszaki adatok és rendelési számok PB iid K áram-védőkapcsolók a következő funkciókat valósítják meg: vvemberi védelem áramütés ellen közvetlen érintés esetén (30 ma), vvemberi védelem áramütés ellen közvetett érintés esetén (300 ma), vvinstallációk védelme tűz kialakulásának kockázata ellen (300 ma). PB DB iid K áram-védőkapcsolók Névleges áram 2P Szélesség 9 mm-es modulméretben Érzékenység AC Ajánlott iid K nettó ár* 25 A 4 30 ma A9R Ft A 30 ma A9R Ft 25 A 300 ma A9R Ft A 300 ma A9R Ft DB P 25 A 8 30 ma A9R Ft A 30 ma A9R Ft 63 A 30 ma A9R Ft 25 A 300 ma A9R Ft A 300 ma A9R Ft 63 A 300 ma A9R Ft Névleges üzem feszültség (Ue) 2P V 4P V Névleges üzemi frekvencia 50/60 Hz Teszt nyomógomb PB Dupla, DIN sínre pattintó hátsó retesz lehetővé teszi a gyűjtősín leszerelése nélküli szerszámmentes leszerelést Reteszelő kiegészítő Nagy jelölőcímke felület 42

43 iid K áram-védőkapcsolók (AC típus) Műszaki adatok Csatlakozás Kiegészítő nélkül DB mm 6,5 mm Típus Meghúzási nyomaték Rézvezetékek Merev Hajlékony vagy érvéghüvellyel PZ2 DB DB iid K 3,5 N.m 1-35 mm mm 2 DB IP20 IP Fő jellemzők MSZ EN szabvány szerint Névleges szigetelési feszültség (Ui) 4 V Szennyeződési fokozat 2 Névleges lökőfeszültség állóság (Uimp) 4 kv Bekapcsolási és megszakítási 25 - A 500 A képesség (Im/IDm) 63 A 630 A Túlfeszültség-állóság (8/20 μs) kioldás nélkül 200 Â csúcsértékig Névleges feltételes zárlati ic60n/h/l, ik60n készülékkel 6000 A áram (Inc/IDc) Olvadóbiztosítóval 4500 A Továi jellemzők IP védelem Készülék moduláris szekrényben IP Élettartam (O-C) Villamos ciklus (AC1) Mechanikai ciklus Névleges működési hőmérséklet -5 C C Névleges tárolási hőmérséklet - C C 35 mm-es DIN sínre pattintható Súly (g) Áram-védőkapcsoló Típus iid K 2P 210 4P 370 Méretek (mm) DB P 72 2 P , Bármilyen pozícióban installálható

44 ipf K fixbetétes túlfeszültség-korlátozók (2. típusvizsgálati osztály) Műszaki adatok és rendelési számok Az ipf K túlfeszültség-korlátozó a következő érintésvédelmi rendszerben használhatók: TT, TN-S, TN-C. A 2. típusú túlfeszültség-korlátozókat 8/20 -as áramimpulzussal vizsgálják. Az ipf K sorozat készülékei különféle területeken használhatók: Betáplálási védelem, 2. vizsgálati osztály: vva PF65 készülékek a rendkívül nagykockázatú helyszíneken használhatók (villámcsapásnak igen kitett terület). vva PF készülékek a nagykockázatú helyszíneken használhatók. vva PF20 készülékeket pedig közepes kockázatú helyszínekhez ajánljuk. PB Maximális levezetési áram (Imax) / Névleges levezetési áram (In) A védelem típusa Hálózat DB PB P 1P+N 3P+N 1P 3P 65 ka / 20 ka rendkívül nagy veszélyességi szint ipf K 65 A9L Ft ka / 15 ka nagy veszélyességi szint ipf K A9L Ft A9L Ft A9L Ft A9L Ft 20 ka / 5 ka közepes veszélyességi szint ipf K 20 A9L Ft A9L Ft A9L Ft A9L Ft 1P+N 3P Túlfeszültség-korlátozó / kismegszakító együttműködés Túlfeszültség-korlátozó rendelési száma Túlfeszültség-korlátozó típusa Együttműködő kismegszakító rendelési száma Együttműködő kismegszakító típusa A9L15586 ipf65 3P+N A9K24450 ik60n C jelleggörbe 50 A 4P A9L15687 ipf 1P+N A9K242 ik60n C jelleggörbe A 2P A9L15688 ipf 3P+N A9K244 ik60n C jelleggörbe A 4P A9L15686 ipf 1P A9K241 ik60n C jelleggörbe A 1P A9L15582 ipf 3P A9K243 ik60n C jelleggörbe A 3P A9L15692 ipf20 1P+N A9K24220 ik60n C jelleggörbe 20 A 2P A9L15693 ipf20 3P+N A9K24420 ik60n C jelleggörbe 20 A 4P A9L15691 ipf20 1P A9K24120 ik60n C jelleggörbe 20 A 1P A9L15597 ipf20 3P A9K24320 ik60n C jelleggörbe 20 A 3P PB DB PB P+N 44

45 Érintésvédelmi rendszer Túlfeszültség -korlátozó típusa Szélesség 9 mm-es modulban Up (kv) feszültségvédelmi szint Un (V) névleges hálózati feszültség Uc (V) maximális folyamatos üzemi feszültség CM* DM* CM* DM* L/t N/t L/N L/t N/t L/N ipf K 65 TT és TN-S ipf K 65 3P+N - y 1,5 y 1, ipf K TN ipf K 1P 2 y 1, TT és TN-S ipf K 1P+N 4 - y 1,5 y 1, TN-C ipf K 3P 8 y 1, / TT és TN-S ipf K 3P+N - y 1,5 y 1, ipf K 20 TN ipf K 20 1P 2 y 1, TT és TN-S ipf K 20 1P+N 4 - y 1,5 y 1, TN-C ipf K 20 3P 8 y 1, / TT és TN-S ipf K 20 3P+N - y 1,5 y 1, * CM: közös módú (fázis-föld és nulla-föld). * DM: differenciál módú (fázis-nulla). (1) Uoc: kombinált hullámforma: 10 kv. 45

46 DB ipf K fixbetétes túlfeszültség-korlátozók (2. típusvizsgálati osztály) Műszaki adatok 11 mm 6,5 mm PZ2 Csatlakozás Típus Meghúzási nyomaték Kiegészítő nélkül Rézvezetékek Merev DB Hajlékony vagy érvéghüvellyel DB ipf K t 3,5 N.m 25 mm 2 max. 16 mm 2 max. DB IP20 IP Fő jellemzők Névleges üzemi frekvencia 50/60 Hz Névleges üzemi feszültség (Ue) 230/0 V AC ±10 % Folyamatos működési áram (Ic) < 5 ma Válaszidő < 25 ns Élettartam vége jelzés: zöld/piros mechanikus jelzés Zöld Működőképes Piros Élettartam vége Rövidzárlat állóság (I SCCR ) 25 ka (50 Hz) Átmeneti túlfeszültség állóság (U T ) U T (L-N) 337 V AC / 5 s KIF hálózat U T (L-PE) 442 V AC / 120 min Átmeneti túlfeszültség állóság (U T ) U T (N-PE) 1200 V AC / 200 ms NAF hálózat U T (L-PE) 1453 V AC / 200 ms Szivárgó áram (I PE ) I PE (L-PE) 1P: y 5 ma 3P: y 25 ma I PE (N-PE) 3 μa => 1P+N, 3P+N Továi jellemzők IP védettség (MSZ EN 60529) Csak IP20 (beépítve) készülék Készülék IP moduláris szekrényben Névleges működési hőmérséklet -25 C C Csatlakozókapcsok típusa Kengyeles kapcsok: 2,5 25 mm 2 Szabványok MSZ EN T2 35 mm-es DIN sínre pattintható Bármilyen pozícióban installálható DB Súly (g) Túlfeszültség-korlátozó Típus ipf 1P 125 2P 210 3P 335 4P 420 Méretek (mm) 1P 1P+N 3P 3P+N 46

47 Acti 9 gyűjtősínek Műszaki adatok és rendelési számok Csatlakozók gyűjtősínek megtáplálása valósítható meg Véglezárók elengedhetelen a gyűjtősín megfelelő szigeteléséhez Takarósapkák az üresen hagyott sínrészek takarására szolgál Acti 9 ik60 18 mm Pólusok száma 18 mm modul Rendelési szám Gyűjtősín rend. szám: A9XPH1pp Gyűjtősín rend. szám: A9XPH3pp 1P 6 A9XPH Ft 12 A9XPH Ft 24 A9XPH Ft L1 57 A9XPH Ft 2P 12 A9XPH Ft 24 A9XPH Ft L1 L1 L2 L3 57 A9XPH Ft L1 L2 3P L1 L2 L3 3P+N N L1 L2 L3 6 A9XPH Ft 12 A9XPH Ft 24 A9XPH Ft 57 A9XPH Ft 12 A9XPH Ft 24 A9XPH Ft 57 A9XPH Ft Gyűjtősín rend. szám: A9XPH3pp L1 L2 L3 Elosztott nulla Pólusok száma 18 mm modul Rendelési szám N, L1, N, L2, N, L3 12 A9XPH Ft 18 A9XPH Ft 24 A9XPH Ft 57 A9XPH Ft N L1 N L2 N L3 Kiegészítők Pólusok száma 1P 2P 3P 4P - - Véglezárók Takarósapkák Csatlakozók Oldalsó takarás, amely IP20 védelmet biztosít Az üresen hagyott sínrészek takarására szolgál Gyűjtősínek megtáplálása valósítható meg. Vízszintes betáplálás minden oldalon. 35 mm 2 vezetékhez. Meghúzási nyomaték 4Nm. Csomagolás (db) Rendelési szám A9XPE110 A9XPE210 A9XPE310 A9XPE410 A9XPT920 A9XPCM Ft 957 Ft Ft Ft Ft Ft 47

48 Motorvédők és mágneskapcsolók A méltán világhírű Schneider Electric motorvezérlő kínálat optimalizált és egyszerűsített változata rendkívül versenyképes áron, Schneider Electric minőségben. Csak a legfontosa funkciók és kiegészítők, amire a mindennapokban szüksége van. A teljes kínálatunkat itt tekintheti meg: schneider-electric.box.com/koltseghatekony
