VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL

Átírás

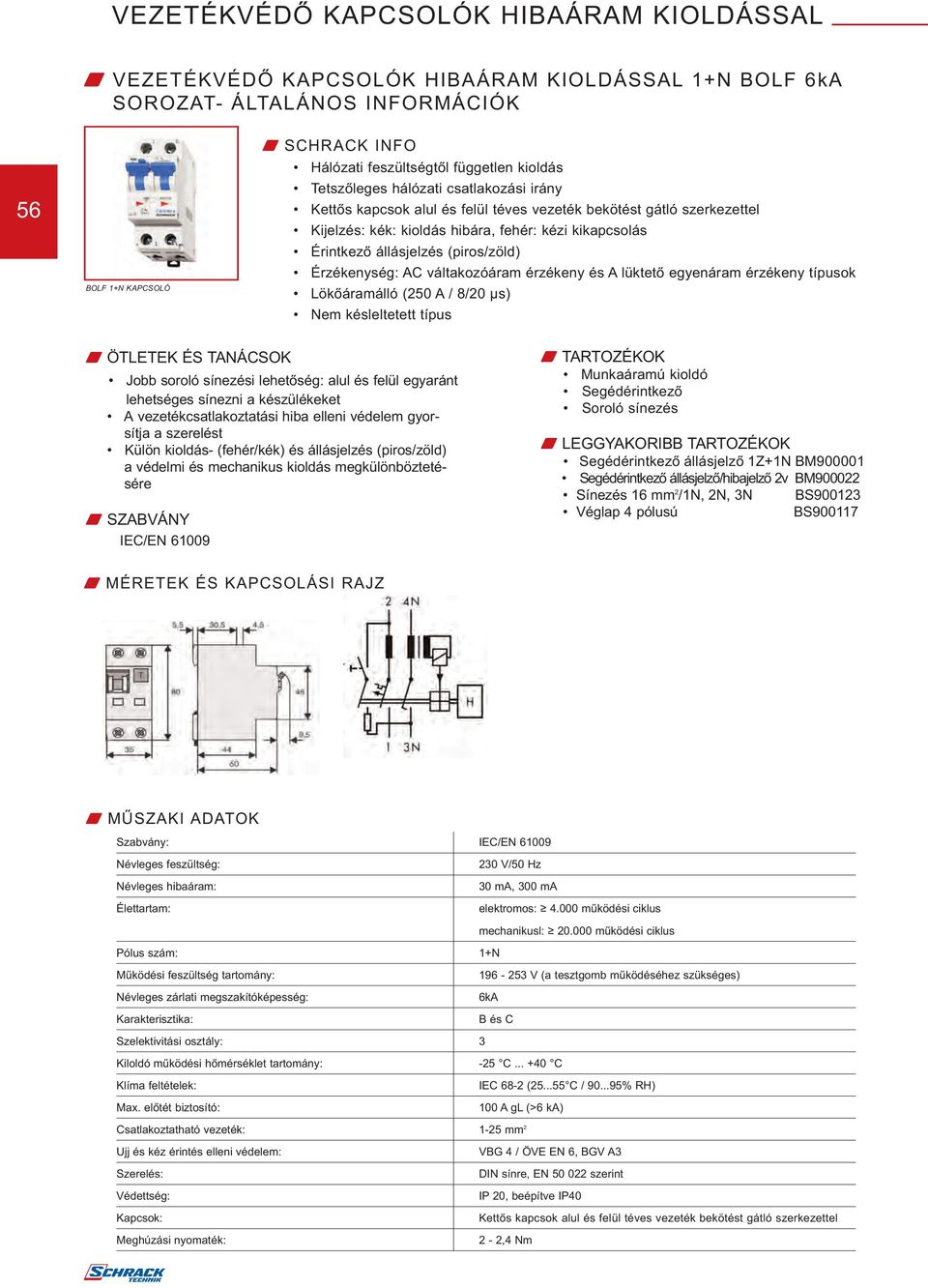

1 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 1+N BOLF 6kA SOROZAT- ÁLTALÁNOS INFORMÁCIÓK 56 BOLF 1+N KAPCSOLÓ W SCHRACK INFO Hálózati feszültségtől független kioldás Tetszőleges hálózati csatlakozási irány Kettős kapcsok alul és felül téves vezeték bekötést gátló szerkezettel Kijelzés: kék: kioldás hibára, fehér: kézi kikapcsolás Érintkező állásjelzés (piros/zöld) Érzékenység: AC váltakozóáram érzékeny és A lüktető egyenáram érzékeny típusok Lökőáramálló (250 A / 8/20 µs) Nem késleltetett típus w ÖTLETEK ÉS TANÁCSOK Jobb soroló sínezési lehetőség: alul és felül egyaránt lehetséges sínezni a készülékeket A vezetékcsatlakoztatási hiba elleni védelem gyorsítja a szerelést Külön kioldás- (fehér/kék) és állásjelzés (piros/zöld) a védelmi és mechanikus kioldás megkülönböztetésére w SZABVÁNY IEC/EN w TARTOZÉKOK Munkaáramú kioldó Segédérintkező Soroló sínezés w LEGGYAKORIBB TARTOZÉKOK Segédérintkező állásjelző 1Z+1N BM Segédérintkező állásjelző/hibajelző 2v BM Sínezés 16 mm 2 /1N, 2N, 3N BS Véglap 4 pólusú BS W MÉRETEK ÉS KAPCSOLÁSI RAJZ W MŰSZAKI ADATOK Szabvány: IEC/EN Névleges feszültség: 230 V/50 Hz Névleges hibaáram: 30 ma, 300 ma Élettartam: elektromos: 4000 működési ciklus mechanikusl: működési ciklus Pólus szám: 1+N Működési feszültség tartomány: V (a tesztgomb működéséhez szükséges) Névleges zárlati megszakítóképesség: 6kA Karakterisztika: B és C Szelektivitási osztály: 3 Kiloldó működési hőmérséklet tartomány: -25 C +40 C Klíma feltételek: IEC 68-2 (2555 C / 9095% RH) Max előtét biztosító: 100 A gl (>6 ka) Csatlakoztatható vezeték: 1-25 mm 2 Ujj és kéz érintés elleni védelem: Szerelés: Védettség: Kapcsok: Meghúzási nyomaték: VBG 4 / ÖVE EN 6, BGV A3 DIN sínre, EN szerint IP 20, beépítve IP40 Kettős kapcsok alul és felül téves vezeték bekötést gátló szerkezettel 2-2,4 Nm

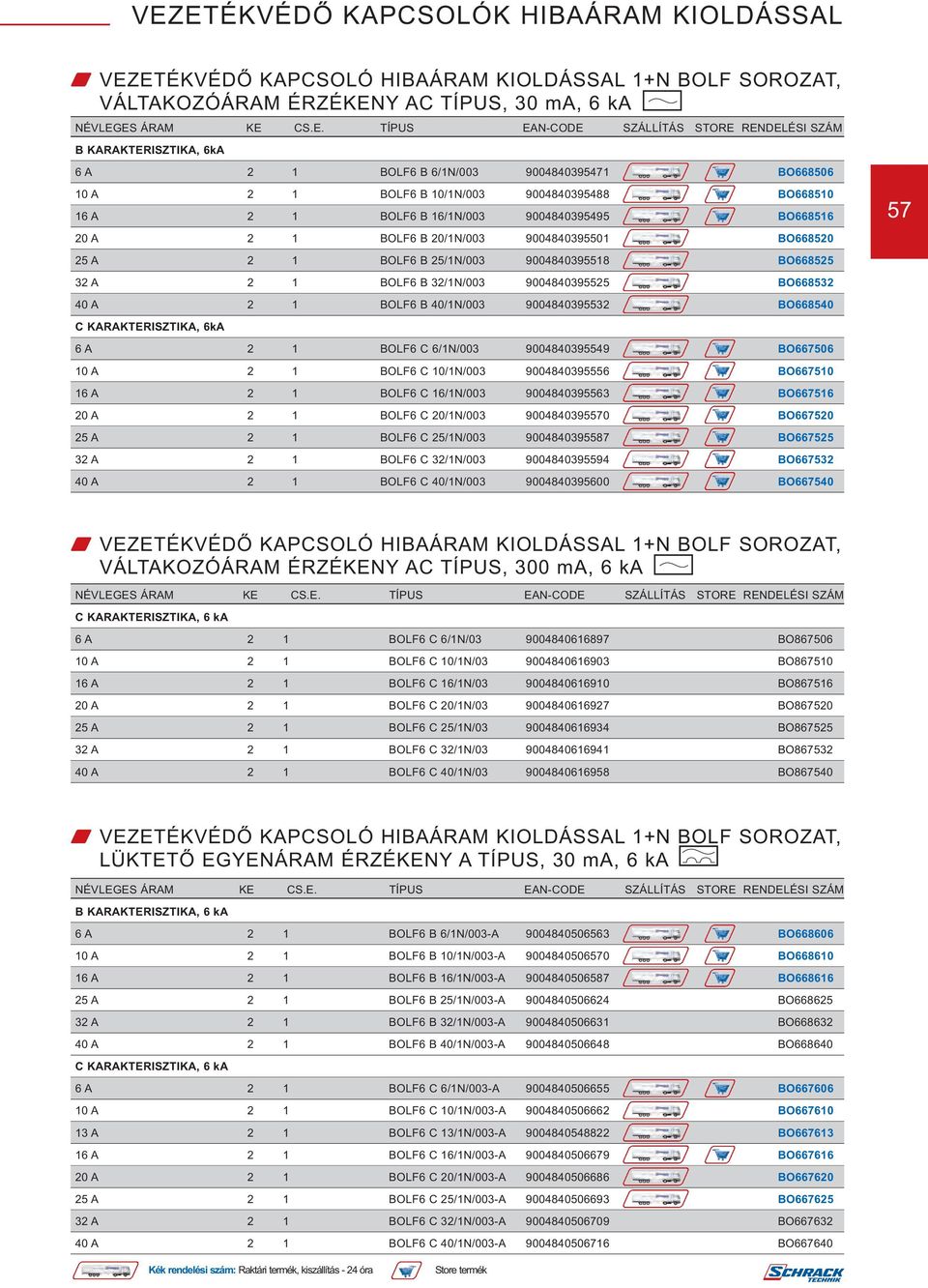

2 W VEZETÉKVÉDŐ KAPCSOLÓ HIBAÁRAM KIOLDÁSSAL 1+N BOLF SOROZAT, VÁLTAKOZÓÁRAM ÉRZÉKENY AC TÍPUS, 30 ma, 6 ka NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA, 6kA 6 A 2 1 BOLF6 B 6/1N/ BO A 2 1 BOLF6 B 10/1N/ BO A 2 1 BOLF6 B 16/1N/ BO A 2 1 BOLF6 B 20/1N/ BO A 2 1 BOLF6 B 25/1N/ BO A 2 1 BOLF6 B 32/1N/ BO A 2 1 BOLF6 B 40/1N/ BO C KARAKTERISZTIKA, 6kA 6 A 2 1 BOLF6 C 6/1N/ BO A 2 1 BOLF6 C 10/1N/ BO A 2 1 BOLF6 C 16/1N/ BO A 2 1 BOLF6 C 20/1N/ BO A 2 1 BOLF6 C 25/1N/ BO A 2 1 BOLF6 C 32/1N/ BO A 2 1 BOLF6 C 40/1N/ BO W VEZETÉKVÉDŐ KAPCSOLÓ HIBAÁRAM KIOLDÁSSAL 1+N BOLF SOROZAT, VÁLTAKOZÓÁRAM ÉRZÉKENY AC TÍPUS, 300 ma, 6 ka NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM C KARAKTERISZTIKA, 6 ka 6 A 2 1 BOLF6 C 6/1N/ BO A 2 1 BOLF6 C 10/1N/ BO A 2 1 BOLF6 C 16/1N/ BO A 2 1 BOLF6 C 20/1N/ BO A 2 1 BOLF6 C 25/1N/ BO A 2 1 BOLF6 C 32/1N/ BO A 2 1 BOLF6 C 40/1N/ BO W VEZETÉKVÉDŐ KAPCSOLÓ HIBAÁRAM KIOLDÁSSAL 1+N BOLF SOROZAT, LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS, 30 ma, 6 ka NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA, 6 ka 6 A 2 1 BOLF6 B 6/1N/003-A BO A 2 1 BOLF6 B 10/1N/003-A BO A 2 1 BOLF6 B 16/1N/003-A BO A 2 1 BOLF6 B 25/1N/003-A BO A 2 1 BOLF6 B 32/1N/003-A BO A 2 1 BOLF6 B 40/1N/003-A BO C KARAKTERISZTIKA, 6 ka 6 A 2 1 BOLF6 C 6/1N/003-A BO A 2 1 BOLF6 C 10/1N/003-A BO A 2 1 BOLF6 C 13/1N/003-A BO A 2 1 BOLF6 C 16/1N/003-A BO A 2 1 BOLF6 C 20/1N/003-A BO A 2 1 BOLF6 C 25/1N/003-A BO A 2 1 BOLF6 C 32/1N/003-A BO A 2 1 BOLF6 C 40/1N/003-A BO Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

3 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 1+N BOLF 10kA SOROZAT ÁLTALÁNOS INFORMÁCIÓK 58 BOLF 1+N KAPCSOLÓ W SCHRACK INFO Hálózati feszültségtől független kioldás Tetszőleges hálózati csatlakozási irány Kettős kapcsok alul és felül téves vezeték bekötést gátló szerkezettel Kijelzés: kék: kioldás hibára, fehér: kézi kikapcsolás Érintkező állásjelzés (piros/zöld) Érzékenység: AC váltakozóáram érzékeny és A lüktető egyenáram érzékeny típusok Késleltetett és lökőáramálló G kivitel w ÖTLETEK ÉS TANÁCSOK Jobb soroló sínezési lehetőség: alul és felül egyaránt lehetséges sínezni a készülékeket A vezetékcsatlakoztatási hiba elleni védelem gyorsítja a szerelést Külön kioldás- (fehér/kék) és állásjelzés (piros/zöld) a védelmi és mechanikus kioldás megkülönböztetésére w TARTOZÉKOK Munkaáramú kioldó Segédérintkező Soroló sínezés w SZABVÁNY IEC/EN W MÉRETEK ÉS KAPCSOLÁSI RAJZ 2 4N T H N W MŰSZAKI ADATOK Szabvány: IEC/EN Névleges feszültség: Nélvleges hibaáram: Élettartam: 230 V/50 Hz 30 ma, 100 ma, 300 ma elektromos: 4000 működési ciklus Pólus szám: 1+N mechanikusl: működési ciklus Működési fezsültség tartomány: Névleges zárlati megszakítóképesség: Karakterisztika: V (a tesztgomb működéséhez szükséges) 10kA B és C Szelektivitási osztály: 3 Kiloldó működési hőmérséklet tartomány: -25 C +40 C Klíma feltételek: Max előtét biztosító: IEC 68-2 (2555 C / 9095% RH) 100 A gl (>10 ka) Csatlakoztatható vezeték: 1-25 mm 2 Ujj és kéz érintés elleni védelem: Szerelés: Védettség: Kapcsok: Meghúzási nyomaték: VBG 4 / ÖVE EN 6, BGV A3 DIN sínre, EN szerint IP 20, beépítve IP40 Kettős kapcsok alul és felül téves vezeték bekötést gátló szerkezettel 2-2,4 Nm

4 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 1+N BOLF SOROZAT VÁLTAKOZÓÁRAM ÉRZÉKENY AC TÍPUS, 30 ma, G KIVITEL, 10 ka BO W SCHRACK INFO G kivitel: késleltetett (10ms), lökőáramálló (3 ka / 8/20 µs) A G kivitellel a tranziens jelenségekre történő téves leoldás elkerülhető Segédérintkező állásjelző 1Z+1N BM állásjelző/hibajelző 2v BM Sínezés 16 mm 2 / 1N, 2N, 3N BS Véglap 4 pólusú BS NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 10 ka 13 A 2 1 BOLF B 13/003-G BO A 2 1 BOLF B 16/003-G BO A 2 1 BOLF B 25/003-G BO C KARAKTERISZTIKA 10 ka 13 A 2 1 BOLF C 13/003-G BO A 2 1 BOLF C 16/003-G BO A 2 1 BOLF C 20/003-G BO A 2 1 BOLF C 25/003-G BO A 2 1 BOLF C 32/003-G BO NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! MÁR SCHRACK TECHNIK LiVE-PHONE APP ALKALMAZÁSSAL IS! A műszaki információk bárhol, bármikor elérhetők A termékek szállítási készsége és ára azonnal látható A termékek egyszerűen megrendelhetők Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

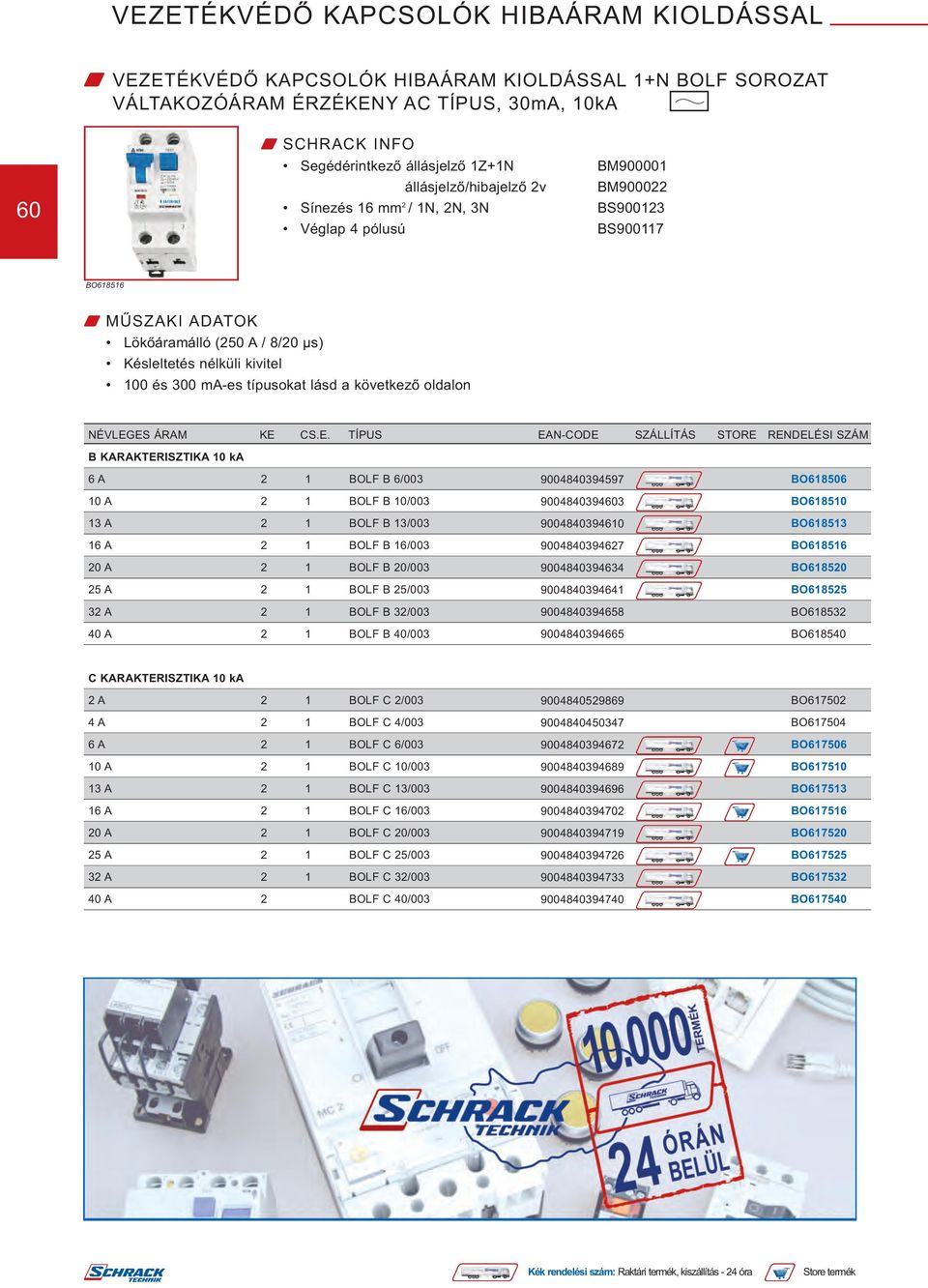

5 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 1+N BOLF SOROZAT VÁLTAKOZÓÁRAM ÉRZÉKENY AC TÍPUS, 30mA, 10kA 60 W SCHRACK INFO Segédérintkező állásjelző 1Z+1N BM állásjelző/hibajelző 2v BM Sínezés 16 mm 2 / 1N, 2N, 3N BS Véglap 4 pólusú BS BO W MŰSZAKI ADATOK Lökőáramálló (250 A / 8/20 µs) Késleltetés nélküli kivitel 100 és 300 ma-es típusokat lásd a következő oldalon NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 10 ka 6 A 2 1 BOLF B 6/ BO A 2 1 BOLF B 10/ BO A 2 1 BOLF B 13/ BO A 2 1 BOLF B 16/ BO A 2 1 BOLF B 20/ BO A 2 1 BOLF B 25/ BO A 2 1 BOLF B 32/ BO A 2 1 BOLF B 40/ BO C KARAKTERISZTIKA 10 ka 2 A 2 1 BOLF C 2/ BO A 2 1 BOLF C 4/ BO A 2 1 BOLF C 6/ BO A 2 1 BOLF C 10/ BO A 2 1 BOLF C 13/ BO A 2 1 BOLF C 16/ BO A 2 1 BOLF C 20/ BO A 2 1 BOLF C 25/ BO A 2 1 BOLF C 32/ BO A 2 BOLF C 40/ BO Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

6 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 1+N BOLF SOROZAT VÁLTAKOZÓÁRAM ÉRZÉKENY AC TÍPUS, 100 ma, 10kA 61 BO NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 10 ka 13 A 2 1 BOLF B 13/ BO A 2 1 BOLF B 16/ BO C KARAKTERISZTIKA 10 ka 10 A 2 1 BOLF C 10/ BO A 2 1 BOLF C 16/ BO A 2 1 BOLF C 20/ BO A 2 1 BOLF C 25/ BO A 2 1 BOLF C 32/ BO A 2 1 BOLF C 40/ BO W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 1+N BOLF SOROZAT VÁLTAKOZÓÁRAM ÉRZÉKENY AC TÍPUS, 300 ma, 10kA BO NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM C KARAKTERISZTIKA 10 ka 6 A 2 1 BOLF C 6/ BO A 2 1 BOLF C 10/ BO A 2 1 BOLF C 16/ BO A 2 1 BOLF C 20/ BO A 2 1 BOLF C 25/ BO A 2 1 BOLF C 32/ BO A 2 1 BOLF C 40/ BO Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

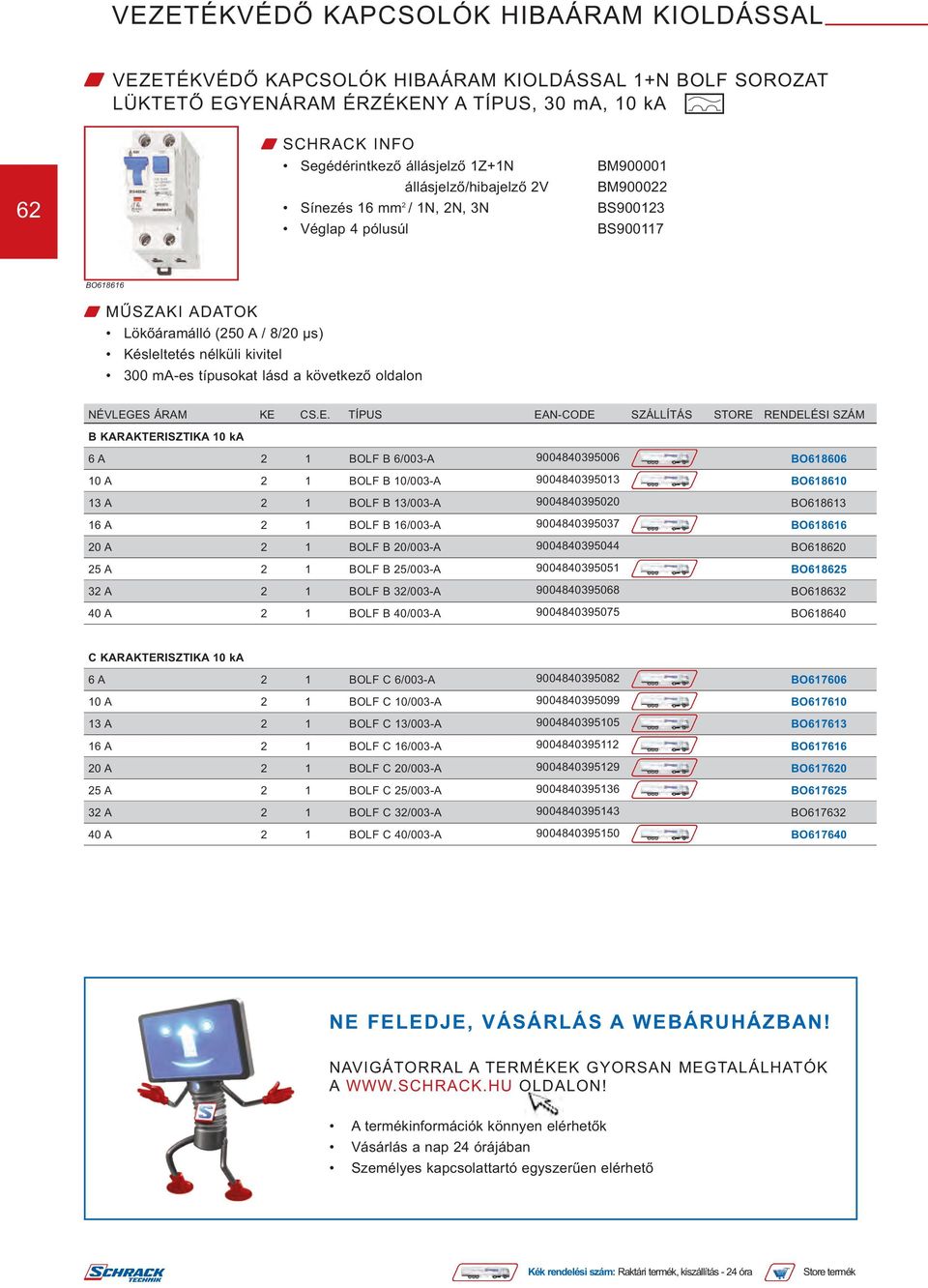

7 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 1+N BOLF SOROZAT LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS, 30 ma, 10 ka 62 W SCHRACK INFO Segédérintkező állásjelző 1Z+1N BM állásjelző/hibajelző 2V BM Sínezés 16 mm 2 / 1N, 2N, 3N BS Véglap 4 pólusúl BS BO W MŰSZAKI ADATOK Lökőáramálló (250 A / 8/20 µs) Késleltetés nélküli kivitel 300 ma-es típusokat lásd a következő oldalon NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 10 ka 6 A 2 1 BOLF B 6/003-A BO A 2 1 BOLF B 10/003-A BO A 2 1 BOLF B 13/003-A BO A 2 1 BOLF B 16/003-A BO A 2 1 BOLF B 20/003-A BO A 2 1 BOLF B 25/003-A BO A 2 1 BOLF B 32/003-A BO A 2 1 BOLF B 40/003-A BO C KARAKTERISZTIKA 10 ka 6 A 2 1 BOLF C 6/003-A BO A 2 1 BOLF C 10/003-A BO A 2 1 BOLF C 13/003-A BO A 2 1 BOLF C 16/003-A BO A 2 1 BOLF C 20/003-A BO A 2 1 BOLF C 25/003-A BO A 2 1 BOLF C 32/003-A BO A 2 1 BOLF C 40/003-A BO NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! NAVIGÁTORRAL A TERMÉKEK GYORSAN MEGTALÁLHATÓK A WWWSCHRACKHU OLDALON! A termékinformációk könnyen elérhetők Vásárlás a nap 24 órájában Személyes kapcsolattartó egyszerűen elérhető Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

8 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 1+N BOLF SOROZAT LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS, 300 ma, 10 ka 63 BO NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM C KARAKTRISZTIKA 10 ka 6 A 2 1 BOLF C 6/03-A BO A 2 1 BOLF C 10/03-A BO A 2 1 BOLF C 16/03-A BO A 2 1 BOLF C 20/03-A BO A 2 1 BOLF C 25/03-A BO A 2 1 BOLF C 32/03-A BO A 2 1 BOLF C 40/03-A BO NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! MÁR SCHRACK TECHNIK LiVE-PHONE APP ALKALMAZÁSSAL IS! A műszaki információk bárhol, bármikor elérhetők A termékek szállítási készsége és ára azonnal látható A termékek egyszerűen megrendelhetők Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

9 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 3+N BOLF SOROZAT ÁLTALÁNOS INFORMÁCIÓK W SCHRACK INFO 64 BO Lüktető egyenáram érzékeny, A kivitel Áramirány független bekötési lehetőség Csatlakozó kapcsok vezetékhez és soroló sínhez Szigetelt kialakítású vezetékcsatlakoztatási hiba elleni védelem Kioldásjelzés (fehér/kék) Pólusonkénti állásjelzés (piros/zöld) Univerzális beépítési pozíció W MŰSZAKI ADATOK Szabvány: Névleges feszültség: Pólusszám: Működési feszültség tartomány: Zárlati megszakítóképesség: Előtét biztosító: Kioldási karakterisztika: Névleges áram: IEC/EN61009 Ue 230/400V; 50Hz 3 pólusú kapcsolt nullavezetővel V 6 ka 100 A gl/gg B, C és D 6-16 A Szelektivitási osztály: 3 Érzékenység: Névleges lökőáramállóság: Névleges lökőfeszültségállóság: Névleges kioldó hibaáram: Nem kioldó hibaáram: Szerelés: Kapcsok: A (lüktető egyenáram érzékeny) 250 A (8/20 µs) Uimp 4 kv (1,2/50 μs) IΔn 30 ma, 100 ma vagy 300 ma IΔno 0,5 IΔn TS35 sínre Vezetékhez és soroló sínhez, alul/felül Csatlakoztatható vezeték: 1-25 mm 2 Vezetékcsatlakoztatási hiba elleni védelem: Védettség a kapcsok megérintése ellen: Védettség: Szigetelt kilakítású VBG4, ÖVE EN6 szerint IP20, beépítve IP40 Környezeti hőmérséklet: -25 C +40 C Klímaállóság: IEC 68-2 szerint (2555 C / 9095% RH) W MÉRETEK ÉS KAPCSOLÁSI RAJZ

10 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 3+N BOLF SOROZAT LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS, 30 ma, 6 ka 65 BO NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 6 ka 13 A 4 1 B13 / 3N / 003-A BO A 4 1 B16 / 3N / 003-A BO C KARAKTERISZTIKA 6 ka 6 A 4 1 C6 / 3N / 003-A BO A 4 1 C10 / 3N / 003-A BO A 4 1 C13 / 3N / 003-A BO A 4 1 C16 / 3N / 003-A BO D KARAKTERISZTIKA 6 ka 16 A 4 1 D16 / 3N / 003-A BO Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

11 W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 3+N BOLF SOROZAT LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS, 100 ma, 6 ka 66 BO NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 6 ka 13 A 4 1 B13 / 3N / 01-A BO A 4 1 B16 / 3N / 01-A BO C KARAKTERISZTIKA 6 ka 6 A 4 1 C6 / 3N / 01-A BO A 4 1 C10 / 3N / 01-A BO A 4 1 C13 / 3N / 01-A BO A 4 1 C616 / 3N / 01-A BO D KARAKTERISZTIKA 6 ka 6 A 4 1 D6 / 3N / 01-A BO A 4 1 D10 / 3N / 01-A BO A 4 1 D13 / 3N / 01-A BO A 4 1 D16 / 3N / 01-A BO W VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 3+N BOLF SOROZAT LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS, 300 ma, 6 ka BO NÉVLEGES ÁRAM KE CSE TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 6 ka 13 A 4 1 B13 / 3N / 03-A BO A 4 1 B16 / 3N / 03-A BO C KARAKTERISZTIKA 6 ka 6 A 4 1 C6 / 3N / 03-A BO A 4 1 C10 / 3N / 03-A BO A 4 1 C13 / 3N / 03-A BO A 4 1 C16 / 3N / 03-A BO Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

12 W MŰSZAKI ADATOK BOLF SOROZATHOZ W KIOLDÁSI KARAKTERISZTIKÁK TÚLTERHELÉS, ZÁRLAT Kioldási karakterisztika EN61009 szerint Nem kioldó áram 67 Kioldó áram W KIOLDÁSI KARAKTERISZTIKÁK HIBAÁRAMÚ KIOLDÁSI JELLEGGÖRBE Kioldási idő Feltételes lökőáramállóság területe késleltetés nélkül Kioldási idő Feltételes lökőáramállóság területe rövididejű késleltetéssel Kioldó hibaáram Kioldó hibaáram Kioldási terület jellegzetes pontok Nem késleltetett kioldási terület Kioldási terület jellegzetes pontok G típus kioldási terület

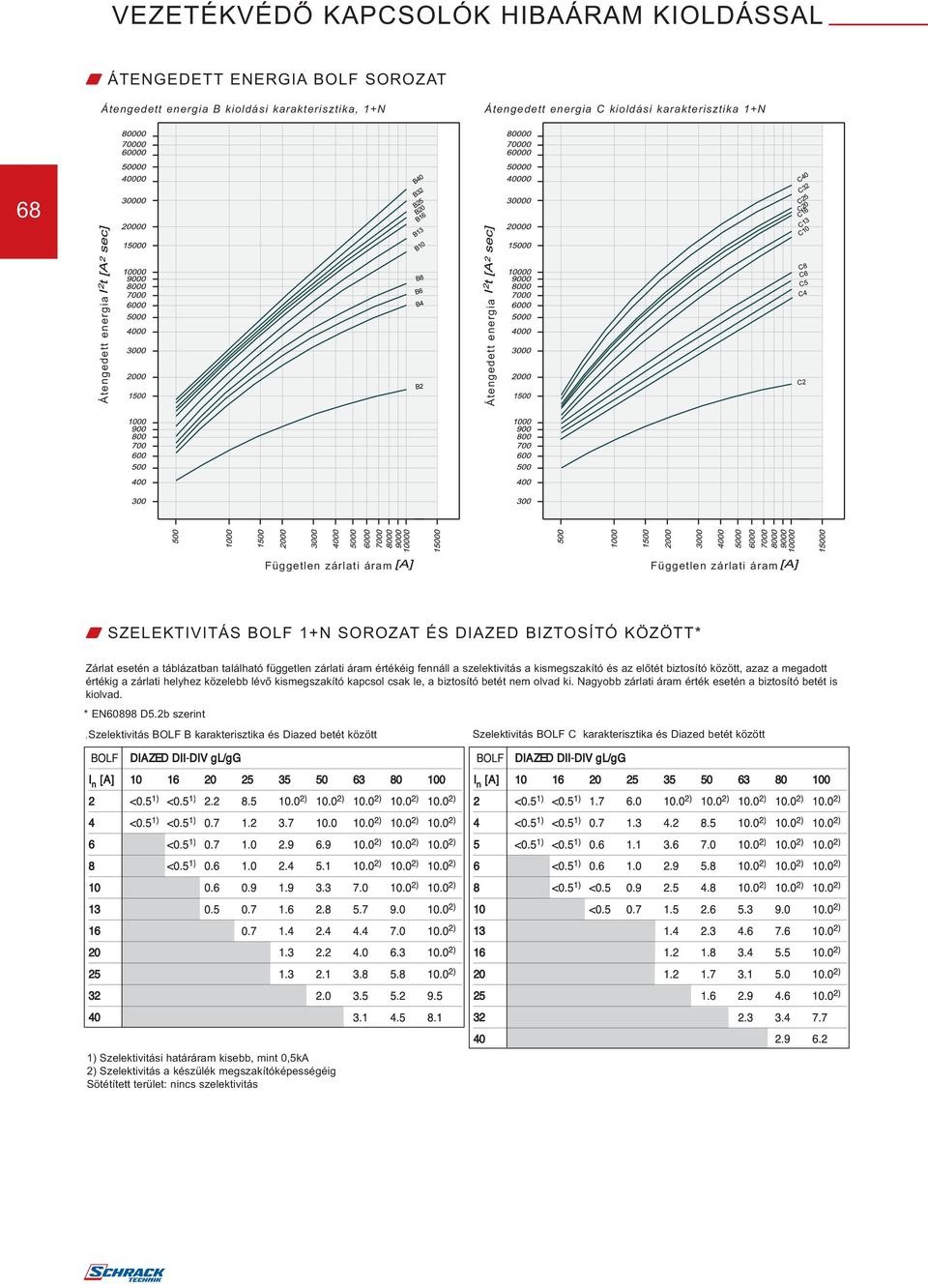

13 W ÁTENGEDETT ENERGIA BOLF SOROZAT Durchlassenergie Átengedett energia BOLF, B Kennlinie kioldási B, karakterisztika, 1+Npolig 1+N Átengedett Durchlassenergie energia BOLF, C Kennlinie kioldási C, karakterisztika 1+Npolig 1+N 68 Átengedett energia Átengedett energia Független zárlati áram Független zárlati áram W SZELEKTIVITÁS BOLF 1+N SOROZAT ÉS DIAZED BIZTOSÍTÓ KÖZÖTT* Im Zárlat Kurzschlussfall esetén a táblázatban besteht zwischen található denfüggetlen LS/FI-Schaltern zárlati áram BOLF/1N/ értékéig undfennáll den vorgeschaltenen a szelektivitás Schmelzsicherungen a kismegszakító és Selektivität az előtét biztosító bis zu den között, angegebenen azaz a megadott Werten des értékig Selektivitätsgrenzstromes a zárlati helyhez közelebb I s [ka] lévő (dh kismegszakító bei auftretenden kapcsol Kurzschlussströmen csak le, a biztosító I ks unter betét I nem s löst olvad nur der ki LS-Schalter Nagyobb zárlati aus, bei áram Kurzschlussströmen érték esetén a biztosító darüber sprechen betét is beide kiolvad Schutzorgane an) **) EN60898 nach D52b D52b szerint Kurzschlussselektivität Szelektivitás BOLF B karakterisztika Kennlinie B zu Schmelzsicherungs-Einsatz és Diazed betét között DIAZED*) Kurzschlussselektivität Szelektivitás BOLF C Kennlinie karakterisztika C zu Schmelzsicherungs-Einsatz és Diazed betét között DIAZED*) BOLF DIAZED DII-DIV gl/gg BOLF DIAZED DII-DIV gl/gg I n [A] I n [A] <05 1) <05 1) ) 100 2) 100 2) 100 2) 100 2) 2 <05 1) <05 1) ) 100 2) 100 2) 100 2) 100 2) 4 <05 1) <05 1) ) 100 2) 100 2) 4 <05 1) <05 1) ) 100 2) 100 2) 6 <05 1) ) 100 2) 100 2) 5 <05 1) <05 1) ) 100 2) 100 2) 8 <05 1) ) 100 2) 100 2) 6 <05 1) ) 100 2) 100 2) ) 100 2) 8 <05 1) < ) 100 2) 100 2) ) 10 < ) ) ) ) ) ) ) ) ) Szelektivitási határáram kisebb, mint 0,5kA 1) Selektivitätsgrenzstrom I s liegt unter 05 ka 2) Szelektivitás a készülék megszakítóképességéig 2) Sötétített Selektivitätsgrenzstrom terület: nincs szelektivitás I s = Bemessungsschaltvermögen I cn des LS/FI-Schalters Dunklere Bereiche: keine Selektivität

14 W SZELEKTIVITÁS BOLF 1+N SOROZAT ÉS NEOZED BIZTOSÍTÓ KÖZÖTT* Zárlat esetén a táblázatban található független zárlati áram értékéig fennáll a szelektivitás a kismegszakító és az előtét biztosító között, azaz a megadott értékig a zárlati helyhez közelebb lévő kismegszakító kapcsol csak le, a biztosító betét nem olvad ki Nagyobb zárlati áram érték esetén a biztosító betét is kiolvad * EN60898 D52b szerint Szelektivitás BOLF B karakterisztika és Neozed betét között BOLF Szelektivitás BOLF C karakterisztika és Neozed betét között BOLF 69 W SZELEKTIVITÁS BOLF 1+N SOROZAT ÉS NH00 BIZTOSÍTÓ KÖZÖTT Zárlat esetén a táblázatban található független zárlati áram értékéig fennáll a szelektivitás a kismegszakító és az előtét biztosító között, azaz a megadott értékig a zárlati helyhez közelebb lévő kismegszakító kapcsol csak le, a biztosító betét nem olvad ki Nagyobb zárlati áram érték esetén a biztosító betét is kiolvad * EN60898 D52b szerint Szelektivitás BOLF B karakterisztika és NH00 betét között BOLF Szelektivitás BOLF C karakterisztika és NH00 betét között BOLF 1) Szelektivitási határáram kisebb, mint 0,5kA 2) Szelektivitás a készülék megszakítóképességéig Sötétített terület: nincs szelektivitás

15 VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL 70 W SZELEKTIVITÁSI TÁBLÁZATOK BOLF 3+N SOROZATHOZ W BOLF 1+N SOROZAT HŐVESZTESÉGE NÉVLEGES TERHELŐ ÁRAM MELLET Neozed biztosító betét, gg karakterisztika, 400V AC Diazed biztosító betét, gg karakterisztika, 500V AC NH000, NH00 biztosító betét, gg karakterisztika, 500V AC B karakterisztika C karakterisztika D karakterisztika

16 W BOLF 3+N SOROZAT HŐVESZTESÉGE NÉVLEGES TERHELŐ ÁRAM MELLET B karakterisztika C karakterisztika D karakterisztika 71 W A KÖRNYEZETI HŐMÉRSÉKLET HATÁSA A TERMIKUS KIOLDÓRA BOLF 1+N SOROZAT Környezeti hőmérséklet T ( C) W A KÖRNYEZETI HŐMÉRSÉKLET HATÁSA A TERMIKUS KIOLDÓRA BOLF 3+N SOROZAT Környezeti hőmérséklet T ( C)
