W KOCSIZÓ SZERKEZET MC3 MEGSZAKÍTÓHOZ

Átírás

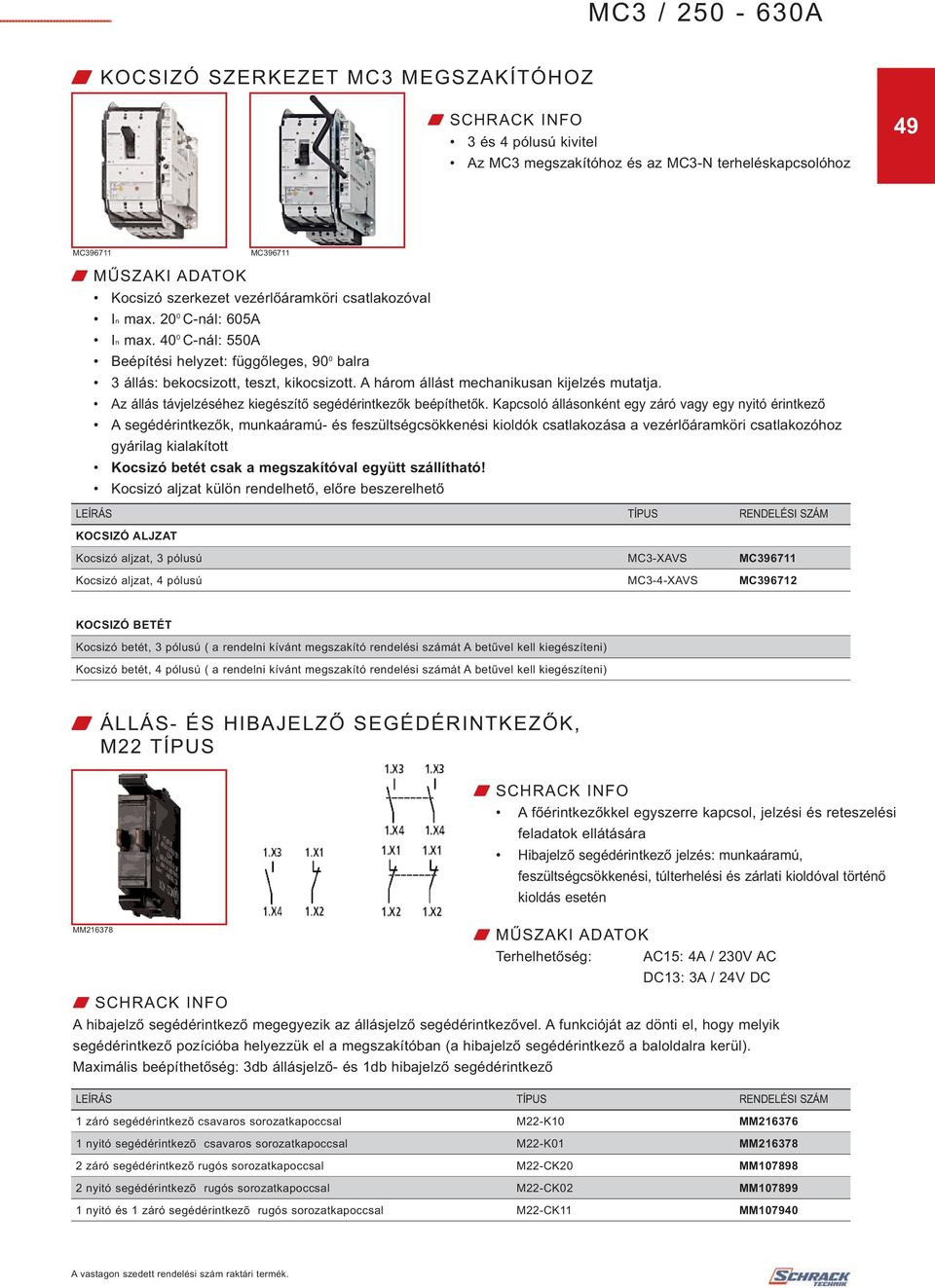

1 W KOCSIZÓ SZERKEZET MC3 MEGSZAKÍTÓHOZ 3 és 4 pólusú kivitel Az MC3 megszakítóhoz és az MC3-N terheléskapcsolóhoz 49 MC MC Kocsizó szerkezet vezérlőáramköri csatlakozóval In max C-nál: 605A In max C-nál: 550A Beépítési helyzet: függőleges, 90 0 balra 3 állás: bekocsizott, teszt, kikocsizott. A három állást mechanikusan kijelzés mutatja. Az állás távjelzéséhez kiegészítő segédérintkezők beépíthetők. Kapcsoló állásonként egy záró vagy egy nyitó érintkező A segédérintkezők, munkaáramú- és feszültségcsökkenési kioldók csatlakozása a vezérlőáramköri csatlakozóhoz gyárilag kialakított Kocsizó betét csak a megszakítóval együtt szállítható! Kocsizó aljzat külön rendelhető, előre beszerelhető KOCSIZÓ ALJZAT Kocsizó aljzat, 3 pólusú MC3-XAVS MC Kocsizó aljzat, 4 pólusú MC3-4-XAVS MC KOCSIZÓ BETÉT Kocsizó betét, 3 pólusú ( a rendelni kívánt megszakító rendelési számát A betűvel kell kiegészíteni) Kocsizó betét, 4 pólusú ( a rendelni kívánt megszakító rendelési számát A betűvel kell kiegészíteni) W ÁLLÁS- ÉS HIBAJELZŐ SEGÉDÉRINTKEZŐK, M22 TÍPUS A főérintkezőkkel egyszerre kapcsol, jelzési és reteszelési feladatok ellátására Hibajelző segédérintkező jelzés: munkaáramú, feszültségcsökkenési, túlterhelési és zárlati kioldóval történő kioldás esetén MM Terhelhetőség: AC15: 4A / 230V AC DC13: 3A / 24V DC A hibajelző segédérintkező megegyezik az állásjelző segédérintkezővel. A funkcióját az dönti el, hogy melyik segédérintkező pozícióba helyezzük el a megszakítóban (a hibajelző segédérintkező a baloldalra kerül). Maximális beépíthetőség: 3db állásjelző- és 1db hibajelző segédérintkező 1 záró segédérintkezõ csavaros sorozatkapoccsal M22-K10 MM nyitó segédérintkezõ csavaros sorozatkapoccsal M22-K01 MM záró segédérintkezõ rugós sorozatkapoccsal M22-CK20 MM nyitó segédérintkezõ rugós sorozatkapoccsal M22-CK02 MM nyitó és 1 záró segédérintkezõ rugós sorozatkapoccsal M22-CK11 MM107940

2 50 W ELŐRESIETŐ SEGÉDÉRINTKEZŐ MC3-XHIV TÍPUS Reteszelési és terhelésleválasztási kapcsolásokhoz. MC Előresietés be- és kikapcsolásnál (kézi működtetés): kb. 20 ms Nem kombinálható MC3-XU... feszültségcsökkenési, MC3-XA... munkaáramú kioldóval, illetve MC-XR motorhajtással Terhelhetőség: AC15: 4A / 230V AC DC13: 3A / 24V DC W TIPPEK ÉS TRÜKKÖK Maximális beépíthetőség a segédérintkezőkkel: 1db előresiető állásjelző segédérintkező Elõresiető segédérintkező, 2 záró MC2/3-XHIV MC W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ MC3-XU TÍPUS MC megszakító / MC-N terheléskapcsoló késleltetés nélküli kikapcsolása a működtető feszültség csökkenése esetén Kikapcsolási tartomány: 0,35-0,7 x Us Vészkikapcsoló készülékek használata esetén veszleállító nyomógombbal történő működtetéshez. MC Ha a feszültségcsökkenési kioldó feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító főérintkezőinek záródását biztonságosan megakadályozza. Feszültségcsökkenési kioldó nem használható együtt munkaáramú kioldóval vagy előresiető segédérintkezővel (MC3-XHIV). FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM 24V AC MC2/3-XU24AC MC V DC MC2/3-XU24DC MC V AC MC2/3-XU AC MC V AC MC2/3-XU AC MC Egyéb feszültség szintek külön kérésre.

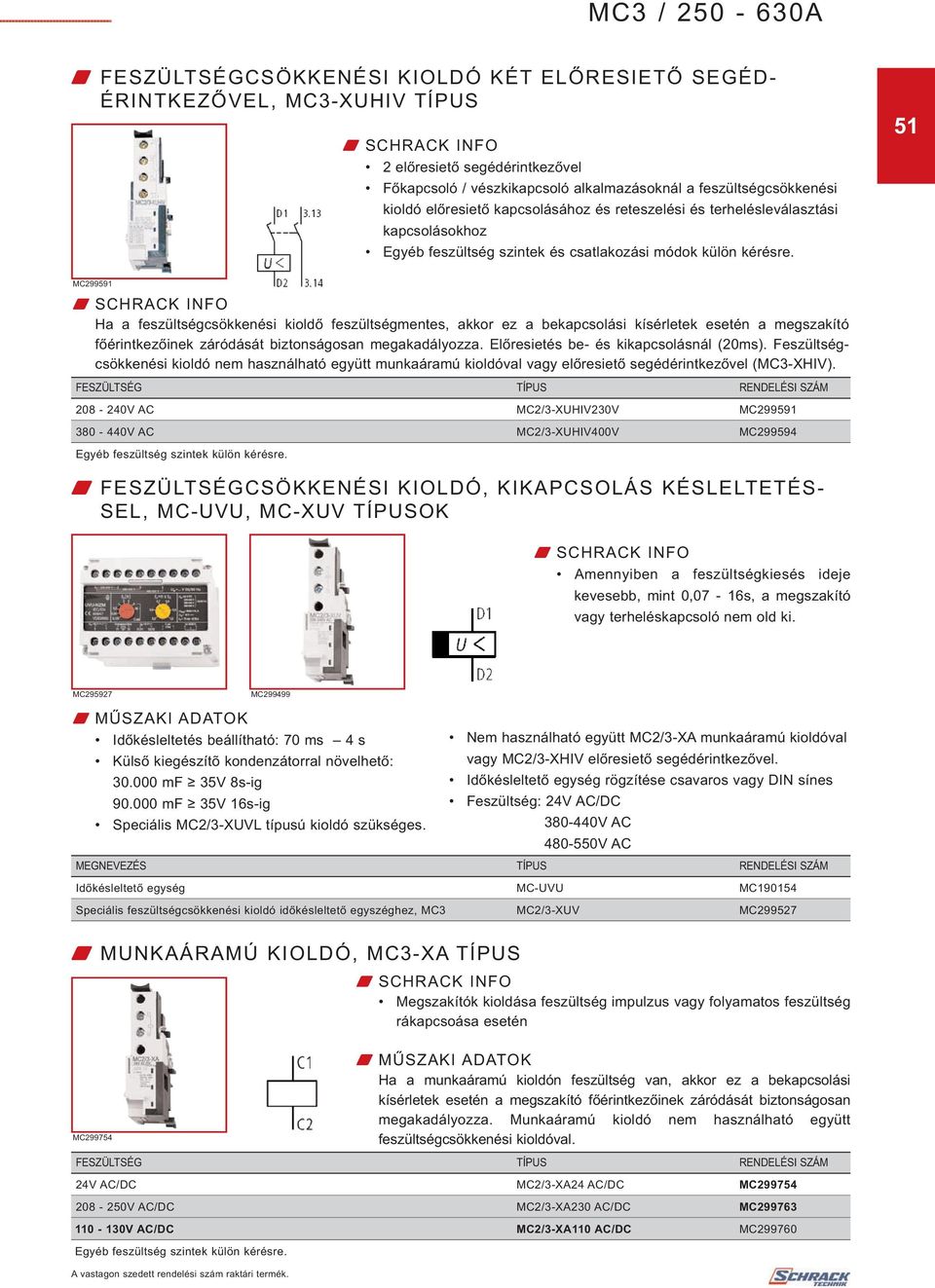

3 W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ KÉT ELŐRESIETŐ SEGÉD- ÉRINTKEZŐVEL, MC3-XUHIV TÍPUS 2 előresiető segédérintkezővel Főkapcsoló / vészkikapcsoló alkalmazásoknál a feszültségcsökkenési kioldó előresiető kapcsolásához és reteszelési és terhelésleválasztási kapcsolásokhoz Egyéb feszültség szintek és csatlakozási módok külön kérésre. 51 MC Ha a feszültségcsökkenési kioldő feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító főérintkezőinek záródását biztonságosan megakadályozza. Előresietés be- és kikapcsolásnál (20ms). Feszültségcsökkenési kioldó nem használható együtt munkaáramú kioldóval vagy előresiető segédérintkezővel (MC3-XHIV). FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM V AC MC2/3-XUHIV230V MC V AC MC2/3-XUHIV400V MC Egyéb feszültség szintek külön kérésre. W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, KIKAPCSOLÁS KÉSLELTETÉS- SEL, MC-UVU, MC-XUV TÍPUSOK Amennyiben a feszültségkiesés ideje kevesebb, mint 0,07-16s, a megszakító vagy terheléskapcsoló nem old ki. MC MC Időkésleltetés beállítható: 70 ms 4 s Nem használható együtt MC2/3-XA munkaáramú kioldóval Külső kiegészítõ kondenzátorral növelhető: vagy MC2/3-XHIV előresiető segédérintkezővel mf 35V 8s-ig Időkésleltető egység rögzítése csavaros vagy DIN sínes mf 35V 16s-ig Feszültség: 24V AC/DC Speciális MC2/3-XUVL típusú kioldó szükséges V AC V AC MEGNEVEZÉS TÍPUS RENDELÉSI SZÁM Időkésleltető egység MC-UVU MC Speciális feszültségcsökkenési kioldó időkésleltető egyszéghez, MC3 MC2/3-XUV MC W MUNKAÁRAMÚ KIOLDÓ, MC3-XA TÍPUS Megszakítók kioldása feszültség impulzus vagy folyamatos feszültség rákapcsoása esetén MC Ha a munkaáramú kioldón feszültség van, akkor ez a bekapcsolási kísérletek esetén a megszakító főérintkezőinek záródását biztonságosan megakadályozza. Munkaáramú kioldó nem használható együtt feszültségcsökkenési kioldóval. FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM 24V AC/DC MC2/3-XA24 AC/DC MC V AC/DC MC2/3-XA230 AC/DC MC V AC/DC MC2/3-XA110 AC/DC MC Egyéb feszültség szintek külön kérésre.

4 W MOTOROS HAJTÁS MC3 MEGSZAKÍTÓHOZ 52 Motoros hajtás összeépíthető MC megszakítókkal, MC-N terheléskapcsolókkal (nem kombinálható MC-PN terheléskapcsolókkal) A megszakítót egyidőben nem lehet kikapcsoltatni a motorhajtással és kioldatni munkaáramú vagy feszültségcsökkenési kioldóval MC Be- / kikapcsolás, nyugtázás folyamatos- vagy impulzusvezérléssel Bekapcsolási idő: 80ms Helyi, kézi kapcsolás lehetséges A kikapcsolás és bekapcsolás közötti szünetidő: 3s A 75-ös bekötési pont funkciója: A motor távműködtethetőségének a jelzése, amennyiben a motoron lévő helyi nyomógomb takaró zárt és a készülék nem lakatolt. AC-15: 2A / 400V DC-13: 0,2A / 220V W BEKÖTÉSI RAJZOK Impulzus vezérlés Folyamatos vezérlés Impulzus vezérlés automatikus KI helyzetbe kapcsolással Védelmi kioldás után HIA W KAPCSOLÁSI CIKLUS FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM V AC MC3-XR AC MC Kiegészítő burkolat 4 pólusú megszakítókhoz a 4. pólus takarására MC3-XAVPR MC Egyéb feszültség szintek külön kérésre. W MECHANIKUS RETESZ KÉZI HAJTÁSHOZ, MC3 MEGSZAKÍTÓ Kézi hajtás vagy ajtókuplungos kézi hajtás külön rendelendő! Motoros hajtással vagy előlapkerettel nem kombinálható! Mechanikus reteszelés kialakításához legalább 2 reteszelő egység szükséges. Lehetséges kombinációkat és reteszelési változatokat lásd 142. oldalon, bowden külön rendelendő. MC MC Mechanikai reteszelés MC3-XMV MC Bowden, 225, mm MC-XBZ225 MC Bowden, 600mm MC-XBZ600 MC Bowden, 1000mm MC-XBZ1000 MC191587

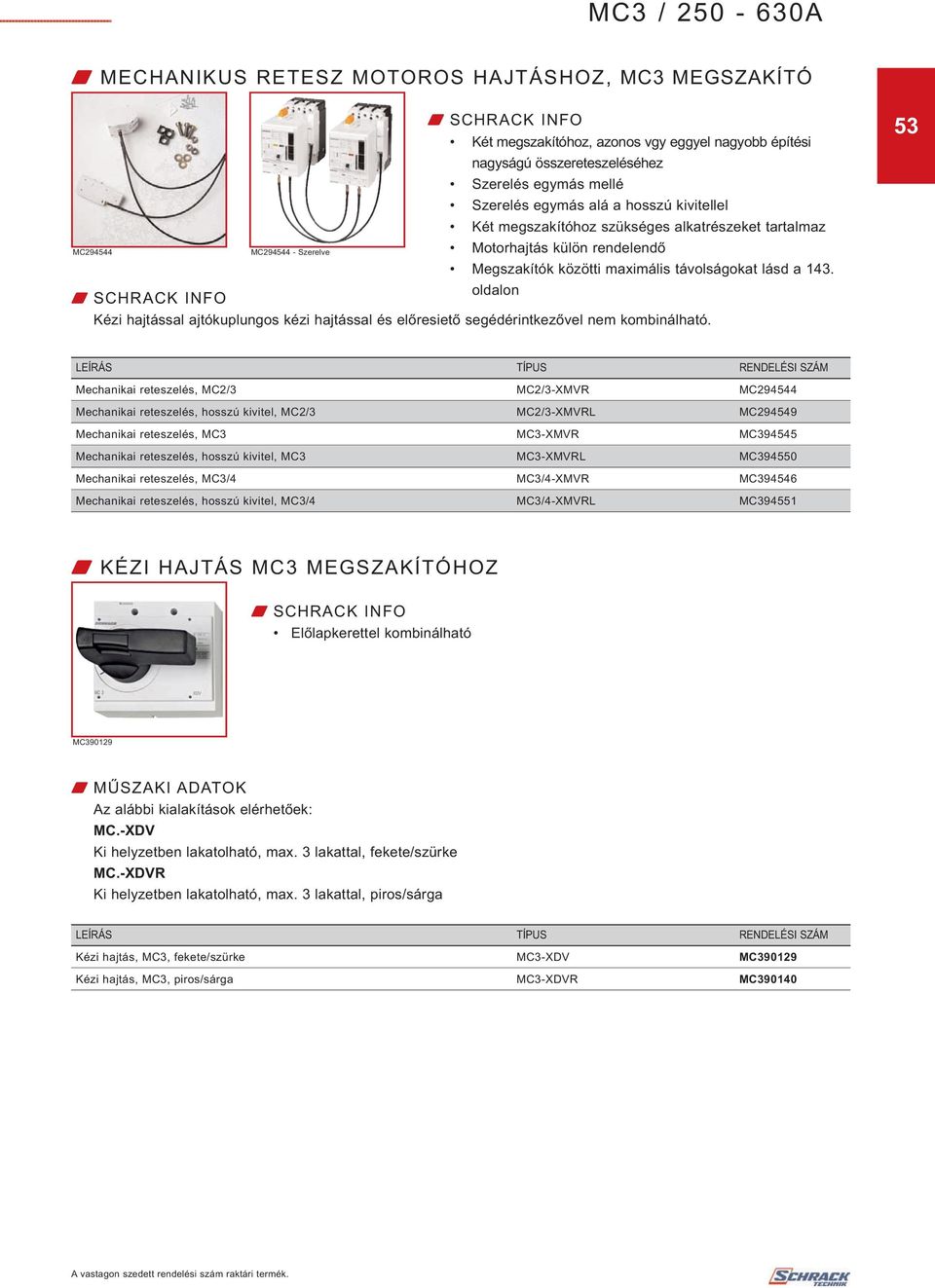

5 W MECHANIKUS RETESZ MOTOROS HAJTÁSHOZ, MC3 MEGSZAKÍTÓ MC MC Szerelve Két megszakítóhoz, azonos vgy eggyel nagyobb építési nagyságú összereteszeléséhez Szerelés egymás mellé Szerelés egymás alá a hosszú kivitellel Két megszakítóhoz szükséges alkatrészeket tartalmaz Motorhajtás külön rendelendő Megszakítók közötti maximális távolságokat lásd a 143. oldalon Kézi hajtással ajtókuplungos kézi hajtással és előresiető segédérintkezővel nem kombinálható. 53 Mechanikai reteszelés, MC2/3 MC2/3-XMVR MC Mechanikai reteszelés, hosszú kivitel, MC2/3 MC2/3-XMVRL MC Mechanikai reteszelés, MC3 MC3-XMVR MC Mechanikai reteszelés, hosszú kivitel, MC3 MC3-XMVRL MC Mechanikai reteszelés, MC3/4 MC3/4-XMVR MC Mechanikai reteszelés, hosszú kivitel, MC3/4 MC3/4-XMVRL MC W KÉZI HAJTÁS MC3 MEGSZAKÍTÓHOZ Előlapkerettel kombinálható MC Az alábbi kialakítások elérhetőek: MC.-XDV Ki helyzetben lakatolható, max. 3 lakattal, fekete/szürke MC.-XDVR Ki helyzetben lakatolható, max. 3 lakattal, piros/sárga Kézi hajtás, MC3, fekete/szürke MC3-XDV MC Kézi hajtás, MC3, piros/sárga MC3-XDVR MC390140

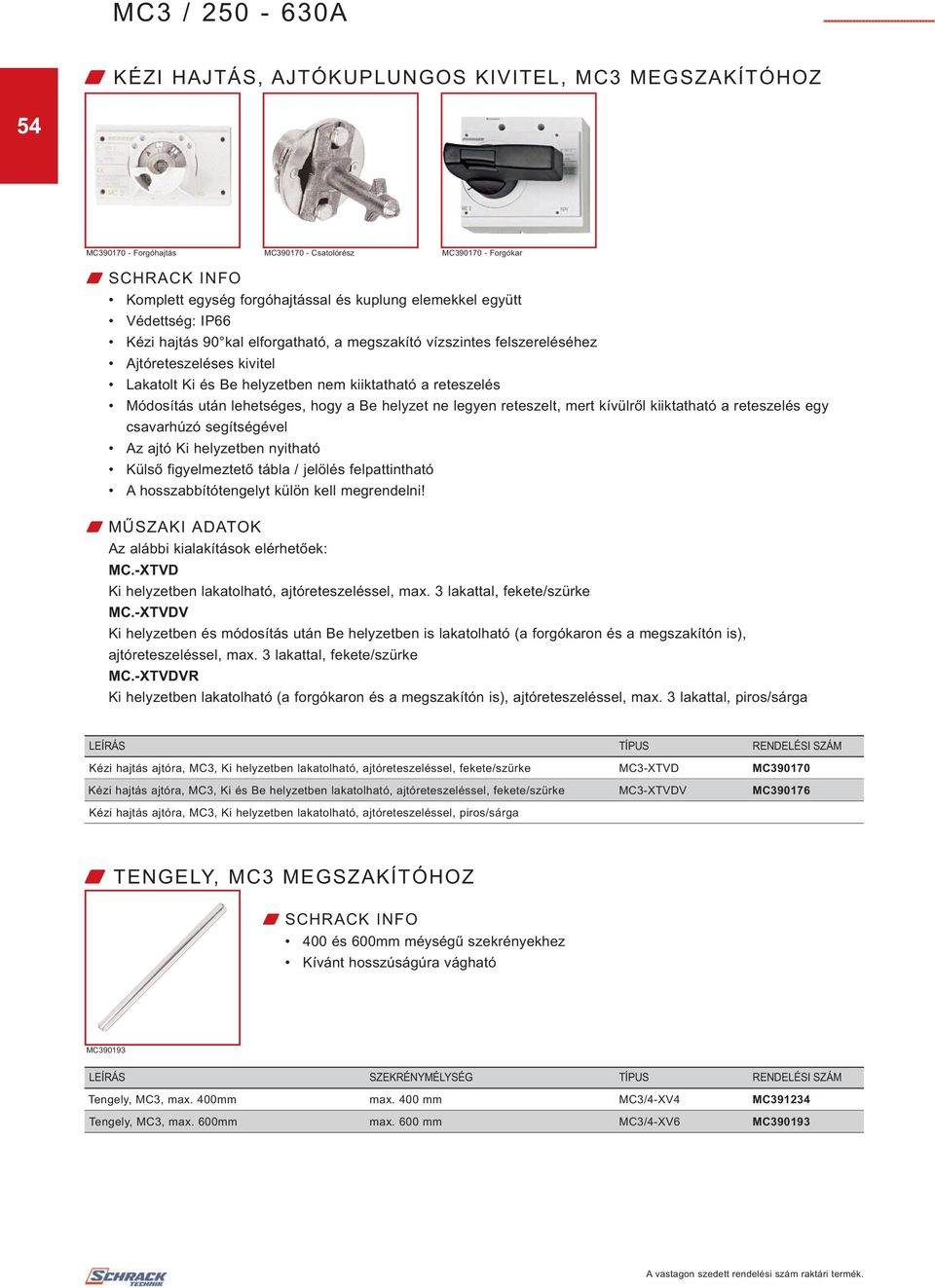

6 W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, MC3 MEGSZAKÍTÓHOZ 54 MC Forgóhajtás MC Csatolórész MC Forgókar Komplett egység forgóhajtással és kuplung elemekkel együtt Védettség: IP66 Kézi hajtás 90 kal elforgatható, a megszakító vízszintes felszereléséhez Ajtóreteszeléses kivitel Lakatolt Ki és Be helyzetben nem kiiktatható a reteszelés Módosítás után lehetséges, hogy a Be helyzet ne legyen reteszelt, mert kívülről kiiktatható a reteszelés egy csavarhúzó segítségével Az ajtó Ki helyzetben nyitható Külső figyelmeztető tábla / jelölés felpattintható A hosszabbítótengelyt külön kell megrendelni! Az alábbi kialakítások elérhetőek: MC.-XTVD Ki helyzetben lakatolható, ajtóreteszeléssel, max. 3 lakattal, fekete/szürke MC.-XTVDV Ki helyzetben és módosítás után Be helyzetben is lakatolható (a forgókaron és a megszakítón is), ajtóreteszeléssel, max. 3 lakattal, fekete/szürke MC.-XTVDVR Ki helyzetben lakatolható (a forgókaron és a megszakítón is), ajtóreteszeléssel, max. 3 lakattal, piros/sárga Kézi hajtás ajtóra, MC3, Ki helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC3-XTVD MC Kézi hajtás ajtóra, MC3, Ki és Be helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC3-XTVDV MC Kézi hajtás ajtóra, MC3, Ki helyzetben lakatolható, ajtóreteszeléssel, piros/sárga W TENGELY, MC3 MEGSZAKÍTÓHOZ 400 és 600mm méységű szekrényekhez Kívánt hosszúságúra vágható MC LEÍRÁS SZEKRÉNYMÉLYSÉG TÍPUS RENDELÉSI SZÁM Tengely, MC3, max. 400mm max. 400 mm MC3/4-XV4 MC Tengely, MC3, max. 600mm max. 600 mm MC3/4-XV6 MC390193

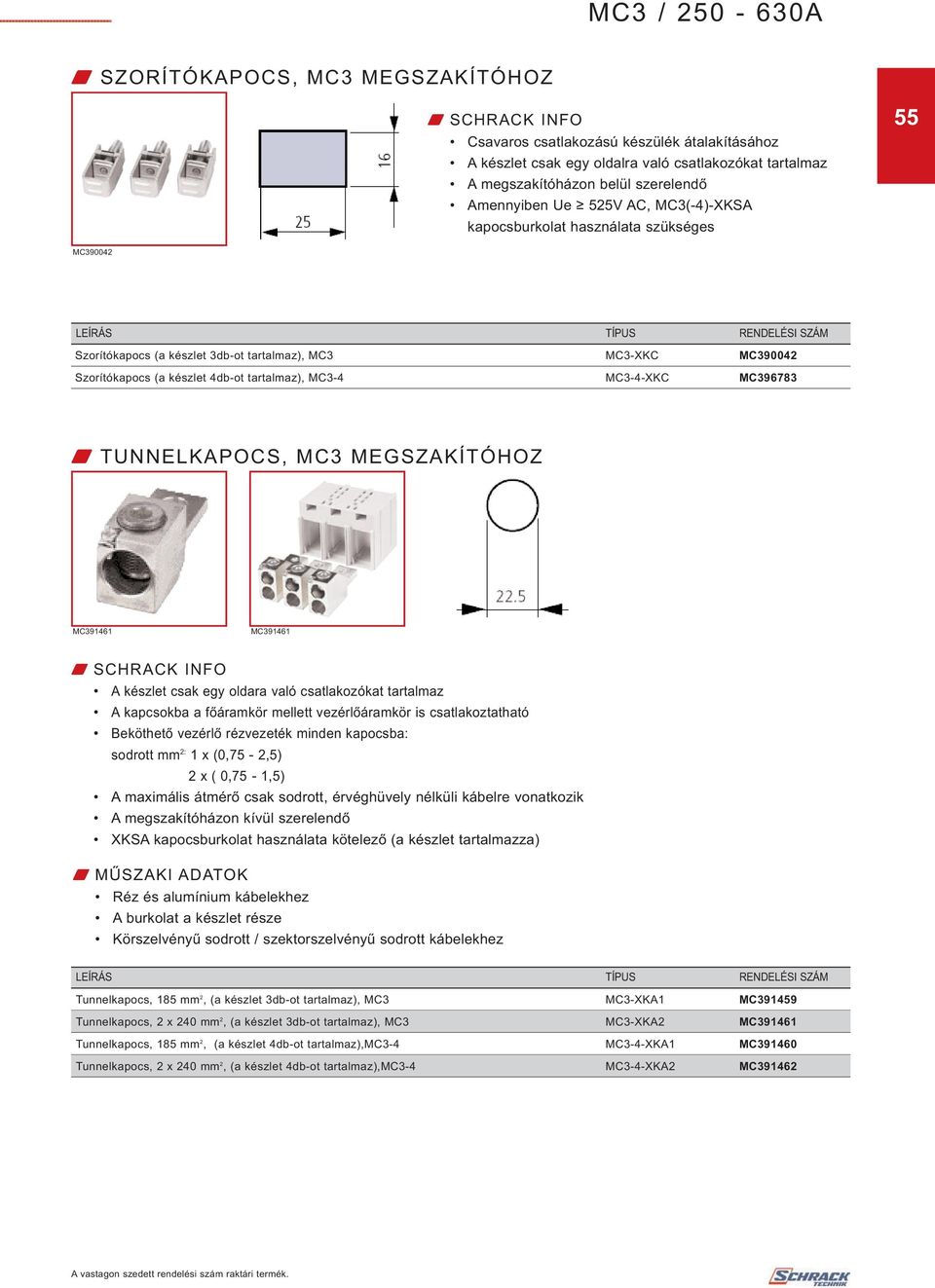

7 W SZORÍTÓKAPOCS, MC3 MEGSZAKÍTÓHOZ Csavaros csatlakozású készülék átalakításához A készlet csak egy oldalra való csatlakozókat tartalmaz A megszakítóházon belül szerelendő Amennyiben Ue 525V AC, MC3(-4)-XKSA kapocsburkolat használata szükséges 55 MC Szorítókapocs (a készlet 3db-ot tartalmaz), MC3 MC3-XKC MC Szorítókapocs (a készlet 4db-ot tartalmaz), MC3-4 MC3-4-XKC MC W TUNNELKAPOCS, MC3 MEGSZAKÍTÓHOZ MC MC A készlet csak egy oldara való csatlakozókat tartalmaz A kapcsokba a főáramkör mellett vezérlőáramkör is csatlakoztatható Beköthető vezérlő rézvezeték minden kapocsba: sodrott mm 2: 1 x (0,75-2,5) 2 x ( 0,75-1,5) A maximális átmérő csak sodrott, érvéghüvely nélküli kábelre vonatkozik A megszakítóházon kívül szerelendő XKSA kapocsburkolat használata kötelező (a készlet tartalmazza) Réz és alumínium kábelekhez A burkolat a készlet része Körszelvényű sodrott / szektorszelvényű sodrott kábelekhez Tunnelkapocs, 185 mm 2, (a készlet 3db-ot tartalmaz), MC3 MC3-XKA1 MC Tunnelkapocs, 2 x 240 mm 2, (a készlet 3db-ot tartalmaz), MC3 MC3-XKA2 MC Tunnelkapocs, 185 mm 2, (a készlet 4db-ot tartalmaz),mc3-4 MC3-4-XKA1 MC Tunnelkapocs, 2 x 240 mm 2, (a készlet 4db-ot tartalmaz),mc3-4 MC3-4-XKA2 MC391462

8 W KÁBELSARU, MC3 MEGSZAKÍTÓHOZ 56 Speciális, keskeny saru A kábelsarukat kapocsburkolat nélküli használat esetén szigetelni kell. MC Kábelsaru, 185 mm 2, MC3 MC3/4-XKS185 MC Kábelsaru, 240 mm 2, MC3 MC3/4-XKS240 MC W HÁTSÓ CSATLAKOZÁS, MC3 MEGSZAKÍTÓHOZ A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy oldalra való csatlakozókat MC Hátsó csatlakozás, (a készlet 3db-ot tartalmaz), MC3 MC3-XKR MC Hátsó csatlakozás, (a készlet 4db-ot tartalmaz), MC3-4-hez MC3-4-XKR MC W CSATLAKOZÓ SÍN FÁZISTÁVOLSÁG NÖVELÉSSEL, MC3 MEGSZAKÍTÓHOZ A készlet 3 vagy 4 sínt és fáziselválasztó szigetelőt tartalmaz MC3.. növelt fázistávolság 70mm, 2 kábelsaru köthető be MC Csatlakozó sín fázistávolság növeléssel, 3 pólus, 630A, MC3 MC3-XKV70 MC Csatlakozó sín fázistávolság növeléssel, 4 pólus, 630 A, MC3-4 MC3-4-XKV70 MC390515

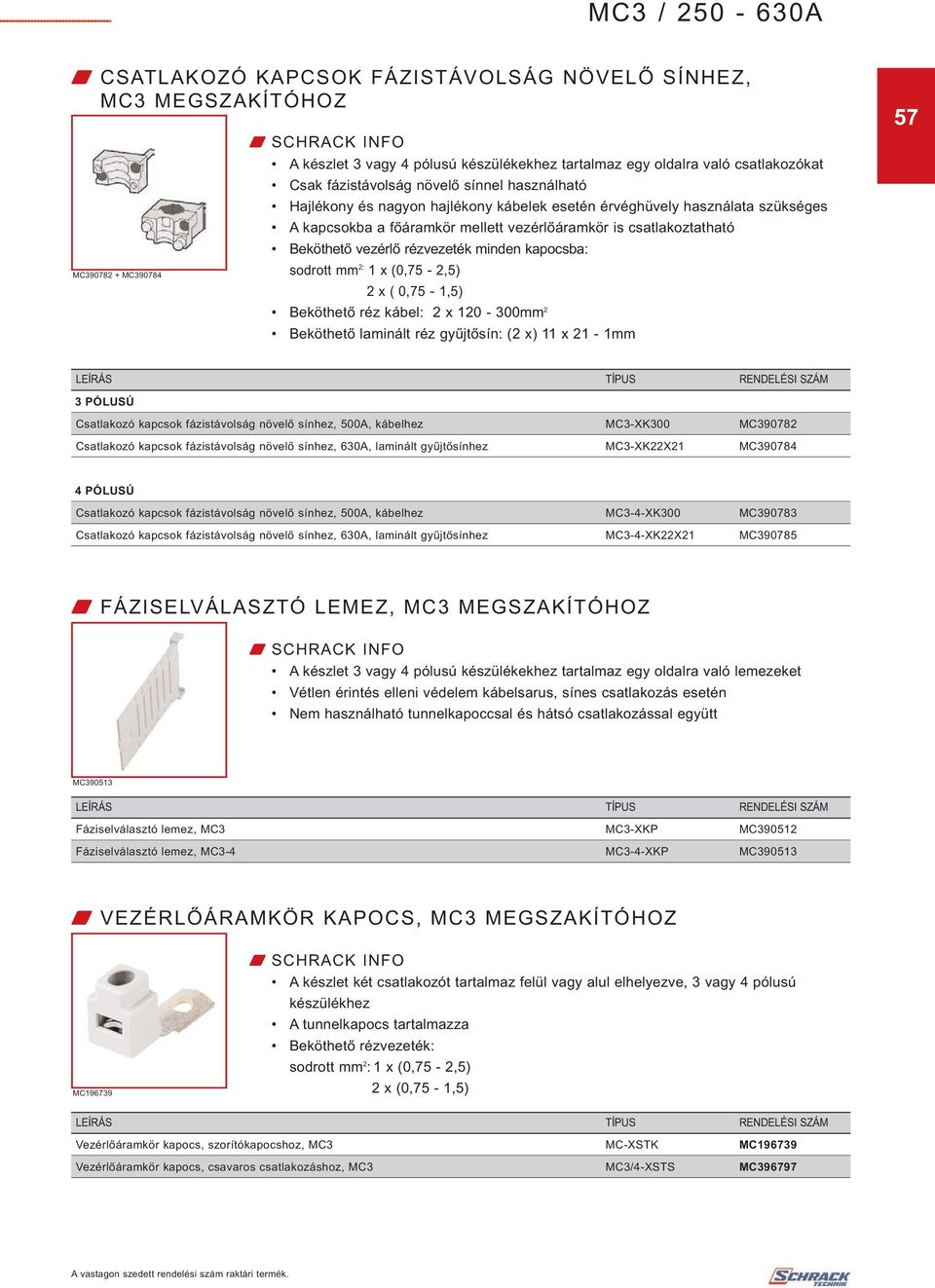

9 W CSATLAKOZÓ KAPCSOK FÁZISTÁVOLSÁG NÖVELŐ SÍNHEZ, MC3 MEGSZAKÍTÓHOZ MC MC A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy oldalra való csatlakozókat Csak fázistávolság növelő sínnel használható Hajlékony és nagyon hajlékony kábelek esetén érvéghüvely használata szükséges A kapcsokba a főáramkör mellett vezérlőáramkör is csatlakoztatható Beköthető vezérlő rézvezeték minden kapocsba: sodrott mm 2: 1 x (0,75-2,5) 2 x ( 0,75-1,5) Beköthető réz kábel: 2 x mm 2 Beköthető laminált réz gyűjtősín: (2 x) 11 x 21-1mm 57 3 PÓLUSÚ Csatlakozó kapcsok fázistávolság növelő sínhez, 500A, kábelhez MC3-XK300 MC Csatlakozó kapcsok fázistávolság növelő sínhez, 630A, laminált gyűjtősínhez MC3-XK22X21 MC PÓLUSÚ Csatlakozó kapcsok fázistávolság növelő sínhez, 500A, kábelhez MC3-4-XK300 MC Csatlakozó kapcsok fázistávolság növelő sínhez, 630A, laminált gyűjtősínhez MC3-4-XK22X21 MC W FÁZISELVÁLASZTÓ LEMEZ, MC3 MEGSZAKÍTÓHOZ A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy oldalra való lemezeket Vétlen érintés elleni védelem kábelsarus, sínes csatlakozás esetén Nem használható tunnelkapoccsal és hátsó csatlakozással együtt MC Fáziselválasztó lemez, MC3 MC3-XKP MC Fáziselválasztó lemez, MC3-4 MC3-4-XKP MC W VEZÉRLŐÁRAMKÖR KAPOCS, MC3 MEGSZAKÍTÓHOZ MC A készlet két csatlakozót tartalmaz felül vagy alul elhelyezve, 3 vagy 4 pólusú készülékhez A tunnelkapocs tartalmazza Beköthető rézvezeték: sodrott mm 2 : 1 x (0,75-2,5) 2 x (0,75-1,5) Vezérlőáramkör kapocs, szorítókapocshoz, MC3 MC-XSTK MC Vezérlőáramkör kapocs, csavaros csatlakozáshoz, MC3 MC3/4-XSTS MC396797

10 W KAPOCSBURKOLAT, MC3 MEGSZAKÍTÓHOZ 58 Vétlen érintés elleni védelem kábelsarus, sínes csatlakozás esetén A készlet 3 vagy 4 pólusú készülékhez tartalmaz egy oldalra való csatlakozó burkolatot Védettség: elölről, oldalról, hátulról IP4X csatlakozó oldal felől IP1X Tunnelkapocs esetén a burkolat a készlet része MC Kapocsburkolat, 3 pólusú, MC3 MC3-XKSA MC Kapocsburkolat, 4 pólusú, MC3-4 MC3-4-XKSA MC W IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM KÖZVETLENÜL AZ MC3 MEGSZAKÍTÓRA SZERELVE MC MC Az érintés elleni védelem növelése IP2X védettségre A csatlakozótér érintés elleni védelme a kábelek csatlakozásakor MC2-XIPA és MC2-4-XIPA csak a kapocsburkolattal együtt használható A készlet egy oldal takarását biztosítja KERET A KAPOCSLEFEDÉSHEZ Ujjal érintés elleni védelem, 3 pólusú, MC3 MC3-XIPK MC Ujjal érintés elleni védelem, 4 pólusú, MC3-4 MC3-4-XIPK MC KAPOCSLEFEDÉS Ujjal érintés elleni védelem, 3 pólusú, MC3 MC3-XIPA MC Ujjal érintés elleni védelem, 4 pólusú, MC3-4 MC3-4-XIPA MC396809

11 W MŰANYAG TOKOZAT, XCI TÍPUS Szorítókapoccsal rendelkező megszakítókhoz, közvetlen kábel csatlakozáshoz Ajtókuplungos kézi hajtással Komplett, minden szükséges alkatrészt tartalmaz Védettség: IP65 59 MC Megszakítók és terheléskapcsolók beszerelésére alkalmas, egyedileg felszerelhető tokozatok, alsó és felső kábelbevezetéssel. Tartalmazza a falra történő felszereléshez szükséges eszközöket. Zárlatállóság 415V 50/60Hz esetén 10kA. Nem használható együtt motoros hajtással, dugaszolható, illetve kocsizható megszakítókkal. Szigetelt kiegészítő sorkapcsokat a 4. és 5. pólushoz külön kell rendelni. Az alábbi kialakítások elérhetőek: Standard, fekete/szürke Ki helyzetben lakatolható, tokozatfedél reteszeléssel, max. 3 lakattal Vészkikapcsoló, piros/sárga Ki helyzetben lakatolható (a kézi hajtáson és a megszakítón is), tokozatfedél reteszeléssel, max. 3 lakattal LEÍRÁS MAX. NÉVL. FOLYAMATOS TERHELHETŐSÉG TÍPUS RENDELÉSI SZÁM STANDARD, FEKETE/SZÜRKE Műanyag tokozat, MC3(-4), 3 vagy 4 pólusú 400 A MC3-XCI48-TVD MC VÉSZKIKAPCSOLÓ, PIROS/SÁRGA Műanyag tokozat, MC3(-4), 3 vagy 4 pólusú 400 A MC3-XCI48-TVD MC W SZIGETELT KIEGÉSZÍTŐ SOROZATKAPOCS MC3 MEGSZAKÍTÓHOZ A nulla- és védővezeték átvezetéséhez 1 pólusú MC LEÍRÁS CSATLAKOZÁSKERESZTMETSZET TÍPUS RENDELÉSI SZÁM Szigetelt kiegészítő sorozatkapocs 250A, sodrott 1 x ( mm 2 ), 2 x (16-70 mm 2 ) K150/1/BR MC Szigetelt kiegészítő sorozatkapocs 400A, sodrott 1 x ( mm 2 ), 2 x ( mm 2 ) K240/1/BR MC Szigetelt kiegészítő sorozatkapocs 630A, sodrott, 1 x ( mm 2 ), 2 x ( mm 2 ) K2x240/1/BR MC399455

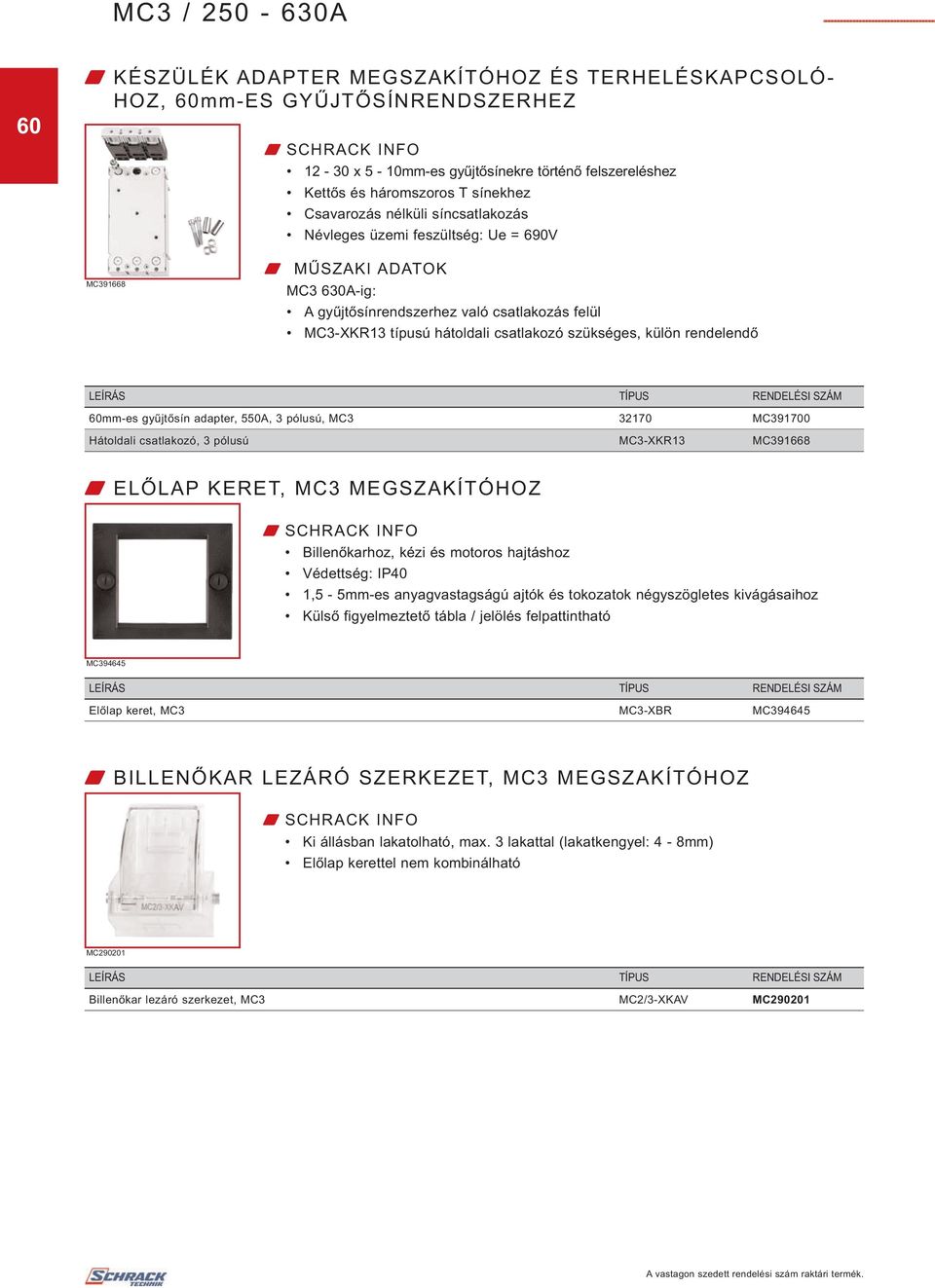

12 60 W KÉSZÜLÉK ADAPTER MEGSZAKÍTÓHOZ ÉS TERHELÉSKAPCSOLÓ- HOZ, 60mm-ES GYŰJTŐSÍNRENDSZERHEZ x 5-10mm-es gyűjtősínekre történő felszereléshez Kettős és háromszoros T sínekhez Csavarozás nélküli síncsatlakozás Névleges üzemi feszültség: Ue = 690V MC MC3 630A-ig: A gyűjtősínrendszerhez való csatlakozás felül MC3-XKR13 típusú hátoldali csatlakozó szükséges, külön rendelendő 60mm-es gyűjtősín adapter, 550A, 3 pólusú, MC MC Hátoldali csatlakozó, 3 pólusú MC3-XKR13 MC W ELŐLAP KERET, MC3 MEGSZAKÍTÓHOZ Billenőkarhoz, kézi és motoros hajtáshoz Védettség: IP40 1,5-5mm-es anyagvastagságú ajtók és tokozatok négyszögletes kivágásaihoz Külső figyelmeztető tábla / jelölés felpattintható MC Előlap keret, MC3 MC3-XBR MC W BILLENŐKAR LEZÁRÓ SZERKEZET, MC3 MEGSZAKÍTÓHOZ Ki állásban lakatolható, max. 3 lakattal (lakatkengyel: 4-8mm) Előlap kerettel nem kombinálható MC Billenőkar lezáró szerkezet, MC3 MC2/3-XKAV MC290201

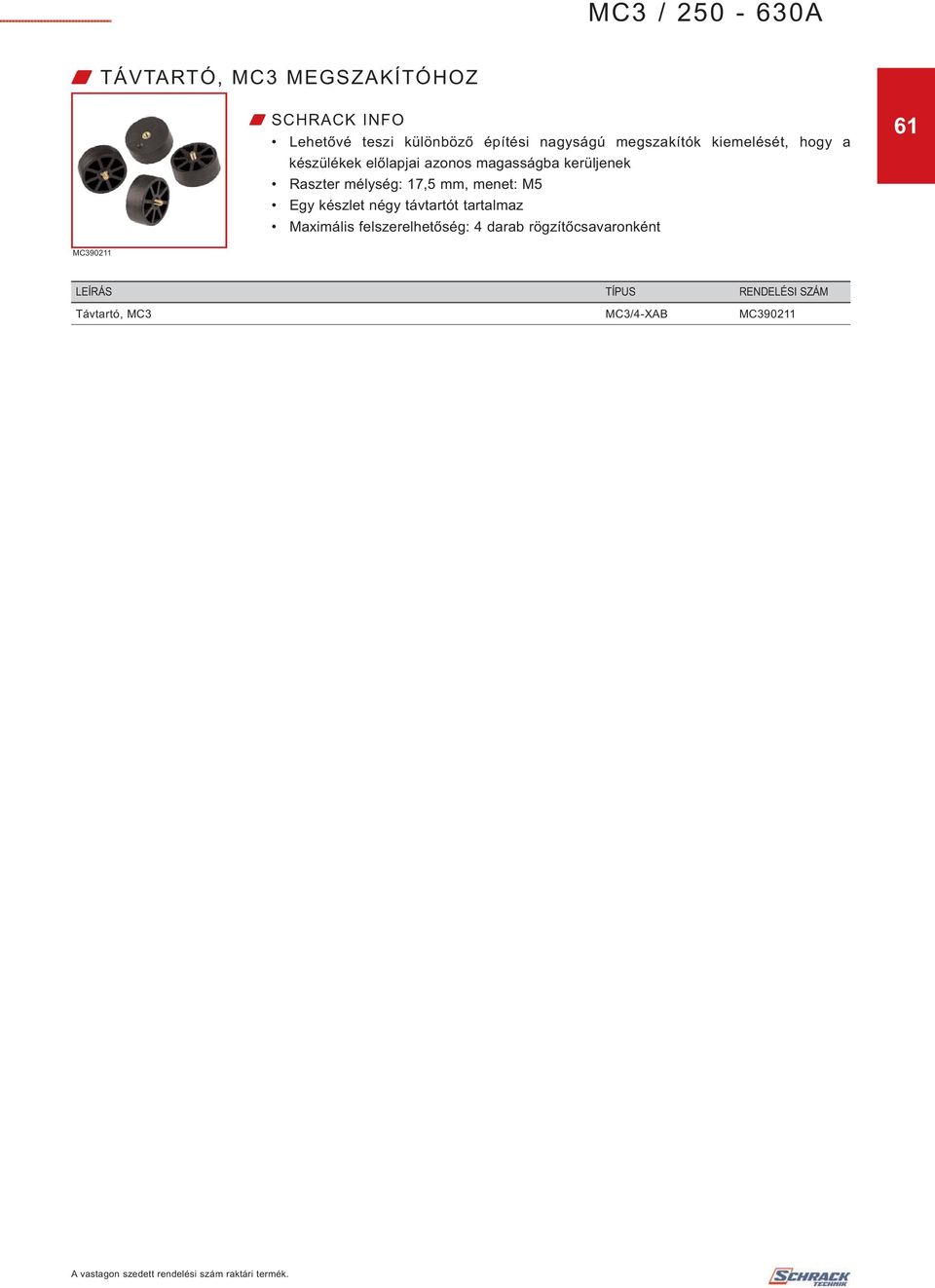

13 W TÁVTARTÓ, MC3 MEGSZAKÍTÓHOZ Lehetővé teszi különböző építési nagyságú megszakítók kiemelését, hogy a készülékek előlapjai azonos magasságba kerüljenek Raszter mélység: 17,5 mm, menet: M5 Egy készlet négy távtartót tartalmaz Maximális felszerelhetőség: 4 darab rögzítőcsavaronként 61 MC Távtartó, MC3 MC3/4-XAB MC390211
