MC2 MEGSZAKÍTÓK / A

Átírás

1 W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, MC2 MEGSZAKÍTÓHOZ MC FORGÓHAJTÁS MC KUPLUNG MC FORGÓKAR Komplett egység forgóhajtással és kuplung elemekkel együtt Védettség: IP66 Kézi hajtás 90 -kal elforgatható, a megszakító vízszintes felszereléséhez Ajtóreteszeléses kivitel Lakatolt Ki és Be helyzetben nem kiktatható a reteszelés Módosítás után lehetséges, hogy a Be helyzet ne legyen reteszelt, mert kívülről kiiktatható a reteszelés egy csavarhúzó segítségével Az ajtó Ki helyzetben nyitható Külső figyelmeztető tábla / jelölés felpattintható A hosszabbítótengelyt külön kell megrendelni! Az alábbi kialakítások elérhetőek: MC.-XTVD Ki helyzetben lakatolható, ajtóreteszeléssel, max. 3 lakattal, fekete/szürke MC.-XTVDV Ki helyzetben lakatolható (a forgókaron és a megszakítón is), ajtóreteszeléssel, max. 3 lakattal, fekete/szürke MC.-XTVDVR Ki helyzetben lakatolható (a forgókaron és a megszakítón is), ajtóreteszeléssel, max. 3 lakattal, piros/sárga A főkapcsoló beépítő készlet tartalma: Forgó hajtás + forgókar XTVD/XTVDR Tengely XV4 Külső felirati tábla Fekete és sárga villámjel AJTÓKUPLONGOS HAJTÁS MC2-hez, ajtóreteszeléssel, lakatolható, fekete/szürke MC2-XTVD MC MC2-hez, ajtóreteszeléssel, lakatolható, fekete/szürke MC2-XTVDV MC MC2-hez, ajtóreteszeléssel, lakatolható, piros/sárga MC2-XTVDVR MC FŐKAPCSOLÓ BEÉPÍTŐ KÉSZLET MC2-hez, ajtóreteszeléssel, lakatolható, fekete/szürke MC2-XHB MC MC2-hez, lakatolható, piros/sárga MC2-XHBR MC296633

2 W TENGELY, MC2 MEGSZAKÍTÓHOZ 400 és 600 mm-es mélységű szekrényekhez Kívánt hosszúságra vágható MC Tengely, MC2, max. 400 mm MC1/2-XV MC Tengely, MC2, max. 600 mm MC1/2-XV MC W SZORÍTÓKAPOCS, MC2 MEGSZAKÍTÓHOZ MC Maximális nyílásméret Csavaros csatlakozású készülék átalakításához A készlet csak egy oldalra való csatlakozókat tartalmaz A megszakítóházon belül szerelendő MC2-XKSA kapocsburkolat használható Csatlakoztatható vezeték: Cu kábel 1x (4-185 mm 2 ) Cu kábel 2 x (4-70 mm 2 ) Szorítókapocs, 160 A-ig (a készlet 3 db-ot tartalmaz), MC2 MC2-160-XKC MC Szorítókapocs, 250 A-ig (a készlet 3 db-ot tartalmaz), MC2 MC2-250-XKC MC Szorítókapocs, 160 A-ig (a készlet 4 db-ot tartalmaz), MC2-4 MC XKC MC Szorítókapocs, 250 A-ig (a készlet 4 db-ot tartalmaz), MC2-4 MC XKC MC W CSAVAROS CSATLAKOZÁS, MC2 MEGSZAKÍTÓHOZ 588 Maximális sínméret síncsatlakozás esetén Alapkivitelben az MC2 megszakítókat és terheléskapcsolókat csavaros csatlakozással szállítjuk Szorítókapcsos készülék átalakításához A megszakítóházon belülre szerelendő A készlet egy oldlara való csatlakozót tartalmaz 3 vagy 4 pólusú készülékhez Csatlakoztatható vezeték: Cu kábelsaru 1x (4-185 mm 2 ), 2 x (4-70 mm 2 ) Alu kábelsaru 1x (10-50 mm 2 ), 2 x (10-50 mm 2 ) Speciális kábelsaru (MC2-XKS...) szükséges Csavaros csatlakozás MC2 (a készlet 3 db-ot tartalmaz) MC2-XKS MC Csavaros csatlakozás MC2-4 (a készlet 4 db-ot tartalmaz) MC2-4-XKS MC296750

3 W TUNNELKAPOCS, MC2 MEGSZAKÍTÓHOZ MC Réz és alumínium kábelekhez A burkolat a készlet része Körszelvényű sodrott / szektorszelvényű sodrott kábelekhez A készlet csak egy oldalra való csatlakozókat tartalmaz A kapcsokba a főáramkör mellett vezérlőáramkör is csatlakoztatható Beköthető vezérlő rézvezeték minden kapocsba: sodrott : 1 x (0,75-2,5 mm 2 ) 2 x (0,75-1,5 mm 2 ) A maximális átmérő csak sodrott, érvéghüvely nélküli kábelre vonatkozik A megszakítóházon kívül szerelendő XKSA kapocsburkolat használata kötelező (a készlet tartalmazza) Tunnelkapocs 185 mm 2*, MC2 (a készlet 3 db-ot tartalmaz) MC2-XKA MC Tunnelkapocs 185 mm 2*, MC2-4 (a készlet 4 db-ot tartalmaz) MC2-4-XKA MC * Egyes kábelgyártók 240 mm 2 alu kábele is beköthető W HÁTSÓ CSATLAKOZÁS, MC2 MEGSZAKÍTÓHOZ A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy oldalra való csatlakozókat Csatlakoztatható vezeték: Cu kábelsaru 1x (4-185 mm 2 ), 2 x (4-70 mm 2 ) Alu kábelsaru 1x (10-50 mm 2 ), 2 x (10-50 mm 2 ) MC Hátsó csatlakozás, 3 pólusú, MC2 MC2-XKR MC Hátsó csatlakozás, 4 pólusú, MC2-4 MC2-4-XKR MC W VEZÉRLŐÁRAMKÖR KAPOCS, MC2 MEGSZAKÍTÓHOZ MC A készlet két csatlakozót tartalmaz felül vagy alul elhelyezve, 3 vagy 4 pólusú készülékhez A tunnelkapocs tartalmazza a vezérlőáramkör bekötésének lehetőségét Védettség: IP1X Beköthető rézvezeték: sodrott : 1 x (0,75-2,5 mm 2 ) 2 x (0,75-1,5 mm 2 ) 589 Vezérlőáramkör kapocs, szorítókapocshoz, MC2 MC2-XSTK MC Vezérlőáramkör kapocs, csavaros csatlakozáshoz, MC2 MC2-XSTS MC290156

4 W KAPOCSBURKOLAT, MC2 MEGSZAKÍTÓHOZ MC Vétlen érintés elleni védelem kábelsarus, sínes csatlakozás esetén A készlet 3 vagy 4 pólusú készülékhez tartalmaz egy oldalra való csatlakozó burkolatot Védettség: előlről, oldalról, hátulról IP4X csatlakozó oldal felől IP1X Tunnelkapocs esetén a burkolat a készlet része Kapocsburkolat, 3 pólusú, MC2 MC-XKSA MC Kapocsburkolat, 4 pólusú, MC2-4 MC2-4-XKSA MC W KÁBELSARU MC2 MEGSZAKÍTÓHOZ Speciális, keskeny saru A kábelsarukat kapocsburkolat nélküli használat esetén szigetelni kell MC Kábelsaru, 95 mm 2 MC2-XKS MC Kábelsaru, 120 mm 2 MC2-XKS MC Kábelsaru, 150 mm 2 MC2-XKS MC Kábelsaru, 185 mm 2 MC2-XKS MC W CSATLAKOZÁS TAKARÓ, KITÖRHETŐ, CSATLAKOZÓ KAPCSOKHOZ, MC2 MEGSZAKÍTÓHOZ Egyoldalra való (alul vagy felül) takarót tartalmaz 3 vagy 4 pólusú készülékhez Kitörhető Vétlen érintés ellen 590 Csatlakozás takaró, 3 pólusú, MC2 MC2-XKSFA MC Csatlakozás takaró, 4 pólusú, MC2 MC2-4-XKSFA MC294641

5 W IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM KÖZVETLENÜL AZ MC2 MEGSZAKÍTÓRA SZERELVE MC MC Az érintés elleni védelem növelése IP2X védettségre A csatlakozótér érintés elleni védelme a kábelek csatlakozásakor MC2-XIPA és MC2-4-XIPA csak a kapocsburkolattal együtt használható Az MC2-XIPK és MC2-4-XIPK közvetlenül a megszakítóra szerelhető A készlet egy oldal takarását biztosítja 2 vezető esetén a max. keresztmetszet 25 mm 2 lehet SZORÍTÓKAPOCSHOZ Ujjal érités elleni védelem, 3 pólusú, MC2 MC2-XIPK MC Ujjal érités elleni védelem, 4 pólusú, MC2-4 MC2-4-XIPK MC KAPOCSBURKOLATHOZ Ujjal érités elleni védelem, 3 pólusú, MC2 MC2-XIPA MC Ujjal érités elleni védelem, 4 pólusú, MC2-4 MC2-4-XIPA MC W MŰANYAG TOKOZAT, XCI TÍPUS, MC2 MEGSZAKÍTÓHOZ MC Szorítókapoccsal rendelkező megszakítókhoz, közvetlen kábel csatlakozáshoz Ajtókuplungos kézi hajtással Komplett, minden szükséges alkatrészt tartalmaz Védettség: IP65 Tömszelencés kábelbevezetés Megszakítók és terheléskapcsolók beszerelésére alkalmas, egyedileg felszerelhető tokozatok, alsó és felső kábelbevezetéssel. Tartalmazza a falra történő felszereléshez szükséges eszközöket. Zárlatállóság 415 V 50/60 Hz esetén 10 ka. Nem használható együtt motoros hajtással, dugaszolható, illetve kocsizható megszakítókkal. Szigetelt kiegészítő sorkapcsokat a 4. és 5. pólushoz külön kell rendelni. Az alábbi kialakítások elérhetőek: Standard, fekete/szürke Ki helyzetben lakatolható, tokozatfedél reteszeléssel, max. 3 lakattal Vészkikapcsoló, piros/sárga Ki helyzetben lakatolható (a kézi hajtáson és a megszakítón is), tokozatfedél reteszeléssel, max. 3 lakattal 591 LEÍRÁS MAX. NÉVLEGES ÁRAM TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM STANDARD, FEKETE/SZÜRKE MC2 és MC A MC2-XCI43-TVD MC MC2 és MC A MC2-XCI45-TVD MC VÉSZKIKAPCSOLÓ, PIROS/SÁRGA MC2 és MC A MC2-XCI45-TVDR MC299356

6 W KÉSZÜLÉKADAPTER MC2 MEGSZAKÍTÓHOZ ÉS TERHELÉSKAPCSOLÓHOZ, 60 mm-es GYŰJTŐSÍNRENDSZERHEZ x 5-10 mm-es gyűjtősínekre történő felszereléshez Kettős és háromszoros T sínekhez Csavarozás nélküli síncsatlakozás Névleges üzemi feszültség: Ue: 690 V Kiegészítő csatlakozás takaró rendelhető (MC2-XKR4) MC MC MC A-ig: A gyűjtősínrendszerhez való csatlakozás alul vagy felül MC2-XKR4 típusú csatlakozás takaró szükséges, külön rendelhető 60 mm-es gyűjtősín adapter, 250 A, 3 pólusú MC Csatlakozás takaró adapterhez, 3 pólusú MC2-XKR MC291666V2 W ELŐLAP KERET MC2 MEGSZAKÍTÓHOZ Billenőkarhoz, kézi és motoros hajtáshoz Védettség: IP40 1,5 5 mm-es anyagvastagságú ajtók és tokozatok négyszögletes kivágásaihoz Külső figyelmeztető tábla / jelölés felpattintható MC Előlap keret, MC2 MC2-XBR MC NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! MÁR SCHRACK TECHNIK LiVE-PHONE APP ALKALMAZÁSSAL IS! A műszaki információk bárhol, bármikor elérhetők A termékek szállítási készsége és ára azonnal látható A termékek egyszerűen megrendelhetők

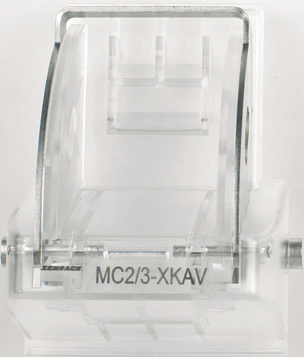

7 W BILLENŐKAR LEZÁRÓ SZERKEZET, MC2 MEGSZAKÍTÓHOZ Ki állásban lakatolható, max. 3 lakattal (lakatkengyel: 4-8 mm) Előlap kerettel nem kombinálható MC Billenőkar lezáró szerkezet, MC2 MC2/3-XKAV MC W TÁVTARTÓ, MC2 MEGSZAKÍTÓHOZ MC Lehetővé teszi különböző építési nagyságú megszakítók kiemelését, hogy a készülékek előlapjai azonos magasságba kerüljenek Raszter mélység: 17,5 mm, menet: M4 Egy készlet négy távtartót tartalmaz Maximális felszerelhetőség: 4 darab rögzítőcsavaronként Minden MC2 megszakító 2 rögzítőcsavart tartalmaz Távtartó, MC2 MC1/2-XAB MC W DIN-SÍN ADAPTERLEMEZ, MC2 MEGSZAKÍTÓHOZ A megszakítók DIN (75 mm-es) sínre történő illesztéséhez Motoros hajtású megszakítókhoz nem használható MC DIN-sín adapter, MC2 MC2-XC MC
