6781 D K nhalmi u 8. / : (36)62/493-106; : 30/935-1263 M szaki leírás PVT-D-Cs-CS-xx tip.

melyet akkreditált laboratórium állított ki. (I.

3 6781 D K nhalmi u 8. / : (36)62/ ; : 30/ M szaki leírás PVT-D-Cs-CS-xx tip. mér szekrény A termék PVT 150x300x170, 300x300x170, 450x300x170 mm-es és 600x300x170 mm-es alapegységekb l kerül kialakításra. Az alapegységek rendelkeznek a 68/1996 IKIM sz. rendelettel módosított 8/198Ő IpM sz. rendelet valamint a 79/1997 IKIM rendelet el írásai szerinti, MSZ EN /199ő szabvány szerinti Megfelel ségi tanúsítvánnyal és az említett szabvány által el írt típusvizsgálati jegyz könyvekkel, melyet akkreditált laboratórium állított ki. (I. sz melléklet) A PVT szekrények anyaga üvegszál er sítés préselt poliészter doboz alj és polikarbonát tet, víztiszta, füstszín vagy bézs (RAL 7032) színben. A beépítésre kerül ablakok, csavarok, tartókonzolok anyaga szintén polikarbonát. El vannak látva MSZ Őő3 szerinti figyelmeztet feliratokkal, és az üzemeltet nevének feliratát tartalmazó táblával. Névleges feszültsége: 400 V Betáplálás minimális áramer ssége mér szekrénynél 3x80 A Zárlati áramer sség: 6000 A Védettségük: IP44 Mér szekrény anyaga: m anyag, ütésállósága: IK10; UV-sugárzásálló és id járásálló; h stabil, nem éghet anyagú, korróziómentes. Érintésvédelmi szabványnak megfelel, kett s szigetelés. MÉRETLEN ÉS MÉRTÁRAMÚ CSATLAKOZÁS A méretlen kábel csatlakozása a kábelbevezet tölcséren keresztül közvetlenül a f kapcsolóra történik. Maximum 1x4x240 mm 2 réz, vagy alumínium kábellel. A mértáramú csatlakozás a Pollmann Elektotechnik GMBH által gyártott HLAK2ő tip. sorozatkapoccsal 3 db szürke, 1 db kék szín a véd vezet egy 10xő mm-es réz (Cu) sínr l, sínszorító kapoccsal történik. 1

4 FOGYASZTÁSMÉR -HELY, AJTAJA, NYITHATÓ ABLAKKAL: Tömör, az illetéktelen beavatkozás ellen védelmet biztosító, zárópecsételhet kivitel, polikarbonát anyagú, víztiszta, füstszín vagy bézs (RAL 7032) szín, Őő0x300x170 és 600x300x170xmm-es egységekb l. A fogyasztásmér berendezést fogadó szekrény ajtaja minden esetben polikarbonát anyagú, víztiszta, mely lehet vé teszi a mér k könny leolvashatóságát. El van helyezve rajta egy 150x115 mm-es nyitható, zárópecsételhet mér ablak, a fels szélét l 80 mm-re, a boksz tengelyvonalában. A sínszekrény, a kismegszakító szekrény és a mértáramú sorkapocs szekrény polikarbonát anyagú és bézs (RAL 7032) szín. Az elosztói engedélyes üzemeltetésében lév kismegszakítók kezelhet ségét a zárópecsételt részek kinyitása vagy levétele nélkül lehet vé teszi egy polikarbonát kismegszakító ablak, mely víztiszta szín. KÉSZÜLÉKRÖGZÍTÉS: Kereszt furatolásos rögzítés és TS-3ő (kalap)sín ELOSZTÓI ENGEDÉLYES KISMEGSZAKÍTÓK ELHELYEZÉSE: (kalap)sínre szerelhet. Záró pecsételt ajtó, vagy fedél nyitása nélkül kezelhet k. Kezel nyílás takarása, külön zárható csapófedéllel. VEZETÉKELÉS: A mér szekrény el vezetékezése a maximális kiépítettségi lehet ségnek megfelel en van kialakítva. A méretlen vezeték (er átviteli) 10 mm 2, sodrott réz érvéghüvelyezve, a berendezések felszerelése után a szabadon maradt vezetékek végei szigetel hüvellyel vannak ellátva. A vezetékek azonosító számokkal vannak ellátva. MÉRT OLDALI VEZETÉK ÉS SORKAPOCS: A mért vezeték (az elmen sorkapocsig) 10 mm 2 sodrott réz vezeték érvéghüvelyezve. A sorkapcsok befogadó mérete mm 2. 2

Blokkok, melyekb l felépíthet k a mér szekrények 1. PVT 3060 T 250 A f kapcsoló szekrény 2. PVT 3060 T 400 A f kapcsoló szekrény 3. PVT 3030 T 250 A f kapcsoló szekrény 4.

5 Blokkok, melyekb l felépíthet k a mér szekrények 1. PVT 3060 T 250 A f kapcsoló szekrény 2. PVT 3060 T 400 A f kapcsoló szekrény 3. PVT 3030 T 250 A f kapcsoló szekrény 4. PVT 3030 T 400 A f kapcsoló szekrény 5. PVT 3030 GS4 250 A sínszekrény 6. PVT 3030 GS4 400 A sínszekrény 7. PVT 3060 GS4 250 A sínszekrény 8. PVT 3060 GS4 400 A sínszekrény 9. PVT 1530 sorkapocs szekrény 10. PVT 3030 sorkapocs szekrény 11. PVT 3045 mér szekrény, mér ablakkal 12. PVT 3060 mér szekrény, mér ablakkal 13. PVT 1530 kismegszakító szekrény 14. PVT 3030 kismegszakító szekrény 15. FBD kábelbevezet 16. MiFP82 kábelbevezet 1. PVT 3060 T 250 A f kapcsoló szekrény 3

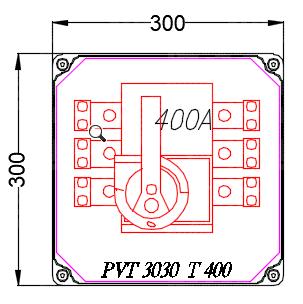

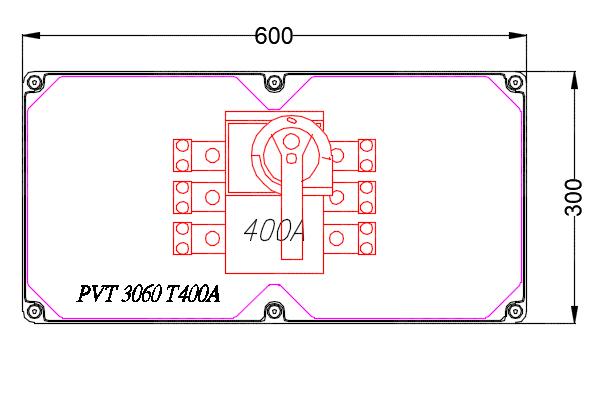

6 2. PVT 3060 T 400 A f kapcsoló szekrény 3. PVT 3030 T 250 A f kapcsoló szekrény 4

7 4. PVT 3030 T 400 A f kapcsoló szekrény 5. PVT 3030 GS4 250 A sínszekrény 5

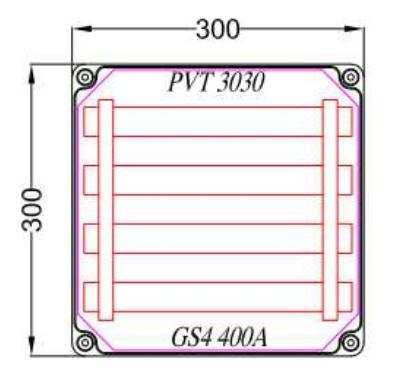

8 6. PVT 3030 GS4 400 A sínszekrény PVT 3060 GS4 250 A sínszekrény 6

9 8. PVT 3060 GS4 400 A sínszekrény 9. PVT 1530 sorkapocs szekrény 7

10 10. PVT 3030 sorkapocs szekrény 11. PVT 3045 mér szekrény, mér ablakkal 12. PVT 3060 mér szekrény, mér ablakkal 8

11 13. PVT 1530 kismegszakító szekrény 14. PVT 3030 kismegszakító szekrény 15. FBD kábelbevezet 16. MiFP82 kábelbevezet 9

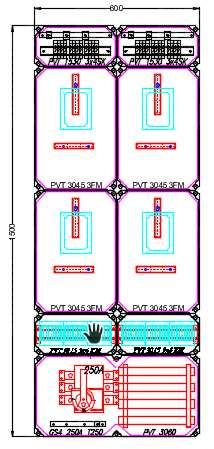

12 Blokkok összeszerelés után 10

13 Kelt: Szeged, Készítette: Er sáram Mérnökiroda Kft. 11
