BIZTOSÍTÓS KÉSZÜLÉKEK, GYŰJTŐSÍN RENDSZEREK

Átírás

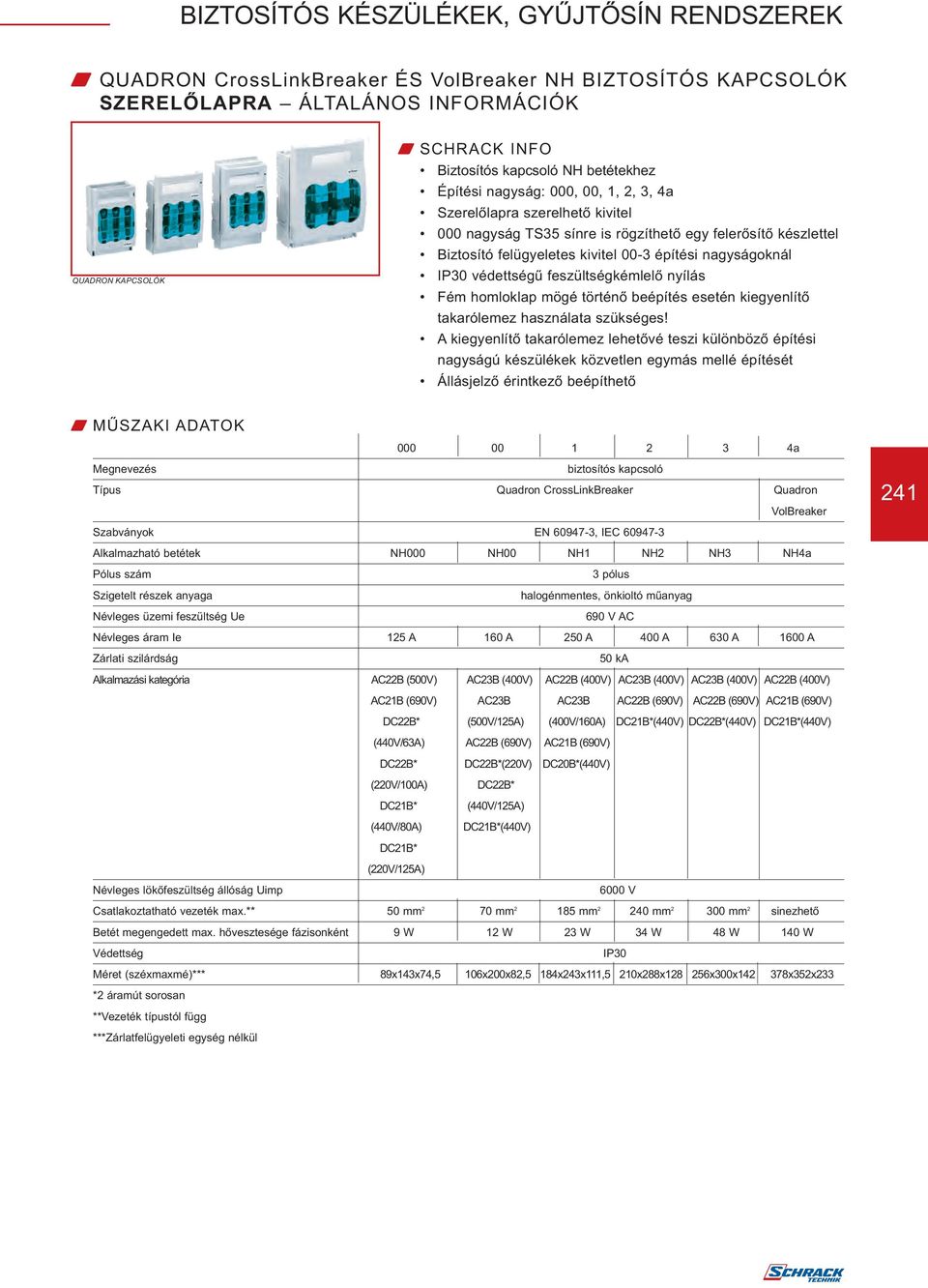

1 W QUADRON CrossLinkBreaker ÉS VolBreaker NH BIZTOSÍTÓS KAPCSOLÓK SZERELŐLAPRA ÁLTALÁNOS INFORMÁCIÓK QUADRON KAPCSOLÓK Biztosítós kapcsoló NH betétekhez Építési nagyság: 000, 00, 1, 2, 3, 4a Szerelőlapra szerelhető kivitel 000 nagyság TS35 sínre is rögzíthető egy felerősítő készlettel Biztosító felügyeletes kivitel 00-3 építési nagyságoknál IP30 védettségű feszültségkémlelő nyílás Fém homloklap mögé történő beépítés esetén kiegyenlítő takarólemez használata szükséges! A kiegyenlítő takarólemez lehetővé teszi különböző építési nagyságú készülékek közvetlen egymás mellé építését Állásjelző érintkező beépíthető W MŰSZAKI ADATOK a Megnevezés biztosítós kapcsoló Típus Quadron CrossLinkBreaker Quadron VolBreaker Szabványok EN , IEC Alkalmazható betétek NH000 NH00 NH1 NH2 NH3 NH4a Pólus szám 3 pólus Szigetelt részek anyaga halogénmentes, önkioltó műanyag Névleges üzemi feszültség Ue 690 V AC Névleges áram Ie 125 A 160 A 250 A 400 A 630 A 1600 A Zárlati szilárdság 50 ka Alkalmazási kategória AC22B (500V) AC23B (400V) AC22B (400V) AC23B (400V) AC23B (400V) AC22B (400V) AC21B (690V) AC23B AC23B AC22B (690V) AC22B (690V) AC21B (690V) DC22B* (500V/125A) (400V/160A) DC21B*(440V) DC22B*(440V) DC21B*(440V) (440V/63A) AC22B (690V) AC21B (690V) DC22B* DC22B*(220V) DC20B*(440V) (220V/100A) DC22B* DC21B* (440V/125A) (440V/80A) DC21B*(440V) DC21B* (220V/125A) Névleges lökőfeszültség állóság Uimp 6000 V Csatlakoztatható vezeték max.** 50 mm 2 70 mm mm mm mm 2 sinezhető Betét megengedett max. hővesztesége fázisonként 9 W 12 W 23 W 34 W 48 W 140 W Védettség IP30 Méret (széxmaxmé)*** 89x143x74,5 106x200x82,5 184x243x111,5 210x288x x300x x352x233 *2 áramút sorosan **Vezeték típustól függ ***Zárlatfelügyeleti egység nélkül 241

2 W QUADRON CrossLinkBreaker ÉS VolBreaker NH BIZTOSÍTÓS KAPCSOLÓK SZERELŐLAPRA (folytatás) QUADRON KAPCSOLÓK LEÍRÁS / CSATLAKOZÁS ÉPÍTÉSI NAGYSÁG EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 000 NAGYSÁG NH biztosítós kapcsoló, 125 A / csatlakozó kapocs SI Rögzítő készlet TS35 sínre SI NAGYSÁG NH biztosítós kapcsoló, 160 A / szorító kapocs SI NH biztosítós kapcsoló, 160 A / M8 csavar SI NH biztosítós kapcsoló, 160 A / szorító kapocs, elektronikus biztosítófelügyelettel SI NH biztosítós kapcsoló, 160 A / M8 csavar elektronikus biztosítófelügyelettel SI pólusú soroló sínezés 2x00 készülékhez, szigetelt, véglappal SI pólusú soroló sínezés 3x00 készülékhez, szigetelt, véglappal SI Csatlakozó kapocs 25-95mm SI NAGYSÁG NH biztosítós kapcsoló, 250 A / M10 csavar SI A NH biztosítós kapcsoló, 250 A / M10 csavar elektromechanikus biztosítófelügyelettel SI NAGYSÁG NH biztosítós kapcsoló, 400 A / M10 csavar SI NH biztosítós kapcsoló, 400 A / M10 csavar elektronikus biztosítófelügyelettel SI NAGYSÁG NH biztosítós kapcsoló, 630 A / M12 csavar SI NH biztosítós kapcsoló, 630 A / M12 csavar elektronikus biztosítófelügyelettel SI a NAGYSÁG NH biztosítós kapcsoló, 1600 A / 2xM12 csavar 4a SI332040

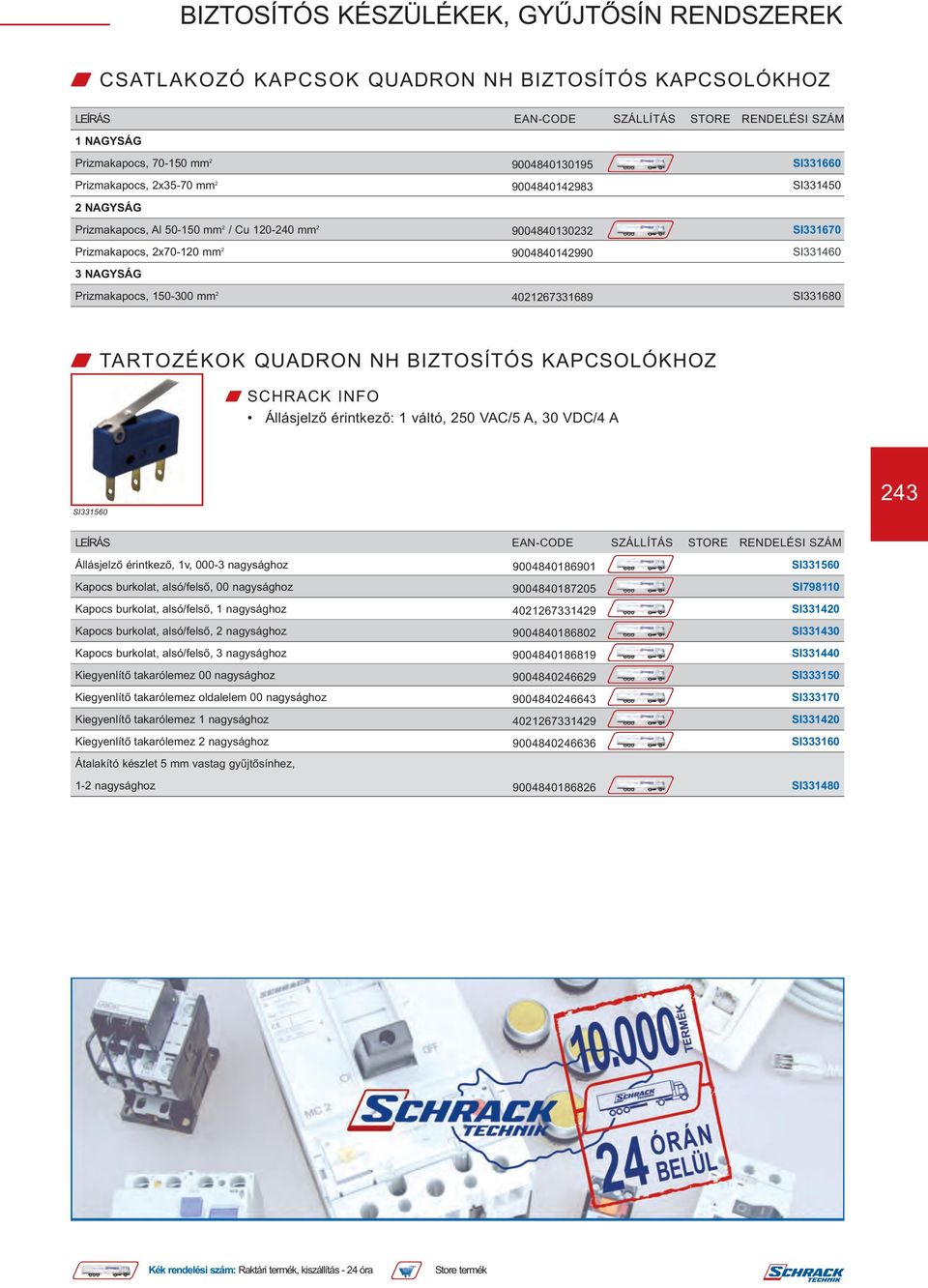

3 W CSATLAKOZÓ KAPCSOK QUADRON NH BIZTOSÍTÓS KAPCSOLÓKHOZ 1 NAGYSÁG Prizmakapocs, mm 2 Prizmakapocs, 2x35-70 mm 2 2 NAGYSÁG Prizmakapocs, Al mm 2 / Cu mm 2 Prizmakapocs, 2x mm 2 3 NAGYSÁG Prizmakapocs, mm SI SI SI SI SI W TARTOZÉKOK QUADRON NH BIZTOSÍTÓS KAPCSOLÓKHOZ Állásjelző érintkező: 1 váltó, 250 VAC/5 A, 30 VDC/4 A SI Állásjelző érintkező, 1v, nagysághoz Kapocs burkolat, alsó/felső, 00 nagysághoz Kapocs burkolat, alsó/felső, 1 nagysághoz Kapocs burkolat, alsó/felső, 2 nagysághoz Kapocs burkolat, alsó/felső, 3 nagysághoz Kiegyenlítő takarólemez 00 nagysághoz Kiegyenlítő takarólemez oldalelem 00 nagysághoz Kiegyenlítő takarólemez 1 nagysághoz Kiegyenlítő takarólemez 2 nagysághoz Átalakító készlet 5 mm vastag gyűjtősínhez, SI SI SI SI SI SI SI SI SI nagysághoz SI331480

4 W QUADRON CrossLinkSwitch NH BIZTOSÍTÓS KAPCSOLÓ Biztosítós kapcsoló rugós kapcsoló mechanizmussal, gyakori kapcsoláshoz Előlapon állásjelzés Lakatolható, ki helyzetben 3 lakattal EN szerint főkapcsolónak használható Biztonságos működtetés SI W MŰSZAKI ADATOK Megnevezés biztosítós kapcsoló Típus Quadron CrossLinkSwitch Szabványok EN , IEC Alkalmazható betétek NH00 Pólus szám 3 pólus Szigetelt részek anyaga halogénmentes, önkioltó műanyag Névleges üzemi feszültség Ue 690 V AC Névleges áram Ie 125 A Zárlati szilárdság 50 ka Alkalmazási kategória AC23B (690V/125A) AC23A (500V/125A) AC22A (690V/125A) DC22B (220V/125A), 2 áramút sorosan DC22B (440V/63A), 3 áramút sorosan Névleges lökőfeszültség állóság Uimp 8000 V Csatlakoztatható vezeték max. 70 mm 2 Betét megengedett max. hővesztesége fázisonként Védettség Méret (széxmaxmé) 10 W IP20 106x233x128 LEÍRÁS / CSATLAKOZÁS ÉPÍTÉSI NAGYSÁG EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM NH biztosítós kapcsoló rugós kapcsoló mechanizmussal, 125 A / csatlakozó kapocs SI NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! NAVIGÁTORRAL A TERMÉKEK GYORSAN MEGTALÁLHATÓK A OLDALON! A termékinformációk könnyen elérhetők Vásárlás a nap 24 órájában Személyes kapcsolattartó egyszerűen elérhető

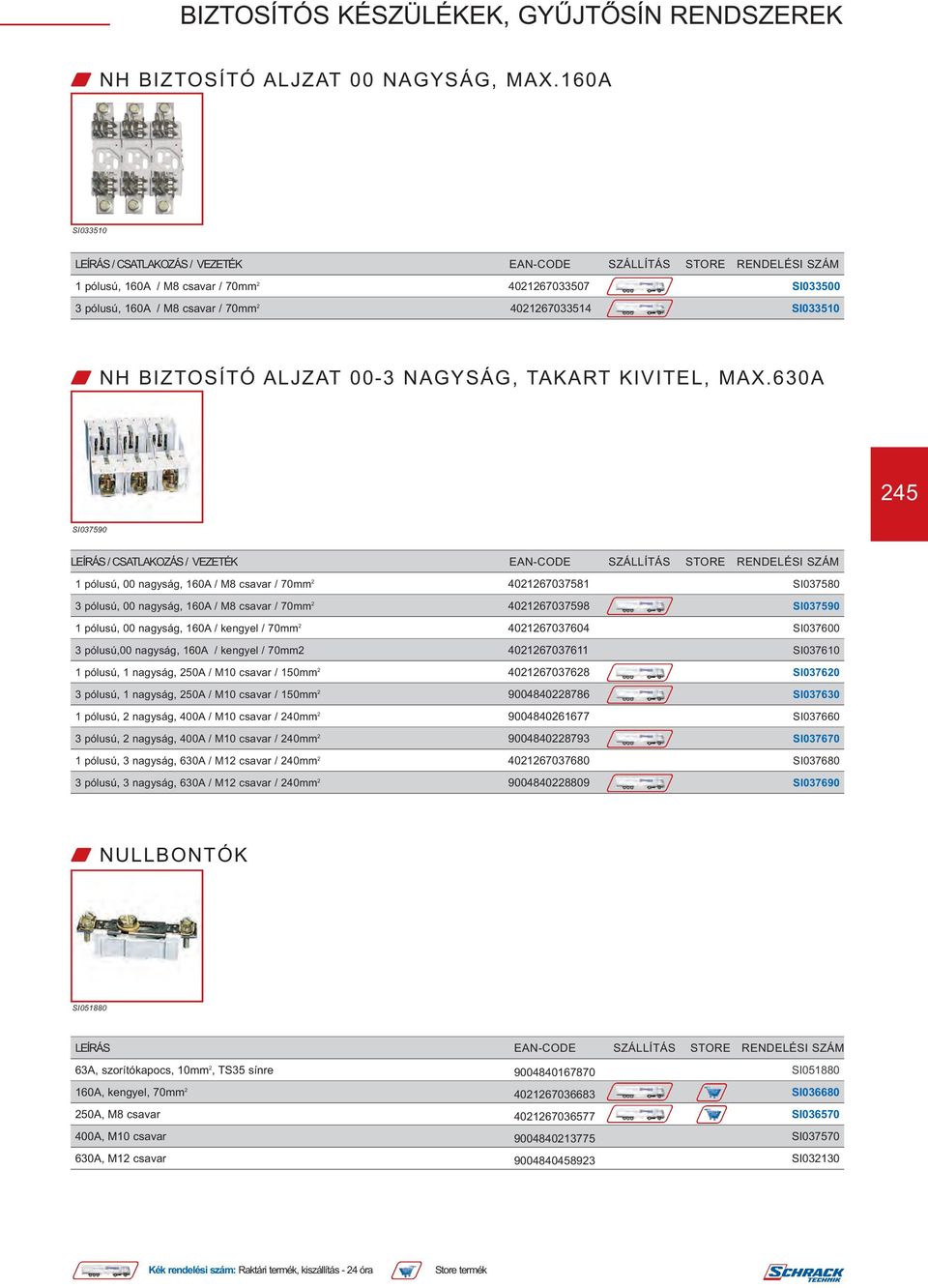

5 W NH BIZTOSÍTÓ ALJZAT 00 NAGYSÁG, MAX.160A SI LEÍRÁS / CSATLAKOZÁS / VEZETÉK EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 1 pólusú, 160A / M8 csavar / 70mm SI pólusú, 160A / M8 csavar / 70mm SI W NH BIZTOSÍTÓ ALJZAT 00-3 NAGYSÁG, TAKART KIVITEL, MAX.630A 245 SI LEÍRÁS / CSATLAKOZÁS / VEZETÉK EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 1 pólusú, 00 nagyság, 160A / M8 csavar / 70mm SI pólusú, 00 nagyság, 160A / M8 csavar / 70mm SI pólusú, 00 nagyság, 160A / kengyel / 70mm SI pólusú,00 nagyság, 160A / kengyel / 70mm SI pólusú, 1 nagyság, 250A / M10 csavar / 150mm SI pólusú, 1 nagyság, 250A / M10 csavar / 150mm SI pólusú, 2 nagyság, 400A / M10 csavar / 240mm SI pólusú, 2 nagyság, 400A / M10 csavar / 240mm SI pólusú, 3 nagyság, 630A / M12 csavar / 240mm SI pólusú, 3 nagyság, 630A / M12 csavar / 240mm SI W NULLBONTÓK SI A, szorítókapocs, 10mm 2, TS35 sínre SI A, kengyel, 70mm SI A, M8 csavar SI A, M10 csavar SI A, M12 csavar SI032130
