MOTORVÉDÕ KAPCSOLÓK MOTORVÉDÕ KAPCSOLÓK, BE5, BE6 SOROZAT KIOLDÁSI JELLEGGÖRBÉK SCHRACK INFO MÛSZAKI ADATOK

Átírás

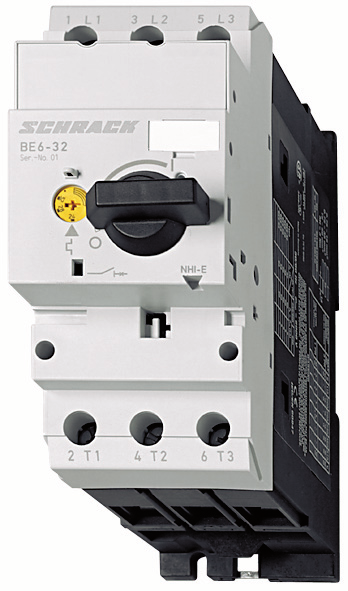

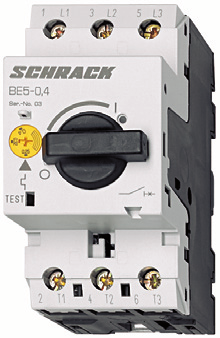

1 BE MOTORVÉDÕ KAPCSOLÓK, BE5, BE6 SOROZAT BE5 BE Névleges áram BE5 max. 32A, beállítható BE6 max. 63A, beállítható Túlterhelés és zárlatvédelemmel ellátva Zárlatálló 10A-es kapcsolóig elõtétbiztosító nélkül Zárlatállóság 10A feletti kapcsolóknál: BE5 16A-ig 50kA BE5 20A-25A 16kA BE6 63A -ig 50kA Tartozékok segédérintkezõ, távkioldók, sínezés, tokozat BE5 SOROZAT BE6 SOROZAT Névleges feszültség: 690V AC 50Hz Névleges áram : BE5 max. 32A BE6 max. 63A Túlterhelési tartomány: állítható, 0,6-1 xin Zárlati kioldás: rögzített, 14xIn Zárlatállóság: BE5 10A-ig zárlatálló (100kA) elõtét biztosító nélkül BE5 16A-ig 50kA, 50A gl elõtét biztósítóval 100kA BE5 20A-25A 16kA, 50A gl elõtét biztósítóval 100kA, 100A gl elõtét biztósítóval 30kA BE6 63A -ig 50kA, 50A gl elõtét biztósítóval 100kA Kapcsok BE5 1 x 6mm 2, 2 x 2,5mm 2 BE6 1 x 50mm 2, 2 x 35mm 2 Környezeti hõmérséklet: -25 C C Mechanikus állásjelzés elõlapon Fázis kiesésvédelem van 43 KIOLDÁSI JELLEGGÖRBÉK BE5-BE MÁSODPERC MÁSODPERC PERC ÁRAM

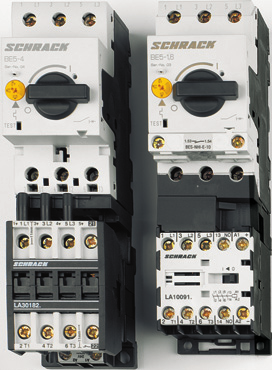

2 MOTORLEÁGAZÁS VÉDELEMMEL MOTORLEÁGAZÁSOK BE5(6) motorvédõ kapcsolóból, csatlakozóblokkból és mágneskapcsolóból kompakt motorleágazás építhetõ ki Az alábbi táblázatban szereplõ motorvédõkapcsoló és mágneskapcsoló kombinációk az IEC 947 szerinti 1 típusú védelmi koordinációnak felelnek meg 44 Motor teljesítmény Motorvédõ kapcsoló Mágneskapcsoló 3x400V AC kw A Típus Típus - 0,11-0,16 BE5-0,16 K1-09D ,06 0,18-0,25 BE5-0,25 K1-09D ,9 0,22-0,32 BE5-0,4 K1-09D ,12 0,35-0,5 BE5-0,63 K1-09D ,18 0,45-0,63 BE5-0,63 K1-09D ,25 0,7-1 BE5-1 K1-09D ,37 0,9-1,25 BE5-1,6 K1-09D ,55 1,1-1,6 BE5-1,6 K1-09D ,75 1,8-2,5 BE5-2,5 K1-09D ,1 2,2-3,2 BE5-4 K1-09D ,5 2,8-4 BE5-4 K1-09D ,2 4,5-6,3 BE5-6,3 K1-09D ,5-8 BE5-10 K1-09D BE5-10 K1-09D , BE5-16 K1-12D ,11-0,16 BE5-0,16 K3-10A ,06 0,18-0,25 BE5-0,25 K3-10A ,9 0,28-0,4 BE5-0,4 K3-10A ,12 0,35-0,63 BE5-0,63 K3-10A ,18 0,45-0,63 BE5-0,63 K3-10A ,25 0,7-1 BE5-1 K3-10A ,37 0,9-1,25 BE5-1,6 K3-10A ,55 1,1-1,6 BE5-1,6 K3-10A ,75 1,8-2,5 BE5-2,5 K3-10A ,1 2,2-4 BE5-3,2 K3-10A ,5 2,8-4 BE5-4 K3-10A ,2 4,5-6,3 BE5-6,3 K3-10A ,5-8 BE5-10 K3-10A BE5-10 K3-10A ,5 9-12,5 BE5-16 K3-14A , BE5-16 K3-18A BE5-20 K3-22A BE5-25 K3-22A BE5-50 K3-32A , BE5-40 K3-40A BE5-50 K3-50A BE5-63 K3-62A10 230

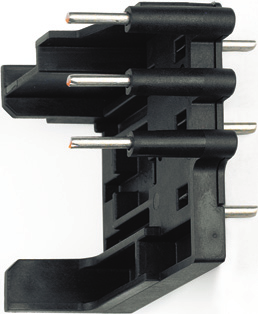

3 HÁROMPÓLUSÚ KIVITEL, BE5, BE6 SOROZAT NÉVLEGES ÁRAM BE-5 SOROZAT 0,10-0,16A - 0,16-0,25A 0,25-0,4A 0,4-0,63A 0,63-1,0A 1,0-1,6A 1,6-2,5A 2,5-4,0A 4,0-6,3A 6,3-10A 10-16A 16-20A 20-25A 25-32A BE-6 SOROZAT 24-32A 32-40A 40-50A 50-58A 55-63A MOTOR TELJESÍTMÉNY (400V) 0,06kW 0,09kW 0,12kW 0,25kW 0,55kW 0,75kW 1,5kW 2,2kW 4kW 7,5kW 9kW 12,5kW 15kW 15kW 20kW 25kW 30kW 34kW SZÉXMAXMÉ TÍPUS BE5-0,16 BE BE5-0,25 BE BE5-0,4 BE BE5-0,63 BE BE5-1 BE BE5-1,6 BE BE5-2,5 BE BE5-4 BE BE5-6,3 BE BE5-10 BE BE5-16 BE BE5-20 BE BE5-25 BE BE5-32 BE BE6-32 BE BE6-40 BE BE6-50 BE BE6-58 BE BE6-63 BE TARTOZÉKOK BE5, BE6 SOROZATÚ MOTORVÉDÕ KAPCSOLÓKHOZ MÁGNESKAPCSOLÓ CSATLAKOZÓBLOKK BE-5 SOROZATHOZ BE Mechanikus és elektromos csatlakozóblokk BE-5 és LA1 miniatûr mágneskapcsolók valalmint BE-5 és LA LA mágneskapcsolók között A motorvédõ kapcsoló és mágneskapcsoló egységet csak a motorvédõ kapcsolónál kell DIN sínen rögzíteni! Csatlakozóblokk BE-5 / LA1 1 BE Csatlakozóblokk BE-5 / LA3 1 BE

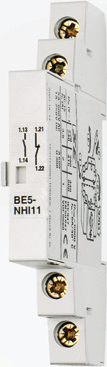

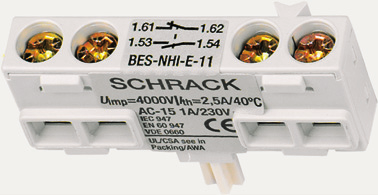

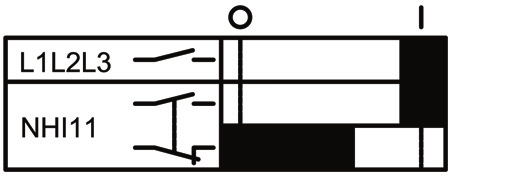

4 TARTOZÉKOK BE5, BE6 SOROZATÚ MOTORVÉDÕ KAPCSOLÓKHOZ (folytatás) ÁLLÁSJELZÕ SEGÉDÉRINTKEZÕK BE-5 és BE-6 sorozathoz egyaránt alkalmazható BE : A készülék jobb oldalára szerelhetõ, max.1darab BE 2... : A készülékbe építhetõ kivitel BE2882 BE ,53 1,61 MELLSÕ frontale HIKO BEÉPÍTÉS 1,13 1,21 OLDLARA seitliche HIKO SZERELHETÕ 1,14 1,22 OLDLARA seitliche HIKO SZERELHETÕ 1,54 1,62 MELLSÕ frontale HIKO BEÉPÍTÉS KAPCSOLÁSI ÚT 46 Névleges feszültség: 400V Névleges áram AC15: 6A / 230V 3A / 400V Elõtét biztosító: 10A gl Beköthetõ vezeték: 2,5mm 2 SZÉXMAXMÉ TÍPUS 1Z, mellsõ beépítés - 1 BE5-NHI-E-10 BE Z+1NY, mellsõ beépítés - 1 BE5-NHI-E-11 BE Z+1NY, oldalra szerelhetõ 8,8x90x68 1 BE5-NHI-11 BE FESZÜLTSÉGCSÖKKENÉSI KIOLDÓK BE5-U BE BE-5 és BE-6 sorozathoz egyaránt alkalmazható A távkioldók a készülék bal oldalára szerelhetõk, max. 1darab Munkaáramú és feszültségcsökkenési kioldó együtt nem szerelhetõ fel a kapcsolóra

5 TARTOZÉKOK BE5, BE6 SOROZATÚ MOTORVÉDÕ KAPCSOLÓKHOZ (folytatás) FESZÜLTSÉGCSÖKKENÉSI KIOLDÓK (folytatás) Mûködési feszültségtartomány: 0,7-0,35xUn Teljesítmény felvétel: 5VA/3W Beköthetõ vezeték: max. 2,5mm 2 SZÉXMAXMÉ Feszültségcsökkenési kioldó, 230VAC 18x90x68 1 Feszültségcsökkenési kioldó, 400VAC 18x90x68 1 TÍPUS BE5-U (230VAC) BE5-U (400VAC) BE BE MUNKAÁRAMÚ KIOLDÓK BE5-A 47 BE BE-5 és BE-6 sorozathoz egyaránt alkalmazható A távkioldók a készülék bal oldalára szerelhetõk, max. 1darab Munkaáramú és feszültségcsökkenési kioldó együtt nem szerelhetõ fel a kapcsolóra Mûködési feszültségtartomány: 0,7-1,1xUn Teljesítmény felvétel: 5VA/3W Beköthetõ vezeték: max. 2,5mm 2 SZÉXMAXMÉ TÍPUS Munkaáramú kioldó, 24VDC 18x90x68 1 BE5-A (24VDC) BE Munkaáramú kioldó, 230VAC 18x90x68 1 BE5-A (230VAC) BE

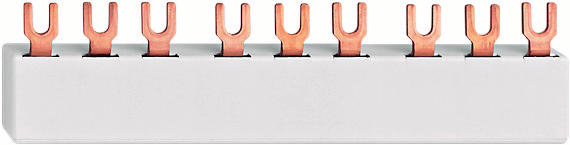

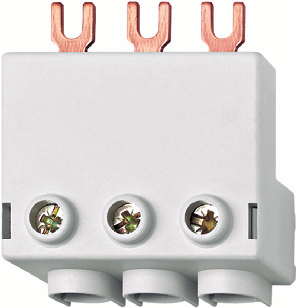

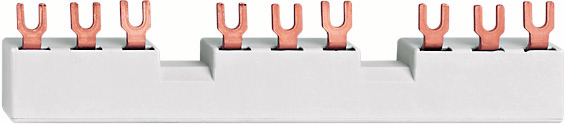

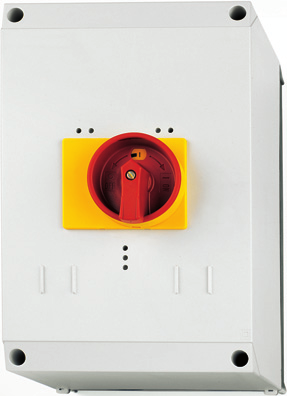

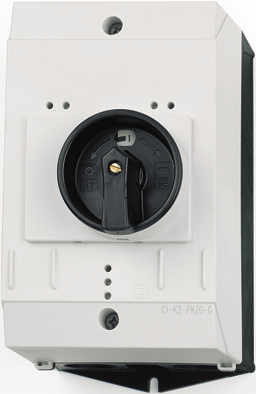

6 TARTOZÉKOK BE5, BE6 SOROZATÚ MOTORVÉDÕ KAPCSOLÓKHOZ (folytatás) SÍNEZÉS BE5 MOTORVÉDÕ KAPCSOLÓKHOZ BE BE BE SDCHRACK INFO Terhelhetõség: 63A Osztás 14mm Zárlatálló és érintésbizbiztos kivitel Csatlakozó kapocsba beköthetõ vezeték: 6-25mm 2 2 x BE5 kapcsolóhoz 1 3 x BE5 kapcsolóhoz 1 4 x BE5 kapcsolóhoz 1 5 x BE5 kapcsolóhoz 1 Csatlakozó kapocs 1 TOKOZATOK BE BE BE BE BE BE BE SDCHRACK INFO Védettség IP65 Kitörhetõ tömszelence csatlakozási lehetõség (M25) alul, felül BE-5 SOROZAT Tokozat BE5 fõkapcsolóhoz, fekete/szürke mûködtetõ kar 1 Tokozat BE5 vész-kikapcsolóhoz, piros/sárga mûködtetõ kar 1 Kiegészítõ elem lakatolhatósághoz (3 lakathoz) 1 BE-6 SOROZAT Tokozat BE6 fõkapcsolóhoz, fekete/szürke mûködtetõ kar 1 Tokozat BE6 vész-kikapcsolóhoz, piros/sárga mûködtetõ kar 1 Kiegészítõ elem lakatolhatósághoz (3 lakathoz) 1 BE BE BE BE BE BE
