1 DMX³ légmegszakítók és terheléskapcsolók kiválasztási tábla LÉGMEGSZAKÍTÓK TERHELÉSKAPCSOLÓK Megszakítók DMX³ 2500 DMX³ 4000 DMX³-I 50 ka 65 ka 100 ka 50 ka 65 ka 100 ka Méret 1. méret 1. méret 2. méret 2. méret 2. méret 2. méret 1. méret 2. méret Pólusok száma 3P - 4P 3P - 4P 3P - 4P 3P - 4P Változat fi x és kikocsizható fi x és kikocsizható fi x és kikocsizható Villamos jellemzők Névleges áram 40 C-on [A] Szigetelési feszültség Ui [V] Átütési feszültség Uimp [kv] Névleges feszültéség 50/60 Hz Ue [V] Nulla védelem (% Ir) OFF OFF Alkalmazási kategória B B - - Zárlati határmegszakítóképesség Icu [ka] 230 VA VA VA VA VA Üzemi zárlati megszakítóképesség Ics (% Icu)) 100% 100% - - Zárlati bekapcsolóképesség Icm [ka] 230 VA VA VA VA VA Zárlatállóság t = 1 mp Icw [ka] 230 VA VA VA VA VA Reakcióidő nyitási 15ms 15ms - - zárási 30ms 30ms - - Élettartam mechanikai villamos Hőmérséklet üzemi -5 C C -5 C C -5 C C -5 C C tárolási -25 C C -25 C C -25 C C -25 C C 2

2 Földzárlat elleni védelem (2) Ig beállítható : OFF-0,2-0,3-0,4-0,5-0,6-0,7-0,8-1 x In DMX³ védelmi egységek kiválasztási tábla VÉDELMI EGYSÉGEK Elektronikus védelmi egység Érintőképernyős LCD kijelzős LSI LSIg LI LSI LSIg Túlterhelés elleni védelem Ir: 0,02 lépésenként állítható 0,4 és 1 x In között tr: mp Rövidzárlat elleni védelem Im:1,5-2-2, x Ir tm: 0-0,1-0,2-0,3-1 (1) mp Azonnali kioldás If : KI x In Kijelző Kijelzőn leolvasható értékek Memória Külső csatlakoztatás tg beállítható : 0,1-0,2-0,5-1 s színes LCD - érintő képernyős LCD monokróm Áram Vonali és fázisfeszültség Fázisonkénti teljesítmény (P, Q, S) Frekvencia Fázisonkénti teljesítménytényező Fogyasztás (hatásos és meddő) THD Állásjelzés Az utolsó kioldás dátuma és pontos ideje Szükséges védelem Kioldási számláló Utolsó 20 kioldás oka és dátuma (percre pontosan) Feszültség csúcs USB Sorkapcsos RS485/Modbus kiegészítővel kiegészítővel kiegészítővel kiegészítővel kiegészítővel III. oldal 3

3 DPX TM 125 kompakt megszakítók A terheléskapcsolók 125 A DPX TM 125 elektronikus áramvédő készülékek hajtási tartozékok Villamos jellemzők (5. oldal) Rendelhető tartozékok (5. oldal) Csom. Kat. szám DPX 125 kompakt megszakítók Megfelel az IEC szabványnak Kisfeszültségű megszakítók, amelyek alkalmasak az áramkörök védelmére, vezérlésére Beépített termikus-mágneses kioldóval A beállítások plombálhatók Termikus beállítás 0,7 1 In között folytonosan A mágneses kioldó rögzített értéken (5. oldal) kiegészítőkkel (kioldók) Elektronikus áramvédő készülékkel összekapcsolható Kengyeles vezetékbekötő kapcsok Csavartakarókkal szállítva Icu 25 ka (400 V~) In 17,5 mm-es modulszám A 4,32 5, A 4,32 5, A 4,32 5, A 4,32 5, A 4,32 5,77 Icu 36 ka (400 V~) In 17,5 mm-es modulszám A 4,32 5, A 4,32 5, A 4,32 5, A 4,32 5, A 4,32 5,77 DPX-I 125 terheléskapcsolók Megfelel az IEC szabványnak AC-23 A üzemmódban Kisfeszültségű kapcsolók, amelyek alkalmasak áramkörök vezérlésére (védelmi funkcióval nem rendelkeznek) kiegészítőkkel Elektronikus áramvédő készülékkel összekapcsolható Kengyeles vezetékbekötő kapcsok Szállított tartozékok: csavartakarók In 17,5 mm-es modulszám A 4,32 5,77 Csom. Kat. szám Differenciaáram-védő készülékek Lehetővé teszi az áramkörök szelektív földzárlatvédelmét Közvetlenül csatlakoztatható a DPX-re Mechanikus kioldás a DPX felé Beállítható érzékenység: 0,03 0,3 1 3 A Beállítható késleltetés: 0 0,3 1 3 s Teszt és visszaállító gomb, amellyel a helyes működés ellenőrizhető 17,5 mm-es modulszám Oldalsó szerelés 5,77 5,77 jobb oldali rápattintással Hajtási tartozékok Kapcsolókar-lakatoló A kapcsolókar nyitott állapotban történő lelakatolására Közvetlen rotációs hajtás Standard Vészleállító (piros kar/sárga fedlap) Mellső meghosszabbított rotációs hajtás Rudazattal, tengelytartóval, lyukasz tó sab lonnal, reteszeléssel és rögzítőtartozékkal Standard Vészleállító (piros kar/sárga fedlap) Lezáró tartozékok Eurolock zárral meghosszabbított hajtáshoz Profalux zárral meghosszabbított hajtáshoz Ronis zárral meghosszabbított hajtáshoz Eurolock zárral közvetlen rotációs hajtáshoz DPX közös villamos kiegészítők (14. oldal) III. oldal 4

4 DPX TM 125 szigetelési, rögzítési és csatlakozási tartozékok DPX TM 125 Villamos jellemzők Maximális névleges működési feszültség Névleges frekvencia Névleges áramerősség (40 C) Alkalmazási kategória Termikus kioldó beállítása Mechanikai élettartam Villamos élettartam 500 V~ 250 V= 50/60 Hz A A 0,7 1 In 8500 ciklus 1500 ciklus Csom. Kat. szám Szigetelési tartozékok db plombálható kapocstakaró Válaszfal A pólusok közé helyezve elszigeteli azokat db válaszfalból álló készlet Rögzítési tartozékok Készülékrögzítő lap a készülék 4 sínre rögzítéséhez Sínmagasító moduláris szerelvényekhez (20 modul), amely 4 sínre erősíthető és lehetővé teszi, hogy a moduláris készülékek és a kat. szám készülékrögzítő lapra szerelt DPX készülékek elhelyezhetők legyenek egy sorban Bekötés Bekötőkapocs tömör vezeték: 70 mm 2 hajlékony vezeték: 50 mm 2 réz gyűjtősín (szélesség): 12 mm Csavaros hátsó csatlakozó kábelsaru: 95 mm 2 ø 8 mm Hátsó csatlakozású kihúzható változat réz gyűjtősín (szélesség): 15 mm Mellső csatlakozású kihúzható változat kábelsaru: 50 mm 2 ø 6 mm réz gyűjtősín (szélesség): 20 mm Zárlati megszakítóképesség ka (EN és IEC ) DPX 125 Ue Icu (ka) Ics (%Icu) 400 V~ V~ V= Rögzített mágneses kioldó In (A) Im (A) (1) Szerelés XL 3 -be szerelés 4 sínre készülékrögzítő lappal Sínmagasító Csatlakozási tartozékok Hátsó csatlakozók, amelyek segítségével a DPX-et hátsó csatlakozásúvá lehet átalakítani Kimenetek a kivezetett szárakon db (vagy 8 db) felső és alsó, hátsó csatlakozót tartalmazó készlet Kihúzható változat, amelynek segítségével a DPX-et kihúzhatóvá lehet átalakítani Szükséges egy dugasz hüvely készlet, amely a DPX-re csatla kozik, és egy fix foglalat (mellső vagy hátsó csatlakozókkal) A 8 érintkezős csatlakozókészlet lehetővé teszi a DPX-be beépített villamos ki egé - szítők használatát (max. 2 készlet) db (vagy 8 db) dugaszhüvelyt tartalmazó készlet Fix foglalat mellső csatlakozókkal Fix foglalat hátsó csatlakozókkal Csatlakozókészlet (8 érintkező) Készülékrögzítő lap DPX mellső csatlakozókkal csatlakozás kábellel Kihúzható változat mellső csatlakozókkal csatlakozás gyűjtősínnel hátsó csatlakozókkal (1) Kioldási áram 50/60 Hz-en. Egyenáram estén 1,5-tel meg kell szorozni. 5

5 DPX TM 160 kompakt megszakítók A terheléskapcsolók 160 A DPX TM 160 elektronikus áramvédő készülékek hajtási tartozékok , Villamos jellemzők (7. oldal) Rendelhető tartozékok (7. oldal) Csom. Kat. szám DPX 160 kompakt megszakítók Megfelel az IEC szabványnak Kisfeszültségű megszakítók, amelyek alkalmasak az áramkörök védelmére, vezérlésére Beépített termikus-mágneses kioldóval Termikus beállítás 0,64 1 In között folytonosan állítható A beállítások plombálhatók A mágneses kioldó rögzített értéken (7. oldal) kiegészítőkkel (kioldók) Elektronikus áramvédő készülékkel összekapcsolható Csavartakarókkal szállítva Icu 25 ka (400 V~) In 17,5 mm-es modulszám A 5,15 6, A 5,15 6, A 5,15 6,86 Icu 50 ka (400 V~) In 17,5 mm-es modulszám A 5,15 6, A 5,15 6, A 5,15 6,86 DPX-I 160 terheléskapcsolók Megfelel az IEC szabványnak AC-23 A üzemmódban Kisfeszültségű kapcsolók, amelyek alkalma - sak áramkörök ki-be kapcsolására, vezérlésére (védelmi funkcióval nem rendelkezik) kiegészítőkkel Elektronikus áramvédő készülékkel összekapcsolható Csavartakarókkal szállítva In 17,5 mm-es modulszám A 5,15 6,86 Csom. Kat. szám Differenciaáram-védő készülékek Lehetővé teszi az áramkörök szelektív földzárlatvédelmét Közvetlenül csatlakoztatható a DPX-re Mechanikus kioldás a DPX felé Beállítható érzékenység: 0,03 0,3 1 3 A Beállítható késleltetés: 0 0,3 1 3 s Teszt- és visszaállító gomb, amellyel a helyes működés ellenőrizhető 17,5 mm-es modulszám Oldalsó szerelés 5,15 6,86 jobb oldali rápattintással Hajtási tartozékok Kapcsolókar lakatoló A kapcsolókar nyitott állapotban történő lelakatolására Közvetlen rotációs hajtás Standard Vészleállító (piros kar/sárga fedlap) Mellső meghosszabbított rotációs hajtás Rudazattal, tengelytartóval, lyukasz tó sab lonnal, reteszeléssel és rögzítőtartozékkal Standard Vészleállító (piros kar/sárga fedlap) Lezáró tartozékok Eurolock zárral meghosszabbított hajtáshoz Profalux zárral meghosszabbított hajtáshoz Ronis zárral meghosszabbított hajtáshoz Eurolock zárral közvetlen rotációs hajtáshoz Forrásátkapcsoló változat Reteszelőlap fix készülékhez DPX közös villamos kiegészítők (14. oldal) III. oldal 6

6 DPX TM 160 szigetelési, rögzítési és csatlakozási tartozékok DPX TM 160 Villamos jellemzők Maximális névleges működési feszültség Névleges frekvencia Névleges áramerősség (40 C) Alkalmazási kategória Termikus kioldó beállítása Mechanikai élettartam Villamos élettartam 500 V~ 250 V= 50/60 Hz A A In 7000 ciklus 1000 ciklus Csom. Kat. szám Szigetelési tartozékok db plombálható kapocstakaró Válaszfal A pólusok közé helyezve elszigeteli azokat db válaszfalból álló készlet Rögzítési tartozékok Bekötés Közvetlen bekötés kábelsaru: 50mm 2 ø 6 mm réz gyűjtősín (szélesség): 18 mm Bekötőkapocs tömör vezeték: 95/120 mm 2 hajlékony vezeték: 70/95 mm 2 réz gyűjtősín (szélesség): 13 mm Csavaros hátsó csatlakozó kábelsaru: 120 mm 2 ø 8 mm Hátsó csatlakozású kihúzható változat réz gyűjtősín (szélesség): 25 mm Mellső csatlakozású kihúzható változat kábelsaru: 70 mm 2 ø 8 mm réz gyűjtősín (szélesség): 20 mm Zárlati megszakító-képesség ka (EN és IEC ) DPX ka DPX ka Ue Icu (ka) Ics (%Icu) Icu (ka) Ics (%Icu) 400 V~ V~ Készülékrögzítő lap a készülék 4 sínre szereléséhez Sínmagasító moduláris szerelvényekhez (20 modul), amely sínre erősíthető és lehetővé teszi, hogy a moduláris készülékek és a kat. szám készülékrögzítő lapra szerelt DPX készülékek elhelyezhetők legyenek egy sorban Csatlakozási tartozékok 1 Bekötőkapcsok kábelhez 4 db-os készlet mm 2 tömör, 70 mm 2 hajlékony mm 2 tömör, 95 mm 2 hajlékony Kábelsaru adapter 4 db-os készlet válaszfalakkal szállítva Hátsó csatlakozók Segítségével a DPX-et hátsó csatlakozásúvá lehet átalakítani Kimenetek a kivezetett szárakon db (vagy 8 db) felső és alsó hátsó csatlakozót tartalmazó készlet Rögzített mágneses kioldó In (A) Im (A) (1) Szerelés Szerelés készülékrögzítő lappal XL 3 -be Készülékrögzítő lap Sínmagasító Kihúzható változat Segítségével a DPX-et kihúzhatóvá lehet átalakítani Szükséges egy dugaszhüvelykészlet, amely a DPX-re csatlakozik és egy fix fog lalat (mellső vagy hátsó csatlakozókkal) A 8 érintkezős csatlakozókészlet lehetővé teszi a DPX-be beépített villamos kiegészítők használatát (max. 2 készlet) db (vagy 8 db) dugaszhüvelyt tartalmazó készlet Fix foglalat mellső csatlakozókkal Fix foglalat hátsó csatlakozókkal csatlakozókészlet (8 érintkező) (1) Kioldási áram 50/60 Hz-en. Egyenáram estén 1,5-tel meg kell szorozni. 7

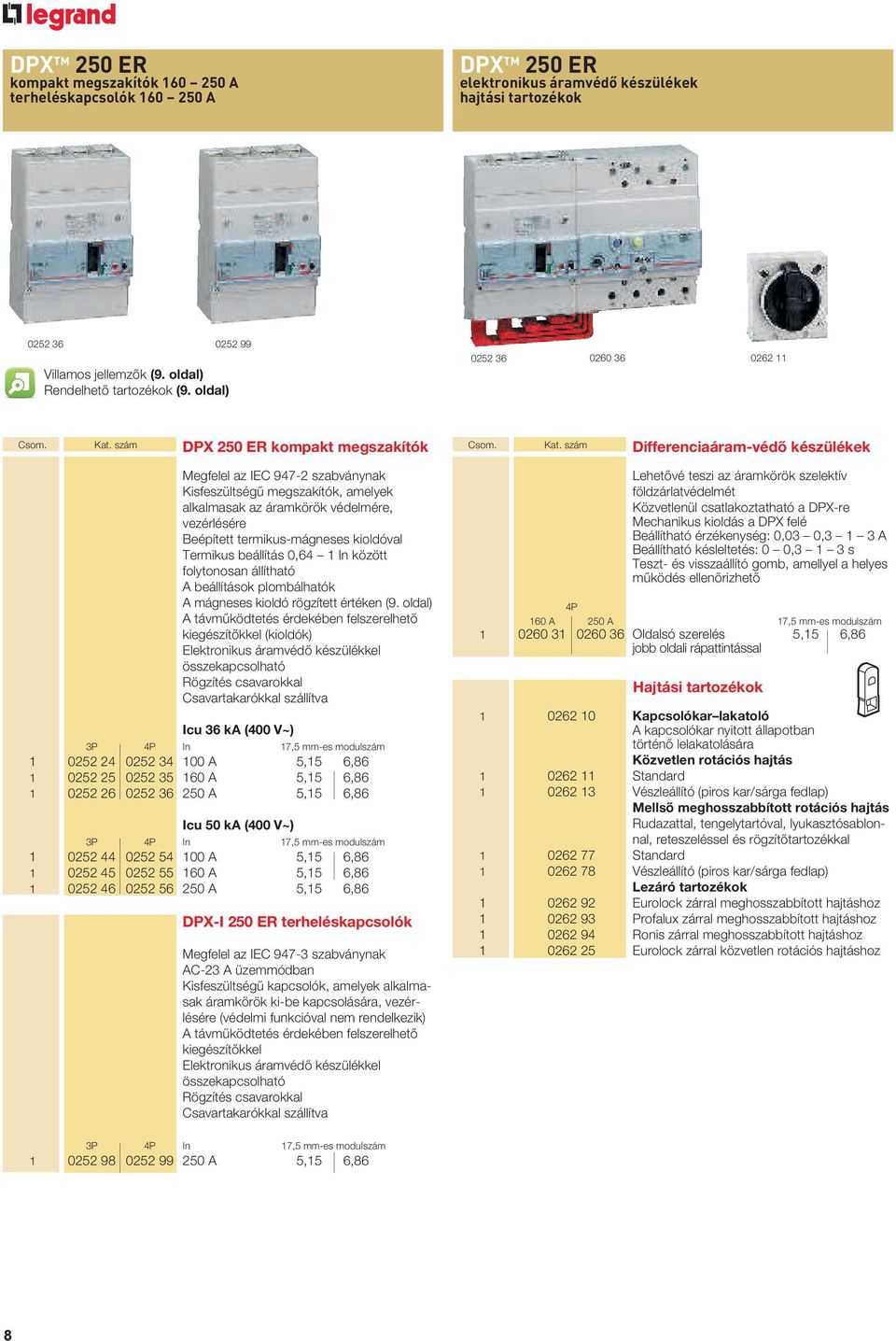

7 DPX TM 250 ER kompakt megszakítók A terheléskapcsolók A DPX TM 250 ER elektronikus áramvédő készülékek hajtási tartozékok Villamos jellemzők (9. oldal) Rendelhető tartozékok (9. oldal) Csom. Kat. szám DPX 250 ER kompakt megszakítók Megfelel az IEC szabványnak Kisfeszültségű megszakítók, amelyek alkalmasak az áramkörök védelmére, vezérlésére Beépített termikus-mágneses kioldóval Termikus beállítás 0,64 1 In között folytonosan állítható A beállítások plombálhatók A mágneses kioldó rögzített értéken (9. oldal) kiegészítőkkel (kioldók) Elektronikus áramvédő készülékkel összekapcsolható Csavartakarókkal szállítva Icu 36 ka (400 V~) In 17,5 mm-es modulszám A 5,15 6, A 5,15 6, A 5,15 6,86 Icu 50 ka (400 V~) In 17,5 mm-es modulszám A 5,15 6, A 5,15 6, A 5,15 6,86 DPX-I 250 ER terheléskapcsolók Megfelel az IEC szabványnak AC-23 A üzemmódban Kisfeszültségű kapcsolók, amelyek alkalma - sak áramkörök ki-be kapcsolására, vezérlésére (védelmi funkcióval nem rendelkezik) kiegészítőkkel Elektronikus áramvédő készülékkel összekapcsolható Csavartakarókkal szállítva Csom. Kat. szám Differenciaáram-védő készülékek Lehetővé teszi az áramkörök szelektív földzárlatvédelmét Közvetlenül csatlakoztatható a DPX-re Mechanikus kioldás a DPX felé Beállítható érzékenység: 0,03 0,3 1 3 A Beállítható késleltetés: 0 0,3 1 3 s Teszt- és visszaállító gomb, amellyel a helyes működés ellenőrizhető 4P 160 A 250 A 17,5 mm-es modulszám Oldalsó szerelés 5,15 6,86 jobb oldali rápattintással Hajtási tartozékok Kapcsolókar lakatoló A kapcsolókar nyitott állapotban történő lelakatolására Közvetlen rotációs hajtás Standard Vészleállító (piros kar/sárga fedlap) Mellső meghosszabbított rotációs hajtás Rudazattal, tengelytartóval, lyukasz tó sab lonnal, reteszeléssel és rögzítőtartozékkal Standard Vészleállító (piros kar/sárga fedlap) Lezáró tartozékok Eurolock zárral meghosszabbított hajtáshoz Profalux zárral meghosszabbított hajtáshoz Ronis zárral meghosszabbított hajtáshoz Eurolock zárral közvetlen rotációs hajtáshoz In 17,5 mm-es modulszám A 5,15 6,86 8

8 DPX TM 250 ER szigetelési, rögzítési és csatlakozási tartozékok DPX TM 250 ER Villamos jellemzők Maximális névleges működési feszültség Névleges frekvencia Névleges áramerősség (40 C) Alkalmazási kategória Termikus kioldó beállítása Mechanikai élettartam Villamos élettartam 500 V~ 250 V= 50/60 Hz A A 0,64 1 In 7000 ciklus 1000 ciklus Csom. Kat. szám Szigetelési tartozékok db plombálható kapocstakaró Válaszfal A pólusok közé helyezve elszigeteli azokat db válaszfalból álló készlet Rögzítési tartozékok Készülékrögzítő lap a készülék 4 sínre szereléséhez Sínmagasító moduláris szerelvényekhez (20 modul), amely sínre erősíthető és lehetővé teszi, hogy a moduláris készülékek és a kat. szám készülékrögzítő lapra szerelt DPX készülékek elhelyezhetők legyenek egy sorban Bekötés Közvetlen bekötés kábelsaru: 120 mm 2 ø 10 mm réz gyűjtősín (szélesség): 20 mm Bekötőkapocs tömör vezeték: 185 mm 2 hajlékony vezeték: 150 mm 2 réz gyűjtősín (szélesség): 18 mm Csavaros hátsó csatlakozó kábelsaru: 185 mm 2 ø 10 mm Hátsó csatlakozású kihúzható változat réz gyűjtősín (szélesség): 25 mm Mellső csatlakozású kihúzható változat kábelsaru: 185 mm 2 ø 10 mm réz gyűjtősín (szélesség): 20 mm Fázistávolság növelő adapter kábelsaru: 300 mm 2 ø 10 mm réz gyűjtősín (szélesség): 32 mm Zárlati megszakító-képesség ka (EN és IEC ) DPX 250 ER Ue Icu (ka) Ics (%Icu) 400 V~ V~ V= Rögzített mágneses kioldó In (A) Im (A) (1) Csatlakozási tartozékok Bekötőkapcsok kábelhez 185 mm 2 tömör, 150 mm 2 hajlékony Kábelsaru adapter 4 db-os készlet válaszfalakkal szállítva Fázistávolság növelő adapter 3 vagy 4 db Hátsó csatlakozók Segítségével a DPX-et hátsó csatlakozásúvá lehet átalakítani Kimenetek a kivezetett szárakon db (vagy 8 db) felső és alsó hátsó csatlakozót tartalmazó készlet Kihúzható változat Segítségével a DPX-et kihúzhatóvá lehet átalakítani Szükséges egy dugaszhüvelykészlet, amely a DPX-re csatlakozik és egy fix fog lalat (mellső vagy hátsó csatlakozókkal) A 8 érintkezős csatlakozókészlet lehetővé teszi a DPX-be beépített villamos kiegészítők használatát (max. 2 készlet) db (vagy 8 db) dugaszhüvelyt tartalmazó készlet Fix foglalat mellső csatlakozókkal Fix foglalat hátsó csatlakozókkal csatlakozókészlet (8 érintkező) Szerelés Szerelés készülékrögzítő lappal XL 3 -be Készülékrögzítő lap Sínmagasító

9 DPX TM 250 kompakt megszakítók A terheléskapcsolók 250 A DPX TM 250 elektronikus áramvédő készülék hajtási tartozékok Villamos jellemzők (11. oldal) Rendelhető tartozékok (11. oldal) Csom. Kat. szám DPX 250 kompakt megszakítók In A A A A In A A A In A Megfelel az IEC szabványnak Kisfeszültségű megszakítók, melyek alkalma sak az áramkörök védelmére, vezérlésére A beállítások plombálhatók kiegészítőkkel (kioldók, motoros hajtás) Elektronikus áramvédő készülékkel összekapcsolható Szállított tartozékok: csavartakarók egyoldali válaszfalkészlet DPX 250 termikus-mágneses kioldóval Zárlati megszakító-képesség 36 ka (400 V~) Beépített termikus-mágneses kioldóval Termikus beállítás 0,64 1 In között folytonosan állítható Mágneses kioldó 3,5 10 In között folytonosan állítható DPX-H 250 elektronikus kioldóval Zárlati megszakító-képesség 70 ka (400 V~) Beépített elektronikus kioldóval S1 Beállítási lehetőségek (15. oldal) DPX-I 250 terheléskapcsolók Megfelel az IEC szabványnak AC-23 A üzemmódban Kisfeszültségű kapcsolók, amelyek alkalma - sak áramkörök ki-be kapcsolására, vezérlésére (védelmi funkcióval nem rendelkezik) kiegészítőkkel (kioldók) Elektronikus áramvédő készülékkel összekapcsolható Szállított tartozékok: csavartakarók egyoldali válaszfalkészlet Csom. Kat. szám Differenciaáram-védő készülék Lehetővé teszi az áramkörök szelektív földzárlatvédelmét Közvetlenül csatlakoztatható a DPX-re Mechanikus kioldás a DPX felé Beállítható érzékenység: 0,03 0,3 1 3 A Beállítható késleltetés: 0 0,3 1 3 s Teszt- és visszaállító gomb, amellyel a helyes működés ellenőrizhető 4P Alsó szerelés Hajtási tartozékok Kapcsolókar lakatoló A kapcsolókar nyitott állapotban történő lelakatolására Közvetlen rotációs hajtás Standard Vészleállító kiegészítő (piros kar/sárga fedlap) Mellső meghosszabbított rotációs hajtás Rudazattal, tengelytartóval, lyukasz tó sab lonnal, reteszeléssel és rögzítőtartozékkal Standard Vészleállító kiegészítő (piros kar/sárga fedlap) Lezáró tartozékok Eurolock zárral meghosszabbított hajtáshoz Profalux zárral meghosszabbított hajtáshoz Ronis zárral meghosszabbított hajtáshoz Eurolock zárral közvetlen rotációs hajtáshoz 24 V= 230 V~= Mellső szerelés Motoros rugóerő-tárolós hajtás Lehetővé teszi a DPX, DPX-I távolról történő ki-be kapcsolását. A DPX-et a motoros hajtás kioldótekercs nélkül is képes kikapcsolni. Tűzvédelmi főkapcsolóként alkalmazva kötelező felszerelni kioldótekerccsel Lezárótartozék Ronis zárral DPX közös villamos kiegészítők (14. oldal) III. oldal 10

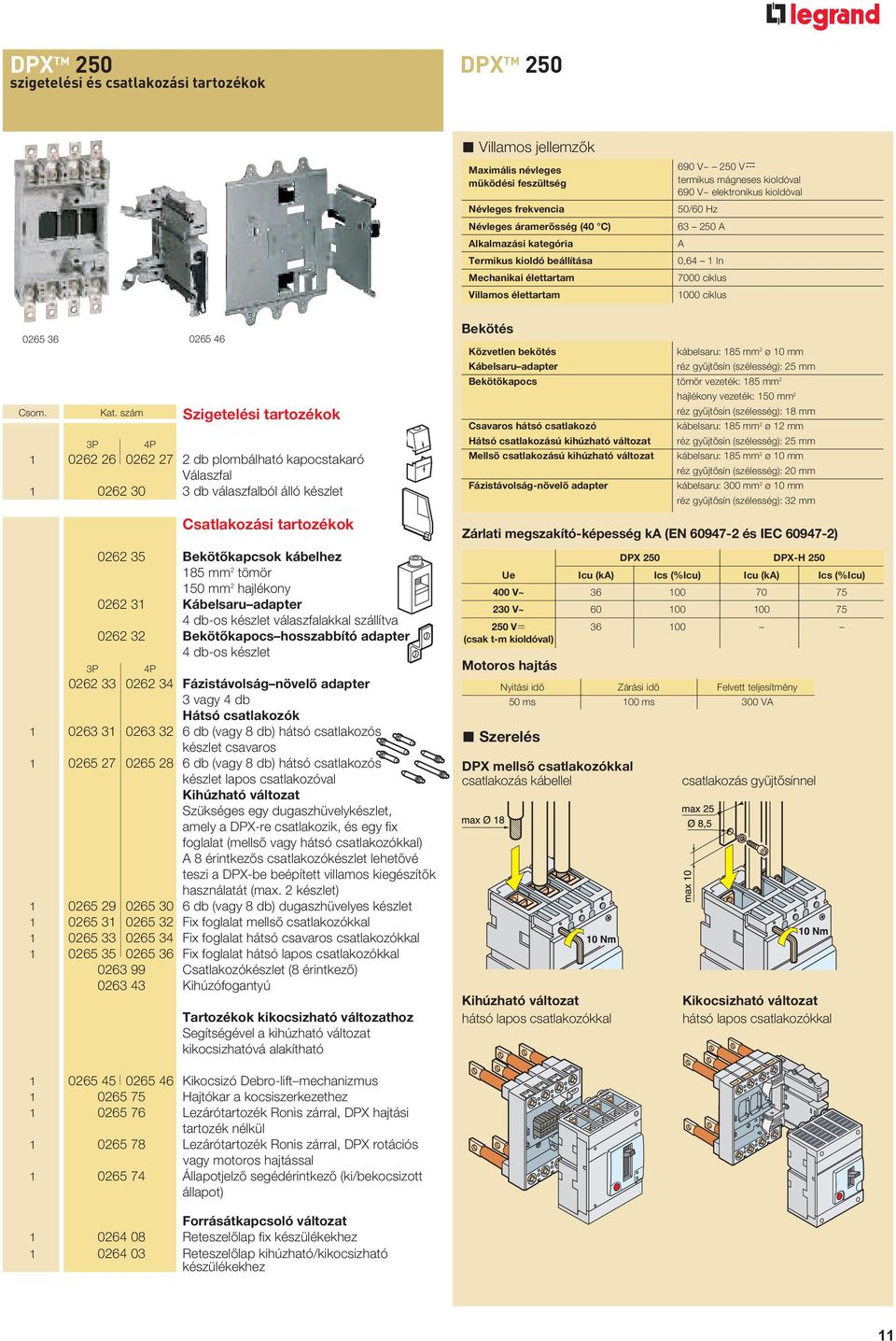

10 DPX TM 250 szigetelési és csatlakozási tartozékok DPX TM 250 Villamos jellemzők Maximális névleges = 690 V~ 250 V működési feszültség termikus mágneses kioldóval 690 V~ elektronikus kioldóval Névleges frekvencia 50/60 Hz Névleges áramerősség (40 C) A Alkalmazási kategória A Termikus kioldó beállítása 0,64 1 In Mechanikai élettartam 7000 ciklus Villamos élettartam 1000 ciklus Csom. Kat. szám Szigetelési tartozékok db plombálható kapocstakaró Válaszfal db válaszfalból álló készlet Csatlakozási tartozékok Bekötőkapcsok kábelhez 185 mm 2 tömör 150 mm 2 hajlékony Kábelsaru adapter 4 db-os készlet válaszfalakkal szállítva Bekötőkapocs hosszabbító adapter 4 db-os készlet Fázistávolság növelő adapter 3 vagy 4 db Hátsó csatlakozók db (vagy 8 db) hátsó csatlakozós készlet csavaros db (vagy 8 db) hátsó csatlakozós készlet lapos csatlakozóval Kihúzható változat Szükséges egy dugaszhüvelykészlet, amely a DPX-re csatlakozik, és egy fix foglalat (mellső vagy hátsó csatlakozókkal) A 8 érintkezős csatlakozókészlet lehetővé teszi a DPX-be beépített villamos kiegészítők használatát (max. 2 készlet) db (vagy 8 db) dugaszhüvelyes készlet Fix foglalat mellső csatlakozókkal Fix foglalat hátsó csavaros csatlakozókkal Fix foglalat hátsó lapos csatlakozókkal Csatlakozókészlet (8 érintkező) Kihúzófogantyú Tartozékok kikocsizható változathoz Segítségével a kihúzható változat kikocsizhatóvá alakítható Bekötés Közvetlen bekötés kábelsaru: 185 mm 2 ø 10 mm Kábelsaru adapter réz gyűjtősín (szélesség): 25 mm Bekötőkapocs tömör vezeték: 185 mm 2 hajlékony vezeték: 150 mm 2 réz gyűjtősín (szélesség): 18 mm Csavaros hátsó csatlakozó kábelsaru: 185 mm 2 ø 12 mm Hátsó csatlakozású kihúzható változat réz gyűjtősín (szélesség): 25 mm Mellső csatlakozású kihúzható változat kábelsaru: 185 mm 2 ø 10 mm réz gyűjtősín (szélesség): 20 mm Fázistávolság-növelő adapter kábelsaru: 300 mm 2 ø 10 mm réz gyűjtősín (szélesség): 32 mm Zárlati megszakító-képesség ka (EN és IEC ) DPX 250 DPX-H 250 Ue Icu (ka) Ics (%Icu) Icu (ka) Ics (%Icu) 400 V~ V~ V= (csak t-m kioldóval) Motoros hajtás Nyitási idő Zárási idő Felvett teljesítmény 50 ms 100 ms 300 VA Szerelés DPX mellső csatlakozókkal csatlakozás kábellel Kihúzható változat hátsó lapos csatlakozókkal csatlakozás gyűjtősínnel Kikocsizható változat hátsó lapos csatlakozókkal Kikocsizó Debro-lift mechanizmus Hajtókar a kocsiszerkezethez Lezárótartozék Ronis zárral, DPX hajtási tartozék nélkül Lezárótartozék Ronis zárral, DPX rotációs vagy motoros hajtással Állapotjelző segédérintkező (ki/bekocsizott állapot) Forrásátkapcsoló változat Reteszelőlap fix készülékekhez Reteszelőlap kihúzható/kikocsizható készülékekhez 11

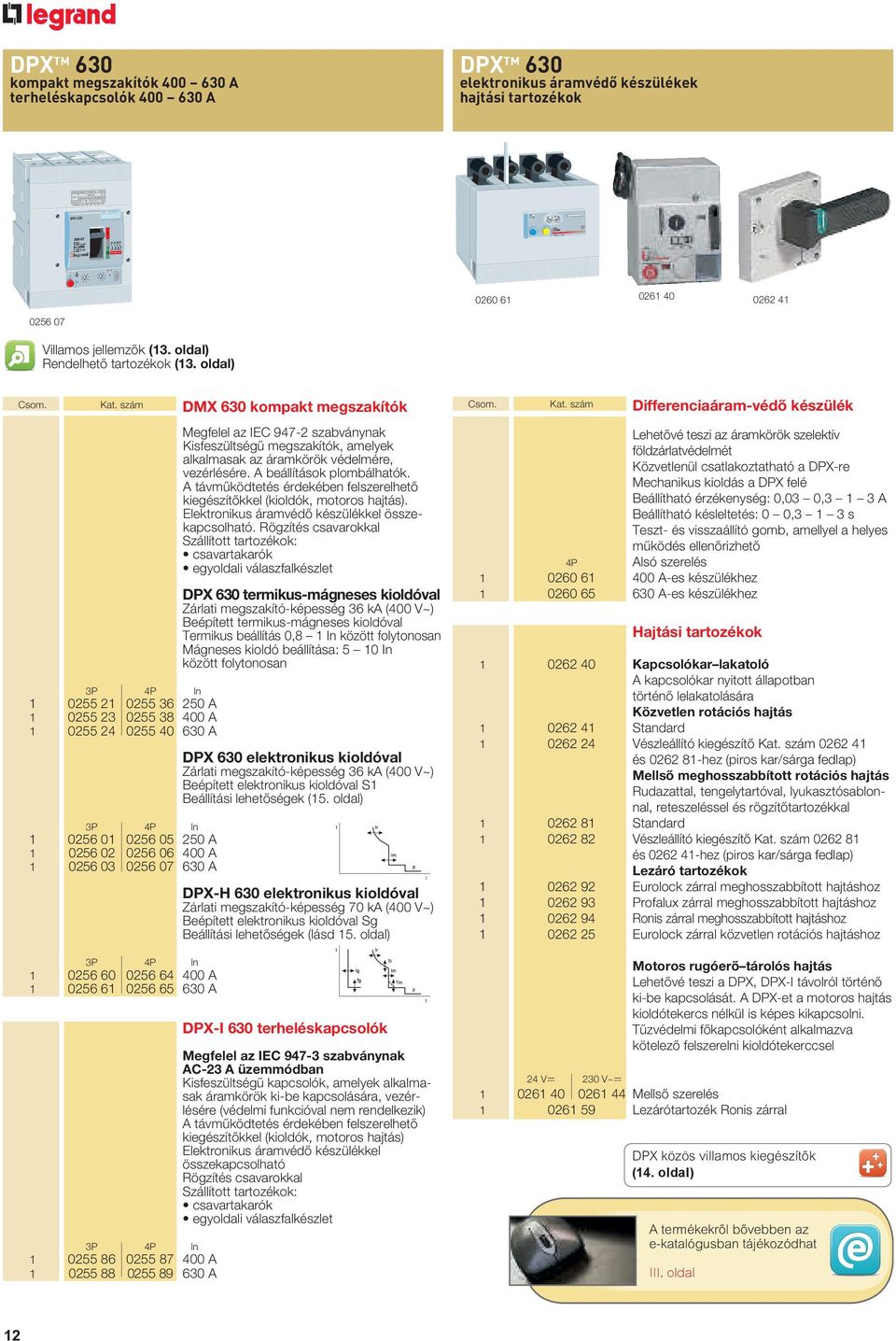

11 DPX TM 630 kompakt megszakítók A terheléskapcsolók A DPX TM 630 elektronikus áramvédő készülékek hajtási tartozékok Villamos jellemzők (13. oldal) Rendelhető tartozékok (13. oldal) Csom. Kat. szám DMX 630 kompakt megszakítók In A A A In A A A In A A In A A Megfelel az IEC szabványnak Kisfeszültségű megszakítók, amelyek alkalmasak az áramkörök védelmére, vezérlésére. A beállítások plombálhatók. kiegészítőkkel (kioldók, motoros hajtás). Elektronikus áramvédő készülékkel összekapcsolható. Szállított tartozékok: csavartakarók egyoldali válaszfalkészlet DPX 630 termikus-mágneses kioldóval Zárlati megszakító-képesség 36 ka (400 V~) Beépített termikus-mágneses kioldóval Termikus beállítás 0,8 1 In között folytonosan Mágneses kioldó beállítása: 5 10 In között folytonosan DPX 630 elektronikus kioldóval Zárlati megszakító-képesség 36 ka (400 V~) Beépített elektronikus kioldóval S1 Beállítási lehetőségek (15. oldal) DPX-H 630 elektronikus kioldóval Zárlati megszakító-képesség 70 ka (400 V~) Beépített elektronikus kioldóval Sg Beállítási lehetőségek (lásd 15. oldal) DPX-I 630 terheléskapcsolók Megfelel az IEC szabványnak AC-23 A üzemmódban Kisfeszültségű kapcsolók, amelyek alkalmasak áramkörök ki-be kapcsolására, vezérlésére (védelmi funkcióval nem rendelkezik) kiegészítőkkel (kioldók, motoros hajtás) Elektronikus áramvédő készülékkel összekapcsolható Szállított tartozékok: csavartakarók egyoldali válaszfalkészlet Csom. Kat. szám Differenciaáram-védő készülék Lehetővé teszi az áramkörök szelektív földzárlatvédelmét Közvetlenül csatlakoztatható a DPX-re Mechanikus kioldás a DPX felé Beállítható érzékenység: 0,03 0,3 1 3 A Beállítható késleltetés: 0 0,3 1 3 s Teszt- és visszaállító gomb, amellyel a helyes működés ellenőrizhető 4P Alsó szerelés A-es készülékhez A-es készülékhez Hajtási tartozékok Kapcsolókar lakatoló A kapcsolókar nyitott állapotban történő lelakatolására Közvetlen rotációs hajtás Standard Vészleállító kiegészítő Kat. szám és hez (piros kar/sárga fedlap) Mellső meghosszabbított rotációs hajtás Rudazattal, tengelytartóval, lyukasz tó sab lonnal, reteszeléssel és rögzítőtartozékkal Standard Vészleállító kiegészítő Kat. szám és hez (piros kar/sárga fedlap) Lezáró tartozékok Eurolock zárral meghosszabbított hajtáshoz Profalux zárral meghosszabbított hajtáshoz Ronis zárral meghosszabbított hajtáshoz Eurolock zárral közvetlen rotációs hajtáshoz Motoros rugóerő tárolós hajtás Lehetővé teszi a DPX, DPX-I távolról történő ki-be kapcsolását. A DPX-et a motoros hajtás kioldótekercs nélkül is képes kikapcsolni. Tűzvédelmi főkapcsolóként alkalmazva kötelező felszerelni kioldótekerccsel 24 V= 230 V~= Mellső szerelés Lezárótartozék Ronis zárral DPX közös villamos kiegészítők (14. oldal) III. oldal 12

12 DPX TM 630 szigetelési és csatlakozási tartozékok DPX TM Csom. Kat. szám Szigetelési tartozékok db plombálható kapocstakaró Válaszfal db válaszfalból álló készlet Csatlakozási tartozékok Bekötőkapcsok kábelhez (4 db) 300 mm 2 tömör, 240 mm 2 hajlékony Bekötőkapcsok kábelhez (4 db) 2 x 240 mm 2 tömör, 2 x 185 mm 2 hajlékony Kábelsaru adapter I 400 A 4 db-os készlet válaszfalakkal szállítva Bekötőkapocs hosszabbító adapter 4 db-os készlet Fázistávolság növelő adapter 3 vagy 4 db Hátsó csatlakozók db (vagy 8 db) hátsó csatlakozós készlet csavaros db (vagy 8 db) hátsó csatlakozós készlet lapos csatlakozóval Kihúzható változat Szükséges egy dugaszhüvelykészlet, amely a DPX-re csatlakozik, és egy fix foglalat (mellső vagy hátsó csatlakozókkal) A 8 érintkezős csatlakozókészlet lehetővé teszi a DPX-be beépített villamos kiegészítők használatát (max. 2 készlet) db (vagy 8 db) dugaszhüvelyes készlet Fix foglalat mellső csatlakozókkal Fix foglalat hátsó csavaros csatlakozókkal Fix foglalat hátsó lapos csatlakozókkal csatlakozókészlet (8 érintkező) Kihúzófogantyú Villamos jellemzők Maximális névleges 690 V~ 250 V= működési feszültség termikus mágneses kioldóval 690 V elektronikus kioldóval Névleges frekvencia Névleges áramerősség (40 C) Alkalmazási kategória Termikus kioldó beállítása Mechanikai élettartam Villamos élettartam Bekötés Közvetlen bekötés 50/60 Hz A 630 A: A; 400 A: B 0,8 1 In 4000 ciklus 1000 ciklus kábelsaru: 300 mm 2 ø 32 mm réz gyűjtősín (szélesség): 25 mm Bekötőkapocs tömör vezeték: 300 mm 2 hajlékony vezeték: 240 mm 2 réz gyűjtősín (szélesség): 25 mm Bekötőkapocs nagy teljesítményű tömör vezeték: 2 x 240 mm 2 Csavaros hátsó csatlakozó Hátsó csatlakozású kihúzható változat Mellső csatlakozású kihúzható változat Kábelsaru adapter Bekötőkapocs-hosszabbító Fázistávolság-növelő adapter Lapos hátsó csatlakozó hajlékony vezeték: 2 x 185 mm 2 kábelsaru: 2 x 300 mm 2 ø 16 mm réz gyűjtősín (szélesség): 32 mm kábelsaru: 300 mm 2 ø 12 mm réz gyűjtősín (szélesség): 32 mm kábelsaru: 2 x 300 mm 2 ø 12 mm réz gyűjtősín (szélesség): 25 mm kábelsaru: 2 x 300 mm 2 ø 14 mm réz gyűjtősín (szélesség): 50 mm kábelsaru: 2 x 300 mm 2 ø 12 mm réz gyűjtősín (szélesség): 40 mm Zárlati megszakító-képesség ka (EN és IEC ) DPX 630 DPX-H 630 Ue Icu (ka) Ics (%Icu) Icu (ka) Ics (%Icu) 400 V~ V~ V= (csak t-m kioldóval) Motoros hajtás Nyitási idő Zárási idő Felvett teljesítmény 50 ms 100 ms 300 VA Szerelés DPX mellső csatlakozókkal Csatlakozás kábellel Csatlakozás gyűjtősínnel Tartozékok kikocsizható változathoz Segítségével a kihúzható változat kikocsizhatóvá alakítható Kikocsizó Debro-lift mechanizmus Hajtókar a kocsiszerkezethez Lezáró tartozék Ronis zárral, DPX hajtási tartozék nélkül Lezáró tartozék Ronis zárral, DPX rotációs vagy motoros hajtással Állapotjelző segédérintkező (ki/bekocsizott állapot) Forrásátkapcsoló változat Reteszelőlap fix készülékekhez Reteszelőlap kihúzható/kikocsizható készülékekhez Kihúzható változat hátsó lapos csatlakozókkal Kikocsizható változat hátsó lapos csatlakozókkal 13

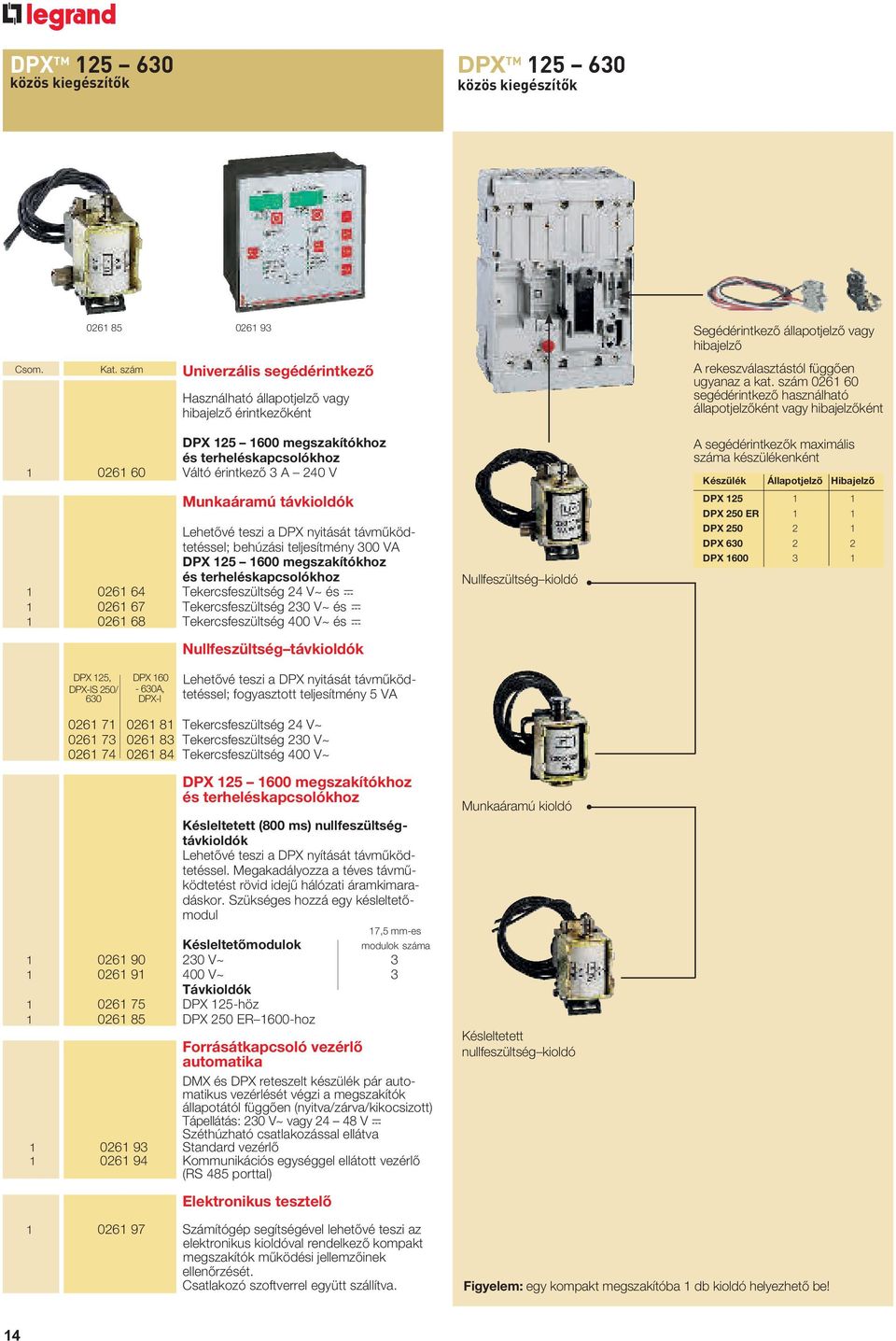

13 DPX TM közös kiegészítők DPX TM közös kiegészítők Csom. Kat. szám Univerzális segédérintkező Használható állapotjelző vagy hibajelző érintkezőként DPX megszakítókhoz és terheléskapcsolókhoz Váltó érintkező 3 A 240 V Munkaáramú távkioldók Lehetővé teszi a DPX nyitását távműködtetéssel; behúzási teljesítmény 300 VA DPX megszakítókhoz és terheléskapcsolókhoz Tekercsfeszültség 24 V~ és = Tekercsfeszültség 230 V~ és Tekercsfeszültség 400 V~ és = Nullfeszültség távkioldók Nullfeszültség kioldó Segédérintkező állapotjelző vagy hibajelző A rekeszválasztástól függően ugyanaz a kat. szám segédérintkező használható állapotjelzőként vagy hibajelzőként A segédérintkezők maximális száma készülékenként Készülék Állapotjelző Hibajelző DPX DPX 250 ER 1 1 DPX DPX DPX DPX 125, DPX 160 DPX-IS 250/ - 630A, 630 DPX-I Lehetővé teszi a DPX nyitását távműködtetéssel; fogyasztott teljesítmény 5 VA Tekercsfeszültség 24 V~ Tekercsfeszültség 230 V~ Tekercsfeszültség 400 V~ DPX megszakítókhoz és terheléskapcsolókhoz Késleltetett (800 ms) nullfeszültségtávkioldók Lehetővé teszi a DPX nyítását távműködtetéssel. Megakadályozza a téves távműköd tetést rövid idejű hálózati áramkima radás kor. Szükséges hozzá egy késleltetőmodul 17,5 mm-es Késleltetőmodulok modulok száma V~ V~ 3 Távkioldók DPX 125-höz DPX 250 ER 1600-hoz Forrásátkapcsoló vezérlő automatika DMX és DPX reteszelt készülék pár automatikus vezérlését végzi a megszakítók állapotától függően (nyitva/zárva/kikocsizott) Tápellátás: 230 V~ vagy V = Széthúzható csatlakozással ellátva Standard vezérlő Kommunikációs egységgel ellátott vezérlő (RS 485 porttal) Elektronikus tesztelő Számítógép segítségével lehetővé teszi az elektronikus kioldóval rendelkező kompakt megszakítók működési jellemzőinek ellenőrzését. Csatlakozó szoftverrel együtt szállítva. Munkaáramú kioldó Késleltetett nullfeszültség kioldó Figyelem: egy kompakt megszakítóba 1 db kioldó helyezhető be! 14

14 DPX TM elektronikus kioldók bemutatása A DPX kompakt megszakítók A-ig, elektronikus kiol dóval készülnek. Két típusú elektronikus kioldót különböztetünk meg: S1 vagy Sg. A kiol dók különböző beállítási lehetőségekkel rendelkeznek, pl. idő- és/vagy áramérték-beállítások a megfelelő védelmi szint elérése ér de ké ben. S1 típusú elektronikus kioldó (alap) Elektronikus kioldó váltakozó árammal táplált áramkörök védelmére két beállítási lehetőséggel: túlterhelés-védelemre és zárlatvédelemre. Sg típusú elektronikus kioldó (szelektív), földzárlatvédelemmel Mikroprocesszor-vezérlésű elektronikus kioldó váltakozóárammal táp lált áramkörök védelmére hat idő- és árambeállítási lehetőséggel: túl ter helésvédelemre, zárlatvédelemre és földzárlatvédelemre. Ez a tí pu sú kioldó iker beállítást tesz lehetővé a megfelelő idejű lekap cso lás hoz állandó idejű rövidzárlat vagy állandó I 2 t mellett. A beállítás típusának meghatározása a Tm gomb óramutató járásával meg egyező (klasszi kus) vagy ellentétes irányba (I 2 t állandó) történő for dításával tör té nik. Beállítás Árambeállítás Időbeállítás Túlterhelés- Ir = (0,4 0,5 0,6 0,7 0,8 0,9 0,95 1) x In Tr = 5 s (6 Ir-nél) védelem (8 lépcső) Rövidzárlat- Im = (1, ) x Ir Tm = 0,05 s (rögzített) védelem (8 lépcső) Késleltetés If = 5 ka (DPX 250) nélküli kioldás If = 5 ka (DPX 630) If = 20 ka (DPX 1600) N pólus beállítása 4 pólusú készülék esetén az N pólus beállítása: 0,0 x Ir 3 P + N (3 P + kapcsolt nulla) 0,5 x Ir 3 P + N/2 (3 P + a fázisáramhoz képest félértékre beállított, védett nulla) 1,0 x Ir 4 P (3 P + a fázisáramra beállított, védett nulla) Beállítás Árambeállítás Időbeállítás Túlterhelés- Ir = (0,4 0,5 0,6 0,7 0,8 0,9 0,95 1) x In Tr = s (6 Ir-nél) védelem (8 lépcső) (4 lépcső) Rövidzárlat- Im = (1, ) x Ir Tm = 0 0,1 0,2 0,3 s védelem (8 lépcső) (4 lépcső) Földzárlat- Ig = (0,2 0,3 0,4 0,5 0,7 0,8) x In Tg = 0,1 0,2 0,5 1 s védelem (8 lépcső) (4 lépcső) Késleltetés If = 5 ka (DPX 250) nélküli kioldás If = 5 ka (DPX 630) If = 20 ka (DPX 1600) N pólus beállítása 4 pólusú készülék esetén az N pólus beállítása: 0,0 x Ir 3 P + N (3 P + kapcsolt nulla) 0,5 x Ir 3 P + N/2 (3 P + a fázisáramhoz képest félértékre Jelzések beállított, védett nulla) 1,0 x Ir 4 P (3 P + a fázisáramra beállított, védett nulla) Fő jel zöld LED (0,3 In-nél rögzített) Előriasztás piros LED (folyamatos, amikor I 0,9) Ir; villog, amikor I 1,05 Ir) Túlmelegedés piros és zöld LED-ek villognak, amikor a hőmérséklet eléri a 75 C-ot Jelzések Fő jel Előriasztás Túlmelegedés Riasztás szükséges zöld LED (0,2 In-nél rögzített) piros LED (folyamatos, amikor I 0,9 Ir; villog, amikor I 1,05 Ir) piros és zöld LED-ek villognak, amikor a hőmérséklet eléri a 75 C-ot (amikor a hőmérséklet 85 C fölé emelkedik, a túlterhelés-védelem leold, és a megszakító kikapcsol) 3 piros LED (1 túlterhelésre, 1 rövidzárlatra, 1 földzárlatra) 15

15 megszakítók összehangolása és társítása (ka) DX és DPX Zárlati megszakító-képesség társításkor a háromfázisú hálózaton (+ N) 400/415 V az IEC szerint (ka) A társítás olyan műszaki megoldás, amelyben úgy növeljük egy készülék zárlati megszakító-képességét, hogy összehangoljuk egy felette lévő készüléket használjunk, amelynek alacsonyabb a zárlati megszakító-képessége a betáplálási ponton, mint a feltételezett zárlati áramerősség. (1). Felső megszakítók DX-h ka DX-L DPX 125 DPX DPX 250 ER B és C jelleggörbe 160 Alsó megszakítók 2-32 A 40 - A A A A A 100 A 160 A 250 A 1-20 A A A A DX ka B és C jelleggörbe 50 A A A A A A A DX-h ka B és C jelleggörbe 25 A A DX ka 40 A D jelleggörbe 50 A A DX-L - 50 ka A C jelleggörbe Zárlati megszakító-képesség társításakor a háromfázisú hálózaton (+ N) 230/240 V az IEC szerint. Felső megszakítók DX-H ka DX-L DPX-E DPX DPX 250 ER B és C jelleggörbe Alsó megszakítók 2-32 A A A A A A 100 A 160 A 250 A DX ka B és C jelleggörbe 1-20 A & 40 A A A A A A DX-H ka 1-40 A B és C jelleggörbe DX ka D jelleggörbe 50 A A DX-L - 50 ka C jelleggörbe A (1) Az összes érték érvényes a differenciaáram-védő egységgel felszerelt megszakítókra is. A felső megszakító névleges áramának és zárlati megszakító-képességének magasabbnak kell lennie az alsó megszakítóénál. 16

16 készülékkel. Ez az összehangolás lehetővé teszi, hogy olyan alsó DPX 250 DPX DPX-H 630 DPX-H DPX-H 630 (elektronikus) A 250 A A 400 A 630 A A A Olvadóbiztosítók és DX megszakítók (ka-ben) Háromfázisú hálózaton (+ nulla) 400/415 V az IEC szerint Háromfázisú hálózaton (+ N) 230/240 V az IEC szerint Olvadóbiztosítók felső gg típusú Alsó megszakítók A A DX 1 A - 40 A ka C és D jelleggörbék 50 A A 100 DX-h 2 A - 40 A ka B és C jelleggörbék 50 A - 63 A 100 DX-L 10 A - 40 A ka C jelleggörbe 50 A - 63 A 100 Olvadóbiztosítók felső gg típusú Alsó megszakítók A A DX 1 A - 40 A ka C és D jelleggörbék 50 A A 100 DX-h 2 A - 40 A ka B és C jelleggörbék 50 A - 63 A 100 DX-L 10 A - 40 A ka C jelleggörbe 50 A - 63 A 100 DPX/H 250 DPX/H 630 DPX/H DPX/H elektronikus A 250 A A 160 & 400 A 630 A A A

17 szelektivitási táblázat DPX/DPX szelektivitási határértékek (középérték ka) Felső megszakítók Alsó megszakítók DPX DPX 125 (25/36 ka) DPX 160/250 ER (25/36/50 ka) DPX 250 (36 ka) DPX/H 250 (36/70 ka) S1/Sg DPX 630 (36 ka) DPX/H 630 (36/70 ka) S1/Sg DPX/H 1250 (50/70 ka) DPX/H 1600 (50/70 ka) S1/Sg DPX ln (A) lst.(ka) T T T DPX 125 (25 ka) T T T T T T T T T T T T T T T DPX 125 (36 ka) T T T T T T T T T T T T DPX 160 (25 ka) T T T T T T T T T T T T DPX 250 ER (36 ka) T T T T T T T T T DPX 160 DPX 250 ER (50 ka) T T T T T T T T T T T T T T T DPX 250 (36 ka) T T T T T T T T T DPX-H 250 (70/100 ka) S1/Sg DPX 630 (36 ka) DPX-H 630 (70/100 ka) S1/Sg DPX 1250 (50/70 ka) DPX/H 1250 (70/100 ka) S1/Sg T T T

18 szelektivitási táblázat DPX/DX szelektivitási határérték (A) DPX felső megszakítók DPX DPX 125 DPX 160 DPX 250 ER DPX/H 250 DX alsó megszakítók 40 A 63 A 100 A 125 A 63 A 100 A 160 A 100 A 160 A 250 A 100 A 160 A 250 A 1 to 4 A 6 A T T T T T T T T T T T 10 A T T T T T T T T 13 A T T T T T T T T 16 A T T T T T T T T DX ka 20 A T T T T T DX ka 25 A T T T DX-H ka 32 A T T T C jelleggörbe 40 A T T T 50 A T 63 A T 1 to 4 A 6 A T T T T T T T T T 10 A T T T T T T T T 13 A T T T T T T T T DX ka 16 A T T T T T T DX ka 20 A T T T DX-H ka 25 A T T T B jelleggörbe 32 A T T T 40 A T T T 50 A T 63 A T 10 A T T T T T T T T T T T 16 A T T T T T T T 20 A T T T T T DX-L ka 25 A T T T T T C jelleggörbe 32 A T T T T T 40 A T T 50 A T 63 A T DPX DPX/H 630 elektr. DPX/H 630 DPX/H 1250 DPX/H 1600 elektr. 250 A 320 A 400 A 400 A 630 A 500 A 630 A 800 A A A 800 A A A T: teljes szelektivitás az alsó megszakító zárlati megszakító-képességig az IEC szerint Felső olvadóbiztosítók DPX gg típusú alsó megszakítók 250 A 400 A A DPX DPX DPX 250 ER DPX DPX
