1 C Érintésvédelem C

2 artalomjegyzék Áram-védôs kismegszakítók c DPNa Vigi áram-védôs kismegszakító c DPNN Vigi áram-védôs kismegszakító C2 C3 C c C60 Vigi áram-védôkioldó c C120 Vigi áram-védôkioldó c NG125 Vigi áram-védôkioldó C4 C6 C8 Áram-védôkapcsolók c ID/FI áram-védôkapcsoló C10 C1

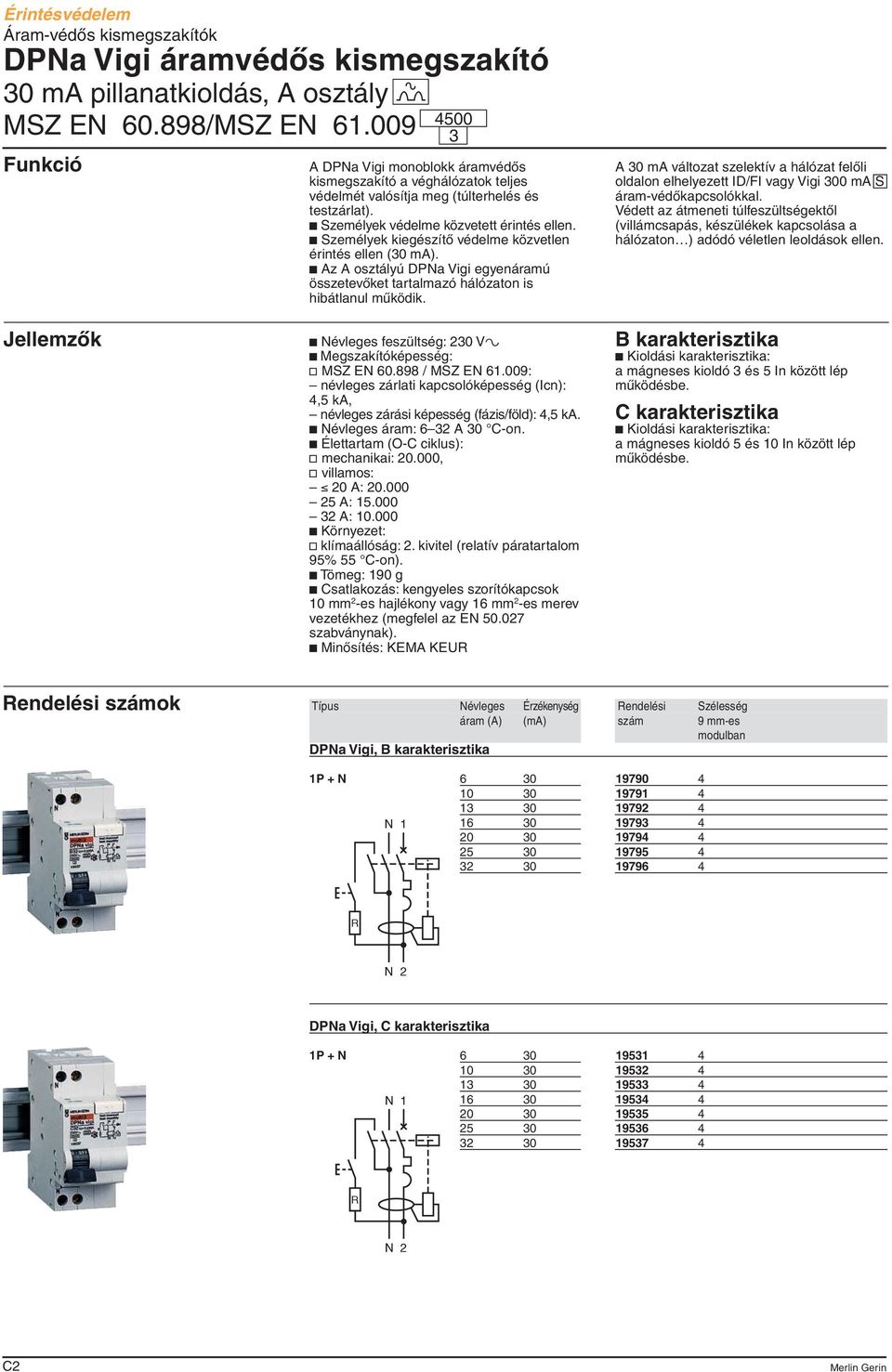

3 Áram-védõs kismegszakítók DPNa Vigi áramvédõs kismegszakító 30 ma pillanatkioldás, A osztály k MSZ EN /MSZ EN A DPNa Vigi monoblokk áramvédõs kismegszakító a véghálózatok teljes védelmét valósítja meg (túlterhelés és testzárlat). c Személyek védelme közvetett érintés ellen. c Személyek kiegészítõ védelme közvetlen érintés ellen (30 ma). c Az A osztályú DPNa Vigi egyenáramú összetevõket tartalmazó hálózaton is hibátlanul mûködik. A 30 ma változat szelektív a hálózat felõli oldalon elhelyezett ID/FI vagy Vigi 300 ma S áram-védõkapcsolókkal. Védett az átmeneti túlfeszültségektõl (villámcsapás, készülékek kapcsolása a hálózaton ) adódó véletlen leoldások ellen. Jellemzõk c Névleges feszültség: 230 Va c Megszakítóképesség: v MSZ EN / MSZ EN : névleges zárlati kapcsolóképesség (Icn): 4,5 ka, névleges zárási képesség (fázis/föld): 4,5 ka. c Névleges áram: 6 32 A 30 C-on. c Élettartam (O-C ciklus): v mechanikai: , v villamos: 20 A: A: A: c Környezet: v klímaállóság: 2. kivitel (relatív páratartalom 95% 55 C-on). c ömeg: 190 g c Csatlakozás: kengyeles szorítókapcsok 10 mm 2 -es hajlékony vagy 16 mm 2 -es merev vezetékhez (megfelel az EN szabványnak). c Minõsítés: KEMA KEUR B karakterisztika c Kioldási karakterisztika: a mágneses kioldó 3 és 5 In között lép mûködésbe. C karakterisztika c Kioldási karakterisztika: a mágneses kioldó 5 és 10 In között lép mûködésbe. Rendelési számok ípus Névleges Érzékenység Rendelési Szélesség áram (A) (ma) szám 9 mm-es DPNa Vigi, B karakterisztika 1P + N N R N 2 DPNa Vigi, C karakterisztika 1P + N N R N 2 C2

4 Áram-védõs kismegszakítók DPNN Vigi áram-védõs kismegszakító 300 ma pillanatkioldás, A osztály k MSZ EN /MSZ EN A DPNN Vigi monoblokk áramvédõs kismegszakító a véghálózatok teljes védelmét valósítja meg (túlterhelés és testzárlat). c Személyek védelme közvetett érintés ellen (300 ma). c Berendezések elektromos eredetû tûz elleni védelme (300 ma). Jellemzõk c Üzemi feszültség: 230 V~ c Megszakítóképesség: v MSZ EN / MSZ EN : névleges zárlati kapcsolóképesség (Icn): 6 ka, névleges zárási képesség (fázis/föld): 6 ka. c Névleges áram: 6 40 A 30 C-on. c Gyors érintkezõzárás. c Pozitív érintkezõhelyzet visszajelzés a kapcsolókaron (zöld). c A hiba kioldás kijelzése az elõlapon (piros). c Élettartam (O-C ciklus): v mechanikai: , v elektromos: 20 A: , 25 A: , 32 A: , 40 A: c Környezet: v klímaállóság: 2. kivitel (relatív páratartalom 95% 55 C-on) c ömeg: 190 g. c Csatlakozás: kengyeles szorítókapcsok 10 mm 2 -es hajlékony vagy 16 mm 2 -es merev vezetékhez (megfelel az EN szabványnak). c Minõsítés: KEMA KEUR c Az A osztályú DPNN Vigi érzékeny a pulzáló típusú egyenösszetevõre. Védett az átmeneti túlfeszültségekbõl (villámcsapás, készülékek kapcsolása a hálózaton ) adódó véletlen leoldások ellen. B karakterisztika c Kioldási karakterisztika: a mágneses kioldó 3 és 5 In között lép mûködésbe. C karakterisztika c Kioldási karakterisztika: a mágneses kioldó 5 és 10 In között lép mûködésbe. Kiegészítõk A DPNN Vigi ugyanazokat a kiegészítõ funkciókat képes fogadni, mint a C60 kismegszakító. c Jelzés: v OF segédkontaktus, v SD hibajelzõ kontaktus. c ávkioldás: v MX + OF munkaáramú kioldó, v MN nullfeszültség kioldó. C Rendelési számok ípus Érz. Névl. Rendelési Szélesség (ma) áram szám 9 mm-es (A) DPNN Vigi, B karakterisztika 1P + N N R N 2 ípus Érz. Névl. Rendelési Szélesség (ma) áram szám 9 mm-es (A) DPNN Vigi, C karakterisztika 1P + N N R N 2 C3

5 C60 Vigi áram-védôkioldó 30/300/500 ma, pillanatkioldás 300 ma és 1000 ma, szelektív s Közös funkciók c A C60 2P, 3P és 4P kismegszakítókkal egybeépítve biztosítják: v személyek védelmét közvetlen érintés ellen, v személyek kiegészítô védelmét közvetlen érintés ellen (30 ma), v villamos berendezések védelmét szigetelési hibák (tûzveszélyek, stb.) ellen. c Az alap kismegszakítók megôrzik eredeti jellemzôiket. c Az si ( Super Immunized ) készülékcsaládot úgy tervezték, hogy az ehhez tartozó készülékek optimális körülmények között mûködô, biztonságos, folyamatos hálózatot tartsanak fent az alábbi zavaró hatásoknak kitett berendezésekben: v szélsôséges légköri állapotok, v felharmonikusokat létrehozó terhelések, v tranziens kapcsolóáramok. Speciális funkciók Pillanatkioldású típus Nincs idôkésleltetés. s szelektív típus Biztosítja a teljes szelektivitást a terhelés felöli oldalon elhelyezett nem szelektív maradékáram készülékkel. Jellemzôk ból és kismegszakítókból felépített egységek + = C60-as kismegszakító Vigi áram-védôkioldó Összeépített készülék A C60 Vigi áram-védôkioldó elektromechanikus áram-védôkioldó, segédáramforrás nélkül üzemel. A Vigi C60 modul ugyanabban az egységben tartalmazza a relét és a toroid tekercset. Mûszaki adatok c A C60 + Vigi modulból álló egység megfelel MSZ EN es szabvány elôírásainak. c eljes vertikális szelektivitás: v In 300 ma vagy 1 A szelektív s érzékenységekkel, feltéve, hogy egyidejûleg kielégítésre kerül az alábbi két feltétel: a terhelésoldali készülék érzékenysége kisebb, mint a hálózatoldali készülék érzékenységének a fele. a beépítés történhet egy pillanatkioldású áram-védôkapcsoló hálózatoldalára, vagy egy index II. késleltetésû áram-védôkapcsoló terhelésoldalára. c eljesítménykör: v névleges feszültség: 230/240 V AC %; 50 Hz 400/415 V AC %; 50 Hz v névleges áram: In 25 A, In 40 A és In 63 A c Pillanat- vagy szelektív kioldás: állandó érzékenység minden változatnál. c Kézi kapcsolókarral történô mûködtetés két visszakapcsolási módot tesz lehetôvé: v vagy a C60 + Vigi modul egyetlen mûveletben történô visszakapcsolása, v vagy a C60 + Vigi modul külön külön végrehajtott visszakapcsolása. A Vigi modul visszakapcsolásra kerül, mint a C60 kismegszakító. c Mechanikusan: a zárlat jelzése az elôlapon a Vigi modul mûködtetôkarján vörös mechanikus jelzéssel. c Elektromosan: SD jelzô kiegészítô kapcsolóval (külön rendelhetô). c Környezet: v üzemi hômérséklet-tartomány: C v tárolási hômérséklet-tartomány: C v tömeg (g): ípus 2P 3P 4P Vigi 25 A Vigi 40 A Vigi 63 A v csatlakozás: kengyeles szorítókapcsok 25 A né vleges áramú Vigi modulokhoz használt 25 mm 2 -es hajlékony vezetékekhez vagy 35 mm 2 -es merev vezetékekhez. a 25 A né vleges áramú Vigi modul tartományhoz tartozó készülékeket mechanikus kódolásal látták el a 25 A-nél nagyobb névleges áramú kismegszakítókra való felszerelés megakadályozása miatt. Megjegyzés: A 40 A né vleges áramú Vigi modul tartományhoz tartozó készülékeket mechanikus kódolásal látták el a 40 A-nál kisebb névleges áramú kismegszakítókra való felszerelés megakadályozása miatt. Ezek a kódolások megfelelnek az MSZ EN szabványnak. artozékok Csavartakaró c Megakadályozza a kapocscsavarok érintését. C4

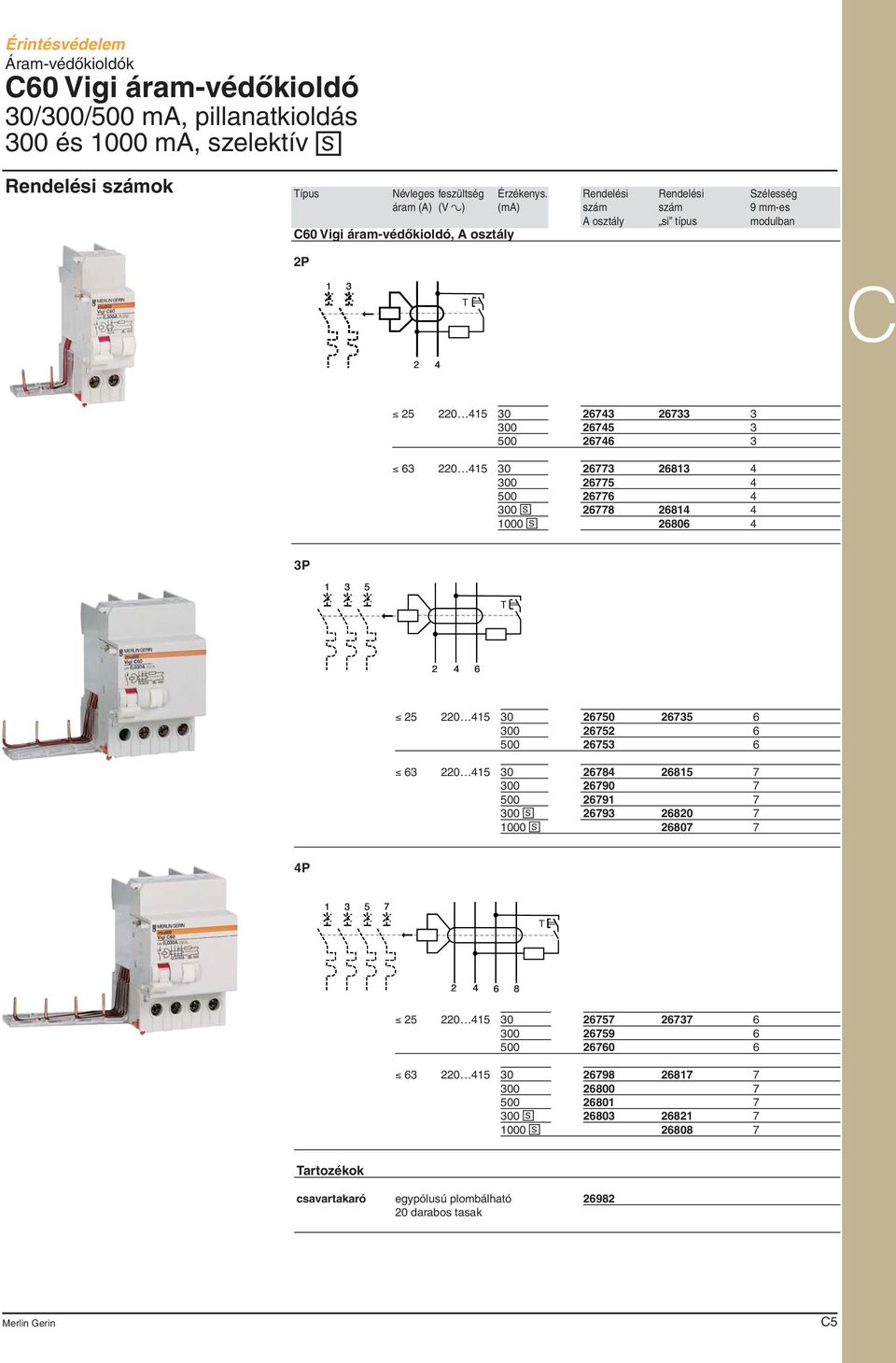

6 Érintésvédelem Áram-védõkioldók C60 Vigi áram-védõkioldó 30/300/500 ma, pillanatkioldás 300 és 1000 ma, szelektív s Rendelési számok ípus Névleges feszültség Érzékenys. Rendelési Rendelési Szélesség áram (A) (V a) (ma) szám szám 9 mm-es A osztály si típus C60 Vigi áram-védõkioldó, A osztály 2P 1 3 C s s P s s P s s artozékok csavartakaró egypólusú plombálható darabos tasak C5

7 C120 Vigi áram-védôkioldók 30/300/500 ma, pillanatkioldás 300/500/1000 ma, szelektív s Közös funkciók A 10-tôl 125A-ig terjedô - 2, 3, 4P, C120 kismegszakítókhoz alkalmazva a C120 Vigi áram-védôkioldó biztosítja: c A villamos berendezések védelmét szigetelési hibák ellen. c Személyek védelmét közvetett érintés ellen: közepes érzékenységek (300, 500, 1000 ma). c Személyek védelmét közvetlen érintés ellen: nagy érzékenység (30 ma). A C120 Vigi áram-védôkioldó megfelel az MSZ EN es szabványnak: a kismegszakítónál nincs semmilyen, hômérséklet miatti jellemzô értékcsökkenés. Felszerelték mechanikus kódokkal, melyek biztosítják a megfelelô névleges értékhez és pólushoz való csatlakoztatást. A Vigi modulokkal összeépített C120-as kismegszakítók mûszaki adatai változatlanok maradnak és a kismegszakítók továbbra is kompatibilisek a jelzô és vezérlô kiegészítôkkel. A osztály A k osztály: biztosítja a kioldást egyenáramú összetevôk esetén is. si (Super Immunized) típus c Fokozott érzéketlenség nem kívánt zavaró hatások ellen: v egymást követô villámcsapások, I földelô rendszer, elektronikus elôtétek jelenléte, interferencia szûrôket tartalmazó kapcsolóberendezések, például világítás, mikroszámítógép, stb. jelenléte. v további hálózati zavarok esetén is érzéketlen: felharmonikusok vagy nagy frekvenciaszûrés jelenléte, DC komponensek: diódák, tirisztorok, szimmetrikus tirisztorok jelenléte. Pillanatkioldású Biztosítja a pillanatkioldást (nincs idôkésleltetés). Szelektív, s A szelektív, s Vigi modulok lehetôvé teszik a teljes vertikális szelektivitást, ha: c A hálózat felôli oldalon lévô készülékek s vagy késleltetett készülékek. c A terhelés felôli oldalon lévô készülékek pillanat-kioldásúak vagy az érzékenységük kisebb, mint a hálózat felôli oldalon lévô készülék In értékének a fele. egybeépítése kismegszakítókkal = + Összeépített készülék C120-as kismegszakító C120 Vigi áram-védôkioldó Jellemzôk Mûszaki adatok c A C120 Vigi áram-védôkioldó egy házban tartalmazza a hibaáram-érzékelôt és a kioldótekercset. A kioldószerkezet elektromechanikus, segédáramforrás nélkül mûködik, így nagyon széles az üzemi tartománya. c Védett a tranziens túlfeszültségek (villámcsapás, a hálózatban lévô kapcsoló berendezés kapcsolása, stb.) miatti kioldás ellen. c Rövidzárlatkor a megszakító- és bekapcsolóképesség egyenlô a kismegszakító megszakítóképességével. c Pillanat vagy szelektív, s kioldóegységek. c Megerôsített elektromágneses kompatibilitás. c A osztály, si: frekvencia Hz c 8/20 μs impulzustûrés: v pillanatkioldás: 250 A v szelektív: 3 ka c Si típus 8/20 μs impulzustûrés: v pillanatkioldás: 3 ka v szelektív: 5 ka c ávkioldás: A kismegszakítón egy MX vagy MN kioldó segítségével lehetséges. c Csatlakozás: Azonos a C120-as kismegszakítókkal: v hajlékony vezetékek: 1,5-tôl 35 mm 2 keresztmetszetig. v merev vezetékek: 1-tôl 50 mm 2 keresztmetszetig. c A C120 Vigi modul szélessége: (9 mm-es modulok számában): 2P 3P 4P 13 (6+7) 19 (9+10) 22 (12+10) c ömeg (g): 2P 3P 4P c Hibajelzés a kapcsolókaron egy vörös jelzéssel. c A Vigi modul visszakapcsolása úgy, ahogyan a felhasználó számára legkényelmesebb: v vagy a kismegszakító kapcsolókarja segítségével, v vagy a kismegszakítótól függetlenül. C6

8 C120 Vigi áram-védôkioldók 30/300/500 ma, pillanatkioldás 300/500/1000 ma, szelektív s Rendelési számok ípus Feszültség Érzékenység Rendelési szám Szélesség (V) (ma) 9 mm-es C120 Vigi áram-védôkioldó, A osztály 2P s s s C P s s s P s s s C120 Vigi áram-védôkioldó, si 2P s s P s s P s s C7

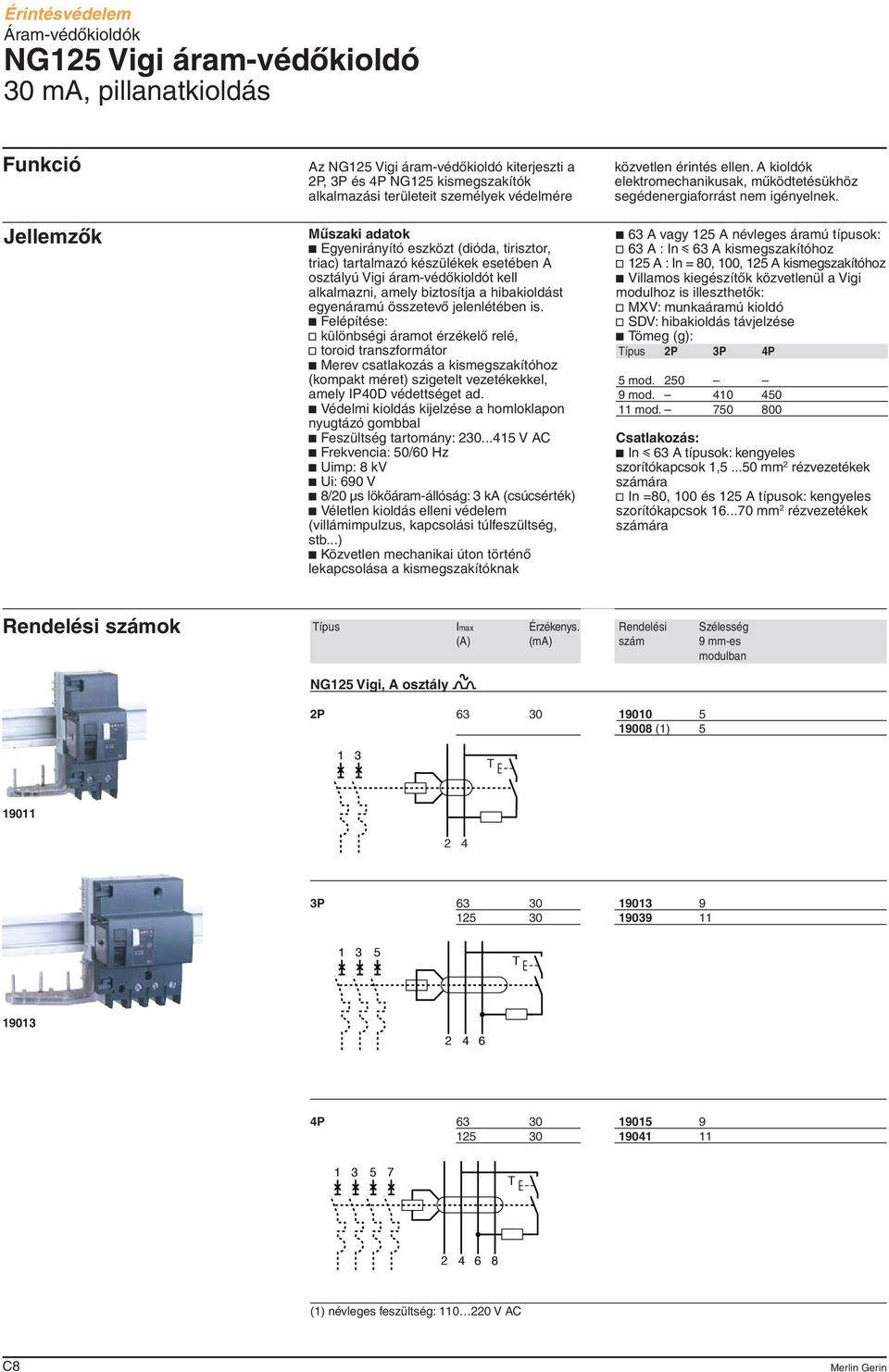

9 NG125 Vigi áram-védôkioldó 30 ma, pillanatkioldás Jellemzôk Az NG125 Vigi áram-védôkioldó kiterjeszti a 2P, 3P és 4P NG125 kismegszakítók alkalmazási területeit személyek védelmére Mûszaki adatok c Egyenirányító eszközt (dióda, tirisztor, triac) tartalmazó készülékek esetében A osztályú Vigi áram-védôkioldót kell alkalmazni, amely biztosítja a hibakioldást egyenáramú összetevô jelenlétében is. c Felépítése: v különbségi áramot érzékelô relé, v toroid transzformátor c Merev csatlakozás a kismegszakítóhoz (kompakt méret) szigetelt vezetékekkel, amely IP40D védettséget ad. c Védelmi kioldás kijelzése a homloklapon nyugtázó gombbal c Feszültség tartomány: V AC c Frekvencia: 50/60 Hz c Uimp: 8 kv c Ui: 690 V c 8/20 μs lökôáram-állóság: 3 ka (csúcsérték) c Véletlen kioldás elleni védelem (villámimpulzus, kapcsolási túlfeszültség, stb...) c Közvetlen mechanikai úton történô lekapcsolása a kismegszakítóknak közvetlen érintés ellen. A kioldók elektromechanikusak, mûködtetésükhöz segédenergiaforrást nem igényelnek. c 63 A vagy 125 A névleges áramú típusok: v 63 A : In i 63 A kismegszakítóhoz v 125 A : In = 80, 100, 125 A kismegszakítóhoz c Villamos kiegészítôk közvetlenül a Vigi modulhoz is illeszthetôk: v MXV: munkaáramú kioldó v SDV: hibakioldás távjelzése c ömeg (g): ípus 2P 3P 4P 5 mod mod mod Csatlakozás: c In i 63 A típusok: kengyeles szorítókapcsok 1, mm 2 rézvezetékek számára v In =80, 100 és 125 A típusok: kengyeles szorítókapcsok mm 2 rézvezetékek számára Rendelési számok ípus Imax Érzékenys. Rendelési Szélesség (A) (ma) szám 9 mm-es NG125 Vigi, A osztály k 2P (1) P P (1) névleges feszültség: V AC C8

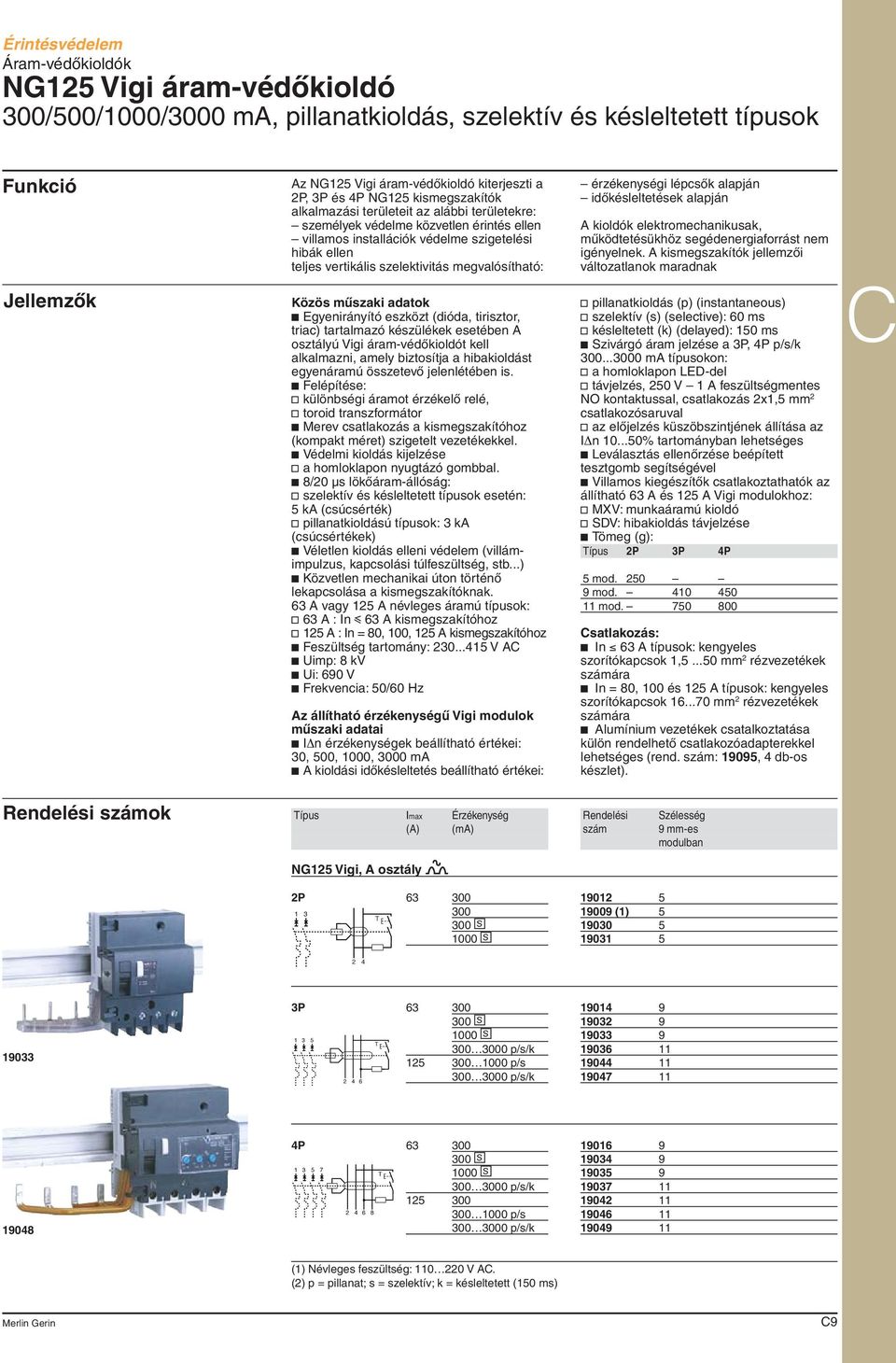

10 NG125 Vigi áram-védôkioldó 300/500/1000/3000 ma, pillanatkioldás, szelektív és késleltetett típusok Az NG125 Vigi áram-védôkioldó kiterjeszti a 2P, 3P és 4P NG125 kismegszakítók alkalmazási területeit az alábbi területekre: személyek védelme közvetlen érintés ellen villamos installációk védelme szigetelési hibák ellen teljes vertikális szelektivitás megvalósítható: érzékenységi lépcsôk alapján idôkésleltetések alapján A kioldók elektromechanikusak, mûködtetésükhöz segédenergiaforrást nem igényelnek. A kismegszakítók jellemzôi változatlanok maradnak Jellemzôk Közös mûszaki adatok c Egyenirányító eszközt (dióda, tirisztor, triac) tartalmazó készülékek esetében A osztályú Vigi áram-védôkioldót kell alkalmazni, amely biztosítja a hibakioldást egyenáramú összetevô jelenlétében is. c Felépítése: v különbségi áramot érzékelô relé, v toroid transzformátor c Merev csatlakozás a kismegszakítóhoz (kompakt méret) szigetelt vezetékekkel. c Védelmi kioldás kijelzése v a homloklapon nyugtázó gombbal. c 8/20 μs lökôáram-állóság: v szelektív és késleltetett típusok esetén: 5 ka (csúcsérték) v pillanatkioldású típusok: 3 ka (csúcsértékek) c Véletlen kioldás elleni védelem (villámimpulzus, kapcsolási túlfeszültség, stb...) c Közvetlen mechanikai úton történô lekapcsolása a kismegszakítóknak. 63 A vagy 125 A névleges áramú típusok: v 63 A : In i 63 A kismegszakítóhoz v 125 A : In = 80, 100, 125 A kismegszakítóhoz c Feszültség tartomány: V AC c Uimp: 8 kv c Ui: 690 V c Frekvencia: 50/60 Hz Az állítható érzékenységû Vigi modulok mûszaki adatai c IΔn érzékenységek beállítható értékei: 30, 500, 1000, 3000 ma c A kioldási idôkésleltetés beállítható értékei: v pillanatkioldás (p) (instantaneous) v szelektív (s) (selective): 60 ms v késleltetett (k) (delayed): 150 ms c Szivárgó áram jelzése a 3P, 4P p/s/k ma típusokon: v a homloklapon LED-del v távjelzés, 250 V 1 A feszültségmentes NO kontaktussal, csatlakozás 2x1,5 mm 2 csatlakozósaruval v az elôjelzés küszöbszintjének állítása az IΔn % tartományban lehetséges c Leválasztás ellenôrzése beépített tesztgomb segítségével c Villamos kiegészítôk csatlakoztathatók az állítható 63 A és 125 A Vigi modulokhoz: v MXV: munkaáramú kioldó v SDV: hibakioldás távjelzése c ömeg (g): ípus 2P 3P 4P 5 mod mod mod Csatlakozás: c In 63 A típusok: kengyeles szorítókapcsok 1, mm 2 rézvezetékek számára c In = 80, 100 és 125 A típusok: kengyeles szorítókapcsok mm 2 rézvezetékek számára c Alumínium vezetékek csatalkoztatása külön rendelhetô csatlakozóadapterekkel lehetséges (rend. szám: 19095, 4 db-os készlet). C Rendelési számok ípus Imax Érzékenység Rendelési Szélesség (A) (ma) szám 9 mm-es NG125 Vigi, A osztály k 2P (1) s s P s s p/s/k p/s p/s/k P s s p/s/k p/s p/s/k (1) Névleges feszültség: V AC. (2) p = pillanat; s = szelektív; k = késleltetett (150 ms) C9

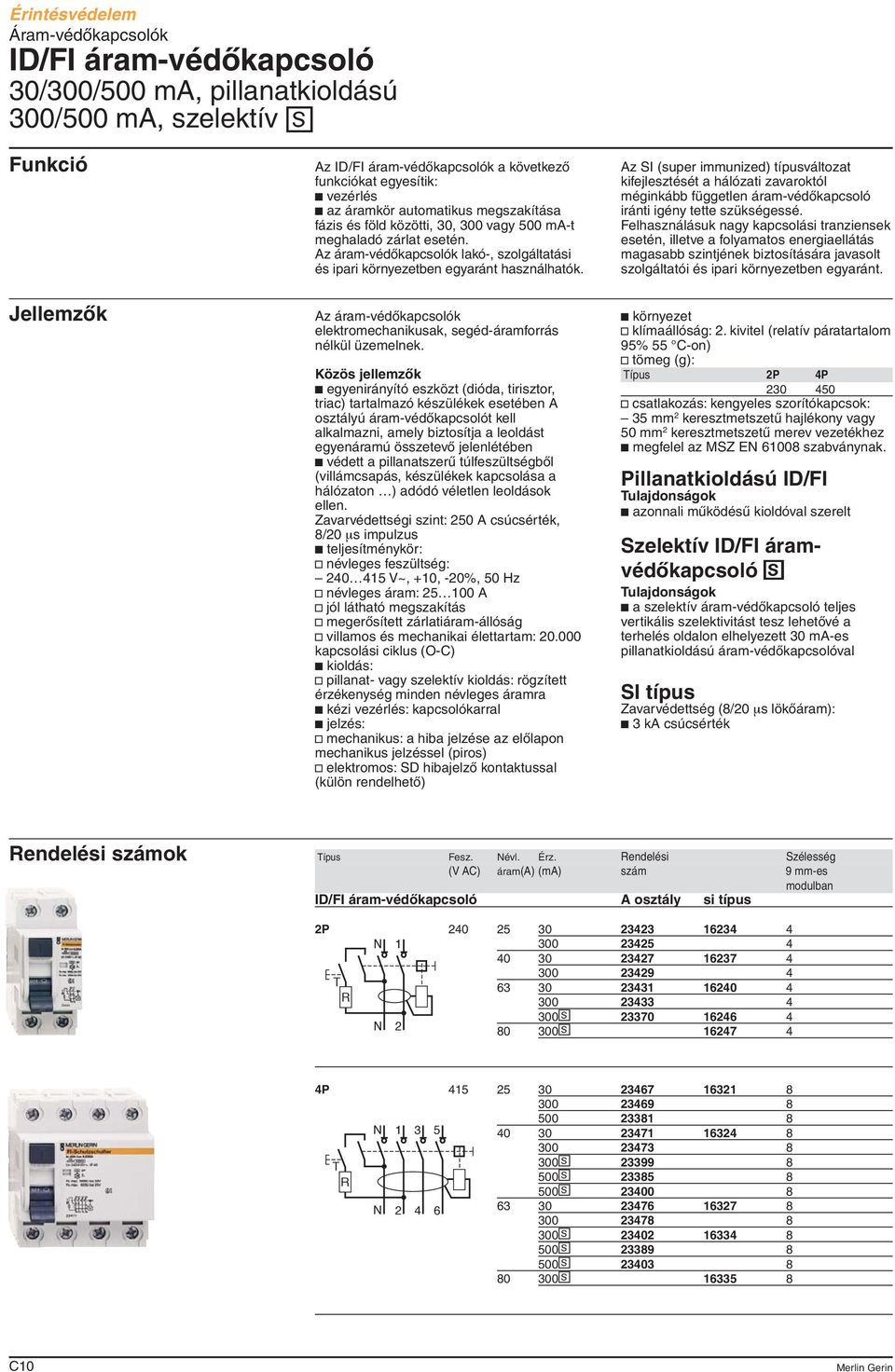

11 Áram-védõkapcsolók ID/FI áram-védõkapcsoló 30/300/500 ma, pillanatkioldású 300/500 ma, szelektív s Jellemzõk Az ID/FI áram-védõkapcsolók a következõ funkciókat egyesítik: c vezérlés c az áramkör automatikus megszakítása fázis és föld közötti, 30, 300 vagy 500 ma-t meghaladó zárlat esetén. Az áram-védõkapcsolók lakó-, szolgáltatási és ipari környezetben egyaránt használhatók. Az áram-védõkapcsolók elektromechanikusak, segéd-áramforrás nélkül üzemelnek. Közös jellemzõk c egyenirányító eszközt (dióda, tirisztor, triac) tartalmazó készülékek esetében A osztályú áram-védõkapcsolót kell alkalmazni, amely biztosítja a leoldást egyenáramú összetevõ jelenlétében c védett a pillanatszerû túlfeszültségbõl (villámcsapás, készülékek kapcsolása a hálózaton ) adódó véletlen leoldások ellen. Zavarvédettségi szint: 250 A csúcsérték, 8/20 μs impulzus c teljesítménykör: v névleges feszültség: V~, +10, -20%, 50 Hz v névleges áram: A v jól látható megszakítás v megerõsített zárlatiáram-állóság v villamos és mechanikai élettartam: kapcsolási ciklus (O-C) c kioldás: v pillanat- vagy szelektív kioldás: rögzített érzékenység minden névleges áramra c kézi vezérlés: kapcsolókarral c jelzés: v mechanikus: a hiba jelzése az elõlapon mechanikus jelzéssel (piros) v elektromos: SD hibajelzõ kontaktussal (külön rendelhetõ) Az SI (super immunized) típusváltozat kifejlesztését a hálózati zavaroktól méginkább független áram-védôkapcsoló iránti igény tette szükségessé. Felhasználásuk nagy kapcsolási tranziensek esetén, illetve a folyamatos energiaellátás magasabb szintjének biztosítására javasolt szolgáltatói és ipari környezetben egyaránt. c környezet v klímaállóság: 2. kivitel (relatív páratartalom 95% 55 C-on) v tömeg (g): ípus 2P 4P v csatlakozás: kengyeles szorítókapcsok: 35 mm 2 keresztmetszetû hajlékony vagy 50 mm 2 keresztmetszetû merev vezetékhez c megfelel az MSZ EN szabványnak. Pillanatkioldású ID/FI ulajdonságok c azonnali mûködésû kioldóval szerelt Szelektív ID/FI áramvédôkapcsoló s ulajdonságok c a szelektív áram-védôkapcsoló teljes vertikális szelektivitást tesz lehetõvé a terhelés oldalon elhelyezett 30 ma-es pillanatkioldású áram-védõkapcsolóval SI típus Zavarvédettség (8/20 μs lökôáram): c 3 ka csúcsérték Rendelési számok ípus Fesz. Névl. Érz. Rendelési Szélesség (V AC) áram(a) (ma) szám 9 mm-es ID/FI áram-védôkapcsoló A osztály si típus 2P N R s N s P N s R 500s s N s s s s C10

12 C C11
