1 OmegaProt OPT típusú öntáp-egységek ΩProt készülékek számára Azonosító: OP Budapest, április

2 Alkalmazási terület Azt OPT típusú öntáp-egység másik ΩProt készülék táplálására és az általa vezérelt megszakító kioldására alkalmas abban az esetben, ha külső egyenáramú táplálás (akkumulátor-telep) nem áll rendelkezésre. Az OPT öntáp-egységet áramváltók és egy feszültségforrás (amely lehet feszültségváltó, háziüzemi feszültség vagy akkumulátorfeszültség) táplálja. Az OPT1 jelű típusok áramváltó bemenetet nem tartalmaznak. Mivel a készülék szintén az ΩProt készülékcsalád tagja, mérete kicsi, és szabványos Ω-sínbe bepattintható. Jellemzők, feladatok Az OPT típusú öntáp-egység főbb jellemzői és feladatai a következők: Az öntápot áramváltók és feszültségváltók biztosítják. Szabványos Ω-sínbe bepattintható. Kis helyet igényel, ez helyszűke esetén előnyt jelent. Olcsóbb megoldást ad, mint hasonló tulajdonságú más készülék. Minden villamos berendezésben alkalmazható. Öntáp saját működtetésre. Öntáp másik ΩProt készülékek számára. Öntáp rendszerű megszakító kioldás tárolt kioldó energiával. Feszültség-ellenőrzés az elegendő kioldó energia biztosítására. Független kondenzátor-telepek független kivezetéssel egyrészt a másik ΩProt készülék táplálására, másrészt a megszakító kioldó energiához. Öntáp-egység elrendezése Az OPT öntáp-egység zárt, pormentes, ΩProt típusú acélvázba van beépítve, amely szabványos Ω-sínbe bepattintható. A ház szélessége a sínen 120 mm. A ház előlapján 9 sorkapocs található, amelyeken keresztül a készülék csatlakoztatható. Az öntáp-egység nyomtatott áramköri lapokra beépített integrált áramkörökből áll. Az előlap felső részén, középen látható az ΩProt embléma. Alatta az OPT típusjel látható. Balra a zöld LED a saját táplálás meglétét, a sárga LED a kioldó energia-tároló megfelelő feszültségét jelzi. Dr. Petri Kornél Eperjesi László /11

3 Az öntáp-egység működése Az OPT alaptípus A primer áramváltó két fázisárama induktív közbenső áramváltón át egyenirányítóra csatlakozik. A primer feszültségváltó szekunder vonali feszültsége egy másik egyenirányítón keresztül DC/DC konvertert táplál. A két független egyenfeszültség parallel véve két kondenzátortelepet tölt, egyikről történik a külső Ωprot készülék táplálása, a másikról a védelem megszakítójának kioldása. A kondenzátorok negatív pontja közös. A beépített feszültség-feltétel relé arra szolgál, hogy ellenőrizze, vajon a kioldást adó telep feszültsége (azaz a telepbe töltött energia) elegendő-e a megszakító kioldására. Ha a feszültség elegendő, akkor az érintkezője a tároló feszültségét a táplált Ωprot védelem kioldó érintkezőjére kapcsolja, és az, működése esetén a tárolt energiát rásüti a megszakító kioldó tekercsére. Elegendő tápenergia és megszakító kioldási energia keletkezik még akkor is, ha csak az áramváltó táplálja az öntáp-egységet (pl. egy közeli zárlatnál, amikor a feszültség nullára törik le), és a háromfázisú zárlati áram értéke legalább 2xIn. Az OPT feszültségbemenetének táplálása azért ajánlatos, mert a zárlatmentes állapotban az ΩProt relé üzemképes, így biztosítható a szünetmentes eseményrögzítés és kommunikáció. Ha a megadott kioldási energia kevés az alkalmazott megszakító kioldásához, akkor a CT tároló kondenzátor külső hozzáadott kondenzátoral növelhető. Az OPT1 típus Az OPT1 típusú változatot csak feszültségváltó bemenet (100V ~) táplálja. Az OPT1/A típus Az OPT1/A típusú változatot csak 220 V ~ feszültség bemenet táplálja. Dr. Petri Kornél Eperjesi László /11

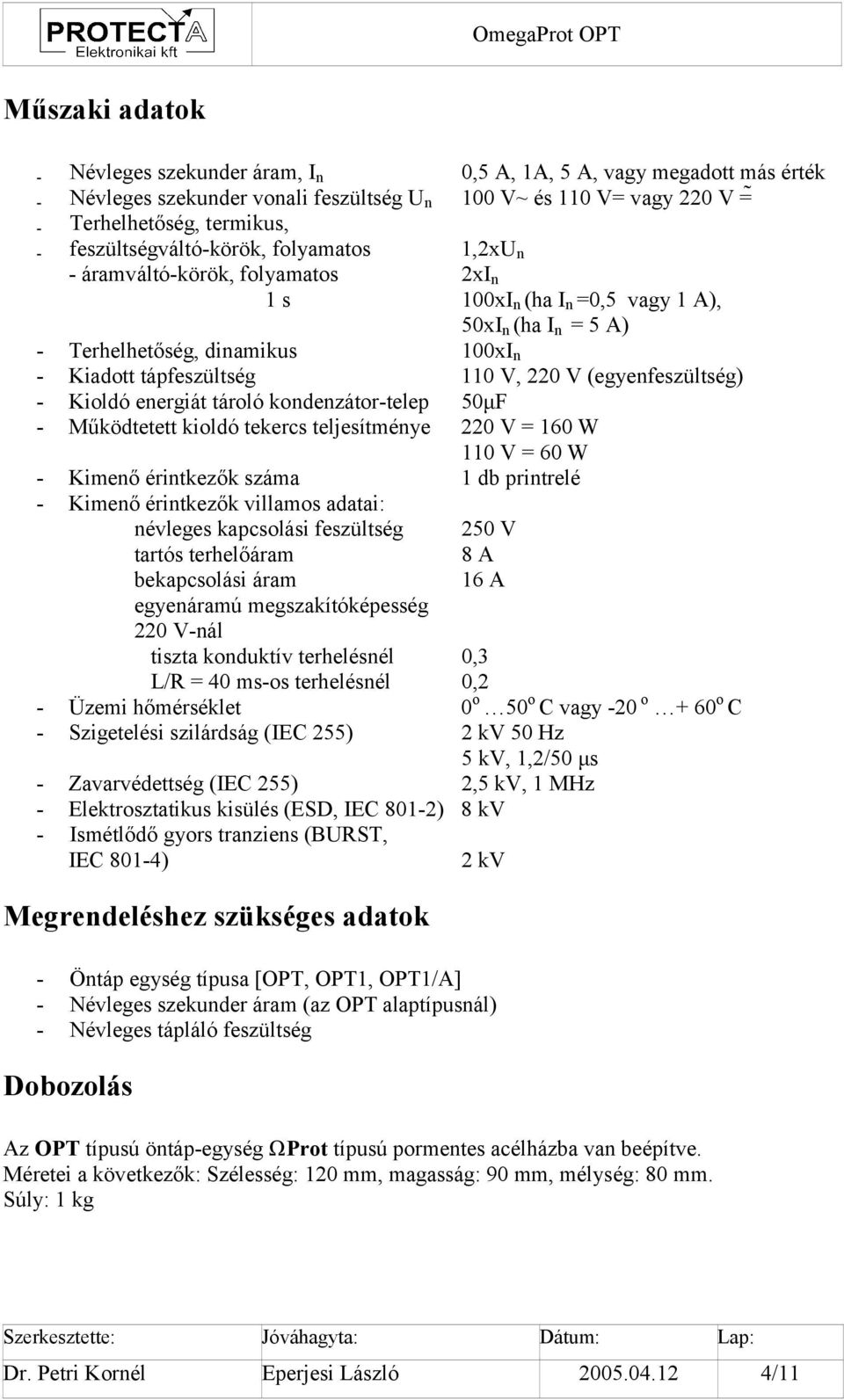

4 Műszaki adatok - Névleges szekunder áram, I n 0,5 A, 1A, 5 A, vagy megadott más érték - Névleges szekunder vonali feszültség U n 100 V~ és 110 V= vagy 220 V = - Terhelhetőség, termikus, - feszültségváltó-körök, folyamatos 1,2xU n - áramváltó-körök, folyamatos 2xI n 1 s 100xI n (ha I n =0,5 vagy 1 A), 50xI n (ha I n = 5 A) - Terhelhetőség, dinamikus 100xI n - Kiadott tápfeszültség 110 V, 220 V (egyenfeszültség) - Kioldó energiát tároló kondenzátor-telep 50µF - Működtetett kioldó tekercs teljesítménye 220 V = 160 W 110 V = 60 W - Kimenő érintkezők száma 1 db printrelé - Kimenő érintkezők villamos adatai: névleges kapcsolási feszültség 250 V tartós terhelőáram 8 A bekapcsolási áram 16 A egyenáramú megszakítóképesség 220 V-nál tiszta konduktív terhelésnél 0,3 L/R = 40 ms-os terhelésnél 0,2 - Üzemi hőmérséklet 0 o 50 o C vagy -20 o 60 o C - Szigetelési szilárdság (IEC 255) 2 kv 50 Hz 5 kv, 1,2/50 µs - Zavarvédettség (IEC 255) 2,5 kv, 1 MHz - Elektrosztatikus kisülés (ESD, IEC 801-2) 8 kv - Ismétlődő gyors tranziens (BURST, IEC 801-4) Megrendeléshez szükséges adatok 2 kv - Öntáp egység típusa [OPT, OPT1, OPT1/A] - Névleges szekunder áram (az OPT alaptípusnál) - Névleges tápláló feszültség Dobozolás Az OPT típusú öntáp-egység ΩProt típusú pormentes acélházba van beépítve. Méretei a következők: Szélesség: 120 mm, magasság: 90 mm, mélység: 80 mm. Súly: 1 kg Dr. Petri Kornél Eperjesi László /11

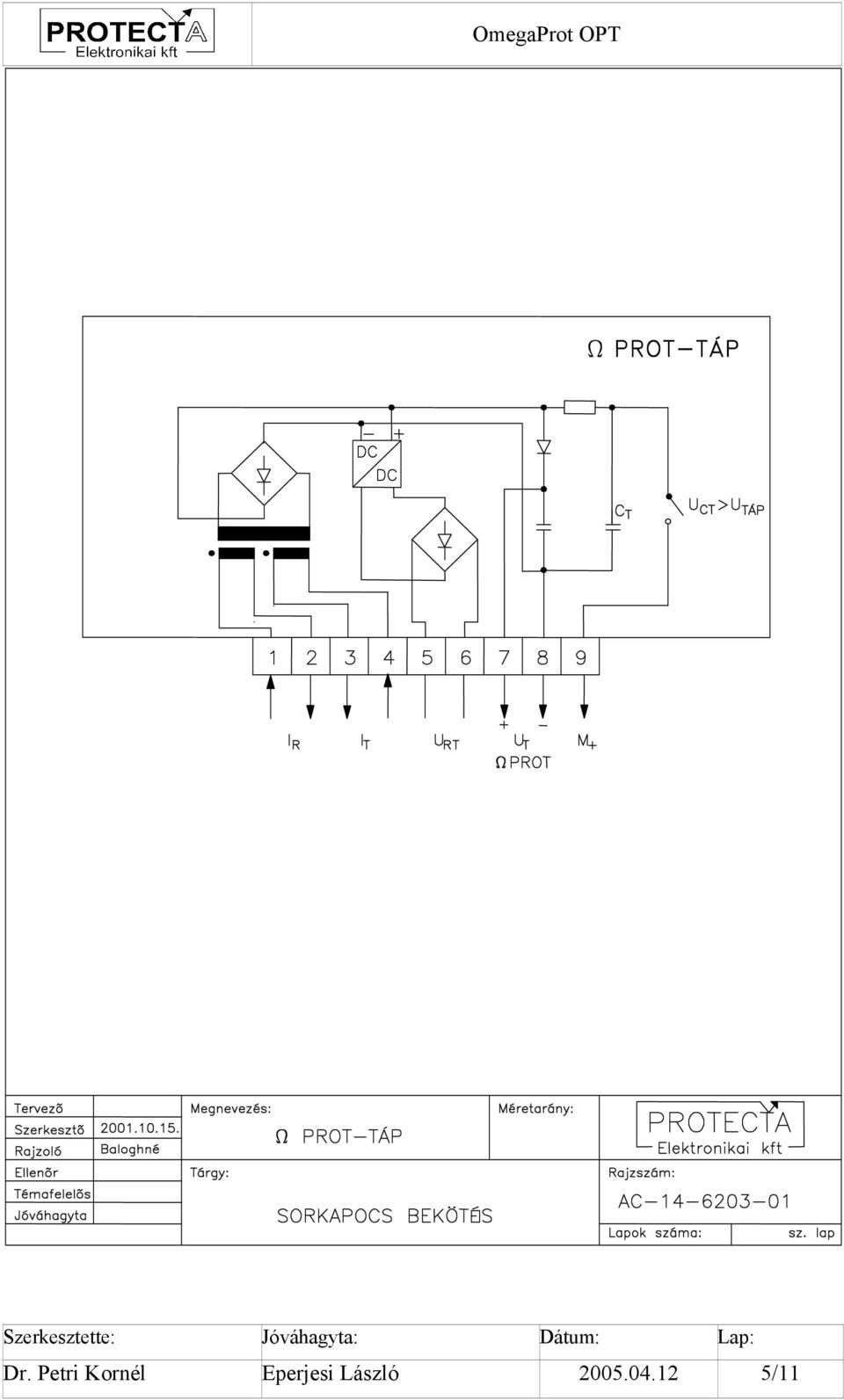

5 Dr. Petri Kornél Eperjesi László /11

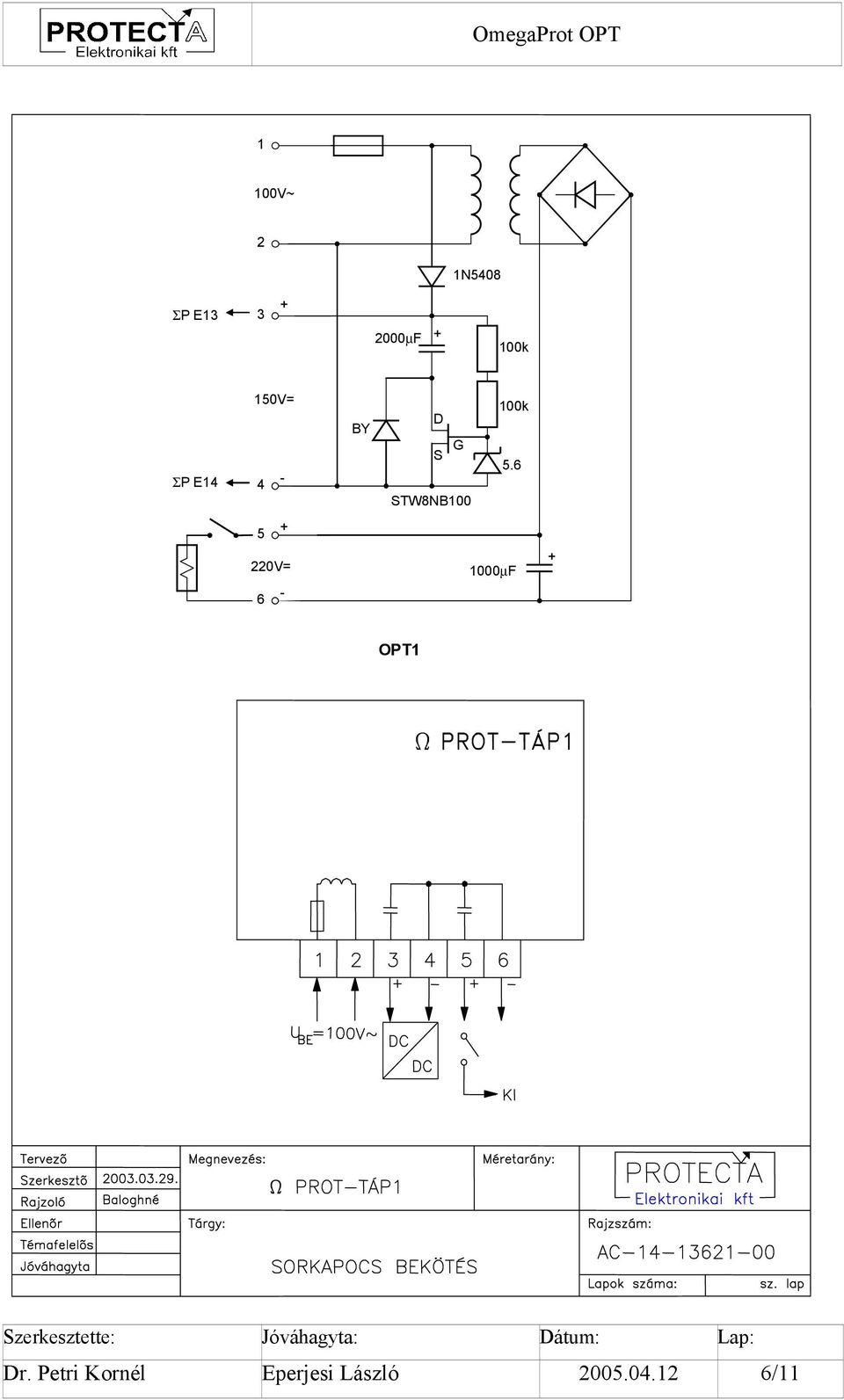

6 1 100V~ 2 1N5408 ΣP E µF 100k ΣP E14 150V= 4 - BY D S G STW8NB k V= µF OPT1 Dr. Petri Kornél Eperjesi László /11

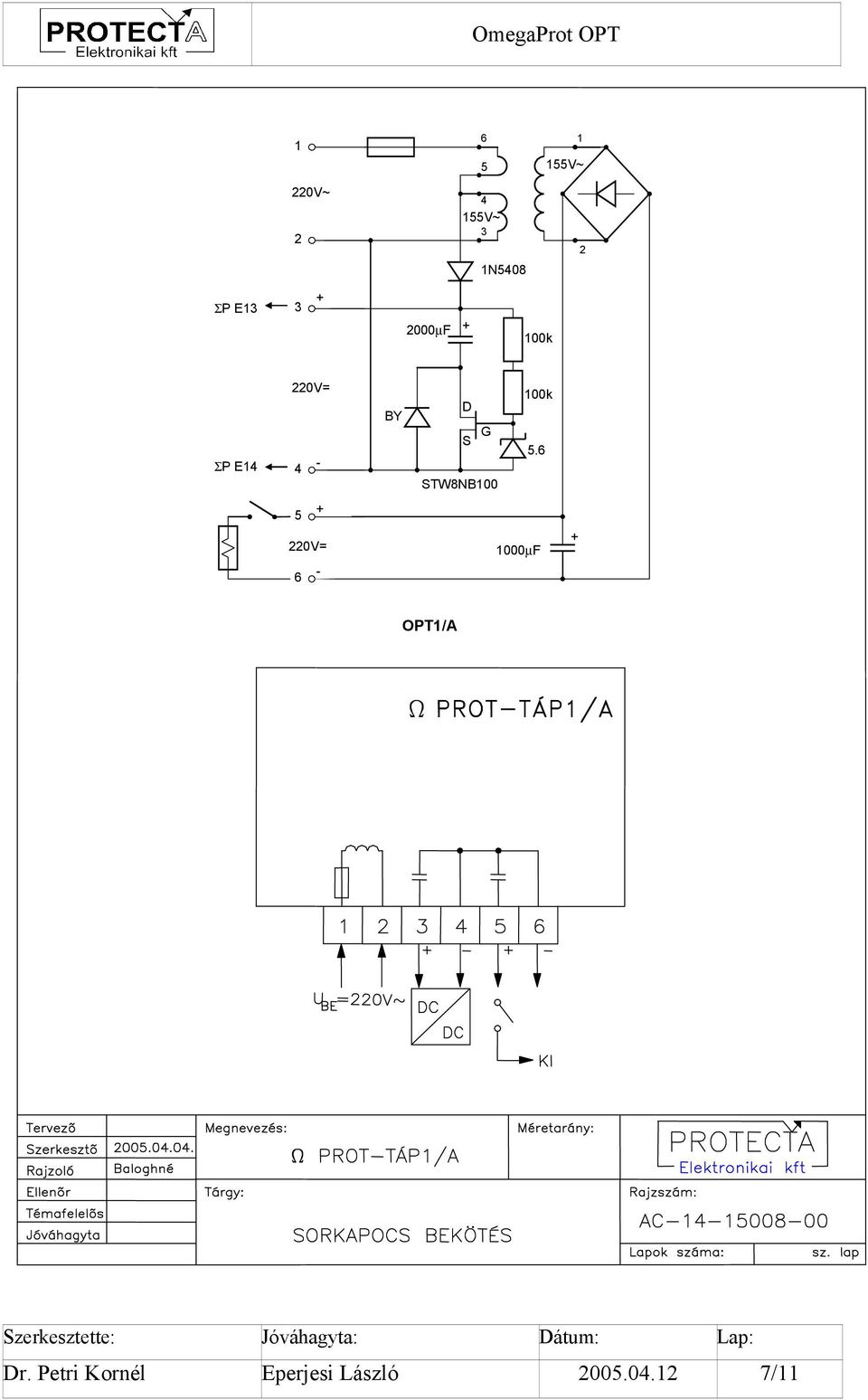

7 1 220V~ V~ 3 1N V~ 2 ΣP E µF 100k ΣP E14 220V= 4 - BY D S G STW8NB k V= µF OPT1/A Dr. Petri Kornél Eperjesi László /11

8 Dr. Petri Kornél Eperjesi László /11

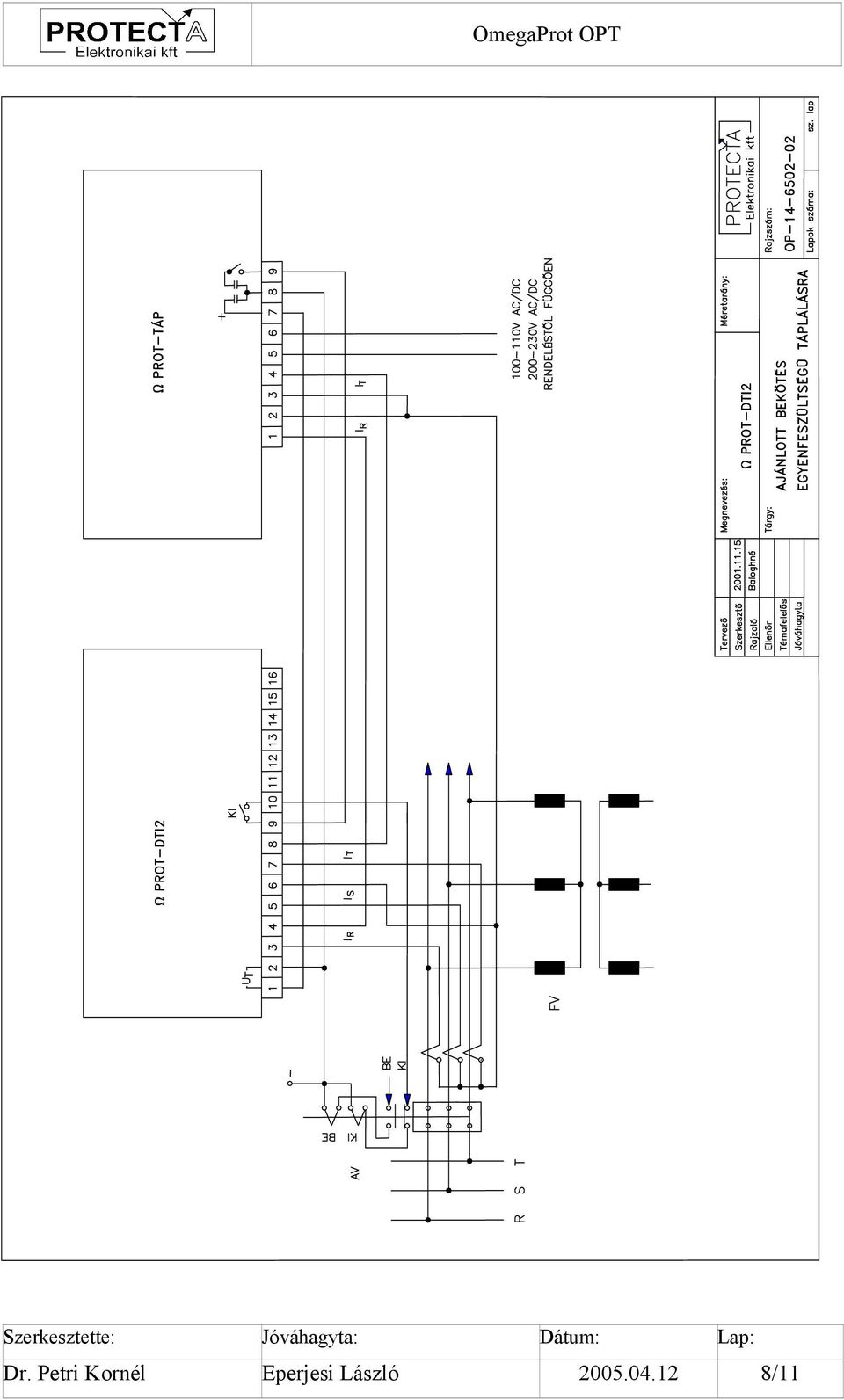

9 Dr. Petri Kornél Eperjesi László /11

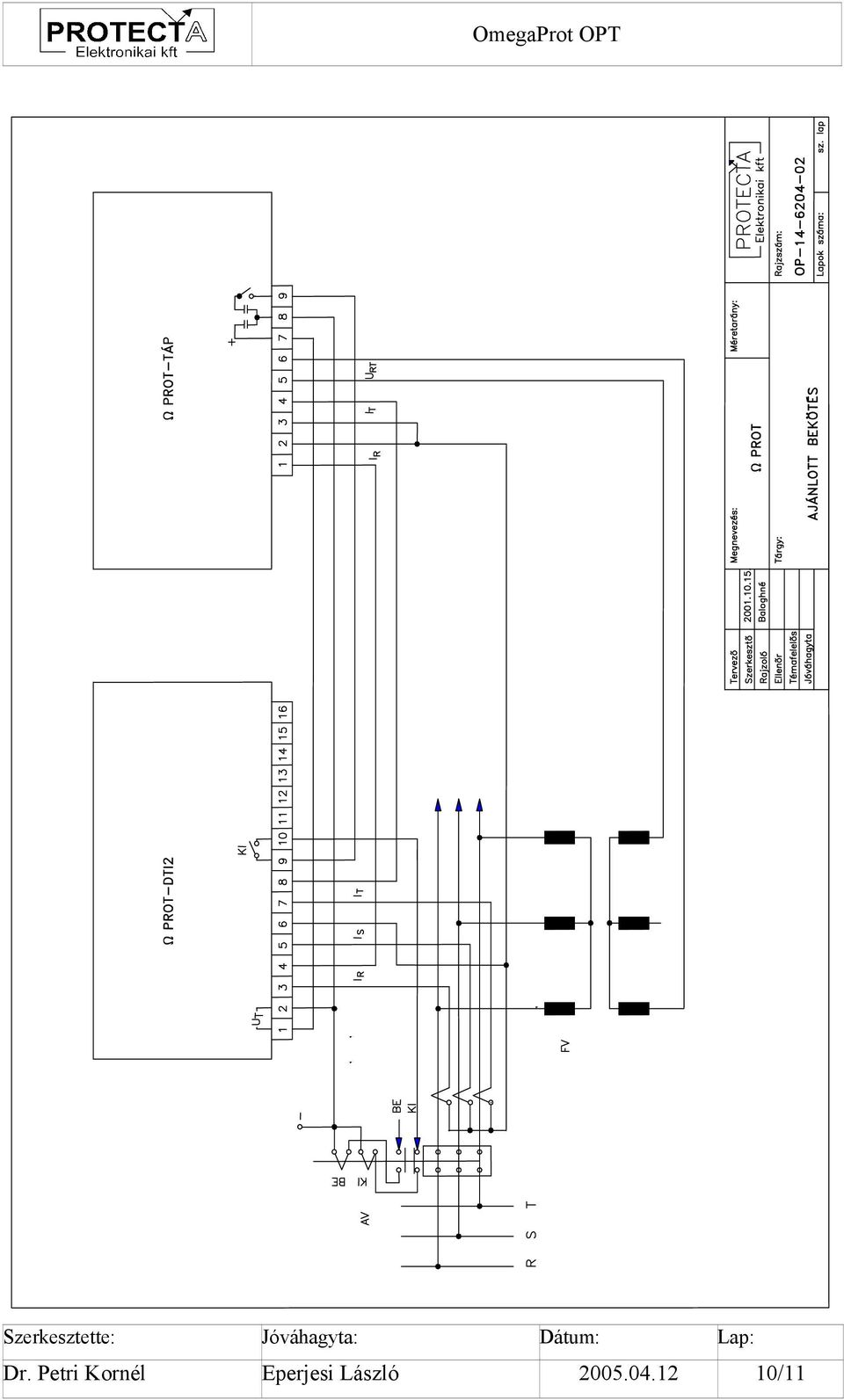

10 Dr. Petri Kornél Eperjesi László /11

11 Dr. Petri Kornél Eperjesi László /11
