1 Elektronikus (SSR) relék 5 A Elektronikus relék (SSR), 5 A, kapcsolás nullátmenetkor vagy pillanatértéknél Kimeneti 230 V Bemeneti 12 V C, 24 V C, 24 V vagy 230 V Villamos szilárdság a bemenet és a kimenet között 5 kv (1.2/50 μs) Háromfázisú terhelések is alkalmas Nagy kapcsolási szám és gyakoriság érhető el Nincs kapcsolási zaj, ív- és prellezésmentes kapcsolás Kis bemeneti vezérlőteljesítmény szükséges 17.5 mm széles TS 35 mm-es sínre (EN 60715) rögzíthető x.xxx.8050 kimenet 5 A/230 V bekapcsolási áramok csökkentése a nullátmenetében történő bekapcsolással világítási áramkörök x.xxx.8051 kapcsolás pillanatértéknél kimenet 5 A/230 V induktív terhelések hajtások motorjainak * Lásd az L3 számú diagramot a 11. oldalon ** Lásd az L1 és L2 diagramokat a 10. oldalon EVG (1) = elektronikus előtét KVG (2) = hagyományos előtét Befoglaló méreteket l. a 14. oldalon Kimeneti áramkör jellemzői Érintkezők kialakítása 1 NO (záróérintkező) 1 NO (záróérintkező) Tartós határáram I N / max. bekapcs. áram* (10 ms) A 5/300* 5/300* Névleges V (50/60 Hz) Kapcsolási tartomány V (50/60 Hz) Periodikus csúcs záró V pk Névleges áram 7a szerint (cos ϕ = 0.8) A 5 5 Névleges áram 15 szerint A 5 3 Egyfázisú motorterhelés 3 (230 V ) kw 0.1 Megengedett érintkezőterhelés: izzó- vagy halogénlámpa (230 V) W fénycső elektronikus előtéttel W fénycső hagyományos előtéttel W kompakt fénycső (energiatakarékos) W LE (230 V ) W kisfesz. halogénlámpa vagy LE+EVG (1) W kisfesz. halogénlámpa vagy LE+KVG (2) W Legkisebb kapcsolási áram 230 V-on ma Szivárgóáram 230 V-on (tipikus) ma Max. esés 25 ºC-on és 5 A/100 ma-nél V 0.85/ /1.5 Veszteségi teljesítmény 5 A-nél W 4 4 Bemeneti áramkör jellemzői Névleges V (50/60 Hz) értékek (U N ) V C Névleges teljesítmény VA (50 Hz)/W 0.6/ / / /0.3 Működési tartomány V (50/60 Hz) V C Elejtési V (50/60 Hz)/C Műszaki adatok Villamos élettartam ciklus Meghúzási / elejtési idő ms 20/12 9/8 Lökő-állóság a bemenet/kimenet között (1.2/50 µs) kv 5 5 Környezeti hőmérséklet tartomány C ** ** Védettségi mód IP 20 IP 20 Tanúsítványok: 1

2 Elektronikus (SSR) relék 7-15 A Elektronikus relék (SSR), 7-15 A, C-kimenettel Kimeneti 24 V C vagy 125 V C Bemeneti 24 V C Villamos szilárdság a bemenet és a kimenet között 4 kv (1.2/50 μs) Rövidzárlat-védelemmel Nagy kapcsolási szám és gyakoriság Nincs kapcsolási zaj, ív- és prellezésmentes kapcsolás Kis bemeneti vezérlőteljesítmény szükséges 17.5 mm széles TS 35 mm-es sínre szerelhető (EN 60715) * Lásd az L12 és L13 diagramokat a 10. oldalon kimenet 15 A / 24 V C alkalmazás az automatizálástechnikában és gépvezérlésekben villamos, pneumatikus vagy hidraulikus szelepek vezérlésére terhelések közvetlen vezérlésére (motorok, elektromágnesek) kimenet 7 A / 125 V C alkalmazás az automatizálástechnikában és gépvezérlésekben villamos, pneumatikus vagy hidraulikus szelepek vezérlésére terhelések közvetlen vezérlésére (motorok, elektromágnesek) Befoglaló méreteket l. a 14. oldalon Kimeneti áramkör jellemzői Érintkezők kialakítása 1 NO (záróérintkező) 1 NO (záróérintkező) Tartós határáram I N / max. bekapcs. áram* (10 ms) A 15/160 7/60 Névleges V C Kapcsolási tartomány V C Névleges áram C13 szerint A Egyenáramú motorterhelés C kw 0.2 Legkisebb kapcsolási áram ma Szivárgóáram (tipikus) ma 3 6 Max. esés 25 C-on I N -nél V Veszteségi teljesítmény I N -nél W Bemeneti áramkör jellemzői Névleges (U N ) V C Névleges teljesítmény W Működési tartomány V C Elejtési V C 3 3 Műszaki adatok Villamos élettartam ciklus Meghúzási / elejtési idő ms 0.05/2 0.05/2 Lökő-állóság a bemenet/kimenet között (1.2/50 µs) kv 4 4 Környezeti hőmérséklet tartomány C * * Védettségi mód IP 20 IP 20 Tanúsítványok: 2

3 Elektronikus (SSR) relék 15 A Elektronikus relék (SSR), 15 A, kapcsolás nullátmenetkor vagy pillanatértéknél Kimeneti 230 V Bemeneti 24 V C vagy 230 V Villamos szilárdság a bemenet és a kimenet között 6 kv (1.2/50 μs) Háromfázisú terhelések is alkalmas Nagy kapcsolási szám és gyakoriság érhető el Nincs kapcsolási zaj, ív- és prellezésmentes kapcsolás Kis bemeneti vezérlőteljesítmény szükséges 22.5 mm széles TS 35 mm-es sínre (EN 60715) rögzíthető * Lásd az L7 számú diagramot a 11. oldalon ** Lásd az L6 számú diagramot a 10. oldalon EVG (1) = elektronikus előtét KVG (2) = hagyományos előtét x.xxx.8250 kimenet 15 A/230 V bekapcsolási áramok csökkentése a nullátmenetében történő bekapcsolással világítási áramkörök x.xxx.8251 kapcsolás pillanatértéknél kimenet 15 A/230 V induktív terhelések hajtások motorjainak Méret a 14. oldalon Kimeneti áramkör jellemzői Érintkezők kialakítása 1 NO (záróérintkező) 1 NO (záróérintkező) Tartós határáram I N / max. bekapcs. áram* (10 ms) A 15/400* 15/400* Névleges V (50/60 Hz) Kapcsolási tartomány V (50/60 Hz) Periodikus csúcs záró V pk Névleges áram 7a szerint (cos ϕ = 0.8, 25 C) A Névleges áram 15 szerint A Egyfázisú motorterhelés 3 (230 V ) kw 0.75 Megengedett érintkezőterhelés: izzó- vagy halogénlámpa (230 V) W fénycső elektronikus előtéttel W fénycső hagyományos előtéttel W kompakt fénycső (energiatakarékos) W LE (230 V ) W kisfesz. halogénlámpa vagy LE+EVG (1) W kisfesz. halogénlámpa vagy LE+KVG (2) W Legkisebb kapcsolási áram 250 V-on ma Szivárgóáram 250 V-on (tipikus) ma 1 1 Max. esés 25 ºC-on és 15 A-nél V Veszteségi teljesítmény 15 A-nél W Bemeneti áramkör jellemzői Névleges V (50/60 Hz) értékek (U N ) V C Névleges teljesítmény VA (50 Hz)/W / /0.9 Működési tartomány V (50/60 Hz) V C Elejtési V (50/60 Hz)/C /2 6/ /2 6/ Műszaki adatok Villamos élettartam ciklus Meghúzási / elejtési idő ms < 10/< 10 < 10/< 30 < 1/< 10 < 2/< 25 Lökő-állóság a bemenet/kimenet között (1.2/50 µs) kv 6 6 Környezeti hőmérséklet tartomány C ** ** Védettségi mód IP 20 IP 20 Tanúsítványok: 3

4 Elektronikus (SSR) relék 30 A Elektronikus relék (SSR), 30 A, kapcsolás nullátmenetkor vagy pillanatértéknél Kimeneti 400 V Bemeneti 24 V C vagy 230 V Villamos szilárdság a bemenet és a kimenet között 6 kv (1.2/50 μs) Háromfázisú terhelések is alkalmas Nagy kapcsolási szám és gyakoriság érhető el Nincs kapcsolási zaj, ív- és prellezésmentes kapcsolás Kis bemeneti vezérlőteljesítmény szükséges Villamos csatlakozások: - bemeneti A1/A2 - felül - kimeneti 13/14 - alul 22.5 mm széles TS 35 mm-es sínre szerelhető (EN 60715) x.xxx.8050 kimenet 30 A/400 V bekapcsolási áramok csökkentése a nullátmenetében történő bekapcsolással világítási áramkörök x.xxx.8051 kapcsolás pillanatértéknél kimenet 30 A/400 V induktív terhelések hajtások motorjainak * Lásd az L5 számú diagramot a 11. oldalon ** Lásd az L4 számú diagramot a 10. oldalon EVG (1) = elektronikus előtét KVG (2) = hagyományos előtét Méret a 14. oldalon Kimeneti áramkör jellemzői Érintkezők kialakítása 1 NO (záróérintkező) 1 NO (záróérintkező) Tartós határáram I N / max. bekapcs. áram* (10 ms) A 30/520* 30/520* Névleges V (50/60 Hz) Kapcsolási tartomány V (50/60 Hz) Periodikus csúcs záró V pk Névleges áram 7a szerint (cos ϕ = 0.8) A Névleges áram 15 szerint A Egyfázisú motorterhelés 3 (230 V ) kw 1.5 Megengedett érintkezőterhelés: izzó- vagy halogénlámpa (230 V) W fénycső elektronikus előtéttel W fénycső hagyományos előtéttel W kompakt fénycső (energiatakarékos) W LE (230 V ) W kisfesz. halogénlámpa vagy LE+EVG (1) W kisfesz. halogénlámpa vagy LE+KVG (2) W Legkisebb kapcsolási áram 400 V-on ma Szivárgóáram 400 V-on (tipikus) ma 1 1 Max. esés 25 ºC-on és 30 A-nél V Veszteségi teljesítmény 30 A-nél W Bemeneti áramkör jellemzői Névleges V (50/60 Hz) értékek (U N ) V C Névleges teljesítmény U MAX -on VA (50 Hz)/W / /0.9 Működési tartomány V (50/60 Hz) V C Elejtési V (50/60 Hz)/C /2 6/ /2 6/ Műszaki adatok Villamos élettartam ciklus Meghúzási / elejtési idő ms < 10/< 10 < 10/< 30 < 1/< 10 < 2/< 25 Lökő-állóság a bemenet/kimenet között (1.2/50 µs) kv 6 6 Környezeti hőmérséklet tartomány C ** ** Védettségi mód IP 20 IP 20 Tanúsítványok: 4

5 Elektronikus (SSR) relék 30 A Elektronikus relék (SSR), 30 A, kapcsolás nullátmenetkor vagy pillanatértéknél Kimeneti 400 V Bemeneti 24 V C vagy 230 V Villamos szilárdság a bemenet és a kimenet között 6 kv (1.2/50 μs) Háromfázisú terhelések is alkalmas Nagy kapcsolási szám és gyakoriság érhető el Nincs kapcsolási zaj, ív- és prellezésmentes kapcsolás Kis bemeneti vezérlőteljesítmény szükséges Villamos csatlakozások: - bemeneti A1/A2 - balra alul és felül - kimeneti 13/14 - jobbra alul és felül 22.5 mm széles TS 35 mm-es sínre szerelhető (EN 60715) x.xxx.8070 kimenet 30 A/400 V bekapcsolási áramok csökkentése a nullátmenetében történő bekapcsolással világítási áramkörök x.xxx.8071 kapcsolás pillanatértéknél kimenet 30 A/400 V induktív terhelések hajtások motorjainak * Lásd az L5 számú diagramot a 11. oldalon ** Lásd az L4 számú diagramot a 10. oldalon EVG (1) = elektronikus előtét KVG (2) = hagyományos előtét Befoglaló méreteket l. a 14. oldalon Kimeneti áramkör jellemzői Érintkezők kialakítása 1 NO (záróérintkező) 1 NO (záróérintkező) Tartós határáram I N / max. bekapcs. áram* (10 ms) A 30/520* 30/520* Névleges V (50/60 Hz) Kapcsolási tartomány V (50/60 Hz) Periodikus csúcs záró V pk Névleges áram 7a szerint (cos ϕ = 0.8) A Névleges áram 15 szerint A Egyfázisú motorterhelés 3 (230 V ) kw 1.5 Megengedett érintkezőterhelés: izzó- vagy halogénlámpa (230 V) W fénycső elektronikus előtéttel W fénycső hagyományos előtéttel W kompakt fénycső (energiatakarékos) W LE (230 V ) W kisfesz. halogénlámpa vagy LE+EVG (1) W kisfesz. halogénlámpa vagy LE+KVG (2) W Legkisebb kapcsolási áram 400 V-on ma Szivárgóáram 400 V-on (tipikus) ma 1 1 Max. esés 25 ºC-on és 30 A-nél V Veszteségi teljesítmény 30 A-nél W Bemeneti áramkör jellemzői Névleges V (50/60 Hz) értékek (U N ) V C Névleges teljesítmény VA (50 Hz)/W / /0.9 Működési tartomány V (50/60 Hz) V C Elejtési V (50/60 Hz)/C /2 6/ /2 6/ Műszaki adatok Villamos élettartam ciklus Meghúzási / elejtési idő ms < 10/< 10 < 10/< 30 < 1/< 10 < 2/< 25 Lökő-állóság a bemenet/kimenet között (1.2/50 µs) kv 6 6 Környezeti hőmérséklet tartomány C ** ** Védettségi mód IP 20 IP 20 Tanúsítványok: 5

6 Elektronikus (SSR) relék A Elektronikus relék (SSR), A, kapcsolás nullátmenetkor Kimeneti 230 V Bemeneti 24 V C vagy 230 V Villamos szilárdság a bemenet és a kimenet között 5.6 kv (1.2/50 μs) Háromfázisú terhelések is alkalmas Nagy kapcsolási szám és gyakoriság érhető el Nincs kapcsolási zaj, ív- és prellezésmentes kapcsolás Kis bemeneti vezérlőteljesítmény szükséges Hűtőbordára (077.xx típus), illetve szerelőlapra rögzíthető x.xxx x.xxx x.xxx.8250 kimenet 25 A/230 V kimenet 40 A/230 V kimenet 50 A/230 V 77.x5 (központi csavarral) * Lásd az L11 számú diagramot a 11. oldalon ** Lásd az L8, L9 és L10 diagramokat a 11. oldalon EVG (1) = elektronikus előtét KVG (2) = hagyományos előtét Befoglaló mérteket l. a 14. oldalon Kimeneti áramkör jellemzői Érintkezők kialakítása 1 NO (záróérintkező) 1 NO (záróérintkező) 1 NO (záróérintkező) Tartós határáram I N / max. bekapcs. áram* (10 ms) A 25/300* 40/500* 50/520* Névleges V (50/60 Hz) Kapcsolási tartomány V (50/60 Hz) Periodikus csúcs záró V pk Megengedett érintkezőterhelés: izzó- vagy halogénlámpa (230 V) W fénycső elektronikus előtéttel W fénycső hagyományos előtéttel W kompakt fénycső (energiatakarékos) W LE (230 V ) W kisfesz. halogénlámpa vagy LE+EVG (1) W kisfesz. halogénlámpa vagy LE+KVG (2) W Legkisebb kapcsolási áram 250 V-on ma Szivárgóáram 250 V-on (tipikus) ma Max. esés 25 C-on I N -nél V Veszteségi teljesítmény I N -nél W Bemeneti áramkör jellemzői Névleges V (50/60 Hz) értékek (U N ) V C Névleges teljesítmény U MAX -on VA (50 Hz)/W / / / / / / Működési tartomány V (50/60 Hz) V C Elejtési V (50/60 Hz)/C /1 10/ /1 10/ /1 10/ Műszaki adatok Villamos élettartam ciklus Meghúzási / elejtési idő ms 10/10 40/80 10/10 40/80 10/10 40/80 Lökő-állóság a bemenet/kimenet között (1.2/50 µs) kv Környezeti hőmérséklet tartomány C ** ** ** Védettségi mód IP 20 IP 20 IP 20 Tanúsítványok: 6

7 Elektronikus (SSR) relék A Elektronikus relék (SSR), A, kapcsolás nullátmenetkor Kimeneti 600 V Bemeneti 24 V C vagy 230 V Villamos szilárdság a bemenet és a kimenet között 5.6 kv (1.2/50 μs) Háromfázisú terhelések is alkalmas Nagy kapcsolási szám és gyakoriság érhető el Nincs kapcsolási zaj, ív- és prellezésmentes kapcsolás Kis bemeneti vezérlőteljesítmény szükséges Hűtőbordára (077.xx típus), illetve szerelőlapra rögzíthető x.xxx x.xxx x.xxx.8650 kimenet 25 A/600 V kimenet 40 A/600 V kimenet 50 A/600 V 77.x5 (központi csavarral) * Lásd az L11 számú diagramot a 11. oldalon ** Lásd az L8, L9 és L10 diagramokat a 11. oldalon EVG (1) = elektronikus előtét KVG (2) = hagyományos előtét Méret a 14. oldalon Kimeneti áramkör jellemzői Érintkezők kialakítása 1 NO (záróérintkező) 1 NO (záróérintkező) 1 NO (záróérintkező) Tartós határáram I N / max. bekapcs. áram* (10 ms) A 25/300* 40/500* 50/520* Névleges V (50/60 Hz) Kapcsolási tartomány V (50/60 Hz) Periodikus csúcs záró V pk Megengedett érintkezőterhelés: izzó- vagy halogénlámpa (230 V) W fénycső elektronikus előtéttel W fénycső hagyományos előtéttel W kompakt fénycső (energiatakarékos) W LE (230 V ) W kisfesz. halogénlámpa vagy LE+EVG (1) W kisfesz. halogénlámpa vagy LE+KVG (2) W Legkisebb kapcsolási áram 250 V-on ma Szivárgóáram 250 V-on (tipikus) ma Max. esés 25 C-on I N -nél V Veszteségi teljesítmény I N -nél W Bemeneti áramkör jellemzői Névleges V (50/60 Hz) értékek (U N ) V C Névleges teljesítmény U MAX -on VA (50 Hz)/W / / / / / / Működési tartomány V (50/60 Hz) V C Elejtési V (50/60 Hz)/C /1 10/ /1 10/ /1 10/ Műszaki adatok Villamos élettartam ciklus Meghúzási / elejtési idő ms 10/10 40/80 10/10 40/80 10/10 40/80 Lökő-állóság a bemenet/kimenet között (1.2/50 µs) kv Környezeti hőmérséklet tartomány C ** ** ** Védettségi mód IP 20 IP 20 IP 20 Tanúsítványok: 7

8 12 (érvéghüvellyel) 8 (villáshüvellyel) Elektronikus (SSR) relék A Rendelési információk Példa: es sorozat, elektronikus (SSR) relék, 1 NO 30 A V, 22.5 mm széles, bemenet 230 V, nulla kapcsoló, csatlakozások elrendezése: bemenet felül - kimenet alul. A B C Sorozat Típus/a kimenet max. határárama 0 = 5/7/15 A a es típusnál 1 = 15 A a es típusnál 2 = 25 A a ös típusnál 3 = 30 A a es típusnál 4 = 40 A a ös típusnál 5 = 50 A a ös típusnál Kimenet 1 záróérintkező 1 = SSR relé, 17.5 vagy 22.5 mm széles, TS 35 mm-es szerelősínre (EN 60715) 5 = SSR relé hoki pakk kivitelben, hűtőbordára is rögzíthető Bemeneti vezérlés 0 = C/ (50/60 Hz) 8 = (50/60 Hz) 9 = C Névleges bemeneti Lásd az Összes kivitel és a Bemeneti áramkör jellmzői részt Összes kivitel/készülék szélessége /17.5 mm 5 A /17.5 mm 5 A /17.5 mm 5 A /17.5 mm 5 A /17.5 mm 7 A /17.5 mm 15 A Általános jellemzők /22.5 mm 15 A /22.5 mm 15 A /22.5 mm 15 A /22.5 mm 15 A /22.5 mm 30 A /22.5 mm 30 A /22.5 mm 30 A /22.5 mm 30 A /22.5 mm 30 A /22.5 mm 30 A /22.5 mm 30 A /22.5 mm 30 A : Bekapcsolási mód 0 = a nullátmeneténél 1 = a pillanatnyi értékénél C: Csatlakozások elrendezése 5 = bemenet felül - kimenet alul (77.01-es, es, es típusok) 5 = bemenet alul - kimenet felül; (77.25-ös, ös, ös típusok, hoki pakk kivitel) 7 = bemenet balra - kimenet jobbra (77.31-es típus) AB: Kimenet névleges e 80 = 230 V (77.01), 400 V (77.31) 82 = 230 V (77.11, 77.x5) 86 = 600 V (77.x5) 9024 = 24 V C 9125 = V C /hoki pakk 25 A /hoki pakk 25 A /hoki pakk 25 A /hoki pakk 25 A /hoki pakk 40 A /hoki pakk 40 A /hoki pakk 40 A /hoki pakk 40 A /hoki pakk 50 A /hoki pakk 50 A /hoki pakk 50 A /hoki pakk 50 A Szigetelési tulajdonságok x.xxx xxx /45/55 Próba Lökő (1.2/50 µs) Lökő (1.2/50 µs) Lökő (1.2/50 µs) Lökő (1.2/50 µs) Villamos szilárdság a bemenet és a kimenet között 2500 V 5 kv 3000 V 4 kv 3000 V 6 kv 3000 V 6 kv 4000 V 5.6 kv Villamos szilárdság a bemenet és a hűtőtest között 3000 V 6 kv 3000 V 6 kv 4000 V 5.6 kv Villamos szilárdság a kimenet és a hűtőtest között 2500 V 4 kv 4000 V 6 kv 4000 V 5.6 kv EMC-jellemzők Szabvány x.xxx xxx /45/55 Lökő (1.2/50 µs) Bemeneti névleges 24 V /C 230 V 24 V C 24 V C 230 V 24 V C 230 V 24 V C V Elektrosztatikus kisülés az érintk. keresztül EN kv 4 kv 4 kv 4 kv 4 kv a levegőn keresztül EN kv 8 kv 8 kv 8 kv 8 kv Elektromágneses HF-mező ( )MHz EN V/m 20 V/m 30 V/m Gyorstranziens (burst) (5-50 ns, 5 khz és 100 khz) az A1- A2-nél EN kv 4 kv 2 kv 1 kv 3 kv 1 kv 3 kv 2 kv Lökő (1.2/50 μs) az A1 - A2-nél közös módusú EN kv 4 kv 1 kv 3 kv 3 kv 3 kv 3 kv 2 kv differenciál módusú EN kv 4 kv 0.5 kv 0.5 kv 1.5 kv 0.5 kv 1.5 kv 1 kv Vezetett elektromágneses HF-jel ( )MHz az A1 - A2-nél EN V 10 V 10 V Csatlakozások adatai x.xxx xxx /45/55 Bemenet Meghúzási nyomaték Nm Max. beköthető vezeték-keresztmetszet tömör mm 2 1 x 6 / 2 x 4 AWG 1 x 10 / 2 x 12 sodrott 1 x 4 / 2 x x 12 / 2 x 14 tömör 1 x 6 / 2 x 4 1 x 10 / 2 x 12 sodrott 1 x 4 / 2 x x 12 / 2 x 14 tömör 1 x 6 / 2 x 4 1 x 10 / 2 x 12 sodrott 1 x 6 / 2 x 4 1 x 10 / 2 x 12 tömör 1 x 6 / 2 x 4 1 x 10 / 2 x 12 sodrott 1 x 6 / 2 x 4 1 x 10 / 2 x 12 Kimenet tömör és sodrott 1 (érvéghüvellyel) 18 (érvéghüvellyel) Vezetékcsupaszítási hossz mm Egyéb műszaki adatok Hőleadás a terhelőáram nélkül W környezet felé tartós határáramnál W /64/80 4 (érvéghüvellyel) 10 (villáshüvellyel) 8

9 Elektronikus (SSR) relék A Bemeneti oldal műszaki jellemzői LE-es állapotjelzés Névleges Bemeneti kód Működési tartomány C Elejtési Vezérlőáram LE Vezérlő U N U min U max U min U max (/C) I U N -nél V V V V V V ma LE (csak a xxx-nél) nincs bekapcsolva bekapcsolva Rövidzárlat* Névleges Bemeneti kód Működési tartomány C Elejtési U N U min U max U min U max (/C) I U N -nél V V V V V V ma Névleges Bemeneti kód Működési tartomány C Elejtési Vezérlőáram Vezérlőáram U N U min U max U min U max (/C) I U N -nél V V V V V V ma x5.x.xxx.8250 nincs van * A normál üzemi állapot helyreállításához a terhelés áramellátását kapcsoljuk le, a zárlatot szüntessük meg. Miután a relé hőmérséklete néhány perc után a megengedett értékre csökken, újra bekapcsolhatjuk a terhelés áramellátását. Névleges Bemeneti kód Működési tartomány C Elejtési Vezérlőáram U N U min U max U min U max (/C) I U N -nél V V V V V V ma x5.x.xxx.8650 Névleges Bemeneti kód Működési tartomány C Elejtési Vezérlőáram U N U min U max U min U max (/C) I U N -nél V V V V V V ma

10 Elektronikus (SSR) relék A Kimeneti oldal műszaki jellemzői L1 Kimeneti terhelhetőség x típus, vezérlő: 32 V C A kimenet tartós határárama a környezeti hőmérséklet függvényében L2 Kimeneti terhelhetőség x típus, vezérlő 265 V A kimenet tartós határárama a környezeti hőmérséklet függvényében 5 A 5 A I - A relék szorosan egymás mellett, közöttük nincs távolság II - A szomszédos relék között 9 mm távolság van III - A relé környezetében nincs más hőleadó készülék L12 Kimeneti terhelhetőség típus, vezérlő: 32 V C A kimenet tartós határárama a környezeti hőmérséklet függvényében L13 Kimeneti terhelhetőség típus vezérlő: 32 V C A kimenet tartós határárama a környezeti hőmérséklet függvényében 15 A A 4 2 I - A relék szorosan egymás mellett, közöttük nincs távolság II - A relé közvetlen környezetében nincs más hőleadó készülék (a szomszédos készülék távolsága 9 mm) L6 Kimeneti terhelhetőség x.xxx.82xx típus A kimenet tartós határárama a környezeti hőmérséklet függvényében L4 Kimeneti terhelhetőség x.xxx.80xx típus A kimenet tartós határárama a környezeti hőmérséklet függvényében, 15 A 30 A I - A relék szorosan egymás mellett, közöttük nincs távolság II - A relé közvetlen környezetében nincs más hőleadó készülék (a szomszédos készülék távolsága 20 mm) I - A relék szorosan egymás mellett, közöttük nincs távolság II - A szomszédos relék között 20 mm távolság van III - A relé közvetlen környezetében nincs más hőleadó készülék (a szomszédos készülék távolsága 40 mm) 10

11 Elektronikus (SSR) relék A Kimeneti oldal műszaki jellemzői L10 Kimeneti terhelhetőség x.xxx.8x50 típus A kimenet tartós határárama a környezeti hőmérséklet függvényében L9 Kimeneti terhelhetőség x.xxx.8x50 típus A kimenet tartós határárama a környezeti hőmérséklet függvényében A A A típusú hűtőbordára szerelve (2 K/W) 2 - Nem hűtőbordára szerelve (nincs hőleadás) L8 Kimeneti terhelhetőség x.xxx.8x50 típus A kimenet tartós határárama a környezeti hőmérséklet függvényében 1 - A típusú hűtőbordára szerelve (0.9 K/W) 2 - Nem hűtőbordára szerelve (nincs hőleadás) A 40 L3 Kimeneti terhelhetőség x.xxx.80xx típus A max. bekapcsolási áram () az idő függvényében 1 - A típusú hűtőbordára szerelve (0.9 K/W) 2 - Nem hűtőbordára szerelve (nincs hőleadás) L7 Kimeneti terhelhetőség x.xxx.82xx típus A max. bekapcsolási áram () az idő függvényében L5 Kimeneti terhelhetőség x.xxx.80xx típus A max. bekapcsolási áram () az idő függvényében L11 Kimeneti terhelhetőség - 77x5.x.xxx.8x50 típus A max. bekapcsolási áram () az idő függvényében 1 - Hidegüzem (Környezeti hőmérséklet = 23 C, a megelőző 15 percben a kimenet árammentes volt) 2 - Melegüzem (Környezeti hőmérséklet = 50 C, közvetlenül előtte a kimenetet a tartós határáram terhelte) 11

12 Elektronikus (SSR) relék A Kimeneti oldal műszaki jellemzői Max. kapcsolási gyakoriság (kapcsolási ciklus/óra, 50 % relatív bekapcsolási idővel (E)) Terhelés xxx xxx A 230 V (1) A 24 V C L/R = 20 ms A (15) A (15) A 305 V cos ϕ = A 305 V cos ϕ = A 480 V cos ϕ = A 480 V cos ϕ = A 230 V cos ϕ = A 230 V cos ϕ = A 230 V cos ϕ = Kritikus meredekség du/dt, bemeneti vezérlőimpulzus nélkül (gate nyitva): T j = 125 C Egyéb műszaki adatok xxx xxx > 1000 V/µs > 1000 V/µs > 500 V/µs > 10 V/µs (di/dt = 20 A/ms-al) > 1000 V/µs 300 V/µs (..8250) 500 V/µs (..8650) 500 V/µs (..8250) 1000 V/µs (..8650) 1000 V/µs (..8250) 1000 V/µs (..8650) Kritikus árammeredekség > 50 A/µs > 50 A/µs > 50 A/µs > 150 A/µs di/dt ha T j = 125 C Terhelési határintegrál I 2 t ha t p = 10 ms 450 A 2 s 450 A 2 s 1000 A 2 s* 1350 A 2 s** 450 A 2 s 1250 A 2 s 1350 A 2 s Az alkalmazástól függően ajánlott zárlatvédelmi biztosítók (szupergyors kioldású típusok félkhöz) * 20 A, 660 V, (10 x 38)mm, 200 ka, 360 A 2 s. ** 30 A, 660 V, (10 x 38)mm, 200 ka, 1000 A 2 s. 12

13 Elektronikus (SSR) relék A Bekötési vázlatok Egyfázisú bekötés ( x) Egyfázisú bekötés - C ( x2x) Egyfázisú bekötés (77.11) Egyfázisú bekötés ( x) Terhelés Egyfázisú bekötés ( x) Egyfázisú bekötés (77.x5) Példa: háromfázisú bekötés 3 x alkalmazásával Terhelés Megjegyzés: A 3-fázisú terhelések fenti bekötési példája a es sorozat valamennyi típusával lehetséges. 13

14 Elektronikus (SSR) relék A Befoglaló méretek / C 77.x5 (központi rögzítéssel) Tartozékok Rögzítőtalp, szerelőlapra történő szereléshez, műanyag, 17.5 mm széles csak a hez Elválasztó lap, szürke, két TH 35-ös sínre szerelt SSR relé közé rögzíthető, távtartásra és a relék jobb szellőzése érdekében, műanyag, 9 mm széles Felirati tábla (CEMBRE termotranszfer nyomtatóhoz), műanyag, 48 címke, (6 x 12)mm

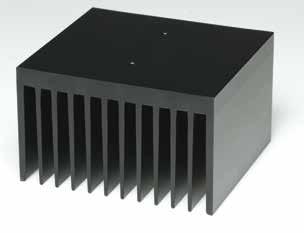

15 Elektronikus (SSR) relék A Tartozékok Hűtőborda, eloxált alumíniumból, 2 K/W, (65 x 100)mm, csak a ös típushoz Az SSR relé és a TS 35 mm-es sínre (EN 60715) pattintható klip rögzítése a csomagolásban található M4-es csavarokkal történik - Mielőtt az SSR relét a hűtőbordához rögzítjük, az SSR relé aljára egyenletesen vigyünk fel egy réteg hő pasztát (nem a szállítás tárgya, a kereskedelemben szerzendő be) Hűtőborda, eloxált alumíniumból, 0.9 K/W, (111 x 100)mm, a ös és a ös típusokhoz Az SSR relé és a TS 35 mm-es sínre (EN 60715) pattintható klip rögzítése a csomagolásban található M4-es csavarokkal történik - Mielőtt az SSR relét a hűtőbordához rögzítjük, az SSR relé aljára egyenletesen vigyünk fel egy réteg hő pasztát (nem a szállítás tárgya, a kereskedelemben szerzendő be) /55 15
