1 NO (záróérintkező) 1 NO (záróérintkező) 1 NO (záróérintkező) Tartós határáram / max. bekapcs. áram

Átírás

1 18- - Kombinált kapcsolók (fénykapcsoló + mozgásérzékelő) 10 A 18- Mozgás- és jelenlétérzékelők Érzékelési teru let max. 120 m 2 A es típusnál két érzékelési teru let: - Belső (4 x 4) m-es teru let: jelenlétérzékelőként kis mozgásokat is érzékel - Ku lső (8 x 8) m-es teru let: érzékeli a belépést és a továbbhaladást A megvilágítási ku szöbérték, a kikapcsolási késleltetés ideje valamint az érzékenység (az érzékelési tartomány változtatása) állítható Villamos csatlakoztatás push in kapcsokkal Kapcsolás a feszu ltség nullátmenetében Szerelés mennyezetre vagy oldalfalra Tartozékok álmennyezetbe, falon kívu li ill. falba su llyesztett szereléshez /18.51/18.61 Push in kapcsok szállodák, irodák, folyosók világításvezérlésére mozgásérzékelés 30 m hosszan és 4 m szélesen szerelés falba su llyesztve (Ø 60 mm), álmennyezetbe vagy falon kívu l irodák, könyvtárak munkahelyeinek világításvezérlésére látószög 180 kapcsoló helyére is tehető belső teru let: jelenlétérzékelő érzékelési teru let 9 m-ig ku lső teru let: mozgásérzékelő szerelés falba su llyesztve szerelés falba su llyesztve (Ø 60 mm) vagy gipszkartonba (Ø 60 mm), álmennyezetbe 25 mm falvastagságig vagy falon kívu l * EVG = elektronikus előtét ** KVG = hagyományos, kompenzált előtét Méretrajz a 5. oldalon Érintkezők jellemzői Érintkezők kialakítása 1 NO (záróérintkező) 1 NO (záróérintkező) 1 NO (záróérintkező) Tartós határáram / max. bekapcs. áram A 10 / 20 (100 A - 5 ms) 10 / 20 (100 A - 5 ms) 10 / 20 (100 A - 5 ms) Névleges fesz. / max. kapcsolási fesz. V AC 250 / / / 400 Max. terhelhetőség AC1 szerint VA Max. terhelhetőség AC15 VA Megengedett terhelések: izzó- vagy halogénlámpák (230 V) W fénycső elektronikus előtéttel W fénycső hagyományos előtéttel W kompakt fénycső W LED 230 V W halogénlámpa (12/24 V) vagy LED EVG*-vel W halogénlámpa (12/24 V) vagy LED KVG**-vel W Normál érintkező anyag Tápfeszu ltség jellemzői Névleges feszu ltség értékek (U N ) V AC (50/60 Hz) Névleges teljesítmény VA (50 Hz)/ W Működési tartomány V AC (50/60 Hz) Műszaki adatok Villamos élettartam AC1-nél ciklus Megszólalási megvilágítás beállítási tartománya lx Kikapcsolási késleltetés időtartománya Mozgásérzékelés teru lete Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: AgSnO 2 AgSnO 2 AgSnO ,5 / 1 1,5 / 1 1,5 / s 35 min 12 s 35 min 12 s 35 min lásd a 4. oldalon lásd a 4. oldalon lásd a 4. oldalon IP 40 IP 40 IP 40 1

2 18- Rendelési információk Kombinált kapcsolók (fénykapcsoló + mozgásérzékelő) 10 A Példa: 18-, mozgás- és jelenlétérzékelő, falba su llyesztett vagy falon kívu li szerelésre, 1 NO (záróérintkező) 10 A, névleges u zemi feszu ltség ( ) V AC. 1 8 Sorozat Típus 4 = mozgásérzékelő folyosókhoz 5 = jelenlét- és mozgásérzékelő 6 = mozgásérzékelő oldalfalra, kapcsoló helyére is szerelhető Érintkezők száma 1 = 1 NO (záróérintkező), 10 A Kimeneti érintkező 3 = potenciálmentes kimenet Névleges u zemi feszu ltség 230 = ( ) V Tápfeszu ltség típusa 8 = AC (50/60 Hz) Összes kivitel Általános jellemzők EMC - zavartűrés A vizsgálat fajtája Szabvány Próbafeszu ltség Elektrosztatikus kisülés az érintkezőkön keresztül EN kv a levegőn keresztül EN kv Elektromágneses HF mező ( ) MHz EN V/m Gyorstranziens (burst) (5/50 ns), 5 vagy 100 khz az A1 - A2-n EN kv Lökőfeszültség (1,2/50) μs közös módusú EN kv az A1 - A2 kapcsokon differenciál módusú EN kv Vezetett elektromágneses az A1 - A2 csatlakozáson EN V HF-jel (0,15 230) MHz Mikro feszültségletörés 70 % U N, 40 % U N EN ciklus Mikro megszakítás EN ciklus Vezetett elktromágneses HF-jel (0,15 30) MHz EN B osztály EMC - zavarkibocsátás ( ) MHz EN B osztály Egyéb műszaki adatok tömör vezető sodrott vezető Csatlakozás módja push in kapcsok (lásd a 3. oldalt) Max. beköthető vezetékkeresztmetszet mm 2 2,5 2,5 AWG Vezetékcsupaszítási hossz mm 8 Hőleadás a környezet felé - terhelőáram nélku l W 0,3 - tartós határáramnál W 1,4 2

3 18- - Kombinált kapcsolók (fénykapcsoló + mozgásérzékelő) 10 A 18- Alkalmazási leírások Push in csatlakozó kapcsok A push in kapcsok tömör vagy érvéghu vellyel ellátott sodrott vezetők (A) gyors, szerszám nélku li csatlakoztatását teszik lehetővé. Ha a sodrott vezetéken nincs érvéghu vely, akkor a vezeték dugaszolását a (B) jelű ábra szerint végezzu k el. A kötést úgy tudjuk oldani, hogy a kék nyomógombot újjunkkal vagy csavarhúzóval lenyomjuk (C). A B C A kettős kivitelű push in kapcsok lehetővé teszik a 18- készu lékeinek egymással történő összekötését. A kapcsonként beköthető max. vezetékkeresztmetszet tömör 2,5 mm 2. A kék nyomógombban található nyílások tesztek, mérések céljára szolgálnak. A potenciométerek beállításai A készu lék megvilágítási ku szöbértéke ca. 1 lx és 500 lx tartományban állítható (optimális tartomány irodai és munkahelyi világításra). Választható a környezet megvilágítási értékétől fu ggetlen, csak az érzékelt mozgástól fu ggő működési mód is. Az optimális energiamegtakarítás elérése érdekében célszerű a megvilágítási ku szöbértéket a tényleges fényviszonyoknak megfelelően beállítani. (1) A világítás kikapcsolásának késleltetési ideje folyamatosan 12 s és 35 min tartományban állítható. I. 12 s II. 3 min III. 15 min IV. 35 min (2) A készu lék érzékenységének a beállítása a gyárban a maximális értékre (+) történt. Az érzékenység csökkentése szűkíti az érzékelési tartományt, ezáltal a készu lék a kisebb mozgásokat kevésbé fogja érzékelni (3) A megvilágítási ku szöbérték az 1 lx és 500 lx tartományban folyamatosan állítható. I. ca. 1 lx II. ca. 10 lx III. ca. 500 lx IV. lx - mozgás érzékelését követően azonnal bekapcsol, fu ggetlenu l a környezet megvilágítási értékétől. 3

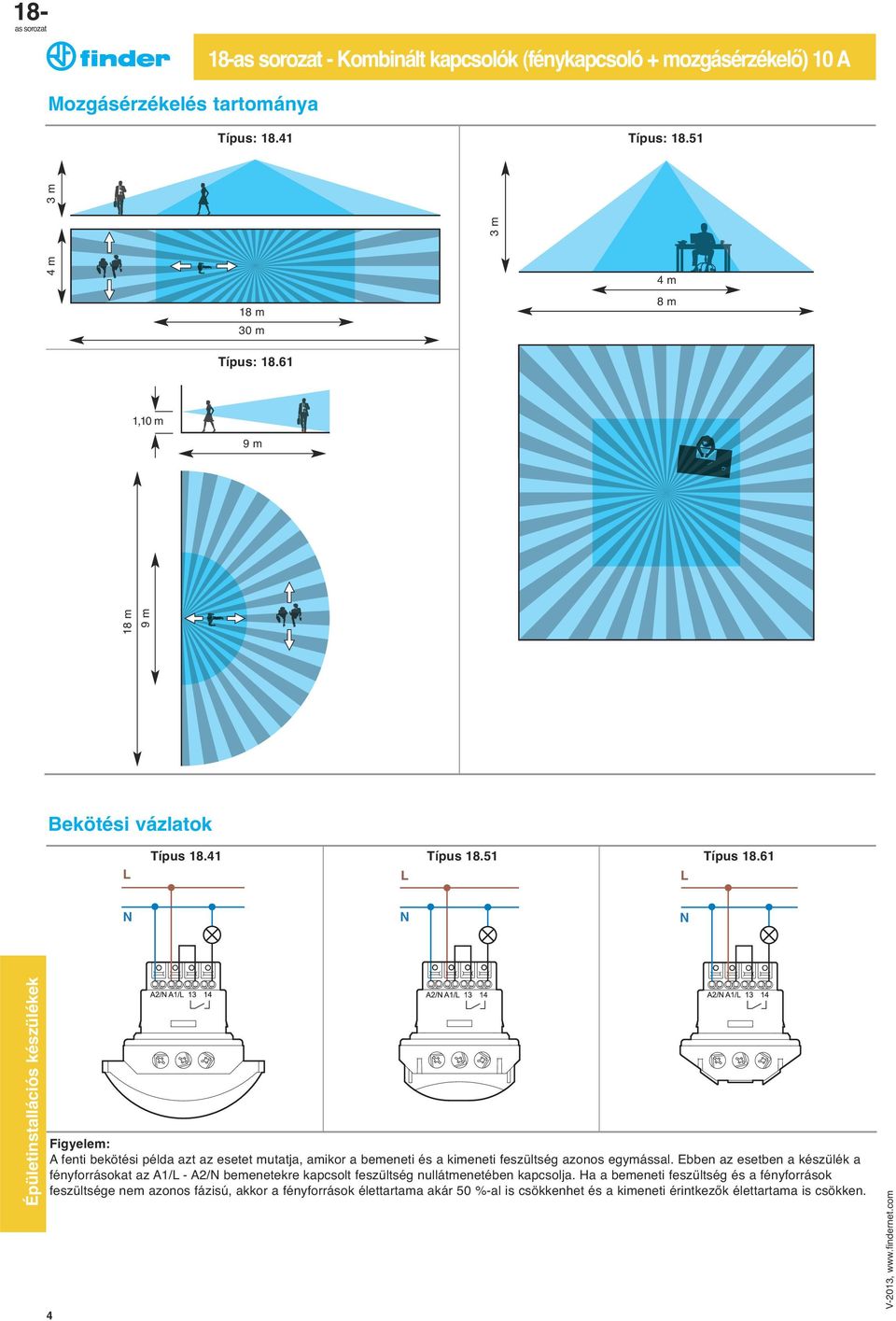

4 18- Mozgásérzékelés tartománya Kombinált kapcsolók (fénykapcsoló + mozgásérzékelő) 10 A Típus: Típus: m 4 m 3 m 18 m 30 m 4 m 8 m Típus: ,10 m 9 m 18 m 9 m Bekötési vázlatok L Típus Típus Típus L L N N N Figyelem: A fenti bekötési példa azt az esetet mutatja, amikor a bemeneti és a kimeneti feszu ltség azonos egymással. Ebben az esetben a készu lék a fényforrásokat az A1/L - A2/N bemenetekre kapcsolt feszu ltség nullátmenetében kapcsolja. Ha a bemeneti feszu ltség és a fényforrások feszu ltsége nem azonos fázisú, akkor a fényforrások élettartama akár 50 %-al is csökkenhet és a kimeneti érintkezők élettartama is csökken. 4

5 Kombinált kapcsolók (fénykapcsoló + mozgásérzékelő) 10 A Szerelési példák Típus Szerelés álmennyezetre Su llyesztett szerelés Falon kívu li szerelés vagy gipszkartonra készu lékdobozba Tartozékok Típus Szerelés álmennyezetre Falba su llyesztett szerelés Falon kívu li szerelés Szerelőkeret rugós rögzítő elemekkel,* álmennyezetre, gipszkarton falra Kivágási méret: Ø 60 mm Falvastagság: max. 25 mm Szerelőkeret* falba su llyesztett szereléshez, Ø 60 mm *A ku lönböző szerelési elemek a készu lék csomagolásában található tartozékok. Adapter* falon kívu li szereléshez, rögzítő csavarokkal és dűbellel 5
