19-es sorozat - Beavatkozó - és jelzőmodulok. Automatikus u zem. Kapcsolóállás: vezérlés reakció LED jelzés

Átírás

1 19- - eavatkozó - és jelzőmodulok 19- Digitális beavatkozó relék: Auto-Off-On eavatkozó- és jelzőmodulokat azért alkalmaznak, hogy komplex, elektronikus vezérlések, gyártóberendezések vagy épu letfelu gyeleti rendszerek u zemzavarait az u zemeltetők felismerjék és kézi beavatkozással a szu kségu zemet fenntartsák Az AUTO u zemi állapotot a 1-2 kimenet jelzi és ez egy központi helyen vagy a vezérlésben megjeleníthető A (Auto - Off - On relé) típus tipikus alkalmazási esete, amikor az automatikus u zemben hiba lép fel és a szu kségu zemet fenn kívánjuk tartani Szu kségu zemben a fűtés, szivattyúk, klimatizálás, öntözőberendezések, motorok, ventilátorok stb. u zemének fenntartása 1 fokozatú Auto-Off-On (kéziu zem) relé, ipari és épu letfelu gyeleti alkalmazásra 11,2 mm széles / tartós határáram: 10 A 1-2 visszajelző kontaktus Kapcsolóállás: Automatikus u zem Kéziu zem (szu kségu zem) ekötési vázlatok vezérlés reakció LED jelzés 1-2 visszajelzés a vezérléshez az automatikus u zemről A3-A2 a vezérlés által végrehajtott kapcsolás Vezérlés, PLC Típus Méretrajz a 7. oldalon Érintkezők jellemzői ( ) 1 CO (váltóérintkező) Tartós határáram / max. bekapcs. áram A 10/15 Névleges fesz. / max. kapcsolási fesz. V AC 250/400 Max. terhelhetőség AC1 szerint VA Max. terhelhetőség AC15 (230 V AC) VA 500 Egyfázisú motorterhelés AC3 (230 V AC) kw 0,44 Max. kapcsolási áram DC1: /110/220 V A 10/0,3/0,12 Legkisebb kapcsolható terhelés mw (V/mA) 300 (5/5) Normál érintkező anyag AgSnO 2 Visszajelző kontaktus (1-2, aut. u zem jelzése) 1 NO (záróérintkező) Min. / max. áram ma 10/300 V AC/DC Tekercs jellemzők ( )U N V AC (50/60 Hz) értékek (U N ) V DC Névleges teljesítmény VA (50 Hz)/W 0,6/0,4 Működési tartomány AC (0,8...1,1)U N DC Műszaki adatok Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: (0,8...1,1)U N 1, IP 20 1

2 eavatkozó - és jelzőmodulok Digitális beavatkozó relék: Auto-Off-Hand eavatkozó- és jelzőmodulokat azért alkalmaznak, hogy komplex, elektronikus vezérlések, gyártóberendezések vagy épu letfelu gyeleti rendszerek u zemzavarait az u zemeltetők felismerjék és kézi beavatkozással a szu kségu zemet fenntartsák Az AUTO u zemi állapotot az kimenet jelzi és ez egy központi helyen vagy a vezérlésben megjeleníthető A nem AUTO u zemet a készu lék homloklapján egy sárga LED villogással jelzi A (Auto-Off-Hand relé) típus tipikus alkalmazási esete, amikor az automatikus u zemben hiba lép fel és a szu kségu zemet fenn kívánjuk tartani Szu kségu zemben a fűtés, szivattyúk, klimatizálás, öntözőberendezések, motorok, ventilátorok stb. u zemének fenntartása fokozatú Auto-Off-Hand (kéziu zem) relé, ipari és épu letfelu gyeleti alkalmazásra 17,5 mm széles / tartós határáram: 5 A 53-54: visszajelző kontaktus a nem automatikus u zemet villogó sárga LED jelzi Kapcsolóállás: Automatikus u zem Kéziu zem (szu kségu zem) ekötési vázlatok Nem Auto vezérlés reakció LED jelzés Vezérlés, PLC Típus visszajelzés a vezérléshez az automatikus u zemről A3-A2 a vezérlés által végrehajtott kapcsolás Méretrajz a 7. oldalon Érintkezők jellemzői ( ) Tartós határáram / max. bekapcs. áram A Névleges fesz. / max. kapcsolási fesz. V AC Max. terhelhetőség AC1 szerint VA Max. terhelhetőség AC15 (230 V AC) VA Egyfázisú motorterhelés AC3 (230 V AC) kw Max. kapcsolási áram DC1: /110/220 V A Legkisebb kapcsolható terhelés mw (V/mA) Normál érintkező anyag Visszajelző kontaktus (53-54 aut. u zem jelzése) Min. / max. áram ma V AC/DC Tekercs jellemzők V AC (50/60 Hz) értékek (U N ) V DC Névleges teljesítmény VA (50 Hz)/W Működési tartomány AC DC Műszaki adatok Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: 2 1 CO (váltóérintkező) 5/15 250/ ,185 3/0,35/0,2 500 (10/5) AgCdO 1 NO (záróérintkező) 10/100 1/0, IP20

3 19- - eavatkozó - és jelzőmodulok 19- Digitális beavatkozó relék: Auto-Off-Low-High eavatkozó- és jelzőmodulokat azért alkalmaznak, hogy komplex, elektronikus vezérlések, gyártóberendezések vagy épu letfelu gyeleti rendszerek u zemzavarait az u zemeltetők felismerjék és kézi beavatkozással a szu kségu zemet fenntartsák Az AUTO u zemi állapotot az kimenet jelzi és ez egy központi helyen vagy a vezérlésben megjeleníthető A nem AUTO u zemet a készu lék homloklapján egy sárga LED villogással jelzi A (Auto - Off - Kézi: Low: lassú - Kézi: High: gyors) relé tipikus alkalmazási esete, amikor az automatikus u zem meghibásodásakor kétfokozatú motoroknál a szu kségu zemet fenn kívánjuk tartani Szu kségu zemben kétfokozatú motorok, szivattyúk, ventilátorok stb. kapcsolása 2-fokozatú Auto-Off-Low-High modul, ipari és épu letfelu gyeleti alkalmazásra 35 mm széles / tartós határáram: 5 A 53-54: visszajelző kontaktus a nem automatikus u zemet villogó sárga LED jelzi Kapcsolóállás: Automatikus u zem Kéziu zem (szu kségu zem) ekötési vázlatok Nem Auto vezérlés reakció LED jelzés Vezérlés, PLC Típus Méretrajz a 7. oldalon 53-54: A vezérlés automatikus üzemmódjának visszajelzése A3-A2: Low: alacsony fordulatszámú vagy kis teljesítményű u zem, I. fokozat A4-A2: High: nagyobb fordulatszámú vagy nagyobb teljesítményű u zem, II. fokozat (a High u zemmódnak van elsőbbsége, ha S1 és S2 egyidejűleg zárt) T = A és 13- érintkezők meghúzás késleltetése ca. 100 ms, mint átkapcsolási szu net. Nagy lendítőtömeggel (tehetetlenségi nyomatékkal) rendelkező motoroknál ezen kívu l még plusz ca. 20 s bekapcsolási késleltetés ajánlott Érintkezők jellemzői (13-14-) 2 NO (záróérintkező) Tartós határáram / max. bekapcs. áram A 5/15 Névleges fesz. / max. kapcsolási fesz. V AC 250/400 Max. terhelhetőség AC1 szerint VA Max. terhelhetőség AC15 (230 V AC) VA 250 Egyfázisú motorterhelés AC3 (230 V AC) kw 0,185 Max. kapcsolási áram DC1: /110/220 V A 3/0,35/0,2 Legkisebb kapcsolható terhelés mw (V/mA) 500 (10/5) Normál érintkező anyag AgCdO Visszajelző kontaktus (53-54 aut. u zem jelzése) 1 NO (záróérintkező) Min. / max. áram ma 10/100 V AC/DC Tekercs jellemzők V AC (50/60 Hz) értékek (U N ) V DC Névleges teljesítmény VA (50 Hz)/W 1,6 (50 Hz)/0,8 Működési tartomány AC DC Műszaki adatok Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: IP20 3

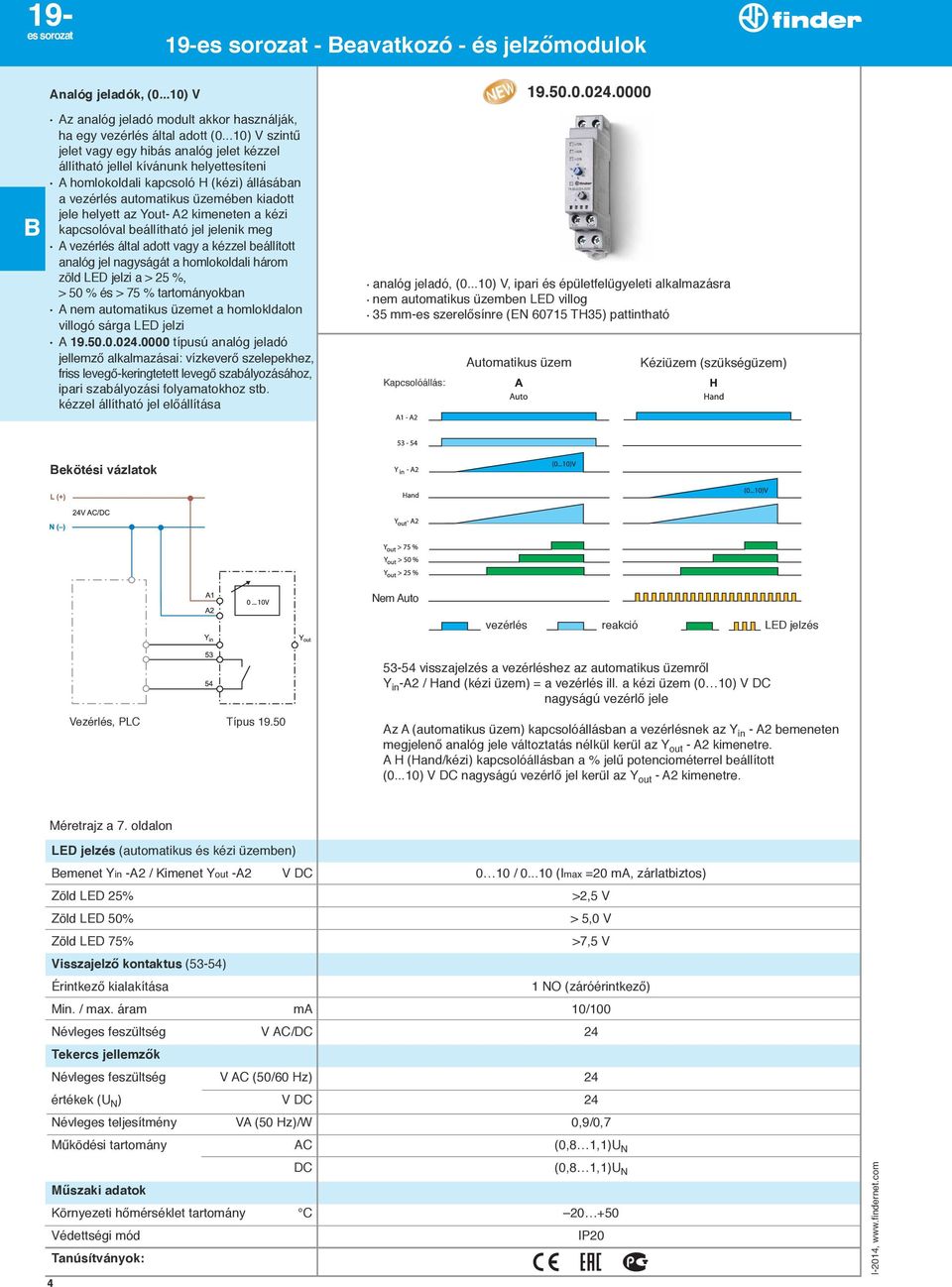

4 eavatkozó - és jelzőmodulok Analóg jeladók, (0...10) V Az analóg jeladó modult akkor használják, ha egy vezérlés által adott (0...10) V szintű jelet vagy egy hibás analóg jelet kézzel állítható jellel kívánunk helyettesíteni A homlokoldali kapcsoló H (kézi) állásában a vezérlés automatikus u zemében kiadott jele helyett az Yout- A2 kimeneten a kézi kapcsolóval beállítható jel jelenik meg A vezérlés által adott vagy a kézzel beállított analóg jel nagyságát a homlokoldali három zöld LED jelzi a > 25 %, > 50 % és > 75 % tartományokban A nem automatikus u zemet a homlokldalon villogó sárga LED jelzi A típusú analóg jeladó jellemző alkalmazásai: vízkeverő szelepekhez, friss levegő-keringtetett levegő szabályozásához, ipari szabályozási folyamatokhoz stb. kézzel állítható jel előállítása analóg jeladó, (0...10) V, ipari és épu letfelu gyeleti alkalmazásra nem automatikus u zemben LED villog 35 mm-es szerelősínre (EN TH35) pattintható Kapcsolóállás: Automatikus u zem Kéziu zem (szu kségu zem) ekötési vázlatok Nem Auto vezérlés reakció LED jelzés visszajelzés a vezérléshez az automatikus u zemről Y in -A2 / Hand (kézi u zem) = a vezérlés ill. a kézi u zem (0 10) V DC nagyságú vezérlő jele Vezérlés, PLC Típus Az A (automatikus u zem) kapcsolóállásban a vezérlésnek az Y in - A2 bemeneten megjelenő analóg jele változtatás nélku l keru l az Y out - A2 kimenetre. A H (Hand/kézi) kapcsolóállásban a % jelű potenciométerrel beállított (0...10) V DC nagyságú vezérlő jel keru l az Y out - A2 kimenetre. Méretrajz a 7. oldalon LED jelzés (automatikus és kézi u zemben) emenet Yin -A2 / Kimenet Yout -A2 V DC Zöld LED 25% Zöld LED 50% Zöld LED 75% Visszajelző kontaktus (53-54) Érintkező kialakítása Min. / max. áram ma V AC/DC Tekercs jellemzők V AC (50/60 Hz) értékek (U N ) V DC Névleges teljesítmény VA (50 Hz)/W Működési tartomány AC DC Műszaki adatok Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: / (Imax =20 ma, zárlatbiztos) >2,5 V > 5,0 V >7,5 V 1 NO (záróérintkező) 10/100 0,9/0, IP20

5 19- - eavatkozó - és jelzőmodulok 19- Rendelési információk Példa: 19-,, Auto-Off-Hand (kézi u zem) relé, 1 CO 5 A-250 V, tápfeszu ltség V AC/DC Sorozat Típus 21 = Auto-Off-On relé, 10 A 250 V 41 = digitális egyfokozatú vezérlőmodul, Auto-Off-H (kézi u zem), 5 A 250 V 42 = digitális kétfokozatú vezérlőmodul, Auto-Off-L (kézi I. fokozat)-h (kézi II. fokozat), 5 A 250 V 50 = analóg jeladó, (0...10) V DC Névleges tekercsfeszu ltség 0 = V Tápfeszu ltség típusa 0 = AC (50/60 Hz) / DC V Összes típus / Szélességi méret / 11,2 mm széles / 17,5 mm széles / 35,0 mm széles / 17,5 mm széles Általános jellemzők Szigetelési tulajdonságok / Villamos a bemenet és a kimenet között V AC szilárdság: a bemenet és a visszajelző kontaktus között V AC a nyitott érintkezők között V AC EMC - zavartűrés A vizsgálat fajtája Szabványelőírás 19.21// Elektrosztatikus kisu lés az érintkezőkön keresztu l EN kv a levegőn keresztu l EN kv Elektromágneses HF-mező ( MHz) EN V/m Gyorstranziens (burst) (5-50 ns, 5 khz), an A1- A2 EN kv Lökőfeszu ltség (1,2/50 μs) közös módusú EN kv 1 kv az A1- A2-nél differenciál módusú EN kv 0,5 kv Csatlakozások /42/50 Meghúzási nyomaték 0,5 Nm 0,8 Nm Max. beköthető tömör vezető 1x6/2x2,5 mm 2 1x10/2x14 AWG 1x6/2x4 mm 2 1x10/2x12 AWG vezetékkeresztmetszet sodrott vezető 1x4/2x1,5 mm 2 1x12/2x16 AWG 1x4/2x2,5 mm 2 1x12/2x14 AWG Vezetékcsupaszítási hossz 7 mm 9 mm 5

6 eavatkozó - és jelzőmodulok ekötési vázlatok - a vezérlés és a vezérelt folyamat közötti modulok Típus Típus Vezérlés, PLC Típus Vezérelt folyamat Típus Vezérlés, PLC Típus Vezérelt folyamat Típus Vezérlés, PLC Típus Vezérelt folyamat Analóg kimeneti jel Analóg bemeneti jel Az A (automatikus u zem) kapcsolóállásban a vezérlésnek az Y in - A2 bemeneten megjelenő analóg jele változtatás nélku l keru l az Y out - A2 kimenetre. A H (Hand/kézi) kapcsolóállásban a % jelű potenciométerrel beállított (0...10) V DC nagyságú vezérlő jel keru l az Y out - A2 kimenetre. 6 Vezérlés, PLC Típus Vezérelt folyamat

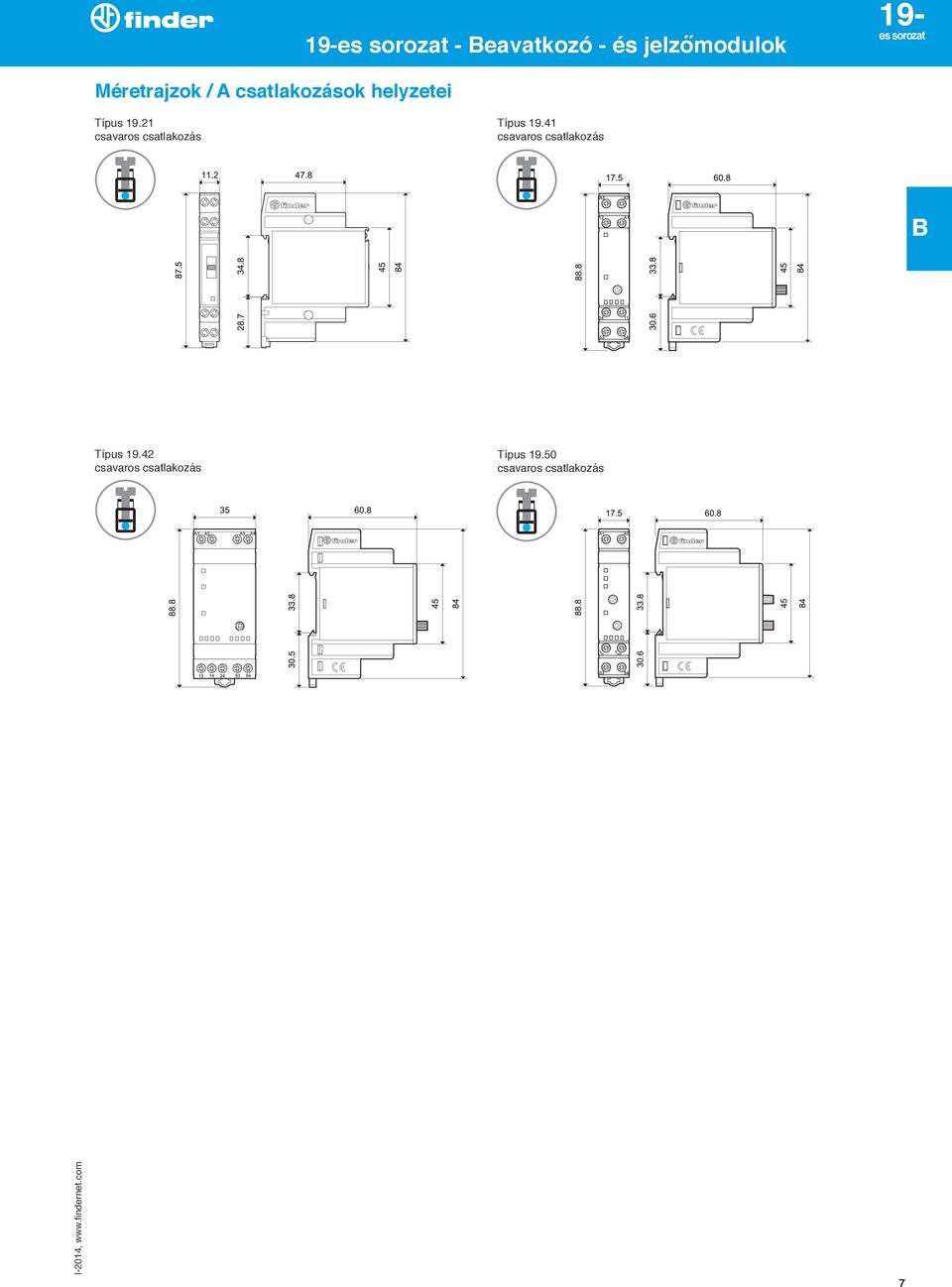

7 19- - eavatkozó - és jelzőmodulok 19- Méretrajzok / A csatlakozások helyzetei Típus csavaros csatlakozás Típus csavaros csatlakozás Típus csavaros csatlakozás Típus csavaros csatlakozás 7

8 eavatkozó - és jelzőmodulok Tartozékok Felirati tábla a es modulhoz, 40 címke, (8x10) mm, nyomtatóval feliratozható Azonosító címke a 19.41, -42, -50-es modulokhoz, 72 címke, (6x12) mm, nyomtatóval feliratozható Azonosító címke a 19.41, -42, -50-es modulokhoz, 1 címke, (17x25,5) mm Rögzítőtalp szerelőlapra szereléshez a 19.21, -41, -50-es modulokhoz, 17,5 mm széles Rögzítőtalp szerelőlapra szereléshez a es modulhoz, 35 mm széles

9 19- - eavatkozó - és jelzőmodulok 19- Alkalmazási tudnivalók eavatkozó-modulok Az irodák, szállodák, lakóházak vagy az ipari alkalmazások biztonsági berendezéseivel, fűtésével, klimatizálásával, energiahasznosításával szemben támasztott követelmények állandóan nőnek és egyre összetettebb elektronikai rendszerek alkalmazásához vezetnek. De mi történik, ha ezek a rendszerek meghibásodnak és a karbantartó személyzet csak órákkal, napokkal később áll rendelkezésre? Az előrelátóan installált beavatkozó-modulok alkalmazásával az u zemeltető személyzet abba a helyzetbe keru l, hogy a zavarokat fel tudja ismerni és kézi beavatkozással a funkciót/u zemvitelt egészen addig fenntartsa, ameddig a hibát kijavítják. Auto-Off-On relé (Típus 19.21). Számos folyamatot elektronikus vezérlésekkel vagy PLC-kel automatikusan irányítanak. Az elektronika kiesésekor olyan lehetőséggel kell rendelkeznu nk, amely kézi beavatkozást tesz lehetővé, csökkentve ezzel a kárveszélyt. Ezt a lehetőséget nyújtja az Auto-Off-On relé, amely a vezérlő elektronika és a vezérelt folyamat között helyezkedik el és lehetővé teszi a hibás vezérlés áthidalását. Az elektronika meghibásodásakor a a vezérlést az u zemeltetési igényeknek megfelelően a homlokoldali On vagy Off kézi kapcsolóval E vagy KI tudjuk kapcsolni. Ez a kapcsoló az elektronika hibamentes állapotában Auto állásban van és a folyamatot pl. a PLC a kimenetén keresztu l vezérli. Fontos lehet azt is tudni, hogy a vezérlés automatikusan vagy kézzel történik. Ennek jelzésére a es típusnál a 1-2 visszajelző kontaktus használható. Digitális vezérlőmodulokat (19.41 és típusok) akkor alkalmaznak, ha a vezérlés vagy a szabályozás kiesésekor a szu kségu zemet kézi beavatkozással fenn kell tartani. Üzemzavar esetén pl. a jelzőmodul a felu gyeleti központban jelezheti, hogy melyik teru leten keletkezett a zavar. A felu gyelő személyzet pedig a helyszini kapcsolószekrényben a feliratok segítségével a kiesett vezérlést azonosíthatja. A es típusnál a homlokoldali u zemmód választókapcsolóval (állásai: A -O -H) lehet átkapcsolni automatikus u zemmódról (A állás) kikapcsolt állapotra (O=Off=KI állás) vagy kézi működtetésre (H állás), és egyidejűleg az kontaktussal pl. a hibás vezérlést lekapcsolhatjuk. A es típus 11-14, ill. a es típus és 13- kontaktusaival pl. H (kézi u zem) kapcsolóállásban a fűtést bekapcsolhatjuk és az O (Off=KI) állásban pedig kikapcsolhatjuk, így biztosítva kézi vezérléssel a fűtés fenntartását. A digitális kimeneti modul homloklapján világító zöld LED azt jelzi, hogy automatikus u zemben a terhelés (pl. a fűtés) bekapcsolt állapotban van. Ugyanez a LED sárgán villogva pedig a terhelés kézi vezérlését szignalizálja. A hibás vezérlés cseréje után a digitális kimeneti modulon a villogó sárga LED azt jelzi, hogy az u zemmód kiválasztó kapcsolóját A (automatikus u zem) állásba kell visszaállítani. A digitális kimeneti modulokat akkor lehet alkalmazni, ha a vezérlés kiesésekor a szu kségu zemet egy fokozatú (19.41-es típus) vagy két fokozatú (19.42-es típus) kézi vezérléssel kell fenntartani. Megjegyzés: Kétfokozatú vezérléseknél - pl. motorok csillag-delta indítása, ventilátorok pólusváltó kapcsolása, háromfázisú motorok forgásirányváltása - a két fokozat között legalább 50 ms átkapcsolási árammentes szu netet kell biztosítani. A es típusnál kézi u zemben a Low (I. fokozat)-ból a High (II. fokozat)-ba történő átkapcsolás között és fordítva > 80 ms árammentes szu netet kell tartani. Egyfázisú kondendenzátoros motorok forgásirányváltásakor ca. 300 ms árammentes szu netet kell tartani. Nagy tehetetlenségi nyomatékkal rendelkező motorok (pl. ventilátorok) védelme érdekében a II. fokozatból (magasabb fordulatszámú tartomány) csak akkor szabad az alacsonyabb fokozatba (kisebb fordulatszámú tartomány) visszakapcsolni, ha már a motor majdnem teljesen leállt. Analóg jeladó modulokat (Típus 19.50) akkor alkalmaznak, ha a vezérlés vagy szabályozás által adott (0...10) V DC nagyságú analóg jelet valamilyen okból (pl. a vezérlés vagy a szabályozás meghibásodásakor) manuálisan állítható analóg jellel kell helyettesítenu nk. Az analóg jeladó homlokoldali választókapcsolójának A (automatikus u zem) állásában a vezérlés (0...10) V DC szintű analóg jele keru l a modul Yin A2 bemenetére, és ez változtatás nélku l jelenik meg a modul Yout A2 kimenetén. A választókapcsoló H (kézi) állásában nem a vezérlés által adott analóg jel, hanem a homlokoldali forgókapcsolóval kézzel állítható analóg jel jelenik meg az Yout A2 kimeneten. Az u zemmódot kiválasztó kapcsoló H (kézi) állását villogó sárga LED jelzi, az visszajelző kontaktus nyitott állása pedig hasznos villamos információt ad. A vezérlés által adott vagy a kézzel beállított analóg jel nagyságát a homlokoldali három zöld LED jelzi a >25%, >50% és >75% tartományokban. Az analóg jeladó modul tehát lehetővé teszi, hogy a vezérlés vezérlő jelét kézzel felu lírjuk akár azért, mert valamilyen oknál fogva kézzel kell beavatkozni a vezérlési folyamatba vagy akár azért, mert az automatika nem működik kifogástalanul. 9
