1 PULSER triak szabályzó egy- vagy kétfázisú elektromos fűtőelemek folyamatos teljesítmény szabályozására Szerelési, üzemeltetési útmutató ÁLTALÁNOS LEÍRÁS A PULSER egy-, vagy két-fázisú elektromos fűtőelemek szabályzására tervezett triak félvezető típusú komplett szabályzó egység. A szabályzót egy- vagy két fázisra lehet kötni. A PULSER egy komplett szabályzó egység beépített érzékelővel és alapjel állítással. Külső légcsatornába épített, vagy helyiségbe telepített hőmérsékletérzékelő, illetve külső alapjel állító is alkalmazható a készülékhez. Szabályozási tartomány: 3,6 kw (230 V), illetve 6,4 kw (400 V). Automatikus alkalmazkodás a szabályozási funkcióhoz: P vagy PI szabályozás. Automatikus alkalmazkodás az alkalmazott feszültséghez: V tartományban. Beállítható éjszakai fűtéscsökkentés: 0 10 K. MŰKÖDÉS A PULSER egy- ill. két-fázisú elektromos fűtőelemek folyamatos szabályzására szolgáló triak szabályzó. Elsősorban falra szerelve ajánlott alkalmazni a villamos tápegység és a fűtőelem közé bekötve. A PULSER beépített hőmérséklet szabályzója a légcsatornába épített, vagy a helyiségbe telepített külső hőmérséklet érzékelő jele alapján szabályozza a fűtőelemet. Amennyiben az adott helyiség hőmérséklete alapján kívánjuk a fűtőelemet szabályozni, felhasználható a készülékbe épített hőmérsékletérzékelő is, így nem szüksége külső érzékelőt alkalmazni. Tel: Fax: Reg. No.

2 2 Működés A PULSER a szabályzást a teljes teljesítmény KI-BE kapcsolásával valósítja meg. A ki- és bekapcsolt állapot időtartamának aránya 1-100% között változtatható a fűtési teljesítmény igények megfelelően. Pl. BE = 30 sec és KI = 30 sec esetén a leadott teljesítmény a névleges teljes teljesítmény 50%-a lesz. A teljes ciklusidő rögzített: kb. 60 sec. A megfelelő teljesítményszabályzás a fűtési költségek optimalizálását, és megfelelő komfortérzetet eredményez. Mivel a kapcsolásokat félvezető triak végzi, nincsenek a készülékben mozgó, kopó alkatrészek, így megbízható működés és hosszú élettartam várható. Az áramot mindig 0 fázisszögnél kapcsolja be a készülék az RFI hálózati interferencia zavarok elkerülése érdekében. A PULSER automatikusan kiválasztja a szabályozott rendszer dinamikájának megfelelő szabályozási módot: P vagy PI szabályzás. Szabályozás a befújt levegő hőmérsékletére (PI) A PULSER gyors hőmérsékletváltozások esetén PI szabályzóként működik, rögzített 20 K arányossági sávval és 6 perces időtaggal. Szabályozás a helyiség hőmérsékletére (P) A PULSER lassú hőmérsékletváltozások esetén P szabályzóként működik, rögzített 2 K arányossági sávval. Éjszakai fűtéscsökkentés A PULSER külső időkapcsoló alkalmazásával képes az éjszakai fűtőteljesítmény visszaszabályozására. Az illető kontaktus zárásával a nappali alapjelet 0 10 K beállítható értékkel csökkenti. Nagyobb fűtőelemek szabályzása Amikor a fűtőelem teljesítménye nagyobb, mint a PULSER szabályozási tartománya, a fűtőelem teljesítményét meg kell osztani, és az elem szabályzását PULSER és PUSER-ADD együttes alkalmazásával kell megoldani. Minimum és maximum korlát beállítása Amennyiben követelmény a befújt levegő hőmérséklete minimum vagy maximum értékének korlátozása, PULSER-M készüléket kell alkalmazni. ALKALMAZÁS Elektromos fűtőelemek szabályzására légkondicionáló vagy szellőtető rendszerekben. Egy PULSER-rel szabályozott elektromos fűtőelem a helyiségben, vagy a befúvó légcsatornába elhelyezett érzékelő jele alapján nagy pontossággal biztosítja a szükséges léghőmérsékletet.

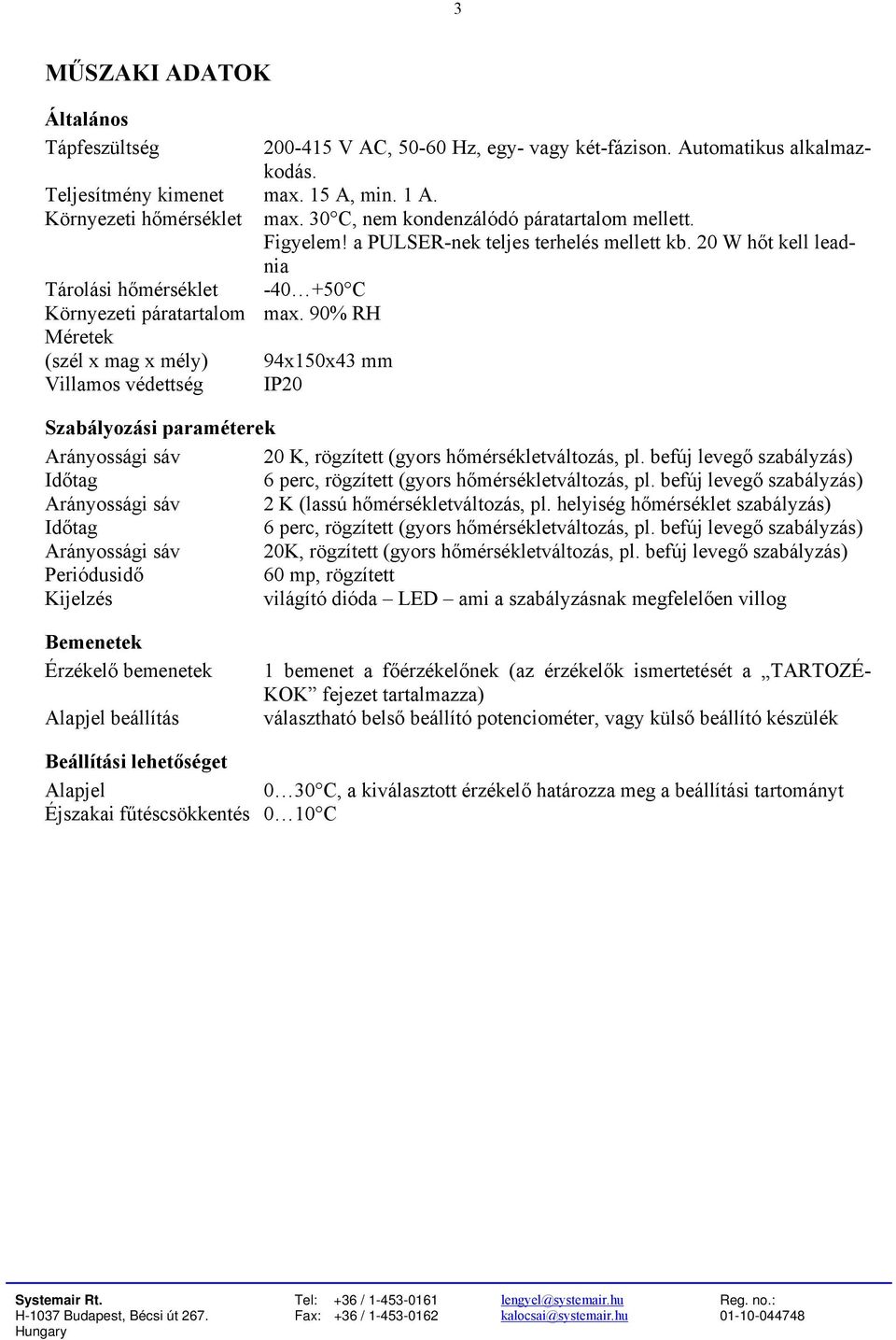

3 3 MŰSZAKI ADATOK Általános Tápfeszültség Teljesítmény kimenet max. 15 A, min. 1 A. Környezeti hőmérséklet Tárolási hőmérséklet C Környezeti páratartalom max. 90% RH Méretek (szél x mag x mély) 94x150x43 mm Villamos védettség IP V AC, Hz, egy- vagy két-fázison. Automatikus alkalmazkodás. max. 30 C, nem kondenzálódó páratartalom mellett. Figyelem! a PULSER-nek teljes terhelés mellett kb. 20 W hőt kell leadnia Szabályozási paraméterek Arányossági sáv 20 K, rögzített (gyors hőmérsékletváltozás, pl. befúj levegő szabályzás) Időtag 6 perc, rögzített (gyors hőmérsékletváltozás, pl. befúj levegő szabályzás) Arányossági sáv 2 K (lassú hőmérsékletváltozás, pl. helyiség hőmérséklet szabályzás) Időtag 6 perc, rögzített (gyors hőmérsékletváltozás, pl. befúj levegő szabályzás) Arányossági sáv 20K, rögzített (gyors hőmérsékletváltozás, pl. befúj levegő szabályzás) Periódusidő 60 mp, rögzített Kijelzés világító dióda LED ami a szabályzásnak megfelelően villog Bemenetek Érzékelő bemenetek Alapjel beállítás 1 bemenet a főérzékelőnek (az érzékelők ismertetését a TARTOZÉ- KOK fejezet tartalmazza) választható belső beállító potenciométer, vagy külső beállító készülék Beállítási lehetőséget Alapjel 0 30 C, a kiválasztott érzékelő határozza meg a beállítási tartományt Éjszakai fűtéscsökkentés 0 10 C

4 4 BEKÖTÉSEK Tápfeszültség és terhelés Belső érzékelő és alapjel állító Külső érzékelő és belső alapjel állító Helyiség hőmérséklet szabályzás TG-R4XX érzékelővel és alapjel állítóval Külső érzékelő és TG-R4XX alapjel állító Külső érzékelő és TBI-XX potenciométer alapjel állító Éjszakai fűtéscsökkentés

5 5 ÉRZÉKELŐK TG-R430 Falra szerelhető helyiség hőmérsékletérzékelő alapjel beállító potenciométerrel. Az állítógombot a fedőlap alatt elhelyezett csavarral lehet rögzíteni, megakadályozva a beállított érték elállítását. Érzékelési tartomány 0-30 C Méret 86 x 86 x 30 mm IP30 TG-R530 Falra szerelhető helyiség hőmérsékletérzékelő. Érzékelési tartomány 0-30 C Méret 86 x 86 x 30 mm IP30 TG-K330 / 350 / 360 Légcsatornába építhető hőmérsékletérzékelő 40 mmes rögzítő gallérral. A benyúlási hossz 15 és 130 mm között változtatható. Érzékelési tartomány C C C IP20 Gyártó REGIN AB Bangårdsvägen 35 SE Kållered Bécsi út 267. Tel: Tel: Magyarországi képviselő H-1037 Budapest Fax: Fax: info@regin.se Honlap:
