1 A rendszerbe foglalt reléprogram, 1954 óta 77-es sorozat Elektronikus (SSR) relék Szilárdtest relék optocsatolóval, bekapcsolás a feszültség nullátmeneténél vagy nem szinkronizált módon

2

3 77-es sorozat - Elektronikus (SSR) relék 5 A Elektronikus (SSR) relék (optocsatolók), kimenet: 5 A / 240 V AC, bekapcsolás a feszültség nullátmenetében vagy a feszültség pillanatnyi értékénél AC kimenet (ellenpárhuzamos tirisztorokkal) DC vagy AC bemenet Lökôfeszültség állóság a bemenet és a kimenet között: 5 kv (1,2 / 50 µs) Nagy kapcsolási szám, nincs érintkezôfogyás Nincs kapcsolási zaj Kis bemeneti teljesítmény TH 35-ös szerelôsínre (EN 60715) rögzíthetô csavaros csatlakozás x.xxx.8050 Bekapcsolás a feszültség nullátmeneténél kisebb bekapcsolási áram világítási áramkörök kapcsolására induktív terhelések kapcsolására: cos > 0,6, > 25 VA kapacitiv terhelések kapcsolására x.xxx.8051 Bekapcsolás nem szinkronizált módon közepes terhelések kapcsolására nagy kapcsolási gyakoriság ohmos terhelések kapcsolásra > 25 VA induktív terhelések kapcsolásra: cos < 0,6, > 25 VA Terhelés Terhelés * Lásd az L77-3 számú diagramot a 3. oldalon ** Lásd az L77-1 és L77-2 diagramokat a 3. oldalon Kimeneti áramkör jellemzôi Érintkezôk kialakítása Tartós határáram / max. bekapcs. áram (10*ms) A Névleges feszültség V AC (50/60 Hz) Kapcsolási feszültségtartomány V AC (50/60 Hz) Max. záróirányú feszültség V DC Névleges áram AC7a szerint (cos = 0,8) A Névleges áram AC 15 szerint A Egyfázisú motorterhelés AC3 (230 V AC) kw Megengedett érintk. terh. (230 V AC): izzólámpák W kompakt fénycsô (energiatakarékos lámpa) W fénycsô elektronikus elôtéttel (EVG) W fénycsô hagyományos elôtéttel (kompenzált) W Legkisebb kapcsolási áram 230 V-on ma Max. szivárgóáram 230 V-on ma Max. feszültségesés 25 ºC-on és 5 A/100 ma-nél V Bemeneti áramkör jellemzôi Névleges feszültség értékek V AC (50/60 Hz) (U N ) V DC Névleges teljesítmény VA (50 Hz)/W Mûködési tartomány V AC (50/60 Hz) V DC Elejtési feszültség V AC (50/60 Hz)/DC Mûszaki adatok Villamos élettartam ciklus Meghúzási / elejtési idô ms Lökôfesz. állóság a vezérlô/kimeneti oldal között (1,2/50µs) kv Környezeti hômérséklet tartomány C Védettségi mód Tanúsítványok: Elvi kapcsolási rajz (ZC = a feszültség nullátmenetében kapcsol) Elvi kapcsolási rajz (R = nem szinkronizált módon, a feszültség tetszôleges pillanatnyi értékénél kapcsol) 1 NO (záróérintkezô) 1 NO (záróérintkezô) 5/300 * 5/300 * , ,5 3,5 0,85 / 1,5 0,85 / 1, ,6 / 0,5 3,6 / 0,3 0,6 / 0,5 3,6 / 0, ,8 32 9,8 32 2,4 24 2, / 12 9 / ** ** IP20 IP20 1

4 77-es sorozat - Elektronikus (SSR) relék 5 A Rendelési információk Példa: 77-es sorozat, elektronikus (SSR) relék, 1 NO 5 A AC, bemeneti feszültség ( ) V AC, bekapcsolás a feszültség nullátmeneténél Sorozat Típus 0 = 17,5 mm széles Kimenet 1 = 1 NO (záróérintkezô) Bemenet 8 = AC (50/60 Hz) 0 = DC / AC (50/60 Hz) Névleges bemeneti feszültség 024 = (12 24) V DC 24 V AC 230 = ( ) V AC Bekapcsolási mód 0 = a feszültség nullátmeneténél 1 = a feszültség pillanatnyi értékénél Kimenet tartós határárama 05 = 5 A Kimenet névleges feszültsége 8 = AC (60 240) V Összes kivitel / Készülék szélessége / 17,5 mm / 17,5 mm / 17,5 mm / 17,5 mm Általános jellemzôk Szigetelési tulajdonságok Próbafeszültség AC Próbafesz. lökô (1,2/50 µs) Feszültség állóság a bemenet és a kimenet között V 5 kv EMC-zavartûrés A vizsgálat fajtája Szabvány x x Elektrosztatikus kisülés az érintkezôkön keresztül EN kv a levegôn keresztül EN kv Elektromágneses HF-mezô ( ) MHz EN V/m Gyorstranziens (burst) (5-50 ns, 5 khz és 100 khz) az A1 - A2-nél EN kv 4 kv Lökôfeszültség (1,2/50 µs) közös módusú EN kv 4 kv az A1 - A2-nél differenciál módusú EN kv 4 kv Egyéb mûszaki adatok Max. kapcsolási gyakoriság 5 A-nél és 50 % ED*-nél ciklus/h Max. kapcsolási gyakoriság 1 A, AC 15 és 50 % ED*-nél ciklus/h Max. kapcsolási gyakoriság 0,5 A, AC 15 és 50 % ED*-nél ciklus/h Hôleadás a környezet felé terhelôáram nélkül W 0,5 tartós határáramnál W 4,0 A feszültségemelkedés kritikus meredeksége du/dt 125 ºC-nál V/µs > Az áramemelkedés kritikus meredeksége di/dt 125 ºC-nál A/µs > 50 Határterhelési integrál I²t (t = 10 ms) A²s 450 Csatlakozások adatai Meghúzási nyomaték Nm 0,8 Max. beköthetô vezetékkeresztmetszet tömör vezetô sodrott vezetô mm 2 1x6 / 2x4 1x4 / 2x2,5 AWG 1x10 / 2x12 1x12 / 2x14 Vezetékcsupaszítási hossz mm 9 *ED: megengedett relatív bekapcsolva tartási idô: a bekapcsolt (vezérelt bemenet) állapotú idô és a teljes periódusidô közötti %-os arányszám. 2

5 77-es sorozat - Elektronikus (SSR) relék 5 A Bementi oldal mûszaki jellemzôi 24 V AC/DC vagy 230 V AC vezérlôfeszültségû kivitelek adatai LED-es állapotjelzés Névleges- Bemeneti- Mûködési tartomány Elejtési Bemeneti Vezérlôfeszültség kód AC DC feszültség impedancia áram LED U N U min U max U min U max (AC/DC) IU N -nél V V V V V V W ma ,8 32 2, Vezérlôfeszültség nincs bekapcsolva bekapcsolva Kimeneti oldal mûszaki jellemzôi L77-1 Kimeneti terhelhetôség x típus, vezérlôfeszültség: 32 V DC A kimenet tartós határárama a környezeti hômérséklet függvényében L77-2 Kimeneti terhelhetôség x típus, vezérlôfeszültség 265 V AC A kimenet tartós határárama a környezeti hômérséklet függvényében I - relék szorosan egymás mellett rögzítve, közöttük nincs távolság II - A szomszédos relék között 9 mm távolság van III - A relé környezetében nincs más hôleadó készülék L77-3 Kimeneti terhelhetôség A max. bekapcsolási áram (AC) az idô függvényében Tekintettel a kompakt fénycsövek belsô ellenállására és alacsony áramára, a x.xxx.8050 típusú relével 20 W-os kompakt fénycsôbôl ca. 40 darab, 2x36 W-os elektronikus elôtéttel rendelkezô fénycsôbôl ca. 14 darab kapcsolható. 1- Hidegüzem (környezeti hômérséklet = 23 ºC, a megelôzô 15 percben a kimenet árammentes volt) 2 - Melegüzem (környezeti hômérséklet = 50 ºC, a kapcsolást megelôzôen a kimenetet tartósan 5 A áram terhelte) 3

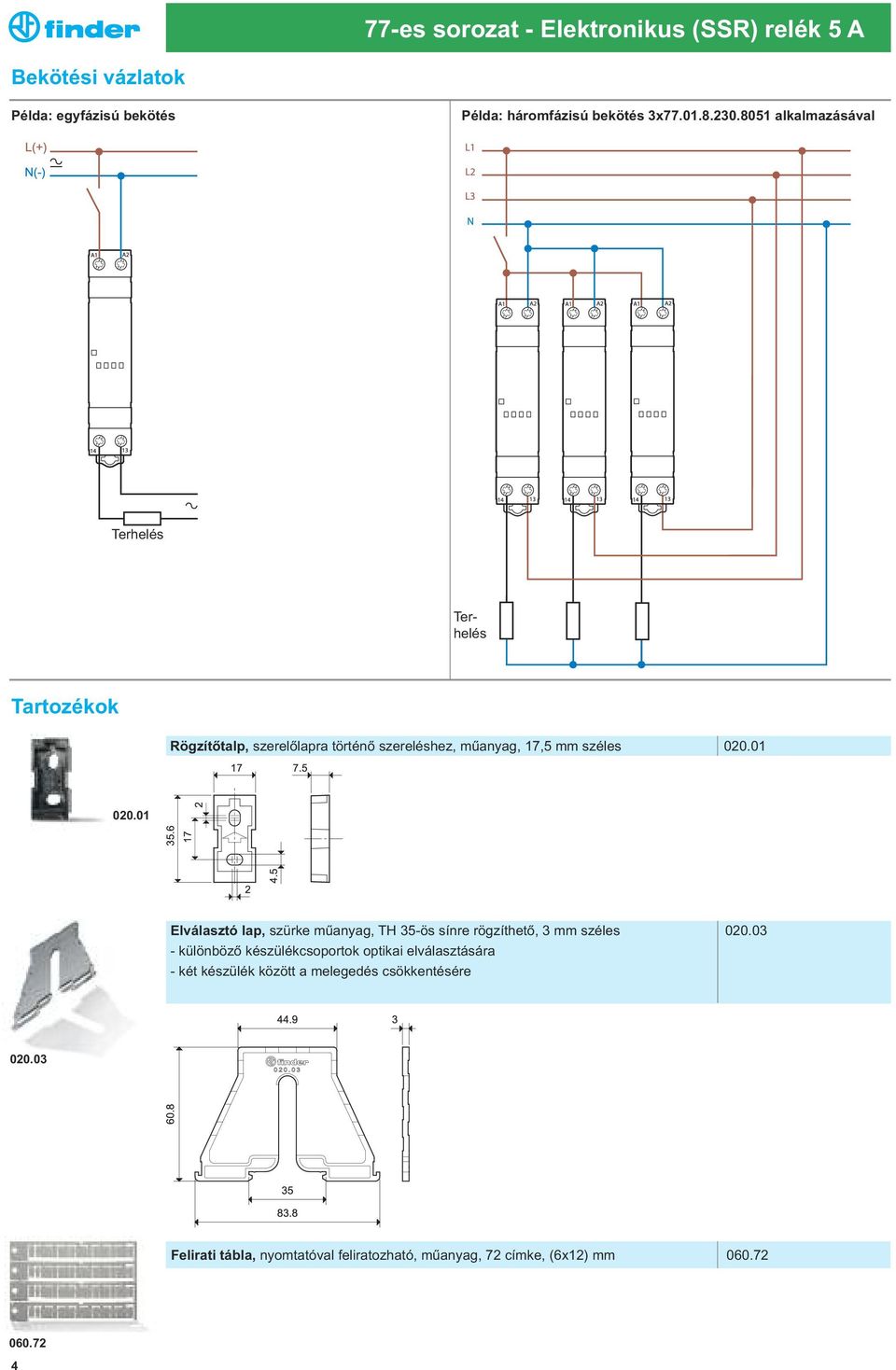

6 77-es sorozat - Elektronikus (SSR) relék 5 A Bekötési vázlatok Példa: egyfázisú bekötés Példa: háromfázisú bekötés 3x alkalmazásával Terhelés Terhelés Tartozékok Rögzítôtalp, szerelôlapra történô szereléshez, mûanyag, 17,5 mm széles Elválasztó lap, szürke mûanyag, TH 35-ös sínre rögzíthetô, 3 mm széles különbözô készülékcsoportok optikai elválasztására - két készülék között a melegedés csökkentésére Felirati tábla, nyomtatóval feliratozható, mûanyag, 72 címke, (6x12) mm

7
