7L sorozat - Kapcsolószekrények LED-es világítása

Átírás

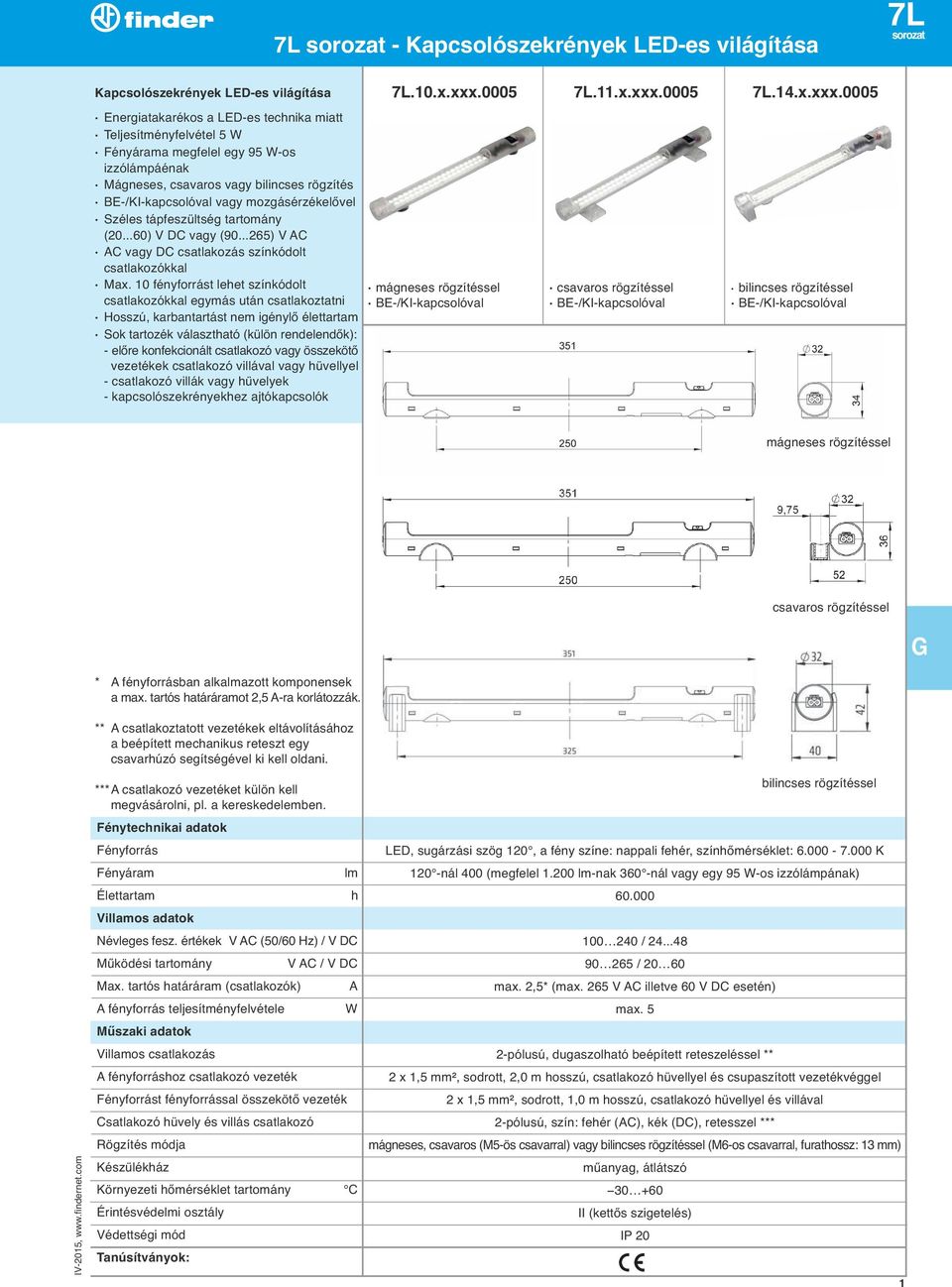

1 7L - Kapcsolószekrények LED-es világítása 7L Kapcsolószekrények LED-es világítása Energiatakarékos a LED-es technika miatt Teljesítményfelvétel 5 W Fényárama megfelel egy 95 W-os izzólámpáénak Mágneses, csavaros vagy bilincses rögzítés BE-/KI-kapcsolóval vagy mozgásérzékelővel Széles tápfeszu ltség tartomány ( ) V DC vagy ( ) V AC AC vagy DC csatlakozás színkódolt csatlakozókkal Max. 10 fényforrást lehet színkódolt csatlakozókkal egymás után csatlakoztatni Hosszú, karbantartást nem igénylő élettartam Sok tartozék választható (ku lön rendelendők): - előre konfekcionált csatlakozó vagy összekötő vezetékek csatlakozó villával vagy hu vellyel - csatlakozó villák vagy hu velyek - kapcsolószekrényekhez ajtókapcsolók 7L.10.x.xxx L.11.x.xxx L.14.x.xxx.0005 BE-/KI-kapcsolóval BE-/KI-kapcsolóval BE-/KI-kapcsolóval * A fényforrásban alkalmazott komponensek a max. tartós határáramot 2,5 A-ra korlátozzák. ** A csatlakoztatott vezetékek eltávolításához a beépített mechanikus reteszt egy csavarhúzó segítségével ki kell oldani. ***A csatlakozó vezetéket ku lön kell megvásárolni, pl. a kereskedelemben. Fénytechnikai adatok Fényforrás Fényáram lm Élettartam h Villamos adatok Névleges fesz. értékek V AC (50/60 Hz) / V DC Működési tartomány V AC / V DC Max. tartós határáram (csatlakozók) A A fényforrás teljesítményfelvétele W Műszaki adatok Villamos csatlakozás A fényforráshoz csatlakozó vezeték Fényforrást fényforrással összekötő vezeték Csatlakozó hu vely és villás csatlakozó Rögzítés módja Készu lékház Környezeti hőmérséklet tartomány C Érintésvédelmi osztály Védettségi mód Tanúsítványok: LED, sugárzási szög 120, a fény színe: nappali fehér, színhőmérséklet: K 120 -nál 400 (megfelel lm-nak 360 -nál vagy egy 95 W-os izzólámpának) / / max. 2,5* (max. 265 V AC illetve 60 V DC esetén) max. 5 2-pólusú, dugaszolható beépített reteszeléssel ** 2 x 1,5 mm², sodrott, 2,0 m hosszú, csatlakozó hu vellyel és csupaszított vezetékvéggel 2 x 1,5 mm², sodrott, 1,0 m hosszú, csatlakozó hu vellyel és villával 2-pólusú, szín: fehér (AC), kék (DC), retesszel *** mágneses, csavaros (M5-ös csavarral) vagy (M6-os csavarral, furathossz: 13 mm) műanyag, átlátszó II (kettős szigetelés) IP 20 1

2 7L 7L - Kapcsolószekrények LED-es világítása Kapcsolószekrények LED-es világítása Energiatakarékos a LED-es technika miatt Teljesítményfelvétel 5 W Fényárama megfelel egy 95 W-os izzólámpáénak Mágneses, csavaros vagy bilincses rögzítés BE-/KI-kapcsolóval vagy mozgásérzékelővel Széles tápfeszu ltség tartomány ( ) V DC vagy ( ) V AC AC vagy DC csatlakozás színkódolt csatlakozókkal Max. 10 fényforrást lehet színkódolt csatlakozókkal egymás után csatlakoztatni Hosszú, karbantartást nem igénylő élettartam Sok tartozék választható (ku lön rendelendők): - előre konfekcionált csatlakozó vagy összekötő vezetékek csatlakozó villával vagy hu vellyel - csatlakozó villák vagy hu velyek - kapcsolószekrényekhez ajtókapcsolók 7L.12.x.xxx L.13.x.xxx L.15.x.xxx.0005 mozgásérzékelővel mozgásérzékelővel bilincses rögzítés mozgásérzékelővel * A fényforrásban alkalmazott komponensek a max. tartós határáramot 2,5 A-ra korlátozzák. ** A csatlakoztatott vezetékek eltávolításához a beépített mechanikus reteszt egy csavarhúzó segítségével ki kell oldani. *** A csatlakozó vezetéket ku lön kell megvásárolni, pl. a kereskedelemben. Fénytechnikai adatok Fényforrás Fényáram lm Élettartam h Villamos adatok Névleges fesz. értékek V AC (50/60 Hz) / V DC Működési tartomány V AC / V DC Max. tartós határáram (csatlakozók) A A fényforrás teljesítményfelvétele W Műszaki adatok A LED-es fényforrás kikapcsolási késleltetése min A mozgásérzékelés tartománya m Villamos csatlakozás A fényforráshoz csatlakozó vezeték Fényforrást fényforrással összekötő vezeték Csatlakozó hu vely és villás csatlakozó Rögzítés módja Készu lékház Környezeti hőmérséklet tartomány C Érintésvédelmi osztály Védettségi mód Tanúsítványok: 2 LED, sugárzási szög 120, a fény színe: nappali fehér, színhőmérséklet: K 120 -nál 400 (megfelel lm-nak 360 -nál vagy egy 95 W-os izzólámpának) / / max. 2,5* (bei max. 265 V AC bzw. bei 60 V DC) max. 5 5 (fixen beállítva) kb. 2 2-pólusú, dugaszolható beépített reteszeléssel ** 2 x 1,5 mm², sodrott, 2,0 m hosszú, csatlakozó hu vellyel és csupaszított vezetékvéggel 2 x 1,5 mm², sodrott, 1,0 m hosszú, csatlakozó hu vellyel és villával 2-pólusú, szín: fehér (AC), kék (DC), retesszel *** mágneses, csavaros (M5-ös csavarral), vagy bilincses rögzítés (M6-os csavarral, furathossz: 13 mm) műanyag, átlátszó II (kettős szigetelés) IP 20

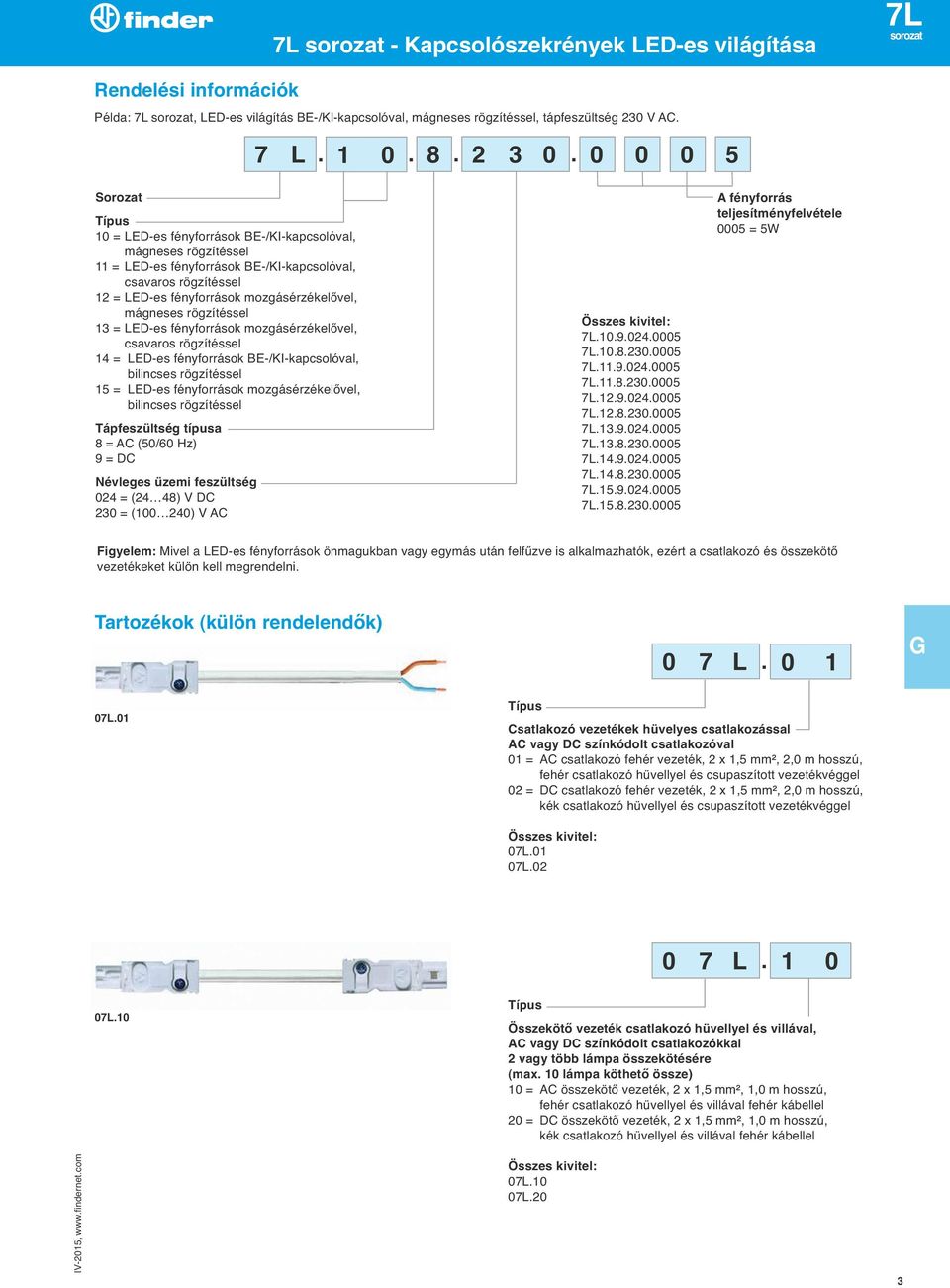

3 7L - Kapcsolószekrények LED-es világítása 7L Rendelési információk Példa: 7L, LED-es világítás BE-/KI-kapcsolóval,, tápfeszu ltség 230 V AC. 7 L Sorozat 10 = LED-es fényforrások BE-/KI-kapcsolóval, 11 = LED-es fényforrások BE-/KI-kapcsolóval, 12 = LED-es fényforrások mozgásérzékelővel, 13 = LED-es fényforrások mozgásérzékelővel, 14 = LED-es fényforrások BE-/KI-kapcsolóval, 15 = LED-es fényforrások mozgásérzékelővel, Tápfeszu ltség típusa 8 = AC (50/60 Hz) 9 = DC Névleges u zemi feszu ltség 024 = (24 48) V DC 230 = ( ) V AC Összes kivitel: 7L L L L L L L L L L L L A fényforrás teljesítményfelvétele 0005 = 5W Figyelem: Mivel a LED-es fényforrások önmagukban vagy egymás után felfűzve is alkalmazhatók, ezért a csatlakozó és összekötő vezetékeket ku lön kell megrendelni. Tartozékok (ku lön rendelendők) 0 7 L L.01 Csatlakozó vezetékek hu velyes csatlakozással AC vagy DC színkódolt csatlakozóval 01 = AC csatlakozó fehér vezeték, 2 x 1,5 mm², 2,0 m hosszú, fehér csatlakozó hu vellyel és csupaszított vezetékvéggel 02 = DC csatlakozó fehér vezeték, 2 x 1,5 mm², 2,0 m hosszú, kék csatlakozó hu vellyel és csupaszított vezetékvéggel Összes kivitel: 07L.01 07L L L.10 Összekötő vezeték csatlakozó hu vellyel és villával, AC vagy DC színkódolt csatlakozókkal 2 vagy több lámpa összekötésére (max. 10 lámpa köthető össze) 10 = AC összekötő vezeték, 2 x 1,5 mm², 1,0 m hosszú, fehér csatlakozó hu vellyel és villával fehér kábellel 20 = DC összekötő vezeték, 2 x 1,5 mm², 1,0 m hosszú, kék csatlakozó hu vellyel és villával fehér kábellel Összes kivitel: 07L.10 07L.20 3

4 7L 7L - Kapcsolószekrények LED-es világítása Tartozékok (ku lön rendelendők) 0 7 L L.11 07L.12 Csatlakozó villák és hu velyek összekötő vezetékekhez, AC vagy DC színkódolással, 2 eres kábelhez (2 x 1,5 mm²), pl. H05VV-F, 2 x 1,5 mm² 11 = csak hu vely, fehér, AC feszu ltségre 12 = csak villa, fehér, AC feszu ltségre 13 = csak hu vely, kék, DC feszu ltségre 14 = csak villa, kék, DC feszu ltségre Összes hu vely: 07L.11 07L.13 Összes villa: 07L.12 07L L Méretrajzok 07L.90.xx Ajtókapcsolók 90 = a kapcsolószekrény vázához rögzíthetők, a mechanikai beállítás széles tartományban változtatható Érintkezők kialakítása 01 = 1 CO (váltóérintkező), 10 A 02 = 1 NC (nyitóérintkező), 10 A 03 = 1 NO (záróérintkező), 10 A Érintkezők jellemzői 07L L L Érintkezők kialakítása 1 CO (váltóé.) 1 NC (nyitóé.) 1 NO (záróé.) Tartós határáram A Névleges feszu ltség V AC Max. terhelhetőség AC1 szerint VA Villamos élettartam AC1-nél > kapcsolási ciklus Műszaki adatok Villamos csatlakozás 4-pólusú csavaros kapcsok Csatlakozások meghúzási nyomatéka Nm max. 0,5 Csatlakozó vezeték köpenyszigetelt, sodrott, kéterű Beköthető vezetékkeresztmetszet mm² 0,75...1,5 (érvéghu vellyel) Rögzítés módja csavaros (M5) Készu lékház műanyag, szu rke/fekete, UL94 V-0 Beépítési helyzet tetszőleges Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II (kettős szigetelés) Védettségi mód IP 20 Tanúsítványok: Bekötési vázlatok váltóérintkező nyitóérintkező záróérintkező 4

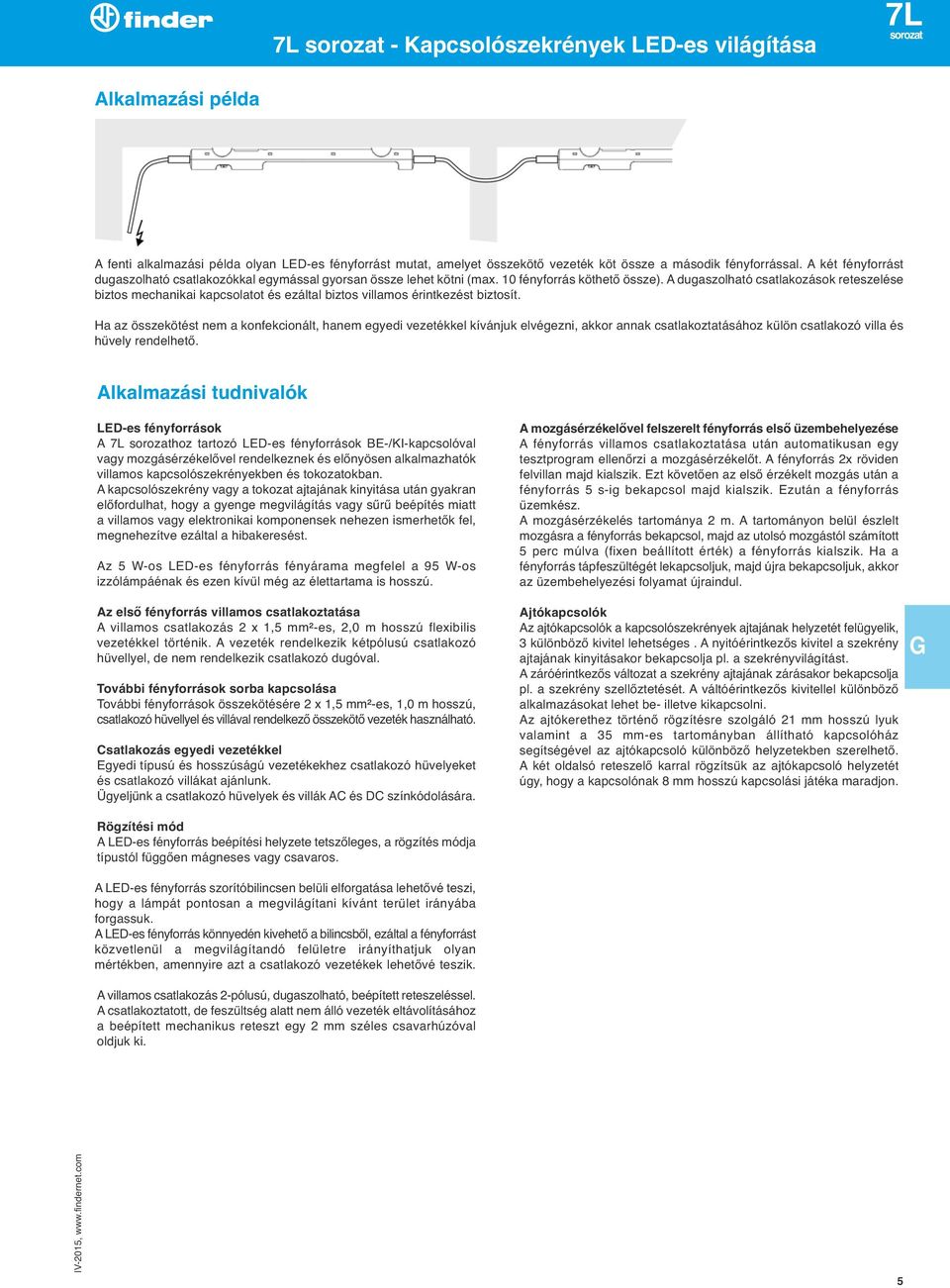

5 7L - Kapcsolószekrények LED-es világítása 7L Alkalmazási példa A fenti alkalmazási példa olyan LED-es fényforrást mutat, amelyet összekötő vezeték köt össze a második fényforrással. A két fényforrást dugaszolható csatlakozókkal egymással gyorsan össze lehet kötni (max. 10 fényforrás köthető össze). A dugaszolható csatlakozások reteszelése biztos mechanikai kapcsolatot és ezáltal biztos villamos érintkezést biztosít. Ha az összekötést nem a konfekcionált, hanem egyedi vezetékkel kívánjuk elvégezni, akkor annak csatlakoztatásához ku lön csatlakozó villa és hu vely rendelhető. Alkalmazási tudnivalók LED-es fényforrások A 7L hoz tartozó LED-es fényforrások BE-/KI-kapcsolóval vagy mozgásérzékelővel rendelkeznek és előnyösen alkalmazhatók villamos kapcsolószekrényekben és tokozatokban. A kapcsolószekrény vagy a tokozat ajtajának kinyitása után gyakran előfordulhat, hogy a gyenge megvilágítás vagy sűrű beépítés miatt a villamos vagy elektronikai komponensek nehezen ismerhetők fel, megnehezítve ezáltal a hibakeresést. Az 5 W-os LED-es fényforrás fényárama megfelel a 95 W-os izzólámpáénak és ezen kívu l még az élettartama is hosszú. Az első fényforrás villamos csatlakoztatása A villamos csatlakozás 2 x 1,5 mm²-es, 2,0 m hosszú flexibilis vezetékkel történik. A vezeték rendelkezik kétpólusú csatlakozó hu vellyel, de nem rendelkezik csatlakozó dugóval. További fényforrások sorba kapcsolása További fényforrások összekötésére 2 x 1,5 mm²-es, 1,0 m hosszú, csatlakozó hu vellyel és villával rendelkező összekötő vezeték használható. Csatlakozás egyedi vezetékkel Egyedi típusú és hosszúságú vezetékekhez csatlakozó hu velyeket és csatlakozó villákat ajánlunk. Ügyelju nk a csatlakozó hu velyek és villák AC és DC színkódolására. Rögzítési mód A LED-es fényforrás beépítési helyzete tetszőleges, a rögzítés módja típustól fu ggően mágneses vagy csavaros. A LED-es fényforrás szorítóbilincsen belu li elforgatása lehetővé teszi, hogy a lámpát pontosan a megvilágítani kívánt teru let irányába forgassuk. A LED-es fényforrás könnyedén kivehető a bilincsből, ezáltal a fényforrást közvetlenu l a megvilágítandó felu letre irányíthatjuk olyan mértékben, amennyire azt a csatlakozó vezetékek lehetővé teszik. A villamos csatlakozás 2-pólusú, dugaszolható, beépített reteszeléssel. A csatlakoztatott, de feszu ltség alatt nem álló vezeték eltávolításához a beépített mechanikus reteszt egy 2 mm széles csavarhúzóval oldjuk ki. A mozgásérzékelővel felszerelt fényforrás első u zembehelyezése A fényforrás villamos csatlakoztatása után automatikusan egy tesztprogram ellenőrzi a mozgásérzékelőt. A fényforrás 2x röviden felvillan majd kialszik. Ezt követően az első érzékelt mozgás után a fényforrás 5 s-ig bekapcsol majd kialszik. Ezután a fényforrás u zemkész. A mozgásérzékelés tartománya 2 m. A tartományon belu l észlelt mozgásra a fényforrás bekapcsol, majd az utolsó mozgástól számított 5 perc múlva (fixen beállított érték) a fényforrás kialszik. Ha a fényforrás tápfeszu ltégét lekapcsoljuk, majd újra bekapcsoljuk, akkor az u zembehelyezési folyamat újraindul. Ajtókapcsolók Az ajtókapcsolók a kapcsolószekrények ajtajának helyzetét felu gyelik, 3 ku lönböző kivitel lehetséges. A nyitóérintkezős kivitel a szekrény ajtajának kinyitásakor bekapcsolja pl. a szekrényvilágítást. A záróérintkezős változat a szekrény ajtajának zárásakor bekapcsolja pl. a szekrény szellőztetését. A váltóérintkezős kivitellel ku lönböző alkalmazásokat lehet be- illetve kikapcsolni. Az ajtókerethez történő rögzítésre szolgáló 21 mm hosszú lyuk valamint a 35 mm-es tartományban állítható kapcsolóház segítségével az ajtókapcsoló ku lönböző helyzetekben szerelhető. A két oldalsó reteszelő karral rögzítsu k az ajtókapcsoló helyzetét úgy, hogy a kapcsolónak 8 mm hosszú kapcsolási játéka maradjon. 5
