Ipari csatlakozók PLUSCON Nehéz csatlakozók PLUSCON heavy

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Ipari csatlakozók PLUSCON Nehéz csatlakozók PLUSCON heavy"

Átírás

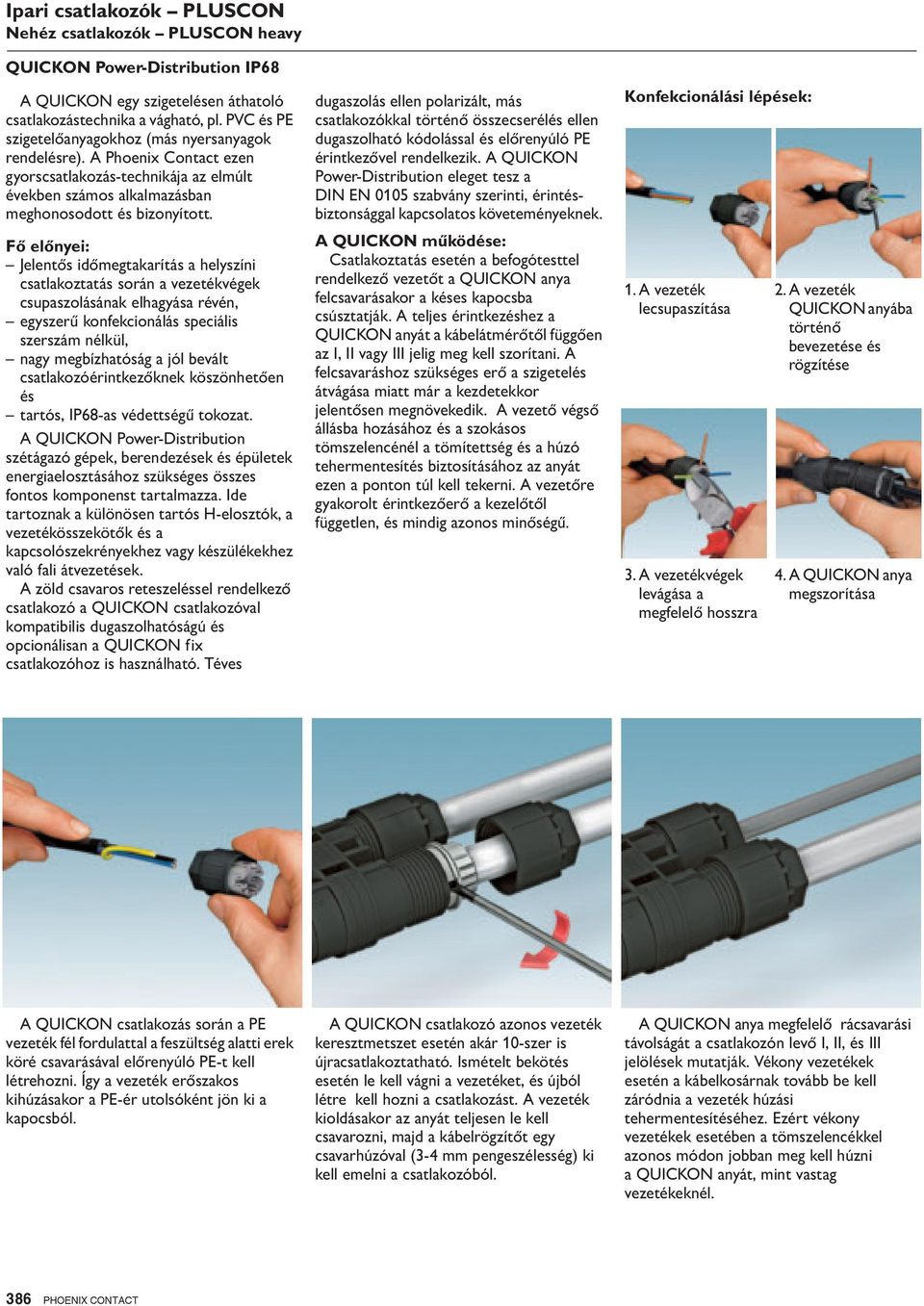

1 Ipari csatlakozók PLUSCON Nehéz csatlakozók PLUSCON heavy QUICKON Power-Distribution IP68 A QUICKON egy szigetelésen áthatoló csatlakozástechnika a vágható, pl. PVC és PE szigetelőanyagokhoz (más nyersanyagok rendelésre). A Phoenix Contact ezen gyorscsatlakozás-technikája az elmúlt években számos alkalmazásban meghonosodott és bizonyított. Fő előnyei: Jelentős időmegtakarítás a helyszíni csatlakoztatás során a vezetékvégek csupaszolásának elhagyása révén, egyszerű konfekcionálás speciális szerszám nélkül, nagy megbízhatóság a jól bevált csatlakozóérintkezőknek köszönhetően és tartós, IP68-as védettségű tokozat. A QUICKON Power-Distribution szétágazó gépek, berendezések és épületek energiaelosztásához szükséges összes fontos komponenst tartalmazza. Ide tartoznak a különösen tartós H-elosztók, a vezetékösszekötők és a kapcsolószekrényekhez vagy készülékekhez való fali átvezetések. A zöld csavaros reteszeléssel rendelkező csatlakozó a QUICKON csatlakozóval kompatibilis dugaszolhatóságú és opcionálisan a QUICKON fix csatlakozóhoz is használható. Téves dugaszolás ellen polarizált, más csatlakozókkal történő összecserélés ellen dugaszolható kódolással és előrenyúló PE érintkezővel rendelkezik. A QUICKON Power-Distribution eleget tesz a DIN EN 0105 szabvány szerinti, érintésbiztonsággal kapcsolatos követeményeknek. A QUICKON működése: Csatlakoztatás esetén a befogótesttel rendelkező vezetőt a QUICKON anya felcsavarásakor a késes kapocsba csúsztatják. A teljes érintkezéshez a QUICKON anyát a kábelátmérőtől függően az I, II vagy III jelig meg kell szorítani. A felcsavaráshoz szükséges erő a szigetelés átvágása miatt már a kezdetekkor jelentősen megnövekedik. A vezető végső állásba hozásához és a szokásos tömszelencénél a tömítettség és a húzó tehermentesítés biztosításához az anyát ezen a ponton túl kell tekerni. A vezetőre gyakorolt érintkezőerő a kezelőtől független, és mindig azonos minőségű. Konfekcionálási lépések: 1. A vezeték lecsupaszítása 3. A vezetékvégek levágása a megfelelő hosszra 2. A vezeték QUICKON anyába történő bevezetése és rögzítése 4. A QUICKON anya megszorítása A QUICKON csatlakozás során a PE vezeték fél fordulattal a feszültség alatti erek köré csavarásával előrenyúló PE-t kell létrehozni. Így a vezeték erőszakos kihúzásakor a PE-ér utolsóként jön ki a kapocsból. A QUICKON csatlakozó azonos vezeték keresztmetszet esetén akár 10-szer is újracsatlakoztatható. Ismételt bekötés esetén le kell vágni a vezetéket, és újból létre kell hozni a csatlakozást. A vezeték kioldásakor az anyát teljesen le kell csavarozni, majd a kábelrögzítőt egy csavarhúzóval (3-4 mm pengeszélesség) ki kell emelni a csatlakozóból. A QUICKON anya megfelelő rácsavarási távolságát a csatlakozón levő I, II, és III jelölések mutatják. Vékony vezetékek esetén a kábelkosárnak tovább be kell záródnia a vezeték húzási tehermentesítéséhez. Ezért vékony vezetékek esetében a tömszelencékkel azonos módon jobban meg kell húzni a QUICKON anyát, mint vastag vezetékeknél. 386 PHOENIX CONTACT

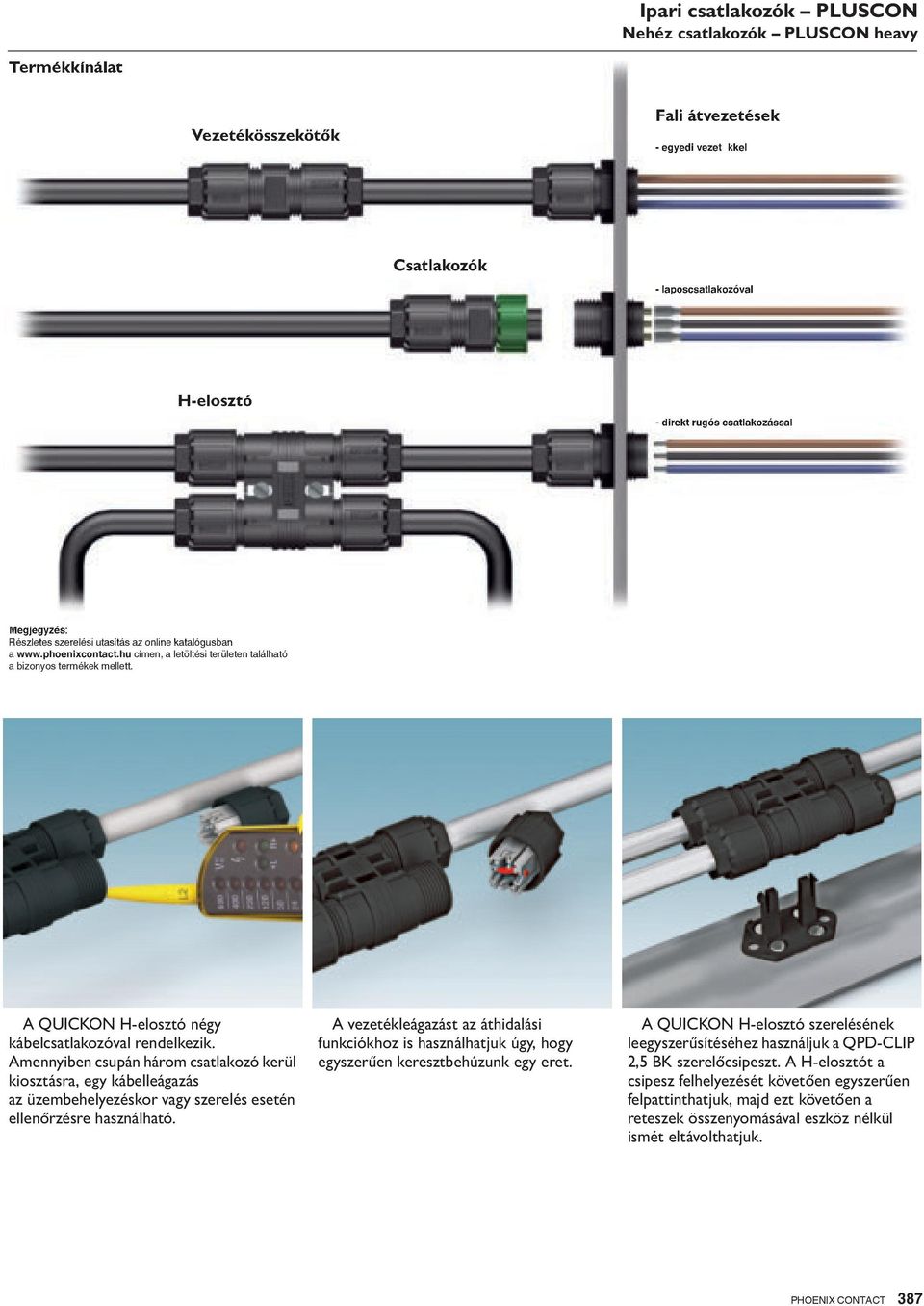

2 Ipari csatlakozók PLUSCON Nehéz csatlakozók PLUSCON heavy Termé kkínálat Vezetékösszekötők Fali átvezetések - egyedi vezet kkel Csatlakozók - laposcsatlakozóval H-elosztó - direkt rugós csatlakozással Megjegyzés: Részletes szerelési utasítás az online katalógusban a címen, a letöltési területen található a bizonyos termékek mellett. A QUICKON H-elosztó négy kábelcsatlakozóval rendelkezik. Amennyiben csupán három csatlakozó kerül kiosztásra, egy kábelleágazás az üzembehelyezéskor vagy szerelés esetén ellenőrzésre használható. A vezetékleágazást az áthidalási funkciókhoz is használhatjuk úgy, hogy egyszerűen keresztbehúzunk egy eret. A QUICKON H-elosztó szerelésének leegyszerűsítéséhez használjuk a QPD-CLIP 2,5 BK szerelőcsipeszt. A H-elosztót a csipesz felhelyezését követően egyszerűen felpattinthatjuk, majd ezt követően a reteszek összenyomásával eszköz nélkül ismét eltávolthatjuk. PHOENIX CONTACT 387

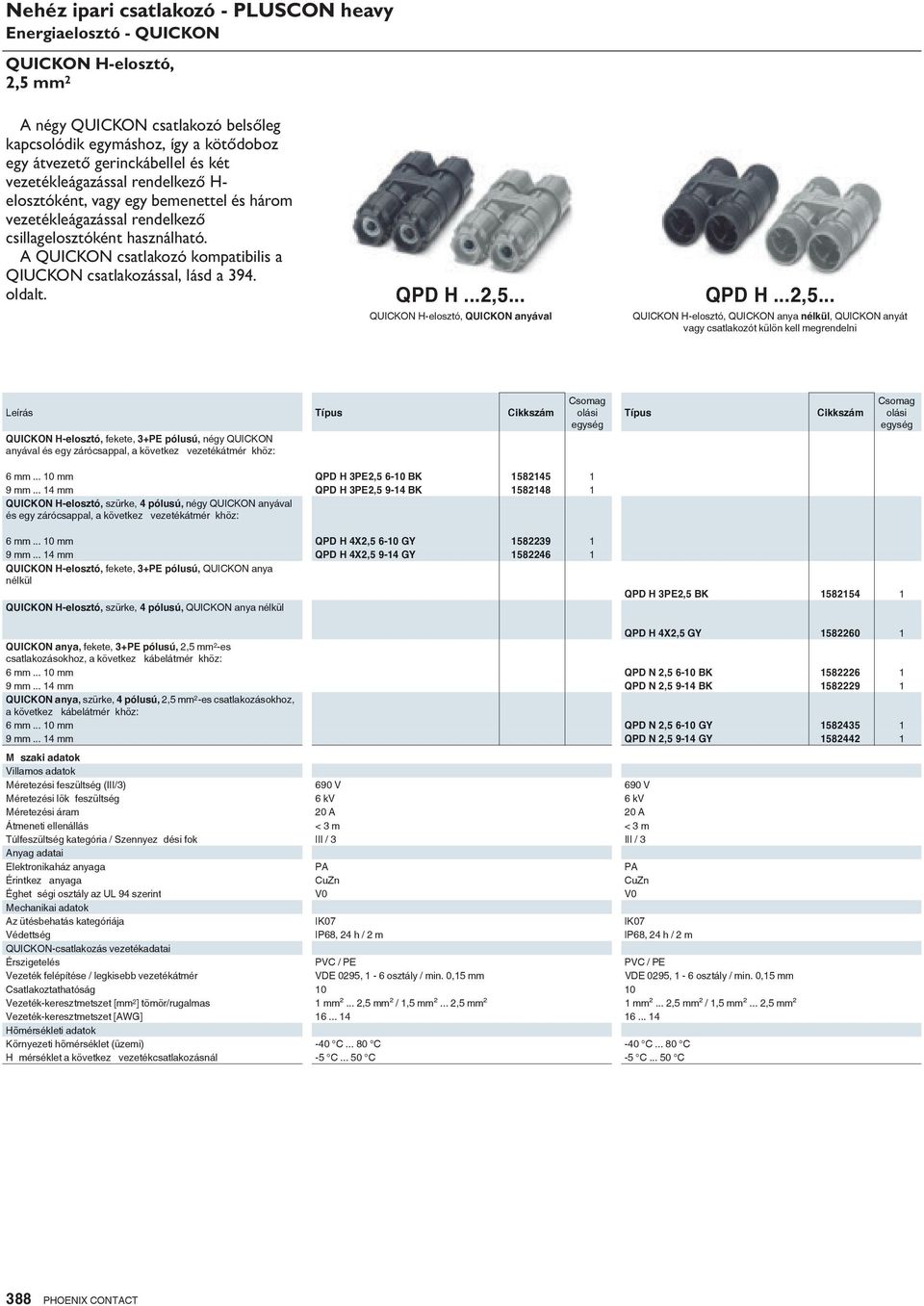

3 Nehéz ipari csatlakozó - PLUSCON heavy QUICKON H-elosztó, 2,5 mm 2 A négy QUICKON csatlakozó belsőleg kapcsolódik egymáshoz, így a kötődoboz egy átvezető gerinckábellel és két vezetékleágazással rendelkező H- elosztóként, vagy egy bemenettel és három vezetékleágazással rendelkező csillagelosztóként használható. A QUICKON csatlakozó kompatibilis a QIUCKON csatlakozással, lásd a 394. oldalt. QPD H...2,5... QUICKON H-elosztó, QUICKON anyával QPD H...2,5... QUICKON H-elosztó, QUICKON anya nélkül, QUICKON anyát vagy csatlakozót külön kell megrendelni QUICKON H-elosztó, fekete, 3+PE pólusú, négy QUICKON anyával és egy zárócsappal, a következ vezetékátmér khöz: Típus Cikkszám 6 mm mm QPD H 3PE2, BK mm mm QPD H 3PE2, BK QUICKON H-elosztó, szürke, 4 pólusú, négy QUICKON anyával és egy zárócsappal, a következ vezetékátmér khöz: 6 mm mm QPD H 4X2, GY mm mm QPD H 4X2, GY QUICKON H-elosztó, fekete, 3+PE pólusú, QUICKON anya nélkül QUICKON H-elosztó, szürke, 4 pólusú, QUICKON anya nélkül QPD H 3PE2,5 BK QPD H 4X2,5 GY QUICKON anya, fekete, 3+PE pólusú, 2,5 mm 2 -es csatlakozásokhoz, a következ kábelátmér khöz: 6 mm mm QPD N 2, BK mm mm QPD N 2, BK QUICKON anya, szürke, 4 pólusú, 2,5 mm 2 -es csatlakozásokhoz, a következ kábelátmér khöz: 6 mm mm QPD N 2, GY mm mm QPD N 2, GY M szaki adatok Méretezési feszültség (III/3) 690 V 690 V Méretezési lök feszültség 6 kv 6 kv Méretezési áram 20 A 20 A Átmeneti ellenállás < 3 m < 3 m Túlfeszültség kategória / Szennyez dési fok III / 3 III / 3 Anyag adatai Elektronikaház anyaga PA PA Érintkez anyaga CuZn CuZn Éghet ségi osztály az UL 94 szerint V0 V0 Az ütésbehatás kategóriája IK07 IK07 Védettség IP68, 24 h / 2 m IP68, 24 h / 2 m Érszigetelés PVC / PE PVC / PE Vezeték felépítése / legkisebb vezetékátmér VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C -40 C C H mérséklet a következ vezetékcsatlakozásnál -5 C C -5 C C 388 PHOENIX CONTACT

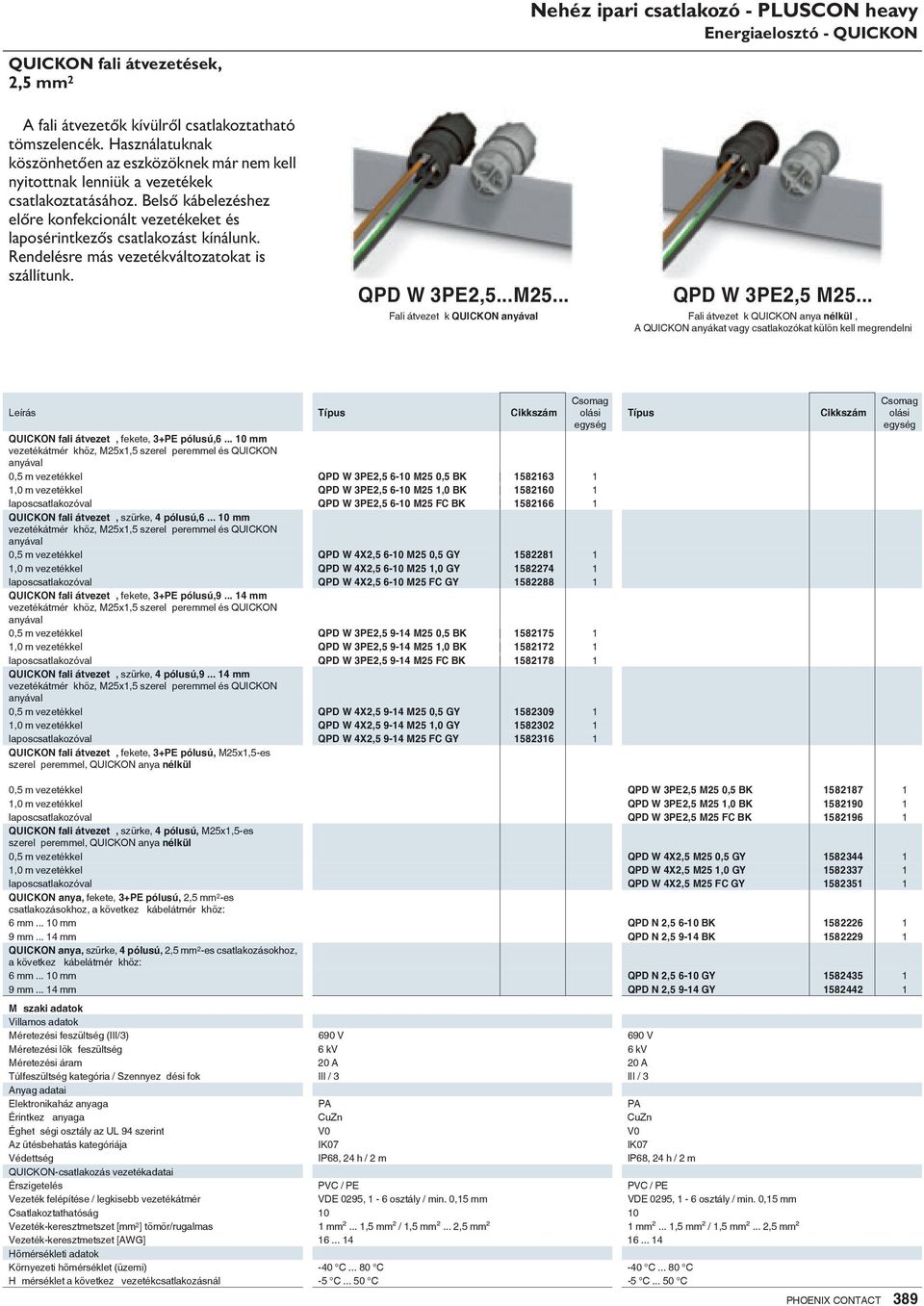

4 QUICKON fali átvezetések, 2,5 mm 2 Nehéz ipari csatlakozó - PLUSCON heavy A fali átvezetők kívülről csatlakoztatható tömszelencék. Használatuknak köszönhetően az eszközöknek már nem kell nyitottnak lenniük a vezetékek csatlakoztatásához. Belső kábelezéshez előre konfekcionált vezetékeket és laposérintkezős csatlakozást kínálunk. Rendelésre más vezetékváltozatokat is szállítunk. QPD W 3PE2,5...M25... Fali átvezet k QUICKON anyával QPD W 3PE2,5 M25... Fali átvezet k QUICKON anya nélkül, A QUICKON anyákat vagy csatlakozókat külön kell megrendelni QUICKON fali átvezet, fekete, 3+PE pólusú, mm vezetékátmér khöz, M25x1,5 szerel peremmel és QUICKON anyával 0,5 m vezetékkel QPD W 3PE2, M25 0,5 BK ,0 m vezetékkel QPD W 3PE2, M25 1,0 BK laposcsatlakozóval QPD W 3PE2, M25 FC BK QUICKON fali átvezet, szürke, 4 pólusú, mm vezetékátmér khöz, M25x1,5 szerel peremmel és QUICKON anyával 0,5 m vezetékkel QPD W 4X2, M25 0,5 GY ,0 m vezetékkel QPD W 4X2, M25 1,0 GY laposcsatlakozóval QPD W 4X2, M25 FC GY QUICKON fali átvezet, fekete, 3+PE pólusú, mm vezetékátmér khöz, M25x1,5 szerel peremmel és QUICKON anyával 0,5 m vezetékkel QPD W 3PE2, M25 0,5 BK ,0 m vezetékkel QPD W 3PE2, M25 1,0 BK laposcsatlakozóval QPD W 3PE2, M25 FC BK QUICKON fali átvezet, szürke, 4 pólusú, mm vezetékátmér khöz, M25x1,5 szerel peremmel és QUICKON anyával 0,5 m vezetékkel QPD W 4X2, M25 0,5 GY ,0 m vezetékkel QPD W 4X2, M25 1,0 GY laposcsatlakozóval QPD W 4X2, M25 FC GY QUICKON fali átvezet, fekete, 3+PE pólusú, M25x1,5-es szerel peremmel, QUICKON anya nélkül Típus Cikkszám 0,5 m vezetékkel QPD W 3PE2,5 M25 0,5 BK ,0 m vezetékkel QPD W 3PE2,5 M25 1,0 BK laposcsatlakozóval QPD W 3PE2,5 M25 FC BK QUICKON fali átvezet, szürke, 4 pólusú, M25x1,5-es szerel peremmel, QUICKON anya nélkül 0,5 m vezetékkel QPD W 4X2,5 M25 0,5 GY ,0 m vezetékkel QPD W 4X2,5 M25 1,0 GY laposcsatlakozóval QPD W 4X2,5 M25 FC GY QUICKON anya, fekete, 3+PE pólusú, 2,5 mm 2 -es csatlakozásokhoz, a következ kábelátmér khöz: 6 mm mm QPD N 2, BK mm mm QPD N 2, BK QUICKON anya, szürke, 4 pólusú, 2,5 mm 2 -es csatlakozásokhoz, a következ kábelátmér khöz: 6 mm mm QPD N 2, GY mm mm QPD N 2, GY M szaki adatok Méretezési feszültség (III/3) 690 V 690 V Méretezési lök feszültség 6 kv 6 kv Méretezési áram 20 A 20 A Túlfeszültség kategória / Szennyez dési fok III / 3 III / 3 Anyag adatai Elektronikaház anyaga PA PA Érintkez anyaga CuZn CuZn Éghet ségi osztály az UL 94 szerint V0 V0 Az ütésbehatás kategóriája IK07 IK07 Védettség IP68, 24 h / 2 m IP68, 24 h / 2 m Érszigetelés PVC / PE PVC / PE Vezeték felépítése / legkisebb vezetékátmér VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 1,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 1,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C -40 C C H mérséklet a következ vezetékcsatlakozásnál -5 C C -5 C C PHOENIX CONTACT 389

5 Nehéz ipari csatlakozó - PLUSCON heavy QUICKON fali átvezetés, 2,5 mm 2 QPD W 3PE1,5...BK K TH Fali átvezet k QUICKON anya nélkül/anyával, A QUICKON anyákat vagy csatlakozókat külön kell megrendelni A QUICKON fali átvezetések 0,1 m hosszú vezetékkel és gyűrűs kábelsaruval különösen alkalmasak a max. 15 kw-os hajtásokhoz. A motor helyi csatlakoztatásához a kapcsolódobozt már nem kell kinyitni. A vezeték közvetlenül a QUICKON gyorscsatlakozón keresztül, vagy a QUICKON csatlakozó segítségével kívülről csatlakoztatható. Megjegyzés: Érszínek 1. pólus BK (fekete) 2. pólus BN (barna) 3. pólus GY (szürke) 6 pólus GNYE (zöld-sárga) QUICKON fali átvezetés, 3+PE pólusú, 1,0 mm ,5 mm 2 / 690 V / 20 A, QUICKON anya nélkül, négy forrasztott 1,5 mm 2 érvezetékkel, 0,1 m hosszú, a végén gy r s kábelsaruval QUICKON fali átvezetés, 3+PE pólusú, 1,0 mm ,5 mm 2 / 690 V / 20 A, QUICKON anyával, négy forrasztott 1,5 mm 2 érvezetékkel, 0,1 m hosszú, a végén gy r s kábelsaruval QPD W 3PE1,5 M25 0,1 BK K TH mm-es kábelátmér khöz QPDW3PE1, M25 0,1 BKKTH mm-es kábelátmér khöz QPDW3PE1, M25 0,1 BKKTH M szaki adatok Méretezési feszültség (III/3) 690 V Méretezési lök feszültség 6 kv Méretezési áram 20 A Túlfeszültség-kategória III Anyag adatai Érintkez anyaga CuZn Érintkez felület anyaga Ónozott Érintkez tartó anyaga PA Éghet ségi osztály az UL 94 szerint V0 Pólusszám 3 Anyacsavar kulcsmérete 22 mm Anyacsavar meghúzási nyomatéka 5 Nm Az érintkez tartó meghúzási nyomatéka 7 Nm Az ütésbehatás kategóriája IK07 Szennyez dési fok 3 Védettség IP68, 24 h / 2 m Érszigetelés PVC / PE Vezeték felépítése / legkisebb vezetékátmér VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság 10 Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 1,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C H mérséklet a következ vezetékcsatlakozásnál -5 C C 390 PHOENIX CONTACT

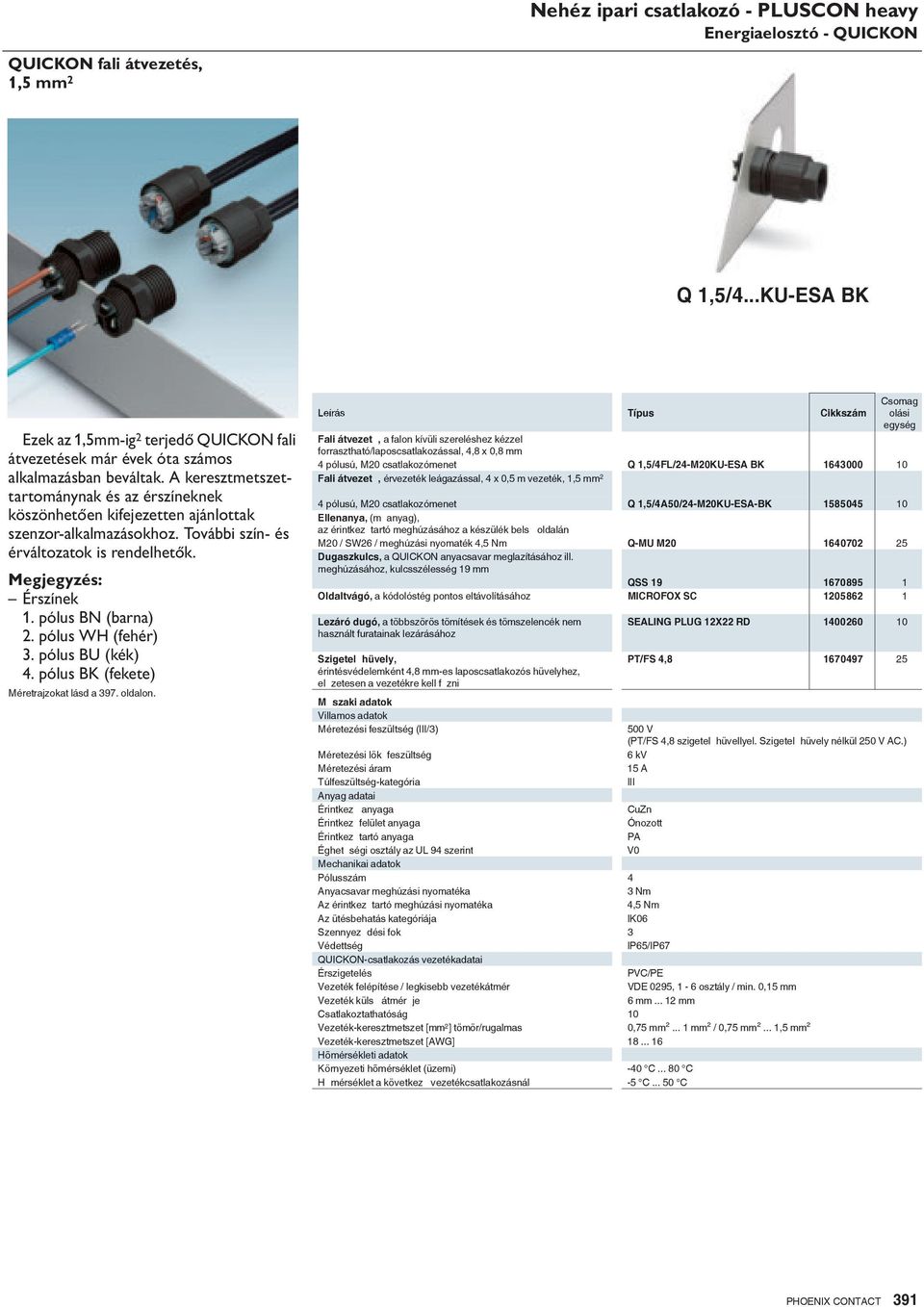

6 QUICKON fali átvezetés, 1,5 mm 2 Nehéz ipari csatlakozó - PLUSCON heavy Q 1,5/4...KU-ESA BK Ezek az 1,5mm-ig 2 terjedő QUICKON fali átvezetések már évek óta számos alkalmazásban beváltak. A keresztmetszettartománynak és az érszíneknek köszönhetően kifejezetten ajánlottak szenzor-alkalmazásokhoz. További szín- és érváltozatok is rendelhetők. Megjegyzés: Érszínek 1. pólus BN (barna) 2. pólus WH (fehér) 3. pólus BU (kék) 4. pólus BK (fekete) Méretrajzokat lásd a 397. oldalon. Fali átvezet, a falon kívüli szereléshez kézzel forrasztható/laposcsatlakozással, 4,8 x 0,8 mm 4 pólusú, M20 csatlakozómenet Q 1,5/4FL/24-M20KU-ESA BK Fali átvezet, érvezeték leágazással, 4 x 0,5 m vezeték, 1,5 mm 2 4 pólusú, M20 csatlakozómenet Q 1,5/4A50/24-M20KU-ESA-BK Ellenanya, (m anyag), az érintkez tartó meghúzásához a készülék bels oldalán M20 / SW26 / meghúzási nyomaték 4,5 Nm Q-MU M Dugaszkulcs, a QUICKON anyacsavar meglazításához ill. meghúzásához, kulcsszélesség 19 mm QSS Oldaltvágó, a kódolóstég pontos eltávolításához MICROFOX SC Lezáró dugó, a többszörös tömítések és tömszelencék nem használt furatainak lezárásához Szigetel hüvely, érintésvédelemként 4,8 mm-es laposcsatlakozós hüvelyhez, el zetesen a vezetékre kell f zni SEALING PLUG 12X22 RD PT/FS 4, M szaki adatok Méretezési feszültség (III/3) 500 V (PT/FS 4,8 szigetel hüvellyel. Szigetel hüvely nélkül 250 V AC.) Méretezési lök feszültség 6 kv Méretezési áram 15 A Túlfeszültség-kategória III Anyag adatai Érintkez anyaga CuZn Érintkez felület anyaga Ónozott Érintkez tartó anyaga PA Éghet ségi osztály az UL 94 szerint V0 Pólusszám 4 Anyacsavar meghúzási nyomatéka 3 Nm Az érintkez tartó meghúzási nyomatéka 4,5 Nm Az ütésbehatás kategóriája IK06 Szennyez dési fok 3 Védettség IP65/IP67 Érszigetelés PVC/PE Vezeték felépítése / legkisebb vezetékátmér VDE 0295, 1-6 osztály / min. 0,15 mm Vezeték küls átmér je 6 mm mm Csatlakoztathatóság 10 Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 0,75 mm²... 1 mm² / 0,75 mm²... 1,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C H mérséklet a következ vezetékcsatlakozásnál -5 C C PHOENIX CONTACT 391

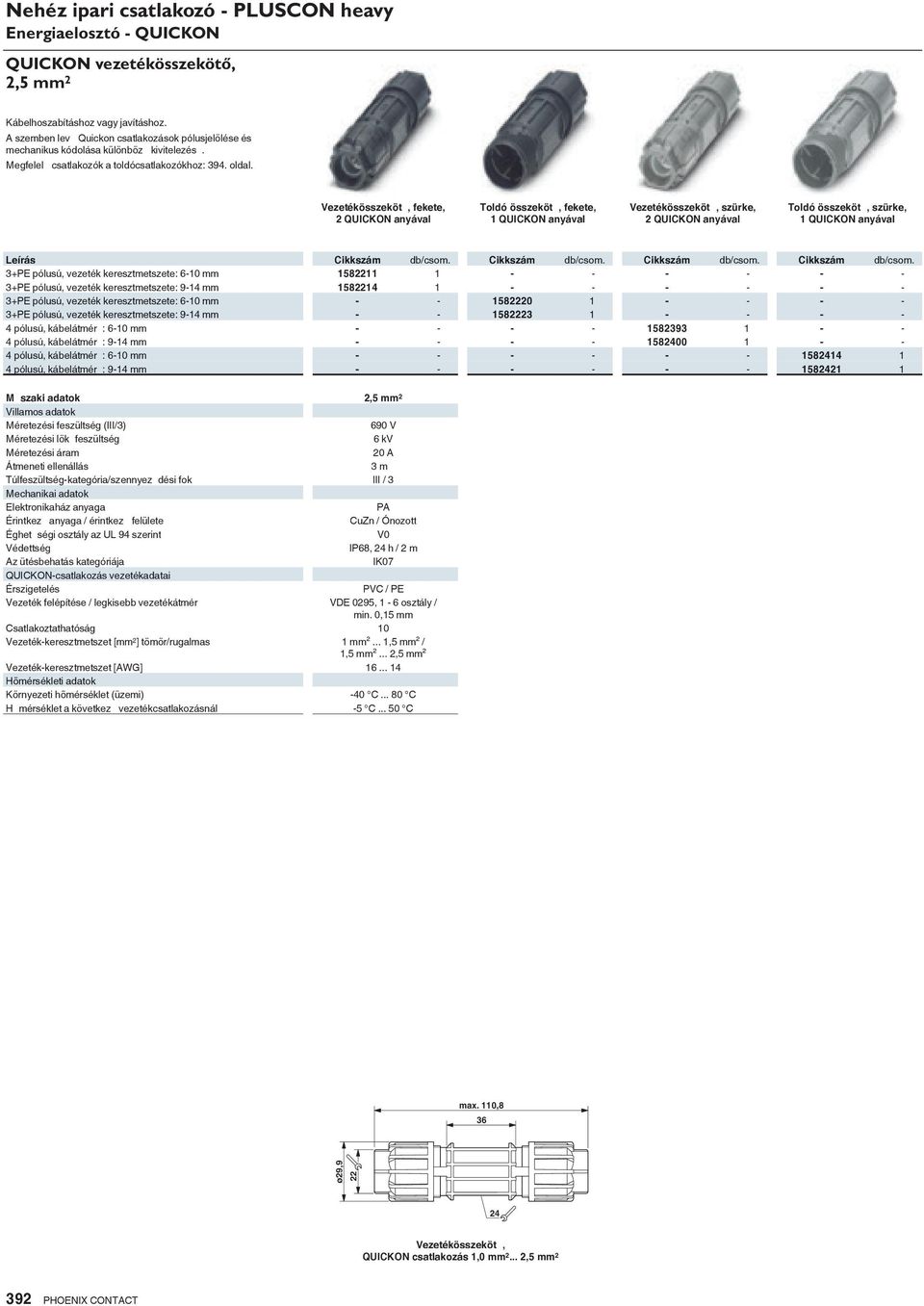

7 Nehéz ipari csatlakozó - PLUSCON heavy QUICKON vezetékösszekötő, 2,5 mm 2 Kábelhoszabításhoz vagy javításhoz. A szemben lev Quickon csatlakozások pólusjelölése és mechanikus kódolása különböz kivitelezés. Megfelel csatlakozók a toldócsatlakozókhoz: 394. oldal. Vezetékösszeköt, fekete, 2 QUICKON anyával Toldó összeköt, fekete, 1 QUICKON anyával Vezetékösszeköt, szürke, 2 QUICKON anyával Toldó összeköt, szürke, 1 QUICKON anyával Leírás Cikkszám db/csom. Cikkszám db/csom. Cikkszám db/csom. Cikkszám db/csom. 3+PE pólusú, vezeték keresztmetszete: 6-10 mm PE pólusú, vezeték keresztmetszete: 9-14 mm PE pólusú, vezeték keresztmetszete: 6-10 mm PE pólusú, vezeték keresztmetszete: 9-14 mm pólusú, kábelátmér : 6-10 mm pólusú, kábelátmér : 9-14 mm pólusú, kábelátmér : 6-10 mm pólusú, kábelátmér : 9-14 mm M szaki adatok 2,5 mm 2 Méretezési feszültség (III/3) 690 V Méretezési lök feszültség 6 kv Méretezési áram 20 A Átmeneti ellenállás 3 m Túlfeszültség-kategória/szennyez dési fok III / 3 Elektronikaház anyaga PA Érintkez anyaga / érintkez felülete CuZn / Ónozott Éghet ségi osztály az UL 94 szerint V0 Védettség IP68, 24 h / 2 m Az ütésbehatás kategóriája IK07 Érszigetelés PVC / PE Vezeték felépítése / legkisebb vezetékátmér VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság 10 Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 1,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C H mérséklet a következ vezetékcsatlakozásnál -5 C C max. 110,8 36 ø29, Vezetékösszeköt, QUICKON csatlakozás 1,0 mm ,5 mm PHOENIX CONTACT

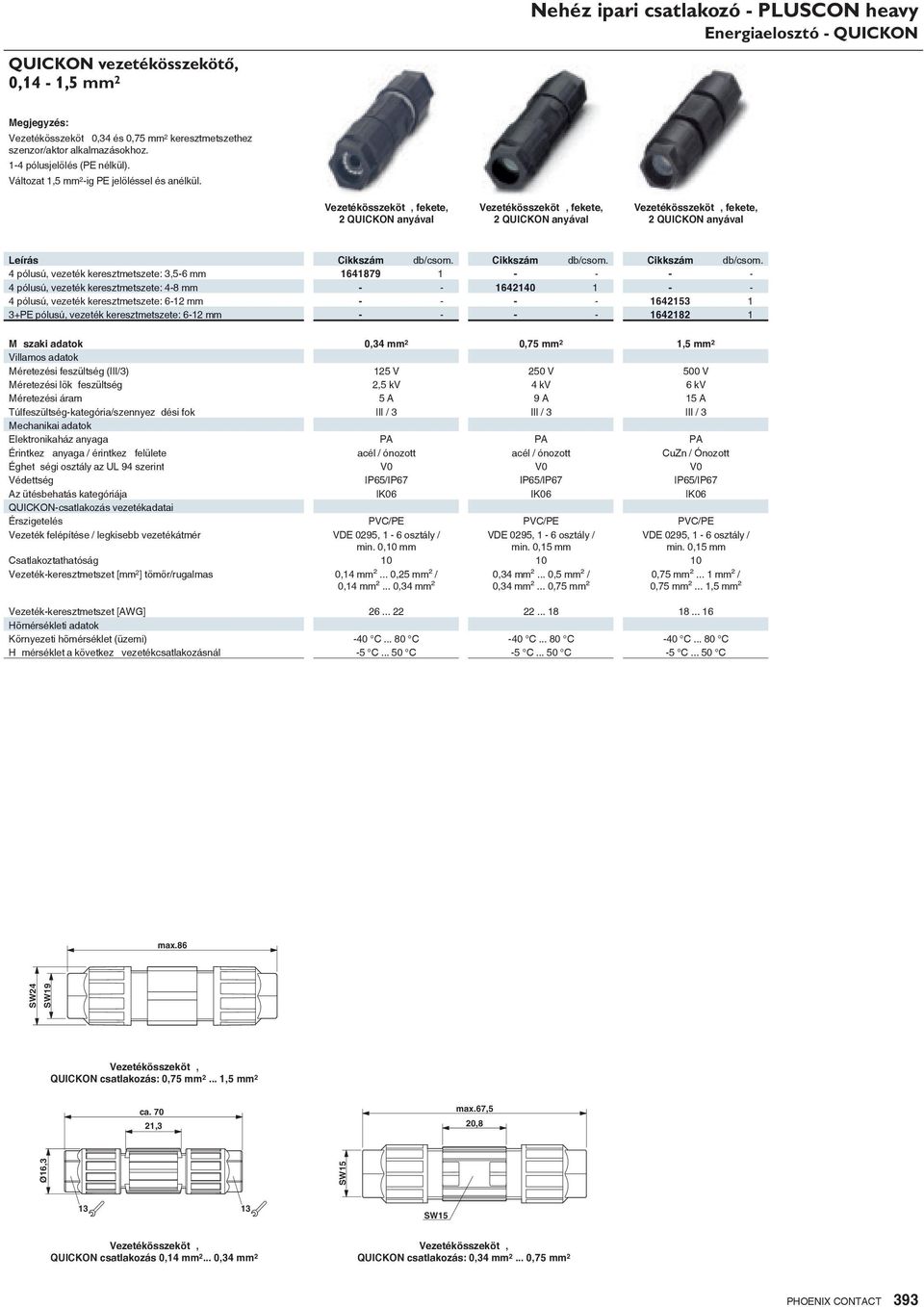

8 QUICKON vezetékösszekötő, 0,14-1,5 mm 2 Nehéz ipari csatlakozó - PLUSCON heavy Megjegyzés: Vezetékösszeköt 0,34 és 0,75 mm 2 keresztmetszethez szenzor/aktor alkalmazásokhoz. 1-4 pólusjelölés (PE nélkül). Változat 1,5 mm 2 -ig PE jelöléssel és anélkül. Vezetékösszeköt, fekete, 2 QUICKON anyával Vezetékösszeköt, fekete, 2 QUICKON anyával Vezetékösszeköt, fekete, 2 QUICKON anyával Leírás Cikkszám db/csom. Cikkszám db/csom. Cikkszám db/csom. 4 pólusú, vezeték keresztmetszete: 3,5-6 mm pólusú, vezeték keresztmetszete: 4-8 mm pólusú, vezeték keresztmetszete: 6-12 mm PE pólusú, vezeték keresztmetszete: 6-12 mm M szaki adatok 0,34 mm 2 0,75 mm 2 1,5 mm 2 Méretezési feszültség (III/3) 125 V 250 V 500 V Méretezési lök feszültség 2,5 kv 4 kv 6 kv Méretezési áram 5 A 9 A 15 A Túlfeszültség-kategória/szennyez dési fok III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA Érintkez anyaga / érintkez felülete acél / ónozott acél / ónozott CuZn / Ónozott Éghet ségi osztály az UL 94 szerint V0 V0 V0 Védettség IP65/IP67 IP65/IP67 IP65/IP67 Az ütésbehatás kategóriája IK06 IK06 IK06 Érszigetelés PVC/PE PVC/PE PVC/PE Vezeték felépítése / legkisebb vezetékátmér VDE 0295, 1-6 osztály / min. 0,10 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 0,14 mm²... 0,25 mm² / 0,14 mm²... 0,34 mm² 0,34 mm²... 0,5 mm² / 0,34 mm²... 0,75 mm² 0,75 mm²... 1 mm² / 0,75 mm²... 1,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C -40 C C -40 C C H mérséklet a következ vezetékcsatlakozásnál -5 C C -5 C C -5 C C max.86 SW24 SW19 Vezetékösszeköt, QUICKON csatlakozás: 0,75 mm ,5 mm 2 ca ,3 max.67,5 20,8 Ø16,3 SW SW15 Vezetékösszeköt, QUICKON csatlakozás 0,14 mm ,34 mm 2 Vezetékösszeköt, QUICKON csatlakozás: 0,34 mm ,75 mm 2 PHOENIX CONTACT 393

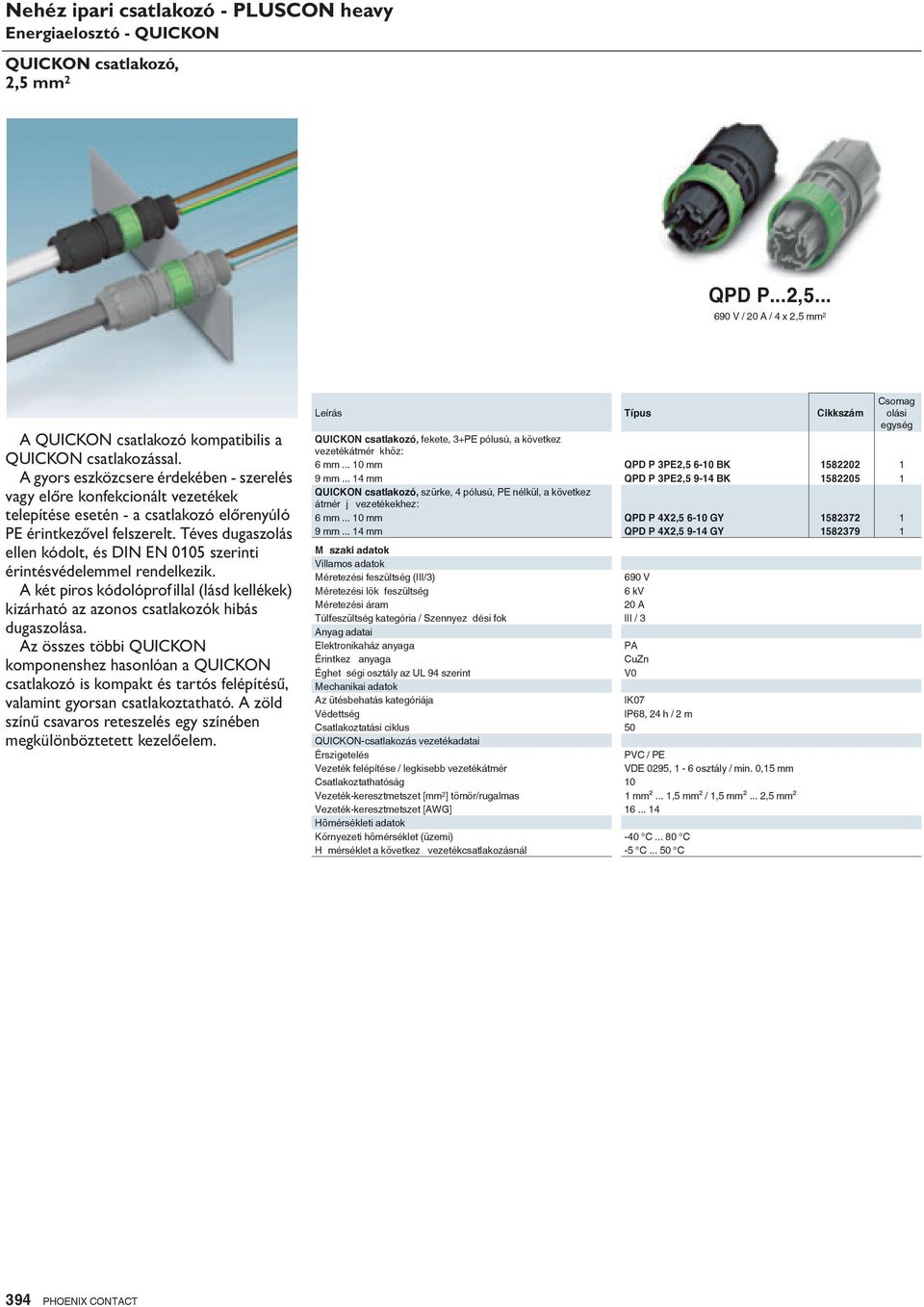

9 Nehéz ipari csatlakozó - PLUSCON heavy QUICKON csatlakozó, 2,5 mm 2 QPD P...2, V / 20 A / 4 x 2,5 mm 2 A QUICKON csatlakozó kompatibilis a QUICKON csatlakozással. A gyors eszközcsere érdekében - szerelés vagy előre konfekcionált vezetékek telepítése esetén - a csatlakozó előrenyúló PE érintkezővel felszerelt. Téves dugaszolás ellen kódolt, és DIN EN 0105 szerinti érintésvédelemmel rendelkezik. A két piros kódolóprofillal (lásd kellékek) kizárható az azonos csatlakozók hibás dugaszolása. Az összes többi QUICKON komponenshez hasonlóan a QUICKON csatlakozó is kompakt és tartós felépítésű, valamint gyorsan csatlakoztatható. A zöld színű csavaros reteszelés egy színében megkülönböztetett kezelőelem. QUICKON csatlakozó, fekete, 3+PE pólusú, a következ vezetékátmér khöz: 6 mm mm QPD P 3PE2, BK mm mm QPD P 3PE2, BK QUICKON csatlakozó, szürke, 4 pólusú, PE nélkül, a következ átmér j vezetékekhez: 6 mm mm QPD P 4X2, GY mm mm QPD P 4X2, GY M szaki adatok Méretezési feszültség (III/3) 690 V Méretezési lök feszültség 6 kv Méretezési áram 20 A Túlfeszültség kategória / Szennyez dési fok III / 3 Anyag adatai Elektronikaház anyaga PA Érintkez anyaga CuZn Éghet ségi osztály az UL 94 szerint V0 Az ütésbehatás kategóriája IK07 Védettség IP68, 24 h / 2 m Csatlakoztatási ciklus 50 Érszigetelés PVC / PE Vezeték felépítése / legkisebb vezetékátmér VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság 10 Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 1,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C H mérséklet a következ vezetékcsatlakozásnál -5 C C 394 PHOENIX CONTACT

10 QUICKON tartozék Nehéz ipari csatlakozó - PLUSCON heavy A szerelőcsipesz szolgál a H-elosztó (1) egyszerű és szerszám nélküli rögzítésére. Két kiegészítő sínadapterrel (2) kivitelezhető a kalapsínre szerelés is. A H-elosztó közepén található mélyedésbe ragaszthatók a műanyag lapkák (3). Nem használt vezetékleágazásokhoz különböző lezáró elemek állnak rendelkezésre. A piros záróelemek (4) egyszerűen a QUICKON anyába tűzhetők és a meghúzással IP68 védettséget nyújtanak. Olyan nyitott QUICKON dóm esetében, amelyhez pl. a későbbiekben csatlakozót terveznek, az elvesztés ellen biztosított védősapka (5) nyújthat megoldást. A fali átvezetéseknek olyan vékony falakon való rögzítéséhez, amelybe nem helyezhető saját menet, kérjük, használja az ellenanyákat. (6). A QUICKON laposcsatlakozós fali átvezetéshez adott esetben használja a szigetelőhüvelyt (7). Az egyszerű átlátszó védősapkákat - (8) és (9) - a nyitott QUICKON dómra, vagy a csatlakozóra kell tűzni. A hasított dugaszkulccsal (10) a QUICKON anya egyszerűen és biztosan meghúzható. A piros kódolóprofilok (11) biztosítják a hibás dugaszolás elleni védelmet. Egyszerűen betoljuk a QUICKON dómba és a csatlakozóba, és maguktól rögzülnek belül a házbordázaton. Nyíljelöléssel rendelkeznek, és szimmetrikus alakjukból adódóan négy különböző pozícióban szerelhetők. A kódolóprofilok csavarhúzó segítségével ismét kiemelhetők. 1 vagy 2 ASi vezeték csatlakoztatásához megfelelő tömítőgumik (12) állnak rendelkezésre, ezekkel kell kicserélni a QUICKON anyában található tömítéseket. Szerel kapocs, QUICKON H-elosztókhoz, színe: 1 fekete QPD CLIP 2,5 BK Sínadapterek 2 M5 csavarokhoz USA 10/4, M anyag lapka 3 plotterrel írható és gravírozható GPE 13X 9 WH termotranszfer nyomtatóval feliratozható EMLP (13X9)R Lezáró dugó, a tömítések és tömszelencék nem 4 használt furatainak lezárásához Ø 10 mm SEALING PLUG 10X16 RD Ø 14 mm SEALING PLUG 14X22 RD Véd sapka, elvesztés ellen védett, IP68 5 QPD QSK 2,5 FS M25 ellenanya, kulcsszélesség 32 6 Q-MU M Szigetel hüvely, 7 érintésvédelemként 4,8 mm-es laposcsatlakozós hüvelyhez, el zetesen a vezetékre kell f zni PT/FS 4, Véd sapka áttetsz m anyagból, 4 x 2,5 mm 2 -es 8 QPD Quickon csatlakozáshoz, IP54. Véd sapka áttetsz m anyagból, 4x2,5 mm 2 -es QPD csatlakozókhoz, IP50. Dugaszkulcs, a QUICKON anyacsavar meglazításához ill. meghúzásához, kulcsszélesség 22 mm Kódolóprofil, a QPD 4X2,5 csatlakozóba és a QUICKON dómba való dugaszoláshoz 9 0! QPD QSK 2, QPD PSK 2, QSS CP-QPD Tömítés, anyaga NBR, fekete, IP65/67 " védettséghez egy ASi kábelhez KV-DI-PG16-1XASI két ASi kábelhez KV-DI-PG16-2XASI PHOENIX CONTACT 395

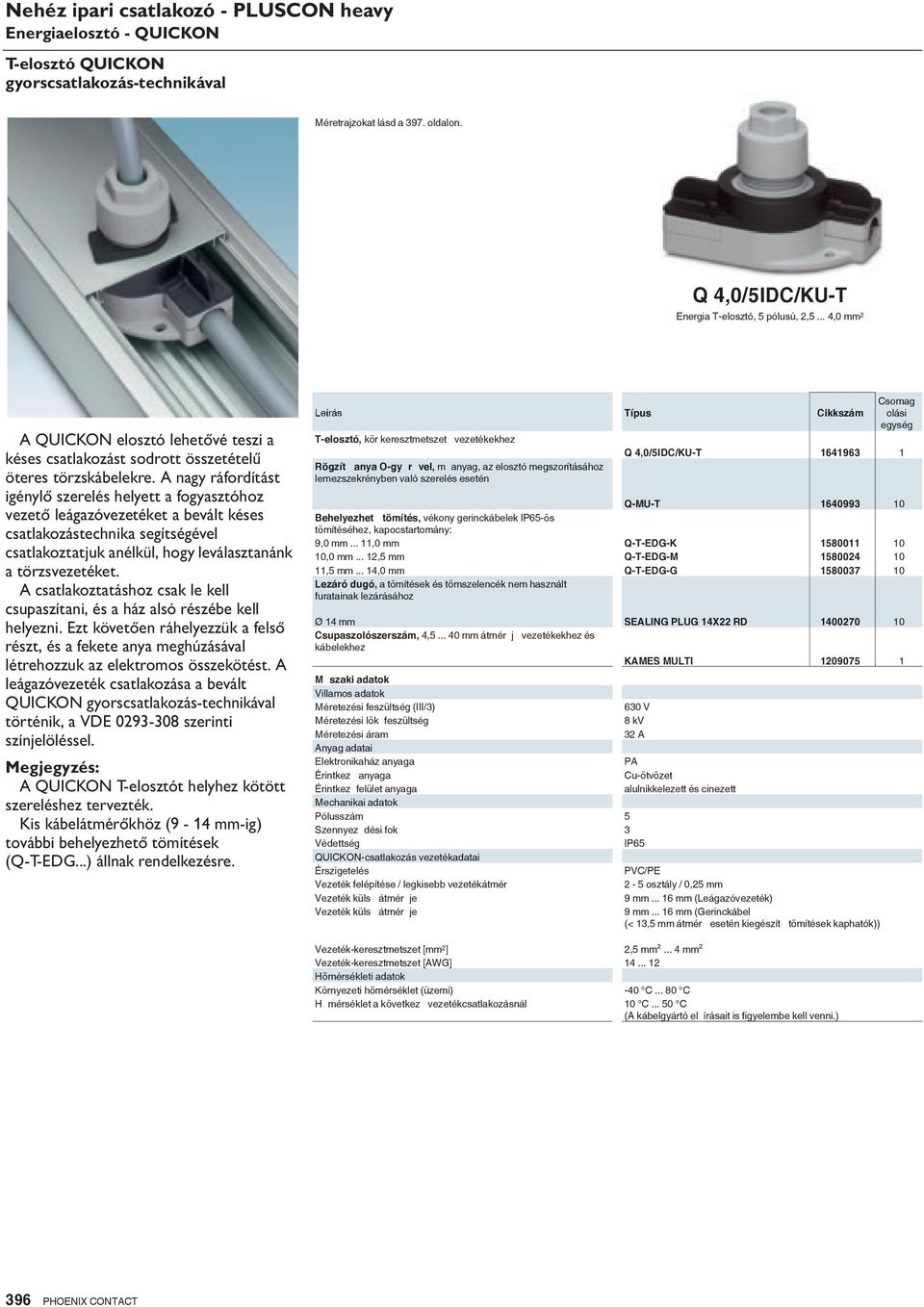

11 Nehéz ipari csatlakozó - PLUSCON heavy T-elosztó QUICKON gyorscsatlakozás-technikával Méretrajzokat lásd a 397. oldalon. Q 4,0/5IDC/KU-T Energia T-elosztó, 5 pólusú, 2,5... 4,0 mm 2 A QUICKON elosztó lehetővé teszi a késes csatlakozást sodrott összetételű öteres törzskábelekre. A nagy ráfordítást igénylő szerelés helyett a fogyasztóhoz vezető leágazóvezetéket a bevált késes csatlakozástechnika segítségével csatlakoztatjuk anélkül, hogy leválasztanánk a törzsvezetéket. A csatlakoztatáshoz csak le kell csupaszítani, és a ház alsó részébe kell helyezni. Ezt követően ráhelyezzük a felső részt, és a fekete anya meghúzásával létrehozzuk az elektromos összekötést. A leágazóvezeték csatlakozása a bevált QUICKON gyorscsatlakozás-technikával történik, a VDE szerinti színjelöléssel. Megjegyzés: A QUICKON T-elosztót helyhez kötött szereléshez tervezték. Kis kábelátmérőkhöz (9-14 mm-ig) további behelyezhető tömítések (Q-T-EDG...) állnak rendelkezésre. T-elosztó, kör keresztmetszet vezetékekhez Rögzít anya O-gy r vel, m anyag, az elosztó megszorításához lemezszekrényben való szerelés esetén Q 4,0/5IDC/KU-T Q-MU-T Behelyezhet tömítés, vékony gerinckábelek IP65-ös tömítéséhez, kapocstartomány: 9,0 mm... 11,0 mm Q-T-EDG-K ,0 mm... 12,5 mm Q-T-EDG-M ,5 mm... 14,0 mm Q-T-EDG-G Lezáró dugó, a tömítések és tömszelencék nem használt furatainak lezárásához Ø 14 mm SEALING PLUG 14X22 RD Csupaszolószerszám, 4, mm átmér j vezetékekhez és kábelekhez KAMES MULTI M szaki adatok Méretezési feszültség (III/3) 630 V Méretezési lök feszültség 8 kv Méretezési áram 32 A Anyag adatai Elektronikaház anyaga PA Érintkez anyaga Cu-ötvözet Érintkez felület anyaga alulnikkelezett és cinezett Pólusszám 5 Szennyez dési fok 3 Védettség IP65 Érszigetelés PVC/PE Vezeték felépítése / legkisebb vezetékátmér 2-5 osztály / 0,25 mm Vezeték küls átmér je 9 mm mm (Leágazóvezeték) Vezeték küls átmér je 9 mm mm (Gerinckábel (< 13,5 mm átmér esetén kiegészít tömítések kaphatók)) Vezeték-keresztmetszet [mm 2 ] 2,5 mm²... 4 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C H mérséklet a következ vezetékcsatlakozásnál 10 C C (A kábelgyártó el írásait is figyelembe kell venni.) 396 PHOENIX CONTACT

12 Nehéz ipari csatlakozó - PLUSCON heavy Derating-görbe H-elosztó, fali átvezetés, csatlakozó, vezeték-összekötő Méretrajz H-elosztó Méretraj retra retrajz Szerelőcsipesz 35,2 32,2 max ,4 18,2 6, ,5 61,1 59, ,7 2,5 mm SW ,7 Üzemi áram [A] Környezeti hőmérsé mérséklet [ C] Méretrajz Fali átvezetés Szerelőkivágás Fali átvezetés 19,9 max. 51 5, ,2 11,2+0,2 14,7 SW22 29,6 Lábkiosztás SW27 QPD... 3PE2,5... QPD... 4X2,5... PIN Érszín Érszín /4 BK BN GR GNYE BN WH BU BK QPD W... 2,5... M ,9 5 M20 SW24 SW19 max.35 Q1,5/4FL/24-M20KU-ESA-BK Méretrajz Csatlakozó Méretrajz Vezetékösszekötő max. 110, ø29,9 29,6 SW22 max. 76 SW24 24 QUICKON T-elosztó méretrajzok Alkalmazási példa Leágazóvezeték Szárnyas anya Anyacsavar Tömítés Terepi konfekcionálás Rögzít gy r Készülékház fels rész Készülékház alsórész El re szerelés Energia T-elosztó Gy r s vezeték PHOENIX CONTACT 397
