1 Szigetelő és tömítőanyagok Vezetékjelölők és jelzőcímkék Tömítőszelencék Installációs kiegészítők Villanyszerelési dobozok Légvezeték tartozékok OLVASSA BE A KÓDOT! Nézze meg újdonságainkat Legyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a novemberi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra!

2 SEGÉDANYAGOK Szigetelőszalagok Önvulkanizáló, szigetelő szalagok Vászon szigetelő szalag J/2 J/2 J/2 Vezetékjelölők Öntapadós jelölőcímkék J/3 J/3 PG tőmítőszelencék PG - fémből készült tömítőszelencék MG metrikus tömítőszelencék MG fémből készült, metrikus tömítőszelencék J/4 J/4 J/5 J/5 Metrikus tömítőszelence törésgátló kábelbevezetővel Metrikus szűkítő közcsavar Metrikus záródugó J/6 J/6 J/7 J/7 Gégecsőhöz illeszkedő kiegészítő gyorscsatlakozó Sorolósínek Szerelősínek Rézsín és rézsíntartó bak Szigetelt földelő sín J/8 J/9 J/9 J/10 Műanyag doboz MD Falon kívüli kötöződobozok Elektronikai dobozok Műanyag szerelődobozok J/11 J/12 J/12 J/13 Gipszkarton dobozok Süllyesztett perforált kötő- és szerelvénydobozok Univerzális szerelvénydoboz, doboztoldás utólagos szigeteléshez Támszigetelők J/13 J/14 J/14 J/15 Légvezetéktávtartó Tetőtartó bevezető Feszítő szerelvények Csavaros kötőelemek J/15 J/15 J/16 J/17 Újdonságaink Szigetelt földelő sín Műanyag doboz MD Univerzális szerel vény doboz, doboztoldás utólagos szigeteléshez 1 2 J/10 J/11 J/14

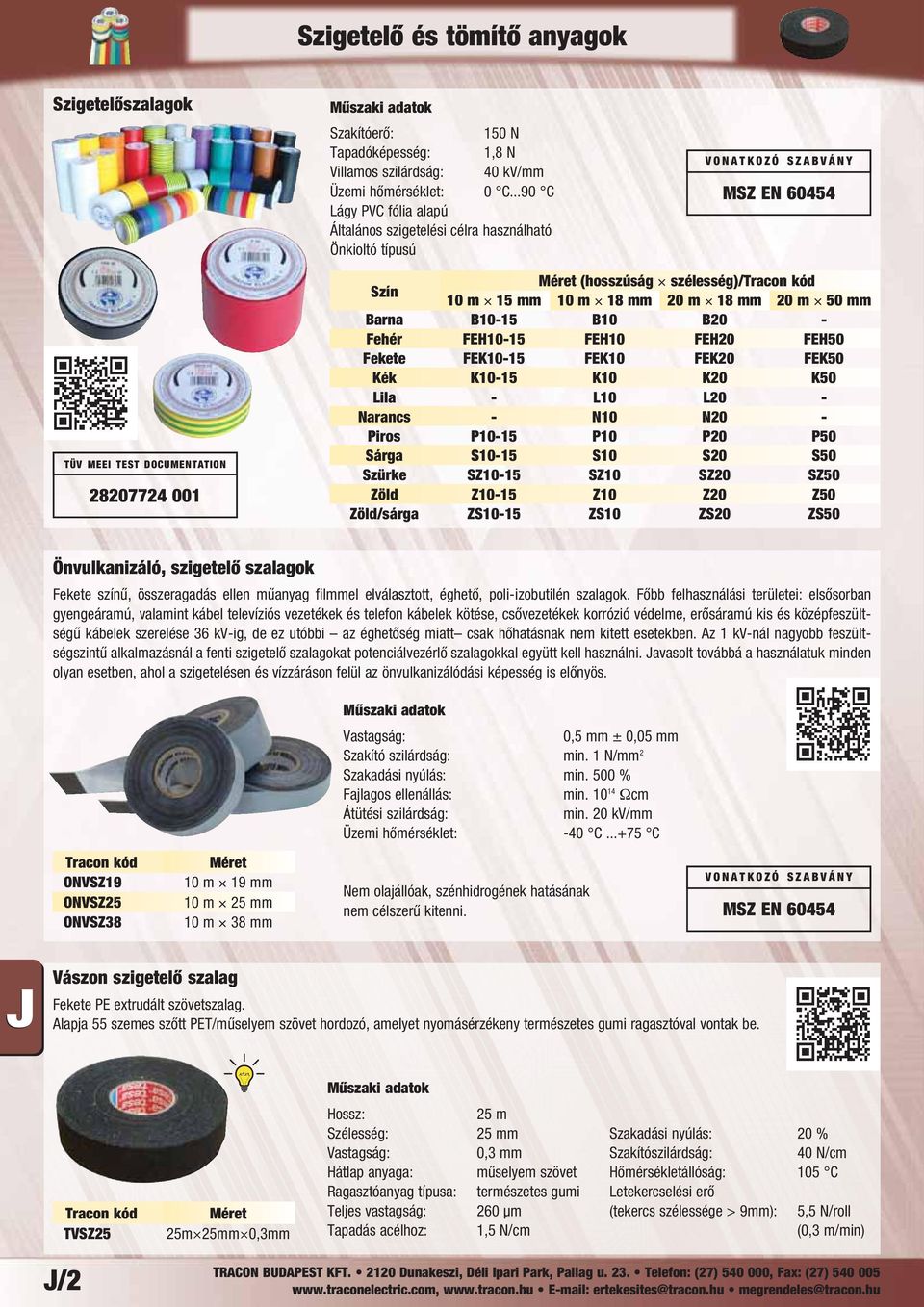

3 Szigetelő és tömítő anyagok Szigetelőszalag ok Szakítóerő: 150 N Tapadóképesség: 1,8 N Villamos szilárdság: 40 kv/mm Üzemi hőmérséklet: 0 C...90 C Lágy PVC fólia alapú Általános szigetelési célra használható Önkioltó típusú MSZ EN TÜV MEEI TEST DOCUMENTATION Szín Méret (hosszúság szélesség)/ 10 m 15 mm 10 m 18 mm 20 m 18 mm 20 m 50 mm Barna B10-15 B10 B20 - Fehér FE10-15 FE10 FE20 FE50 Fekete FEK10-15 FEK10 FEK20 FEK50 Kék K10-15 K10 K20 K50 Lila - L10 L20 - Narancs - N10 N20 - Piros P10-15 P10 P20 P50 Sárga S10-15 S10 S20 S50 Szürke SZ10-15 SZ10 SZ20 SZ50 Zöld Z10-15 Z10 Z20 Z50 Zöld/sárga ZS10-15 ZS10 ZS20 ZS50 Önvulkanizáló, szigetelő szalagok Fekete színű, összeragadás ellen műanyag filmmel elválasztott, éghető, poli-izobutilén szalagok. Főbb felhasználási területei: elsősorban gyengeáramú, valamint kábel televíziós vezetékek és telefon kábelek kötése, csővezetékek korrózió védelme, erősáramú kis és középfeszültségű kábelek szerelése 36 kv-ig, de ez utóbbi az éghetőség miatt csak hőhatásnak nem kitett esetekben. Az 1 kv-nál nagyobb feszültségszintű alkalmazásnál a fenti szigetelő szalagokat potenciálvezérlő szalagokkal együtt kell használni. Javasolt továbbá a használatuk minden olyan esetben, ahol a szigetelésen és vízzáráson felül az önvulkanizálódási képesség is előnyös. Vastagság: 0,5 mm ± 0,05 mm Szakító szilárdság: min. 1 N/mm 2 Szakadási nyúlás: min. 500 % Fajlagos ellenállás: min Ωcm Átütési szilárdság: min. 20 kv/mm Üzemi hőmérséklet: -40 C C ONVSZ19 ONVSZ25 ONVSZ38 Méret 10 m 19 mm 10 m 25 mm 10 m 38 mm Nem olajállóak, szénhidrogének hatásának nem célszerű kitenni. MSZ EN Vászon szigetelő szalag Fekete PE extrudált szövetszalag. Alapja 55 szemes szőtt PET/műselyem szövet hordozó, amelyet nyomásérzékeny természetes gumi ragasztóval vontak be. TVSZ25 Méret 25m 25mm 0,3mm ossz: Szélesség: Vastagság: átlap anyaga: Ragasztóanyag típusa: Teljes vastagság: Tapadás acélhoz: 25 m 25 mm 0,3 mm műselyem szövet természetes gumi 260 μm 1,5 N/cm Szakadási nyúlás: 20 % Szakítószilárdság: 40 N/cm őmérsékletállóság: 105 C Letekercselési erő (tekercs szélessége > 9mm): 5,5 N/roll (0,3 m/min) J/2

4 Vezetékjelölők és jelzőcímkék Vezetékjelölők Anyag: Poliamid 6.6 Lángállóság: UL94-V2 A B Tracon Méret Csoma - kód (mm 2 ) Felirat Típus* golás J020...J , 1,, 9 A db J A db J A db J02GND A db J02X X A db J02Y Y A db J150...J , 1,, 9 A db J150P...J159P , 1,, 9 B db JSET , 1,, 9 A db J15A...J15Z A, B,, Z A db J15/ / A db * A: vezetékre ráhúzható; B: vezetékre pattintható Tracon Méret Csoma - kód (mm 2 ) Felirat Típus* golás J A db J A db J15FOLD A db JSET/B , A, B, J, 0, R, S, T, +, - A db J40...J , 1,, 9 A db J40P...J49P , 1,, 9 B db J4A...J4Z A, B,, Z A db J A db J A db J100...J , 1,, 9 A db Öntapadós jelzőcímkék A 20 mm átmérőjű jelzőcímkéket elosztószekrényekben, készülékekben gyűjtősínek, csatlakozókapcsok jelölésére ajánljuk. Megnevezés 1. fázisvezető váltakozó áramú rendszerekben 2. fázisvezető váltakozó áramú rendszerekben 3. fázisvezető váltakozó áramú rendszerekben Pozitív áramvezető egyenáramú rendszerekben Negatív áramvezető egyenáramú rendszerekben Jelző- címke Tracon kód JC09 JC10 JC11 JC12 JC13 Megnevezés Egyenáramú hálózat földelt középvezetője Közös védővezető és nullavezető Európai Megfelelőségi jelölés Robbanásbiztos készülék (régebbi) Robbanásbiztos készülék Jelző- címke Tracon kód JC01 JC02 JC03 JC04 JC05 JC06 Nullavezető JC14 Üzemi földelőkapocs JC07 Egyenáramú hálózat középvezetője JC15 Védővezető csatlakozókapocs JC08 Elkülönített védővezető J/3

5 Tömítőszelencék Tömítőszelencék Kábelek és vezetékek villamos elosztódobozokba, kap csol ó szek rényekbe, kábelösszekötő dobozokba vagy csatlakozókapocs dobozokba stb. történő bevezetésekor védelmet nyújtanak a por és a víz behatolása ellen. PG tömítőszelencék Rögzítő menet: páncélcső Anyag: a test polietilén (PE) a tömítés neoprén szürke Üzemi hőmérséklet: -40 C C Védettségi fokozat: IP 68 TÜV MEEI TEST DOCUMENTATION MSZ Tömítési tartomány (mm) T (mm) B (mm) d (mm) D (mm) L 1 (mm) L 2 (mm) PG PG PG PG-13, PG PG PG PG PG PG PG fémből készült tömítőszelencék Rögzítő menet: páncélcső Anyag: bronz (krómozva) Tömítés: műanyag vagy EPDM neoprén króm Üzemi hőmérséklet: -40 C 100 C Védettségi fokozat: IP 68 MSZ Tömítési tartomány (mm) T (mm) B (mm) d (mm) D (mm) L 1 (mm) L 2 (mm) PGF-7 3,5-6, PGF ,5 15, PGF , ,3 17, PGF-13,5 7-11, PGF , PGF ,4 26, PGF PGF , , PGF PGF , J/4

6 Tömítőszelencék MG Metrikus tömítőszelencék Rögzítő menet: metrikus Anyag: a test UL 94-V0 fokozatú, önkioltó típusú, PA 6.6-ból, a tömítés EPDM neoprénből készül. fekete vagy szürke Üzemi hőmérséklet: -40 C C (rövid ideig max. 120 C) Védettségi fokozat: IP 68 EN EN TÜV MEEI TEST DOCUMENTATION V Tömítési szürke fekete tartomány (mm) T (mm) B (mm) d (mm) D (mm) L 1 (mm) L 2 (mm) MG-12 MG-12F M MG-16 MG-16F M MG-20 MG-20F , ,5 M MG-25 MG-25F M MG-32 MG-32F M MG-40 MG-40F M MG-50 MG-50F M MG-63 MG-63F ,5 M MG fémből készült metrikus tömítőszelencék Rögzítő menet: metrikus Anyag: bronz (krómozva) Tömítés: műanyag vagy EPDM neoprén króm Üzemi hőmérséklet: -40 C 100 C Védettségi fokozat: IP 68 MSZ Tömítési tartomány (mm) T (mm) B (mm) d (mm) D (mm) L 1 (mm) L 2 (mm) MGF-12 3, M MGF ,5 M MGF-20 6, M MGF M MGF M MGF M MGF M MGF M J/5

7 Tömítőszelencék Metrikus tömítőszelence törésgátló kábelbevezetővel Törésgátló spirállal egybeépített tömszelencéket alkalmazhatunk hajlékony kábeleknél és minden olyan esetben és helyen, ahol fontos a nagy megbízhatóság és a kábel törés elleni védelme. Menet: metrikus Anyag: Poliamid 6.6 (PA 6.6) fekete Alkalmazhatóság: -40 C C Lángállóság: Önkioltó (UL 94 V2 szerint) Védettségi fokozat: IP 68 EN A Rögzítőanya B Alátét gyűrű C Test D Köröm E Tömítés F Szorítóanya a törésgátló spirállal EN D1 (mm) D2 (mm) B1 (mm) L1 (mm) L2 (mm) L3 (mm) MG-12TG M MG-16TG M MG-20TG M MG-25TG M Metrikus szűkítő közcsavar Az alkalmazni kívánt tömítőszelence méreténél nagyobb furatátmérővel rendelkező kábelátvezetés leszűkítésére használhatjuk. A közcsavarhoz rögzítőanya rendelhető, lásd következő oldal! Menet: metrikus Anyag: Poliamid 6.6 (PA 6.6) fekete Alkalmazhatóság: -40 C C Lángállóság: Önkioltó (UL 94 V2 szerint) EN D 2 (mm) D 1 (mm) Külső menet Belső menet L (mm) W (mm) TMSZ-20/12 M M TMSZ-20/16 M M TMSZ-25/16 M M TMSZ-25/20 M M TMSZ-32/20 M M TMSZ-32/25 M M TMSZ-40/32 M M TMSZ-50/40 M M TMSZ-63/50 M M J/6

8 Tömítőszelencék Metrikus rögzítőanyák Alkalmazható metrikus tömítőszelencék, szűkítő közcsavar és záródugók kivágási furatokban való rögzítésére. Menet: metrikus Anyag: Poliamid 6.6 (PA 6.6) szürke Alkalmazhatóság: -40 C C Lángállóság: Önkioltó (UL 94 V2 szerint) EN Megnevezés d (mm) B (mm) (mm) MG-12-A MG12 tömszelencéhez M12x1,5 17,5 5 MG-16-A MG16 tömszelencéhez M16x1, MG-20-A MG20 tömszelencéhez M20x1,5 26,5 7,5 MG-25-A MG25 tömszelencéhez M25x1, MG-32-A MG32 tömszelencéhez M32x1,5 40,5 8 MG-40-A MG40 tömszelencéhez M40x1, MG-50-A MG50 tömszelencéhez M50x1,5 60,5 9,5 MG-63-A MG63 tömszelencéhez M63x1,5 73,5 11 Metrikus záródugó Általánosan felhasználható kábelátvezetések lezárására. A záródugóhoz rögzítőanya rendelhető. Menet: metrikus Anyag: Poliamid 6.6 (PA 6.6) fekete Alkalmazhatóság: -40 C C Lángállóság: Önkioltó (UL 94 V2 szerint) EN A (mm) B (mm) C (mm) D (mm) TMZ-12 M TMZ-16 M TMZ-20 M TMZ-25 M TMZ-32 M TMZ-40 M TMZ-50 M TMZ-63 M Gégecsőhöz illeszkedő kiegészítő gyorscsatlakozó Alkalmazható gégecsövek elosztó- kötődobozokhoz, szekrényekhez való csatlakoztatására. L1 L2 L3 Anyag: Poliamid 6.6 (PA 6.6) Lángállóság: önkioltó UL 94V2 szerint szürke D1 D2 D1 (mm) D2 (mm) D3 (mm) L1 (mm) L2 (mm) L3 (mm) Ajánlott gégecső méret GCS-16 15, , ,9 15,7 16 mm GCS-20 19, , , mm GCS ,9 19,8 11,4 23,6 20,6 25 mm GCS-32 31, , ,8 20,6 32 mm GCS-40 37,5 31,5 31,6 11,3 23,6 20,7 40 mm GCS ,5 39,5 12,6 21,6 20,7 50 mm D3 J/7

9 Installációs kiegészítők Sorolósínek 125 A-ig A TFSS- kódjelű sorolósínek kismegszakítók betáplálási oldalainak közösítésére, összekötésére szolgálnak. A csapos kivitelek hüvely kapcsokhoz, a villás kivitelek csavarfejjel szorító csavaros csatlakozókapcsokhoz használhatók. A sorolósínek a szükséges méretre darabolhatók. Nagyobb áramú kismegszakítók és installációs készülékek betáplálására javasoljuk a TFSS100-1 és TFSS125-1 sorolósíneket! 27 mm-es osztástávolságuk miatt az egy modul széles (18mm) készülékek között 5 mm légköz alakul ki, így kevésbé lesz hőmérsékletfüggő a maximális terhelési áram. A pólusok egymáshoz képest kis mértékben elmozdíthatók. Névleges szigetelési feszültség: Névleges üzemi feszültség: 500 V 230/400 V MSZ EN Kivitel Névleges Sín ossz h W Pólusáram keresztmetszet (mm) (mm) (mm) (mm) szám Modulszám TFSS-1 csapos max. 63 A 10 mm 2 56 modul TFSS-1-12 csapos max. 63 A 10 mm 2 12 modul TFSS-1+N csapos max. 63 A 10 mm 2 56 modul / N TFSS-2 csapos max. 63 A 10 mm 2 56 modul TFSS-3 csapos max. 63 A 10 mm 2 56 modul TFSS-3-12 csapos max. 63 A 10 mm 2 12 modul TFSS-4 csapos max. 63 A 10 mm 2 56 modul TFSS-1V villás max. 63 A 10 mm 2 56 modul TFSS-1V-12 villás max. 63 A 10 mm 2 12 modul TFSS-2V villás max. 63 A 10 mm 2 56 modul TFSS-3V villás max. 63 A 10 mm 2 56 modul TFSS-3V-12 villás max. 63 A 10 mm 2 12 modul TFSS-4V villás max. 63 A 10 mm 2 56 modul TFSS100-1 csapos max. 100 A 25 mm 2 37 modul TFSS125-1 csapos max. 125 A 35 mm 2 37 modul TFSS-..., TFSS-1+N TFSS-...V J/8 TFSS-1CS TFSS-...Z Egyéb kiegészítők TFSS-1Z TFSS-2Z TFSS-3Z TFSS-4Z TFSS-1CS Megnevezés Záróidom 1 pólusú 63A-es sorolósinekhez Záróidom 2 pólusú 63A-es sorolósinekhez Záróidom 3 pólusú 63A-es sorolósinekhez Záróidom 4 pólusú 63A-es sorolósinekhez csavaros csatlakozókapocs max. 25 mm 2 -es vezetékekhez

10 Installációs kiegészítők Szerelősínek Sorolható készülékek rögzítésére szolgáló mm méretű kalap formájú galvanizált acél sínek. Felerősítésük csavarral történik, ezért furattal, a hosszabb méretűek pedig ovális lyuksorozattal rendelkeznek. Kapható 1000 mm hosszúságú sín furatok nélkül is. L (mm) Kivitel 35/7,5SIN perforált 35/7,5SIN perforált 35/7,5SIN perforált 35/7,5SIN perforált 35/7,5SIN perforált 35/7,5SIN-T teli 35/7,5SIN-T teli MSZ EN Rézsíntartó bakok Alkalmazható kisfeszültségű mérő, - vezérlő, - elosztó-berendezésekben a nulla- és a védővezető sínek (N/PE sínek) megfelelő és megbízható rögzítésére. Névleges szigetelési feszültség: 660 V Alkalmazhatóság: C Lángállóság: UL94-V1 Anyag: Polikarbonát Megnevezés TNFSB1 Síntartó bak 1 db N/PE sínhez TNFSB Síntartó bak 2 db N/PE sínhez MSZ EN TNFSB1 TNFSB TNFSB TNFSB1 Rézsín (N/PE sín) Alkalmazható kisfeszültségű mérő, - vezérlő, -elosztóberendezésekben a nulla- és a védővezetők megbízható csatlakoztatására és elosztására, csavaros hüvelykapcsokkal. Névleges üzemi feszültség: 230/400 V Névleges termikus áram: max. 100 A Beköthetővezeték: merev 25 mm 2 hajlékony 16 mm 2 Anyag: Réz MSZ EN TNFS Megnevezés Rézsín, 1 m J/9

11 Installációs kiegészítők Szigetelt földelő sín Alkalmazható kisfeszültségű mérő,- vezérlő- és elosztóberendezésekben a nulla- és a védővezetők megbízható csatlakoztatására és elosztására, csavaros hüvelykapcsokkal. UL94-V1 lángállóságú műanyag szigeteléssel rendelkezik. 35 7,5 mm méretű szerelősínre rögzíthető. NPE-B... NPE-ZB, NPE-ZG NPE-G... Névleges feszültség: 230/400 V AC Névleges termikus áram: max. 100 A Névleges szigetelési feszültség: 500 V Kapcsok anyaga: sárgaréz Védettségi fokozat: IP 20 Környezeti hőmérséklet: -10 C +55 C Sín Kapcsok Névleges Beköthető Méret (mm) méret vezeték (mm) száma áram (mm 2 ) L L1 L2 W d Csavar Szín NPE-ZB ,5 M5 kék NPE-ZG ,5 M5 zöld / NPE-B max. 63 A ,5 5 M4 kék tömör/hajlékony NPE-B ,5 5 M4 kék NPE-B ,5 5 M4 kék NPE-B ,6 7 M5 kék NPE-B ,5 7 M5 kék 4-35 / 4-16 NPE-B max. 100 A ,6 7 M5 kék tömör/hajlékony NPE-B ,6 7 M5 kék NPE-B ,6 7 M5 kék NPE-G ,5 5 M4 zöld / NPE-G max. 63 A ,5 5 M4 zöld tömör/hajlékony NPE-G ,5 5 M4 zöld NPE-G ,6 7 M5 zöld NPE-G ,5 7 M5 zöld 4-35 / 4-16 NPE-G max. 100 A ,6 7 M5 zöld tömör/hajlékony NPE-G ,6 7 M5 zöld NPE-G ,6 7 M5 zöld d L2 d W L1 L W Gyűjtősín leágazó kapcsok A gyűjtősín leágazó kapcsok segítségével az elosztószekrényben tetszés szerinti helyen lehetséges külön előkészítés nélkül kábellel vagy vezetékkel közvetlenül csatlakozni a gyűjtősínre. Névleges üzemi feszültség: Névleges termikus áram: Anyag: 230/400 V vezeték mérete alapján, lásd Függelék réz, felület kezelve J/10 h Vezeték keresztmetszet (mm 2 ) Sín vastagság (mm) Min h Max h (mm) (mm) GLK GLK GLK GLK GLK GLK GLK GLK GLK

12 Installációs kiegészítők Állítható kábelrögzítők Gyakran előfordul, hogy egy elosztószekrény csatlakozókábeleinek bekötésekor a bejövő kábeleket a készülékbe való bevezetés során rögzíteni kell. Ehhez ajánljuk kábelmegfogóinkat. A kampós kialakítású eszközt az előzetesen rögzített tartósínbe kell beakasztani, majd a kábellel együtt megszorítani. Anyag: alumínium Egyszintes állítható kábelrögzítő Rögzíthető B kábel átmérő (mm) (mm) AKR mm AKR mm AKR mm AKR mm AKR mm AKR mm AKR mm AKR mm B Rögzítősín állítható kábelrögzítőkhöz 30/15SIN Megnevezés alumínium sín 1m Műanyag doboz A külső hatásoknak (pl vegyi, hő, napsugárzás stb.) jól ellenáll és megfelelő védelmet biztosít a benne elhelyezett vezeték-összekötéseknek, villamos vezérléseknek. A doboz előre elkészített, kitörhető tömszelence nyílásokkal rendelkezik. A doboz sorozatkapcsot nem tartalmaz! Alkalmazhatóság: 15 C C Névleges szigetelési feszültség: 660 V világosszürke Lángállóság: UL94-V1 Védettség: IP55 Típusválaszték Tracon kód Fedél W L (mm) (mm) (mm) Szerelőlap MD81212 Teli MD Teli MD Teli MD Teli MD-SZL1 MD Teli MD-SZL2 MD Teli MD-SZL3 MD151114T Átlátszó MD191514T Átlátszó MD-SZL1 MD252016T Átlátszó MD-SZL2 MD312318T Átlátszó MD-SZL3 L Galvanizált szerelőlap MD-dobozokhoz Megnevezés MD-SZL1 190x145 mm dobozokhoz MD-SZL2 250x200 mm dobozokhoz MD-SZL3 310x230 mm dobozokhoz W J/11

13 Installációs kiegészítők Falon kívüli kötöződobozok A külső hatásoknak (pl vegyi, hő, napsugárzás stb.) jól ellenáll és megfelelő védelmet biztosít a benne elhelyezett vezeté k összekötéseknek. A vezetékek csatlakozása a dobozon lévő furatokon keresztül tömítőszelencékkel történik. A doboz sorozatkapcsot nem tartalmaz! Alkalmazhatóság: -15 C C világosszürke Névleges szigetelési feszültség: 660 V Lángállóság: UL94-V1 TQBX, TQBY0 Kötődobozok Tracon D L W Védettség Gumi C D kód (mm) (mm) (mm) (mm) bevezetők (mm) Fedélrögzítés TQBX IP 44 TQBY2-GB pattintható TQBY IP 44 TQBY2-GB pattintható TQBY IP 44 TQBY2-GB pattintható TQBY IP 55 TQBY3-GB csavaros TQBY IP 56 TQBY4-GB csavaros TQBY IP 55 TQBY5-GB csavaros TQBY IP 55 TQBY5-GB csavaros TQBY2 Gumibevezetők TQBY1 TQBY3 TQBY4 TQBY5 TÜV MEEI TEST DOCUMENTATION V Elektronikai doboz A külső hatásoknak (pl vegyi, hő, napsugárzás stb.) jól ellenáll és megfelelő védelmet biztosít a benne elhelyezett vezeték-összekötéseknek, villamos vezérléseknek. A dobozon nincs előre elkészített furat, így a megfelelő kábelbevezetések kialakításáról külön kell gondoskodni. A doboz sorozatkapcsot nem tartalmaz! Alkalmazhatóság: 15 C C Névleges szigetelési feszültség: 660 V világosszürke Lángállóság: UL94-V1 Tracon W L Védettségi kód Fedél (mm) (mm) (mm) fokozat MED10105 világosszürke IP 56 MED12085 világosszürke IP 56 MED15117 világosszürke IP 56 MED15117T átlátszó IP 56 MED15157 világosszürke IP 55 MED15157T átlátszó IP 55 MED19147 világosszürke IP 55 MED19147T átlátszó IP 55 MED24199 világosszürke IP 55 MED világosszürke IP 55 MED világosszürke IP 55 MED világosszürke IP 55 MED világosszürke IP 55 MED világosszürke IP 55 MED világosszürke IP 55 J/12

14 Installációs kiegészítők Műanyag szerelődobozok Nedves, poros, vegyi és korróziós hatású vagy a mechanikus sérüléssel veszélyeztető környezetbe való falon kívüli szereléshez alkalmazható. Zárt, bemenő nyílásoktól mentes. Két oldalán kikönnyítések találhatók. A fedél csavarok segítségével rögzíthető. L Méret (mm) L W Védettség Rögzítés DN200X IP 44 2 saroknál DN250X IP 44 4 saroknál W Falon kívüli rugalmas kötődobozok Magas nedvességtartalmú, poros, vegyi és korróziós hatású környezetbe való szereléshez ajánljuk. A doboz a 2 oldalán található fülek segítségével rögzíthető. A fedél egyszerűen felpattintható a dobozra. A lehetséges bemeneti nyílások ( 16/20) ki vannak könnyítve. Méret (mm) L W Védettség Bemenet PD75X IP 54 8 db PD75X IP db PD85X IP db PD100X IP db L W Gipszkarton dobozok L W Funkciója: szigetelt üregek biztosítása a készülékek és a villamos kötések számára, valamint a szerelvények megfelelő rögzítése. A dobozokat elölről a támasztóperem, hátulról a csavarok végére szerelt támasztófülek rögzítik. Gipszkarton dobozokba a szerelvényeket karmokkal rögzíteni tilos! A dobozokat rögzítő-csavarokkal szállítjuk, amelyek segítségével a szerelvények a keretnél fogva rögzíthetők. Többféle kitörhető perforációval rendelkeznek. Megnevezés Méret (mm) D L W GD6021 szerelvénydoboz, sima GD60 szerelvénydoboz, mély GD8021 kötődoboz, fedéllel GD100 kötődoboz, fedéllel GD71D szerelvénydoboz, dupla D L W Süllyesztett perforált kötődobozok Vakolat alatti villamos kötések elhelyezésére alkalmasak. Megjegyzés Méret (mm) D D70 sima D70SET vakolófedéllel D80 sima D80X80 négyzetes 76 (97) 51,5 D100X100 négyzetes 100 (116) 51,5 D150X150 négyzetes 150 (166) 65,3 D D D J/13

15 Installációs kiegészítők Süllyesztett perforált szerelvénydobozok A sorolható dobozok vízszintes vagy függőleges irányban összefüggő sorba kapcsolhatóak, legfeljebb 5 doboz összekapcsolását ajánljuk. Az összekapcsolt dobozokat a kialakított járatok segítségével lehet össze kötni, és ezt követően keresztül lehet rajta húzni a vezetékeket. A mély készülékdoboz nagyobb mélységű készülékek (pl. a túlfeszültség elleni védelem) beépítését vagy a vezeték készülék alatti elágazását teszi lehetővé. A dobozba kerülő szerelvényeket karmok vagy a doboz elején található furatoknál csavarok segítségével rögzíthetjük. Megnevezés Méret (mm) D L W Furat D60 sima D60S sima, sorolható D60SM mély, sorolható D70SZ sima D70SZT sima, tetővel D70D dupla D70TRI tripla D70/8 nyolcszögletű, sorolható L W W D L Dobozfedelek Készülékdobozok és kötődobozok lefedésére alkalmazhatók rugós műanyag nyelv segítségével. A vakolófedél egy rugalmas nyelv segítségével a vakolás után könnyen eltávolítható. Megnevezés Átmérő (mm) D D60T rúgós, fehér 69 D70T rúgós, fehér 75 D80T rúgós, fehér 89 VAKFED60 vakolófedél 65 VAKFED70 vakolófedél 76 Univerzális szerelvénydoboz D Külső szigetelt és burkolt falak szerelvényezéséhez alkalmazható. Az 1-es dobozt a hagyományos dobozokhoz hasonlóan a falba süllyesszük. Legalább 40, legfeljebb 80 milliméterre, olyan módon, hogy a 2-es doboz pereme valamelyik fokozatában a szigetelés külső síkjába essen. 1 2 Mélység beállítás () Méret D (mm) UD mm 70 Doboztoldás utólagos szigeteléshez Szerelvénydoboz-toldás utólagos belső szigeteléshez. Gipszkarton vagy lambéria díszburkolathoz és szigeteléshez rögzíthető. J/14 D Mélység beállítás () Méret D (mm) UDT mm 70

16 Installációs kiegészítők, légvezeték tartozékok Támszigetelők A műanyag támszigetelők különféle biztosító aljzatok, gyűjtősinek, elosztó- és kapcsolószekrények, továbbá egyéb zárttéri villamos berendezések szereléséhez használhatók az adott feszültséghatáron belül. Alkalmazásuk a porcelán szigetelőkhöz képest méret- és tömeg csökkenést jelent. A támszigetelők halogénmentes epoxigyanta és kvarcliszt megfelelő arányú keverékéből öntéssel készülnek. A rögzítésre szolgáló menetes fémbetéteket öntéskor helyezik a műanyag testbe. Jó mechanikai, termikus és elektromos tulajdonságokkal rendelkeznek. Szerelésük gyorsan és biztosan végezhető. Szükség esetén az üzemi feszültség több támszigetelő egymásra építésével növelhető. Névleges üzemi feszültség AC/DC 1000/1500 V Próba feszültség 5 kv Környezeti hőmérséklet: -40 C +130 C Terhelés alatti alakváltoztatás: > 200 C fölött Lángállóság: önkioltó UL 94 V0 szerint Ivállóság: > 180 s Vízfelvétel: < 0,3 % MSZ EN M D B A Tömeg Mechanikai tulajdonságok (N) Max. meghúzási (mm) (mm) (mm) (mm) (mm) (g) ajlítás úzás nyomaték (Nm) STS , STS , STS , STS , STS , STS , STS , STS , STS , STS , STS , STS , STS , STS , LTT Légvezeték-távtartó A távolságtartó felhasználásával a 230/400 V-os kisfeszültségű légveze téki hálózatok szigeteletlen vezetőinek egymástól való távolsága biztosítható két tartóoszlop között. Alkalmazásával megelőzhető az erős légmozgások, szél viharok által okozott zárlatok, üzemviteli zavarok ki alakulása. A mű anyagból készült távolságtartó kb. 350 mm-re tartja a két vezetéket egymástól, a vezetékeket rugóval működő szorítóelem rögzíti helyzetükben. Max. vezeték átmérő: 12 mm LTT Megnevezés Légvezeték távtartó TB Tetőtartó bevezető A tetőtartó bevezetők alkalmazásával lehetséges a 230/400 V-os kisfeszültségű légvezetéki energiaelosztó hálózatról az épületek villamos energiaellátását biztosító szigetelt vezetékek sérülésmentes bevezetése az ún. tetőtartó acélcsövekbe. A bevezető egyúttal biztosítja, hogy az acélcsőbe a csa padék (eső, hó) ne kerülhessen be. A bevezető 1,5, 2 és 2,5 méretű acél csövekhez készül. A két részből álló, műanyagból készült bevezető kúpos kiképzésű alsó része további rögzítő eszköz nélkül befeszül a megfelelő méretű acélcsőbe, felső része a ve ze tékek elhelyezése, bevezetése után csavarokkal rögzíthető az alsó részhez. TÜV MEEI TEST DOCUMENTATION V Acélcső átmérője TB-1.5 1,5 TB-2 2 TB-2.5 2,5 J/15

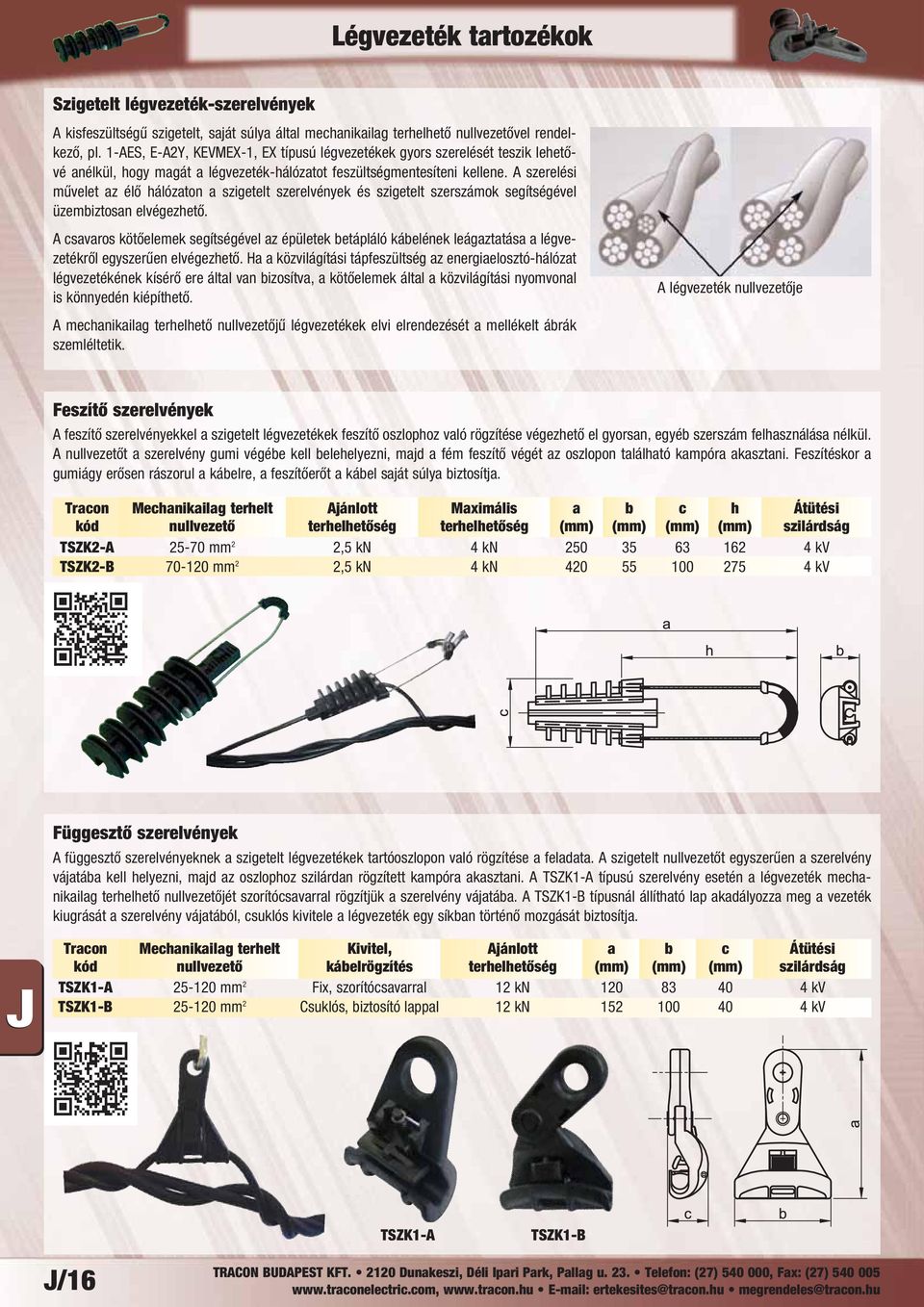

17 Légvezeték tartozékok Szigetelt légvezeték-szerelvények A kisfeszültségű szigetelt, saját súlya által mechanikailag terhelhető nullvezetővel rendelkező, pl. 1-AES, E-A2Y, KEVMEX-1, EX típusú légvezetékek gyors szerelését teszik lehetővé anélkül, hogy magát a légvezeték-hálózatot feszültségmentesíteni kellene. A szerelési művelet az élő hálózaton a szigetelt szerelvények és szigetelt szerszámok segítségével üzembiztosan elvégezhető. A csavaros kötőelemek segítségével az épületek betápláló kábelének leágaztatása a légvezetékről egyszerűen elvégezhető. a a közvilágítási tápfeszültség az energia elosztó-hálózat légvezetékének kísérő ere által van bizosítva, a kötőelemek által a közvilágítási nyomvonal is könnyedén kiépíthető. A légvezeték nullvezetője A mechanikailag terhelhető nullvezetőjű légvezetékek elvi elrendezését a mellékelt ábrák szemléltetik. Feszítő szerelvények A feszítő szerelvényekkel a szigetelt légvezetékek feszítő oszlophoz való rögzítése végezhető el gyorsan, egyéb szerszám felhasználása nélkül. A nullvezetőt a szerelvény gumi végébe kell belehelyezni, majd a fém feszítő végét az oszlopon található kampóra akasztani. Feszítéskor a gumiágy erősen rászorul a kábelre, a feszítőerőt a kábel saját súlya biztosítja. Tracon Mechanikailag terhelt Ajánlott Maximális a b c h Átütési kód nullvezető terhelhetőség terhelhetőség (mm) (mm) (mm) (mm) szilárdság TSZK2-A mm 2 2,5 kn 4 kn kv TSZK2-B mm 2 2,5 kn 4 kn kv Függesztő szerelvények A függesztő szerelvényeknek a szigetelt légvezetékek tartóoszlopon való rögzítése a feladata. A szigetelt nullvezetőt egyszerűen a szerelvény vájatába kell helyezni, majd az oszlophoz szilárdan rögzített kampóra akasztani. A TSZK1-A típusú szerelvény esetén a légvezeték mechanikailag terhelhető nullvezetőjét szorítócsavarral rögzítjük a szerelvény vájatába. A TSZK1-B típusnál állítható lap akadályozza meg a vezeték kiugrását a szerelvény vájatából, csuklós kivitele a légvezeték egy síkban történő mozgását biztosítja. Tracon Mechanikailag terhelt Kivitel, Ajánlott a b c Átütési kód nullvezető kábelrögzítés terhelhetőség (mm) (mm) (mm) szilárdság TSZK1-A mm 2 Fix, szorítócsavarral 12 kn kv TSZK1-B mm 2 Csuklós, biztosító lappal 12 kn kv TSZK1-A TSZK1-B J/16

18 Légvezeték tartozékok Csavaros kötőelemek A csavaros kötőelemmel üzembiztos erenkénti leágazást lehet létesíteni a feszültség alatt álló szigetelt légvezeték-hálózaton. Nagyfokú biztonságot jelent, hogy a szorítócsavar és az érintkezőkések közötti szigetelés átütési szilárdsága legalább 4 kv levegőben. További védelmet jelent a leágazó vezeték végét takaró sapka felhelyezése, mely az érintés és a behatoló szennyeződések ellen véd. A mechanikai kapcsolat az érintkezőkések közvetítésével a vezeték szigetelésének átvágása után a megfelelő nyomatékkal meghúzott szorítócsavar által jön létre. A csatlakozás korrózióállóságát a csatlakozó terület speciális zsírzása biztosítja. Egyes méretek elérhetők szakadófejes kivitelben is, ahol a kötés elkészítéséhez nem szükséges a nyomatékkulcs használata. Főbb felhasználási területek Épületek betápláló kábelének csatlakoztatása az energiaelosztó légvezeték-hálózathoz Közvilágítás nyomvonalának gyors és megbízható kiépítése Réz és alumínium anyagú kábelekhez egyaránt használhatók MSZ EN MSZ Normál csavarral szerelt kivitel Vezeték Átütési Csavarok keresztmetszet (mm 2 ) szilárdság (kv) száma Fő Leágazó TSZL M8 TSZL M8 TSZL M8 TSZL M8 Szakadófejes szorítócsavarral szerelt kivitel Vezeték Átütési Csavarok keresztmetszet (mm 2 ) szilárdság (kv) száma Fő Leágazó TSZL M8 TSZL M8 TSZL M8 TSZL M8 A kötés elkészítése (TSZL) Az érintkezők a mellékelt metszeti ábra szerint a vezeték szigetelését átvágva létesítenek megbízható kötést a fő- és a leágazó vezeték között. A szigetelés átütési szilárdsága a szorítócsavar és az érintkező között 4 kv levegőben a TSZL4 típusok esetében. A TSZL6 típusok egy perces vízbemerítés után is biztosítják a 6 kv-os átütési szilárdságot. A leágazó vezetéket védő sapka mindkét oldalra elhelyezhető (1). A leágazás irányának megfelelően elhelyezhető a sapka, az áthelyezéshez a helyéről felfelé lehet kihúzni (2). A leágazó vezeték vége nem lóg ki, így nincs véletlen érintésveszély (3). A vezetékek megfelelő elhelyezése után a csavar meghúzásával létesíthető a kötés (4). A megfelelő meghúzási nyomaték értéke a szerelvény oldalán található. A szakadófejes kivitelek esetében a megfelelő meghúzási nyomaték hatására a csavar feje leszakad. A duplafejű csavarfej kialakítása miatt a kötés ezután is oldható J/17
