1 Analóg kijelzésû mutatós villamos mérõmûszerek MÛSZAKI ISMERTETÕ A villamos vagy nem villamos mennyiségek villamos úton történõ mérésére alkalmas mechanikai szerkezeteket elektromechanikus mérõmûszereknek nevezzük. Ezen eszközöknél a mérendõ mennyiség értékét bármely idõpontban folyamatosan jelzõ mutató közvetlenül kapcsolódik a mérõmûhöz, amely a skála felett mozgatja azt. Az elektromechanikus mûszerekkel a villamos úton történõ mérést nyomaték mérésére vezethetjük vissza A mérõmû mozgórésze elmozdul, ha a mûszer kapcsaira megfelelõ villamos mennyiséget adunk. Ezt az elmozdulást az elektromágneses hatásra létrejövõ kitérítõ nyomaték hozza létre. Az elmozdulással változik a visszatérítõ nyomaték, és a kettõ egyensúlyánál áll elõ a kitérést meghatározó állapot. Az elosztóberendezésekben, kapcsolótáblákban alkalmazott mûszereket nevezzük táblamûszereknek. Ezeket az eszközöket legtöbbször függõleges síkra szerelik, skálájuk tehát szintén függõleges. A táblamûszerekkel egyen-, és váltakozóáramú áram (A), feszültség (V), teljesítmény (W), valamint váltakozóáramú hálózatokban frekvencia (Hz), teljesítménytényezõ (cos ), továbbá meddõteljesítmény (VAr) mérhetõ. Analóg kijelzésû mutatós villamos mérõmûszerek

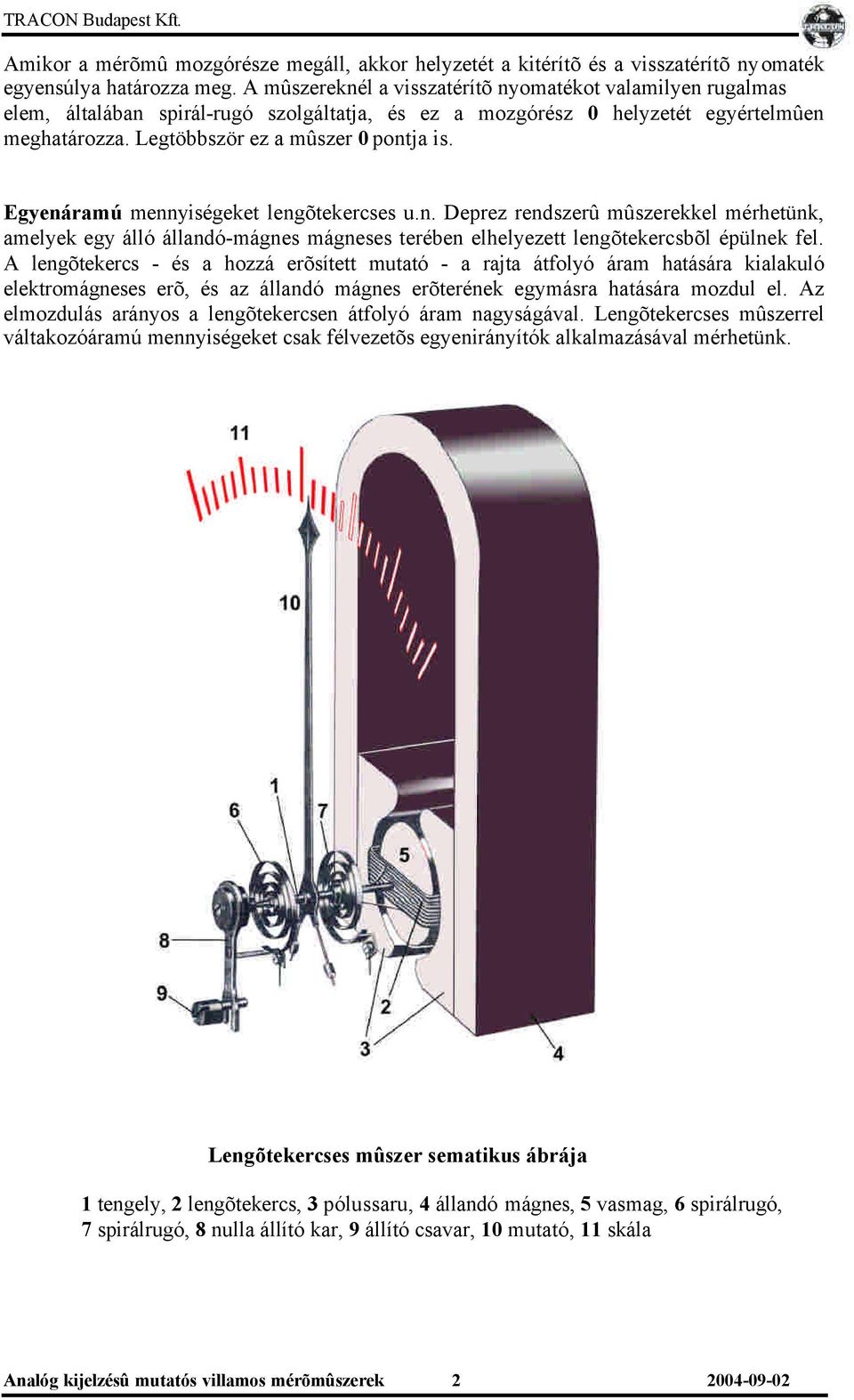

2 Amikor a mérõmû mozgórésze megáll, akkor helyzetét a kitérítõ és a visszatérítõ nyomaték egyensúlya határozza meg. A mûszereknél a visszatérítõ nyomatékot valamilyen rugalmas elem, általában spirál-rugó szolgáltatja, és ez a mozgórész 0 helyzetét egyértelmûen meghatározza. Legtöbbször ez a mûszer 0 pontja is. Egyenáramú mennyiségeket lengõtekercses u.n. Deprez rendszerû mûszerekkel mérhetünk, amelyek egy álló állandó-mágnes mágneses terében elhelyezett lengõtekercsbõl épülnek fel. A lengõtekercs - és a hozzá erõsített mutató - a rajta átfolyó áram hatására kialakuló elektromágneses erõ, és az állandó mágnes erõterének egymásra hatására mozdul el. Az elmozdulás arányos a lengõtekercsen átfolyó áram nagyságával. Lengõtekercses mûszerrel váltakozóáramú mennyiségeket csak félvezetõs egyenirányítók alkalmazásával mérhetünk. Lengõtekercses mûszer sematikus ábrája 1 tengely, 2 lengõtekercs, 3 pólussaru, 4 állandó mágnes, 5 vasmag, 6 spirálrugó, 7 spirálrugó, 8 nulla állító kar, 9 állító csavar, 10 mutató, 11 skála Analóg kijelzésû mutatós villamos mérõmûszerek

3 Váltakozóáramú mennyiségeket közvetlenül az u.n. lágyvasas vagy lengõmágneses mûszerekkel lehet mérni. A lágyvasas mûszerek mozgórésze - amelyhez a mutató rögzítve van - ferromágneses anyagból készül, ennek elmozdulását az álló tekercsben folyó áram hatására kialakuló mágneses tér hozza létre. (A ferromágneses anyagokra az a jellemzõ, hogy mágneses tulajdonságokat csak mágneses erõtérben mutatnak.) A mozgórész elmozdulása a villamos mennyiség effektív értékével arányos. Ezek az eszközök a legolcsóbban elõállítható, és így a legelterjedtebb váltakozóáramú áram és feszültségmérõ mûszerek. Lágyvasas mûszer sematikus ábrája 1 tekercs, 2 tengely, 3 lágyvas lemez, 4 csillapító szerkezet, 5 nulla-állító csavar A mutatós mûszerek mérési hibáinak egységes jellemzése céljából a végkitérésre vonatkoztatott relatív hibát veszik alapul. A mûszer pontossági osztályba sorolásakor a mért értéknek és a valós értéknek legnagyobb különbségét keresik ki, és azt a végkitérésre vonatkoztatják. Az így számított relatív hiba tehát az alapja az osztálypontosságnak. Ez a szám a végkitérés százalékában adja meg a hibát, amely az egész skála mentén érvényes. A mutató kitérésének függvényében a mért értékre vonatkozó relatív hiba változik. Ez annál nagyobb lesz, minél kisebb a mutató kitérése. Ezért a mûszereket célszerû úgy használni, hogy a mutató lehetõleg a skálaterjedelem felsõ 1/3-ába essen, de semmiképpen ne legyen az alsó 1/3-ban. A hibaosztály, ill. a hibahatár alapján a mûszerek alkalmazhatóságát az alábbiak szerint lehet csoportosítani: A 0,1 és 0,2 osztálypontosságú mûszerek laboratóriumi, a 0,5 jelûek laboratóriumi és üzemi, míg az 1; és 2,5 osztályú mûszerek üzemi jellegû felhasználásra alkalmasak. Analóg kijelzésû mutatós villamos mérõmûszerek

4 A mûszerek skálalapjain, csatlakozókapcsainál és bekötési vázlatain az alábbi jeleket találhatjuk: Feszültség Áram Frekvencia Teljesítménytényezõ V A Hz cos Lengõtekercses mûszer Lágyvasas mûszer Egyenáramú áramkör Váltakozóáramú áramkör Egyen-, és váltakozóáramú áramkör Osztálypontosság pl. 0,5 Vizsgálati feszültség Függõleges skálával használható Nullapont állító Pozitív kapocs Negatív kapocs Nullavezetõ kapocs N Földelõ kapocs Védõföldelõ kapocs Egyenirányító Sönt Elõtét ellenállás Áramváltó Feszültségváltó Utalás az ismertetõre Analóg kijelzésû mutatós villamos mérõmûszerek

5 Az általunk forgalmazott táblamûszerek három méretnagyságban készülnek: 96x96; 72x72 és 48x48 mm keretméretûek. A mûszerek háza hõ- és lángálló, önkioltó tulajdonságú ABSbõl (UL94V-1) készül. A mûszerházak védettségi fokozata az IP 52 jelû fokozatnak felel meg, a csatlakozókapcsok IP 00 védettségûek, ezért véletlen érintés elleni védettségükrõl a beépítés során külön gondoskodni kell. A mûszereket függõleges helyzetben történõ alkalmazásra tervezték, skálájuk 90 -os, cserélhetõ. A mûszereket a mellékelt mûanyagidom alkalmazásával lehet a szerelõlap kivágásában rögzíteni. A szerelõlap vastagsága max. 5 mm lehet. A mûszerek mechanikus nullaállító gombja az elõlapon található. A mûszerek megfelelnek az IEC 51 és az MSZ EN szabványok követelményeinek, a táblakivágási méretek a DIN 43700, a keretméretek a DIN 43718, míg a mutató kialakítása a DIN szabványok elõírásait követik. Mûszaki adatok Névleges szigetelési feszültség: 660 V Környezeti hõmérséklet: -25 C +55 C Pontossági osztály (skálajelölés szerint): ill. 2,5 % Rezgésállóság (50/60 Hz-nél): 0,25 mm Váltakozó áramú árammérõk Tracon kód Méret Méréshatár Pontosság (mm) (A) (%) ACAM x96 0-5/10 ACAM x /20 ACAM x /60 ACAM x /100 ACAM x /150 ACAM x /200 ACAM x72 0-5/10 ACAM x /20 ACAM x /60 ACAM x /100 ACAM x48 0-5/10 Az ACAM 96-5; ACAM 72-5 és ACAM48-5 kódjelû mûszerek alkalmazhatók az AVA és AV típusjelû kisfeszültségû áramváltók 5A-es szekunder áramköreiben mérõmûszerként. A mûszerek skálalapja egyszerûen cserélhetõ, ezért a megfelelõ skálalap alkalmazásával a mûszer bármely primer áramerõsségû áramváltó szekunder áramkörébe beköthetõ. Az AVA és AV típusjelû áramváltók névleges adatait, méretrajzait és rendelési kódjait külön termékismertetõ foglalja össze. Analóg kijelzésû mutatós villamos mérõmûszerek

6 Skálalapok ACAM.. árammérõkhöz Tracon kód: SKALA-AC Méréshatár (A) Méréshatár (A) Méréshatár (A) 30/5 100/5 1000/5 40/5 120/5 1500/5 50/5 125/5 2000/5 60/5 150/5 2500/5 75/5 200/5 3000/5 80/5 250/5 4000/5 300/5 5000/5 400/5 500/5 600/5 750/5 800/5 A skálalapok elkészítési ideje általában 3 munkanap. Váltakozó áramú feszültségmérõk Tracon kód Méret (mm) Méréshatár (V) Pontosság (%) ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x ACVM x Egyenáramú árammérõk Tracon kód Méret (mm) Méréshatár (A) Pontosság (%) DCAM x DCAM x DCAM x DCAM x DCAM x DCAM x Analóg kijelzésû mutatós villamos mérõmûszerek

7 Az egyenáramú árammérési feladatok megoldására a fenti táblázat szerinti néhány közvetlenül mérõ mûszeren túl lehetõség van egyenáramú söntök és alapmûszerek alkalmazásával is. Az alábbi névleges adatokkal rendelkezõ alapmûszerek használhatók egyenáramú áramerõsség mérésre: 75 mv-os alapmûszer egyenáram méréséhez Tracon kód Méret (mm) Méréshatár (mv) Pontosság (%) DCVM-96B 96x96 75 DCVM-72B 72x72 75 DCVM-48B 48x48 75 A fenti mûszerek a TS F típusjelû, 75 mv mérõfeszültségû egyenáramú söntökhöz illeszthetõk. Mivel a skálalapok egyszerûen és gyorsan cserélhetõk, a következõ méréshatárral megjelölt skálalapok rendelhetõk a mûszerekhez: Skálalapok DCAM árammérõkhöz Tracon kód: SKALA-DC Méréshatár (A) Méréshatár (A) Méréshatár (A) A skálalapok elkészítési ideje általában 3 munkanap. A TS F típusjelû egyenáramú söntök névleges adatait, méretrajzait és rendelési kódjait külön termékismertetõ foglalja össze. Egyenáramú feszültségmérõk Tracon kód Méret (mm) Méréshatár (V) Pontosság (%) DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x DCVM x Analóg kijelzésû mutatós villamos mérõmûszerek

8 Frekvenciamérõk Tracon kód Méret (mm) Méréshatár (Hz) Pontosság (%) F96-220/50 96x (230) F72-220/50 72x (230) F48-220/50 48x (230) 2,5 Teljesítmény-tényezõ (cos ) mérõk Tracon kód Méret (mm) Méréshatár Bemeneti érték* Pontosság (%) CF96-0,5/1 96x96 0,5 cap-1-0,5 ind 240 V; 5 A CF96-0,5/3 96x86 0,5 cap-1-0,5 ind 380 V; 5 A 2,5 CF72-0,5/1 72x72 0,5 cap-1-0,5 ind 240 V; 5 A CF72-0,5/3 72x72 0,5 cap-1-0,5 ind 380 V; 5 A 2,5 *5 A-nél nagyobb áram esetén 5 A szekunder áramú áramváltót kell alkalmazni. Teljesítmény-tényezõ (cos ) mérõ bekötése ~ 1 fázis esetén Teljesítmény-tényezõ (cos ) mérõ bekötése ~ 3 fázis esetén U=3 400/230 V~ V (1, 2) = Feszültségkapcsok K, L = Áramváltó primer kapcsai *, I A (3, 4) = Áramkapcsok k, l = Áramváltó szekunder kapcsai Analóg kijelzésû mutatós villamos mérõmûszerek

9 Teljesítménymérõk Tracon kód Méret (mm) Méréshatár Bemeneti érték* Pontosság (%) W96-240V/1 96x osztású skála 240 V; 5A W96-380V/3 96x kw 96x kw W96-415V/3 96x kw 96x kw 3x380 V;150/5 A 3~; 3 vezetékes 3x380 V;150/5 A 3~; 4 vezetékes 3x415 V;150/5 A 3~; 3 vezetékes 3x415 V;150/5 A 3~; 4 vezetékes W72-240V/1 72x kw 240 V400/5 A W72-380V/3 72x kw W72-415V/3 72x kw 3x380 V;150/5 A 3~; 4 vezetékes 3x415 V;150/5 A 3~; 4 vezetékes *A teljesítménymérõ mûszerek árammérõ köreiben 5 A-nál nagyobb áramok esetén 5 A szekunder áramú áramváltót kell alkalmazni. Megrendeléskor a mûszer megnevezésében meg kell adni a 3 vagy 4 vezetékes rendszerben tervezett alkalmazást. A táblázatban megadott méréshatártól eltérõ értékek a felhasznált áramváltó primer áramától függõen alakulnak, a szükséges méréshatárnak megfelelõ egyedi skálalapok - külön egyeztetés utáni megrendelésre - általában 7 munkanap alatt készíthetõk el. A skálalapok az egyenáramú (DCAM) és a váltóáramú (ACAM) árammérõ mûszerekhez hasonlóan egyszerûen és gyorsan cserélhetõk. A 96x96 mm méretû változatoknál a mérõelektronika mûanyagháza és az alapmûszer szerves egységet képez, míg a 72x72 keretméretû alapmûszerekhez tartozó mérõelektronikát az alapmûszertõl külön szállítjuk, és a vezérlõszekrényben külön is kell azt elhelyezni és huzalozni. A teljesítménymérõ mûszereket a háromfázisú 3; ill. 4 vezetékes rendszerek esetében az alábbi huzalozási rajzok szerint kell bekötni. Fokozott figyelmet kell fordítani az áramváltók primer és szekunder kapcsainak helyes sorrendben, és a betû-jelöléseknek megfelelõ történõ csatlakoztatására! L1 L2 L3 L1 L2 L3 N Analóg kijelzésû mutatós villamos mérõmûszerek

10 A mérõmûszerek szerelési méretei, és rögzítési módja Méret A B C TRACON BUDAPEST KFT Dunakeszi Déli Ipari Park, Pallag u. 21. Tel.: (27) Fax: (27) tracon@tracon.hu Analóg kijelzésû mutatós villamos mérõmûszerek
