OptiLine 70 energiaoszlopok Bemutatás

Átírás

1 Bemutatás Energiaoszlopok 70 mm-es nyílással tetszőleges típusú szerelvényekhez Az rugalmas szerelési megoldásokat kínálnak az erősáram, valamint a távközlési és adatjelek eljuttatására a mennyezetről a munkaasztalra. Az energiaoszlopok 70 mm-es nyílása lehetővé teszi a 45x45-ös Altira szerelvénymodulok beszerelését -, 2- vagy -modulos adapterek segítségével. Az egy- és kétoldalas energiaoszlopok alkalmasak a szabványos 0-as szerelvények -modulos adapterének befogadására is. Az adapterek számos szerelési előnyt kínálnak. Az energiaoszlopokba moduláris készülékek is beszerelhetők (pl. kismegszakító). Az energiaoszlopok karcsú formájúak, lágyan lekerekített élekkel, anyaguk alumínium, natúr eloxált felületi kezeléssel. A helyiségben szabadon állva, tartólábra szerelve telepíthetőek, és,5 méteres sugáron belül elmozdíthatók a mennyezeti csatlakozási ponthoz képest, vagy a padló és a mennyezet között feszített szerelésűek. Mindkét típus megrendelhető egy- vagy kétoldalas változatban, illetve egy vagy két szerelvényrekesszel. A feszített szerelésű energiaoszlopok rugós terhelésű, beállítható mennyezeti rögzítője könnyen, szerszámok nélkül szerelhető. Egyoldalas / egy szerelvényrekesz P929 P9245 P9229 P925 P00982 Szabadon álló Feszített szerelésű Kétoldalas / két szerelvényrekesz P9242 P9247 P922 P927 P0088 Az a szerelvények minden típusához alkalmazhatók Az univerzálisak, adapterek segítségével alkalmasak a 45x45-ös szerelvénymodulok befogadására. Az egy- és kétoldalas energiaoszlopok felszerelhetők szabványos 0 mm-es szerelvény adapterekkel is. P9074 Altira 45x45 moduláris szerelvények Az Altira szerelvények kiváló szerelhetőséget és formai megjelenést biztosítanak. Az Altira a csatlakozóaljzatok, kapcsolók, gyengeáramú aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. Szabadon álló Feszített szerelésű 8

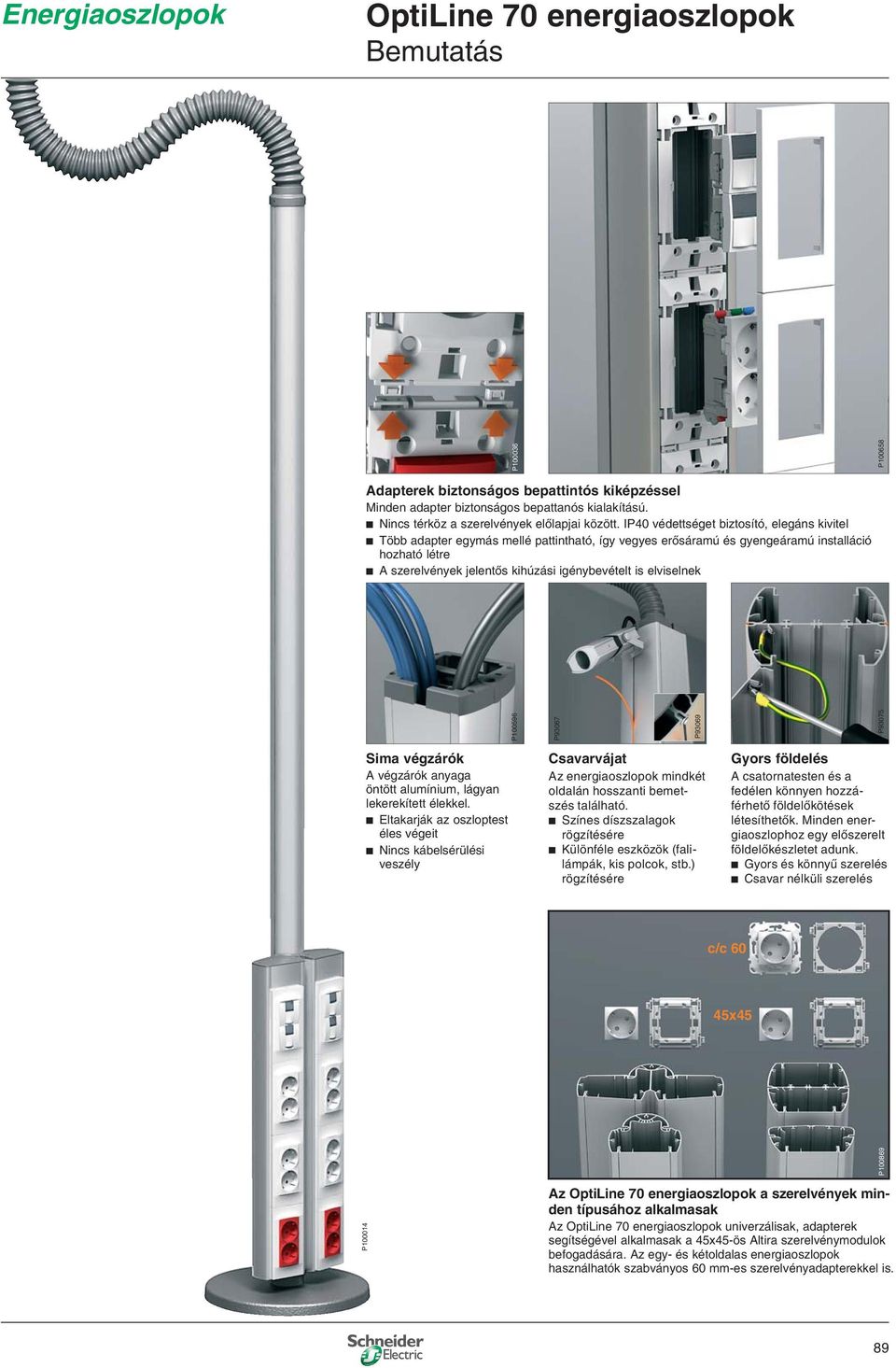

2 Bemutatás Megjelenés, kivitel és minőség Minden OptiLine 70 energiaoszlop anyaga eloxált alumínium, jó minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrészt úgy terveztek, hogy biztosítsa a megbízható működést és a könnyű szerelést. P00 Számos szerelési lehetőség Tartozékok minden szerelési változathoz. A hajlékony védőcsőhöz szükséges mennyezeti keret szerszám nélkül szerelhető, és beállítható a mennyezetek eltérő vastagságának megfelelően. P900 Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. A tartóláb anyaga öntöttvas. b Stabil, erős kivitel b Megbízható működés b Minőségi megjelenés P00 P007 P0055 Innovatív szögletes tartóláb A tartólábra egy acélkengyel van felszerelve, amely a stabil kitámasztás céljából kihajtható. b Stabil b Falhoz közeli, tetszetős elhelyezés b Két energiaoszlop egymásnak háttal is felállítható P9047 P mm P00974 Két választható tartóláb A szabadon álló és mozgatható energiaoszlopok szögletes vagy kerek tartólábbal rendelhetők. Mindkettő öntöttvas anyagú, szürke színre festve. P904 P9 P90 P005 P0000 P000 P92 Mennyezeti keret A feszített szerelésű energiaoszlopok elláthatók egy öntapadó mennyezeti kerettel, az álmennyezeti nyílás széleinek eltakarására. b Elegáns megjelenés b Gyors és könnyű szerelés Praktikus mennyezeti rögzítés Könnyen, szerszám nélkül szerelhető, önzáró módon beállítható. b Könnyű és biztonságos szerelés b 400 mm munkaterület b A szerkezet nem zavarja a szerelvényeket Rugalmasság A szabadon álló energiaoszlop stabil tartólábbal és egy hajlékony kábelvezető csővel rendelkezik. b Az energiaoszlopok könnyen elmozdíthatók, optimális irodai elrendezés alakítható ki b,5 méteres mozgási sugár 87

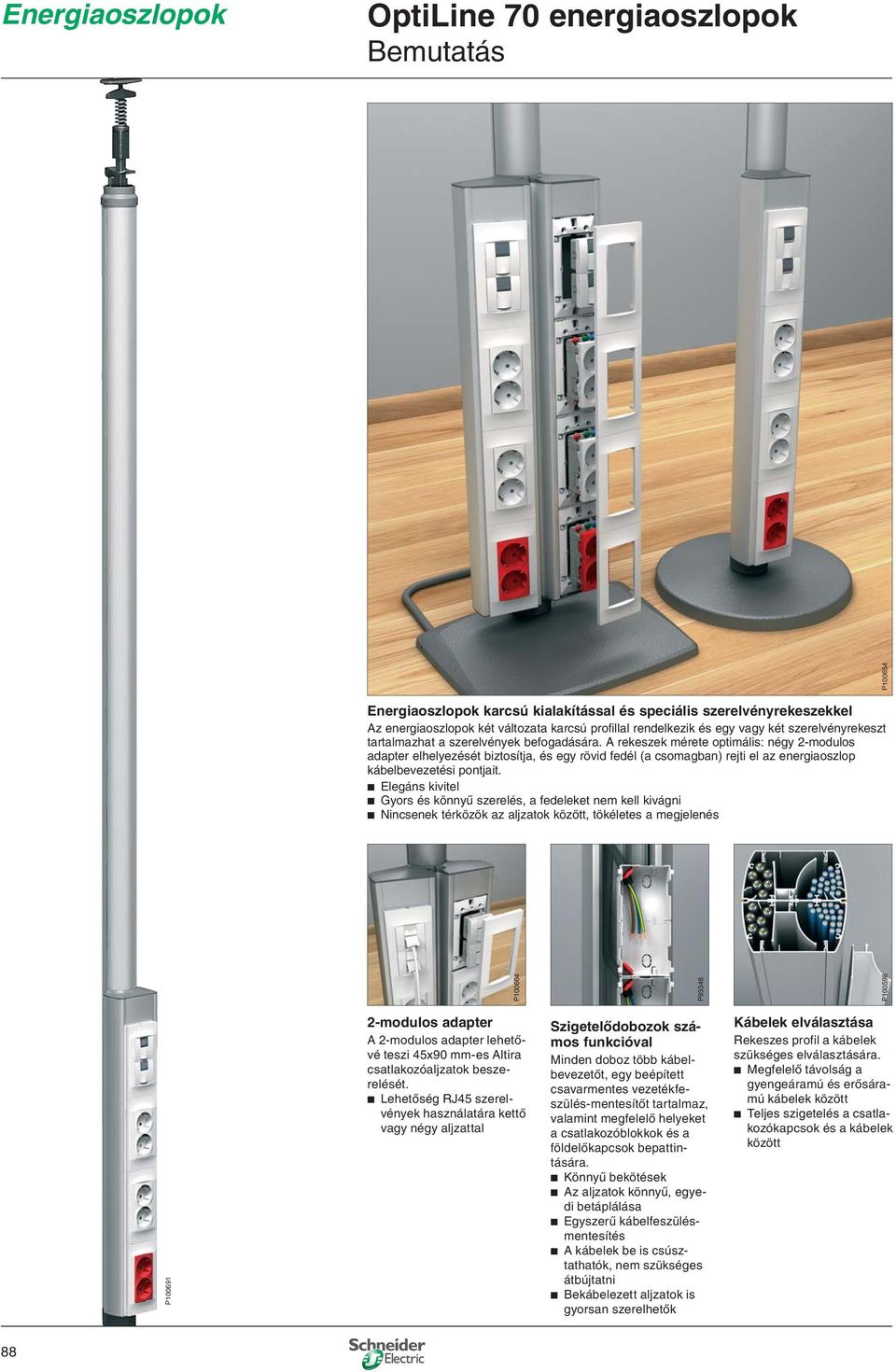

3 Bemutatás Energiaoszlopok karcsú kialakítással és speciális szerelvényrekeszekkel Az energiaoszlopok két változata karcsú profillal rendelkezik és egy vagy két szerelvényrekeszt tartalmazhat a szerelvények befogadására. A rekeszek mérete optimális: négy 2-modulos adapter elhelyezését biztosítja, és egy rövid fedél (a csomagban) rejti el az energiaoszlop kábelbevezetési pontjait. b Elegáns kivitel b Gyors és könnyű szerelés, a fedeleket nem kell kivágni b Nincsenek térközök az aljzatok között, tökéletes a megjelenés P004 P948 P00598 P0054 P009 2-modulos adapter A 2-modulos adapter lehetővé teszi 45x90 mm-es Altira csatlakozóaljzatok beszerelését. b Lehetőség RJ45 szerelvények használatára kettő vagy négy aljzattal Szigetelődobozok számos funkcióval Minden doboz több kábelbevezetőt, egy beépített csavarmentes vezetékfeszülés-mentesítőt tartalmaz, valamint megfelelő helyeket a csatlakozóblokkok és a földelőkapcsok bepattintására. b Könnyű bekötések b Az aljzatok könnyű, egyedi betáplálása b Egyszerű kábelfeszülésmentesítés b A kábelek be is csúsztathatók, nem szükséges átbújtatni b Bekábelezett aljzatok is gyorsan szerelhetők Kábelek elválasztása Rekeszes profil a kábelek szükséges elválasztására. b Megfelelő távolság a gyengeáramú és erősáramú kábelek között b Teljes szigetelés a csatlakozókapcsok és a kábelek között 88

4 Bemutatás P000 Adapterek biztonságos bepattintós kiképzéssel Minden adapter biztonságos bepattanós kialakítású. b Nincs térköz a szerelvények előlapjai között. IP40 védettséget biztosító, elegáns kivitel b Több adapter egymás mellé pattintható, így vegyes erősáramú és gyengeáramú installáció hozható létre b A szerelvények jelentős kihúzási igénybevételt is elviselnek P0059 P907 P909 P9075 P0058 Sima végzárók A végzárók anyaga öntött alumínium, lágyan lekerekített élekkel. b Eltakarják az oszloptest éles végeit b Nincs kábelsérülési veszély Csavarvájat Az energiaoszlopok mindkét oldalán hosszanti bemetszés található. b Színes díszszalagok rögzítésére b Különféle eszközök (falilámpák, kis polcok, stb.) rögzítésére Gyors földelés A csatornatesten és a fedélen könnyen hozzáférhető földelőkötések létesíthetők. Minden energiaoszlophoz egy előszerelt földelőkészletet adunk. b Gyors és könnyű szerelés b Csavar nélküli szerelés c/c 0 45x45 P0089 P0004 Az a szerelvények minden típusához alkalmasak Az univerzálisak, adapterek segítségével alkalmasak a 45x45-ös Altira szerelvénymodulok befogadására. Az egy- és kétoldalas energiaoszlopok használhatók szabványos 0 mm-es szerelvényadapterekkel is. 89

5 Kiválasztási segédlet Energiaoszlopok és tartozékaik Feszített szerelés Szín Magasság (mm) Egyoldalas Eloxált Rendelési szám ISM20500 ISM2050 ISM20502 ISM2050 Mennyezeti keret, egyoldalas/kerek Mennyezeti keret, kétoldalas Kábeltálca rögzítő ISM20550 ISM2055 Kétoldalas Eloxált ISM20505 ISM2050 ISM20507 ISM20508 ISM2055 ISM2055 Feszített szerelés, szerelvényrekesszel Egy szerelvényrekesz Magasság Szín (mm) Eloxált Rendelési szám ISM2050 ISM205 ISM2052 ISM205 ISM20552 ISM20554 Két szerelvényrekesz Eloxált ISM2055 ISM205 ISM2057 ISM2058 ISM20552 ISM20554 Szabadon álló Szín Magasság (mm) Rendelési szám Egyoldalas Eloxált ISM20520 Kétoldalas Eloxált ISM2052 Szabadon álló, szerelvényrekesszel Egy szerelvényrekesz Szín Magasság (mm) Rendelési szám Eloxált ISM20525 Két szerelvényrekesz Eloxált ISM

6 Tartóláb, kerek Tartóláb, szögletes Mennyezeti kábelbevezető Mennyezeti rögzítő Áramsín rögzítő Kábeltálca rögzítő ISM20808 ISM20809 ISM2082 ISM208 ISM2085 ISM208 ISM20808 ISM20809 ISM2082 ISM208 ISM2085 ISM208 ISM20808 ISM20809 ISM2082 ISM208 ISM2085 ISM208 ISM20808 ISM20809 ISM2082 ISM2082 ISM2085 ISM208 9

7 Választék Energiaoszlopok P9292 Típus Szín Méretek A/B/C (mm) Energiaoszlop, feszített szerelésű Menny. / csomag Rend. szám Üres energiaoszlop, padló és a mennyezet közötti feszített szerelésű, egyoldalas vagy kétoldalas. Tartalmazza a fedelet, mennyezeti rögzítőt, mennyezeti keretet, végzárót, feszülésmentesítőt, padlórögzítőt, padlórögzítő lemezt (cink), földelőkészletet és egy szerelési útmutatót. A mennyezeti rögzítő beállítási tartománya 400 mm. A szerelvények az oszlop teljes hosszában beszerelhetők, a 45x45-ös Altira szerelvényekhez -, 2- vagy -modulos adaptereket, a moduláris készülékekhez 2- vagy -modulos adaptereket, a szabványos 0 mm-es szerelvényekhez pedig -modulos adaptereket használva. Földeletlen. Szállítás szerelvények és kábelek nélkül. Anyaga: Alumínium, natúr eloxálva Egyoldalas,,7,57 m Eloxált //20 ISM20500 Egyoldalas, 4,7 4,57m Eloxált //20 ISM2050 Egyoldalas, 5,7 5,57m Eloxált //20 ISM20502 Egyoldalas,,7,57m Eloxált //20 ISM2050 P92925 Kétoldalas,,7,57m Eloxált /20/8 ISM20505 Kétoldalas, 4,7 4,57m Eloxált /20/8 ISM2050 Kétoldalas, 5,7 5,57m Eloxált /20/8 ISM20507 Kétoldalas,,7,57m Eloxált /20/8 ISM20508 P929 Energiaoszlop, szabadon álló Üres, szabadon álló és mozgatható energiaoszlop, egyoldalas vagy kétoldalas. Tartalmazza a fedelet, hajlékony védőcsövet és annak adapterét, feszülésmentesítőt, földelőkészletet és egy szerelési útmutatót. A hajlékony védőcső hossza 2 m, a mozgási sugár,5 m, a mennyezeti rögzítési ponthoz képest. A szerelvények az oszlop teljes hosszában beszerelhetők, a 45x45-ös Altiraszerelvényekhez -, 2- vagy -modulos adaptereket, a moduláris készülékekhez 2- vagy -modulos adaptereket, a szabványos 0 mm-es szerelvényekhez pedig -modulos adaptereket használva. Földeletlen. Szállítás szerelvények és kábelek nélkül. A tartólábat külön kell megrendelni. Anyaga: Alumínium, natúr eloxálva Egyoldalas Eloxált //20 ISM20520 P929 P92927 P92929 Kétoldalas Eloxált /20/8 ISM2052 Energiaoszlop szerelvényrekesszel, feszített szerelésű Üres energiaoszlop, padló és a mennyezet közötti feszített szerelésű, egy vagy két szerelvényrekesszel a szerelvényekhez. Tartalmazza a mennyezeti rögzítőt, mennyezeti keretet, végzárót, padlórögzítőt, padlórögzítő lemezt (cink), földelőkészletet és egy szerelési útmutatót. A mennyezeti rögzítő beállítási tartománya 400 mm. A szerelvények a szerelvényrekeszbe helyezhetők, jól hozzáférhető 50 mm-es hosszban (= 4 darab 2-modulos adapter a 45x45-ös Altira szerelvényekhez és moduláris készülékekhez). Földeletlen. Szállítás szerelvények és kábelek nélkül.. Anyaga: Alumínium, natúr eloxálva Egy szerelvényrekesszel,,0,4 m Egy szerelvényrekesszel,,4,8 m Egy szerelvényrekesszel,,8 4,2 m Egy szerelvényrekesszel, 5, 5,5 m Két szerelvényrekesszel,,0,4 m Két szerelvényrekesszel,,4,8 m Két szerelvényrekesszel,,8 4,2 m Két szerelvényrekesszel, 5, 5,5 m Eloxált /90/00 ISM2050 Eloxált /90/00 ISM205 Eloxált /90/00 ISM2052 Eloxált /90/00 ISM205 Eloxált /94/20 ISM2055 Eloxált /94/20 ISM205 Eloxált /94/20 ISM2057 Eloxált /94/20 ISM

8 Választék Energiaoszlopok P9295 Típus Szín Méretek A/B/C (mm) Energiaoszlop szerelvényrekesszel, szabadon álló Menny. / csomag Rend. szám Üres, szabadon álló és mozgatható energiaoszlop, egy vagy két szerelőrekesszel a szerelvényekhez. Tartalmazza a hajlékony védőcsövet és annak adapterét, földelőkészletet és egy szerelési útmutatót. A hajlékony védőcső hossza 2 m, a mozgási sugár,5 m, a mennyezeti rögzítési ponthoz képest. A szerelvények a szerelődobozokba helyezhetők, egy jól hozzáférhető 50 mm-es nyílással (= 4 darab 2-modulos adapter a 45x45-ös Altira szerelvényekhez és moduláris készülékekhez). Földeletlen. Szállítás szerelvények és kábelek nélkül. A tartólábat külön kell megrendelni. Anyaga: Alumínium, natúr eloxálva Egy szerelvényrekesszel Eloxált /90/00 ISM20525 P9297 Két szerelvényrekesszel Eloxált /94/20 ISM2052 Tartozékok az energiaoszlopokhoz P8528 P8529 P928 P9282 P928 P92 P8527 P9279 P9278 Tartóláb szabadon álló energiaoszlophoz Szögletes tartóláb szabadon álló, mozgatható energiaoszlophoz, amelyet az energiaoszlop talplemezére kell szerelni két M csavarral (mellékelve). A tartóláb egy acélkengyellel van ellátva, amely a stabilabb kitámasztás érdekében kihajlítható. Használaton kívül a kengyel védett, a tartóláb alatti horonyba helyezhető. Ez akkor lehet hasznos, ha a falhoz közel helyezzük el az oszlopot, vagy amikor két energiaoszlopot egymásnak háttal fordítva használunk. Anyaga: Öntöttvas, festett Tartóláb, szögletes Szürke /250/4 ISM20809 Kerek tartóláb szabadon álló, mozgatható energiaoszlophoz, amelyet két M csavarral (mellékelve) az energiaoszlop talplemezére kell szerelni. Használható mind egyoldalas, mind kétoldalas energiaoszlopokhoz. Anyaga: Öntöttvas, festett Tartóláb, kerek Szürke 29/Ø7 ISM20808 Padlórögzítő feszített szerelésű energiaoszlophoz, nyílással a taposócsatorna számára Padlórögzítő elem feszített szerelésű, egy- vagy kétoldalas energiaoszlophoz. A padlóhoz csavarokkal rögzíthető. Furattal rendelkezik a 8x75 mm vagy 8x9 mm méretű taposócsatorna bevezetésére. Tömítőgyűrű mellékelve. Anyaga: Alumínium, porfestett Egyoldalas energiaoszlop, 8x9 mm-es alumínium taposócsatornához Kétoldalas energiaoszlop, 8x9 mm-es alumínium taposócsatornához Egyoldalas energiaoszlop, 8x75 mm-es PVC taposócsatornához Kétoldalas energiaoszlop, 8x75 mm-es PVC taposócsatornához Mennyezeti keret Szürke RAL 9007 Szürke RAL 9007 Szürke RAL 9007 Szürke RAL /00/5 ISM /4/54 ISM205 45/00/5 ISM /4/54 ISM205 A mennyezeti kábelbevezető rendeltetése a hajlékony védőcső keresztülvezetése az álmennyezeten. Szereléséhez egy kör keresztmetszetű Ø25 mm-es nyílás szükséges, amelyhez három darab rögzítőfüllel rögzíthető. A csomag tartalmaz továbbá egy furatozott műanyag lemezt a hajlékony védőcső lezárására, amelyet kábelkötegelővel kell rögzíteni. Ez a lemez használható fúrósablonként is, a Ø25 mm-es átvezető nyíláshoz. Anyaga: PC/ABS Mennyezeti kábelbevezető 89/Ø ISM2082 Mennyezeti keret egy- vagy kétoldalas energiaoszlopokhoz vagy 5 mm-es profilhoz. Az álmennyezeti furat szélét takarja el. Öntapadó. Anyaga: PS (polisztirol) Mennyezeti keret egyoldalas energiaoszlophoz Mennyezeti keret kétoldalas energiaoszlophoz //70 ISM20550 /70/7 ISM2055 P9248 P852 Mennyezeti keret Ø5 mm-es energiaoszlophoz Mennyezeti rögzítő /Ø5 ISM20552 A mennyezeti rögzítő feladata a hajlékony védőcső rögzítése a mennyezethez vagy a falhoz. Rögzítőelemek nélkül. Anyaga: Alumínium, porfestett Mennyezeti rögzítő 50/5/90 ISM208 9

9 Választék Tartozékok az energiaoszlopokhoz P9277 P9207 P8524 P8525 Típus Szín Méretek A/B/C (mm) Kábeltálca rögzítő Menny. / csomag Rend. szám Kábeltálca rögzítő, a szükséges kötőelemekkel. Feladata az egy- vagy kétoldalas energiaoszlopok rögzítése a kábeltálcához vagy a kábellétrához. Lehetővé teszi az energiaoszlop rugalmas csatlakoztatását különböző irányokban. Anyaga: Acél, porfestett Kábeltálca rögzítő, egy- vagy kétoldalas energiaoszlophoz 75/72/2 ISM2055 Kábeltálca rögzítő, a szükséges kötőelemekkel. Feladata az Ø5 mm energiaoszlopok rögzítése a kábeltálcához vagy a kábellétrához. Lehetővé teszi az energiaoszlop rugalmas csatlakoztatását különböző irányokban Anyaga: Acél, porfestett Kábeltálca rögzítő Ø5 mm-es energiaoszlophoz 75/Ø72 ISM20554 Kábeltálca rögzítő, a szükséges kötőelemekkel. Feladata a hajlékony védőcső rögzítése a kábeltálcához. Anyaga: Acél, porfestett Kábeltálca rögzítő Ø5 mm-es energiaoszlophoz Áramsín rögzítő 00/5/70 ISM208 Áramsín (pl. Canalis) rögzítő Ø55 mm-es vezetékhez. Rendeltetése a hajlékony védőcső csatlakoztatása az áramsínhez. Anyaga: Acél, porfestett Áramsín rögzítő 05/90/70 ISM2085 Fedél Fedél, amely bepattintással rögzíthető a 70 mm-es nyílásba. Földelőfuratokkal. Szállítás védőfóliába csomagolva, 2 m-es darabokban. Anyaga: Alumínium, natúr eloxálva Fedél Eloxált 2000//7 24 m ISM950 P9258 P922 Rekeszprofil Rekeszprofil halogénmentes anyagból, két rekeszfallal. Az egy- és kétoldalas energiaoszlopok belső szerelősínjeire kell erősíteni, az erősáramú és a gyengeáramú kábelek szétválasztására. Anyaga: ABS Rekeszprofil 500/49/50 0 ISM20555 P97 Moduláris készülék adapter, -modulos -modulos adapter moduláris készülékekhez, pl. kismegszakítókhoz. Áttetsző szürke fedéllel. Anyaga: PC/ABS moduláris készülékhez 7/94/85 ISM500 P9280 moduláris készülékhez Alumínium hatású 7/94/85 ISM5005 Adapter Altira 45x45-ös szerelvénymodulokhoz P9590 Adapter, előlappal együtt. Alkalmas moduláris 45x45-ös Altira szerelvényekhez. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és -modulos méretbe. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A fali szereléshez szükséges Altira előlap is bepattintható az adapterbe. A szerelvények közötti térközök elkerülésére az adapterek egymásba pattinthatók. Anyaga: PC/ABS Egy 45x45-ös szerelvénymodulhoz 7/5/7 ISM500 P959 Két 45x45-ös szerelvénymodulhoz 7/5/40 ISM50 P9592 Három 45x45-ös szerelvénymodulhoz 7/5/85 ISM502 94

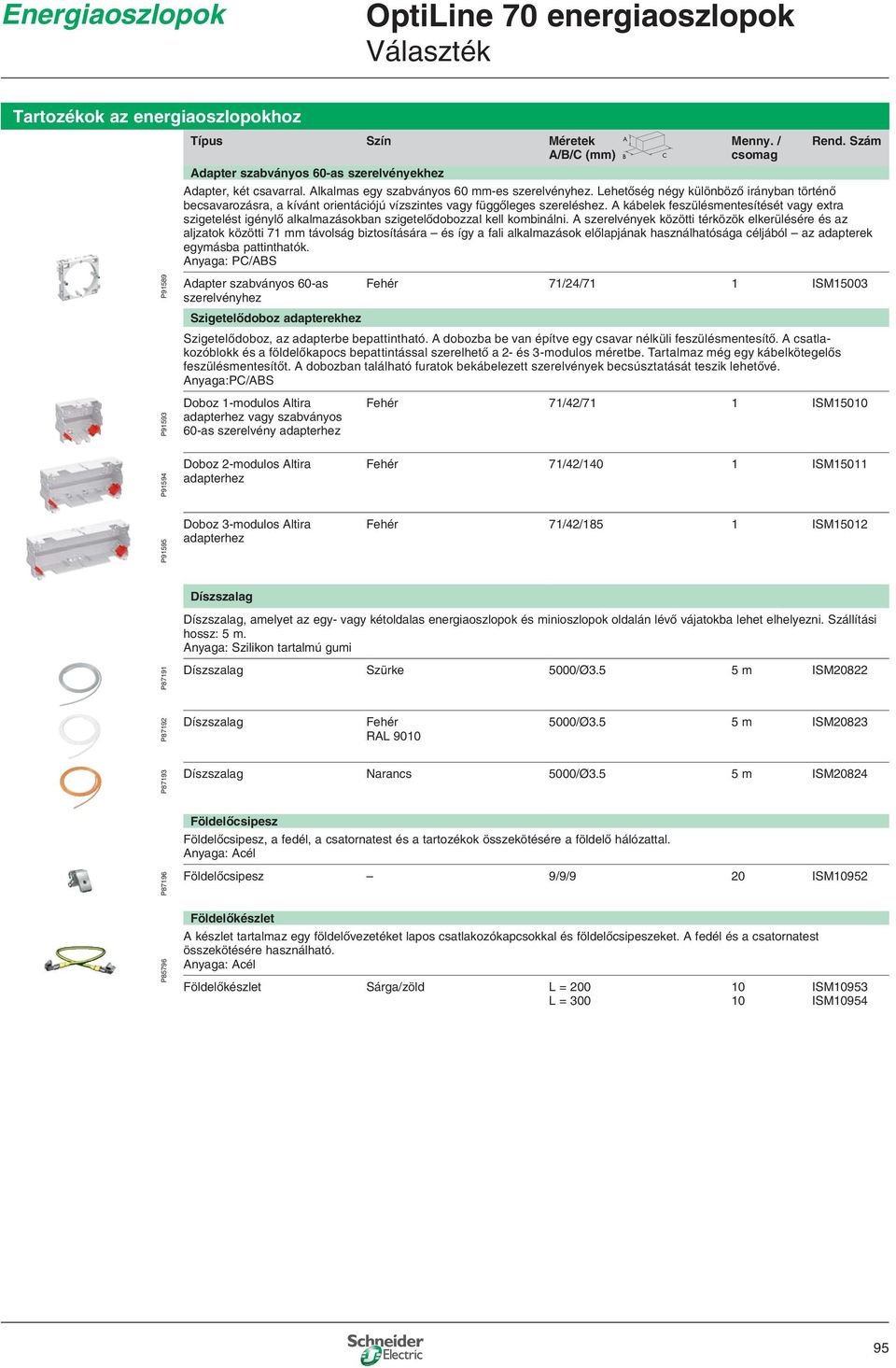

10 Választék Tartozékok az energiaoszlopokhoz P9589 P959 Típus Szín Méretek A/B/C (mm) Adapter szabványos 0-as szerelvényekhez Menny. / csomag Rend. Szám Adapter, két csavarral. Alkalmas egy szabványos 0 mm-es szerelvényhez. Lehetőség négy különböző irányban történő becsavarozásra, a kívánt orientációjú vízszintes vagy függőleges szereléshez. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A szerelvények közötti térközök elkerülésére és az aljzatok közötti 7 mm távolság biztosítására és így a fali alkalmazások előlapjának használhatósága céljából az adapterek egymásba pattinthatók. Anyaga: PC/ABS Adapter szabványos 0-as 7/24/7 ISM500 szerelvényhez Szigetelődoboz adapterekhez Szigetelődoboz, az adapterbe bepattintható. A dobozba be van építve egy csavar nélküli feszülésmentesítő. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és -modulos méretbe. Tartalmaz még egy kábelkötegelős feszülésmentesítőt. A dobozban található furatok bekábelezett szerelvények becsúsztatását teszik lehetővé. Anyaga:PC/ABS Doboz -modulos Altira adapterhez vagy szabványos 0-as szerelvény adapterhez 7/42/7 ISM500 P9594 Doboz 2-modulos Altira adapterhez 7/42/40 ISM50 P9595 Doboz -modulos Altira adapterhez 7/42/85 ISM502 Díszszalag Díszszalag, amelyet az egy- vagy kétoldalas energiaoszlopok és minioszlopok oldalán lévő vájatokba lehet elhelyezni. Szállítási hossz: 5 m. Anyaga: Szilikon tartalmú gumi P879 Díszszalag Szürke 5000/Ø.5 5 m ISM20822 P8792 Díszszalag 5000/Ø.5 5 m ISM2082 P879 Díszszalag Narancs 5000/Ø.5 5 m ISM20824 P879 P8579 Földelőcsipesz Földelőcsipesz, a fedél, a csatornatest és a tartozékok összekötésére a földelő hálózattal. Anyaga: Acél Földelőcsipesz 9/9/9 20 ISM0952 Földelőkészlet A készlet tartalmaz egy földelővezetéket lapos csatlakozókapcsokkal és földelőcsipeszeket. A fedél és a csatornatest összekötésére használható. Anyaga: Acél Földelőkészlet Sárga/zöld L = 200 L = ISM095 ISM

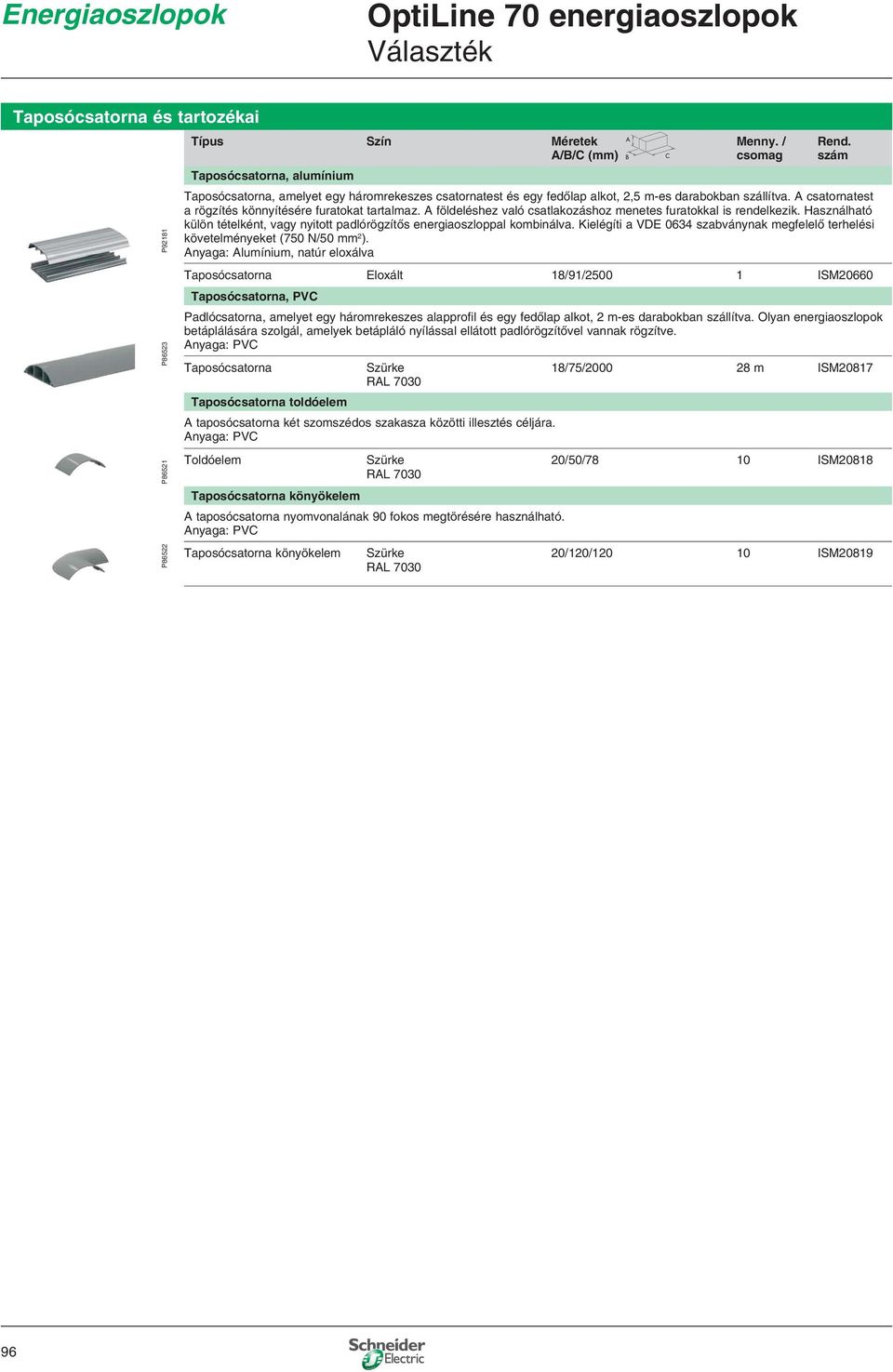

11 Választék Taposócsatorna és tartozékai P928 P852 P852 P8522 Típus Szín Méretek A/B/C (mm) Taposócsatorna, alumínium Menny. / csomag Rend. szám Taposócsatorna, amelyet egy háromrekeszes csatornatest és egy fedőlap alkot, 2,5 m-es darabokban szállítva. A csatornatest a rögzítés könnyítésére furatokat tartalmaz. A földeléshez való csatlakozáshoz menetes furatokkal is rendelkezik. Használható külön tételként, vagy nyitott padlórögzítős energiaoszloppal kombinálva. Kielégíti a VDE 04 szabványnak megfelelő terhelési követelményeket (750 N/50 mm 2 ). Anyaga: Alumínium, natúr eloxálva Taposócsatorna Eloxált 8/9/2500 ISM200 Taposócsatorna, PVC Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállítva. Olyan energiaoszlopok betáplálására szolgál, amelyek betápláló nyílással ellátott padlórögzítővel vannak rögzítve. Anyaga: PVC Taposócsatorna Szürke 8/75/ m ISM2087 RAL 700 Taposócsatorna toldóelem A taposócsatorna két szomszédos szakasza közötti illesztés céljára. Anyaga: PVC Toldóelem Szürke 20/50/78 0 ISM2088 RAL 700 Taposócsatorna könyökelem A taposócsatorna nyomvonalának 90 fokos megtörésére használható. Anyaga: PVC Taposócsatorna könyökelem Szürke RAL /20/20 0 ISM2089 9

12 Műszaki leírás. Oszloptest 2. Rekeszprofil. Fedél 4. Szerelvényrekesz 5. Padlórögzítő. Végzáró 7. Kábelfeszülés-mentesítő 8. Hajlékony védőcső adapterrel 9. Mennyezeti keret/ kábelbevezető 0. Mennyezeti rögzítő. Kábeltálca rögzítő 2. Állítható mennyezeti rögzítő. Öntöttvas tartóláb 4. Padlórögzítő lemez 5. Áramsín rögzítő. Földelőkészlet 7. Adapter szerelvénykerettel 8. Oszolopfedél Energiaoszlopok Szabadon álló energiaoszlop P Szabadon álló energiaoszlop szerelvényrekesszel P P P0000 Feszített szerelésű energiaoszlop Feszített szerelésű energiaoszlop szerelvényrekesszel. Padlórögzítő, alumínium taposócsatornához alkalmas nyílással 2. Padlórögzítő, PVC taposócsatornához alkalmas nyílással. Tömítőgyűrű 4. Taposócsatorna, alumínium (oszloptest és fedél) 5. Taposócsatorna, PVC 5a. Alapprofil 5b. Fedél. Taposócsatorna toldóelem 7. Taposócsatorna könyökelem Padlószinti betáplálás a 5b P927 97

13 Műszaki leírás Méretek Mennyezeti keretek Energiaoszlopok P92908 P9292 P909 P90 P92909 P92907 P9290 Feszített szerelésű energiaoszlopok, egy- és kétoldalas A Teljes hossz, mm B Magasság mennyezeti rögzítő nélkül, mm Min. 70 Max. 570 Min. 470 Max Min. 570 Max Min. 70 Max Szabadon álló energiaoszlopok, egy- és kétoldalas A Teljes hossz, mm One-sided Two-sided C Hajlékony védőcső magassága, mm P942 P94 P7 Feszített szerelésű energiaoszlopok, egyoldalas és kétoldalas Szabadon álló energiaoszlopok, egyoldalas és kétoldalas Feszített szerelésű energiaoszlopok, egy és két szerelvényrekesszel A Teljes hossz, mm B Magasság mennyezeti rögzítő nélkül, mm D Rekesz magassága a padlószinttől, mm Min. 000 Max. 400 Min. 400 Max. 800 Min. 800 Max Min. 500 Max Szabadon álló energiaoszlopok, egy és két szerelvényrekesszel A Teljes hossz, mm C Hajlékony védőcső magassága, mm D Rekesz magassága a padlószinttől, mm P940 Feszített szerelésű energiaoszlopok, egy és két szerelvényrekesszel Szabadon álló energiaoszlopok, egy és két szerelvényrekesszel P

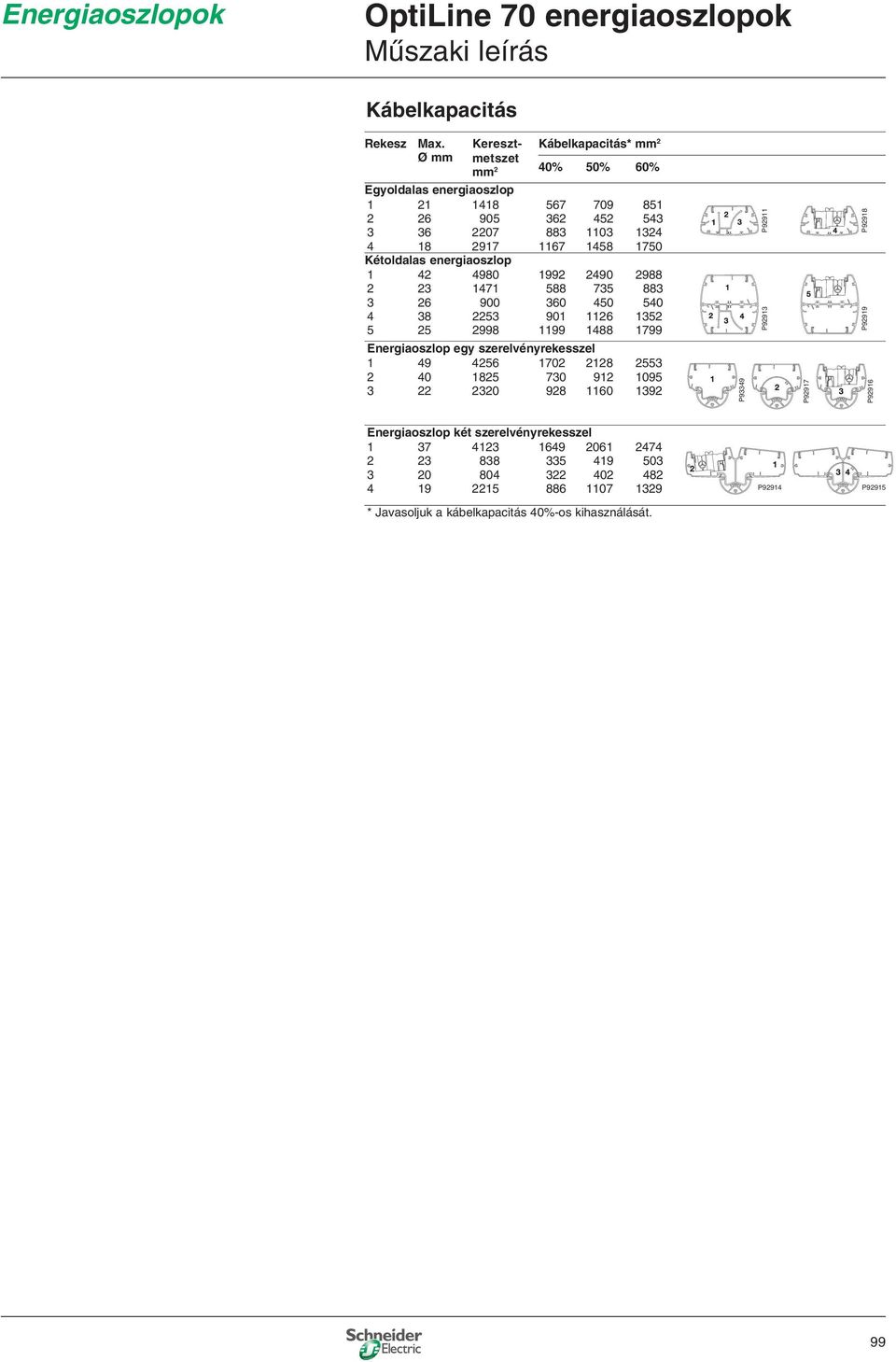

14 Műszaki leírás Kábelkapacitás Rekesz Max. Ø mm Keresztmetszet mm 2 Egyoldalas energiaoszlop Kétoldalas energiaoszlop Kábelkapacitás* mm 2 40% 50% 0% Energiaoszlop egy szerelvényrekesszel P949 P929 P929 P9297 P9298 P9299 P929 Energiaoszlop két szerelvényrekesszel * Javasoljuk a kábelkapacitás 40%-os kihasználását P9294 P

15 Műszaki leírás Műszaki adatok és anyagjellemzők Alumínium, sajtolt Specifikáció EN-AW-0 Sűrűség 2,7 g/cm 2,4x0-5 / C Felületkezelés Natúr eloxálás vagy porfestés Szín Alumínium, fröccsöntött Sűrűség 2,7 g/cm 2,4x0-5 / C Felületkezelés Porfestés Szín Szürke RAL 907 Öntöttvas Sűrűség 7, g/cm,2x0-5 / C Felületkezelés Színtelen lakk bevonat Cink Sűrűség 7, g/cm 2,7x0-5 / C Felületkezelés Kezelés nélkül PC/ABS Sűrűség,4 g/cm 70x0 - / C Vízelnyelés 0,% Fajlagos ellenállás >0 Ω cm Átütési szilárdság 9 kv/mm Tűzveszélyesség UL 94 HB Szín PS (polisztirol) Sűrűség,04 g/cm Szín Egyéb jellemzők halogénmentes PVC Sűrűség,5 g/cm 0x0-4 / C Fajlagos ellenállás >0 Ω cm Vízelnyelés < 0,2% Szín Szürke RAL 700 PC+ASA Sűrűség,5 g/cm 80x0 - / C Vízelnyelés 0,% Fajlagos ellenállás >0 Ω cm Átütési szilárdság 7 kv/mm Tűzveszélyesség UL 94 HB Szín Acél Specifikáció SS 42 Sűrűség 7,8 g/cm,2x0-5 / C Felületkezelés Porfestés Szín Védettségi fokozat IP40 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +0 C között Szabványok, tanúsítványok A termékek kielégítik az alábbi szabványok előírásait:: b SS b IEC A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 7/2/EEC és 9/8/EEC irányelvek alapján. 00
