1 Ultra kábelcsatorna-rendszer Ultrahatékony szerelési megoldások Draft Nov 21, 2013

2 446

3 Csatornarendszerek Minicsatornák, szegélycsatornák, szerelvényezhető és taposócsatornák Az Ultra család széles kínálattal rendelkezik a minicsatornák, a szerelvényezhető és taposócsatornák körében. Kiváló minőségű PVC-ből készülnek, ami könnyen tisztítható és ellenáll a külső behatásoknak. Szerelvényezhető csatornák Egy-, két- vagy háromrekeszes kivitelből választhatunk, ezáltal elkülöníthetőek az erős ill. a gyengeáramú rendszerek kábelei, ami alapvető követelmény a VDI rendszerek esetén. A kiegészítők széles választékának köszönhetően ideális választás irodaházakba és üzlethelyiségekbe. P Szerelvényezhető csatornák P Minicsatornák Minicsatornák A széles kínálatának köszönhetően, tökéletes választás lakások felújítása esetén. Taposócsatornák Az Ultra kínálata tökéletes megoldást kínál irodákba, lakásokba, üzlethelyiségekbe. A rekeszes kialakítása miatt ellenáll a nagy terhelésnek. A talpán található bordázat biztosítja a megfelelő stabilitást, és meggátolja a csúszást. Előnyök b Hatékony megoldások kereskedelmi és lakóépületek esetén b A minicsatornák és szegélycsatornák egyaránt ideálisak a 45x45-ös és a hagyományos szerelvények beépítésére b Szerelvényezhető csatornák esetén 45x45-ös és hagyományos szerelvényekhez is elérhetőek az adapterek b Taposócsatornák masszív kivitele és ütésállósága nagy védelmet nyújt a kábeleknek b A taposócsatorna fedelét egy speciális szerszámmal lehet kinyitni b Esztétikus kivitel b Széles tartozékválaszték b Védőfólia a csatorna minden oldalán, a telepítések során keletkező sérülések megakadályozására b Minden termék RoHS kompatibilis P Taposócsatornák P Védőfóliával ellátott Technikai adatok PVC (polivinilklorid) Jellemzők: Merev, önoltó, kadmiummentes, ólommentes Színek: - fehér (RAL 9010) - áttetsző - szürke (RAL 7023) - taposócsatornáknál ABS (polisztirol) Jellemzők: Halogénmentes Színek: fehér (RAL 9010) Védettség: IP40 Hőmérsékleti jellemzők Minimum tárolási hőmérséklet: -25 C Minimum telepítési és használati hőmérséklet: -5 C Maximum használati hőmérséklet: +60 C Taposócsatornák C hőmérsékleti jellemzői: Külső behatás elleni védelem: Szállítási méretek: Szabványok és tanusítványok: IK07 (2J) 2 m A termékek megfelelnek az alábbi szabványoknak: EN :2005 EN :2006 A termékek megfelelnek az európai CE tanúsításnak (2006/95/CE) Taposócsatornák nyomásellenállása Nyomóhatás Nyomóhatás P P Előre kifúrt rögzítési pontok 50x12 = 5200 N 77x19 = 3500 N 447

4 Kiválasztási táblázat Szerelvényezhető minicsatornák Csatorna Belső könyök Külső könyök Kanyarelem T-elem Takaróelem Végzáró elem Egyrekeszes 21x12 mm ETK21012 ETK20520 ETK20530 ETK20540 ETK20550 ETK20570 ETK x12 mm, öntapadós ETK21912 ETK20520 ETK20530 ETK20540 ETK20550 ETK20570 ETK x17 mm ETK32017 ETK32020 ETK32030 ETK32040 ETK32050 ETK32070 ETK x17 mm, öntapadós ETK32917 ETK32020 ETK32030 ETK32040 ETK32050 ETK32070 ETK32060 Kétrekeszes 40x17 mm ETK40017 ETK40020 ETK40030 ETK40040 ETK40050 ETK40070 ETK40060 Három rekeszes 60x21 mm ETK60021 ETK60020 ETK60030 ETK60040 ETK60050 ETK60070 ETK x21 mm ETK74021 ETK74020 ETK74030 ETK74040 ETK74050 ETK74070 ETK74060 Minicsatornák kábelvezetéshez Csatorna Belső könyök Külső könyök Kanyarelem T-elem Takaróelem Végzáró elem 12x7 mm, öntapadós ETK x12 mm ETK x12 mm, öntapadós ETK x16 mm ETK16316 ETK16320 ETK16330 ETK16340 ETK16350 ETK16370 ETK x16 mm, öntapadós ETK16916 ETK16320 ETK16330 ETK16340 ETK16350 ETK16370 ETK x10 mm ETK x10 mm, öntapadós ETK x16 mm ETK25316 ETK26320 ETK26330 ETK26340 ETK26350 ETK26370 ETK x16 mm, öntapadós ETK25916 ETK26320 ETK26330 ETK26340 ETK26350 ETK26370 ETK x25 mm ETK25325 ETK25320 ETK25330 ETK25341 ETK25350 ETK25370 ETK x25 mm, öntapadós ETK25925 ETK25320 ETK25330 ETK25341 ETK25350 ETK25370 ETK x40 mm ETK x15 mm ETK x30 mm ETK x16 mm ETK40316 ETK40320 ETK40330 ETK40341 ETK40350 ETK40370 ETK x25 mm ETK40325 ETK46320 ETK46330 ETK46341 ETK46350 ETK46370 ETK x25 mm, öntapadós ETK41925 ETK46320 ETK46330 ETK46341 ETK46350 ETK46370 ETK46361 Kábelvezetési csatornák Csatorna Belső könyök Külső könyök Kanyarelem T-elem Takaróelem Végzáró elem 40x40 mm ETK40340 ETK40320 ETK40330 ETK40341 ETK40350 ETK40370 ETK x60 mm ETK x25 mm ETK60325 ETK60320 ETK60330 ETK60341 ETK60350 ETK60370 ETK x40 mm ETK60340 ETK60320 ETK60330 ETK60341 ETK60350 ETK60370 ETK x60 mm ETK60360 ETK60320 ETK60330 ETK60341 ETK60350 ETK60370 ETK x60 mm ETK x80 mm ETK x60 mm ETK

5 Kiválasztási táblázat Kábeltartó Szűkítő elem Szűkítő elem Szerelődobozok minicsatornákhoz Szerelődoboz ETK20571 ETK60022 ETK74022 ETK20571 ETK60022 ETK74022 ETK32071 ETK60032 ETK74032 ETK32071 ETK60032 ETK74032 ETK40071 ETK60041 ETK74041 Univerzális szerelődoboz Egyes ETK20580 Kettes ETK20596 Szerelődoboz 45x45-ös szerelvényekhez 2 modulos ETK modulos ETK modulos ETK20597 ETK ETK

6 Kiválasztási táblázat Szerelvényezhető csatornák Csatorna Belső könyök Külső könyök Kanyarelem T-elem Takaróelem Végzáró elem Egyrekeszes, fedél nélkül 151x50 mm ETK Egyrekeszes, 75-ös fedéllel 101x34 mm ETK10134E ETK10120E ETK10130E ETK10140E ETK10151E ETK10170E ETK100060E 101x50 mm ETK10150E ETK10120E ETK10130E ETK10140E ETK10151E ETK10170E ETK100060E Egyrekeszes, 120-as fedéllel 151x50 mm ETK15150 ETK15120 ETK15130 ETK15140 ETK15153 ETK15170 ETK Kétrekeszes, es fedéllel 151x50 mm ISM17010 ETK15120 ETK15130 ETK15140 ETK15153 ETK ETK Szerelődobozok szerelvényezhető csatornákhoz Szerelődoboz Szerelvények, kiegészítők Univerzális szerelődoboz Egyes ETK10194 Egyes, magas ETK10191 Kettes ETK10186 Kettes, magas ETK10196 Hármas ETK10181 Hármas, magas ETK10182 Szerelődoboz 45x45-ös szerelvényekhez 2 modulos ETK10198E 4 modulos ETK10197E 6 modulos ETK10187E 8 modulos ETK10183E 2p+f aljzat, fehér 2p+f aljzat, piros 1xRJ45 adapter, 1 modulos 1xRJ45 adapter, 2 modulos 2xRJ45 adapter, 2 modulos VGA adapter, 1 modulos Vakfedél, 1 modulos ETK21045E ETK21045ER ETK45045E ETK45022E ETK45245E ETK45222E ETK45122E Szegélycsatorna Csatorna Belső könyök Külső könyök Takaróelem Végzáró, balos Végzáró, jobbos 70x20 mm ETK70221 ETK70220 ETK70230 ETK70270 ETK70262 ETK70261 Szerelődobozok szegélycsatornához Szerelődoboz Univerzális szerelődoboz Egyes ETK70280 Kettes ETK70296 Szerelődoboz 45x45-ös szerelvényekhez 2 modulos ETK modulos ETK modulos ETK

7 Kiválasztási táblázat Válaszfal Fedéltartós válaszfal Kábeltartó Szűkítő elem Csatornafedelek 151x50-es csatornához Fedél - ETK ETK ETK10171E ETK10154E ETK100092E - ETK10171E - 40 mm ETK mm ETK mm ETK ETK100092E - ETK15171 ETK15154 ETK100092E - ETK15171 ETK15154 Taposócsatornák Taposócsatorna 50x12 mm 77x19 mm ETK50012 ETK

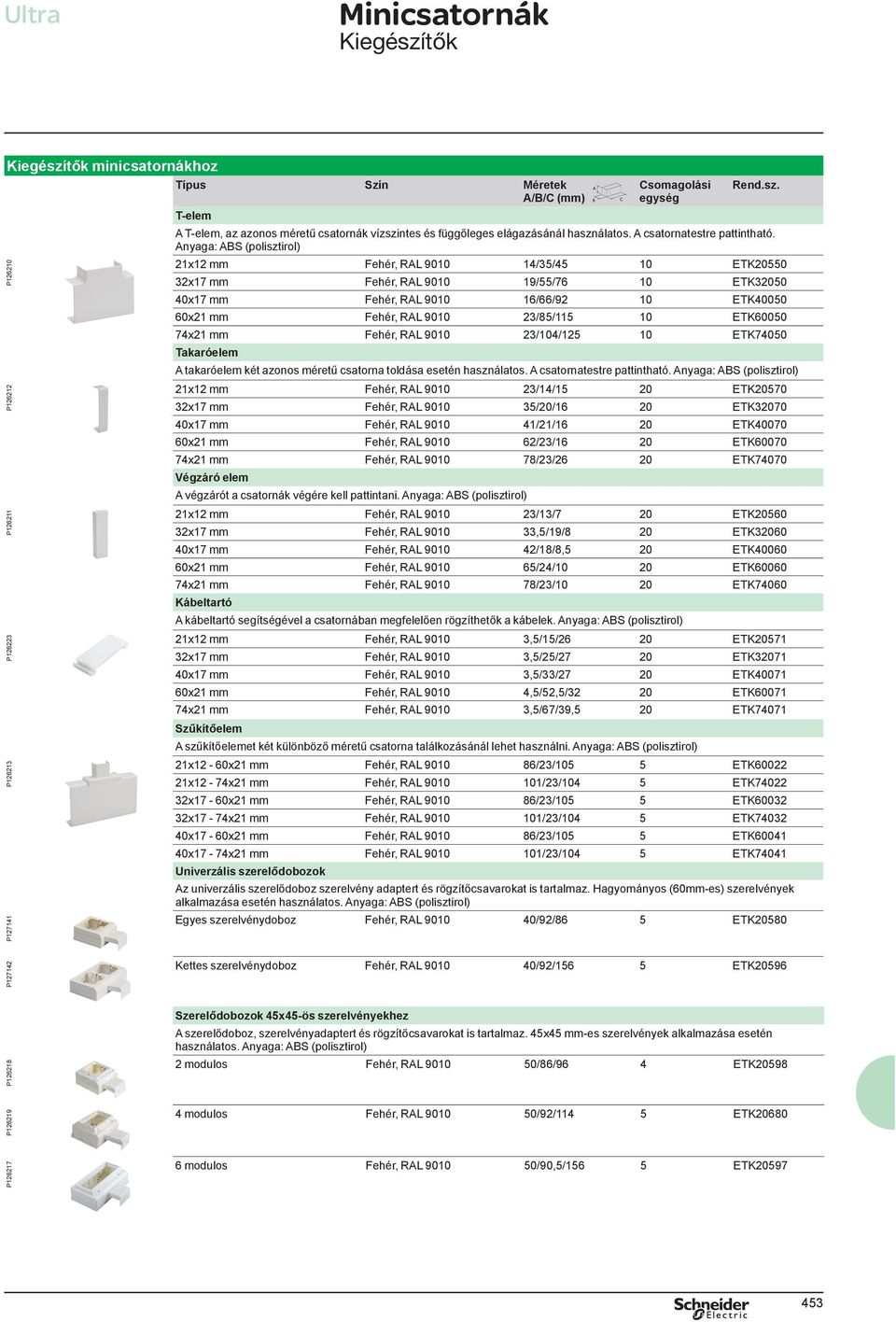

8 Minicsatornák Szerelvényezhető csatornák Kiegészítők Szerelvényezhető minicsatornák A/B/C (mm) Egyrekeszes minicsatornák Csomagolási egység Az egyrekeszes kialakítású csatornák esetében minden 23 cm-nél rögzítést segítő furatok vannak. Elérhető öntapadós kivitelben is. Erős-, vagy gyengeáramú kábelezés esetén is használható. 2 méteres kiszerelésben kapható. Anyaga: PVC P x12 mm Fehér, RAL /12/ m ETK x12 mm, öntapadós Fehér, RAL /12/ m ETK21912 P x17 mm Fehér, RAL /17/ m ETK x17 mm, öntapadós Fehér, RAL /17/ m ETK32917 P P Kétrekeszes minicsatornák A kétrekeszes kialakítású csatornák esetében minden 23 cm-nél rögzítést segítő furatok vannak. Elválasztófallal ellátott kivitelű. Erős-, és gyengeáramú kábelezés esetén is használható. 2 méteres kiszerelésben kapható. Anyaga: PVC 40x17 mm Fehér, RAL /17/ m ETK40017 Háromrekeszes minicsatornák A három rekeszes kialakítású csatornák esetében minden 23 cm-nél rögzítést segítő furatok vannak. Elválasztófallal ellátott kivitelű. Erős-, és gyengeáramú kábelezés esetén is használható. 2 méteres kiszerelésben kapható. Anyaga: PVC 60x21 mm Fehér, RAL /21/ m ETK x21 mm Fehér, RAL /21/ m ETK74021 Kiegészítők minicsatornákhoz Belső könyök, állítható Belső könyököt rá kell pattintani a minicsatornára. Állíthatóság: ± 5. Anyaga: ABS (polisztirol). 21x12 mm Fehér, RAL /41,5/41,5 20 ETK x17 mm Fehér, RAL /55/55 20 ETK x17 mm Fehér, RAL /60/60 20 ETK x21 mm Fehér, RAL /46/47 10 ETK x21 mm Fehér, RAL /47/48 10 ETK74020 Külső könyök, állítható A külső könyököt rá kell pattintani a minicsatornára. Állíthatóság: ± 5. Anyaga: ABS (polisztirol). 21x12 mm Fehér, RAL /40,5/40,5 20 ETK x17 mm Fehér, RAL /55/55,5 20 ETK x17 mm Fehér, RAL ,5/41/44 20 ETK x21 mm Fehér, RAL /46/46 10 ETK x21 mm Fehér, RAL ,5/48/49 10 ETK74030 Kanyarelem, 90 A kanyarelemet a függőlegesen és vízszintesen elhelyezett csatornatestek találkozásánál kell használni. A csatornatestre rápattintható. Anyaga: ABS (polisztirol) 21x12 mm Fehér, RAL /35/35 10 ETK x17 mm Fehér, RAL /55/55 10 ETK x17 mm Fehér, RAL /66/66 10 ETK x21 mm Fehér, RAL /92/92 10 ETK x21 mm Fehér, RAL /104/ ETK74040 P P P

9 Minicsatornák Kiegészítők Kiegészítők minicsatornákhoz P P P P P P A/B/C (mm) T-elem Csomagolási egység A T-elem, az azonos méretű csatornák vízszintes és függőleges elágazásánál használatos. A csatornatestre pattintható. Anyaga: ABS (polisztirol) 21x12 mm Fehér, RAL /35/45 10 ETK x17 mm Fehér, RAL /55/76 10 ETK x17 mm Fehér, RAL /66/92 10 ETK x21 mm Fehér, RAL /85/ ETK x21 mm Fehér, RAL /104/ ETK74050 Takaróelem A takaróelem két azonos méretű csatorna toldása esetén használatos. A csatornatestre pattintható. Anyaga: ABS (polisztirol) 21x12 mm Fehér, RAL /14/15 20 ETK x17 mm Fehér, RAL /20/16 20 ETK x17 mm Fehér, RAL /21/16 20 ETK x21 mm Fehér, RAL /23/16 20 ETK x21 mm Fehér, RAL /23/26 20 ETK74070 Végzáró elem A végzárót a csatornák végére kell pattintani. Anyaga: ABS (polisztirol) 21x12 mm Fehér, RAL /13/7 20 ETK x17 mm Fehér, RAL ,5/19/8 20 ETK x17 mm Fehér, RAL /18/8,5 20 ETK x21 mm Fehér, RAL /24/10 20 ETK x21 mm Fehér, RAL /23/10 20 ETK74060 Kábeltartó A kábeltartó segítségével a csatornában megfelelően rögzíthetők a kábelek. Anyaga: ABS (polisztirol) 21x12 mm Fehér, RAL ,5/15/26 20 ETK x17 mm Fehér, RAL ,5/25/27 20 ETK x17 mm Fehér, RAL ,5/33/27 20 ETK x21 mm Fehér, RAL ,5/52,5/32 20 ETK x21 mm Fehér, RAL ,5/67/39,5 20 ETK74071 Szűkítőelem A szűkítőelemet két különböző méretű csatorna találkozásánál lehet használni. Anyaga: ABS (polisztirol) 21x12-60x21 mm Fehér, RAL /23/105 5 ETK x12-74x21 mm Fehér, RAL /23/104 5 ETK x17-60x21 mm Fehér, RAL /23/105 5 ETK x17-74x21 mm Fehér, RAL /23/104 5 ETK x17-60x21 mm Fehér, RAL /23/105 5 ETK x17-74x21 mm Fehér, RAL /23/104 5 ETK74041 Univerzális szerelődobozok Az univerzális szerelődoboz szerelvény adaptert és rögzítőcsavarokat is tartalmaz. Hagyományos (60mm-es) szerelvények alkalmazása esetén használatos. Anyaga: ABS (polisztirol) Egyes szerelvénydoboz Fehér, RAL /92/86 5 ETK20580 P Kettes szerelvénydoboz Fehér, RAL /92/156 5 ETK20596 P Szerelődobozok 45x45-ös szerelvényekhez A szerelődoboz, szerelvényadaptert és rögzítőcsavarokat is tartalmaz. 45x45 mm-es szerelvények alkalmazása esetén használatos. Anyaga: ABS (polisztirol) 2 modulos Fehér, RAL /86/96 4 ETK20598 P modulos Fehér, RAL /92/114 5 ETK20680 P modulos Fehér, RAL /90,5/156 5 ETK

10 Minicsatornák Csatornák kábelvezetéshez Minicsatornák kábelvezetéshez A/B/C (mm) Minicsatornák Csomagolási egység Az egyrekeszes kialakítású csatornák esetében minden 23 cm-nél rögzítést segítő furatok vannak. Erős-, vagy gyengeáramú kábelezés esetén is használható. 2 méteres kiszerelésben kapható. Anyaga: PVC P P x12 mm Fehér, RAL /12/ m ETK x16 mm Fehér, RAL /16/ m ETK x10 mm Fehér, RAL /10/ m ETK x16 mm Fehér, RAL /16/ m ETK x25 mm Fehér, RAL /25/ m ETK x40 mm Fehér, RAL /40/ m ETK x15 mm Fehér, RAL /15/ m ETK x30 mm Fehér, RAL /30/ m ETK x16 mm Fehér, RAL /16/ m ETK x25 mm Fehér, RAL /25/ m ETK40325 P Öntapadós minicsatornák Az egyrekeszes kialakítású csatornák esetében minden 23 cm-nél rögzítést segítő furatok vannak. Öntapadós kivitelben. Erős-, vagy gyengeáramú kábelezés esetén is használható. 2 méteres kiszerelésben kapható. Anyaga: PVC 12x7 mm Fehér, RAL /7/ m ETK x12 mm Fehér, RAL /12/ m ETK x16 mm Fehér, RAL /16/ m ETK16916 P x10 mm Fehér, RAL /10/ m ETK x16 mm Fehér, RAL /16/ m ETK x25 mm Fehér, RAL /25/ m ETK x25 mm Fehér, RAL /25/ m ETK

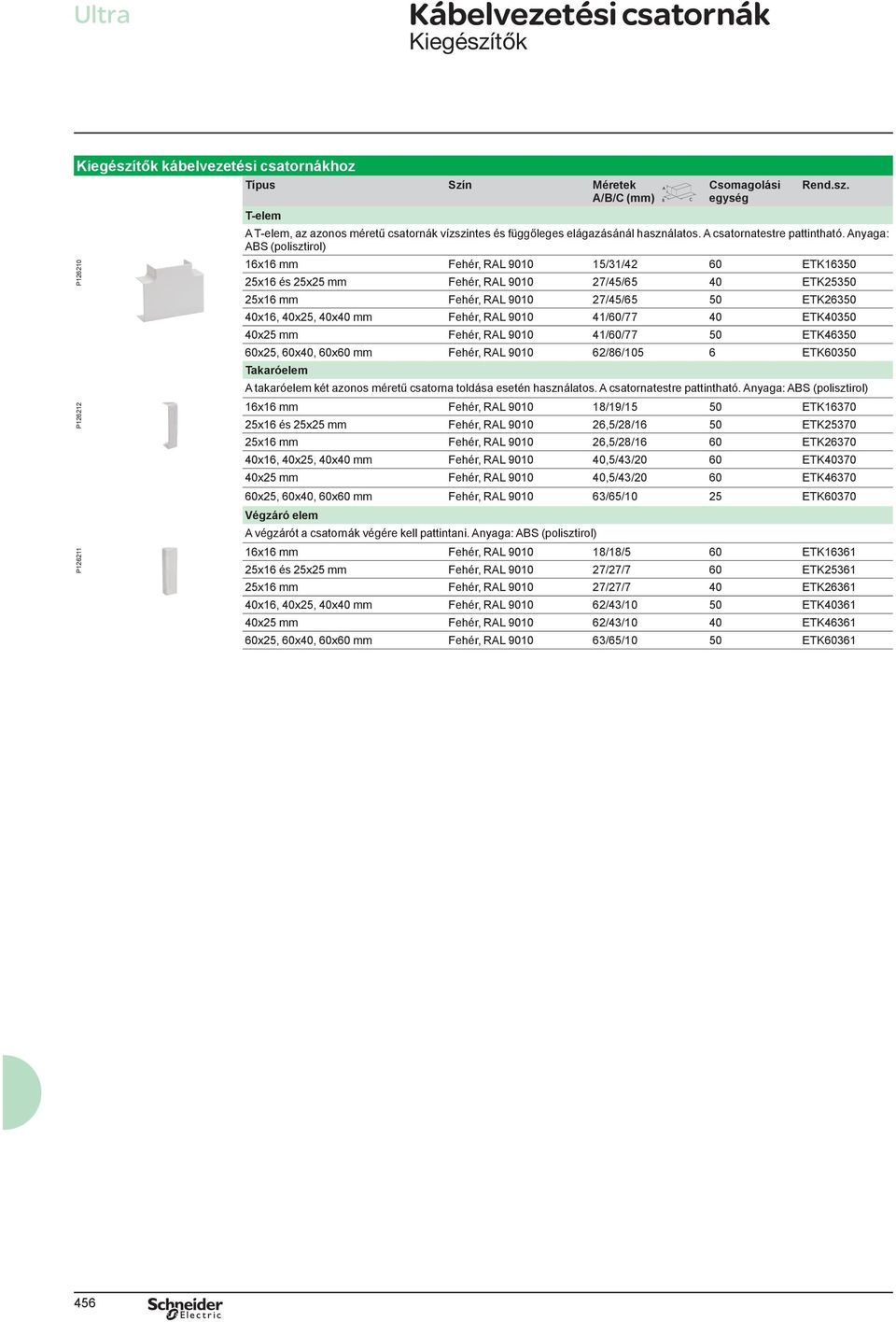

11 Kábelvezetési csatornák Csatornák Kiegészítők Kábelvezetési csatornák A/B/C (mm) Kábelvezetési csatornák P P Csomagolási egység Az egyrekeszes kialakítású csatornák esetében minden 23 cm-nél rögzítést segítő furatok vannak. Erős-, vagy gyengeáramú kábelezés esetén is használható. 2 méteres kiszerelésben kapható. Anyaga: PVC 40x40 mm Fehér, RAL /40/ m ETK x60 mm Fehér, RAL /60/ m ETK x25 mm Fehér, RAL /25/ m ETK x40 mm Fehér, RAL /40/ m ETK x60 mm Fehér, RAL /60/ m ETK x60 mm Fehér, RAL /60/ m ETK x80 mm Fehér, RAL /80/ m ETK x60 mm Fehér, RAL /60/ m ETK12360 Kiegészítők kábelvezetési csatornákhoz Csomagolási A/B/C (mm) egység Belső könyök, állítható Belső könyököt rá kell pattintani a csatornára. Állíthatóság: ± 5. Anyaga: ABS (polisztirol). 16x16 mm Fehér, RAL /32/35 60 ETK x16 és 25x25 mm Fehér, RAL /45/45 40 ETK x16 mm Fehér, RAL /45/45 40 ETK x16, 40x25, 40x40 mm Fehér, RAL /62/62 36 ETK x25 mm Fehér, RAL /62/62 40 ETK x25, 60x40, 60x60 mm Fehér, RAL /71/89 14 ETK60320 Külső könyök, állítható A külső könyököt rá kell pattintani a csatornára. Állíthatóság: ± 5. Anyaga: ABS (polisztirol). 16x16 mm Fehér, RAL /32/35 60 ETK x16 és 25x25 mm Fehér, RAL /45/45 40 ETK x16 mm Fehér, RAL /45/45 40 ETK26330 P P P x16, 40x25, 40x40 mm Fehér, RAL /62/62 36 ETK x25 mm Fehér, RAL /62/62 40 ETK x25, 60x40, 60x60 mm Fehér, RAL /85/85 12 ETK60330 Kanyarelem, 90 A kanyarelemet a függőlegesen és vízszintesen elhelyezett csatornatestek találkozásánál kell használni. A csatornatestre rápattintható. Anyaga: ABS (polisztirol) 16x16 mm Fehér, RAL /31/31 60 ETK x16, 25x25 mm Fehér, RAL /45/45 40 ETK x16 mm Fehér, RAL /45/45 50 ETK x16, 40x25, 40x40 mm Fehér, RAL /60/60 40 ETK x25 mm Fehér, RAL /60/60 40 ETK x25, 60x40, 60x60 mm Fehér, RAL /85,5/85,5 18 ETK

12 Kábelvezetési csatornák Kiegészítők Kiegészítők kábelvezetési csatornákhoz P P P A/B/C (mm) T-elem Csomagolási egység A T-elem, az azonos méretű csatornák vízszintes és függőleges elágazásánál használatos. A csatornatestre pattintható. Anyaga: ABS (polisztirol) 16x16 mm Fehér, RAL /31/42 60 ETK x16 és 25x25 mm Fehér, RAL /45/65 40 ETK x16 mm Fehér, RAL /45/65 50 ETK x16, 40x25, 40x40 mm Fehér, RAL /60/77 40 ETK x25 mm Fehér, RAL /60/77 50 ETK x25, 60x40, 60x60 mm Fehér, RAL /86/105 6 ETK60350 Takaróelem A takaróelem két azonos méretű csatorna toldása esetén használatos. A csatornatestre pattintható. Anyaga: ABS (polisztirol) 16x16 mm Fehér, RAL /19/15 50 ETK x16 és 25x25 mm Fehér, RAL ,5/28/16 50 ETK x16 mm Fehér, RAL ,5/28/16 60 ETK x16, 40x25, 40x40 mm Fehér, RAL ,5/43/20 60 ETK x25 mm Fehér, RAL ,5/43/20 60 ETK x25, 60x40, 60x60 mm Fehér, RAL /65/10 25 ETK60370 Végzáró elem A végzárót a csatornák végére kell pattintani. Anyaga: ABS (polisztirol) 16x16 mm Fehér, RAL /18/5 60 ETK x16 és 25x25 mm Fehér, RAL /27/7 60 ETK x16 mm Fehér, RAL /27/7 40 ETK x16, 40x25, 40x40 mm Fehér, RAL /43/10 50 ETK x25 mm Fehér, RAL /43/10 40 ETK x25, 60x40, 60x60 mm Fehér, RAL /65/10 50 ETK

13 Taposócsatornák Taposócsatornák Taposócsatorna kínálat P A/B/C (mm) Taposócsatornák Csomagolási egység A taposócsatornák három- (50x12 mm) ill. négyrekeszes (77x19 mm) komplett kivitelben érhetőek el. A kábelek padlón való elvezetése esetén használatosak. 2 méteres kiszerelésben kaphatóak. Anyaga: PVC 50x12 mm Szürke, RAL /50/ ETK50012 (három rekeszes) 77x19 mm (négyrekeszes) Szürke, RAL /77/ ETK

14 Csatornarendszerek Szegélycsatornák Szegélycsatorna kínálat P A/B/C (mm) Szegélycsatorna Csomagolási egység A háromrekeszes kialakítású csatornák esetében minden 23 cm-nél rögzítést segítő furatok vannak. Erős-, és gyengeáramú kábelezés esetén is használható. 2 méteres kiszerelésben kapható. Anyaga: PVC 70x20 mm Fehér, RAL /20/ m ETK70221 Szegélycsatorna kiegészítők Belső könyök, állítható Belső könyököt rá kell pattintani a csatornára. Állíthatóság: ± 5. Anyaga: ABS (polisztirol). 70x20 mm Fehér, RAL /50/50 10 ETK70220 P P P Külső könyök, állítható A külső könyököt rá kell pattintani a csatornára. Állíthatóság: ± 5. Anyaga: ABS (polisztirol). 70x20 mm Fehér, RAL /37/40 10 ETK70230 Takaróelem A takaróelem két azonos méretű csatorna toldása esetén használatos. A csatornatestre pattintható. Anyaga: ABS (polisztirol) 70x20 mm Fehér, RAL /20/21 20 ETK70270 P P Végzáró elem A végzárót a csatornák végére kell pattintani. Elérhető jobbos és balos kivitelben. Anyaga: ABS (polisztirol) 70x20 mm, balos Fehér, RAL /22/16 20 ETK x20 mm, jobbos Fehér, RAL /22/16 20 ETK70261 Univerzális szerelődobozok Az univerzális szerelődoboz szerelvényadaptert és rögzítőcsavarokat is tartalmaz. Hagyományos (60mm-es) szerelvények alkalmazása esetén használatos. Anyaga: ABS (polisztirol) Egyes szerelvénydoboz Fehér, RAL /112/86 4 ETK70280 P Kettes szerelvénydoboz Fehér, RAL /112/158,5 4 ETK70296 P Szerelődobozok Szerelődobozok 45x45-ös szerelvényekhez. A szerelődoboz, szerelvényadapter és rögzítőcsavarokat is tartalmaz. 45x45 mm-es szerelvények alkalmazása esetén használatos. Anyaga: ABS (polisztirol) 2 modulos Fehér, RAL ,5/112/86 4 ETK70298 P modulos Fehér, RAL ,5/112/113,5 4 ETK70295 P modulos Fehér, RAL ,5/112/158,5 4 ETK

15 Csatornarendszerek Szerelvényezhető kábelcsatornák Szerelvényezhető kábelcsatornák P P A/B/C (mm) Egyrekeszes szerelvényezhető kábelcsatorna Csomagolási egység Az egyrekeszes kialakítású (75 mm-es fedelű) csatornáknál minden 23 cm-nél rögzítést segítő furatok vannak és kábelterelővel ellátottak. Erős-, vagy gyengeáramú kábelezés esetén is használhatóak. 2 méteres kiszerelésben kaphatóak. Anyaga: PVC 101x34 mm Fehér, RAL /34/ m ETK10134E 101x50 mm Fehér, RAL /50/ m ETK10150E Az egyrekeszes kialakítású (120 mm-es fedelű) csatornák esetében minden 23 cm-nél rögzítést segítő furatok vannak és kábelrögzítővel ellátottak. Erős-, vagy gyengeáramú kábelezés esetén is használható. 2 méteres kiszerelésben kaphatóak. Anyaga: PVC 151x50 mm Fehér, RAL /50/ m ETK15150 P Szerelvényezhető csatorna, fedél nélkül. Anyaga: PVC 151x50 mm Fehér, RAL /50/ m ETK Kétrekeszes szerelvényezhető kábelcsatorna A kétrekeszes kialakítású (75+40 mm-es fedelű) csatornák esetében minden 23 cm-nél rögzítést segítő furatok vannak és kábelrögzítővel ellátottak. A 75 mm-es fedél lehetővé teszi a 45x45-ös szerelvények elhelyezését, adapter segítségével. Erős-, és gyengeáramú kábelezés esetén is használhatóak. 2 méteres kiszerelésben kaphatóak. Anyaga: PVC 151x50 mm Fehér, RAL /50/ m ISM17010 Csatornafedél A fedél a csatornatestre pattintva használható. 2 m-es kiszerelésben, védőfóliával szállítva. Anyaga: PVC 40 mm, 151x50-es csatornához Fehér, RAL /9/ m ETK mm, 151x50-es csatornához Fehér, RAL /9/ m ETK mm, 151x50-es csatornához Fehér, RAL /9/ m ETK Szerelvényezhető csatorna kiegészítők Belső könyök, állítható Belső könyököt rá kell pattintani a csatornára. Állíthatóság: ± 5. Anyaga: ABS (polisztirol). 101x34, 101x50 mm Fehér, RAL /106/106 5 ETK10120E 151x50 mm Fehér, RAL /106/106 5 ETK15120 P P P Külső könyök, állítható A külső könyököt rá kell pattintani a csatornára. Állíthatóság: ± 5. Anyaga: ABS (polisztirol). 101x34, 101x50 mm Fehér, RAL /98/102 5 ETK10130E 151x50 mm Fehér, RAL /98/102 5 ETK15130 P Kanyarelem, 90 A kanyarelemet a függőlegesen és vízszintesen elhelyezett csatornatestek találkozásánál kell használni. A csatornatestre rápattintható. Anyaga: ABS (polisztirol) 101x34, 101x50 mm Fehér, RAL /52/140 5 ETK10140E 151x50 mm Fehér, RAL /52/190 5 ETK

16 Csatornarendszerek Szerelvényezhető kábelcsatornák Szerelvényezhető csatorna kiegészítők P P P P A/B/C (mm) T-elem Csomagolási egység A T-elem, az azonos méretű csatornák vízszintes és függőleges elágazásánál használatos. A csatornatestre pattintható. Anyaga: ABS (polisztirol) 101x34, 101x50 mm Fehér, RAL /52/171 5 ETK10151E 151x50 mm Fehér, RAL /52/221 5 ETK15153 Takaróelem szett A takaróelem két azonos méretű csatorna toldása esetén használatos. 3 részből álló szett. A csatornatestre pattintható. Anyaga: ABS (polisztirol) 101x34, 101x50 mm Fehér, RAL /52/32 10 ETK10170E 151x50 mm, 120-as fedélhez Fehér, RAL /53/32 10 ETK x50 mm, es fedélhez Fehér, RAL /53/30 10 ETK Végzáró elem A végzárót a csatornák végére kell pattintani. Anyaga: ABS (polisztirol) 101x34, 101x50 mm Fehér, RAL /13/52 10 ETK100060E 151x50 mm Fehér, RAL /17/52 10 ETK Válaszfal A válaszfal használatával lehet elkülöníteni az erős-, és a gyengeáramú kábeleket a csatornán belül. 2 m-es kivitelben kaphatóak. Anyaga: PVC 101x34, 101x50 mm Fehér, RAL /12/ m ETK x50 mm Fehér, RAL /15/ m ETK100092E P Fedéltartós válaszfal A fedéltartós válaszfal használatával lehet elkülöníteni az erős-, és a gyengeáramú kábeleket a 151x50-ös csatornán belül. 2 m-es kivitelben kaphatóak. Anyaga: PVC 151x50 mm Fehér RAL /14/ m ETK P Kábeltartó A kábeltartó segítségével a csatornában megfelelően rögzíthetők a kábelek. Anyaga: ABS (polisztirol) 101x34, 101x50 mm Fehér, RAL /30/81 10 ETK10171E 151x50 mm Fehér, RAL /30/ ETK

17 Csatornarendszerek Szerelvényezhető kábelcsatornák Szerelvényezhető csatorna kiegészítők P A/B/C (mm) Szűkítőelem Csomagolási egység A szűkítőelemet két különböző méretű csatorna találkozásánál lehet használni. Anyaga: ABS (polisztirol) 101x34-101x50 mm Fehér, RAL /52/66 5 ETK10154E 151x50-101x50 mm Fehér, RAL /52/66 5 ETK15154 P Adapterek 45x45-ös szerelvényekhez Az adapter rögzítőcsavarokat is tartalmaz. 45x45 mm-es szerelvények alkalmazása esetén használatos. Csak 75 mm-es fedéllel használható. Anyaga: ABS (polisztirol) Egymodulos Fehér, RAL /22/80 5 ETK10198E P Kétmodulos Fehér, RAL /22/120 5 ETK10197E P Hárommodulos Fehér, RAL /22/170 5 ETK10187E P Négymodulos Fehér, RAL /22/215 5 ETK10183E Univerzális szerelvényrögzítő adapter Az univerzális szerelvényrögzítő adapter rögzítőcsavarokat is tartalmaz. Hagyományos (60mm-es) szerelvények alkalmazása esetén. Csak 75 mm-es fedéllel használható. Anyaga: ABS (polisztirol) P P Egyes adapter Fehér, RAL /17/112 5 ETK10194 Kettes adapter Fehér, RAL /17/183 5 ETK10186 Hármas adapter Fehér, RAL /17/255 5 ETK10181 Egyes adapter, magas Fehér, RAL /25/112 5 ETK10191 Kettes adapter, magas Fehér, RAL /28/183 5 ETK10196 Hármas adapter, magas Fehér, RAL /27/257 5 ETK p+f csatlakozóaljzatok 45x45 mm-es kivitelű földelt csatlakozóaljzatok, gyermekvédelemmel. 250V~, 16 A. Anyaga: ABS (polisztirol) P p+f csatlakozóaljzat, gyermekvédelemmel Piros Fehér 45/41/45 10 ETK21045ER ETK21045E P P P P P Bekötés áthidaló Két csatlakozóaljzat elektromos összekötéséhez használható, külön vezeték használata nélkül. Anyaga: PA6, 20% optikai üveggel Áthidaló 45x45-ös dugaljakhoz Szürke, RAL /25/70 15 ETK Adapterek gyengeáramú szerelvényekhez Az adapterek lenyitható és feliratozható ablakokkal vannak ellátva. 75 mm-es csatornafedél esetén 45x45-ös adapterrel rögzíthető a csatornába. Különböző VDI csatlakozókkal használhatóak. RJ45-ös betétek nélkül. Anyaga: ABS (polisztirol) 1xRJ45 adapter, 1 modulos (22,5 mm) Fehér, RAL /24/45 10 ETK45045E 1xRJ45 adapter, 2 modulos (45 mm) Fehér, RAL /24/23 10 ETK45022E 2xRJ45 adapter, 2 modulos (45 mm) Fehér, RAL /24/45 10 ETK45245E VGA adapter, 1 modulos (22,5 mm) Fehér, RAL /24/23 10 ETK45222E P Vakfedél 75 mm-es fedelek esetén használható, üres modulok eltakarásához. Anyaga: ABS (polisztirol) 1 modulos vakfedél (22,5 mm) Fehér, RAL /24/23 10 ETK45122E 461

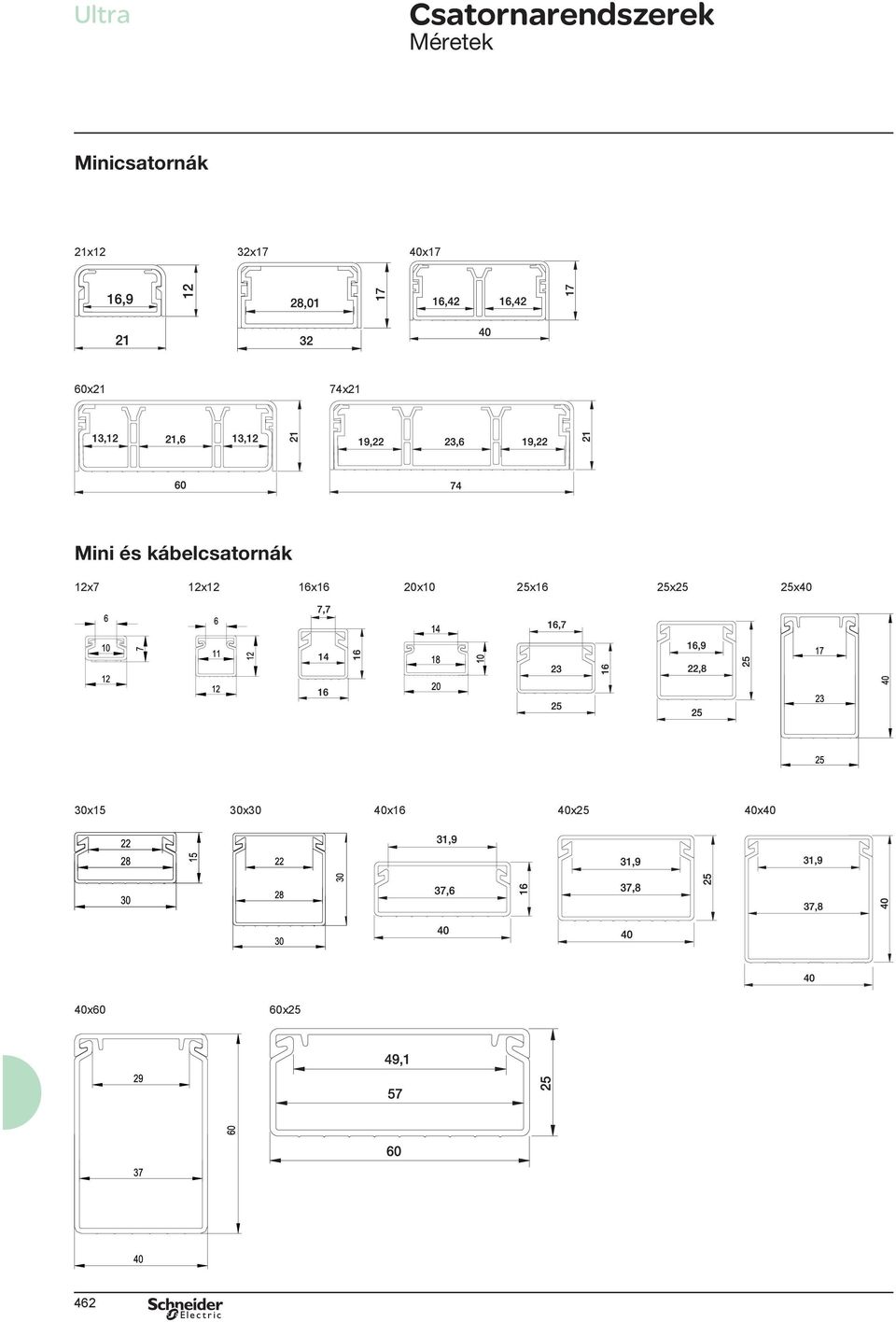

18 Csatornarendszerek Méretek Minicsatornák 21x12 32x17 40x17 60x21 74x21 Mini és kábelcsatornák 12x7 12x12 16x16 20x10 25x16 25x25 25x40 30x15 30x30 40x16 40x25 40x40 40x60 60x25 462

19 Csatornarendszerek Méretek Mini és kábelcsatornák 60x40 60x60 80x60 80x80 120x60 463

20 Csatornarendszerek Méretek Szerelvényezhető kábelcsatornák 101x34 101x34 Válaszfalakkal 101x50 101x50 Válaszfallal 151x50 Szegélycsatorna 70x20 Taposócsatornák 50x12 151x50 válaszfallal 77x19 464
