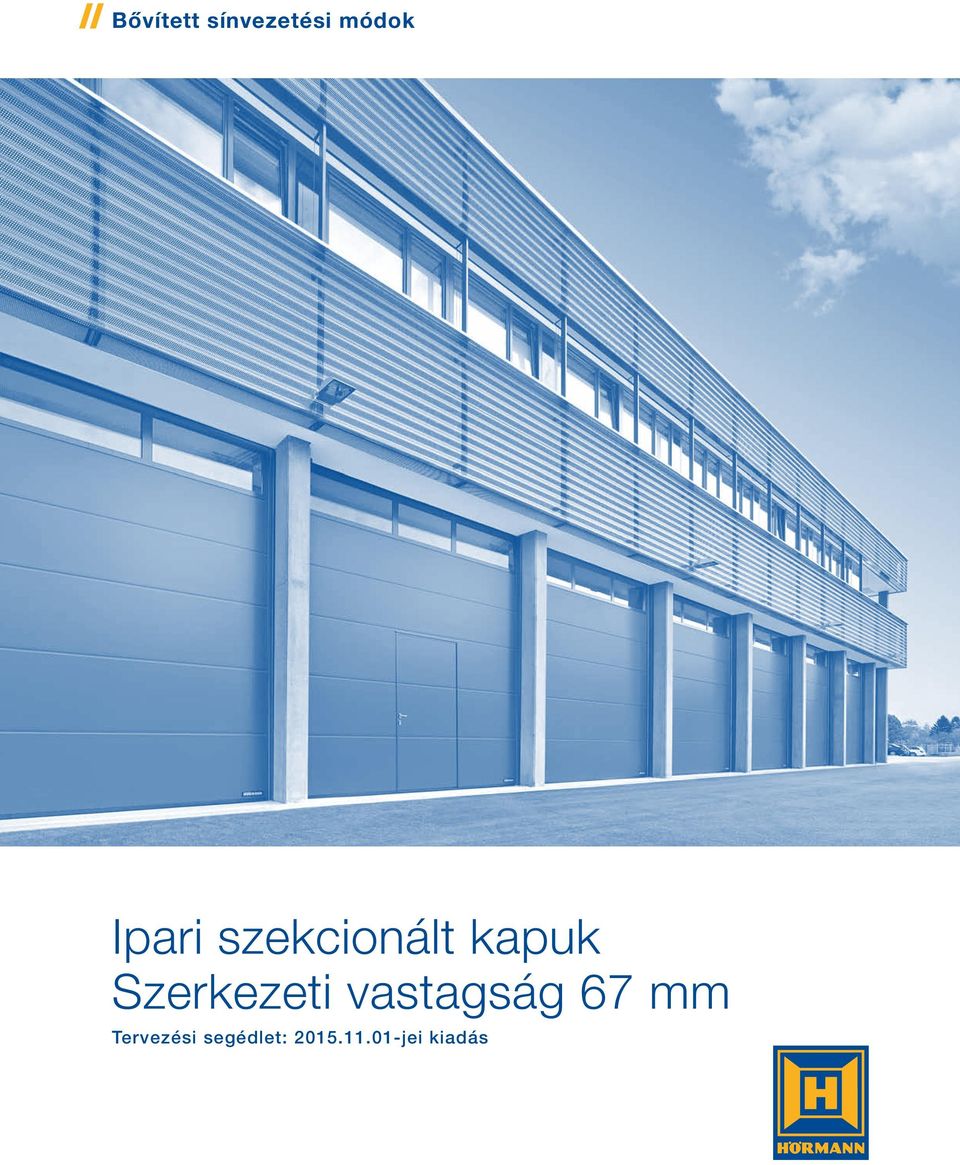

1 Bővített sínvezetési módok Ipari szekcionált kapuk Szerkezeti vastagság 67 mm Tervezési segédlet: jei kiadás

2 Tartalomjegyzék Tartalomjegyzék Oldal Termékleírás 4 5 Műszaki adatok áttekintése 6 A sínvezetési módok áttekintése 7 8 SPU 67 Thermo Kapulap duplafalú (625 és 750 mm magas) acéllamellákból, stukkómintás / Micrograin 9 Alacsony küszöbös személybejáró-ajtóval (625 és 750 mm magas lamellákból), stukkómintás / Micrograin Magas küszöbös személybejáró-ajtóval (625 és 750 mm magas lamellákból), stukkómintás / Micrograin 11 Kapulap duplafalú (75 és 500 mm magas) acéllamellákból, stukkómintás / Micrograin 12 Alacsony küszöbös személybejáró-ajtóval (75 és 500 mm magas lamellákból), stukkómintás / Micrograin 1 Magas küszöbös személybejáró-ajtóval (75 és 500 mm magas lamellákból), stukkómintás / Micrograin 14 Üvegezési magasságok (üveg középvonala O-tól) 500, 625 és 750 mm-es kapuelemmagassághoz 15 Üvegezési magasságok számítása (üveg középvonala O-tól) 16 APU 67 Thermo Kapulap hőhídmentes alumínium zártszelvény profilokból, duplafalú lamellalábazattal mm-es lábazat, alacsony küszöbös személybejáró-ajtóval mm-es lábazat, magas küszöbös személybejáró-ajtóval mm-es lábazat, alacsony küszöbös személybejáró-ajtóval mm-es lábazat, magas küszöbös személybejáró-ajtóval 21 ALR 67 Thermo Kapulap hőhídmentes alumínium zártszelvény profilokból 22 Alacsony küszöbös személybejáró-ajtóval 2 Magas küszöbös személybejáró-ajtóval 24 ALR 67 Thermo Glazing Kapulap hőhídmentes alumínium zártszelvény profilokból 25 Üvegezések / személybejáró-ajtók elrendezései NT 80 Thermo mellékajtó 29 ix elemek 4 N sínvez. mód Normál sínvezetés 5 NA sínvez. mód Normál sínvezetés magasra helyezett torziórugós tengellyel 6 ND sínvez. mód Normál sínvezetés tetőkövetéssel 7 NH sínvez. mód Normál sínvezetés minimális emeléssel 8 NS sínvez. mód Normál sínvezetés os dupla rádiusszal 9 GD sínvez. mód Normál sínvezetés tetőkövetéssel és minimális emeléssel 40 H sínvez. mód Magas sínvezetés 41 HA sínvez. mód Magas sínvezetés magasra helyezett torziórugós tengellyel 42 HD sínvez. mód Magas sínvezetés tetőkövetéssel 4 HG sínvez. mód Magas sínvezetés meredek futósínnel 44 HU sínvez. mód Magas sínvezetés alulra helyezett torziórugós tengellyel 45 RD sínvez. mód Magas sínvezetés alulra helyezett torziórugós tengellyel és tetőkövetéssel 46 RG sínvez. mód Magas sínvezetés alulra helyezett torziórugós tengellyel és meredek futósínnel 47 V sínvez. mód üggőleges sínvezetés 48 VA sínvez. mód üggőleges sínvezetés magasra helyezett torziórugós tengellyel 49 VU sínvez. mód üggőleges sínvezetés alulra helyezett torziórugós tengellyel 50 WG sínvez. mód üggőleges sínvezetés alulra helyezett torziórugós tengellyel és meredek futósínnel 51 2 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

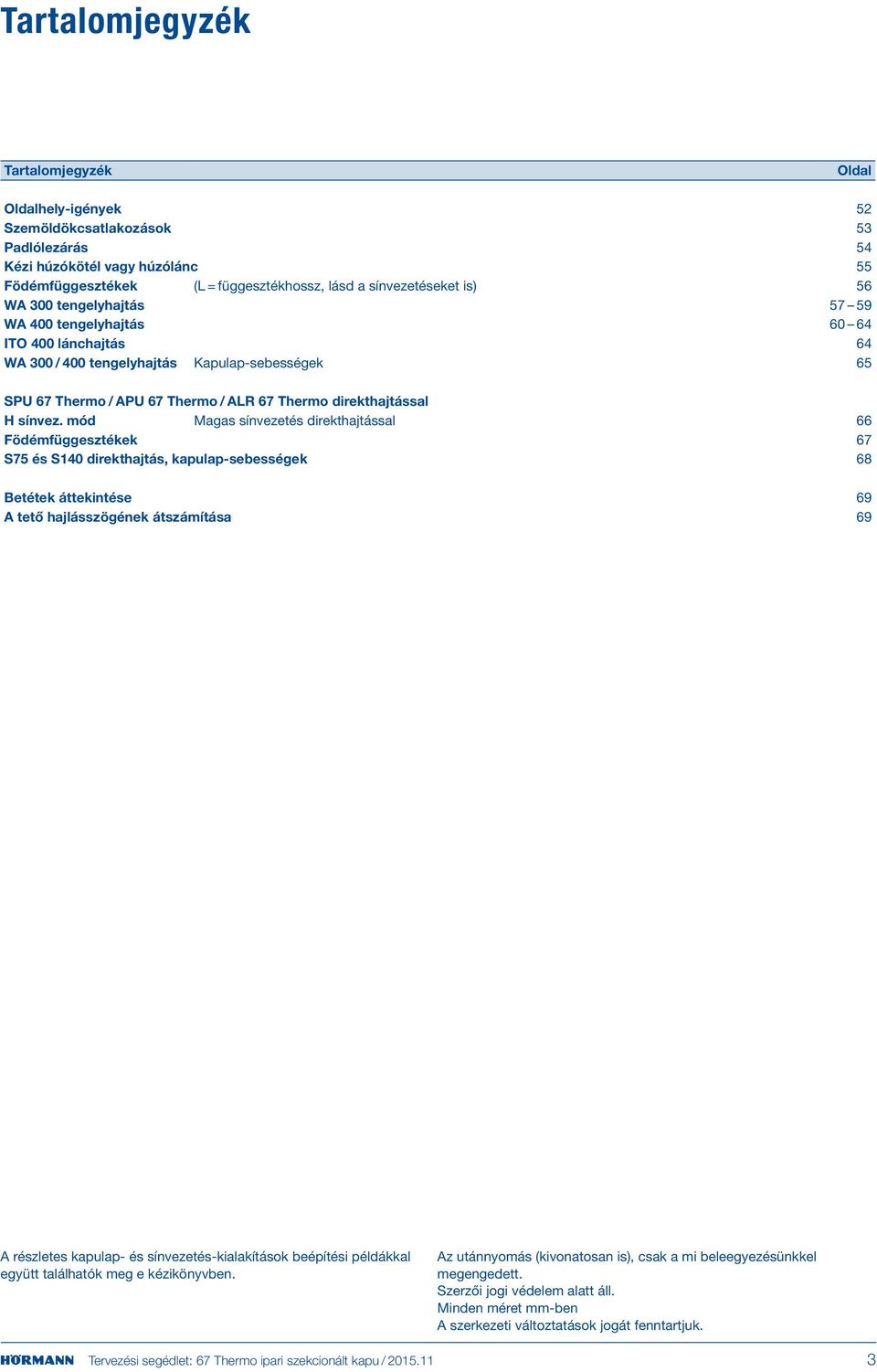

3 Tartalomjegyzék Tartalomjegyzék Oldal Oldalhely-igények 52 Szemöldökcsatlakozások 5 Padlólezárás 54 Kézi húzókötél vagy húzólánc 55 ödémfüggesztékek (L = függesztékhossz, lásd a sínvezetéseket is) 56 WA 00 tengelyhajtás WA 400 tengelyhajtás ITO 400 lánchajtás 64 WA 00 / 400 tengelyhajtás Kapulap-sebességek 65 SPU 67 Thermo / APU 67 Thermo / ALR 67 Thermo direkthajtással H sínvez. mód Magas sínvezetés direkthajtással 66 ödémfüggesztékek 67 S75 és S140 direkthajtás, kapulap-sebességek 68 Betétek áttekintése 69 A tető hajlásszögének átszámítása 69 A részletes kapulap- és sínvezetés-kialakítások beépítési példákkal együtt találhatók meg e kézikönyvben. Az utánnyomás (kivonatosan is), csak a mi beleegyezésünkkel megengedett. Szerzői jogi védelem alatt áll. Minden méret mm-ben A szerkezeti változtatások jogát fenntartjuk. Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

4 Termékleírás Kaputípus Kapulap / személybejáró-ajtó SPU 67 Thermo szekcionált kapu, 625 és 750 mm magas, duplafalú acéllamellákból, stukkómintás / Micrograin Kapulap Kapuelemek duplafalú, PU-kihabosított acéllamellákból, hőhídmentes kivitelben (tűzi horganyzott acélból gyártva). Azonos felosztású vízszintes bordázatú, 625 és 750 mm magas, 67 mm vastag kapuelemek kívül-belül stukkómintás vagy kívül finoman vonalazott Micrograin, belül stukkómintás felülettel. Az összes kapuelem ujjbecsípés elleni védelem nélküli. elületkezelés poliészter alapozóbevonattal. Személybejáró-ajtó Üvegezés Beépítve a kapu középső mezőibe. Szélső mezőbe való beépítés nem lehetséges az elrendezést vegye figyelembe! Csak kifelé nyíló, DIN balos vagy DIN jobbos. igyelem (magas küszöbnél):, 2125 és mm-es rasztermagasságnál, a nyílásmagasság nem szabad, hogy a kapumagasságnál kisebb legyen. Az eloxált alumínium zártszelvényekből készült hőhídmentes kivitelű üvegezett keretek ill. a szendvicsüvegezéssel ellátott lamellák csak az ábrázolt beépítési tartományokban lehetségesek. Kevesebb számú vagy más elrendezésű szendvicsüvegezések a minimális távolságok figyelembevétele mellett szállíthatók. Üvegezőkeret és szendvicsüvegezés az aljzattól 625 / 750 mm-től lehetséges. SPU 67 Thermo szekcionált kapu, 75 és 500 mm magas, duplafalú acéllamellákból, stukkómintás / Micrograin Kapulap Kapuelemek duplafalú, PU-kihabosított acéllamellákból, hőhídmentes kivitelben (tűzi horganyzott acélból gyártva). Azonos felosztású vízszintes bordázatú, 75 és 500 mm magas, 67 mm vastag kapuelemek kívül-belül stukkómintás vagy kívül finoman vonalazott Micrograin, belül stukkómintás felülettel. Az összes kapuelem ujjbecsípés elleni védelem nélküli. elületkezelés poliészter alapozóbevonattal. Személybejáró-ajtó Üvegezés Beépítve a kapu középső mezőibe. Szélső mezőbe való beépítés nem lehetséges az elrendezést vegye figyelembe! Csak kifelé nyíló, DIN balos vagy DIN jobbos. igyelem (magas küszöbnél): és 2125 mm-es rasztermagasságnál, a nyílásmagasság nem szabad, hogy a kapumagasságnál kisebb legyen. Az eloxált alumínium zártszelvényekből készült hőhídmentes kivitelű üvegezett keretek ill. a szendvicsüvegezéssel ellátott lamellák csak az ábrázolt beépítési tartományokban lehetségesek. Kevesebb számú vagy más elrendezésű szendvicsüvegezések a minimális távolságok figyelembevétele mellett szállíthatók. Üvegezőkeret és szendvicsüvegezés az aljzattól 500 mm-től lehetséges. APU 67 Thermo szekcionált kapu, alu zártszelvény profilokból, duplafalú lamellalábazattal Kapulap Duplafalú, PU-kihabosított, hőhídmentes kivitelű (tűzi horganyzott acélból gyártott), 750 (standard) vagy 1500 mm magas lábazati lamella, kívül-belül stukkómintás, azonos felosztású vízszintesen bordázott vagy kívül finoman vonalazott Micrograin, belül stukkómintás felülettel. elületkezelés poliészter alapozóbevonattal. A további kapuelemek üvegezve, extrudált, eloxált alumínium zártszelvény profilokból hőhídmentes kivitelben. Szerkezeti vastagság 67 mm. Az összes kapuelem ujjbecsípés elleni védelem nélküli. Betét: háromrétegű műanyag betét, átlátszó, 51 mm (S). Személybejáró-ajtó A kaputípusnak megfelelően eloxált alumínium zártszelvény profilokból hőhídmentes kivitelben, beépítve a kapu középső mezőibe. Szélső mezőbe való beépítés nem lehetséges az elrendezést vegye figyelembe! Csak kifelé nyíló, DIN balos vagy DIN jobbos. igyelem (magas küszöbnél): Ha a személybejáró-ajtós elemek száma megegyezik a kapuelemek számával, akkor a szabad nyílásmagasságnak nem szabad a kapumagasságnál () kisebbnek lennie. ALR 67 Thermo szekcionált kapu, alu zártszelvény profilokból Kapulap Kapuelemek extrudált, eloxált alumínium zártszelvény profilokból hőhídmentes kivitelben. Szerkezeti vastagság 67 mm. Az összes kapuelem ujjbecsípés elleni védelem nélküli. Az alsó kapuelemben PU-kihabosított betét, kétoldali stukkómintás 51 mm-es alulemez burkolattal (U), további kapuelemek 51 mm-es átlátszó, háromrétegű műanyag betétekkel (S). Személybejáró-ajtó A kaputípusnak megfelelően eloxált alumínium zártszelvény profilokból hőhídmentes kivitelben, beépítve a kapu középső mezőibe. Szélső mezőbe való beépítés nem lehetséges az elrendezést vegye figyelembe! Csak kifelé nyíló, DIN balos vagy DIN jobbos. igyelem (magas küszöbnél): Ha a személybejáró-ajtós elemek száma megegyezik a kapuelemek számával, akkor a szabad nyílásmagasságnak nem szabad a kapumagasságnál () kisebbnek lennie. ALR 67 Thermo Glazing szekcionált kapu, alu zártszelvény profilokból Kapulap Kapuelemek extrudált, eloxált alumínium zártszelvény profilokból hőhídmentes kivitelben. Szerkezeti vastagság 67 mm. Az összes kapuelem ujjbecsípés elleni védelem nélküli. A kapuelemekben az összes betét dupla ESG betét, 26 mm. Az összes betét azonos magasságú. Tok / sínvezetési mód Oldalról zárt, profilírozott saroktok, tűzi horganyzott acélból gyártva, rácsavarozott biztonsági futósínnel. 4 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

5 Termékleírás Kapureteszelés Kézi működésű Gépi működésű Belső reteszelés tolóretesszel, csapótárcsával (alsó torziórugó-tengelyes változatoknál külön ajánlatra) vagy aljzati reteszeléssel. Belső reteszelés tolóretesszel Súlykiegyenlítés Torziórugók, oldalsó teherhordó kötelek (alacsony sínevezetésnél teherhordó kötél-lánc kombináció). A torziórugók az N-, ND-, NS-, NK-, NA-, NH-, GD-, és GS-sínvezetéseknél minimum 2, az összes többi sínvezetés esetén minimum 0 nyitásciklusra vannak méretezve. A direkthajtású kiviteleket rugó nélkül, meghajtással, csőtengellyel és oldalsó teherhordó kötelekkel szállítjuk. Biztonságtechnikai felszereltség az MSZ EN szerint Kézi működtetésű kapuk egy torziórugó esetén bevizsgált megfogásos zuhanásgátlással *) Több, mint egy torziórugóval ellátott kézi kapuk bevizsgált rugótörés-biztosítással *), mm-es kapumagasság fölött bevizsgált megfogásos zuhanásgátlással kiegészítve * (nem lehetséges a direkthajtásos kivitelnél) A gépi működtetésű kapuk betörésgátló feltolás elleni védelemmel * Európai Szabadalom Megjegyzés a benyúlás elleni védelemhez: Ahhoz, hogy az MSZ EN , a kapuk termékszabványának biztonsági előírásai teljesüljenek, a következő kapuszerkezetekhez meghajtás és HLG 550 fényrács szükséges. A fényrácsot úgy kell a nyílásba felszerelni, hogy az a kapu mozgása közben keletkező rések biztosítva legyenek. Ennek a biztosításnak az aljzattól mért mm-es magasságig vagy egy más állandó hozzáférési síkig kell léteznie: Kaputípus: SPU 67 APU 67 Thermo / ALR 67 Thermo / ALR 67 Thermo Glazing Kapumagasság: mm 040 mm Sínvezetési módok: N, ND, NS, NK, NA NH, H, HA, HD, HG, HS, HK, GD, GS műszaki egyeztetést követően Kivéve az alacsony küszöbös személybejáró-ajtóval és VL 2 elölfutó fénysorompóval ellátott kapukat, melyek nem szállíthatók HLG 550 fényráccsal kombinálva. Tömítések Aljzati tömítés belül 1 kamrás, kívül -kamrás EPDM-profilból, ajakos kiegyenlítéssel, oldaltömítés, szemöldöktömítés és tömítőprofil a kapuelemek között. Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

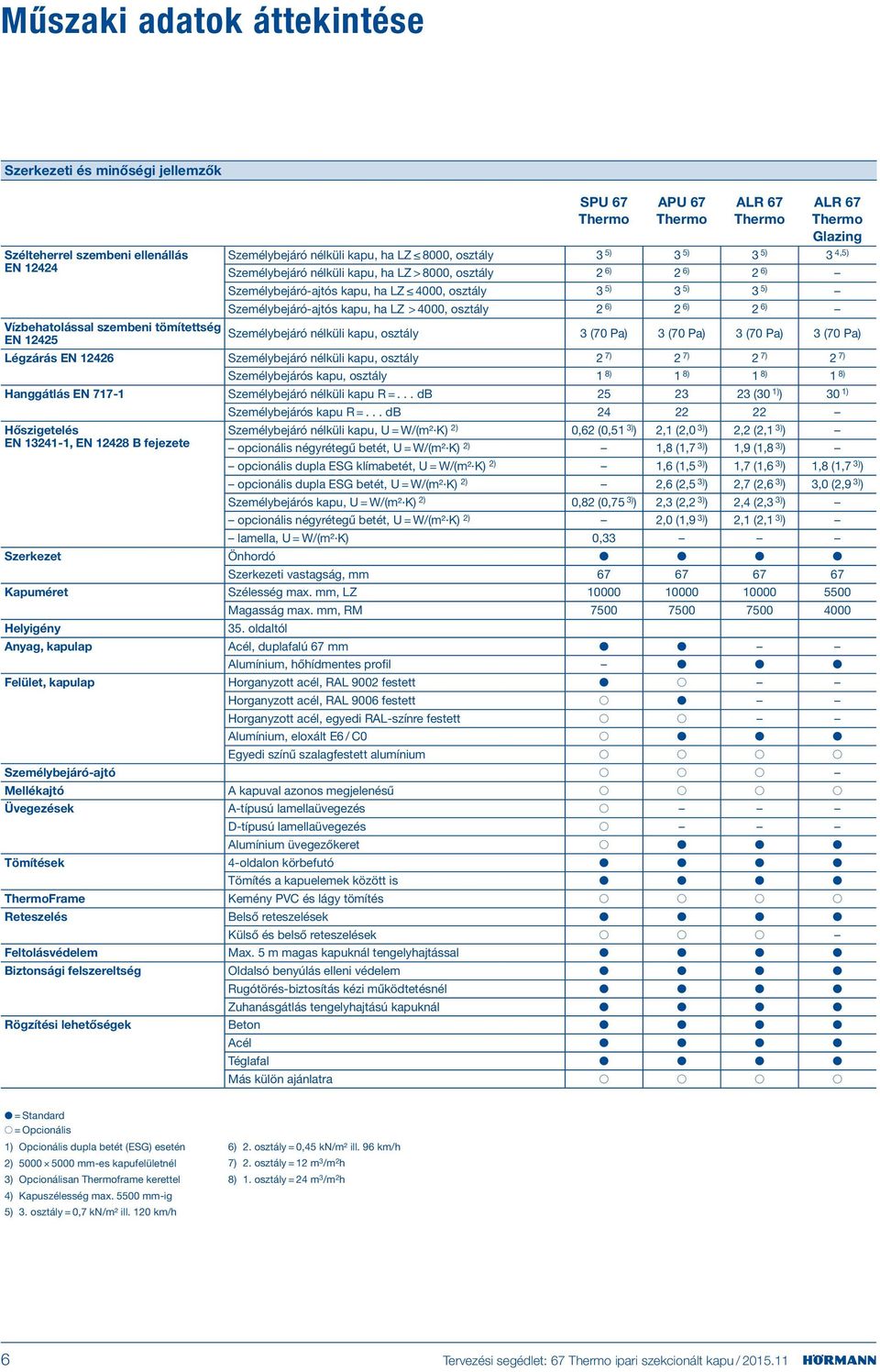

6 Műszaki adatok áttekintése Szerkezeti és minőségi jellemzők Szélteherrel szembeni ellenállás EN SPU 67 Thermo APU 67 Thermo ALR 67 Thermo ALR 67 Thermo Glazing Személybejáró nélküli kapu, ha 8000, osztály 5) 5) 5) 4,5) Személybejáró nélküli kapu, ha > 8000, osztály 2 6) 2 6) 2 6) Személybejáró-ajtós kapu, ha, osztály 5) 5) 5) Személybejáró-ajtós kapu, ha >, osztály 2 6) 2 6) 2 6) Vízbehatolással szembeni tömítettség Személybejáró nélküli kapu, osztály EN ( Pa) ( Pa) ( Pa) ( Pa) Légzárás EN Személybejáró nélküli kapu, osztály 2 7) 2 7) 2 7) 2 7) Személybejárós kapu, osztály 1 8) 1 8) 1 8) 1 8) Hanggátlás EN Személybejáró nélküli kapu R =... db (0 1) ) 0 1) Személybejárós kapu R =... db Hőszigetelés Személybejáró nélküli kapu, U = W/ (m² K) 2) 0,62 (0,51 ) ) 2,1 (2,0 ) ) 2,2 (2,1 ) ) EN , EN B fejezete opcionális négyrétegű betét, U = W/ (m² K) 2) 1,8 (1,7 ) ) 1,9 (1,8 ) ) opcionális dupla ESG klímabetét, U = W/ (m² K) 2) 1,6 (1,5 ) ) 1,7 (1,6 ) ) 1,8 (1,7 ) ) opcionális dupla ESG betét, U = W/ (m² K) 2) 2,6 (2,5 ) ) 2,7 (2,6 ) ),0 (2,9 ) ) Személybejárós kapu, U = W/ (m² K) 2) 0,82 (0,75 ) ) 2, (2,2 ) ) 2,4 (2, ) ) opcionális négyrétegű betét, U = W/ (m² K) 2) 2,0 (1,9 ) ) 2,1 (2,1 ) ) lamella, U = W/ (m² K) 0, Szerkezet Önhordó Szerkezeti vastagság, mm Kapuméret Szélesség max. mm, Magasság max. mm, Helyigény 5. oldaltól Anyag, kapulap Acél, duplafalú 67 mm Alumínium, hőhídmentes profil elület, kapulap Horganyzott acél, RAL 9002 festett Horganyzott acél, RAL 9006 festett Horganyzott acél, egyedi RAL-színre festett Alumínium, eloxált E6 / C0 Egyedi színű szalagfestett alumínium Személybejáró-ajtó Mellékajtó A kapuval azonos megjelenésű Üvegezések A-típusú lamellaüvegezés D-típusú lamellaüvegezés Alumínium üvegezőkeret Tömítések 4-oldalon körbefutó Tömítés a kapuelemek között is Thermorame Kemény PVC és lágy tömítés Reteszelés Belső reteszelések Külső és belső reteszelések eltolásvédelem Max. 5 m magas kapuknál tengelyhajtással Biztonsági felszereltség Oldalsó benyúlás elleni védelem Rugótörés-biztosítás kézi működtetésnél Zuhanásgátlás tengelyhajtású kapuknál Rögzítési lehetőségek Beton Acél Téglafal Más külön ajánlatra = Standard = Opcionális 1) Opcionális dupla betét (ESG) esetén 2) mm-es kapufelületnél ) Opcionálisan Thermoframe kerettel 4) Kapuszélesség max. mm-ig 5). osztály = 0,7 kn/ m² ill. 120 km/h 6) 2. osztály = 0,45 kn/ m² ill. 96 km/h 7) 2. osztály = 12 m /m 2 h 8) 1. osztály = 24 m /m 2 h 6 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

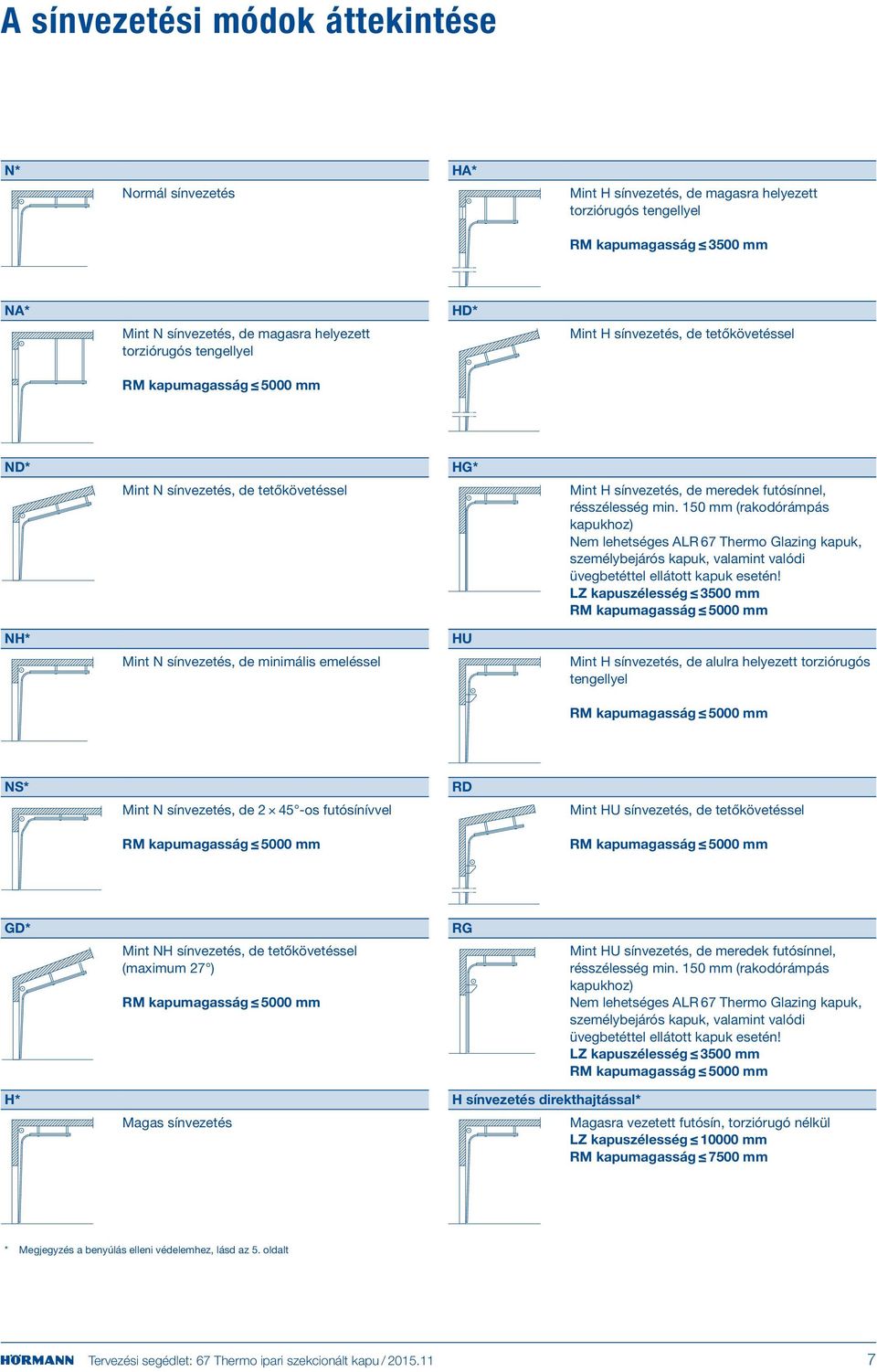

7 A sínvezetési módok áttekintése N* HA* Normál sínvezetés Mint H sínvezetés, de magasra helyezett torziórugós tengellyel kapumagasság mm NA* Mint N sínvezetés, de magasra helyezett torziórugós tengellyel kapumagasság mm HD* Mint H sínvezetés, de tetőkövetéssel ND* NH* Mint N sínvezetés, de tetőkövetéssel Mint N sínvezetés, de minimális emeléssel HG* HU Mint H sínvezetés, de meredek futósínnel, résszélesség min. 150 mm (rakodórámpás kapukhoz) Nem lehetséges ALR 67 Thermo Glazing kapuk, személybejárós kapuk, valamint valódi üvegbetéttel ellátott kapuk esetén! kapuszélesség mm kapumagasság mm Mint H sínvezetés, de alulra helyezett torziórugós tengellyel kapumagasság mm NS* Mint N sínvezetés, de os futósínívvel kapumagasság mm RD Mint HU sínvezetés, de tetőkövetéssel kapumagasság mm GD* Mint NH sínvezetés, de tetőkövetéssel (maximum 27 ) kapumagasság mm RG Mint HU sínvezetés, de meredek futósínnel, résszélesség min. 150 mm (rakodórámpás kapukhoz) Nem lehetséges ALR 67 Thermo Glazing kapuk, személybejárós kapuk, valamint valódi üvegbetéttel ellátott kapuk esetén! kapuszélesség mm kapumagasság mm H* H sínvezetés direkthajtással* Magas sínvezetés Magasra vezetett futósín, torziórugó nélkül kapuszélesség 000 mm kapumagasság 7500 mm * Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

8 A sínvezetési módok áttekintése V üggőleges sínvezetés (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) VA Mint V sínvezetés, de magasra helyezett torziórugós tengellyel (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) kapumagasság mm VU Mint V sínvezetés, de alulra helyezett torziórugós tengellyel (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) WG Mint VU sínvezetés, de meredek futósínnel, résszélesség min. 150 mm (rakodórámpás kapukhoz) (Kézi működtetésű kapukhoz áttételes kézilánc szükséges!) Nem lehetséges ALR 67 Thermo Glazing kapuk, személybejárós kapuk, valamint valódi üvegbetéttel ellátott kapuk esetén! kapuszélesség mm kapumagasság mm Megjegyzés: A következő sínvezetési módok esetén a gyárral műszaki egyeztetés szükséges! NK* Mint NS sínvezetés, de mindkét rádiusz hajlásszöge a helyszíni adottságokhoz van igazítva kapumagasság mm GS* Mint NH sínvezetés, de os dupla rádiusszal kapumagasság mm HS* Mint H sínvezetés, de os futósínívvel HK* Mint HS sínvezetés, de mindkét rádiusz hajlásszöge a helyszíni adottságokhoz van igazítva VS Mint V sínvezetés, de a nem elegendő födémmagasság miatt a futósín felső része egy rádiusszal meg van döntve (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) WS Mint VU sínvezetés, de a nem elegendő födémmagasság miatt a futósín felső része egy rádiusszal meg van döntve (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) kapumagasság 2200 mm RS Mint HU sínvezetés, de os dupla rádiusszal kapumagasság mm RK Mint RS sínvezetés, de mindkét rádiusz hajlásszöge a helyszíni adottságokhoz van igazítva kapumagasság mm 8 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

9 SPU 67 Thermo szekcionált kapu Duplafalú acéllamellás 625 és 750 mm magas Stukkómintás / Micrograin Külső nézetek Üvegezőkeretek A-típusú szendvicsüvegezés D-típusú szendvicsüvegezés E* Üvegezett keretek beépítési tartománya E** Szendvicsüvegezés beépítési tartománya Mérettartomány 4, , Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkeretekkel vagy a felső kapulamella rövidítésével lehetséges!. mező 2. mező 1. mező [A] TH 625 TH **** Betétek / mezők száma alukeretenként [1] Szendvicsüvegezések száma kapuelemenként Megjegyzések: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtós kapukkal való nézetazonosság ábrázolását lásd a oldalon. Több mint 2 üvegezőkerettel rendelkező kapuk külön ajánlatra. Külön ajánlatra; torziórugós tengely vagy direkthajtás S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt [1] A-típusú 16, D-típusú 160 [A] Lamellák száma Rasztermagasság Szabad tokbelméret (1200-tól) Max. SPB Osztószélesség TH Kapuelem-magasság **** első kapuelem 500 mm 1500 SPB 52 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

10 SPU 67 Thermo szekcionált kapu alacsony küszöbös személybejáró-ajtóval Duplafalú acéllamellás 625 és 750 mm magas, stukkómintás / Micrograin Külső nézetek ** Megjegyzés szendvicsüvegezés beépítéséhez: Ha a kapuszélesség 1750 mm, akkor csak a személybejáróajtóba építhető egy szendvicsüveg. A személybejáró-ajtó mellett balra és jobbra nem lehetséges szendvicsüvegezés. DHS +5 4, / / /750 DRH LDBS Szabad átjárószélesség (LDBS) = 905 mm* * mm közötti kapuszélesség esetén az ajtó szabad átjárószélessége 798 mm. Kilincsmagasságok (DRH) Ha az alsó kapuelem 625 = 960,5 Ha az alsó kapuelem 750 = 85,5 Mérettartomány Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkerettel vagy a személybejáró-ajtó fölötti kapulamella rövidítésével lehetséges!. mező 2. mező 1. mező SH [A] [D] TH 625 TH *** Betétek / mezők száma alukeretenként A szendvicsüvegezések száma kapuelemenként** Megjegyzések: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Több mint 2 üvegezőkerettel rendelkező kapuk külön ajánlatra. Külön ajánlatra; torziórugós tengely vagy direkthajtás S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Üvegezés külön ajánlatra [A] Lamellák száma [D] A személybejáró-ajtó átjárómagassága (DHS) a rasztermagassághoz SH Küszöbmagasság (szélen 5, középen mm) SPB Osztószélesség TH Kapuelem-magasság DHS Személybejáró-ajtó átjárómagassága Rasztermagasság LDBS Szabad átjárószélesség DRH Kilincsmagasság Szabad tokbelméret (1750-től) *** első kapuelem 500 mm SPB 52 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

11 SPU 67 Thermo szekcionált kapu magas küszöbös személybejáró-ajtóval Duplafalú acéllamellás 625 és 750 mm magas, stukkómintás / Micrograin Külső nézetek ** Megjegyzés szendvicsüvegezés beépítéséhez: Ha a kapuszélesség 1750 mm, akkor csak a személybejáróajtóba építhető egy szendvicsüveg. A személybejáró-ajtó mellett balra és jobbra nem lehetséges szendvicsüvegezés. /750 Szabad átjárószélesség (LDBS) = 905 mm* * mm közötti kapuszélesség esetén az ajtó szabad átjárószélessége 798 mm. DHS +5 4, / / DRH LDBS Kilincsmagasságok (DRH) Ha az alsó kapuelem 625 = 960,5 Ha az alsó kapuelem 750 = 85,5 Mérettartomány Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkerettel vagy a személybejáró-ajtó fölötti kapulamella rövidítésével lehetséges!. mező 2. mező 1. mező SH [A] [D] TH 625 TH *** Betétek / mezők száma alukeretenként 2 4 A szendvicsüvegezések száma kapuelemenként** Megjegyzések: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Több mint 2 üvegezőkerettel rendelkező kapuk külön ajánlatra. Külön ajánlatra; torziórugós tengely vagy direkthajtás S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Üvegezés külön ajánlatra [A] Lamellák száma [D] A személybejáró-ajtó átjárómagassága (DHS) a rasztermagassághoz SH Küszöbmagasság (215) SPB Osztószélesség TH Kapuelem-magasság DHS Személybejáró-ajtó átjárómagassága Rasztermagasság LDBS Szabad átjárószélesség DRH Kilincsmagasság Szabad tokbelméret (1750-től) *** első kapuelem 500 mm SPB 52 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

12 SPU 67 Thermo szekcionált kapu duplafalú acéllamellákból 75 és 500 mm magas Stukkómintás / Micrograin Külső nézetek Üvegezőkeretek A-típusú szendvicsüvegezés D-típusú szendvicsüvegezés E* 500 mm-es üvegezett keretek beépítési tartománya E** Szendvicsüvegezés beépítési tartománya Mérettartomány 4, , Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkeretekkel vagy a felső kapulamella rövidítésével lehetséges! Megjegyzések: A személybejáró-ajtós kapukkal való nézetazonosság ábrázolását lásd a oldalon. Több mint 2 üvegezőkerettel rendelkező kapuk külön ajánlatra. Külön ajánlatra; torziórugós tengely vagy direkthajtás Külön ajánlatra, csak S140 direkthajtás és H sínvezetés esetén S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt [1] A-típusú 16, D-típusú 160 [A] Lamellák száma Rasztermagasság Szabad tokbelméret (1200-tól) Max. SPB Osztószélesség TH Kapuelem-magasság. mező 2. mező 1. mező [A] TH 75 TH Betétek / mezők száma alukeretenként [1] Szendvicsüvegezések száma kapuelemenként SPB Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

13 SPU 67 Thermo szekcionált kapu alacsony küszöbös személybejáró-ajtóval Duplafalú acéllamellás 75 és 500 mm magas, stukkómintás / Micrograin Kívülről nézve ** Megjegyzés szendvicsüvegezés beépítéséhez: Ha a kapuszélesség 1750 mm, akkor csak a személybejáróajtóba építhető egy szendvicsüveg. A személybejáró-ajtó mellett balra és jobbra nem lehetséges szendvicsüvegezés. Szabad átjárószélesség (LDBS) = 905 mm* * mm közötti kapuszélesség esetén az ajtó szabad átjárószélessége 798 mm. 500/ 625 DRH DHS 500/ Kilincsmagasságok (DRH) Ha az alsó kapuelem 500 = 85,5 Ha az alsó kapuelem 625 = 960,5 4, LDBS Mérettartomány Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkerettel vagy a személybejáró-ajtó fölötti kapulamella rövidítésével lehetséges!. mező 2. mező 1. mező SH 1 SH 2 [A] [D] TH 75 TH *** *** *** Betétek / mezők száma alukeretenként A szendvicsüvegezések száma kapuelemenként** Megjegyzés: A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Több mint 2 üvegezőkerettel rendelkező kapuk külön ajánlatra. Külön ajánlatra; torziórugós tengely vagy direkthajtás S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Üvegezés külön ajánlatra [A] Lamellák száma [D] A személybejáró-ajtó átjárómagassága (DHS) a rasztermagassághoz Rasztermagasság Szabad tokbelméret (1750-től) SH 1 Küszöbmagasság (szélen 5, középen mm) SH 2 Küszöbmagasság (kb. 1) SPB Osztószélesség TH Kapuelem-magasság DHS Személybejáró-ajtó átjárómagassága LDBS Szabad átjárószélesség DRH Kilincsmagasság *** Alsó kapuelem TH = SPB 52 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

14 SPU 67 Thermo szekcionált kapu magas küszöbös személybejáró-ajtóval Duplafalú acéllamellás 75 és 500 mm magas, stukkómintás / Micrograin Kívülről nézve ** Megjegyzés szendvicsüvegezés beépítéséhez: Ha a kapuszélesség 1750 mm, akkor csak a személybejáróajtóba építhető egy szendvicsüveg. A személybejáró-ajtó mellett balra és jobbra nem lehetséges szendvicsüvegezés. Szabad átjárószélesség (LDBS) = 905 mm* * mm közötti kapuszélesség esetén az ajtó szabad átjárószélessége 798 mm. DHS Kilincsmagasságok (DRH) Ha az alsó kapuelem 500 = 85,5 Ha az alsó kapuelem 625 = 960,5 (csak SH 2 esetén) DRH 4, LDBS Mérettartomány Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkerettel vagy a személybejáró-ajtó fölötti kapulamella rövidítésével lehetséges!. mező 2. mező 1. mező SH 1 SH 2 [A] [D] TH 75 TH *** *** Betétek / mezők száma alukeretenként A szendvicsüvegezések száma kapuelemenként** SPB 52 Megjegyzések: Micrograin kivitel csak mm-ig. Ha > mm, akkor az alsó kapuelem TH = 625 / 750 mm-től eltérő magasságú (az 75 / 500 mm-es lamellákból és mm alumínium lábazati profilból áll). A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Több mint 2 üvegezőkerettel rendelkező kapuk külön ajánlatra. Külön ajánlatra; torziórugós tengely vagy direkthajtás S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Üvegezés külön ajánlatra [A] Lamellák száma [D] A személybejáró-ajtó átjárómagassága (DHS) a rasztermagassághoz Rasztermagasság Szabad tokbelméret (1750-től) SH 1 Küszöbmagasság (215) SH 2 Küszöbmagasság (12), alsó kapuelem 250 mm magas alu lábazattal, üvegezés 625 mm-től SPB Osztószélesség TH Kapuelem-magasság DHS Személybejáró-ajtó átjárómagassága LDBS Szabad átjárószélesség *** Alsó kapuelem TH = Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

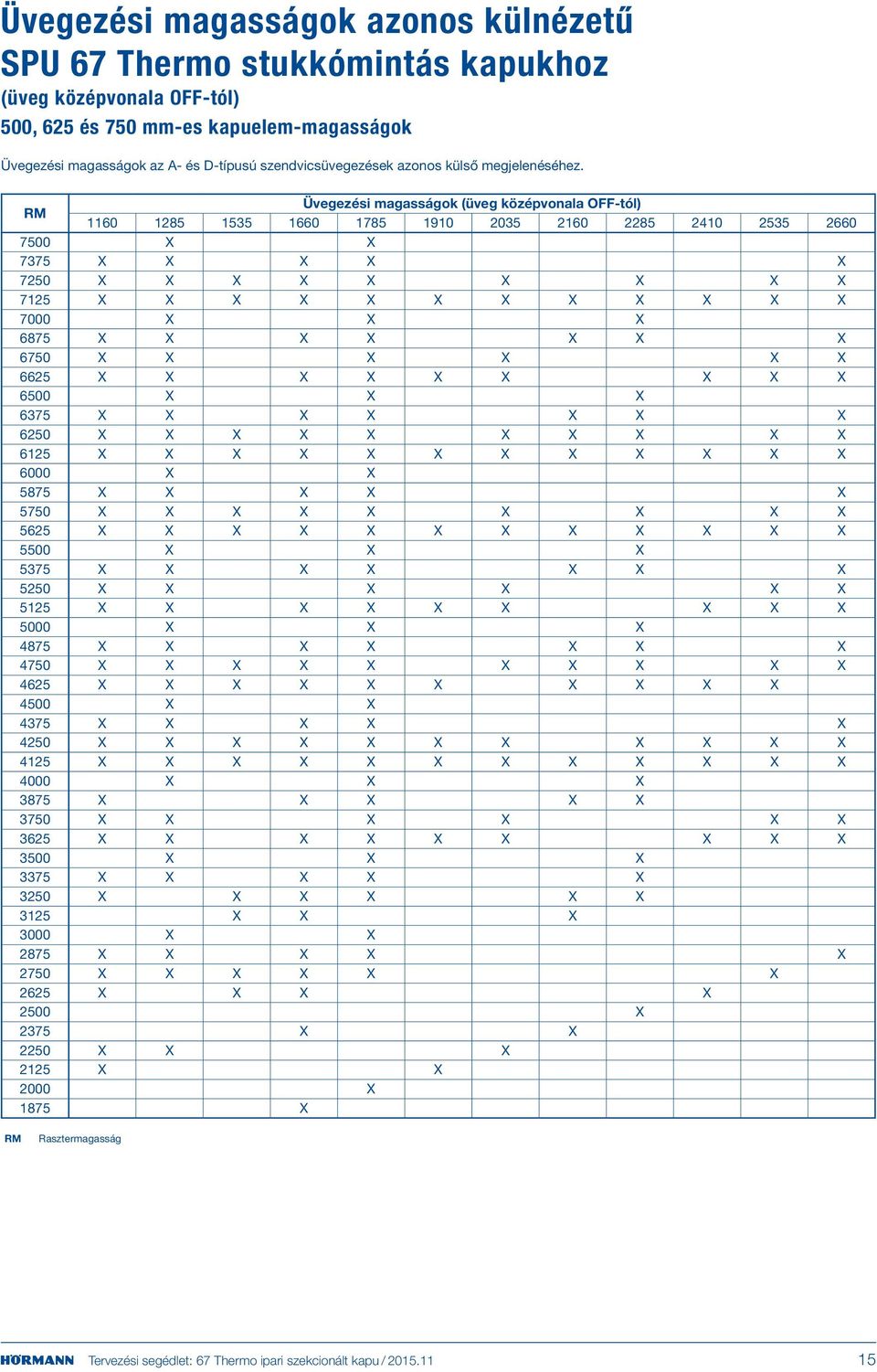

15 Üvegezési magasságok azonos külnézetű SPU 67 Thermo stukkómintás kapukhoz (üveg középvonala O-tól) 500, 625 és 750 mm-es kapuelem-magasságok Üvegezési magasságok az A- és D-típusú szendvicsüvegezések azonos külső megjelenéséhez. Üvegezési magasságok (üveg középvonala O-tól) X X 775 X X X X X 7250 X X X X X X X X X 7125 X X X X X X X X X X X X 00 X X X 6875 X X X X X X X 6750 X X X X X X 6625 X X X X X X X X X X X X 675 X X X X X X X 6250 X X X X X X X X X X 6125 X X X X X X X X X X X X X X 5875 X X X X X X X X X X X X X X 5625 X X X X X X X X X X X X X X X 575 X X X X X X X X X X X X X 5125 X X X X X X X X X X X X 4875 X X X X X X X X X X X X X X X X X 4625 X X X X X X X X X X X X 475 X X X X X X X X X X X X X X X X 4125 X X X X X X X X X X X X X X X 875 X X X X X X X X X X X 625 X X X X X X X X X X X X 75 X X X X X X X X X X X 125 X X X X X 2875 X X X X X X X X X X X 2625 X X X X X 275 X X X X X 2125 X X X 1875 X Rasztermagasság Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

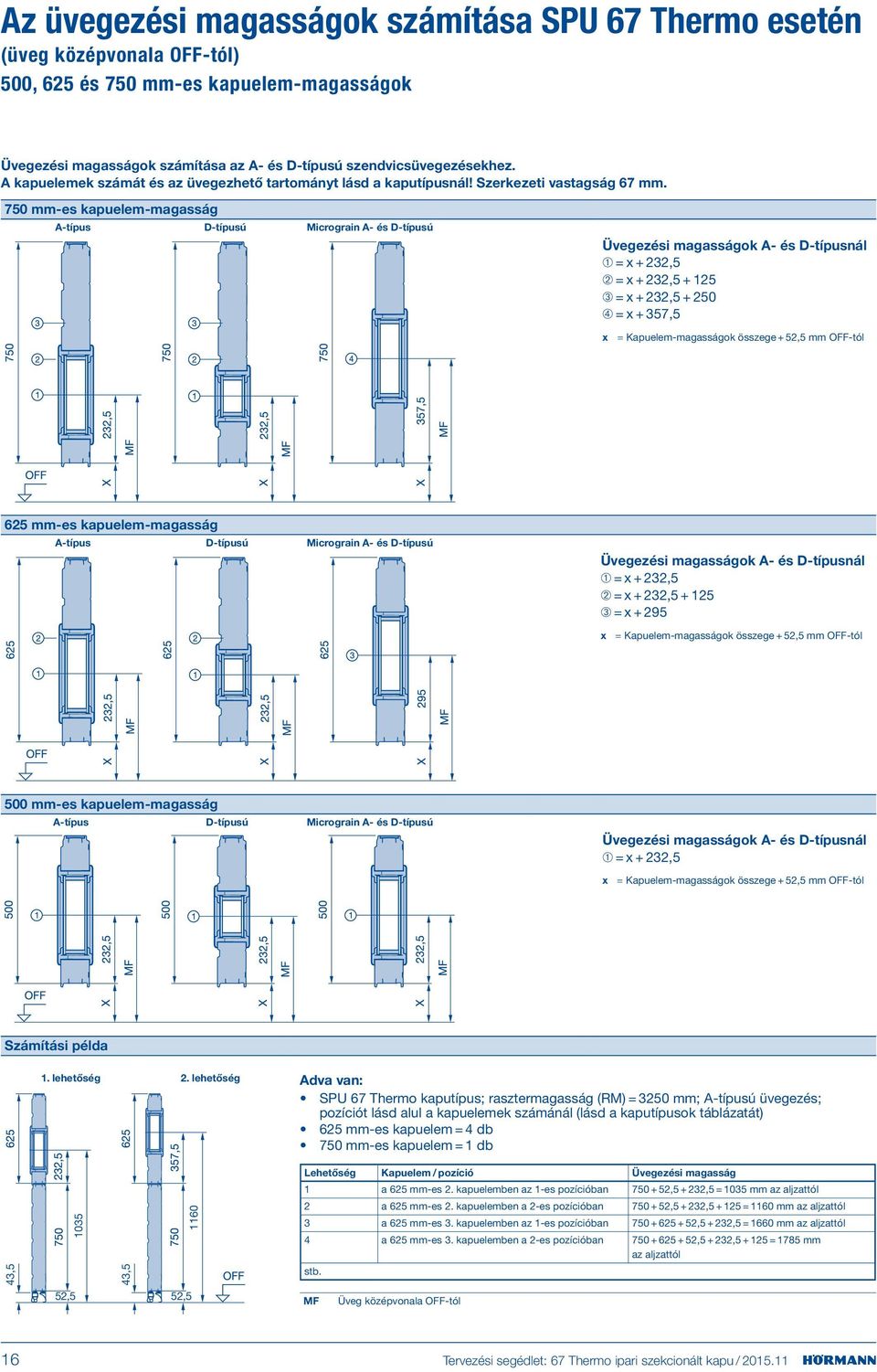

16 Az üvegezési magasságok számítása SPU 67 Thermo esetén (üveg középvonala O-tól) 500, 625 és 750 mm-es kapuelem-magasságok Üvegezési magasságok számítása az A- és D-típusú szendvicsüvegezésekhez. A kapuelemek számát és az üvegezhető tartományt lásd a kaputípusnál! Szerkezeti vastagság 67 mm. 750 mm-es kapuelem-magasság A-típus D-típusú Micrograin A- és D-típusú Üvegezési magasságok A- és D-típusnál ➀ = x + 22,5 ➁ = x + 22, ➂ = x + 22, ➃ = x + 57,5 x = = Kapuelem-magasságok összege + 52,5 mm O-tól 625 mm-es kapuelem-magasság A-típus D-típusú Micrograin A- és D-típusú Üvegezési magasságok A- és D-típusnál ➀ = x + 22,5 ➁ = x + 22, ➂ = x x = = Kapuelem-magasságok összege + 52,5 mm O-tól 500 mm-es kapuelem-magasság A-típus D-típusú Micrograin A- és D-típusú Üvegezési magasságok A- és D-típusnál ➀ = x + 22,5 x = = Kapuelem-magasságok összege + 52,5 mm O-tól Számítási példa 1. lehetőség 2. lehetőség Adva van: SPU 67 Thermo kaputípus; rasztermagasság () = mm; A-típusú üvegezés; pozíciót lásd alul a kapuelemek számánál (lásd a kaputípusok táblázatát) 625 mm-es kapuelem = 4 db 750 mm-es kapuelem = 1 db 4,5 5 4, ,5 52,5 Lehetőség Kapuelem / pozíció Üvegezési magasság 1 a 625 mm-es 2. kapuelemben az 1-es pozícióban ,5 + 22,5 = 5 mm az aljzattól 2 a 625 mm-es 2. kapuelemben a 2-es pozícióban ,5 + 22, = 1160 mm az aljzattól a 625 mm-es. kapuelemben az 1-es pozícióban ,5 + 22,5 = 1660 mm az aljzattól 4 a 625 mm-es. kapuelemben a 2-es pozícióban ,5 + 22, = 1785 mm az aljzattól stb. M Üveg középvonala O-tól 16 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

17 APU 67 Thermo szekcionált kapu Hőhídmentes alu zártszelvény profilok Duplafalú lamellalábazat Kívülről nézve 4, * TH = Kapumagasság lábazatmagasság 5 A kapuelem-keretek száma * Kívánságra 115 mm, hogy nézetazonos legyen egy azonos magasságú alacsony küszöbös személybejárós kapuval. Megjegyzés: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtós kapukkal való nézetazonosság ábrázolását lásd a oldalon. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével.. mező 2. mező 1. mező 8000 > 8000 n [A] n [B] n [A] n [B] Betétek / mezők száma alukeretenként SPB 52 Külön ajánlatra; torziórugós tengely vagy direkthajtás Külön ajánlatra, csak S140 direkthajtás és H sínvezetés esetén S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt A kapuelem-keretek száma: [A] Lábazatmagasság 750 mm (standard) [B] Lábazatmagasság 1500 mm n Az alumíniumkeretek száma Rasztermagasság Szabad tokbelméret (1200-tól) SPB Osztószélesség TH Kapuelem-magasság Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

18 APU 67 Thermo szekcionált kapu alacsony küszöbös személybejáró-ajtóval Hőhídmentes alu zártszelvény profilok Lábazatmagasság 750 Kívülről nézve 4, Kilincsmagasság külön ajánlatra Szabad átjárószélesség (LDBS) = 905 mm** Személybejáró-ajtó átjáró-magassága (DHS) = n 1 TH + (lábazatmagasság 55*) n 1 Keretek száma a személybejáró-ajtóban * igyelem: ha nincs keret a személybejáró-ajtó fölött, akkor 55 helyett 0. ** mm közötti kapuszélesség esetén az ajtó szabad átjárószélessége 798 mm. Megjegyzés: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével.. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n 1 Magasság Betétek / mezők száma alukeretenként SPB 52 DHS DRH Külön ajánlatra; torziórugós tengely vagy direkthajtás Külön ajánlatra, csak S140 direkthajtás és H sínvezetés esetén S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Személybejáró-ajtó átjárómagassága Kilincsmagasság Szabad tokbelméret (1750-től) Rasztermagasság SPB Osztószélesség SH 1 Küszöbmagasság (szélen 5, középen mm) SH 2 Küszöbmagasság (kb. 1) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság 18 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

19 APU 67 Thermo szekcionált kapu magas küszöbös személybejáró-ajtóval Hőhídmentes alu zártszelvény profilok Lábazatmagasság 750 Kívülről nézve 55 Kilincsmagasság külön ajánlatra Szabad átjárószélesség (LDBS) = 905 mm* Személybejáró-ajtó átjárómagassága (DHS) = n 1 TH + (lábazatmagasság 55) n 1 Keretek száma a személybejáró-ajtóban * mm közötti kapuszélesség esetén az ajtó szabad átjárószélessége 798 mm. 4, Megjegyzés: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. Micrograin kivitel csak, ha a kapuszélesség mm. Az alsó kapuelem 75 / 500 mm-es lamellából és mm-es alumínium lábazati profilból áll, ha a kapuszélesség > mm. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével.. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n 1 Magasság Betétek / mezők száma alukeretenként SPB 52 DHS DRH Külön ajánlatra; torziórugós tengely vagy direkthajtás Külön ajánlatra, csak S140 direkthajtás és H sínvezetés esetén S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Személybejáró-ajtó átjárómagassága Kilincsmagasság Szabad tokbelméret (1750-től) Rasztermagasság SPB Osztószélesség SH 1 Küszöbmagasság (215) SH 2 Küszöbmagasság (12) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

20 APU 67 Thermo szekcionált kapu alacsony küszöbös személybejáró-ajtóval Hőhídmentes alu zártszelvény profilok Lábazatmagasság 1500 Kívülről nézve 115 Kilincsmagasság (DRH): = 80,5 > = 80,5 Szabad átjárószélesség (LDBS) = 905 mm** Személybejáró-ajtó átjáró-magassága (DHS) = n 1 TH + (lábazatmagasság 55*) n 1 Keretek száma a személybejáró-ajtóban * igyelem: ha nincs keret a személybejáró-ajtó fölött, akkor 55 helyett 0. ** mm közötti kapuszélesség esetén az ajtó szabad átjárószélessége 798 mm. 4, Megjegyzés: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével.. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n 1 Magasság Betétek / mezők száma alukeretenként SPB 52 DHS DRH Külön ajánlatra; torziórugós tengely vagy direkthajtás Külön ajánlatra, csak S140 direkthajtás és H sínvezetés esetén S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Személybejáró-ajtó átjárómagassága Kilincsmagasság Szabad tokbelméret (1750-től) Rasztermagasság SPB Osztószélesség SH 1 Küszöbmagasság (szélen 5, középen mm) SH 2 Küszöbmagasság (kb. 1) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság 20 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

21 APU 67 Thermo szekcionált kapu magas küszöbös személybejáró-ajtóval Hőhídmentes alu zártszelvény profilok Lábazatmagasság 1500 Kívülről nézve 55 Kilincsmagasság külön ajánlatra Szabad átjárószélesség (LDBS) = 905 mm* Személybejáró-ajtó átjárómagassága (DHS) = n 1 TH + (lábazatmagasság 55) n 1 Keretek száma a személybejáró-ajtóban * mm közötti kapuszélesség esetén az ajtó szabad átjárószélessége 798 mm. 4, Megjegyzés: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. Micrograin kivitel csak, ha a kapuszélesség mm. Az alsó kapuelem 75 / 500 mm-es lamellából és mm-es alumínium lábazati profilból áll, ha a kapuszélesség > mm. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével.. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n 1 Magasság Betétek / mezők száma alukeretenként SPB 52 DHS DRH Külön ajánlatra; torziórugós tengely vagy direkthajtás Külön ajánlatra, csak S140 direkthajtás és H sínvezetés esetén S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Személybejáró-ajtó átjárómagassága Kilincsmagasság Szabad tokbelméret (1750-től) Rasztermagasság SPB Osztószélesség SH 1 Küszöbmagasság (215) SH 2 Küszöbmagasság (12) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

22 ALR 67 Thermo szekcionált kapu Kapulap hőhídmentes alumínium zártszelvény profilokból Kívülről nézve 55 TH = Kapumagasság 5 A kapuelem-keretek száma * Kívánságra 115 mm, hogy nézetazonos legyen egy azonos magasságú alacsony küszöbös személybejárós kapuval. Megjegyzés: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. Ha a kapuszélesség eléri az mm-t akkor az alsó kapuelem átlósan futó merevítéssel van ellátva (ez nem látható tömör betétek esetén). A személybejáró-ajtós kapukkal való nézetazonosság ábrázolását lásd a oldalon. 4, Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével.. mező 2. mező 1. mező 8000 > 8000 n Magasság n Magasság Betétek / mezők száma alukeretenként SPB 52 n Külön ajánlatra; torziórugós tengely vagy direkthajtás Külön ajánlatra, csak S140 direkthajtás és H sínvezetés esetén S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Az alumíniumkeretek száma Rasztermagasság SPB TH Szabad tokbelméret (1200-tól) Osztószélesség Kapuelem-magasság 22 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

23 ALR 67 Thermo szekcionált kapu alacsony küszöbös személybejáró-ajtóval Kapulap hőhídmentes alumínium zártszelvény profilokból Kívülről nézve 4, Kilincsmagasság külön ajánlatra Szabad átjárószélesség (LDBS) = 905 mm** Személybejáró-ajtó átjáró-magassága (DHS) = n 1 TH 55* n 1 Keretek száma a személybejáró-ajtóban * igyelem: ha nincs keret a személybejáró-ajtó fölött, akkor 55 helyett 0. ** Ha a kapuszélesség mm, akkor a szabad átjárószélesség 8 mm. Megjegyzés: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. Ha a kapuszélesség eléri az mm-t akkor az alsó kapuelem átlósan futó merevítéssel van ellátva (ez nem látható tömör betétek esetén). A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével.. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n 1 Magasság Betétek / mezők száma alukeretenként SPB 52 DHS DRH Külön ajánlatra; torziórugós tengely vagy direkthajtás Külön ajánlatra, csak S140 direkthajtás és H sínvezetés esetén S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Személybejáró-ajtó átjárómagassága Kilincsmagasság Szabad tokbelméret (1750-től) Rasztermagasság SPB Osztószélesség SH 1 Küszöbmagasság (szélen 5, középen mm) SH 2 Küszöbmagasság (kb. 1) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság Tervezési segédlet: 67 Thermo ipari szekcionált kapu /

24 ALR 67 Thermo szekcionált kapu magas küszöbös személybejáró-ajtóval Kapulap hőhídmentes alumínium zártszelvény profilokból Kívülről nézve 55 Kilincsmagasság külön ajánlatra Szabad átjárószélesség (LDBS) = 905 mm** Személybejáró-ajtó átjáró-magassága (DHS) = n 1 TH 55 n 1 Keretek száma a személybejáró-ajtóban * 265,5 ha SH 2 ** mm közötti kapuszélesség esetén az ajtó szabad átjárószélessége 798 mm. 4, Megjegyzés: 5. beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. Ha a kapuszélesség eléri az mm-t akkor az alsó kapuelem átlósan futó merevítéssel van ellátva (ez nem látható tömör betétek esetén). A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével.. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n 1 Magasság Betétek / mezők száma alukeretenként SPB 52 DHS DRH Külön ajánlatra; torziórugós tengely vagy direkthajtás Külön ajánlatra, csak S140 direkthajtás és H sínvezetés esetén S75 direkthajtás H sínvezetéssel Megjegyzés a benyúlás elleni védelemhez, lásd az 5. oldalt Személybejáró-ajtó átjárómagassága Kilincsmagasság Szabad tokbelméret (1750-től) Rasztermagasság SPB Osztószélesség SH 1 Küszöbmagasság (187) SH 2 Küszöbmagasság (12) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság 24 Tervezési segédlet: 67 Thermo ipari szekcionált kapu /
