1 Herkules Glass - üveg tolóajtó rendszer Kapuk, toló és harmónika rendszerű ajtók 9 kg-tól 2000 kg-ig Korlát rendszerek Kiegészítő kellékek Katalógus

2 Néhány információ a cégről és a termékekről VALCOMP Sp. z o.o. toló-, és harmónka ajtó vasalatokat gyárt. A cég 1991-ben alakult. Termékeink alkalmazhatóak térelválasztó ajtókhoz, bútorokhoz, gardróbokhoz a lakásokban és középületekben. Ipari felhasználásra a francia MANTION cég termékeit kínáljuk, melynek a VALCOMP 2012-től tagja. Megtalálhatóak a toló- és harmónika rendszerű ipari kapuk, garázskapuk, zsalugáter rendszerek és konvejor szállító pályák. Termékeink révén nagyon jó minőségű kész termékeket tudnak biztosítani ügyfeleik részére. A VALCOMP garantálja termékei minőségét, amivel hozzájárul a vevőik bizalmának elnyeréséhez. A jól felismerhető logó segít, hogy a megszerzett vevői bizalom termékeink iránt az Ön partnereinél is vásárlásokat eredményezzen. Folyamatosan ellenőrizzük és fejlesztjük termékeinket hogy fenntartsuk ügyfeleink bizalmát és megelégedettségét. A praktikus csomagolás a jól látható márkanév, szintén garancia a kiváló termékeinkre, melyet szívesen vásárolnak partnereik. A tervezés, fejlesztés, gyártás során különösen nagy hangsúlyt fektetünk a megbízhatóságra és könnyű használhatóságra, szerelhetőségre. A legfrissebb információk, események, termékok, hírek, akciók... Letölthető elektronikus katalógusok, prospektusok, szerelési útmutatók. A Homoki-Zár Kft. a VALCOMP termékeinek kizárólagos magyarországi forgalmazója! Európai szabvány Ajtórendszereink megfelelnek a szigorú EU minőségi előírásoknak, követelményeknek. Termékeinken feltüntetjük ezt a jelet amely igazolja, hogy a VALCOMP bevizsgálta az EN 1527:1998 sz. európai szabvány szerint a gyártmányait.. Ez azt jelenti, hogy a szerelvények és sín rendszerek tesztelése megtörtént és hibamentes volt a működés egy teljes ciklusú periódus alatt. 2 Termékeink teljesítik az EN 1527:1998.szabványt. Ez meghatározza a követelményeket a tolóajtók, harmónika ajtók és kétszárnyú ajtók összes fő összetevőjével szemben. VALCOMP GARANCIA A VALCOMP sp. z o.o. 25 év garanciát ad a hibamentes működésre, hibamentes szerelés és anyaghasználat esetén. A garancia ideje alatt díjmentesen cseréljük az esetlegesen hibás alkatrészt feltéve, hogy a rendszer megfelelően van felszerelve, betartották a szerelési utasításokat és a termék a rendeltetésnek megfelelően lett használva.

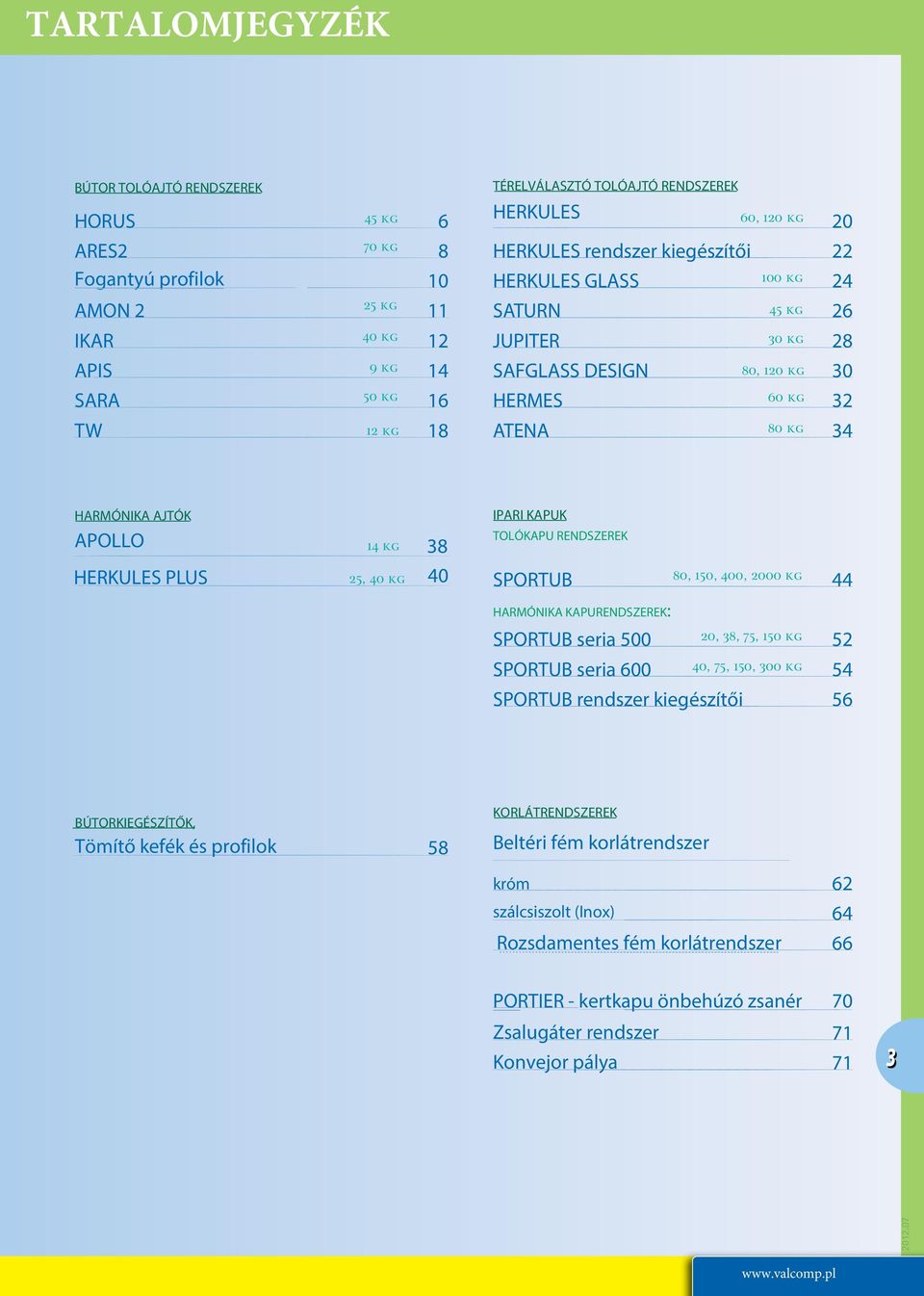

3 TARTALOMJEGYZÉK BÚTOR TOLÓAJTÓ RENDSZEREK HORUS 45 kg 6 ARES2 70 kg 8 Fogantyú profilok 10 AMON 2 25 kg 11 IKAR 40 kg 12 APIS 9 kg 14 SARA 50 kg 16 TW 12 kg 18 TÉRELVÁLASZTÓ TOLÓAJTÓ RENDSZEREK HERKULES 60, 120 kg 20 HERKULES rendszer kiegészítői 22 HERKULES GLASS 100 kg 24 SATURN 45 kg 26 JUPITER 30 kg 28 SAFGLASS DESIGN 80, 120 kg 30 HERMES 60 kg 32 ATENA 80 kg 34 HARMÓNIKA AJTÓK APOLLO 14 kg 38 HERKULES PLUS 25, 40 kg 40 IPARI KAPUK TOLÓKAPU RENDSZEREK SPORTUB 80, 150, 400, 2000 kg 44 HARMÓNIKA KAPURENDSZEREK: SPORTUB seria , 38, 75, 150 kg 52 SPORTUB seria , 75, 150, 300 kg 54 SPORTUB rendszer kiegészítői 56 BÚTORKIEGÉSZÍTŐK, Tömítő kefék és profilok 58 KORLÁTRENDSZEREK Beltéri fém korlátrendszer króm 62 szálcsiszolt (Inox) 64 Rozsdamentes fém korlátrendszer 66 PORTIER - kertkapu önbehúzó zsanér 70 Zsalugáter rendszer 71 Konvejor pálya

4 A katalógusban előforduló jelölések és szimbólumok tolóajtók bútorhoz - beépíthető két és három ajtós változatban térelválasztó tolóajtók - térelválasztó tolóajtók, egy és két szárnyas harmónika ajtók - két és négy szárny beépítése lehetséges Általános szerelési útmutató toló ajtókhoz 1 Egy szárnyra mindig 6 két görgőt szereljen A rendszer szerelése: mennyezetre oldalfalra 2 Szekrény rendszerekhez - a vezető sín hossza megegyezik a szekrény belső szélességével 7 alumínium takarólemez 3 Átjáró, térelválasztó ajtók - a vezető sín hossza kétszer hosszabb az ajtó szélességénél 8 alsó megvezetők szerelése 4 A sínt a kívánt hosszra lehet vágni (kivéve az IKAR rendszerűt - rendelésre lehet egyedi méretet kérni) 9 szerelési útmutató - távtartó csavarok és bilincsekhez, a távolság 5 -felső görgős rendszer -alsó görgős rendszer max 50 cm alumínium síneknél max 70 cm acél síneknél 4 a b Figyelem! A katalógusban minden méret milliméterben van megadva. A társaság fenntartja jogát, hogy a termékek összetételét, színét megváltoztassa.

5 BÚTOR TOLÓAJTÓ RENDSZEREK (vitrinek, szekrények, gardróbok) HORUS TERHELHETŐSÉG 45 KG FELSŐ GÖRGŐS RENDSZER ARES 2 TERHELHETŐSÉG 70 KG, ALSÓ GÖRGŐS RENDSZER ALUMÍNIUM AJTÓ PROFILOK ARES2, HORUS ÉS HERKULES RENDSZEREKHEZ AMON 2 TERHELHETŐSÉG 25 KG TOLÓAJTÓ ÜVEGES SZEKRÉNYEKHEZ, VITRINEKHEZ IKAR TERHELHETŐSÉG 40 KG SÍKBAN LÉVŐ AJTÓK APIS TERHELHETŐSÉG 9 KG, EGYSZERŰ TOLÓAJTÓ RENDSZER KIS SZEKRÉNYEKHEZ SARA TERHELHETŐSÉG 50 KG REJTETT RENDSZER SZEKRÉNYEKHEZ TW TERHELHETŐSÉG 12 KG KÖNYEBB, KISEBB AJTÓKHOZ

6 HORUS AJTÓSZÁRNY SÚLYA SÍN: AJTÓ VASTAGSÁGA max. 45 kg ALUMÍNIUMU mm Szekrények és beépített szekrények rendszere. u az ajtó fa, bútorlap, vagy a kettő keveréke; u könnyen beépíthető; u csendes, sima siklás. L = mm L = mm Szett tartalma (sín+görgőszett) szárnyak száma max. hossza HR12 garnitúra mm HR15 garnitúra mm HR18 garnitúra mm HR20 garnitúra mm HR24 garnitúra mm HR30 garnitúra mm Tartalmaz 2 szárnyas szett 3 szárnyas szett furatolt alumínium sín alumínium sín 1 db 1 db görgő 20 2 db 2 db görgő 21 2 db 2db görgő 22 2 db univerzális megvezető 1 grn. 2 grn ütköző 1 db. 2 db fék 2 db 3 db csavarok 1 grn. 1 grn. szerelési útmutató 1 db 1 db görgő 20 görgő 21 görgő 22 Komplett szerelvények (csak görgőszett) HR01 grn. HORUS, egy szárnyhoz HR02 grn. HORUS, két szárnyhoz 6 szett tartalma HR01 HR görgő 20-2 db univerzális megvezető ütköző görgő 21-2 db görgő 22 2 db univerzális megvezető 1 grn. 1grn ütköző 1 db 1 db fék 1 db 2 db csavarok 1 grn. 1 grn. szerelési útmutató 1 db 1 db fék

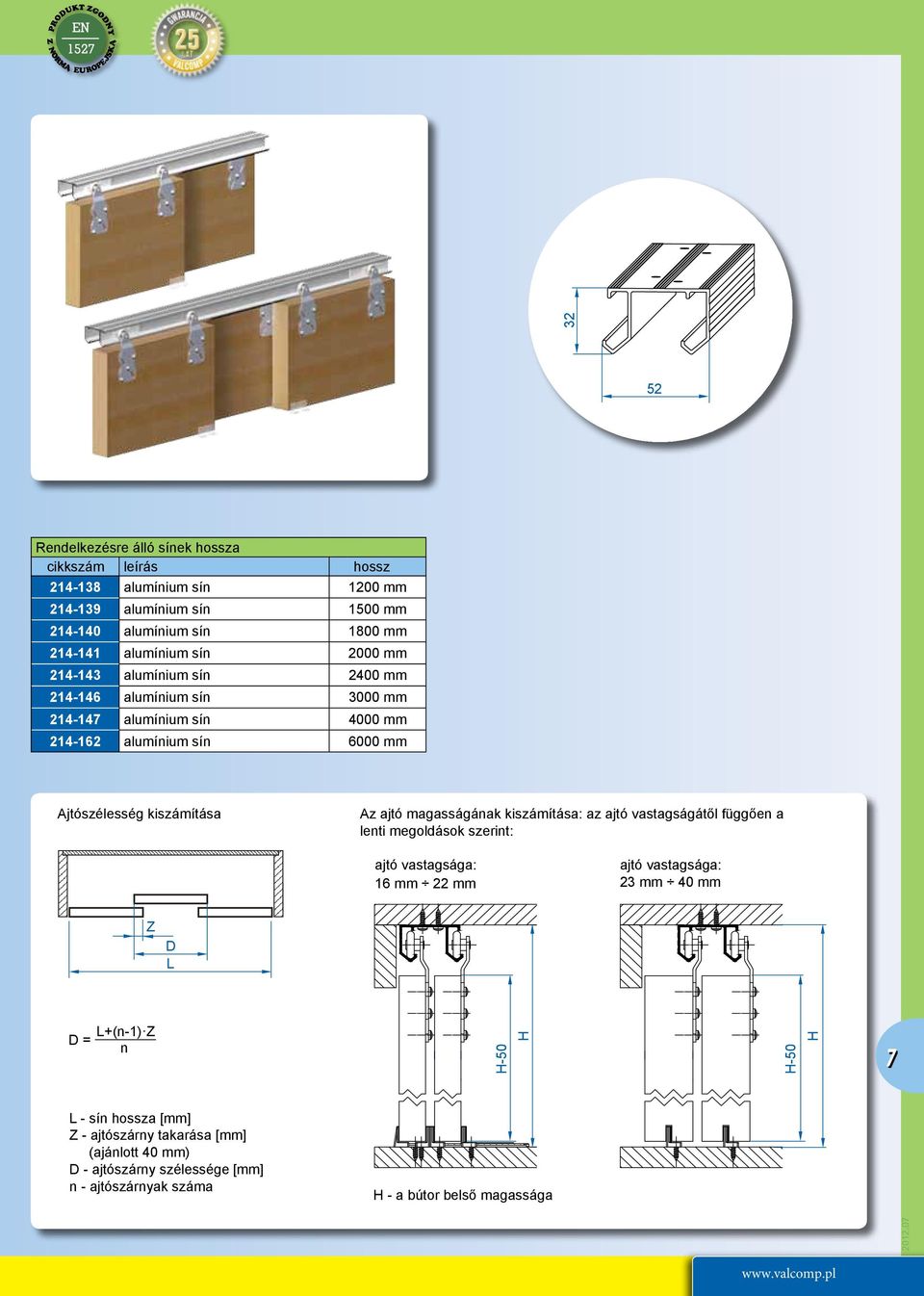

7 Rendelkezésre álló sínek hossza hossz alumínium sín 1200 mm alumínium sín 1500 mm alumínium sín 1800 mm alumínium sín 2000 mm alumínium sín 2400 mm alumínium sín 3000 mm alumínium sín 4000 mm alumínium sín 6000 mm Ajtószélesség kiszámítása Az ajtó magasságának kiszámítása: az ajtó vastagságátől függően a lenti megoldások szerint: D = L+(n-1) Z n H - a bútor belső magassága ajtó vastagsága: 16 mm 22 mm ajtó vastagsága: 23 mm 40 mm Z D L H-50 H H-50 H 7 L - sín hossza [mm] Z - ajtószárny takarása [mm] (ajánlott 40 mm) D - ajtószárny szélessége [mm] n - ajtószárnyak száma

8 ARES 2 Ajtószárny súlya Sín Ajtó vastagsága max. 70 kg Alumínium min. 16 mm Tolóajtós szekrényekhez, beépített bútorokhoz. u fa, és bútorlapos ajtókhoz; u nagyon csendes és könnyed siklás; u esztétikus megoldás. L = mm L = mm A szett tartalma: (sín+görgőszett) szárnyak száma sín hossza AR12 garnitúra mm AR15 garnitúra mm AR18 garnitúra mm AR20 garnitúra mm AR24 garnitúra mm AR30 garnitúra mm alumínium sín Tartalma 2 szárnyas szett 3 szárnyas szett alumínium sín 4 db 4 db alsó görgő 4 db 6 db felső megvezető 4 db 6 db fék 2 db 3 db csavarok 1 grn. 1 grn. szerelési útmutató 1 db 1 db alsó görgő felső megvezető 8 Komplett szerelvények: (görgőszett) AR01 görgőszett 1 szárnyhoz ARES 2 AR02 görgőszett 2 szárnyhoz ARES 2 Tartalma AR01 AR alsó görgő 2db 4 db felső megvezető 2 db 4 db fék 1 db 2 db csavarok 1 grn. 1 grn. szerelési útmutató 1 db 1 db a fék szerelése место крепления стопора fék

9 22 8,6 Rendelkezésre álló hosszok hossz alumínium sín 1200 mm alumínium sín 1500 mm alumínium sín 1800 mm alumínium sín 2000 mm alumínium sín 2400 mm alumínium sín 3000 mm alumínium sín 4000 mm alumínium sín 6000 mm szín: arany ezüst Eloxált alumínium profilok hossza hossz alumínium sín, arany 4000 mm alumínium sín, ezüst 4000 mm alumínium sín, pezsgő 4000 mm alumínium sín, arany 6000 mm alumínium sín, ezüst 6000 mm alumínium sín, pezsgő 6000 mm pezsgő eloxált alumínium profilok Ajtószélesség kiszámítása Az ajtó magasságának kiszámítása: az ajtó vastagságátől függően a lenti megoldások szerint: x 18 x > 18 Z D L D = L+(n-1) Z n H L - sín hossza [mm] Z - ajtószárny takarása [mm] (ajánlott 40 mm) D - ajtószárny szélessége [mm] n - ajtószárnyak száma H - a bútor belső magassága H - 8 H H

10 ALUMÍNIUM KERETPROFILOK Az alumínium keret profilok : tolóajtós szekrényekhez, gardróbokhoz u a profilok mm vastagságú ajtókhoz vannak kialakítva u öntapadós, porfogó kefék u tolóajtó rendszerekhez u eloxált felületű alumínium profilok: - arany, ezüst és pezsgő egyoldalas fogantyú profil sarokprofil Eloxált alumínium profilok hossz egyoldalas fogantyú profil 18 mm-es laphoz, ezüst egyoldalas fogantyú profil 18 mm-es laphoz, arany 2700 mm egyoldalas fogantyú profil 18 mm-es laphoz, pezsgő egyoldalas fogantyú profil 16 mm-es laphoz, ezüst egyoldalas fogantyú profil 16 mm-es laphoz, arany 2700 mm egyoldalas fogantyú profil 16 mm-es laphoz, pezsgő kétoldalas fogantyú profil18 mm-es laphoz, ezüst kétoldalas fogantyú profil18 mm-es laphoz, arany 2700 mm kétoldalas fogantyú profil18 mm-es laphoz, pezsgő ezüst sarokprofil arany sarokprofil 3000 mm pezsgő sarokprofil C profil 18 mm-es laphoz, ezüst C profil 18 mm-es laphoz, arany 3000 mm C profil 18 mm-es laphoz, pezsgő ezüst ezüst ezüst ezüst 10 arany arany arany arany pezsgő pezsgő pezsgő pezsgő egyoldalas fogantyúprofil kétoldalas fogantyú profil C profil sarokprofil

11 AMON 2 Ajtószárny súlya Sín max. 25 kg Alumínium A keret nélküli verzió Üveg vastagsága 5 6 mm Tolóajtó, üveges szekrényekhez, vitrinekhez. u alumínium sínek; u 2 változat: - alumínium keretes; - keret nélküli; B keretes verzió kiegészítő felső alumínium sín, 2000 mm alsó alumínium sín, 2000 mm "A" verzióhoz alsó alumínium sín, 2000 mm "B" verzióhoz H alumínium profil üveghez 2000 mm H üvegbefogó, 1 méter csapágyas görgő szerelőkulcs H-profil végzáró H-profil végzáró, fogantyúval H-profilhoz vitrinzár alumínium keretprofil, 2000 mm ajtóbiztosító ütköző keretprofilba, 2000 mm A alumínium - felső sín csapágyas görgő H profil alsó sín "A" verzióhoz ajtóbiztosító H üvegbefogó B alsó sín "B" verzióhoz H-profil végzáró H-profil végzáró, fogantyúval alu. keretprofil ütköző keretprofilba vitrinzár H-profilhoz szerelőkulcs

12 IKAR AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA max. 40 kg ELOXÁLT ALUMÍNIUM mm Tolóajtós szekrényekhez u a zárt ajtók egy síkban helyezkednek el; u szekrénybelső teljes mérete kihasználható - teljesen nyitott szárnyak; u csak fix méretű szekrény készíthető! u csendesen és könnyen futó ajtók. A középső ajtók csak egy irányba nyithatók (jobbra, vagy balra) A nyitási irányt az építés során kell meghatározni! Tartalma szárny száma sín hossz IKAR 2/ mm IKAR 3/ mm Egy szett tartalma 2 szárnyhoz 3 szárnyhoz sín alsó/felső 2 db 2 db felső görgő 2 db 3 db alsó görgő 2 db 3 db felső rögzítő alsó rögzítő sínrögzítő szerelési útmutató 4 db 6 db 4 db 6 db 16 db 16 db 1 grn. 1 grn. csavarok 1 grn. 1 grn. sín 12 felső görgő alsó görgő

13 felső rögzítő alsó rögzítő H max 2600 mm sínrögzítő IKAR 2/1960 IKAR 3/2700 A L=1960 L = 1960 L - vezető sín hossza A - szekrény szélessége H max 2600 mm A L= L = 2700 H max 2600 mm H-33 ajtó magassága H (max 2600) szekrény magassága 13

14 APIS AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA max. 9 kg ALUMÍNIUM min. 16 mm Egyszerű tolóajtó rendszer kis szekrényekhez. u csendes, könnyű mozgatás; u műanyag csúszkák; u egyszerű szerelés, kevés alkatrész * * *) plusz AP01 szett szükséges Szett tartalma 2 ajtószárnyhoz, sínnel. sín hossz AP08 garnitúra 800 mm AP10 garnitúra 1000 mm AP12 garnitúra 1200 mm AP15 garnitúra 1500 mm AP18 garnitúra 1800 mm Tartalam sín 2 db felső csúszka 4 db univerzális megvezető 1 grn ütköző 1 db csavarok 1 grn. szerelési útmutató 1 db furatolt alumínium sín felső csúszka Szett AP01 grn. APIS 1 ajtószárnyhoz Szett tartalma felső csúszka 2 db univerzális megvezető 1 db ütköző 1 db 14 csavarok szerelési útmutató 1 grn. 1 db univerzális megvezető ütköző

15 Elérhető sínek hossza hossz alumínium sín 800 mm alumínium sín 1000 mm alumínium sín 1200 mm alumínium sín 1500 mm alumínium sín 1800 mm alumínium sín 3000 mm Ajtószélesség kiszámítása Kivitelezések: Z D L D = L+(n-1) Z n H-19 H L - sín hossza [mm] Z - ajtószárny takarása [mm] (ajánlott 40 mm) D - ajtószárny szélessége [mm] n - ajtószárnyak H - teljes magasság 9 19 H-19 H 15

16 SARA AJTÓSZÁRNY SÚLYA SÍN max. 50 kg ALUMÍNIUM AJTÓ VASTAGSÁGA 18 mm SZEKRÉNY TOLÓAJTÓ RENDSZER. REJTETT KORPUSZ! u alsó-felső rögzítésű rendszer; u könnyű és halk működés; rejtett korpusz Szett SARA garnitúra, 2 szárnyas ajtókhoz Tartalma első ajtó görgő hátsó ajtó görgő hátsó ajtó görgő ütközővel hátsó ajtó csúszka első ajtó csúszka fék csavarok szerelési útmutató mennyiség 2 db 1 db 1 db 2 db 2 db 2 db 1 grn. 1 db első ajtó görgő első ajtó csúszka hátsó ajtó csúszka hátsó ajtó görgő 16 fék hátsó ajtó görgő ütközővel

17 51,5 22, Sínek hossz alumínium felső sín 2000 mm alsó műanyag sín 2000 mm Az ajtó magasságának kiszámítása: H H felső alumínium sín, 2000 mm alsó műanyag sín, 2000 mm H - a korpusz magassága, lábazat nélkül

18 TW AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA max. 12 kg MŰANYAG/ALU. min 16 mm Egyszerű tolóajtó rendszer: u szekrényekhez; u falfülkékhez; Szerelvények mennyiség műanyag sín, fehér, 2500 mm 1 db műanyag sín, bükk, 2500 mm 1 db műanyag sín, bronz, 2500 mm 1 db alumínium sín, 2500 mm 1 db alsó és felső görgő, fehér - Ø30 1 szett alsó és felső görgő, bükk - Ø30 1 szett alsó és felső görgő, barna - Ø30 1 szett alumínium sín 2500 mm műanyag sín, fehér 2500 mm műanyag sín, bükk 2500 mm műanyag sín, barna 2500 mm alsó és felső görgő, fehér Ajtó kiszámítása: Ø alsó és felső görgő, bükk H H-10 min Ø H - teljes magasság 8 alsó és felső görgő, barna

19 TÉRELVÁLASZTÓ, TOLÓAJTÓ RENDSZEREK (OTTHONOKBA, IRODÁKBA, ÜZLETEKBE, RAKTÁRAKBA... ) HERKULES 60, 120 TERHELHETŐSÉG 60, 120 kg, UNIVERZÁLIS TOLÓAJTÓ RENDSZEREK ALKATRÉSZEK HERKULES RENDSZEREK KIEGÉSZÍTÉSE HERKULES GLASS TERHELHETŐSÉG 100 kg, ÜVEG TOLÓAJTÓ RENDSZER SATURN TERHELHETŐSÉG 45 kg, AKADÁLYMENTES MOZGÁS JUPITER TERHELHETŐSÉG 30 kg, KÖNNYŰ TOLÓAJTÓKHOZ SAFGLASS TERHELHETŐSÉG 80, 120 kg, ÜVEGHEZ HERMES TERHELHETŐSÉG 60 kg, ÖNMŰKÖDŐEN CSUKÓDÓ ATENA TERHELHETŐSÉG 80 kg, CSENDES, SIMA ZÁRÓDÁS

20 HERKULES 60, 120 AJTÓSZÁRNY SÚLYA SÍN max 60 kg ( HS60-nál) max 120 kg ( HS120-nál) ALUMÍNIUM AJTÓ VASTAGSÁGA min. 16 mm (HS60) min. 22 mm (HS120) Térelválasztó ajtó u csendes és sima futás; u új rendszerű; u egyszerűen beépíthető; u oldalfalra és mennyezetre szerelhető 20 Szett tartalma, sínnel 1 ajtószárny hoz, súly 60 kg-ig ajtó max. szélessége sín hossz HS60/120 garnitúra 600 mm 1200 mm HS60/150 garnitúra 750 mm 1500 mm HS60/180 garnitúra 900 mm 1800 mm HS60/200 garnitúra 1000 mm 2000 mm HS60/240 garnitúra 1200 mm 2400 mm HS60/300 garnitúra 1500 mm 3000 mm Szett tartalma, sínnel 1 ajtószárnyhoz, súly 120 kg-ig HS120/120 garnitúra 600 mm 1200 mm HS120/150 garnitúra 750 mm 1500 mm HS120/180 garnitúra 900 mm 1800 mm HS120/200 garnitúra 1000 mm 2000 mm HS120/240 garnitúra 1200 mm 2400 mm HS120/300 garnitúra 1500 mm 3000 mm Tartalma: 60 kg 120 kg alumínium sín H2 1 db 1 db görgő H60 2 db görgő H120-2 db ütköző 1 db 1 db fék 1 db 1 db univerzális megvezető 1 grn. 1grn. csavarok 1 grn. 1 grn. szerelési útmutató 1 db 1 db furatolt H2-es alumínium sín görgő H60 görgő H univerzális megvezető fék ütköző

21 32,5 32,5 HERKULES takarólemez használata Kiszerelések (csak görgőszett) HS60 grn. HERKULES 60, egy ajtószárnyhoz HS120 grn. HERKULES 120, egy ajtószárnyhoz A szett tartalma HS60 HS görgő H60 2 db görgő H120-2 db ütköző 1 db 1 db fék 1 db 1 db univerzális megvezető 1 grn. 1 grn. csavarok 1 grn. 1 grn. szerelési útmutató 1 db 1 db Sínek hossza hossz H2/120 alumínium sín 1200 mm H2/150 alumínium sín 1500 mm H2/180 alumínium sín 1800 mm H2/200 alumínium sín 2000 mm H2/240 alumínium sín 2400 mm H2/300 alumínium sín 3000 mm H2/400 alumínium sín 4000 mm H2/600 alumínium sín 6000 mm L H-70 H 1 2 ½L ½L L - długość prowadnicy L - długość prowadnicy H - światło otworu H - światło otworu Útmutató mennyezetre szerelésnél 1 - közvetlenül a mennyezetre 2 - távtartó felszerelésével lehetőség van takarólemez használatára L H-85 H A B C D szerelési lehetőségek: H-70 H max 25 H-70 H max 40 H-85 H max 40 H-70 H A - fix sín a mennyezetre, a sín lefedi az ajtót; B - oldalfalra szerelve; C - a távtartó lehetőséget nyújt takarólemez használatára, mennyezetre szerelt sínnél D - oldalfalra szerelve, takarólemezzel 21 H - rögzítési magasság

22 ALKATRÉSZEK HERKULES RENDSZERHEZ FÉKES ÖNBEHÚZÓ SILENT-STOP SILENT-STOP, univerzális önbehúzó a HERKULES 60, 120 és HERKULES GLASS rendszerekhez. Halk, fimon záródást biztosít max. 60 kg-os ajtószárny súlyig. Herkules Glass fékes-önbehúzó SILENT-STOP ütköző üveg ajtókhoz ütköző tömör ajtókhoz Herkules fékes-önbehúzó SILENT-STOP SYMETRIC RENDSZER A mechanizmust HERKULES 60 vagy 120-as rendszerekhez szerelhetjük, két szárny egyidejű mozgatásához. A kétszárnyú térelválasztó tolóajtóknál könnyű átjárást biztosít, mivel egy mozdulattal dupla szélesre nyithatjuk az ajtót. Egy szárny súlya max. 60 kg. 22 Komplett szerelvény SYMETRIC mechanizmus 2 szárnyhoz A komplett rendszerhez szükség van két ajtóra való HERKULES 60, vagy 120-as görgőszettre, felsősínre és egy szett SYMETRIC mechanizmusra. Figyelem! A felső sínnek kétszer hosszabbnak kell lennie, mint az ajtónyílásnak!

23 ALKATRÉSZEK HERKULES RENDSZERHEZ Elérhető takarólemezek hossza hossz alumínium takarólemez, ezüst 1200 mm alumínium takarólemez, ezüst 1500 mm alumínium takarólemez, ezüst 1800 mm alumínium takarólemez, ezüst 2000 mm alumínium takarólemez, ezüst 2400 mm alumínium takarólemez, ezüst 3000 mm alumínium takarólemez, ezüst 4000 mm alumínium takarólemez, ezüst 5400 mm alumínium takarólemez, ezüst 6000 mm alumínium takarólemez, arany 1200 mm alumínium takarólemez, arany 1500 mm alumínium takarólemez, arany 1800 mm alumínium takarólemez, arany 2000 mm alumínium takarólemez, arany 2400 mm alumínium takarólemez, arany 3000 mm alumínium takarólemez, arany 4000 mm alumínium takarólemez, arany 5400 mm alumínium takarólemez, arany 6000 mm alumínium takarólemez, pezsgő 1200 mm alumínium takarólemez, pezsgő 1500 mm alumínium takarólemez, pezsgő 1800 mm alumínium takarólemez, pezsgő 2000 mm alumínium takarólemez, pezsgő 2400 mm alumínium takarólemez, pezsgő 3000 mm alumínium takarólemez, pezsgő 4000 mm alumínium takarólemez, pezsgő 5400 mm alumínium takarólemez, pezsgő 6000 mm alumínium takarólemez 1200 mm alumínium takarólemez 1500 mm alumínium takarólemez 1800 mm alumínium takarólemez 2000 mm alumínium takarólemez 2400 mm alumínium takarólemez 3000 mm alumínium takarólemez 4000 mm alumínium takarólemez 5400 mm alumínium takarólemez 6000 mm TAKARÓLEMEZ HERKULES 60 és 120-hoz szerelési lehetőségek a 21. oldalon Eloxált takaró lemezek színe: ezüst arany pezsgő natúr alumínium Termékek sínrögzítő, 45 mm sínrögzítő, 45 mm - 5 db-os garnitúra sínrögzítő, 25 mm sínrögzítő, 25 mm - 5 db-os garnitúra távtartó távtartó - 5 db-os garnitúra sínrögzítő, 25mm-es sínrögzítő, 45mm-es C -profil 25x17 mm alsó megvezetőhöz alsó megvezető 1102 távtartó

24 HERKULES GLASS AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA max. 100 kg ALUMÍNIUM mm Üveg tolóajtó rendszer. u könnyen szerelhető, nem kell fúrni az üveget u ajtó vastagság mm; u az egy darabból álló rögzítők szilárdan és biztonságosan tartják az üveget; u különböző vastagság használatának a lehetősége; u vezetősínre pattintható alumínium takarólemez végzáróval. Figyelem! Csak biztonsági üveg alkalmazható (edzett, vagy ragasztott) Egy szárnyhoz üvegajtó szett, sínnel max. ajtó szélessége HG mm Tartalmaz: H2 sín, 2000 mm 1 db HG üvegszorítós görgő 2 grn Sínrögzítő 5 db Fék 1 db Ütköző 1 db db öntapadós, áttetsző fogantyú 1 grn Alsó megvezető 1 grn. csavarok, imbuszkulcs, zsírtalanító kendő, üvegszorítóba betétek szerelési útmutató 1 grn. 1 db H2 alumínium sín, furatolt univerzális megvezető sínrögzitő ,5 fék ütköző öntapadós áttetsző fogantyú Üvegszorítós HG görgő. Minden egyes szorítóhoz tartozik mm-es vastagságot biztosító betét.

25 35,5 Komplett szerelvény szett, egy szárnyhoz Herkules Glass görgőszett 1 szárnyhoz A szett tartalmaz: HG üvegszorítós görgő 2 grn Sínrögzítő 5 db Fék 1 db Ütköző 1 db db öntapadós, áttetsző fogantyú 1 grn alsó megvezető 1 grn. csavarok, imbuszkulcs, zsírtalanító kendő az üvegszorítóba betét 1 grn. szerelési útmutató 1 db ,5 vezető sín tartóval opció: takaróprofil végzáróval takarólemez takaró végzáró Opcionális kiegészítők alumínium takaróprofil, ezüst, 2010 mm takaró végzáró, ezüst, balos és jobbos SILENT-STOP Fékes-önbehúzó tömítő kefék: 4,8x10 mm; 4,8x13 mm; 6,9x4 mm H2 sín méretei: 1,2m; 1,5m; 1,8m; 2m; 2,4m; 3m; 4m; 6m SILENT-STOP fékes-önbehúzó H 0 H=H H (H+65) H 0 36,5 H=H H (H+65) 15 L=2xL H L 0 H 0 25 D=L

26 SATURN AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGÁSGA max. 45 kg ALUMÍNIUM min. 16 mm Elsősorban bútorlapos ajtókoz ajánlott. A görgőket nem a bútorlap élére kell rögzíteni, így tartósabb és stabilabb működést tesz lehetővé. Szett tartalma egy ajtószárnyhoz max. ajtó hossz sín hossz ST mm 1200 mm ST mm 1500 mm ST mm 1800 mm ST mm 2000 mm ST mm 2400 mm furatolt alumínium sín A Szett tartalma, sínnel sín 1 db görgő 20 2 db univerzális megvezető 1 grn ütköző 1 db fék 1 db csavarok 1 grn. szerelési útmutató 1 db Szett tartalma ütköző ST01 Saturn görgőszett egy ajtószárnyhoz 26 Szerelvények görgő 20 2 db univerzális megvezető 1 grn ütköző 1 db fék 1 db csavarok szerelési útmutató 1 grn. 1 db görgő 20

27 fék Elérhető sínek hossza hossz alumínium sín 1200 mm alumínium sín 1500 mm alumínium sín 1800 mm alumínium sín 2000 mm alumínium sín 2400 mm alumínium sín 3000 mm alumínium sín 4000 mm alumínium sín 6000 mm univerzális megvezető H-50 H H Az ajtó vastagságától függően a lenti megoldások lehetségesek L 18 H H-50 H H-50 H 27 1/2L L - sín hossza H - teljes magasság

28 JUPITER AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA max. 30 kg ALUMÍNIUM min. 16 mm Térelválasztó rendszer, könnyű tolóajtókhoz. u fa, vagy bútorlapos, ajtókhoz; u könnyű és halk működés; u egyszerű és pontos állíthatóság, u könnyű szerelhetőség. Szett tartalma egy ajtószárnyhoz max. ajtó hossz sín hossz JU12 garnitúra 600 mm 1200 mm JU15 garnitúra 750 mm 1500 mm JU18 garnitúra 900 mm 1800 mm JU20 garnitúra 1000 mm 2000 mm JU24 garnitúra 1200 mm 2400 mm A készlet tartalma, sínnel sín 1 db görgő 2 db univerzális megvezető 1 db ütköző 1 db fék 1 db csavarok szerelési útmutató 1 grn. 1 db furatolt alumínium sín Szett görgő ütköző JU01 Jupiter görgőszett egy ajtószárnyhoz Szett tartalma görgő 2 szt univerzális megvezető 1 szt ütköző 1 szt fék 1 szt. csavarok 1 grn. szerelési útmutató 1 db univerzális megvezető

29 26 Elérhető sínek hossza hossz alumínium sín 1200 mm alumínium sín 1500 mm alumínium sín 1800 mm alumínium sín 2000 mm alumínium sín 2400 mm alumínium sín 3000 mm alumínium sín 4000 mm alumínium sín 6000 mm fék H Az ajtó vastagságától függően a lenti megoldások lehetségesek L H-55 H H H-55 H 29 1/2L L - sín hossz H - teljes magasság

30 SAFGLASS DESIGN AJTÓSZÁRNY SÚLYA max. 80 kg (DESIGN 80) max. 120 kg (DESIGN 120) SÍN AJTÓ VASTAGSÁG Króm, vagy Rozsdamentes-acél 8 12 mm A SAFGLASS DESIGN üveg tolóajtó rendszer megvezetése tökéletesen kerek, így garantált a könnyű és csendes működés A rozsdamentes sínek alkalmazása lehetővé teszi a nagyobb páratartalmú helyiségekben történő alkalmazást is. (fürdők, szaunák...) Tartalom /200 króm sín SAFGLASS DESIGN 80-hoz, hossz: 2000 mm, Ø25, terhelhetőség: 80 kg 10109/200X rozsdamentes sín SAFGLASS DESIGN 120-hoz hossz: 2000 mm, Ø25, terhelhetőség: 120 kg sín wadnica csavaros garnitúra üvegfalra rögzítéshez csavaros garnitúra tömör falra rögzítéshez Komplett szerelvény SAFGLASS DESIGN 80, vagy 120 szerelvény grn. egy üvegajtóhoz Szett tartalma görgő, üveg felfogatással ütköző sín összekötő végzáró sínhez Alkatrészek csatlakozó oldal falra, mennyezetre 2 db 2 db 1 db 2 db alsó megvezető 8-12mm 1 db csavarok szerelési útmutató 1 grn. 1 db csavar grn csavar grn SAFGLASS DESIGN szerelvény grn csatlokozó padlóhoz csatlakozó üveg-üveghez csatlakozó 4 üveg találkozásához gomb, króm Ø40 mm polikarbonát gomb, Ø37mm polikarbonát fogó, Ø69.5 mm biztonsági zár, kampós G rögzítő zár gomb gomb fogó csatlakozó csatlakozó csatlakozó megvezető 8-12 mm 1112 csatlakozó biztonsági zár kampós rögzitő zár G

31 ø25 Furat készítés módja az üvegbe! 31

32 HERMES AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA max. 60 kg ELOXÁLT ALUMÍNIUM mm Automata önbezáró tolóajtó rendszer. Nyitást követően önműködően záródik u két külön állítási lehetőség: - zárás sebessége - záródás ereje u nincs küszöb - kényelmes használat u gyermek és idősbarát rendszer; megakadályozza a becsapódást, a kéz odazárását u oldalfalra szerelhető sín Szett egy ajtószárnyhoz max. ajtó szélesség sín hossz HE22 garnitúra 1100 mm 2200 mm Tartalma sín görgő önvisszahúzó mechanika fékező fogaskerék fék ütközővel fogasléc alsó megvezető csavarok szerelési útmutató 1 db 2 db 1 db 1 db 1 db 1 db 1 db 1 grn. 1 db furatolt eloxált alumínium sín görgő önvisszahúzó mechanika 32 fékező, fogazott görgő, könnyű visszazáródás fék ütközővel alsó megvezető

33 Szett egy ajtószárnyhoz takarólemezzel max. ajtó szélesség SC-70 tolóajtó szerelvény garnitúra mm SC-80 tolóajtó szerelvény garnitúra mm SC-90 tolóajtó szerelvény garnitúra mm SC-100 tolóajtó szerelvény garnitúra mm Tartalmazza - a HE22-t, kiegészítve: alumínium takarólemez, ezüst takaró sapka (jobb és bal oldali) takarólemez rögzítő 1 db 1 grn. 2 db H H ,5 sín szerelési magassága H H - Teljes magasság

34 ATENA AJTÓSZÁRNY SÚLYA SÍN max. 80 kg ELOXÁLT ALUMÍNIUM AJTÓ VASTAGSÁG min. 22 mm SILENT-STOP térelválasztó tolóajtó rendszer. Lágy záródás! u ATENA - egyoldalas SILENT-STOP rendszer; u ATENA DUO - kétoldalas SILENT-STOP rendszer u Önzáródó rendszer, kiegészítő fékkel u kétféle alumínium takarólemez u nincs küszöb - akadálymentes átjárás u könnyű és halk működés Készletek ajtó szélesség sín szélesség AT15 garnitúra mm 1500 mm AT20 garnitúra mm 2000 mm AT20 DUO garnitúra mm 2000 mm AT30 garnitúra mm 3000 mm Szett tartalma AT15, 20, 30 AT20 DUO sín 1 db 1 db furatolt, eloxált alumínium sín SILENT-STOP fékes-görgő 1 db 2 db görgő 1 db ütköző 1 db 2 db fék 1 db alsó megvezető 1 grn. 1 grn. kulcsok 1 grn. 1 grn. csavarok 1 grn. 1 grn. szerelési útmutató 1 db 1 db SILENT-STOP fékes-görgő rendszer ütköző fék görgő alsó megvezető

35 34 ATENA készlet, egy oldalas SILENT-STOP rendszerrel Kiszerelések AT01 grn. ATENA-hoz egy oldalon SILENT-STOP-al AT DUO grn. ATENA-hoz mindkét oldalon SILENT-STOP-al Készlet tartalma AT01 AT DUO fékes-görgő SILENT-STOP 1 db 2 db görgő 1 db ütköző 1db 2 db fék 1 db alsó megvezető csavarral 1 grn. kulcsok 1 grn. csavarok 1 grn. szerelési útmutató 1 db Elérhető sínek hossza hossz alumínium sín 1500 mm alumínium sín 2000 mm alumínium sín 3000 mm Önvisszahúzó mechanika ATENA tolóajtó rendszerhez. önnvisszahúzó mechanika Termék ajtó súlya önvisszahúzó mechanika kg önvisszahúzó mechanika kg önvisszahúzóval

36 ATENA ATENA tolóajtók szerelési lehetőségei takarólemezekkel Alumínium takarólemez hossz alumínium takarólemez, oldalfalra 1500 mm alumínium takarólemez, oldalfalra 2000 mm alumínium takarólemez, oldalfalra 3000 mm sínrögzítő - 45 H 22 H oldalfalra takarólemez h = 95 mm sínrögzítő oldalfalra rögzítéshez Takarólemez mennyezetre szerelt sínnél hossz alumínium takarólemez 1500 mm alumínium takarólemez 2000 mm alumínium takarólemez 3000 mm H-75 takarólemez h = 81 mm ATENA beállítása H L 36 H H-75 H 22 H-75 1/2L H - teljes magasság, sínnel L - vezető sín hossza

37 HARMÓNIKA AJTÓ REDNSZEREK (SZEKRÉNYEK, GARDRÓBOK, ÁTJÁRÓ AJTÓK) APOLLO TERHELHETŐSÉG 14 kg, BÚTOROK, TÉRELVÁLASZTÓK HERKULES PLUS TERHELHETŐSÉG 25,40 kg, TÉRELVÁLASZTÓK

38 APOLLO AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA AJTÓ SZÉLESSÉGE max. 14 kg FESTETT ACÉL mm max. 600 mm Harmónika ajtó rendszer szekrényhez, gardróbhoz, térelválasztó ajtókhoz. Figyelem: az ajtószárnyak súlya maximum 14 kg! Kiszerelések szárnyak száma sín hossza Apollo 2/603 garnitúra mm Apollo 2/756 garnitúra mm Apollo 2/806 garnitúra mm Apollo 2/908 garnitúra mm Apollo 4/1213 garnitúra mm Apollo 4/1518 garnitúra mm Apollo 4/1822 garnitúra mm Tartalmaz 2 szárnyhoz 4 szárnyhoz acél sín, fehér acél sín, fehér 1 db 1 db felső forgócsap 1 db 2 db megvezető görgő 1 db 2 db alsó zsanér 1 db 2 db alsó forgócsap 1 db 2 db csuklópánt 3 db 6 db ütközés csillapító 1 db dupla ütköző - 1 db csavarok 1 grn. 1 grn. szerelési útmutató 1 db 1 db felső forgócsap megvezető görgő csuklóspánt alsó zsanér alsó forgócsap

39 4-ajtószárny Elérhető sínek hossza hossz dupla ütköző ütközés csillapító acél sín 603 mm acél sín 756 mm acél sín 806 mm acél sín 908 mm acél sín 1213 mm acél sín 1518 mm acél sín 1822 mm 45 Egyéb szerelvények csuklópánt, golyós, ezüst csuklóspánt, golyós (ezüst) 2 x 14 kg L x 14 kg H - 35 H ajtószárny L D= - 4 mm 2 Két módja van a zsanér felszerelésének: a szárnyakra síkban, vagy a szárnyak közé D 2 L D= - 3 mm 4 H - teljes magasság L - teljes szélesség [mm] D - ajtó szélessége [mm]

40 HERKULES PLUS AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA AJTÓ SZÉLESSÉGE max. 25 kg (HP25) max. 40 kg (HP40) ALUMÍNIUM mm max. 600 mm (HP25) max. 750 mm (HP40) Harmónika ajtó rendszer szekrényhez, gardróbhoz, térelválasztó ajtóhoz. Figyelem: ajtószárnyak súlya 25 kg vagy 40 kg lehet! Készlet két ajtószárnyhoz 25 kg-ig sín hossz HP 2/25/120 garnitúra 1200 mm HP 2/25/150 garnitúra 1500 mm H1 furatolt alumínium sín Készlet két ajtószárnyhoz 40 kg-ig sín hossz HP 2/40/120 garnitúra 1200 mm HP 2/40/150 garnitúra 1500 mm Készlet tartalma mennyiség H1 alumínium sín 1 db görgő HP görgő HP40 1 db felső forgócsap 1 db alsó forgócsap 1 db csuklópánt 25 kg csuklópánt 40 kg 3 db csavarok 1 grn. görgő HP görgő HP szerelési útmutató 1 db csuklópánt 40 kg csuklópánt 25 kg

41 Elérhető sínek hossza hossz H1/120 alumínium sín 1200 mm H1/150 alumínium sín 1500 mm H1/180 alumínium sín 1800 mm H1/200 alumínium sín 2000 mm H1/240 alumínium sín 2400 mm H1/300 alumínium sín 3000 mm H1/400 alumínium sín 4000 mm H1/600 alumínium sín 6000 mm Komplett kiszerelések két ajtószárnyhoz HP 2/25 grn. HERKULES PLUS 25 kg-ig HP 2/40 grn. HERKULES PLUS 40 kg-ig Készlet tartalma HP 2/25 HP 2/ görgő HP 25 1 db görgő HP 40-1 db felső fogócsap 1 db 1 db alsó forgócsap 1 db 1 db csuklópánt 25 kg 3 db csuklópánt 40 kg - 3 db csavarok 1 grn. 1 grn. szerelési útmutató 1 db 1 db felső forgócsap alsó forgócsap 30 szerelési módok

42 HERKULES PLUS Egyéb szerelvények rögzítő mennyezetre golyós csuklópánt, ezüst megvezető /200 acél sín, 25x17 mm, hossz 2000 mm /300 acél sín, 25x17 mm, hossz 3000 mm /400 acél sín, 25x17 mm, hossz 4000 mm /500 acél sín, 25x17 mm, hossz 5000 mm /600 acél sín, 25x17 mm, hossz 6000 mm rögzítő mennyezetre megvezető1102 horganyzott acél sín 25x17 mm golyós csuklópánt D [mm] = L [mm] -X-5 2 D [mm] = L [mm] -2X-8 4 L H - 60 mm H max. ajtó szárny súly D: max. ajtó szárny szélesség 25 kg 600 mm 40 kg 750 mm A B G D L - vezető sín hossza [mm] D - ajtószárny szélessége [mm] G - ajtó vastagsága [mm] X - függ az ajtó szélességtől, vastagságtól H - teljes magasság Kétféle megoldás lehetséges A - alsó megvezető sín nélkül B - a vezetőt a padlóba süllyesztve G X Két módja van a zsanér felszerelésének: a szárnyakra síkban, vagy a szárnyak közé

43 IPARI KAPUK ÉS AJTÓ RENDSZEREK TOLÓAJTÓ ÉS KAPU RENDSZEREK SPORTUB 3530 TERHELHETŐSÉG 80 kg SPORTUB 5040 TERHELHETŐSÉG 150 kg SPORTUB 6255 TERHELHETŐSÉG 400 kg SPORTUB 8570 TERHELHETŐSÉG 2000 kg HARMÓNIKA AJTÓ RENDSZEREK SPORTUB seria 500 AZONOS AJTÓPANELEK SPORTUB seria 600 AZ ELSŐ PANEL KESKENY SPORTUB RENDSZER SZERELVÉNYEI TÖMÍTŐ PROFILOK

44 SPORTUB 3530 AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGÁSGA max. 80 kg HORGANYZOTT ACÉL min. 22 mm Kiváló minőségű ipari tolóajtós rendszer. u Speciális kialakítású görgők biztosítják a tartós és hibamentes működést; u Bel-, és kültérben is alkalmazható. Komplett szett egy ajtószárnyhoz 80 kg-ig mennyiség GV grn. SPORTUB egy szárnyhoz 80 kg-ig Szett tartalma hengeres acélgörgő 2 db egyenes konzol 2 db sínrögzítő 6 db MC sín felfogató összekötő 1 db rögzítőlemez 7 db takarósapka 2 db alsó megvezető 2 db ütköző 2 db fogantyú 1 db 3530 horganyzott acél sín görgő görgő Acél sín hossz /200 acél sín 2000 mm /300 acél sín 3000 mm /400 acél sín 4000 mm /500 acél sín 5000 mm /600 acél sín 6000 mm Íves sín C hossz 3530, sugár 500 mm görgő 2235 konzol A rendszer elemei A hengeres acélgörgő D műanyag görgő acélgörgő ütköző 1098 egyenes konzol acélgörgő konzol, M10, 2-oldalas egyenes konzol oldalkonzol, M ütköző ütköző Görgő és sínfelfogató csavar méret - M10 ütköző 1086 konzol

45 1, A rendszer elemei L sínrögzítő, csavarral M10x sínrögzítő, csavarral M10x sínnrögzítő oldalfalra sínrögzítő mennyezetre M sín összekötő MC sín összekötő csavarral sínrögzítő "I" profilhoz felfogató mennyezetre felfogató oldalfalra sínrögzítő bevéshető dupla síntartó csavarozható dupla síntartó bevéshető 1-es sín tartó alsó megvezető takaró kupak fogantyú sínnrögzítő 3531L sínrögzítő 3531MC sínrögzítő sínrögzítő 3634 sín összekötő 3531M sínrögzítő "I" profilhoz 3537 felfogató mennyezetre felfogató oldalfalra takaró kupak 3540 fogantyú bevéshető dupla síntartó 3535 csavarozható dublasín tartó 3536 bevéshető 1-es sín tartó 3532 alsó megvezető

46 SPORTUB 5040 AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA max. 150 kg HORGANYZOTT ACÉL min. 25 mm Kiváló minőségű ipari tolóajtó rendszer. u bel- és kültérben is alkalmazható, gazdasági épületek,műhelyek,raktárak Szett tolóajtókhoz, kapukhoz 150 kg-ig mennyiség GV grn. SPORTUB ajtószárny súlya 150 kg -ig Szett tartalma A hengeres acélgörgő 2 db egyenes konzol 2 db sínrögzítő 8 db MC sín összekötő 1 db felfogató oldalfalra 9 db horganyzott acél sín takaró kupak 2 db alsó megvezető 2 db ütköző 2 db fogantyú 1 db Acél sín hossz /200 acél sín 2000 mm görgő 0255 görgő /300 acél sín 3000 mm /400 acél sín 4000 mm /500 acél sín 5000 mm /600 acél sín 6000 mm Íves sín C hossz 5040, sugár 600 mm Rendszer elemei A hengeres acélgörgő D műanyag görgő acélgörgő acélgörgő A acélgörgő D műanyag görgő egyenes konzol hegeszthető konzol, Ø konzol, M12 2-oldalas ütkörő ütköző Görgő és sínfelfogató csavar méret - M12 görgő ütköző konzol egyenes konzol 0056 hegeszthető konzol 0055 ütköző 2091 görgő

47 Rendszer elemei L sínrögzítő, csavarral M12x sínrögzítő, csavarral M12x sínrögzítő oldalfalra MC sín összekötő csavarral sínrögzítő mennyezetre M sín összekötő sínrögzítő "I" profilhoz felfogató mennyezetre felfogató oldalfalra bevéshető dupla síntartó csavarozható dupla síntartó bevéshető 1-es sín tartó alsó megvezető sülyesztett fogantyú, 200x90 mm X sülyesztett fogó, 200x90 mm, rozsdamentes fogantyú, 245 mm takaró kupak sínrögzítő 5041L sínösszekotö 5041MC sínrögzítő sínrögzítő sínrögzítő 5144 sín összekötő 5041M sínrögzítő 5047 felfogató mennyezetre 5044 felfogató 5043 fogantyú 1290 fogantyú sín tartó 5045 sín tartó 5046 sín tartó 5042 takaró kupak 5050 alsó megvezető

48 SPORTUB 6255 AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁG max. 400 kg HORGANYZOTT ACÉL min. 35 mm Kiváló minőségű ipari tolóajtós rendszer. u Ideális bel- és kültéri alkalmazásra. Gyártóüzemekbe,csarnokokba. Szett 300 kg-ig hossz GV grn. SPORTUB, ajtószárny 300 kg-ig Kiszerelés tartalma A hengeres acélgörgő 2 db egyenes konzol 2 db sínrögzítő 12 db MC sín összekötő 1 db horganyzott acél sín felfogató oldalfalra 13 db takaró kupak 2 db alsó megvezető 2 db ütköző 2 db fogantyú 265x40x6 mm 1 db Acél sín hossz /300 acél sín 3000 mm görgő 0265 görgő /400 acél sín 4000 mm /500 acél sín 5000 mm /600 acél sín 6000 mm Íves sín C hossz 6255, sugár 800 mm Rendszer elemei hengeres acélgörgő D műanyag görgő acélgörgő acélgörgő acélggörgő 300 kg ajtó súlya görgő konzol A acélggörgő A acélggörgő egyenes konzol hegeszthető konzol, Ø konzol M14, 2-oldalas ütkörő ütköző 400 kg ütköző Görgő és sínfelfogató csavar méret - M egyenes konzol 0066 hegeszthető konzol 0065 ütköző 2094 görgő

49 2, Rendszer elemei L sínrögzítő, csavarral M14x sínrögzítő, csavarral M14x sínrögzítő oldalfalra sínrögzítő mennyezetre M sín összekötő MC sín összekötő, csavarral sínrögzítő "I" profilhoz felfogató mennyezetre felfogató oldalfalra bevéshető dupla síntartó csavarozható dupla síntartó bevéshető 1-es sín tartó alsó megvezető takaró kupak fogantyú 265x40x6 mm sínrögzítő 6256L sín összekötő 6256MC sínrögzítő sínrögzítő oldalfalra sínrögzítő mennyezetre 6359 sín összekötő 6256M sínrögzítő "I" profilhoz 6262 felfogató mennyezetre 6259 felfogató oldalfalra 6258 takaró kupak 6265 fogantyú dupla síntartó 6260 dupla síntartó es sín tartó 6257 alsó megvezető 1101 hozzá való C-profil 30x30 mm

50 SPORTUB 8570 AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA max kg HORGANYZOTT ACÉL min. 45 mm Kiváló minőségű nehézkivitelű tolóajtó rendszer. u Bel- és kültérre. Hangárokba,raktárcsarnokokba. Acél sín hossz /400 acél sín 4000 mm /500 acél sín 5000 mm /600 acél sín 6000 mm Íves sín C hossz 8570, átmérő 1000 mm Rendszer elemei acél görgő műanyag görgő acél görgő A acél görgő S acél görgő S acél görgő S acél görgő 1200 kg 800 kg 600 kg kapu súlya horganyzott acél sín S acél görgő S acél görgő egyenes konzol M S egyenes konzol M konzol M16, 2-oldalas ütköző ütköző 2000 kg görgő görgő 2285 Görgő és sínfelfogató csavar méret: M16 (600 és 800 kg) és M20 (1200 és 2000 kg, verzió S) ütköző 2098 ütköző 2095 konzol, 2-oldalas görgő 0281 görgő 288S görgő 2288S egyenes konzol M16,

51 3, Rendszer elemei L sínrögzítő, csavarral M20x sínrögzítő, csavarral M20x M sín összekötő sínrögzítő "I"profilhoz felfogató mennyezetre felfogató oldalfalra S felfogató S verzióhoz bevéshető dupla síntartó bevéshető 1-es sín tartó csavarozható dupla síntartó S csavarozható dupla síntartó S verzió hegeszthető konzol Ø S hegeszthető konzol Ø takaró kupak és megvezető sínrögzítő csavarral 8571L takaró kupak 8580 sínrögzítő csavarral 8571 hegeszthető konzol sín összekötő 8578M sínrögzítő "I" profilhoz 8577 felfogató mennyezetre 8574 felfogató oldalfalra bevéshető dupla síntartó es sín tartó 8572 csavarozható dupla síntartó

52 SPORTUB seria 500 AJTÓSZÁRNY SÚLYA SÍN AJTÓ VASTAGSÁGA max. 20, 38, 75, 150 kg HORGANYZOTT ACÉL max. 900 mm Harmónika ajtók. Azonos szélességű szárnyak. u bel- és kültérben is alkalmazhatók, hangárak, csarnokok, műhelyek, u teljes nyílás szélességben nyithatóak, u a nyitott ajtók kis helyigényűek. beépítésre példák: Teherbírás 20 kg / ajtólap 3530 horganyzott acél sín, hosszúságok - lásd 44. oldal 1109 C-profil 25x17 horganyzott acél, hosszúságok - lásd 57. oldal görgő zsanérral (teherbírás 40 kg) E vég görgő (teherbírás 20 kg) alsó megvezető, 25x17-es C-profilhoz M E alsó megvezető utolsó szárnyra 25x C zsanér 80x60, tengely ø M összekötő 25x17-es C-profilhoz görgő zsanérral vég görgő Teherbírás 38 kg / ajtólap 5040 horganyzott acél sín, hosszúságok - lásd 46. oldal 1110 C-profil 30x30, horganyzott hosszúságok - lásd 57. oldal görgő zsanérral (teherbírás 75 kg) E vég görgő (teherbírás 37 kg) alsó megvezető, 30x30-as C-profilhoz E alsó megvezető utolsó szárnyra 30x30 M12 M8 alsó megvezető zsanérral alsó megvezető utolsó szárnyra C zsanér 85x85, tengely ø M összekötő 30x30-as C-profilhoz C-profil 30x , 1110, 1115 összekötő C-profilhoz 1109M, 1110M, 1115M zsanér 1510C, 1516C 1512C 1514C

53 A Y X X [mm] Y [mm] A [mm] , , ,5 Ajtószárny súlya 75 kg-ig 6255 horganyzott acél sín, hosszúságok - lásd 48. oldal 1110 C-profil 30x30 horganyzott acél hosszúságok - lásd 57. oldal görgő zsanérral (terherbírás 150 kg) E vég görgő (terherbírás75 kg) alsó megvezető 30x30-as C-profilhoz E alsó megvezető utolsó szárnyra 30x30as C-profilhoz C zsanér 120x100, tengely ø M összekötő 30x30-as C-profilhoz Ajtószárny súlya 150 kg-ig horganyzott acél sín, hosszúságok - lásd 51. oldal 1115/400 C-profil 50x60, horganyzott acél, hossza 4 m 1115/500 C-profil 50x60, horganyzott acél, hossza 5 m 1115/600 C-profil50x60, horganyzott acél, hossza 6 m görgő zsanérral (terherbírás 300 kg) E vég görgő (terherbírás 150 kg) alsó megvezető 50x60-as C-profilhoz E alsó megvezető utolsó szárnyra 50x60as C-profilhoz C zsanér 120x100, tengely ø M összekötő 50x60-as C-profilhoz Figyelem: hegeszthető kivitelben is rendelhetők a görgők és zsanérok! M12 M14 M16 Sínrögzítő, lásd 57. oldal Ha az ajtó teljes tömege több mint 500 kg,akkor a megerősített 8578MC vagy 8578 ML rögzítőket kell alkalmazni. sín közép tengely zárt ajtóknál G görgő G [mm] 0532E E E 28,5 0582E Az első szárny mérete nagyobb! Görgő elhelyezés utolsó ajtószárnyon

54 SPORTUB seria 600 max. 40, 75, 150, 300 kg HORGANYZOTT ACÉL AJTÓSZÁRNY HOSSZA max. 900 mm Harmónika ajtók keskeny első szárnnyal. u Ideális nagy termek megosztására (étterem,tanterem,konferencia terem ) u Könnyen és gyorsan összecsukható ajtók u Nyitott ajtók kis helyet foglalnak el Minta megoldások: 0066, 0086 Ajtószárny súlya 40 kg-ig 3530 horganyzott acél sín, hosszúságok - lásd 44. oldal 1109 C-profil 25x17, horganyzott acél, hosszúságok - lásd 57. oldal A acél görgő D műanyag görgő egyenes konzol oldalsó konzol oldalas konzol C zsanér 80x60, tengely ø megvezető 25x megvezető 25x M összekötő C-profilhoz 25x17 görgő 0036, 0056 M , 0051, 0061, Ajtószárny súlya 75 kg-ig 1514C, 1516C 5040 horganyzott acél sín, hosszúságok - lásd 46. oldal A acél görgő 0653D műanyag görgő 0056 egyenes konzol oldalas konzol C zsanér 80x60, tengely ø C zsanér 85x85, tengely ø megvezető 30x megvezető 30x M összekötő 30x30-as C-profilhoz M C-profil 30x30, horganyzott acél hosszúságok - lásd 57. oldal 1510C, 1512C
