1 Mennyezeti résbefúvó DSX-XXL Ferdinand Schad KG Steigstraße D Kolbingen Telefon Telefax info@schako.de

2 Tartalom Leírás...3 Kialakítás... 3 Kivitel... 3 Tartozékok... 4 Rögzítés... 4 Kivitelek és méretek...4 Légsugárvezetés... 4 Méretek... 6 Tartozékok-méretek... 7 Rögzítési lehetőségek Beépítés Műszaki adatok Nyomásveszteség és zaj maximális sugárvég sebesség Kritikus sugárút Indukciósviszonyok és hőmérsékleti viszonyok Jelmagyarázat Rendelési adatok Kiírási szöveg /04-2

3 Leírás A DSX-XXL-S típusú mennyezeti résbefúvó alkalmas zárt álmennyezeti rendszerekhez történő beépítésre 2,6-4 m belmagasságig. Panel mennyezetekben a fekete (RAL 9005) légterelő elemek lehetővé teszik a résbefúvók szinte láthatatlan szerelését. Az álmennyezeti elemek tartásához a DSX-XXL-P, DSX-XXL-PA és DSX-XXL-PB kivitel arra alkalmas tartóprofillal rendelkezik. A nagy indukció hűtés esetén biztosítja a kilépő légsebesség és a hőmérséklet különbség gyors leépülését. A levegő kilépési iránya beépített állapotban is alulról állítható. A szabad keresztmetszet eközben ugyanaz marad. Nyomásveszteség és zajszint nem változik. A helyiségigénynek megfelelő légsugárvezetés utólagos változtatása is lehetséges. Az átállításhoz az egyes lamella elemeket ki kell venni és a kívánt légvezetési iránynak megfelelően visszahelyezni. Egyoldali vagy kétoldali vízszintes légsugár vezetés lehetséges. Amennyiben rendeléskor a kívánt légsugár vezetést megadják, úgy az gyárilag beállítjuk. Külön megadás nélkül a légvezető elemeket a III, váltakozó vízszintes kifúvásra állítják be. A stabil légsugárnak köszönhetően alkalmas VVS berendezésekhez is. 40%-os térfogatáramnál is stabil marad a légsugár. A befúvó egyenletes légellátását a beépített csatlakozódoboz légelosztólemezzel biztosítja. Felár ellenében a doboz csatlakozó csonkjába alulról állítható, a légmennyiség szabályozásra szolgáló fojtótárcsa kerül beépítésre. A csatlakozó doboz külső illetve belső szigeteléssel is ellátható. Rejtet világításhoz történő csatlakoztatás is lehetséges (ár külön kérésre). Csatlakozó dobozos szalagkivitel esetén rejtett rögzítéssel szállítjuk. Ha rendeléskor nem történik utalás szalagkivitelre ill. a rendelési dokumentációból nem derül ki, hogy szalagkivitelről van szó, a rácsokat fixen rögzítjük a csatlakozó dobozokhoz. Rejtett rögzítéses szalag kivitelű résbefúvók esetén felére csökkenthető a ráfordítás. Befúvó felfüggesztés A résbefúvó felfüggesztéséhez a csatlakozó dobozra felfüggesztő furatokat helyeztek el (lásd 6.oldal). Ezek a felfüggesztő furatok felár ellenében bepréselt M4 anyával is elláthatók. Kialakítás Légvezető elem - Műanyag, hasonló RAL 9010 (fehér, -LW) vagy RAL 9005 (fekete, -LS) (standard). Keret - Aluminíum extrudált profil - DSX-XXL-S: a légvezető elem színére festve RAL 9010 (fehér) vagy RAL 9005 (fekete) - DSX-XXL-P: festett RAL 9010 (fehér) vagy natúr színre eloxált (E6/EV1) - DSX-XXL-PA: festett RAL 9010 (fehér) vagy natúr színre eloxált (E6/EV1) - DSX-XXL-PB: festett RAL 9010 (fehér) vagy natúr színre eloxált (E6/EV1) Kivitel DSX-XXL - zárt álmennyezeti rendszerekbe építéshez. DSX-XXL-S - a panelek fugájába történő láthatatlan szereléshez, csatlakozó profil nélkül. DSX-XXL-P - látható szereléshez, csatlakozó profillal. DSX-XXL-PA - látható szereléshez, csatlakozó profillal. DSX-XXL-PB - látható szereléshez, csatlakozó profillal. DSX-XXL-...-1/2/3/4-1-, 2-, 3- vagy 4-soros DSX-XXL-...-Z - Befúvás DSX-XXL-...-A - Elszívásra, légvezető elemekkel DSX-XXL L II R - Légvezető elemek egyoldali vízszintes jobbos kifúvással DSX-XXL L II L - Légvezető elemek egyoldali vízszintes balos befúvással DSX-XXL L III - Légvezető elemek váltakozó oldali vízszintes kifúvással (standard) 04/04-3

4 Tartozékok Csatlakozó doboz (-ASK) - Horganyzott acéllemez, oldalsó csatlakozó csonkkal és függesztő fülekkel. fojtótárcs (-DK) - Fojtótárcsa horganyzott acéllemezből. - Fojtó rögzítés műanyagból Sarokelem 90 (-EW) - Alapesetben rászerelés nélkül szállítjuk. - Alumínium profilrúd (színe mint DSX-XXL) préselt anya M4 - Felár ellenében Végelem (pár) (-ES) - Alapesetben rászerelés nélkül szállítjuk. Amennyiben a megrendelésnél feltüntetésre kerül, úgy gyárilag beépítjük. - DSX-XXL-S-hez (ES1), festett alumínium RAL 9005 (fekete) ill. RAL 9010 (fehér) színben - DSX-XXL-P-hez (ES2), natúr színre eloxált alumínium E6/ EV1, vagy festett alumínium RAL 9010 (fehér). - DSX-XXL-PB-hez (ES3), natúr színre eloxált alumínium E6/ EV1 vagy festett alumínium RAL 9010 (fehér). Ajakos gumitömítés (-GD) - speciális gumi Szigetelés belül (-Ii) - hőszigetelés a csatlakozó doboz belső oldalán Szigetelés kívül (-Ia) - hőszigetelés a csatlakozó doboz külső oldalán Vakelem (-BS) - horganyzott acéllemez takarólemezzel - péréselt anyával M4 Rögzítő szögacél (pár) (-BW) átszellőző üzemmódhoz - horganyzott acéllemez - péréselt anyával M4 Csatlakozóelem 1 - horganyzott acéllemez - csatlakozó doboz csatlakoztatásához szalagkivitel esetén - alapesetben rászerelés nélkül szállítjuk. Csatlakozóelem 2 - rugóacél - DSX-XXL-... csatlakoztatásához szalagkivitel esetén - alapesetben rászerelés nélkül szállítjuk. Csatlakozóelem 3 - DSX-XXL-... és vakelem csatlakoztatásához szalagkivitel esetén - alapesetben rászerelés nélkül szállítjuk. Rögzítés Fix csatlakozás - Standard DSX-XXL-S, DSX-XXL-P, DSX-XXL-PA és DSX- XXL-PB kivitelekhez Kapcsos rögzítés - DSX-XXL-P és DSX-XXL-PB szerelése csatlakozódoboz nélkül, nyomott álmennyezetekbe - alapesetben rászerelés nélkül szállítjuk. Rejtett rögzítés (-VM) - szalagkivitel csatlakozó dobozzal (-ASK) esetén standard - külön befúvók csatlakozó dobozokkal (-ASK) kivitelhez lehetséges Kivitelek és méretek Légsugárvezetés Légvezető elem állás egyoldali vízszintes balos kifúvás (L II L) egyoldali vízszintes jobbos kifúvás (-L II R) A II-es lamellaállásnál feltétlenül adja meg, hogy jobbos vagy balos kifúvás. két oldali vízszintes kifúvás (-L III, standard) 2 egymás utáni elemnek mindig egy irányba kell fújni, különben a kétoldali kifúvási állás nem működik megfelelően. 04/04-4

5 DSX-XXL L= , egyoldali kifúvás (-LIIL / -LIIR) DSX-XXL kétodali kifúvás (-LIII) L=500 Minden légvezető elemet egy irányba kell beállítani. DSX-XXL Kétodali kifúvás (-LIII) L=500 L=1000 L=1500 L=1000 L=1500 Mindig 2 befúvóelem sort jobbosra, 2 befúvóelem sort balosra stb. kell beállítani. L=500 és L=1500 esetén az utolsó légvezetőelem sort az azt megelőzővel ellentétes irányba kell állítani. DSX-XXL L= , kétoldali kifúvás (-LIII) Mindig 2 befúvóelem sort jobbosra, 2 befúvóelem sort balosra stb. kell beállítani. L=500 és L=1500 esetén az utolsó légvezetőelem sort az azt megelőzővel ellentétes irányba kell állítani. DSX-XXL L= , kétoldali kifúvás (-LIII) Figyelem: Mindig 2 rés sort kompletten egy irányba kell állítani. Minden egyes rés sort kompletten egy irányba kell állítani. 04/04-5

6 Méretek DSX-XXL-S, csatlakozó profil nélkül Zárt álmennyezeti rendszerekbe építéve vagy a panel mennyezet fugájába történő láthatatlan szereléshez. DSX-XXL-S-1 DSX-XXL-S-2 DSX-XXL-S-3 DSX-XXL-S-4 1.) 2.) 1.) 2.) 1.) 2.) 1.) 2.) DSX-XXL-P, csatlakozó profillal Álmennyezet felültetésére, zárt álmennyezeti rendszerekbe építéshez. DSX-XXL-P-1 DSX-XXL-P-2 DSX-XXL-P-3 DSX-XXL-P-4 DSX-XXL-PA, csatlakozó profillal Zárt álmennyezeti rendszerekbe építéshez. DSX-XXL-PA-1 DSX-XXL-PA-2 DSX-XXL-PA-3 DSX-XXL-PA-4 1.) 2.) 1.) 2.) 1.) 2.) 1.) 2.) DSX-XXL-PB, csatlakozó profillal Álmennyezet felültetésére, zárt álmennyezeti rendszerekbe építéshez. DSX-XXL-PB-1 DSX-XXL-PB-2 DSX-XXL-PB-3 DSX-XXL-PB-4 1.) eloxált kivitel 2.) festett kivitel 04/04-6

7 Tartozékok-méretek csatlakozódoboz ASK típus DSX-XXL-...-hez Járatos méretek KB GH KH ød L < < L < 1000mm 1000 < L < 1500mm DSX-XXL ø138 ø138 2 x ø138 DSX-XXL ø138 2 x ø138 2 x ø138 DSX-XXL ø158 2 x ø158 3 x ø158 DSX-XXL ø198 2 x ø198 3 x ø198 KH GH = Doboz magasság = Teljes magasság A nézet 1 csonkkal 2 csonkkal 3 csonkkal X részlet / befúvó felfüggesztés Standard: Felár ellenében: helyszíni helyszíni préselt anya M4 Az beszerelés megkönnyítése érdekében a csatlakozó dobozok bepréselt M4 anyával láthatók el. Csatlakozódoboz nélküli szállítás esetében a rögzítést a helyszínen kell megvalósítani. Z nézet DSX-XXL-...-1/2 DSX-XXL-...-3/4 Ajakos gumitömítés (-GD) Y részlet Szigetelés ASK-hoz belső (-Ii) külsõ (-Ia) fojtótárcsa (-DK) Csatlakozó dobozhoz (-ASK) fojtótárcsa (-DK) Légelosztó lemez (-LV) 04/04-7

8 Szalag kivitelű DSX-XXL..., végelem nélkül DL= Különbözeti hossz BL = Szalaghossz L = 500/1000/1500 mm a részlet, végelem nélkül DSX-XXL-S / DSX-XXL-PA DSX-XXL-P / DSX-XXL-PB t (mm) DSX-XXL-S - DSX-XXL-PA - DSX-XXL-P 3 DSX-XXL-PB 2,5 Szalag kivitelű DSX-XXL..., végelemmel DL= Különbözeti hossz BL = Szalaghossz L = 500/1000/1500 mm b részlet, végelemmel DSX-XXL-S (-ES1) DSX-XXL-P (-ES2) DSX-XXL-PB (-ES3) t (mm) x (mm) DSX-XXL-S - 1 DSX-XXL-P 3 10 DSX-XXL-PB 2,5 16 A DSX-XXL típusú résbefúvók szalag kivitelben >2000 mm, a BL teljes hossz 1500 mm standard hosszakra van felosztva. A hossz különbözet <1500mm - >400 mm-ig csatlakozó dobozzal is szerelhető. Hossz különbözet <400 mm esetén vakelemként, csatlakozó doboz nélkül szállítjuk. Egyéb szalag felosztás egyeztetés után Vevői kívánságra lehetséges. Több egyedi elem rögzítése (helyszíni szereléssel) sorolóelemekkel történik 04/04-8

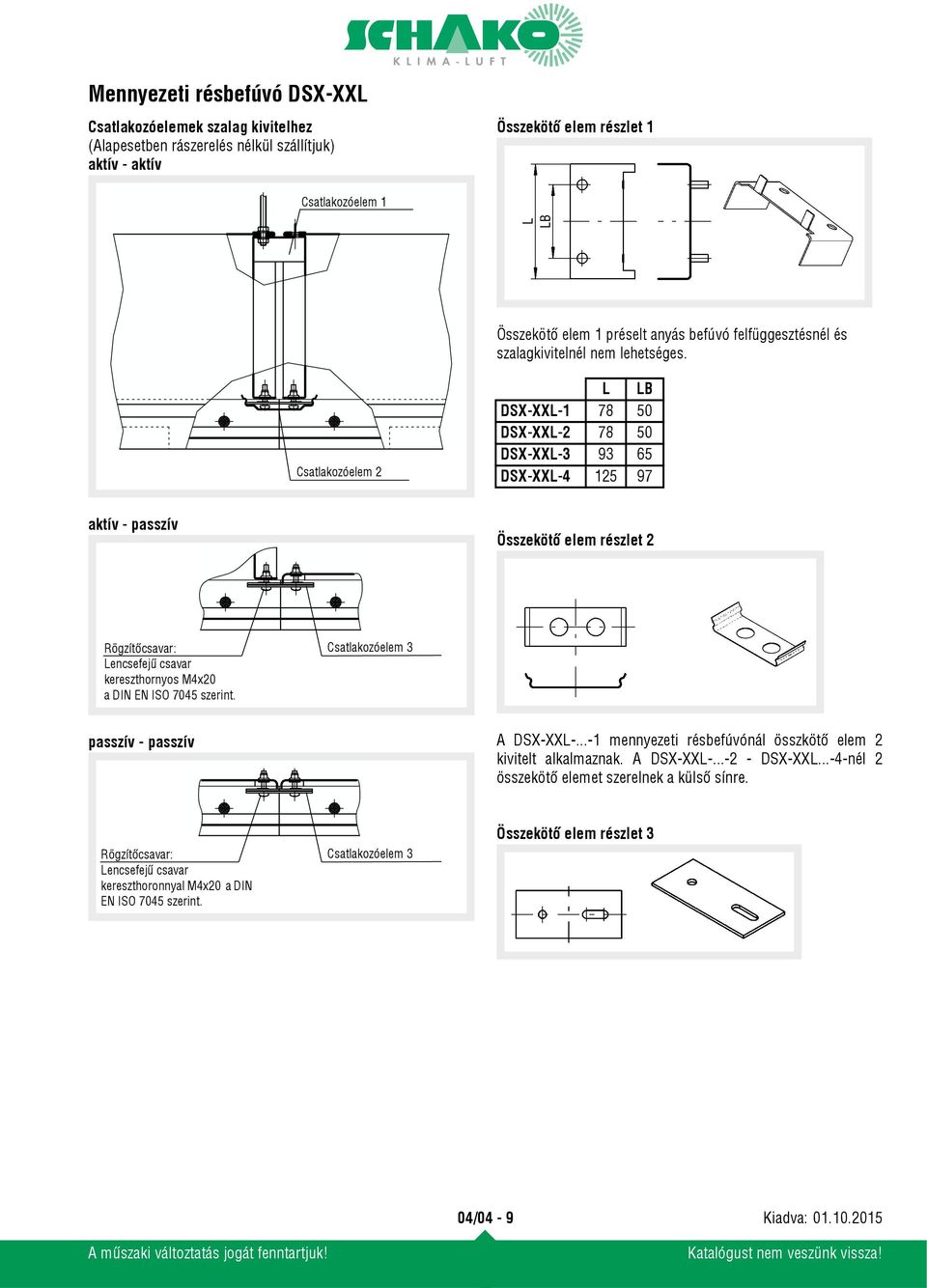

9 Csatlakozóelemek szalag kivitelhez (Alapesetben rászerelés nélkül szállítjuk) aktív - aktív Összekötő elem részlet 1 Csatlakozóelem 1 Összekötő elem 1 préselt anyás befúvó felfüggesztésnél és szalagkivitelnél nem lehetséges. Csatlakozóelem 2 L LB DSX-XXL DSX-XXL DSX-XXL DSX-XXL aktív - passzív Összekötő elem részlet 2 Rögzítőcsavar: Lencsefejű csavar kereszthornyos M4x20 a DIN EN ISO 7045 szerint. Csatlakozóelem 3 passzív - passzív A DSX-XXL mennyezeti résbefúvónál összkötő elem 2 kivitelt alkalmaznak. A DSX-XXL DSX-XXL...-4-nél 2 összekötő elemet szerelnek a külső sínre. Rögzítőcsavar: Lencsefejű csavar kereszthoronnyal M4x20 a DIN EN ISO 7045 szerint. Csatlakozóelem 3 Összekötő elem részlet 3 04/04-9

10 Vakelem (-BS) Rögzítő szögacél (pár) (-BW) átszellőző üzemmódhoz DSX-XXL-S-1 W W részlet DSX-XXL-S-1 V V részlet DSX-XXL-S-2 DSX-XXL-S-2 DSX-XXL-S-3 DSX-XXL-S-3 DSX-XXL-S-4 DSX-XXL-S-4 Rögzítő lyukak elrendezése vakelemnél DSX-XXL (1-soros) 2 rögzítő lyukkal Rögzítő lyuk elrendezés DSX-XXL (1-soros) 2 rögzítő lyukkal DSX-XXL bis DSX-XXL ( sorig) 4 rögzítő lyukkal DSX-XXL bis DSX-XXL ( sorig) 4 rögzítő lyukkal Vakelemes kivitelnél átszellőző üzemmód nem lehetséges, mert a résbefúvó hátul teljesen zárt. DSX-XXL A DSX-XXL A /04-10

11 Szalag kivitel átszellőző üzemmódnál ill. vakelemnél Végelem (-ES1 / -ES2 / -ES3) Végelemek felszerelésével a résbefúvó kerete optikailag körbefuttatható (felár ellenében). A végelemeket alapkivitelben külön csomagolva szállítjuk. Amennyiben a megrendelésnél feltüntetésre kerül, úgy gyárilag beépítjük. DSX-XXL-S-hez (-ES1) Kiegészítő összekötő fülek DSX-XXL-P-hez (-ES2) DSX-XXL-PB-hez (-ES3) Szalag kivitel átszellőző üzemmódnál ill. vakelemnél a két kiegészítő fület külön szállítjuk, így a felfüggesztéshez a helyszínen csak két menetes szárra van szükség. t (mm) x (mm) DSX-XXL-P 10 3 DSX-XXL-PB 16 2,5 balos jobbos kétoldali 04/04-11 A végelemek gyári beéptése esetén feltétlenül fel kell tüntetni a megrendeléskor, hogy kétoldali, balos vagy jobbos beépítést igényelnek.

12 Sarokelem (-EW, 1-4-sorig) Metszetek DSX-XXL-S A-A B-B Sarokelemet csak vakelemként, azaz csatlakozó doboz nélkül szállítunk. A sarokelem 90 -os hajlásszöggel és 300 mm szárhosszal rendelkezik, eltérő hajlásszög külön kérésre. A beépített takarólemez festett RAL 9005 (fekete) ill. RAL 9010 (fehér) színben. A sarokelemeket alapkivitelben külön csomagolva szállítjuk. DSX-XXL-P / DSX-XXL-PB A-A s (mm) DSX-XXL-P 8,5 DSX-XXL-PB 14,5 B-B 04/04-12

13 Rögzítési lehetőségek Kapcsos rögzítés DSX-XXL-P és DSX-XXL-PB-hez Szerelési helyzet Rejtett rögzítés (-VM) csatlakozó dobozzal DSX-XXL DSX-XXL ig (1-4 sorosig) préselt anya M4 Összekötö lap Kereszthornyos csavar M4x16 DIN EN ISO 7047 Rögzítési helyzet Összekötő lap részlete L L1 DSX-XXL DSX-XXL DSX-XXL DSX-XXL-4 121,5 94 DSX-XXL-P1 DSX-XXL-PB1 DSX-XXL-P2 DSX-XXL-PB2 B Szerelési útmutató A kapcsokat alapesetben rászerelés nélkül szállítjuk. Légvezető elemet a végen kivenni. A kapcsokat a csavarokkal úgy kell rögzíteni, hogy azok a résbefúvó irányába álljanak (lásd beépítési helyzet). Ezután a résbefúvót be kell helyezni az álmennyezetbe. Végül a kapcsokat a csavarok elforgatásával kb. 90 -ba mozgatni és a résbefúvó profilt leengedni (lásd rögzítési helyzet). A csavart meghúzni, amíg a résbefúvó a mennyezeten szilárdan nem rögzítődik. Végül a légvezető elemeket ismét visszahelyezni. Beépítés Klímavilágításba építve Kílma világítással a tökéletes csatlakozókép biztosítása érdekében DSX-XXL-S külső profilt kell alkalmazni. Egyéb méretek illeszkednek a standard csatlakozó dobozhoz. 04/04-13

14 Műszaki adatok Nyomásveszteség és zaj DSX-XXL-...1 ASK-val L=1000mm (befúvás) DSX-XXL-...2 ASK-val L=1000mm (befúvás) DSX-XXL-...3 ASK-val L=1000mm (befúvás) DSX-XXL-...4 ASK-val L=1000mm (befúvás) 0% = Fojtás zárt 100% = Fojtás nyitott 04/04-14

15 DSX-XXL-...1 ASK-val L=1000 (elszívás) DSX-XXL-...2 ASK-val L=1000 (elszívás) DSX-XXL-...3 ASK-val L=1000 (elszívás) DSX-XXL-...4 ASK-val L=1000 (elszívás) 0% = Fojtás zárt 100% = Fojtás nyitott 04/04-15

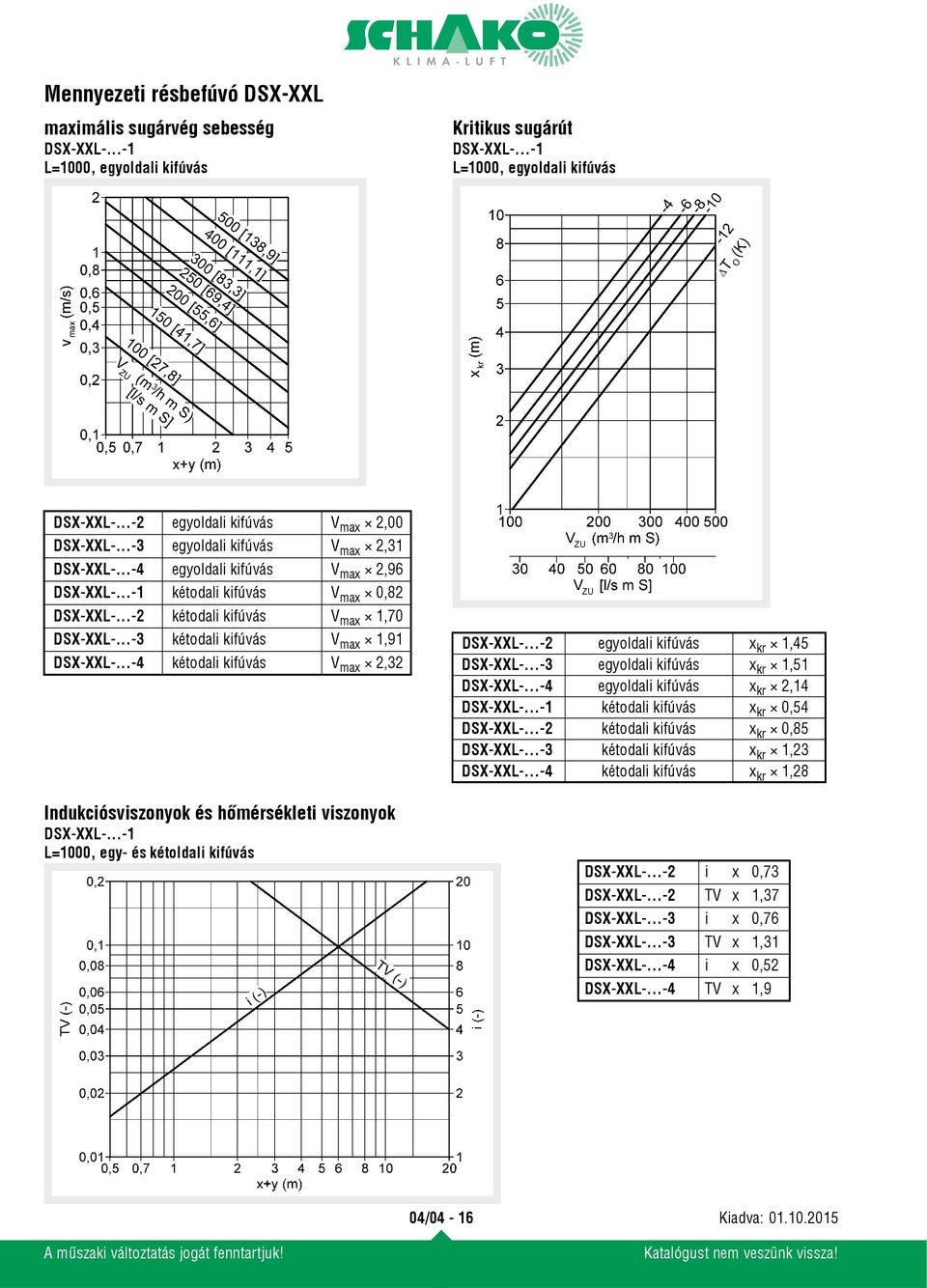

16 maximális sugárvég sebesség DSX-XXL L=1000, egyoldali kifúvás Kritikus sugárút DSX-XXL L=1000, egyoldali kifúvás DSX-XXL egyoldali kifúvás V max 2,00 DSX-XXL egyoldali kifúvás V max 2,31 DSX-XXL egyoldali kifúvás V max 2,96 DSX-XXL kétodali kifúvás V max 0,82 DSX-XXL kétodali kifúvás V max 1,70 DSX-XXL kétodali kifúvás V max 1,91 DSX-XXL kétodali kifúvás V max 2,32 Indukciósviszonyok és hőmérsékleti viszonyok DSX-XXL L=1000, egy- és kétoldali kifúvás DSX-XXL egyoldali kifúvás x kr 1,45 DSX-XXL egyoldali kifúvás x kr 1,51 DSX-XXL egyoldali kifúvás x kr 2,14 DSX-XXL kétodali kifúvás x kr 0,54 DSX-XXL kétodali kifúvás x kr 0,85 DSX-XXL kétodali kifúvás x kr 1,23 DSX-XXL kétodali kifúvás x kr 1,28 DSX-XXL i x 0,73 DSX-XXL TV x 1,37 DSX-XXL i x 0,76 DSX-XXL TV x 1,31 DSX-XXL i x 0,52 DSX-XXL TV x 1,9 04/04-16

17 Jelmagyarázat V ZU (m³/h S) = Résenkénti befúvott légmennyiség V ZU [l/s S] = Résenkénti befúvott légmennyiség V AB (m³/h S) = Résenkénti elszívott légmennyiség V AB [l/s S] = Résenkénti elszívott légmennyiség Δp t (Pa) = Nyomásveszteség ρ (kg/m³) = Sűrűség L WA [db(a)] = A értékű hangteljesítményszint x kr (m) = Kritikus sugárút ΔT O (K) = Hőmérsékletkülönbség a befúvott levegőés a helyiség levegő hőmérséklete között (ΔT O = t ZU - t R ) v max (m/s) = Max. sugárvég sebesség V X (m³/h) [l/s] = összes sugármennyiség az x pontban TV (-) = Hőmérsékletviszony (TV = ΔT X / ΔT O ) i (-) = Indukciós viszony (i = V X / V ZU ) x (m) = Vízszintes sugárút y (m) = Függőleges sugárút t ZU ( C) = Befúvott levegőhőmérséklet t R ( C) = Helyiség hőmérséklet KL (mm) = Csatlakozó doboz hossza KB (mm) = Doboz szélesség KH (mm) = Doboz magasság GH (mm) = Teljes magasság L (mm) = Hosszúság ΔT X (K) = Hőmérsékletkülönbség az x pontban 04/04-17

18 Rendelési adatok Oldalfali résbefúvó DSX-XXL típus Takaróprofil nélkül -S Takaróprofillal -P Takaróprofillal -PA Takaróprofillal -PB Alumínium keretprofil festett RAL 9005 (fekete) Alumínium keretprofil festett RAL 9010 (fehér) Alumínium keretprofil natúr színű eloxált alumínium (E6/EV1) 1-soros -1 2-soros -2 3-soros -3 4-soros -4 Befúvás -Z Elszívás -A Légvezető elem műanyagból, hasonló szín RAL 9010 (fehér) -LW Légvezető elem műanyagból, hasonló szín RAL 9005 (fekete) -LS Légvezető elem műanyagból, hasonló szín RAL 9010 (fehér) -LW Légvezető elem műanyagból, hasonló szín RAL 9005 (fekete) -LS Légvezetőelem beállítás (légsugár vezetés) II balos -LIIL II jobbos -LIIR III -LIII Hosszúság 500 mm 1000 mm 1500 mm szalag kivitel Rendeléskor kérjük a hosszat megadni csatlakozó dobozzal csatlakozó doboz nélkül vakelemként -BS átszellőző üzemmódhoz rögzítő szögvacéllal (pár) -BW Rendelési példa: DSX-XXL-S1-Z-LS-LIII, L=1000, ASK Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 04/04-18

19 Tartozékok: csatlakozó doboz ASK típus fojtótárcsa nélkül - fojtótárcsával -DK ajakos gumitömítés nélkül - ajakos gumitömítéssel -GD szigetelés nélkül - belső -li szigeteléssel külső -la préselt anya nélkül - péréselt anyával -EM Végelem (egy pár) balos/jobbos (Alapesetben rászerelés nélkül szállítjuk) DSX-XXL-S-hez -ES1 DSX-XXL-P-hez -ES2 DSX-XXL-PB-hez -ES3 festett alumíniumból RAL 9005 (fekete) festett alumíniumból RAL 9010 (fehér) alumínium natúr színre eloxált (E6/EV1) Sarokelem 90 (Alapesetben rászerelés nélkül szállítjuk) -EW 04/04-19

20 Kiírási szöveg Mennyezeti résbefúvó DSX-XXL-S típus befúvásra, alkalmas zárt álmennyezeti rendszerekbe vagy álmennyezeti panel fugába láthatatlan kialakítású beépítésre. Levegő kilépési irány utólag alulról állítható. Nyomásveszteség és zajszint minden lamellaállásnál azonos. Résbefúvó festett alumínium extrudált profilból, a légvezető elem színének megfelelően fekete (RAL 9005) vagy fehér (RAL 9010). Légvezető elem műanyagból, hasonló szín - RAL 9005 (fekete, -LS) (standard) vagy - RAL 9010 (fehér, -LW). Térfogatáram m³/h méterenként ha: 35 db(a) 40 db(a) DSX-XXL-S DSX-XXL-S DSX-XXL-S DSX-XXL-S Gyártmány: SCHAKO DSX-XXL-S-Z típus Tartozékok: - csatlakozó dobozzal (-ASK) horganyzott acéllemezből, valamint oldalsó csatlakozó csonkkal és felfüggesztő fülekkel. - frontoldalról állítható fojtótárcsával (-DK) a csatlakozócsonkban a légmennyiség szabályozására. - gumitömítéssel a csatlakozócsonkon (-GD). - hőszigeteléssel - belső (-li) - külső (-la) - végelemmel (-ES1) (alapesetben mellékelve szállítjuk), festett alumínium - RAL 9005 (fekete) ill. - RAL 9010 (fehér) - sarokelem 90 (-EW) (alapesetben mellékelve szállítjuk) - Kivitel (sorok száma) - 1 (1-soros) - 2 (2-soros) - 3 (3-soros) - 4 (4-soros) - Légvezető elem állás: - L II L, egy oldali vízszintes kifúvású balos - L II R, egy oldali vízszintes kifúvású jobbos - L III, váltakozó oldali vízszintes kifúvású (standard) - Hosszúság: mm mm mm - szalagkivitelben csatlakozó dobozzal (-ASK) és rejtett rögzítéssel (-VM) - csatlakozó doboz nélküli kivitel - vakelem (-BS) - átszellőző üzemmódhoz rögzítő szögacéllal (pár) (-BW) - Elszívó kivitel légvezető elemekkel. Gyártmány: SCHAKO DSX-XXL-S-A típus 04/04-20

21 A DSX-XXL-P típusú álmennyezeti befúvó befúvásra, álmennyezeti csatlakozó profillal, amely zárt álmennyezethez alkalmas. Levegő kilépési irány utólag alulról állítható. Nyomásveszteség és zajszint minden lamellaállásnál azonos. Résbefúvó alumínium profilból natúr színre eloxált E6/EV1 vagy festett, szín RAL 9010 (fehér). Légvezető elem műanyagból, hasonló szín - RAL 9005 (fekete, -LS) (standard) vagy - RAL 9010 (fehér, -LW). Térfogatáram m³/h méterenként ha: 35 db(a) 40 db(a): DSX-XXL-P DSX-XXL-P DSX-XXL-P DSX-XXL-P Gyártmány: SCHAKO DSX-XXL-P-Z típus Tartozékok: - csatlakozó dobozzal (-ASK) horganyzott acéllemezből, valamint oldalsó csatlakozó csonkkal és felfüggesztő fülekkel. - frontoldalról állítható fojtótárcsával (-DK) a csatlakozócsonkban a légmennyiség szabályozására. - gumitömítéssel a csatlakozó csonkon (-GD). - Hőszigeteléssel - belső (-li) - külső (-la) - végelemmel (ES2) (alapesetben rászerelés nélkül szállítjuk) - natúr színre eloxált alumíniumból (E6/EV1) - festett alumíniumból fehér (RAL 9010) - sarokelem 90 (-EW) (alapesetben mellékelve szállítjuk) - Kivitel (sorok száma) - 1 (1-soros) - 2 (2-soros) - 3 (3-soros) - 4 (4-soros) - Légvezető elem állás: - L II L, egy oldali vízszintes kifúvású balos - L II R, egy oldali vízszintes kifúvású jobbos - L III, váltakozó oldali vízszintes kifúvású (standard) - Hosszúság: mm mm mm - szalagkivitelben csatlakozó dobozzal (-ASK) és rejtett rögzítéssel (-VM) - csatlakozó doboz nélküli kivitel - vakelem (-BS) - átszellőző üzemmódhoz rögzítő szögacéllal (pár) (-BW) - Elszívó kivitel légvezető elemekkel. Gyártmány: SCHAKO DSX-XXL-P-A típus 04/04-21

22 A DSX-XXL-PA típusú mennyezeti résbefúvó befúvásra, álmennyezeti csatlakozó profillal, amely zárt álmennyezethez alkalmas. Levegő kilépési irány utólag alulról állítható. Nyomásveszteség és zajszint minden lamellaállásnál azonos. Résbefúvó alumínium profilból natúr színre eloxált E6/EV1 vagy festett, szín RAL 9010 (fehér). Légvezető elem műanyagból, hasonló szín - RAL 9005 (fekete, -LS) (standard) vagy - RAL 9010 (fehér, -LW). Térfogatáram m³/h méterenként ha: 35 db(a) 40 db(a): DSX-XXL-PA DSX-XXL-PA DSX-XXL-PA DSX-XXL-PA Gyártmány: SCHAKO DSX-XXL-PA-Z típus Tartozékok: - csatlakozó dobozzal (-ASK) horganyzott acéllemezből, valamint oldalsó csatlakozó csonkkal és felfüggesztő fülekkel. - frontoldalról állítható fojtótárcsával (-DK) a csatlakozócsonkban a légmennyiség szabályozására. - gumitömítéssel a csatlakozócsonkon (-GD). - Hőszigeteléssel - belső (-li) - külső (-la) - sarokelem 90 (-EW) (alapesetben mellékelve szállítjuk) - Kivitel (sorok száma) - 1 (1-soros) - 2 (2-soros) - 3 (3-soros) - 4 (4-soros) - Légvezető elem állás: - L II L, egy oldali vízszintes kifúvású balos - L II R, egy oldali vízszintes kifúvású jobbos - L III, váltakozó oldali vízszintes kifúvású (standard) - Hosszúság: mm mm mm - szalagkivitelben csatlakozó dobozzal (-ASK) és rejtett rögzítéssel (-VM) - csatlakozó doboz nélküli kivitel - vakelem (-BS) - átszellőző üzemmódhoz rögzítő szögacéllal (pár) (-BW) - Elszívó kivitel légvezető elemekkel. Gyártmány: SCHAKO DSX-XXL-PA-A típus 04/04-22

23 A DSX-XXL-PB típusú mennyezeti résbefúvó befúvásra, álmennyezeti csatlakozó profillal, amely zárt álmennyezetre alkalmas. Levegő kilépési irány utólag alulról állítható. Nyomásveszteség és zajszint minden lamellaállásnál azonos. Résbefúvó alumínium profilból natúr színre eloxált E6/EV1 vagy festett, szín RAL 9010 (fehér). Légvezető elem műanyagból, hasonló szín - RAL 9005 (fekete, -LS) (standard) vagy - RAL 9010 (fehér, -LW). Térfogatáram m³/h méterenként ha: 35 db(a) 40 db(a): DSX-XXL-PB DSX-XXL-PB DSX-XXL-PB DSX-XXL-PB Gyártmány: SCHAKO DSX-XXL-PB-Z típus Tartozékok: - csatlakozó dobozzal (-ASK) horganyzott acéllemezből, valamint oldalsó csatlakozó csonkkal és felfüggesztő fülekkel. - frontoldalról állítható fojtótárcsával (-DK) a csatlakozócsonkban a légmennyiség szabályozására. - gumitömítéssel a csatlakozócsonkon (-GD). - hőszigeteléssel - belső (-li) - külső (-la) - végelemmel (-ES3) (alapesetben rászerelés nélkül szállítjuk) - natúr színre eloxált alumínium (E6/EV1) - festett alumíniumból fehér (RAL 9010) - sarokelem 90 (-EW) (alapesetben mellékelve szállítjuk) - Kivitel (sorok száma) - 1 (1-soros) - 2 (2-soros) - 3 (3-soros) - 4 (4-soros) - Légvezető elem állás: - L II L, egy oldali vízszintes kifúvású balos - L II R, egy oldali vízszintes kifúvású jobbos - L III, váltakozó oldali vízszintes kifúvású (standard) - Hosszúság: mm mm mm - szalagkivitelben csatlakozó dobozzal (-ASK) és rejtett rögzítéssel (-VM) - csatlakozó doboz nélküli kivitel - vakelem (-BS) - átszellőző üzemmódhoz rögzítő szögacéllal (pár) (-BW) - Elszívó kivitel légvezető elemekkel. Gyártmány: SCHAKO DSX-XXL-PB-A típus 04/04-23
