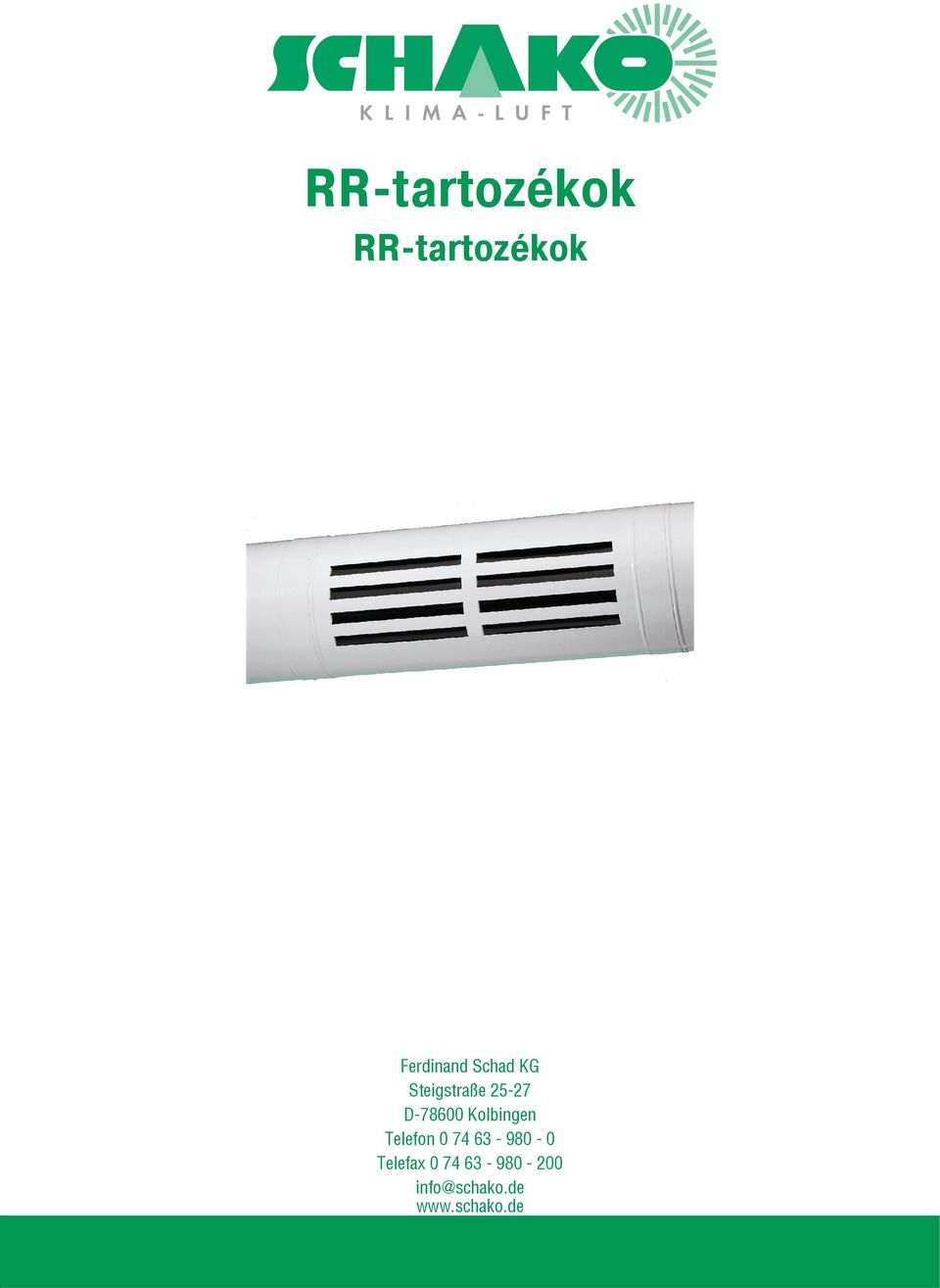

1 RRtartozékok RRtartozékok Ferdinand Schad KG Steigstraße 2527 D78600 Kolbingen Telefon Telefax info@schako.de

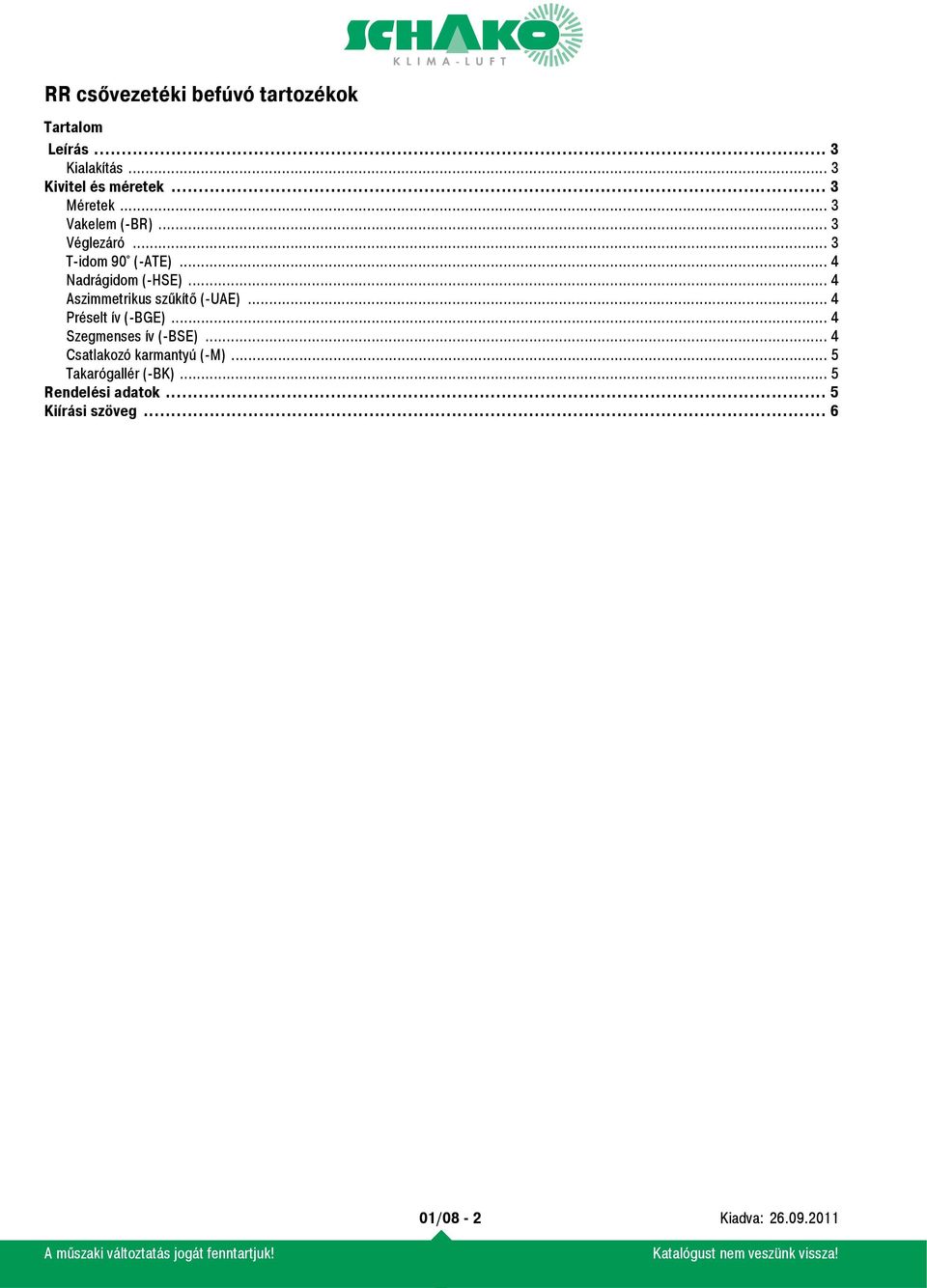

2 RR csővezetéki befúvó tartozékok Tartalom Leírás... 3 Kialakítás... 3 Kivitel és méretek... 3 Méretek... 3 Vakelem (BR)... 3 Véglezáró... 3 Tidom 90 (ATE)... 4 Nadrágidom (HSE)... 4 Aszimmetrikus szűkítő (UAE)... 4 Préselt ív (BGE)... 4 Szegmenses ív (BSE)... 4 Csatlakozó karmantyú (M)... 5 Takarógallér (BK)... 5 Rendelési adatok... 5 Kiírási szöveg /08 2

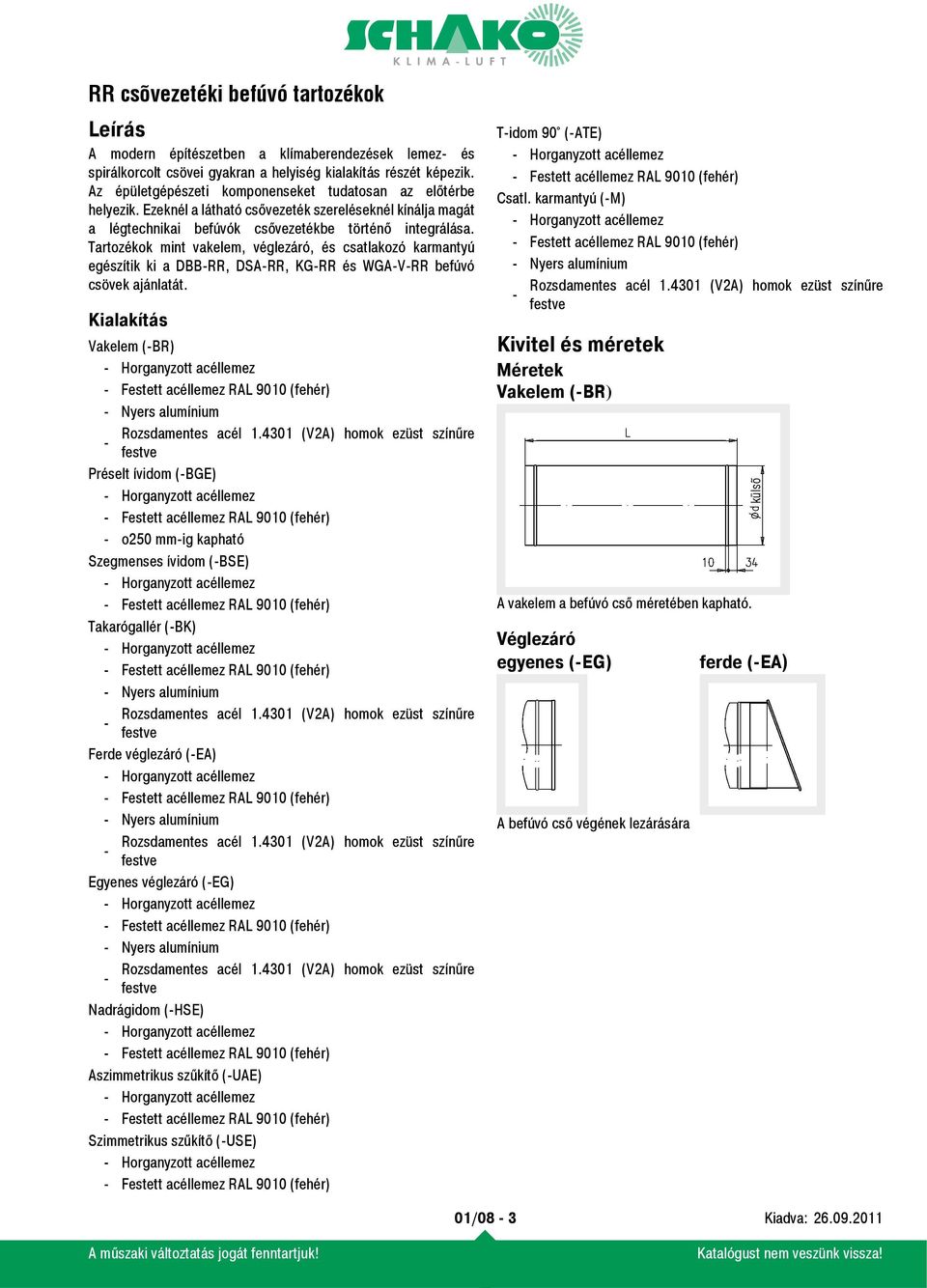

3 Leírás A modern építészetben a klímaberendezések lemez és spirálkorcolt csövei gyakran a helyiség kialakítás részét képezik. Az épületgépészeti komponenseket tudatosan az előtérbe helyezik. Ezeknél a látható csővezeték szereléseknél kínálja magát a légtechnikai befúvók csővezetékbe történő integrálása. Tartozékok mint vakelem, véglezáró, és csatlakozó karmantyú egészítik ki a DBBRR, DSARR, KGRR és WGAVRR befúvó csövek ajánlatát. Kialakítás Vakelem (BR) Préselt ívidom (BGE) o250 mmig kapható Szegmenses ívidom (BSE) Takarógallér (BK) Ferde véglezáró (EA) Egyenes véglezáró (EG) Nadrágidom (HSE) Aszimmetrikus szűkítő (UAE) Szimmetrikus szűkítő (USE) Tidom 90 (ATE) Csatl. karmantyú (M) Kivitel és méretek Méretek Vakelem (BR) A vakelem a befúvó cső méretében kapható. Véglezáró egyenes (EG) A befúvó cső végének lezárására külsõ ferde (EA) 01/08 3

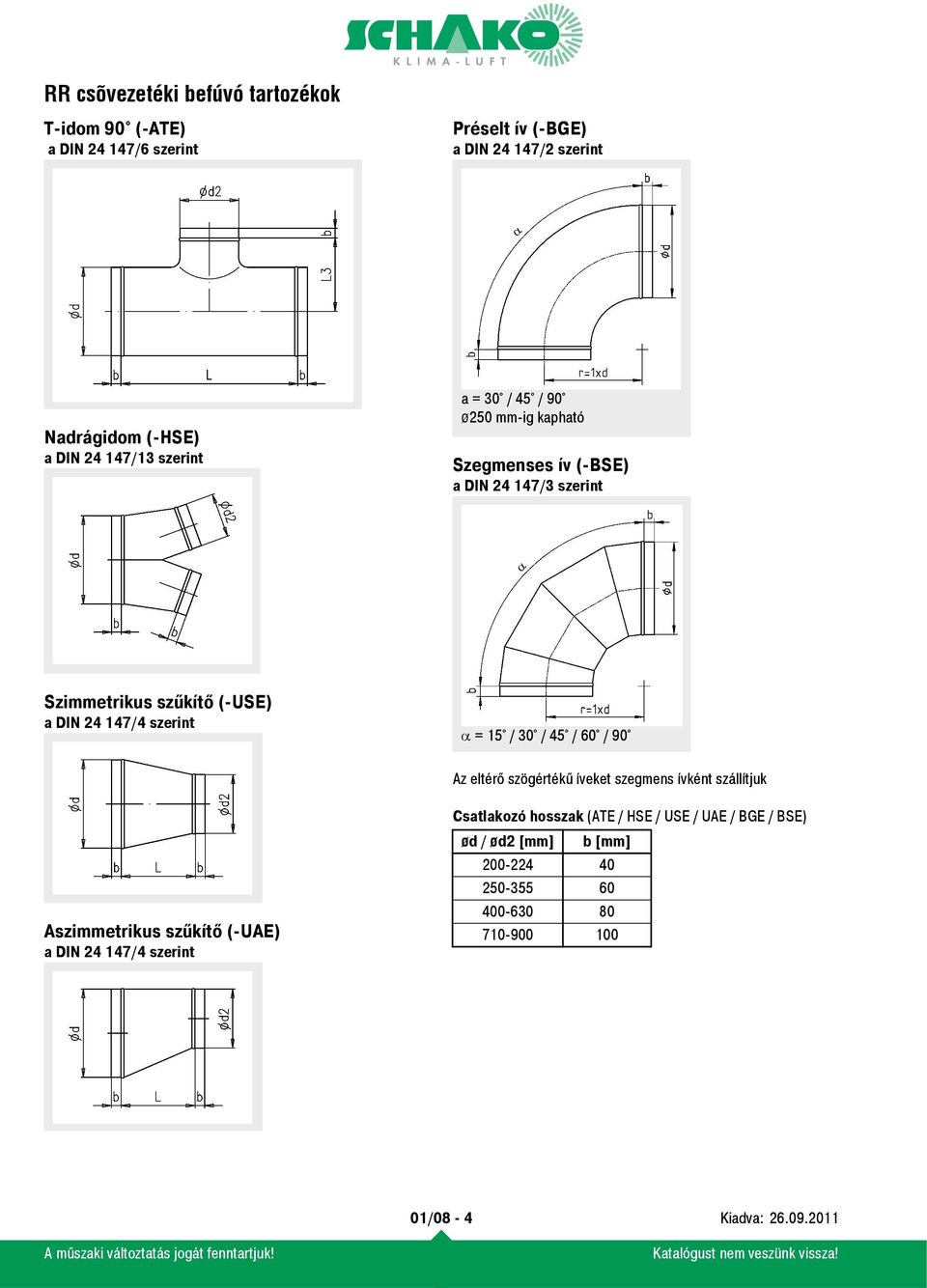

4 Tidom 90 (ATE) a DIN /6 szerint Préselt ív (BGE) a DIN /2 szerint Nadrágidom (HSE) a DIN /13 szerint a = 30 / 45 / 90 ø250 mmig kapható Szegmenses ív (BSE) a DIN /3 szerint Szimmetrikus szűkítő (USE) a DIN /4 szerint = 15 / 30 / 45 / 60 / 90 Az eltérő szögértékű íveket szegmens ívként szállítjuk Aszimmetrikus szűkítő (UAE) a DIN /4 szerint Csatlakozó hosszak (ATE / HSE / USE / UAE / BGE / BSE) ød / ød2 [mm] b [mm] /08 4

5 Csatlakozó karmantyú (M) Befúvó csőnek befúvó csőhöz történő csatlakoztatására: a = 68 mm (standard) Befúvó csőnek DIN tartozékokhoz történő csatlakoztatására. ød = : a = 74 mm ød = : a = 94 mm ød = : a = 114 mm ød = : a = 134 mm Rendeléskor az "a" méretet meg kell adni. Megadása nélkül a standard a = 68 mm mérettel szállítjuk. A maximális szállatható méret 170 mm. A csatlakozó karmantyú nem légtömör csatlakozása a csőnek. A légtömör csatlakozást a hlyszínen kell biztosítani vagy felár ellenében ajakos gumitömítéssel (GD) kell rendelni. Takarógallér (BK) Rögzítés helyszínen külsõ Rendelési adatok Vakelem BR Tidom 90 ATE Csatlakozó karmantyú M szimmetrikus USE egyenes EG Szűkítő Véglezáró Ív aszimmetrikus UAE ferde EA Nadrágidom HSE Takarógallér BK préselt BGE kapható ø 250mmig Szegmens BSE 01/08 5

6 Kiírási szöveg Vakelem (BR), a következőkből áll: Ív préselt (BGE) (kapható ø250 mmig) Szegmens (BSE) a következőkből áll: Takarógallér (BK), következőkből áll: rozsdamentes acél (V2A) homokezüst színre Véglezáró egyenes (EG) ferde (EA) a következőkből áll: rozsdamentes acél (V2A) homokezüst színre Nadrágidom (HSE), következőkből áll: Szűkítő szimmetrikus (USE) aszimmetrikus (UAE) a következőkből áll: Tidom 90 (ATE), következőkből áll: Csatlakozó karmantyú (M) a következőkből áll: Rozsdamentes acél 1,4301 (V2A) 01/08 6
