Mennyezeti örvénybefúvó DQJA / DQJR típus

Átírás

1 Mennyezeti örvénybefúvó DQJA / DQJR típus Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Tartalom Leírás...3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Rögzítés... 3 Kivitel és méretek...4 Méretek... 4 Tartozékok, méretek... 5 Műszaki adatok...6 Nyomásesés és zajszint... 6 További adatok... 6 Jelmagyarázat...6 Rendelési adatok...7 Kiírási szöveg /07-2

3 Leírás A DQJA / DQJR mennyezeti örvénybefúvók kifejezetten álmennyezeti raszterekbe történő beépítésre lett kifejlesztve. Az alkalmazási területe elsősorban a legfeljebb 12 légcserét igénylő komfort zónák. Ellentétben a szokásos örvénybefúvókkal, a légterelő lamellák utólag is állíthatók. A vízszintes légterelő lamellák állításával a légsugár vezetés függőleges irányba terelhető. Így a függőleges irányú sugárleválasztás a mennyezetről is felgyorsítható. Gyárilag a vízszintes irányú sugárvezetés van beállítva. Felár ellenében a csatlakozó doboz csonkjába térfogatáram mérő berendezést lehet integrálni. A térfogatáram mérő berendezés pontossága ± 5% ha a csonkban lévő sebesség 2-5 m/s között van és az egyenes hozzááramlás min. 1 D. A mérés beépített befúvóval történik. A fojtótárcsán keresztül minden egyes befúvón gyorsan és pontosan beállítható a kívánt térfogatáram. Az SRK típusú csatlakozó dobozoknál a szabályozó állításához a frontlapot le kell szerelni. Alternatívaként felár ellenében zsinóros állítást is lehet rendelni, amellyel a szabályozót a frontlap beszerelt állapotában is lehet a helyiségből állítani. Lamella beállítási lehetőségek és csavaros szerelés (SM) Alapesetven minden lamella 2-es lamellaállásban szállított. Lamella állás 1 DQJA Lamella állás 2 DQJR Kialakítás Frontlap - festett acéllemez RAL 9010 (fehér) - festett acéllemez, eltérő RAL-színben (felár ellenében) Lamellák - műanyag RAL 9010 (fehér) vagy RAL 9005 (fekete) - festett alumínium a frontlap RAL színbében (a lamellák utólag nem állíthatók) Kivitel DQJA DQJR Tartozékok - négyzetes előlap - kerek előlap Csatlakozódoboz (-SRK) - horganyzott acéllemez Csatlakozó csonk (-AS) - horganyzott acéllemez RAL 9005 (fekete) színben, flexicső csatlakozáshoz Ajakos gumitömítés (-GD) - speciális gumi Fojtótárcsa (-DK) - fojtótárcsa horganyzott acéllemezből - fojtótárcsa rögzítés műanyagból - zsinóros állítással (-SZV) (felár ellenében) Térfogatáram-mérő egység (-VME) - tartó horganyzott acéllemezből - mérőcsonk műanyagból - csatlakozók alumíniumból Szigetelés belül (-Ii) - hőszigetelés a csatlakozó doboz belső oldalán Szigetelés kívül (-Ia) - hőszigetelés a csatlakozó doboz oldalán Rögzítés Csavaros rögzítés (-SM) - SRK típusú csatlakozódobozzal nem lehetséges, csavarral kell biztosítani a helyszínen Rejtett rögzítés (-VM) - kizárólag SRK csatlakozódobozzal lehetséges 05/07-3

4 Kivitel és méretek Méretek DQJA-Z és DQJR-Z, SRK-Z dobozzal (befúvásra) helyszíni DQJA-A és DQJR-A, SRK-A dobozzal (elszívásra) helyszíni Járatos méretek NW øa økd E KH ød h TH /07-4

5 Tartozékok-méretek (felár ellenében): Fojtótárcsa (-DK) zsinóros állítással (-SZV) Térfogatáram-mérő egység (-VME) Csatlakozó csonk (-AS) flexibilis csőhöz Járatos méretek DQJA-AS és DQJR-AS NW øa øf øe øk AL = függesztő fülek X részlet ajakos gumitömítés (-GD) Szigetelés SRK-hoz Y részlet belső (-Ii) (-Ia) 05/07-5

6 Műszaki adatok Nyomásesés és zajszint További adatok Minimális távolság és max. térfogatáram: A megadott értékek max. 12-szeres légcsere esetén érvényesek két befúvó között. A max. hőmérséklet különbség Δt - 10 K. Ha a választott légcsere, illetve a hőmérséklet különbség nagyobb ennél, a komfort feltételek túllépik a DIN EN szabványba foglaltakat. Jelmagyarázat A min (m) = Minimális távolság két befúvó között RH (m) = Belmagasság KH (m) = Fejmagasság V max (m³/h) = Maximális térfogatáram Δp t (Pa) = Nyomásveszteség V ZU (m³/h) = Befújt légmennyiség V ZU [l/s] = Befújt légmennyiség L WA [db(a)] = A súlyozású hangteljesítményszint ρ (kg/m³) = Sűrűség NW (mm) = Névleges átmérő 05/07-6

7 Rendelési adatok Örvénybefúvó DQJA típus Örvénybefúvó DQJR típus befúvás -Z elszívás -A lamellák műanyagból RAL 9010 (fehér) színben -LW lamellák műanyagból, RAL 9005 (fekete) színben -LS lamellák Alumínium homok ezüst színűre -LA NW csavaros rögzítéssel -SM (SRK dobozzal nem lehetséges) Rejtett rögzítés -VM (kizárólag SRK dobozzal) Rendelési példa: DQJA-Z-LS-185-VM-SRK-DK Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 05/07-7

8 Tartozékok: Csatlakozó doboz SRK-típus befúvás -Z elszívás -A fojtótárcsa nélkül - fojtótárcsával -DK zsinóros állítás nélkül - zsinóros állítással -SZV (felár ellenében) térfogatáram mérő berendezés nélkül - térfogatáram mérő berendezéssel -VME állító zsinór szigeteléssel belső -Ii szigeteléssel -Ia Csatlakozó csonk flexibilis csőhöz 05/07-8

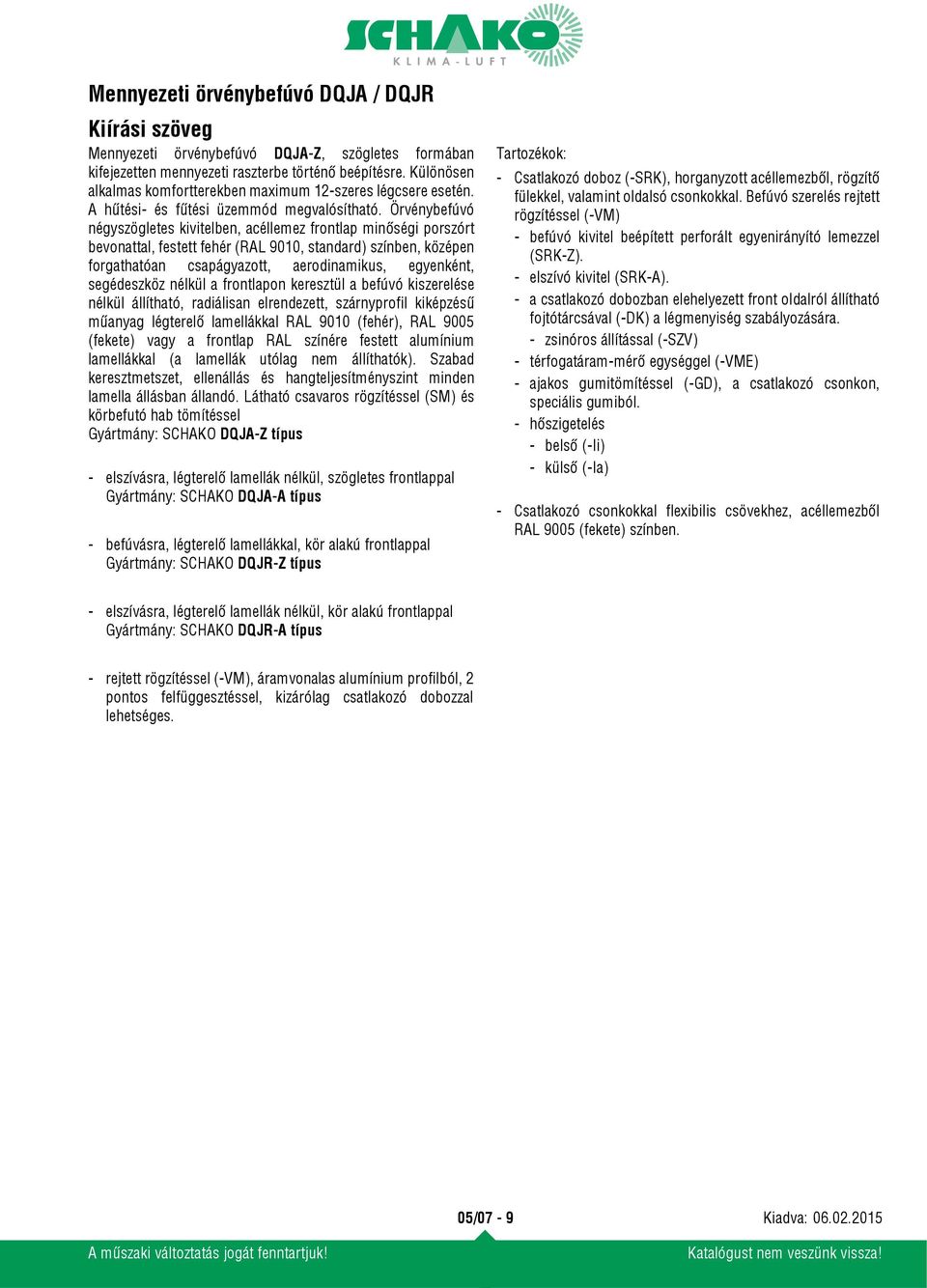

9 Kiírási szöveg Mennyezeti örvénybefúvó DQJA-Z, szögletes formában kifejezetten mennyezeti raszterbe történő beépítésre. Különösen alkalmas komfortterekben maximum 12-szeres légcsere esetén. A hűtési- és fűtési üzemmód megvalósítható. Örvénybefúvó négyszögletes kivitelben, acéllemez frontlap minőségi porszórt bevonattal, festett fehér (RAL 9010, standard) színben, középen forgathatóan csapágyazott, aerodinamikus, egyenként, segédeszköz nélkül a frontlapon keresztül a befúvó kiszerelése nélkül állítható, radiálisan elrendezett, szárnyprofil kiképzésű műanyag légterelő lamellákkal RAL 9010 (fehér), RAL 9005 (fekete) vagy a frontlap RAL színére festett alumínium lamellákkal (a lamellák utólag nem állíthatók). Szabad keresztmetszet, ellenállás és hangteljesítményszint minden lamella állásban állandó. Látható csavaros rögzítéssel (SM) és körbefutó hab tömítéssel Gyártmány: SCHAKO DQJA-Z típus - elszívásra, légterelő lamellák nélkül, szögletes frontlappal Gyártmány: SCHAKO DQJA-A típus - befúvásra, légterelő lamellákkal, kör alakú frontlappal Gyártmány: SCHAKO DQJR-Z típus Tartozékok: - Csatlakozó doboz (-SRK), horganyzott acéllemezből, rögzítő fülekkel, valamint oldalsó csonkokkal. Befúvó szerelés rejtett rögzítéssel (-VM) - befúvó kivitel beépített perforált egyenirányító lemezzel (SRK-Z). - elszívó kivitel (SRK-A). - a csatlakozó dobozban elehelyezett front oldalról állítható fojtótárcsával (-DK) a légmenyiség szabályozására. - zsinóros állítással (-SZV) - térfogatáram-mérő egységgel (-VME) - ajakos gumitömítéssel (-GD), a csatlakozó csonkon, speciális gumiból. - hőszigetelés - belső (-Ii) - (-Ia) - Csatlakozó csonkokkal flexibilis csövekhez, acéllemezből RAL 9005 (fekete) színben. - elszívásra, légterelő lamellák nélkül, kör alakú frontlappal Gyártmány: SCHAKO DQJR-A típus - rejtett rögzítéssel (-VM), áramvonalas alumínium profilból, 2 pontos felfüggesztéssel, kizárólag csatlakozó dobozzal lehetséges. 05/07-9
