1 Esővédő zsalu ALAS-F 125 Ferdinand Schad KG Steigstraße D Kolbingen Telefon: +49 (0) Fax: +49 (0) info@schako.de

2 Tartalom Leírás...3 Kialakítás... 3 Tartozékok... 3 Kivitel és méretek...3 Méretek... 3 Tartozékok-méretek... 5 Műszaki adatok...5 Nyomásveszteség és zaj... 5 Szabad keresztmetszet m2-ben... 5 Jelmagyarázat...6 Rendelési adatok...6 Kiírási szöveg /02-2

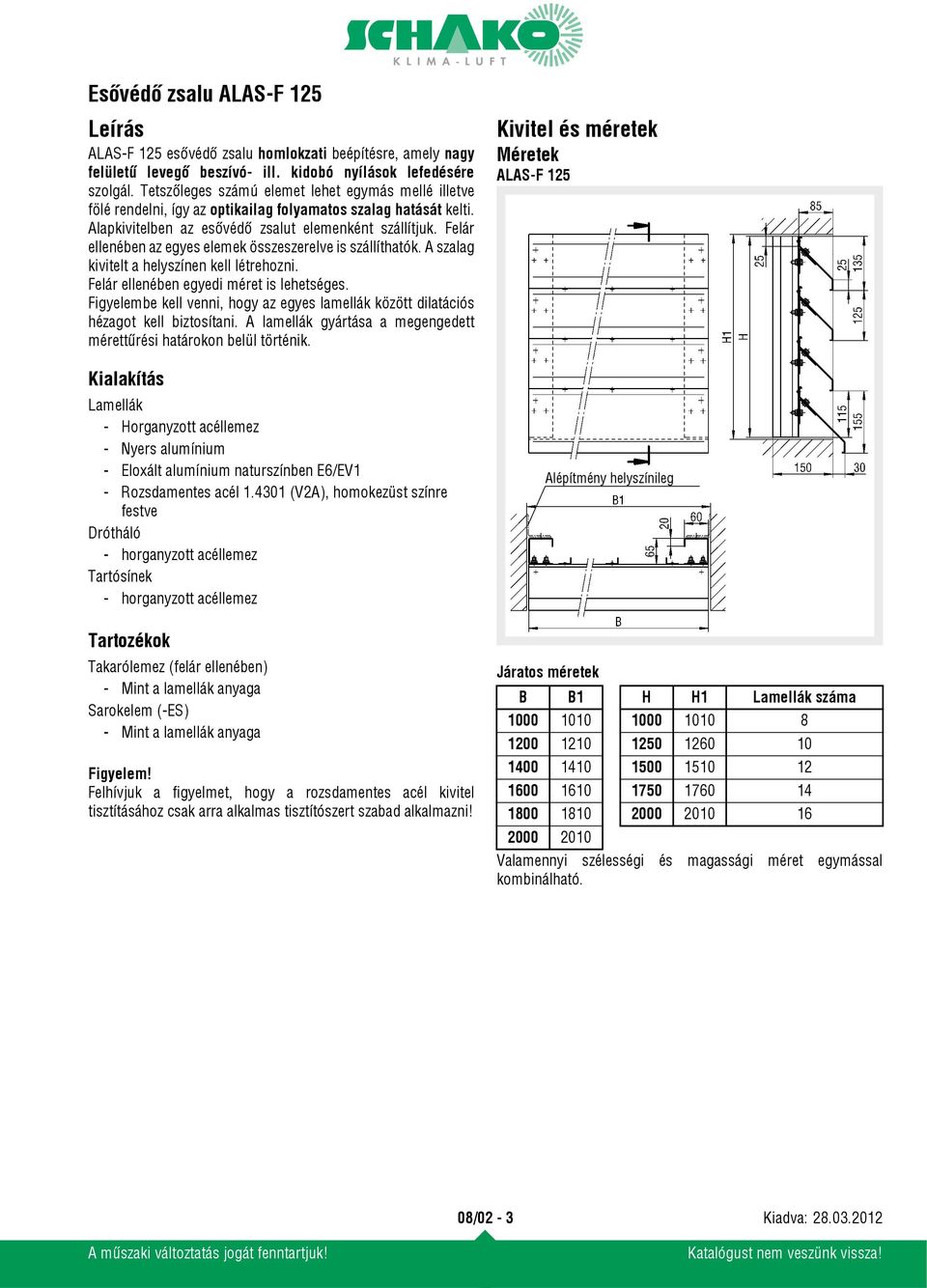

3 Leírás ALAS-F 125 esővédő zsalu homlokzati beépítésre, amely nagy felületű levegő beszívó- ill. kidobó nyílások lefedésére szolgál. Tetszőleges számú elemet lehet egymás mellé illetve fölé rendelni, így az optikailag folyamatos szalag hatását kelti. Alapkivitelben az esővédő zsalut elemenként szállítjuk. Felár ellenében az egyes elemek összeszerelve is szállíthatók. A szalag kivitelt a helyszínen kell létrehozni. Felár ellenében egyedi méret is lehetséges. Figyelembe kell venni, hogy az egyes lamellák között dilatációs hézagot kell biztosítani. A lamellák gyártása a megengedett mérettűrési határokon belül történik. Kialakítás - Horganyzott acéllemez - Nyers alumínium - Eloxált alumínium naturszínben E6/EV1 - Rozsdamentes acél (V2A), homokezüst színre festve Drótháló - horganyzott acéllemez Tartósínek - horganyzott acéllemez Tartozékok Takarólemez (felár ellenében) - Mint a lamellák anyaga Sarokelem (-ES) - Mint a lamellák anyaga Figyelem! Felhívjuk a figyelmet, hogy a rozsdamentes acél kivitel tisztításához csak arra alkalmas tisztítószert szabad alkalmazni! Kivitel és méretek Méretek ALAS-F 125 Alépítmény helyszínileg Járatos méretek B B1 H H1 száma Valamennyi szélességi és magassági méret egymással kombinálható. 08/02-3

4 Szalag kivitel szélességben osztva (B > 2000 mm) Szállítási terjedelem magasságban osztva (H > 2000 mm) A homlokzati esővédő zsaluk összeszerelésekor ügyelni kell a tágulási hézagokra. Az ALAS-F 125 típusú esővédő zsalu 2000 mm szélesség / magasság tartományban egy darabból készül és szalag kivitelként bármely szélesség / magasság összeállítható mm magasság felett az alépítményt széterhelésre is méretezni kell. Egyedi magasságnál változik a zárólamella túlnyúlása. Ezáltal a beépítő nyílásnál takarólemezre (felár ellenében) lehet szükség. A fenti pozíciószámokkal ellátott elemek tartoznak a szállítási terjedelembe: 1 Tartósín balos (acéllemez) 1a Tartósín jobbos (acéllemez) 2 Lamella (acéllemez, alumínium vagy rozsdamentes acél) Zárólamella (acéllemez, alumínium vagy rozsdamentes 2a acél) 3 Csavarok M8 x 10 (horganyzott acél) 4 Drótháló (horganyzott acél) 5 Rögzítő szögvas a madárvédő rácshoz (acéllemez) 6 Pop szegecsek 7 Tartó szögvas (horganyzott acéllemez) 8 Csavarok M8 x 10 anyával Beépítési útmutatás: Az ALAS-F 125 típusú esővédő zsalu gyárilag előszerelt rögzítési pontjai a falnyílás belső oldalán keresztül elérhetők. 08/02-4

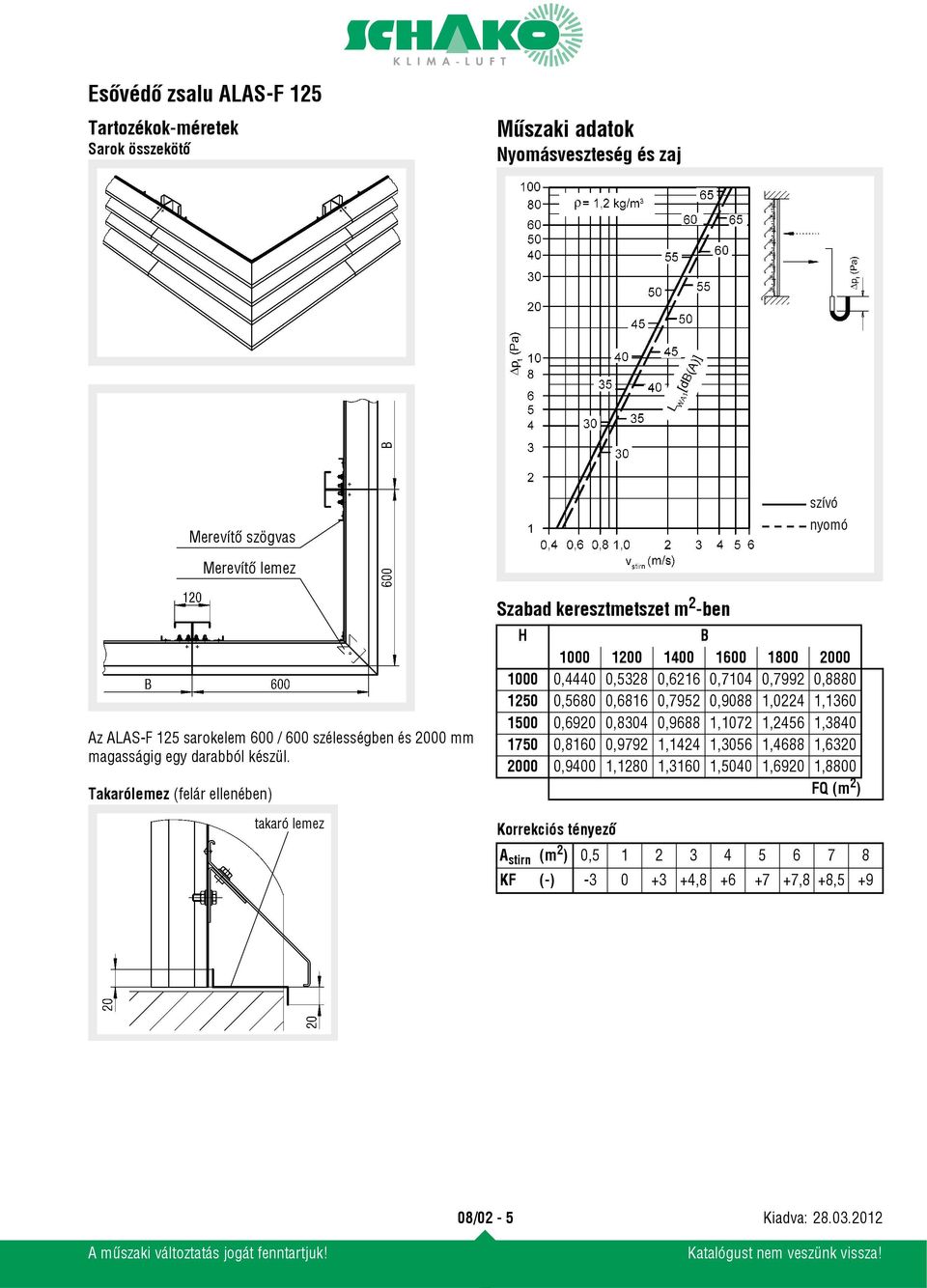

5 Tartozékok-méretek Sarok összekötő Műszaki adatok Nyomásveszteség és zaj szívó Merevítő szögvas nyomó Merevítő lemez Szabad keresztmetszet m 2 -ben Az ALAS-F 125 sarokelem 600 / 600 szélességben és 2000 mm magasságig egy darabból készül. Takarólemez (felár ellenében) takaró lemez H B ,4440 0,5328 0,6216 0,7104 0,7992 0, ,5680 0,6816 0,7952 0,9088 1,0224 1, ,6920 0,8304 0,9688 1,1072 1,2456 1, ,8160 0,9792 1,1424 1,3056 1,4688 1, ,9400 1,1280 1,3160 1,5040 1,6920 1,8800 FQ (m 2 ) Korrekciós tényező A stirn (m 2 ) 0, KF (-) , ,8 +8, /02-5

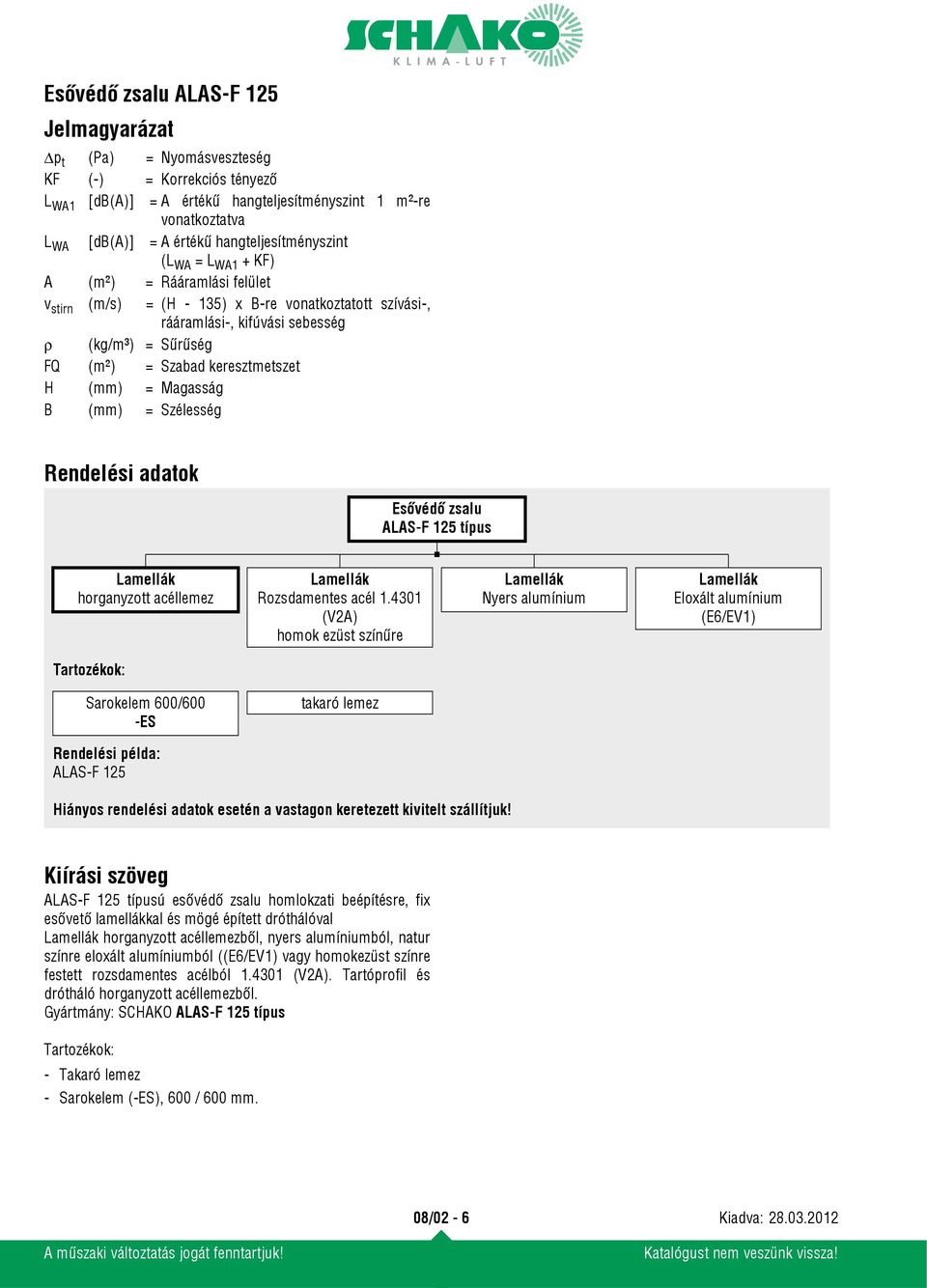

6 Jelmagyarázat Δp t (Pa) = Nyomásveszteség KF (-) = Korrekciós tényező L WA1 [db(a)] = A értékű hangteljesítményszint 1 m²-re vonatkoztatva L WA [db(a)] = A értékű hangteljesítményszint (L WA = L WA1 + KF) A (m²) = Rááramlási felület v stirn (m/s) = (H - 135) x B-re vonatkoztatott szívási-, rááramlási-, kifúvási sebesség ρ (kg/m³) = Sűrűség FQ (m²) = Szabad keresztmetszet H (mm) = Magasság B (mm) = Szélesség Rendelési adatok Esővédő zsalu ALAS-F 125 típus horganyzott acéllemez Rozsdamentes acél (V2A) homok ezüst színűre Nyers alumínium Eloxált alumínium (E6/EV1) Tartozékok: Sarokelem 600/600 -ES takaró lemez Rendelési példa: ALAS-F 125 Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! Kiírási szöveg ALAS-F 125 típusú esővédő zsalu homlokzati beépítésre, fix esővető lamellákkal és mögé épített dróthálóval horganyzott acéllemezből, nyers alumíniumból, natur színre eloxált alumíniumból ((E6/EV1) vagy homokezüst színre festett rozsdamentes acélból (V2A). Tartóprofil és drótháló horganyzott acéllemezből. Gyártmány: SCHAKO ALAS-F 125 típus Tartozékok: - Takaró lemez - Sarokelem (-ES), 600 / 600 mm. 08/02-6
