1 Tányérszelep SVZ / SVA Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Tartalom Leírás... 3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Rögzítés... 3 Kivitelek és méretek... 4 Méretek... 4 Tartozék, méretek... 5 Műszaki adatok... 6 Nyomásveszteség és zajszint... 6 Jelmagyarázat... 8 Kiírási szöveg /20-2

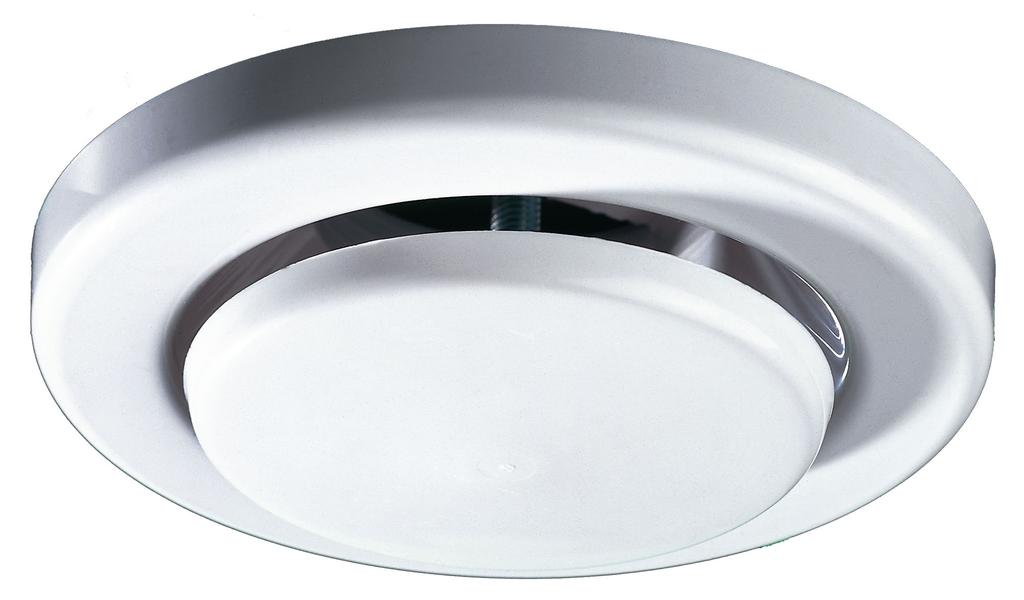

3 Leírás Acéllemezből készült tányérszelep befúvó- és elszívó berendezésekhez. A tányérszelep egy körbefutó szivacstömítéssel rendelkezik, mely tökéletes felfekvést, valamint egy biztonságosabb tömítést biztosít. A tányérszelepet az egyszerűbb szerelés érdekében beépítő kerettel szállítjuk. Ezt a beépítőkeretet középen egy csavarrögzítéssel erősítik a mennyezethez. A tányérszelep bajonett zárral rögzíthető a beépítő kerethez. A kívánt légmennyiség beállításához a szeleptányért el kell forgatni. A beállított légmennyiség egy kontra-anyával biztosított. A befúvó tányérszelepeknél a szeleptányérba egy betétet helyeztek el a halk légvezetés céljából. A rengésbiztos kivitelű SVA típusú tányérszelep alkalmas óvóhelyeknél történő használatra. Kialakítás Beépítő gyűrű - műanyag, hasonló színben RAL 9010 (fehér), 150-es méretig - horganyzott acéllemez Takarókeret - festett acéllemez RAL 9010 (fehér) Menetes orsó - acél Szeleptányér - festett acéllemez RAL 9010 (fehér) Szeleptányér betét (csak SVZ) - horganyzott acéllemez Kivitel SVZ SVA - Befúvás - Elszívás Tartozékok Panel-takarólap (-PA) - festett acélemez RAL 9010 (fehér) beépítőgyűrűvel Nyeregidom (-SA) - horganyzott acéllemez beépítőgyűrűvel Rögzítés Csavaros rögzítés (-SM) - a beépítőkeret a takarólaphoz rögzítve 05/20-3

4 Kivitel és méretek Méretek SVZ (befúvás) SVA (elszívás) Szeleptányérbetét Réstávolság Réstávolság Beépítő gyűrű Járatos méretek SVZ / SVA NW øa øb øs øe Beépítő gyűrűk szállítható méretei NW ød ød1 H acél műanyag acél műanyag acél műanyag /20-4

5 Tartozékok, méretek Panel-takarólap (-PA) Nyeregidom (-SA) Süllyesztés lencsefejű lemezcsavar részére DIN ISO 7051 ST 3,9 Járatos méretek NW A ørd ød /20-5

6 Műszaki adatok Nyomásveszteség és zajszint SVZ 100 SVZ 200 SVZ 150 / 160 Befúvás 05/20-6

7 SVA 100 SVA 200 SVA 150 / 160 Elszívás 05/20-7

8 Jelmagyarázat V ZU (m³/h) = Befújt légmennyiség V ZU [l/s] = Befújt légmennyiség V AB (m³/h) = Elszívott légmennyiség V AB [l/s] = Elszívott légmennyiség x (mm) = Réstávolság Δp t (Pa) = Nyomásveszteség L WA [db(a)] = A súlyozású hangteljesítményszint δ (kg/m³) = Sűrűség NW (mm) = Névleges átmérő Kiírási szöveg Tányérszelep befúvásra. festett RAL 9010 (fehér) acéllemez előlapból és körbefutó szivacstömítésből áll. Műanyag betéttel az állítható acéllemez szeleptányérban festett RAL9010 (fehér) a légmennyiség szabályzásához. Kontraanya a légmennyiség beállítás rögzítéséhez, valamint menetes orsó horganyzott acélból. Beépítő gyűrű műanyagból 150-es méretig RAL 9010 (fehér)-hez hasonló színben, 160-as mérettől horganyzott acéllemezből, bajonett zárral. Gyártmány: SCHAKO SVZ típus - Tányérszelep elszívásra állítható szeleptányérral, betét nélkül. Gyártmány: SCHAKO SVA típus - Rengésbiztos kivitel óvóhelyeknél történő alkalmazásra. Tartozékok: - Panel-takarólap (-PA) festett acéllemezből RAL9010 (fehér), beépített beépítő gyűrűvel, horganyzott acéllemezből. - Nyeregidom (-SA) beépítő gyűrűvel, horganyzott acéllemezből. 05/20-8
