1 Befúvó ZMD Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Tartalom Leírás... 3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Rögzítés... 3 Kivitel és méretek... 4 Légsugárvezetés... 4 Méretek... 5 Tartozékok, méretek... 5 Műszaki adatok... 6 Nyomásveszteség és zajszint... 6 Maximális sugárvég sebesség... 7 Kritikus sugárút... 8 Maximális behatolási mélység... 8 Hőmérsékleti és indukciós viszonyok... 9 További adatok...10 Akusztikai adatok...13 Jelmagyarázat...14 Kiírási szöveg /17-2

3 Leírás A ZMD típusú univerzális befúvó a fokozatmentesen állítható vető- ill. terítő irányú befúvási lehetőségével sokoldalúan alkalmazható szinte bárhol, magas csarnokok, nagy hőterhelésű helyiségek stb. szellőztetésére. Alkalmazható minden klímarendszerben. Bármely mennyezeti rendszerbe beépíthető. A ZMD befúvófej több soros nyílással rendelkezik, amelyek egymással szoros összefüggésben működnek. Az elülső nyílások egy fojtótárcsa segítségével részben vagy teljesen elzárhatók. A légmennyiség szabályozás fokozatmentesen történik a befúvó fej betolásával. A befúvó fej nyílásain keresztül csillag alakban lép be a levegő. A belépő légsugarak között alacsonyabb nyomású zónák jönnek létre, ezekbe a helyiség levegője gyorsan beáramlik. Ez különösen hatásos és gyors levegő keveredést eredményez. Ez az erős indukciós hatás nagy hőmérséklet különbségű, huzatmentes üzemet tesz lehetővé a tartózkodási zónában. Előnyök: - nagy indukció - a befújt levegősugár hosszának növelése vagy rövidítése az állítótárcsa segítségével. - a légmennyiség szabályozása a befúvófej betolásának lehetőségével - a nagy nyomásesés jobb légmennyiség elosztást tesz lehetővé - stabil légsugár Kivitel ZMD-100 ZMD-150 Tartozékok Beépítő csonk (I) mennyezeti beépítésre - festett acéllemez RAL 9010 (fehér) Beépítő csonk (II) csővezetékre - horganyzott acéllemez Beépítő csonk (III) légcsatornára - horganyzott acéllemez Rögzítés Csavaros rögzítéssel (SM) - standard, beépítő csonk nélkül a szerelés nem lehetséges - csavarokat a helyszínen kell biztosítani. Kialakítás Takarógyűrű - festett acéllemez RAL 9010 (fehér) Befúvó fej - polisztirol 475 K, RAL 9010-hez hasonló, nehezen éghető 05/17-3

4 Kivitel és méretek Légsugárvezetés Széles sugár állás Minimális beállítás Állítótárcsa Vetősugár állás Normál beállítás: maximális Ha a fúvókákkal csökkenteni kell a légmennyiséget, vagyis növelni a nyomásesést, azt az oldalsó csavar kicsavarása után a befúvó fej betolásával lehet megtenni, ameddig a lyukak fedésbe nem kerülnek (minimális beállítás). A nyomásveszteség értéke a diagramban látható. Fojtáskor megnő a zajszint. Vetősugár beállításkor az állítótárcsát ki kell nyitni és a vezető gyűrűt el kell távolítani. Huzat jelenség esetén vagy ha a diagramban megadott értékek túl magasak, az állítótárcsával csökkenteni kell a sugarat. Ezáltal szélesebb lesz a sugár vagyis csökkenthető a sugárvég sebesség. Bezárt állapotban a terített sugár jön létre. Maximális beállítás Szabadon befüggesztett ZMD befúvó fej esetén előnyös, ha alkalmazunk egy ø490mm tárcsát, így elérhető a példában szereplő "álmennyezeti" hatás. A tárcsa segítségével a levegő a Coanda hatás elvén vízszintesen terül el. Beépítés raszter mennyezetbe mennyezet Raszter ZMD Állítótárcsa 05/17-4

5 Méretek I kivitel (mennyezeti beépítésre) Tartozékok, méretek Sugárvezetés (Sugár leárnyékolás) Vezetőgyűrű csak terítő sugár esetén Dugasz, oszlopok, falak stb. leárnyékolására Csavaros rögzítés Állítótárcsa Oszlop Takarógyűrű II kivitel (csőbe építéshez) Csőátmérő Dugasz, oszlopok, falak stb. leárnyékolására Kivágás 1 rész csak takarótárcsával szállítva Takarótárcsa II A kivitel ø csőhöz II B kivitel ø csőhöz II C kivitel ø csőhöz III (légcsatornába építéshez) Kivágás 1 rész csak lemeztárcsával szállítható Lemeztárcsa A lemeztárcsa külön szállítva és szereléskor a beépítő csonkhoz lemezcsavarral rögzíthető. Lemeztárcsa utólag nem szerelhető fel, mivel a II és III standard kivitelnél az 1 rész nincs ráépítve. Járatos méretek ZMD Névleges méret øa øe øf øf1 H H1 L M Rendeléskor figyelni kell arra, hogy az I, II vagy III kivitelű ZMD szerelése beépítő csonkkal vagy helyszíni csatlakozó csonkkal történik. Csonk nélkül a szerelés nem lehetséges! 05/17-5

6 Műszaki adatok Nyomásveszteség és zajszint ZMD-100 széles sugár (max.) ZMD-150 vetősugár (min.) Hangteljesítményszint ZMD-150 Össznyomás veszteség ZMD-150 vetősugár (max.) ZMD vetősugár max ZMD vetősugár min. Az értékek flexibilis csatlakozás esetén érvényesek. Nyomócsatorna csatlakozásnál az értékek kb. 4 db-vel csökkennek. Relatív hangteljesítményszint különbség RS Hz ZMD-150 vetősugár >600m 3 /h max. <600m 3 /h ZMD-150 vetősugár min /17-6

7 Maximális sugárvég sebesség ZMD-100 széles sugár (max.) ZMD-150 hűtés V=200 (m 3 /h) ZMD-150 hűtés V=300 (m 3 /h) ZMD-150 hűtés V=100 (m 3 /h) ZMD-150 izoterm vetőtávolság (max.) 05/17-7

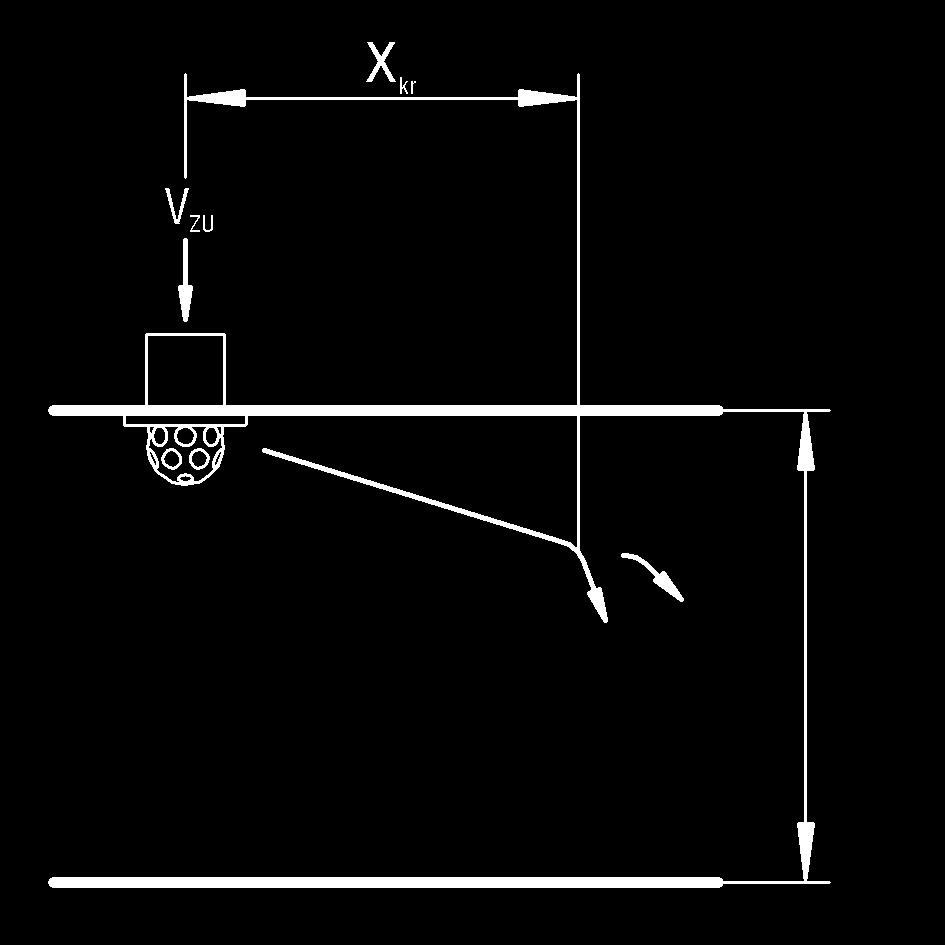

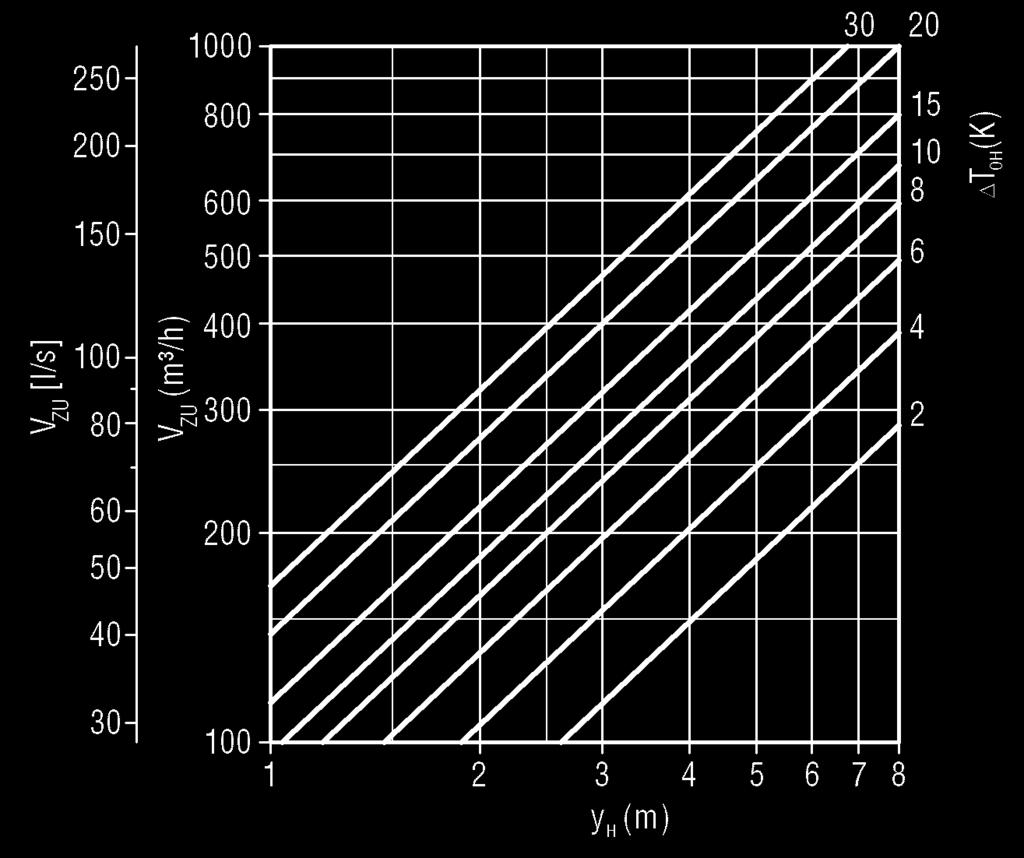

8 Kritikus sugárút ZMD-100 széles sugár (max.) Maximális behatolási mélység ZMD-150 (fűtés) vetőtávolság (max.) ZMD-150 széles sugár (max.) Helyiség magasság 05/17-8

9 Hőmérsékleti és indukciós viszonyok ZMD-100 ZMD /17-9

10 További adatok Kiválasztási diagramm ZMD-150 széles sugár (max.) relatív hangteljesítmény szintkülönbség A TV hőmérséklet viszonyt a hőmérséklet meghatározáshoz a ΔT x diagrammból kell venni. Ahol az x sugárút + y sugárút = x értékkel helyettesítendő. 05/17-10

11 Kiválasztási diagramm ZMD-150 széles sugár (min.) relatív hangteljesítmény szintkülönbség A TV hőmérséklet viszonyt a hőmérséklet meghatározáshoz a ΔT x diagrammból kell venni. Ahol az x sugárút + y sugárút = x értékkel helyettesítendő. 05/17-11

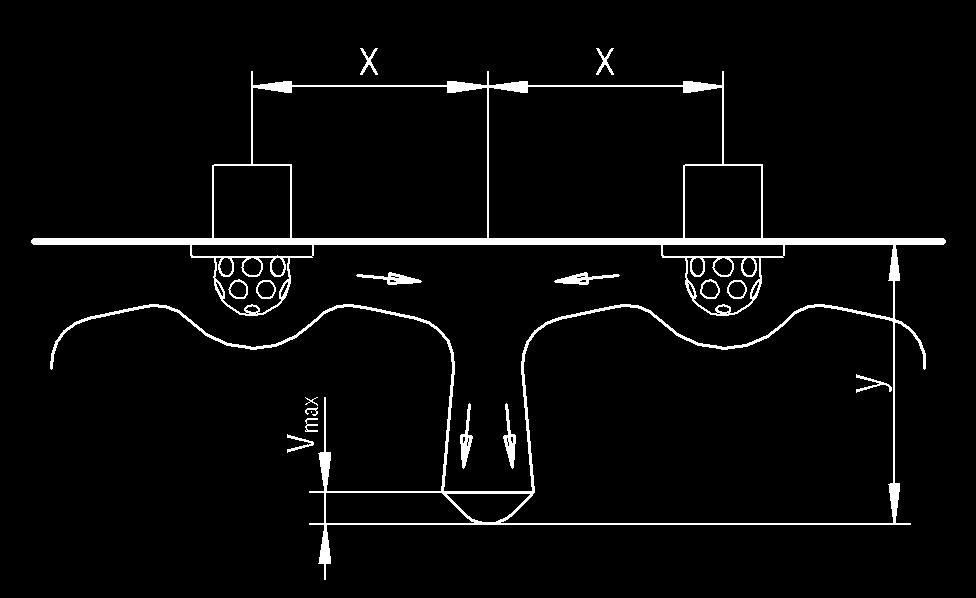

12 ZMD-150 terítősugár (max.) Két sugár egymással szembenr ZMD-150 terítősugár (min.) Két sugár egymással szemben 05/17-12

13 ZMD-150 széles sugár (max.) fali hatással Akusztikai adatok ZMD-150 széles sugár Helyiség térfogat [m3] ZMD-150 terítősugár (min.) fali hatással V R -hez beászámítandó: csillapított helyiség = V R 2, normél helyiség = V R és kemény helyiség = V R 0,5 05/17-13

14 Jelmagyarázat V ZU (m 3 /h) [l/s] = Befújt légmennyiség V R (m 3 ) = Helyiség térfogat v max (m/s) = Max. sugárvég sebesség A stirn (m 2 ) = Homlokfelület x (m) = Vízszintes sugárút y (m) = Függőleges sugárút x kr (m) = kritikus sugárút ρ (kg/m 3 ) = Sűrűség Δp t (Pa) = Nyomásveszteség L WA [db(a)] = A súlyozású hangteljesítményszint ΔT O (K) = Hőmérsékletkülönbség a befújt levegő- és a helyiség hőmérséklet között (ΔT O = t ZU - t R ) ΔT OH (K) = Hőmérsékletkülönbség a befújt levegő- és a helyiség hőmérséklet között fűtési esetben (ΔT OH = t ZUH - t RH ) ΔT X (K) = Hőmérsékletkülönbség az x pontban t ZU (K) = Befújt levegőhőmérséklet t R (K) = Helyiséghőmérséklet i (-) = Indukciós viszony (i = V X / V ZU ) TV (-) = Hőmérsékletviszony (TV = ΔT X / ΔT O ) RH (mm) = Helyiség magasság NW (mm) = Névleges méret ΔL (db) = Helyiség csillapítás y H (m) = Behatolási mélység fűtés esetén x+y (m) = Vízszintes + függőleges sugárút V X (m 3 /h) [l/s] = Teljes sugármennyiség az x pontban Kiírási szöveg Nagy indukciójú befúvó, nehezen éghető. Műanyag befúvó kosár kör alakban elhelyezett nyílásokkal, RAL 9010-hez hasonló színben (Polisztirol 4754) állíthatóan integrált fojtó tárcsával. Gyártmány: SCHAKO ZMD-100 /-150 típus Beépítő csonk nélkül a szerelés nem lehetséges! Tartozékok : - I beépítő csonk (mennyezetbe építésre) - I beépítő csonk takarógyűrűvel - II beépítő csonk (csőbe építésre) terelő lamellákkal - III beépítő csonk (légcstornába építésre) terelő lamellákkal - Dugasz az áramkép módosításhoz - Lemez tárcsa ø490mm 05/17-14
