Hőmérséklet különbség vezérlő készülék AGV-2

Átírás

1 Hőmérséklet különbség vezérlő készülék AGV-2 Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Tartalom Leírás... 3 Fűtés és hűtés motorosan állítható befúvókkal... 3 Működési leírás... 3 Vezérelhető befúvók... 3 Kivitel és méretek... 4 Méretek... 4 Tartozékok-méretek... 4 Műszaki adatok... 5 Kapcsolási vázlat... 5 Ellenállási jelleggörbe NTC K642 / R Kiírási szöveg /03-2

3 Leírás Fűtés és hűtés motorosan állítható befúvókkal A helyiségek megfelelő hőmérsékletének eléréséhez a befújt levegő hőmérsékletét a belső és külső hőigényekhez kell igazítani. Hűtési esetben a levegőt huzatmentesen kell a helyiségbe bejuttatni. Ez azt jelenti, hogy vízszintesen kell a mennyezet alatt befújni utána pedig egyenletesen ereszkedik le a helyiségbe. A hűtéssel ellentétben, fűtési esetben a meleg levegőt ténylegesen a padló közelében kell bevezetni. Innen a levegő szétterjed és gondoskodik az egyenletes felmelegedésről. Különleges befúvási karakterisztikákat kell ilyenkor figyelembe venni. A fentiek alapján energiatakarékos levegőbevitel biztosítható. Az AGV-2 típusú hőmérséklet különbség vezérlő készülék automatikusan vezérli a motorosan állítható befúvókat a befújt levegő és a helyiség hőmérséklet különbségének függvényében. Az AGV-2 típusú vezérlő készülék a befúvási irányt függőlegesre állítja ha a befújt levegő hőmérséklete magasabb mint a helyiség hőmérséklete. Ha a befújt levegő hőmérséklete alacsonyabb mint a helyiség hőmérséklete, a befúvási irányt vízszintesre állítja. Működési leírás Az AGV-2 típusú hőmérséklet különbség vezérlő készüléken a W K szabályozó kör segítségével lehet a hőmérsékleti görbét beállítani. A beállítás gyárilag történik a vevő adatai (befújt levegő hőmérséklet, helyiség hőmérséklet) alapján de a helyszínen újravagy utána lehet állítani. A helyiség érzékelő és a befújt levegő érzékelő a hőmérséklet értékeket az AGV-2 típusú vezérlő készülékbe továbbítja. Itt megtörténik a hőmérsékleti adatok feldolgozása. Az AGV-2 a beállított hőmérsékleti görbe szerint 0-10 V DC kimeneti jelet küld a befúvók állítómotorjainak (3 pontos szabályozás nem lehetséges). A vezérlő készülék önállóan felismeri a fűtési- és hűtési esetet és ennek mefelelően szabályozza a befúvók befúvási irányát. Felfűtési- vagy helyiség átöblítési fázis esetén egy potenciálmentes kontaktuson keresztül (5, kapcsoló óra) a W S szabályozóval kényszervezérelni lehet minden befúvót. Az átkapcsolás után a vezérlőjel visszatér a W K szabályozókörre. A 0-10 V DC szabályozásnál egy helyi ISG parancsolt érték jeladóval az AGV-2 W K és W S vezérlőjelét 50%-ig korlátozni lehet. Ez azt jelenti, hogy az ISG készülékre csatlakoztatott befúvóknál a W K vagy W S szabályozó körökkel korlátozott behatolási mélységet tovább lehet csökkenteni. Az ISG készüléket a munkahelyekre szerelik, ezáltal a dolgozók az egyedi igényeiknek mefelelően tudják a befúvót állítani. LED-ek jelzik a mindenkori üzemállapotot (W K- jel, W S- jel). A voltmérőn lehet leolvasni az állítóművek aktuális 0-10 V kimeneti jelét. Ez lehetővé teszi az állítóművek 0-10 V DC kimeneti jelének mindenkori ellenőrzését. Az AGV-2 készülék falra szerelhető és a vezérlő helyiségben hozzáférhető helyre kell beépíteni. Az AGV-2 készülékhez K642 légcsatorna hőmérséklet érzékelőt és R642 helyiség hőmérséklet érzékelőt kell alkalmazni. Más légcsatorna- ill. helyiség hőmérséklet érzékelő nem alkalmazható. Az AGV-2 készülék alapára tartalmazza a K642 légcsatorna hőmérséklet érzékelő és az R642 helyiség hőmérséklet érzékelő árát. Vezérelhető befúvók A következő, állítómotorokkal (24 V AC hajtóművek 0-10 V DC vezérléssel) felszerelt befúvókat és rácsokat lehet az AGV-2 típusú vezérlő készülékkel szabályozni: WGA-VG, IKA, IVA, PUSH és WDA. 02/03-3

4 Kivitel és méretek Méretek AGV-2 Tartozékok-méretek Digitális heti kapcsoló óra AGV-2 típusú hőmérséklet különbség vezérlő készülék Műanyag ház IP 54 falon kívüli Tápfeszültség: 24 V AC Teljesítményfelvétel 8 VA Kimeneti jel a hajtóműhöz 10 V Megengedett környezeti hőmérséklet 0-50 C A vezérlőegység max. méretezési ± 25 K hőmérséklet különbsége Állítómotorok max. darabszáma 25 db Flexibilis légcsatorna hőmérséklet különbsége K642 típus Tápfeszültség: = 24 V AC ±10% Védettségi mód = IP 54 Két kapcsolócsatornához - független áramkörök kapcsolhatók - nyolc be- és nyolc kikapcsolási idő áll rendelkezésre (2 16 = 32 memóriahely). ISG típusú helyi parancsolt érték jeladó Szükség esetén az ISG típusú helyi parancsolt érték jeladóval négy befúvó vagy rács külön korlátozható (csak 0-10 V DC vezérlésnél lehetséges). Tápfeszültség: = 24 V AC ±10% Védettségi mód = IP 54 ISG-S Helyiség hőmérséklet érzékelő R642 típus ISG-H 02/03-4

5 Műszaki adatok Kapcsolási vázlat Kapcsolási vázlat AGV V DC vezérléssel Magyarázat 1 AGV-2 típusú vezérlő készülék (SCHAKO szállítási terjedelme) (1.1 = betáplálás; 1.2 = hőmérséklet érzékelő; 1.3 = kapcsoló óra) 2 Flexibilis légcsatorna érzékelő (SCHAKO szállítási terjedelme) 3 Helyiség érzékelő (SCHAKO szállítási terjedelme) 4 Befúvók (0-10 V DC vezérléssel) 6 Kapcsoló óra ZSU II (SCHAKO szállítási terjedelme) 7 Transzformátor 230 V / 24 V AC (helyszíni) 8 Biztosíték (helyszíni) 9 ISG helyi parancsolt érték jeladó (SCHAKO szállítási terjedelme) ,5 védővezetékkel 3 1,5 védővezeték nélkül 12 További befúvók 02/03-5

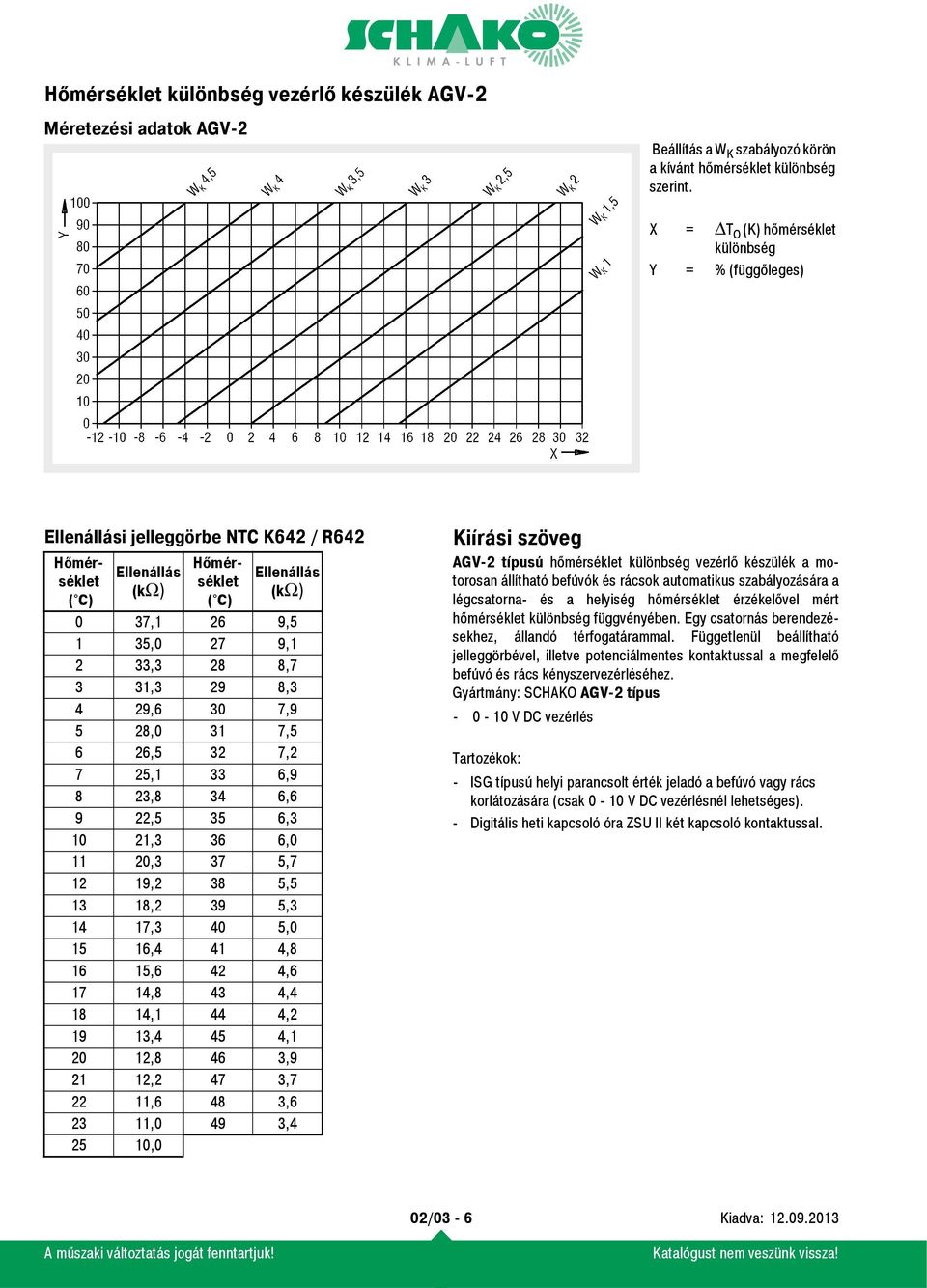

6 Méretezési adatok AGV-2 Beállítás a W K szabályozó körön a kívánt hőmérséklet különbség szerint. X = ΔT O (K) hőmérséklet különbség Y = % (függőleges) Ellenállási jelleggörbe NTC K642 / R642 Hőmérséklet ( C) Ellenállás (kω) Hőmérséklet ( C) Ellenállás (kω) 0 37,1 26 9,5 1 35,0 27 9,1 2 33,3 28 8,7 3 31,3 29 8,3 4 29,6 30 7,9 5 28,0 31 7,5 6 26,5 32 7,2 7 25,1 33 6,9 8 23,8 34 6,6 9 22,5 35 6, ,3 36 6, ,3 37 5, ,2 38 5, ,2 39 5, ,3 40 5, ,4 41 4, ,6 42 4, ,8 43 4, ,1 44 4, ,4 45 4, ,8 46 3, ,2 47 3, ,6 48 3, ,0 49 3, ,0 Kiírási szöveg AGV-2 típusú hőmérséklet különbség vezérlő készülék a motorosan állítható befúvók és rácsok automatikus szabályozására a légcsatorna- és a helyiség hőmérséklet érzékelővel mért hőmérséklet különbség függvényében. Egy csatornás berendezésekhez, állandó térfogatárammal. Függetlenül beállítható jelleggörbével, illetve potenciálmentes kontaktussal a megfelelő befúvó és rács kényszervezérléséhez. Gyártmány: SCHAKO AGV-2 típus V DC vezérlés Tartozékok: - ISG típusú helyi parancsolt érték jeladó a befúvó vagy rács korlátozására (csak 0-10 V DC vezérlésnél lehetséges). - Digitális heti kapcsoló óra ZSU II két kapcsoló kontaktussal. 02/03-6
