1 Green-tech GT-700 Infrafűtés-vezérlés Tartalom 1. A vezérlés bemutatása 2. Egységek megnevezése, jellemzői 3. Vezetékelési vonalrajz 4. Vezérlő egység menüjének leírása 1. A vezérlés bemutatása Elsősorban hotelek, panziók számára ajánljuk ezt az üzemeltető számára könnyen kezelhető, energiatakarékos vezérlést, ami a vendégek által nem szabályozható. A Green-tech GT-700-as Infrafűtés-vezérlés három egységből áll a Vezérlő egységből a Szobai táp- és kapcsolóegységből illetve a Hőmérséklet-érzékelő egységből. Minden Szobai táp- és kapcsoló egységhez jár alapban egy Hőmérséklet-érzékelő egység. A hotel szobáira külön-külön három hőfokot lehet beállítani. Meg tudjuk határozni, hogy hány C-t (pl.18 C) szeretnénk, ha éppen szabad, hány C-t (pl.22 C) ha foglalt. Valamint ami nagyon fontos, amikor foglalt állapotban egy ideig nem tartózkodik a vendég a szobájában egy köztes hőfokot (pl.20 C) tudunk megadni, amire visszaáll a fűtés. Amikor a vendég visszatér, a vezérlés a jelenlét érzékelő segítségével észleli és indítja a fűtést. Ez a komfortérzetet nem befolyásolja, viszont energiát és pénzt tud megtakarítani az üzemeltető számára. Az adott hotelszoba és hozzá tartozó fürdő hőmérsékletét együtt vagy akár egymástól független is képes vezérelni. Adatok gyűjtésére is képes: Üzemóra számlálókkal van ellátva, nullázhatókkal és nem nullázhatókkal egyaránt. Ezekből kettő az összes helyiség fűtési idejét méri, a nem nullázható a rendszer indításától a teljes üzemórát, míg a nullázható a törléstől induló üzemórát tudja mérni. A többi számláló helyiségenként kettő egy nullázható és egy nem nullázható külön-külön az adott helyiség (hotelszoba+fürdő) fűtési idejét tartja nyilván, a már említett módon. A maximális érintésvédelem érdekében szétválasztásra kerültek a Vezérlő egység illetve a Hőmérsékletérzékelő egységek a Szobai táp- és kapcsolóegységtől. 1

2 2. Egységek megnevezése, jellemzői Vezérlő egység: Készülék jellemzői: Tasztatúrás Infrafűtés-vezérlés 2x16x karakteres LCD kijelzővel rendelkezik A kijelzőn a számadatok mellett, azok szöveges megnevezése is látható 32 helyiség vezérlését tudja ellátni, ami szükség esetén 127-re bővíthető A Vezérlő egység UTP (8 eres) kábelen keresztül kommunikál a Szobai egységekkel Az egységek áramellátása szintén az UTP (8 eres) kábelen keresztül valósul meg A vezérlő egység által gyűjtött adatok: Üzemóra számláló a teljes épületre nem nullázható Üzemóra számláló a teljes épületre nullázható Üzemóra számláló helyiségenként nem nullázható Üzemóra számláló helyiségenként nullázható A memória a hálózat kikapcsolásakor sem felejti el a tartalmát. Technikai adatok: Magasság: 125 mm Szélesség: 100 mm Mélység: 45 mm Tömeg : 0,45 kg Kijelző típusa: 7 szegmenses LED Csatlakozási feszültség: 12V DC Szobai táp- és kapcsolóegység: (1db Hőmérséklet-érzékelő egysége jár hozzá) Készülék jellemzői: Két helyiség (hotelszoba+fürdő) vezérlésének áramellátását és az infrafűtés kapcsolását látja el együtt vagy egymástól független módon. Technikai jellemzői: Magasság: 90 mm Szélesség: 106 mm Mélység: 58 mm Tömeg: kb. 0,50 kg DIN sínre szerelhető Csatlakozási feszültség 230V 50Hz Maximális terhelhetőség: 2 x 30A Hőmérséklet-érzékelő egység: Készülék jellemzői: Az adott helyiség hőmérsékletét kijelzi, a mért hőmérsékleti adatokat elküldi a vezérlő egységnek. Hőmérséklet állításához kezelő felületet nem tartalmaz. Technikai jellemzői: Magasság 71 mm Szélesség: 71 mm Mélység: 27 mm Tömeg: kb. 0,25 kg Kijelző típusa: LED Csatlakozási feszültség: 12V DC 2

3 3. Vezetékelési vonalrajz: 230V AC 50Hz Komunikáció 12V DC 3

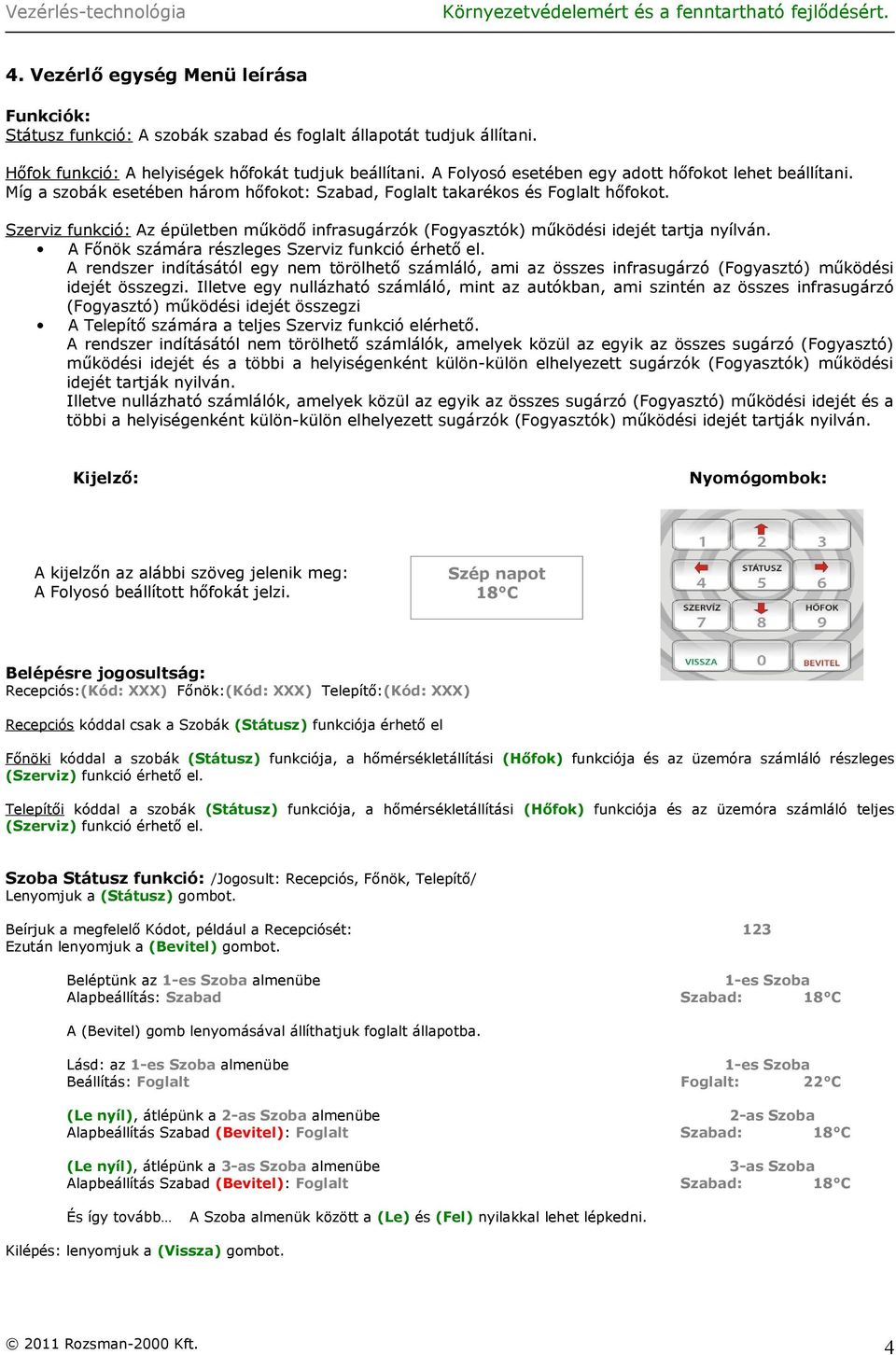

4 4. Vezérlő egység Menü leírása Funkciók: Státusz funkció: A szobák szabad és foglalt állapotát tudjuk állítani. Hőfok funkció: A helyiségek hőfokát tudjuk beállítani. A Folyosó esetében egy adott hőfokot lehet beállítani. Míg a szobák esetében három hőfokot: Szabad, Foglalt takarékos és Foglalt hőfokot. Szerviz funkció: Az épületben működő infrasugárzók (Fogyasztók) működési idejét tartja nyílván. A Főnök számára részleges Szerviz funkció érhető el. A rendszer indításától egy nem törölhető számláló, ami az összes infrasugárzó (Fogyasztó) működési idejét összegzi. Illetve egy nullázható számláló, mint az autókban, ami szintén az összes infrasugárzó (Fogyasztó) működési idejét összegzi A Telepítő számára a teljes Szerviz funkció elérhető. A rendszer indításától nem törölhető számlálók, amelyek közül az egyik az összes sugárzó (Fogyasztó) működési idejét és a többi a helyiségenként külön-külön elhelyezett sugárzók (Fogyasztók) működési idejét tartják nyilván. Illetve nullázható számlálók, amelyek közül az egyik az összes sugárzó (Fogyasztó) működési idejét és a többi a helyiségenként külön-külön elhelyezett sugárzók (Fogyasztók) működési idejét tartják nyilván. Kijelző: Nyomógombok: A kijelzőn az alábbi szöveg jelenik meg: A Folyosó beállított hőfokát jelzi. Szép napot 18 C Belépésre jogosultság: Recepciós:(Kód: XXX) Főnök:(Kód: XXX) Telepítő:(Kód: XXX) Recepciós kóddal csak a Szobák (Státusz) funkciója érhető el Főnöki kóddal a szobák (Státusz) funkciója, a hőmérsékletállítási (Hőfok) funkciója és az üzemóra számláló részleges (Szerviz) funkció érhető el. Telepítői kóddal a szobák (Státusz) funkciója, a hőmérsékletállítási (Hőfok) funkciója és az üzemóra számláló teljes (Szerviz) funkció érhető el. Szoba Státusz funkció: /Jogosult: Recepciós, Főnök, Telepítő/ Lenyomjuk a (Státusz) gombot. Beírjuk a megfelelő Kódot, például a Recepciósét: 123 Beléptünk az 1-es Szoba almenübe 1-es Szoba Alapbeállítás: Szabad Szabad: 18 C A (Bevitel) gomb lenyomásával állíthatjuk foglalt állapotba. Lásd: az 1-es Szoba almenübe 1-es Szoba Beállítás: Foglalt Foglalt: 22 C (Le nyíl), átlépünk a 2-as Szoba almenübe 2-as Szoba Alapbeállítás Szabad (Bevitel): Foglalt Szabad: 18 C (Le nyíl), átlépünk a 3-as Szoba almenübe 3-as Szoba Alapbeállítás Szabad (Bevitel): Foglalt Szabad: 18 C És így tovább A Szoba almenük között a (Le) és (Fel) nyilakkal lehet lépkedni. 4

5 Hőfok funkció: /Jogosult: Főnök, Teleptő/ Lenyomjuk a (Hőfok) gombot. Beírjuk a megfelelő Kódot, például a Főnökét: 234 Beléptünk a Folyosó Hőfok almenübe Folyosó Egyszer lenyomjuk az (Bevitel) gombot Hőmérséklet 18 C (Le nyíl), átlépünk az 1-es Szoba Szabad almenübe 1-es Szoba Egyszer lenyomjuk az (Bevitel) gombot Szabad: 18 C (Le nyíl), átlépünk az 1-es Szoba Foglalt Takarék almenübe 1-es Szoba Egyszer lenyomjuk az (Bevitel) gombot Foglalt T: 20 C (Le nyíl), átlépünk az 1-es Szoba Foglalt almenübe 1-es Szoba Egyszer lenyomjuk az (Bevitel) gombot Foglalt: 22 C (Le nyíl), átlépünk az 2-es Szoba Szabad almenübe 2-es Szoba Egyszer lenyomjuk az (Bevitel) gombot Szabad: 18 C (Le nyíl), átlépünk az 2-es Szoba Foglalt Takarék almenübe 2-es Szoba Egyszer lenyomjuk az (Rendben) gombot Foglalt T: 20 C A (Rendben) gombot lenyomva rögzítjük a beállított hőfokot. (Le nyíl), átlépünk az 2-es Szoba Foglalt almenübe 2-es Szoba Egyszer lenyomjuk az (Bevitel) gombot Foglalt: 22 C És így tovább A Szoba almenük között a (Le)-(Fel) nyilakkal lehet lépkedni. Szerviz funkció: /Jogosult: Főnök, Teleptő/ Lenyomjuk a (Szerviz) gombot. Beírjuk a megfelelő Kódot adott estben a Főnökét: 234 Belépünk az Üzemóra Összesen almenübe Üzemóra összesen Nem Törölhető! 0077 óra 30 perc (Le nyíl), átlépünk az Üzemóra Számláló almenübe Üzemóra Számláló Törölhető illetve nullázható. A (0) gomb lenyomásával nullázható óra 00 perc Mivel arra törekszünk, hogy folyamatosan tökéletesítsük termékeinket, fenntartjuk a jogot, hogy előzetes bejelentés nélkül megváltoztassuk a termékleírásokat. A leírásban szereplő képek csak illusztrációk. 5
