1 PERREKUP DxxTx - HDK10 Rekuperátor vezérlő Használati Utasítás Permanent Kft ver

2 Műszaki adatok Hálózati feszültség V AC / 50Hz Működési hőmérséklettartomány -30 ~ +65 C Maximális relatív páratartalom 90% Kijelezhető hőmérséklettartomány -9 ~ +70 C (mérési pontosság: ±1 C) Bemeneti jelek Hőmérséklet érzékelők ra oa Fr SA LD11 / LD12 Szobahőmérséklet (room air) AN4-es bemenethez csatlakozó hőmérőszonda, Külső hőmérséklet (outdoor air) AN3-as bemenethez csatlakozó hőmérőszonda Hőmérséklet a hőcserélő felületén, AN2-es bemenethez csatlakozó hőmérőszonda Bejövő levegő hőmérséklet (supply air), AN1-es bemenethez csatlakozó hőmérőszonda CO2 detektor bemenet: Ha a vezélő aktív jelet kap, akkor maximális sebességgel kezd működni (opcionális) Kimeneti jelek Friss levegő ventilátor (három fokozat) Távozó levegő ventilátor (három fokozat) Bypass szelepet működtető motor Elektromos fűtőbetét (opcionális) Vezérlőpanel funkciók Beállítások memóriája (áramszünet esetén tárolja a legutolsó állapotot és beállításokat) Bypass funkció a hőcserélőt kikerülő útvonalat járja végig a levegő. Külső hőmérséklet beállításától függ Jégmentesítő funkció ha a hőmérséklet a hőcserélő felületén tartósan -1 C alatt marad, akkor a vezérlő a friss levegő ventilátort leállítja, és a távozó levegő ventilátort maximális fokozaton járatja Hőmérséklet kijelzés (ra,oa,fr, és SA) Heti programozású időzítő (két periódus naponta) Riasztások webaruhaz.permanent.hu 2

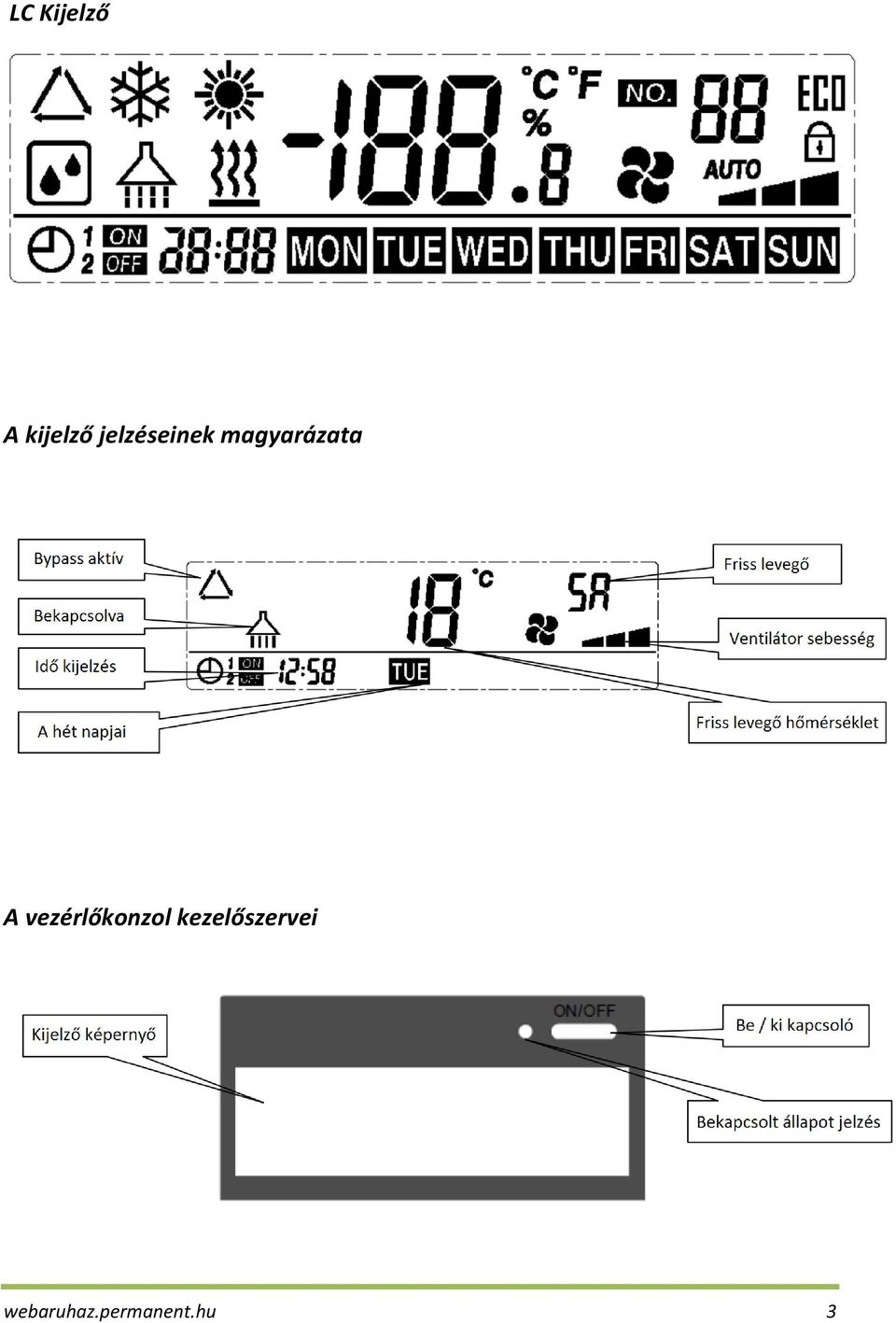

3 LC Kijelző A kijelző jelzéseinek magyarázata A vezérlőkonzol kezelőszervei webaruhaz.permanent.hu 3

4 Gombok magyarázata Működés Bekapcsolás / kikapcsolás Nyomja meg egyszer az ON/OFF gombot a bekapcsoláshoz, kétszer a kikapcsoláshoz. Bekapcsolt állapotban a bekapcsolt állapotot jelző LED (x.ábra) zölden világít. Ekkor a ventilátorok működnek. Kikapcsolt állapotnál a LED nem világít, és a ventilátorok állnak. Üzemmód váltás Nyomja meg a MODE gombot a hőmérséklet kijelzés és beállítás váltásához (oa / ra / sa státusz). Ventilátor sebesség váltás: Nyomja meg a FAN gombot a ventilátor sebesség beállításához. Be lehet állítani külön a távozó (ra) levegő ventilátor sebességét, és külön a friss levegő (SA) ventilátor sebességét. Hőmérséklet beállítás Ez a funkció nem elérhető. Idő beállítás Az időzítés működik kikapcsolt állapotban is. A pontos idő beállításához nyomja meg a CLOCK gombot. Amikor óra-perc elválasztó pontok állnak, nyomja meg újra a CLOCK gombot. Az óra számláló elkezd villogni, ekkor a és a gombok segítségével beállítható az órák száma. Nyomja meg újra a CLOCK gombot, ekkor a percek állíthatóak be hasonlóképp. Az webaruhaz.permanent.hu 4

5 intervallum 10 perc. Beállítás után, nyomja meg a SET gombot hogy mentse a beállításokat vagy nyomja meg az EXIT gombot, ha a beállítások mentése nélkül akar kilépni a menüből. Ha 8 másodpercig nem nyom meg egy gombot sem, akkor a kijelző visszatér a beállítási menüből, és nem menti a beállításokat. Heti időzítő működése A rendszerben folyamatosan működik az órafunkció. A ventilátorok automatikusan indulnak, ha az időzítő be van programozva az aktuális időpontra. Ha a rekuperátor eredetileg is be volt kapcsolva, akkor az aktív időzítő funkció továbbra is bekapcsolt állapotban tartja a gépet. Ha a rekuperátor ki volt kacsolva, akkor az aktív időzítő funkció továbbra is kikapcsolt állapotban tartja a gépet. Az időzítő be (ON) és ki (OFF) állapotai függetlenül is használhatóak. Heti időzítő programozása Heti időzítő bekapcsolása: Nyomja meg a TIMER ON gombot. Ekkor a kijelzőn az összes nap látható. Nyomja meg ismét a TIMER ON gombot hogy az óra -> perc -> Timer kikapcsolás közt válthasson. Az óra és a perc beállítható az előző bekezdés szerint, amikor villognak a számok. Ha a --:-- felirat látható, akkor az időzítő inaktív állapotban van. Nap beállítása: a DAY gomb megnyomásával az a nap villog, amelyik ki van választva. Beállítás után nyomja meg a SET gombot a beállítás elmentéséhez vagy nyomja meg az EXIT gombot a mentés nélküli kilépéshez. TIMER ON státuszban az 1 és a 2 számjegyek az első vagy a második periódusát jelentik az időzítésnek. A MODE gomb megnyomásával választhatja ki a periódust. Ha 8 másodpercig nem nyom meg egy gombot sem, akkor a kijelző visszatér a beállítási menüből, és nem menti a beállításokat. Heti időzítő kikapcsolása Nyomja meg a TIMER OFF gombot. Ekkor a kijelzőn az összes nap látható. Nyomja meg ismét a TIMER OFF gombot hogy az óra -> perc -> Timer kikapcsolás közt válthasson. Az óra és a perc beállítható az előző bekezdés szerint, amikor villognak a számok. Ha a --:-- felirat látható, akkor az időzítő inaktív állapotban van. Nap beállítása: a DAY gomb megnyomásával az a nap villog, amelyik ki van választva. Beállítás után nyomja meg a SET gombot a beállítás elmentéséhez vagy nyomja meg az EXIT gombot a mentés nélküli kilépéshez. TIMER ON státuszban az 1 és a 2 számjegyek az első vagy a második periódusát jelentik az időzítésnek. A MODE gomb megnyomásával választhatja ki a periódust. Ha 8 másodpercig nem nyom meg egy gombot sem, akkor a kijelző visszatér a beállítási menüből, és nem menti a beállításokat. webaruhaz.permanent.hu 5

6 Heti időzítő ellenőrzése Nyomja meg a DAY gombot, majd a és a gombok segítségével válassza ki az adott napot. A kiválasztott naphoz a kijelző kijelzi a TIMER ON vagy a TIMER OFF állapotot. Nyomja meg a TIMER ON vagy a TIMER OFF gombot a pontos időpontok kijelzéséhez. A vezérlő beállítható paramétereinek értelmezése No. Tatalom Tartomány Alapbeállítás beállítás helye 00 Nincs funkció Alapbeállítás 01 Nincs funkció Vezetékes 02 Bypass nyitási Alapbeállítás hőmérséklet (X) 03 Bypass nyitási Alapbeállítás hőmérséklettartomány (Y) 04 Jégmentesítési Alapbeállítás intervallum 05 Jégmentesítés -9 ~5-1 Alapbeállítás belépési hőmérséklet 06 Jégmentesítés időtartam 2 ~ Alapbeállítás A paraméterek beállításához nyomja meg és tartsa lenyomva a MODE gombot legalább 6 másodpercig. Ha beléptünk a paraméterek menübe, akkor a kijelző közepén a fenti táblázatban összefoglalt paraméterek kódszáma fog megjelenni (00/01/02/03/04/05/06). Noymja meg a SET gombot a paraméterek váltásához, majd ha módosítani szeretné az adott paramétert, nyomja meg ismét a MODE gombot. Az alapértéke az adott paraméternek a kijelző jobb sarkában villogva megjelenik, ekkor használja a és a gombokat az érték beállításához. Beállítás után nyomja meg a SET gombot az érték mentéséhez. 10 másodperc múlva a vezérlő az új értékek szerint kezd el működni. Bypass kör működése A Bypass kör akkor van nyitva, ha a külső hőmérséklet nagyobb vagy egyenlő X értéknél illetve kisebb mint X+Y. Ha ezek a feltételek nem teljesülnek, zárva van a levegő Bypass útvonala. Az X és Y értékek a paramétertáblázatban találhatóak. webaruhaz.permanent.hu 6

7 Megjegyzések webaruhaz.permanent.hu 7

8 Kiadva: május 2. webaruhaz.permanent.hu 8
