A LÉGKONDICIONÁLÓ TÁVIRÁNYÍTÓJA HASZNÁLATI ÚTMUTATÓ

Átírás

1 A LÉGKONDICIONÁLÓ TÁVIRÁNYÍTÓJA HASZNÁLATI ÚTMUTATÓ HASZNÁLATI ÚTMUTATÓ MAGYAR

2 TARTALOM ELSŐ LÉPÉSEK ELSŐ LÉPÉSEK TARTALOM 1. ELSŐ LÉPÉSEK 1. Első ek Kijelző Gombok Működtetés Csúsztatható ajtó (zárva) ELEMEK BEHELYEZÉSE ÜZEMMÓD VÁLASZTÁSA [Auto/ Cool/ Dry/ Heat/ Fan] MODE A TÁVIRÁNYÍTÓ EGYSÉG FELÉ FORDÍTÁSA HŐMÉRSÉKLET VÁLASZTÁSA [17 C~30 C] A TÁP GOMB MEGNYOMÁSA MEGJEGYZÉS: Az egység az alapértelmezett beállításokkal fog működni [24 C, automatikus üzemmód, ventilátor automatikus fordulatszáma]. 6. VENTILÁTOR FORDULATSZÁ- MÁNAK VÁLASZTÁSA [Auto/Low/Med/High] FAN SPEED 1 2

3 KIJELZŐ GOMBOK 2. KIJELZŐ 3. GOMBOK Üzemmód kijelző A választott üzemmódot jeleníti meg. AUTO,COOL,, DRY, HEAT, FAN Átvitel jelzése Az átvitel jelzése akkor világít, amikor a távirányító jeleket továbbít a beltéri egységnek. Hőmérséklet kijelző A beállított hőmérséklet (17 C/62 F és 30 C/88 F között) jelenik meg. FAN (VENTILÁTOR) üzemmódban nem jelenik meg semmi. 1 FEL gomb ( ) Nyomja meg ezt a gombot a beállított hőmérséklet növeléséhez LE gomb ( ) Nyomja meg ezt a gombot a beállított hőmérséklet csökkentéséhez 2 MODE (ÜZEMMÓD) gomb ( ) A gomb ismételt megnyomásával az üzemmódok között válthat BE/KI kijelzés Ez a jelzés jelenik meg, ha az egység működik. IDŐZÍTŐ/ÓRA kijelzése Ezen a kijelzőterületen az időzítő beállításai jelennek meg, illetve a pontos idő látható. Be/ki időzítő választásakor csak a BE/KI idő jelenik meg. A pontos idő ellenőrzéséhez nyomja meg a CLOCK gombot. Zárolás kijelzése Ez a jelzés jelenik meg, ha be van kapcsolva a zárolás üzemmód. Ventilátor-fordulatszám kijelzés Megjeleníti a ventilátor választott fordulatszámát: AUTO (AUTOMATIKUS), HIGH (GYORS), MED (KÖZEPES) vagy LOW (LASSÚ). AUTO (AUTOMATIKUS) és DRY (SZÁRÍTÁS) üzemmódban a fordulatszám szabályozása automatikus. Alvás kijelzése Ez a jelzés jelenik meg, ha be van kapcsolva az alvás üzemmód. Érzékelés kijelzése Az I FEEL gomb COOL (HŰTÉS) vagy HEAT (FŰTÉS) üzemmódban való megnyomásakor a távirányító érzékelési funkciója aktiválódik, és ez a kijelzés jelenik meg. 3 4 MEGJEGYZÉS: 1. A függőleges lengetés, az ionizálás, az érzékelés/öntisztítás és a szellőztetés/automatikus tisztítás funkció az alaptípusoknál nem áll rendelkezésre. 2. A gombok kialakítása az egyes típusoknál némileg eltérő lehet. MEGJEGYZÉS: A HEAT (FŰTÉS) üzemmód nem használható a csak hűtésre alkalmas készülékeknél. 3 BE/KI gomb ( ) A működés ennek a gombnak a megnyomásakor indul el, és a gomb ismételt megnyomásakor leáll. 4 SWING (LENGETÉS) gomb ( ) A rács vízszintes állítása 6 fokkal minden megnyomással. Ha 2 másodpercnél tovább tartja nyomva, akkor a rács automatikus fel/le irányú lengő mozgásra vált. SWING (LENGETÉS) gomb ( ) A rács függőleges állítása 6 fokkal minden megnyomással. Ezzel egyidejűleg a beltéri egység hőmérséklet-kijelzése egy másodpercig a ábrát jeleníti meg. Ha 2 másodpercnél tovább tartja nyomva, akkor aktiválódik a függőleges rácslengetési üzemmód. A beltéri egység a ábrát jeleníti meg, ez négy alkalommal felvillan, majd visszaáll a beállított hőmérséklet. Ha a függőleges rácslengetési funkciót leállítják, akkor az LC felirat jelenik meg 3 másodpercig.

4 GOMBOK GOMBOK 3. GOMBOK 3. GOMBOK 5 I FEEL / SELF CLEAN (ÉRZÉKELÉS / ÖNTISZTÍTÁS) gomb Az érzékelés funkció bekapcsolása vagy tiltása minden egyes megnyomásnál. Az érzékelés funkció bekapcsolásakor a távirányító kijelzőjén a távirányító helyének tényleges hőmérséklete jelenik meg. A gomb újbóli megnyomásáig a távirányító 3 percenként elküldi ezt a jelet a légkondicionálónak. Az érzékelés funkció DRY (SZÁRÍTÁS) és FAN (VENTILÁTOR) üzemmódban nem érhető el. A működési üzemmód váltása és az egység kikapcsolása automatikusan törli az érzékelés funkciót. Ha a gombot 2 másodpercnél tovább tartja lenyomva, akkor az öntisztítás funkciót kapcsolja be, amelyet újabb 2 másodpercnél hosszabb nyomva tartással állíthat le. Az öntisztítás üzemmódban a légkondicionáló automatikusan megtisztítja és kiszárítja a párologtatót, és frissen tartja a következő működtetésig. 6 VENT / AUTO CLEAN (SZELLŐZTETÉS / AUTOMATIKUS TISZTÍTÁS) gomb A szellőztetés funkció bekapcsolása vagy tiltása minden egyes megnyomásnál. Ha a gombot 2 másodpercnél tovább tartja lenyomva, akkor az automatikus tisztítás funkciót kapcsolja be, amelyet újabb 2 másodpercnél hosszabb nyomva tartással állíthat le. Az automatikus tisztítás funkció csak a légkondicionáló kikapcsolt állapotában áll rendelkezésre. 7 FAN (VENTILÁTOR) gomb A gomb megnyomásával a ventilátor fordulatszámát állíthatja be: 8 TIMER ON (IDŐZÍTŐ BE) gomb ( ) Nyomja meg ezt a gombot az automatikus bekapcsolási funkció indításához. Minden gombnyomás 30 perccel növeli az automatikusan időzített beállítást. Amikor a beállítás idején a 10 érték jelenik meg, akkor minden egyes megnyomás 60 perces ekkel növeli meg az automatikus időzítés beállítását. Az automatikus időzítési program visszavonásához egyszerűen állítsa az automatikus időzítést 0.0 értékre. TIMER OFF (IDŐZÍTŐ KI) gomb ( ) Nyomja meg ezt a gombot az automatikus kikapcsolási funkció indításához. Minden gombnyomás 30 perccel növeli az automatikusan időzített beállítást. Amikor a beállítás idején a 10 érték jelenik meg, akkor minden egyes megnyomás 60 perces ekkel növeli meg az automatikus időzítés beállítását. Az automatikus időzítési program visszavonásához egyszerűen állítsa a 0.0 értéket. 9 CLOCK (ÓRA) gomb ( ) A pontos idő beállítására szolgál. 10 SLEEP (ALVÁS) gomb ( ) Be- vagy kikapcsolja az alvás funkciót. Így képes fenntartani a legkényelmesebb hőmérsékletet és energiát megtakarítani. A részleteket lásd a Használati útmutatóban az alvás üzemmóddal foglalkozó részben. MEGJEGYZÉS: A SLEEP (ALVÁS) üzemmód törlődik a MODE, a FAN vagy a BE/KI gomb megnyomásakor. 5 6

5 GOMBOK MŰKÖDTETÉS 3. GOMBOK 4. MŰKÖDTETÉS 11 TURBO / IONIZER (TURBÓ / IONIZÁLÁS) gomb A turbó funkció bekapcsolása vagy tiltása minden egyes megnyomásnál. A turbó funkció lehetővé teszi, hogy a készülék a lehető legrövidebb idő alatt elérje a hűtés vagy fűtés üzemmódban beállított hőmérsékletet (ha a beltéri egység nem támogatja ezt a funkciót, akkor nem történik ennek megfelelő művelet a gomb megnyomásakor). Ha a gombot 2 másodpercnél tovább tartja lenyomva, akkor az ionizálás funkciót kapcsolja be, amelyet újabb 2 másodpercnél hosszabb nyomva tartással állíthat le. Az ionizálás funkció elindításakor az ionizáló vagy a plazma porgyűjtő (típusfüggő) feszültség alá kerül, és segít a levegőben lévő por és szennyeződés eltávolításában. 12 LED gomb Nyomja meg ezt a gombot a beltéri egység kijelzőjének törléséhez vagy bekapcsolásához. A légkondicionáló működtetésének megkezdése előtt a következő ekkel állítsa be a távirányító óráját. A távirányító órája a légkondicionáló működésétől függetlenül mutatni fogja az időt. Az óra kezdeti beállítása Az elemek távirányítóba való behelyezése után az órán a villogó 12:00 érték jelenik meg. FEL/LE gomb Az idő beállításához nyomja meg ezeket a gombokat. előre. hátra. A gomb minden egyes megnyomásakor a beállított idő egy perccel növekszik vagy csökken. Az idő a gombnyomásra változik. A gomb lenyomva tartásakor a beállított idő 10 perccel növekszik vagy csökken. 13 RESET (ALAPHELYZET) gomb Nyomja meg ezt a gombot az aktuális beállítás elvetéséhez. A távirányító visszatér a kezdeti beállításokhoz. CLOCK (ÓRA) gomb A pontos idő beállítása után nyomja meg a CLOCK (ÓRA) gombot, és várjon 5 másodpercet: a kijelzés villogása megszűnik, és az óra működésbe lép. 14 LOCK (ZÁROLÁS) gomb A gomb megnyomásával zárolja az összes aktuális beállítást, és a távirányító a gomb újbóli megnyomásán kívül nem fogad el semmilyen más műveletet. A funkció törléséhez nyomja meg újra a gombot. Az óra újbóli beállítása Nyomja meg a CLOCK (ÓRA) gombot a távirányítón: az időkijelzés villogni kezd. Állítsa be a pontos időt az előző eljárás einek megismétlésével. Megjegyzés: Az automatikus időzítési funkció használata előtt az órán be kell állítani a pontos időt. * Az óra pontossága 15 másodpercen belüli naponta. 7 8

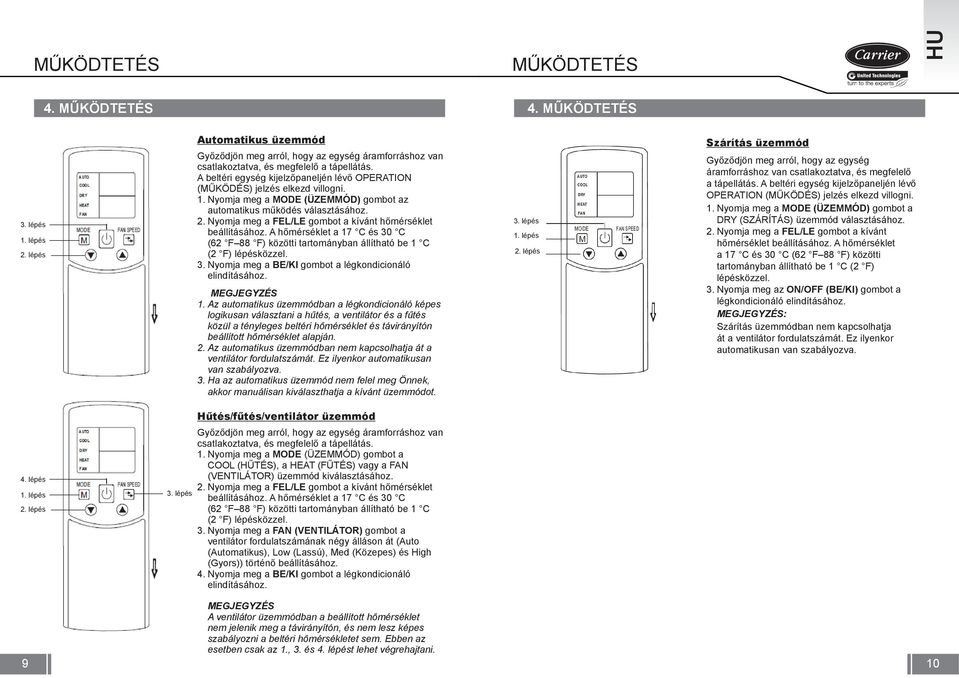

6 MŰKÖDTETÉS MŰKÖDTETÉS 4. MŰKÖDTETÉS 4. MŰKÖDTETÉS Automatikus üzemmód Győződjön meg arról, hogy az egység áramforráshoz van csatlakoztatva, és megfelelő a tápellátás. A beltéri egység kijelzőpaneljén lévő OPERATION (MŰKÖDÉS) jelzés elkezd villogni. 1. Nyomja meg a MODE (ÜZEMMÓD) gombot az automatikus működés választásához. 2. Nyomja meg a FEL/LE gombot a kívánt hőmérséklet beállításához. A hőmérséklet a 17 C és 30 C (62 F 88 F) közötti tartományban állítható be 1 C (2 F) közzel. 3. Nyomja meg a BE/KI gombot a légkondicionáló elindításához. MEGJEGYZÉS 1. Az automatikus üzemmódban a légkondicionáló képes logikusan választani a hűtés, a ventilátor és a fűtés közül a tényleges beltéri hőmérséklet és távirányítón beállított hőmérséklet alapján. 2. Az automatikus üzemmódban nem kapcsolhatja át a ventilátor fordulatszámát. Ez ilyenkor automatikusan van szabályozva. 3. Ha az automatikus üzemmód nem felel meg Önnek, akkor manuálisan kiválaszthatja a kívánt üzemmódot Szárítás üzemmód Győződjön meg arról, hogy az egység áramforráshoz van csatlakoztatva, és megfelelő a tápellátás. A beltéri egység kijelzőpaneljén lévő OPERATION (MŰKÖDÉS) jelzés elkezd villogni. 1. Nyomja meg a MODE (ÜZEMMÓD) gombot a DRY (SZÁRÍTÁS) üzemmód választásához. 2. Nyomja meg a FEL/LE gombot a kívánt hőmérséklet beállításához. A hőmérséklet a 17 C és 30 C (62 F 88 F) közötti tartományban állítható be 1 C (2 F) közzel. 3. Nyomja meg az ON/OFF (BE/KI) gombot a légkondicionáló elindításához. MEGJEGYZÉS: Szárítás üzemmódban nem kapcsolhatja át a ventilátor fordulatszámát. Ez ilyenkor automatikusan van szabályozva. Hűtés/fűtés/ventilátor üzemmód Győződjön meg arról, hogy az egység áramforráshoz van csatlakoztatva, és megfelelő a tápellátás. 1. Nyomja meg a MODE (ÜZEMMÓD) gombot a COOL (HŰTÉS), a HEAT (FŰTÉS) vagy a FAN (VENTILÁTOR) üzemmód kiválasztásához. 2. Nyomja meg a FEL/LE gombot a kívánt hőmérséklet beállításához. A hőmérséklet a 17 C és 30 C (62 F 88 F) közötti tartományban állítható be 1 C (2 F) közzel. 3. Nyomja meg a FAN (VENTILÁTOR) gombot a ventilátor fordulatszámának négy álláson át (Auto (Automatikus), Low (Lassú), Med (Közepes) és High (Gyors)) történő beállításához. 4. Nyomja meg a BE/KI gombot a légkondicionáló elindításához. MEGJEGYZÉS A ventilátor üzemmódban a beállított hőmérséklet nem jelenik meg a távirányítón, és nem lesz képes szabályozni a beltéri hőmérsékletet sem. Ebben az esetben csak az 1., 3. és 4. t lehet végrehajtani. 9 10

7 MŰKÖDTETÉS MŰKÖDTETÉS 4. MŰKÖDTETÉS 4. MŰKÖDTETÉS Időzítéses működés Csak bekapcsolási időzítő Ez a funkció az egység automatikus indítását teszi lehetővé a beállított időpontban. A TIMER ON (IDŐZÍTŐ BE) értéke a készülék bekapcsolt és kikapcsolt állapotában egyaránt beállítható. KÉSZÜLÉK BEKAPCSOLVA Nyomja meg a TIMER ON (IDŐZÍTŐ BE) gombot az automatikus bekapcsolási funkció indításához. A távirányító kijelzőjén a beállított idő jelenik meg. A TIMER ON (IDŐZÍTŐ BE) gomb minden egyes megnyomása 30 perccel növeli a beállított értéket egészen 10 óráig. Ezután 60 perc lesz a köz a 24 óra eléréséig. A bekapcsolási idő beállítása után a TIMER (IDŐZÍTŐ) jelzőfény világítani fog a készüléken. A készülék folytatja a működést a beállított időpontban. KÉSZÜLÉK KIKAPCSOLVA Állítsa be az időzítőt a bekapcsolt készüléknél A készülék működésbe lép a beállított időpontban. A funkció kikapcsolásához állítsa be a 0.0 értéket. Csak kikapcsolási időzítő Ez a funkció az egység automatikus leállítását teszi lehetővé a beállított időpontban. Az időzítő értéke a készülék bekapcsolt és kikapcsolt állapotában egyaránt beállítható. KÉSZÜLÉK BEKAPCSOLVA Nyomja meg a TIMER OFF (IDŐZÍTŐ KI) gombot az automatikus kikapcsolási funkció indításához. A távirányító kijelzőjén a beállított idő jelenik meg. A TIMER OFF (IDŐZÍTŐ KI) gomb minden egyes megnyomása 30 perccel növeli a beállított értéket egészen 10 óráig. Ezután 60 perc lesz a köz a 24 óra eléréséig. A kikapcsolási idő beállítása után az időzítő jelzőfény világítani fog a készüléken, és az egység automatikusan kikapcsol a beállított időpontban. KÉSZÜLÉK KIKAPCSOLVA Állítsa be az időzítőt a bekapcsolt készüléknél A készüléken világítani fog az időzítő jelzőfény, és az egység kikapcsolt állapotban marad. A funkció kikapcsolásához állítsa be a 0.0 értéket. Bekapcsolási és kikapcsolási időzítő Mindkét funkció használatával a készülék beés kikapcsolását programozhatja a megadott időpontokban. KÉSZÜLÉK KIKAPCSOLVA Állítsa be a bekapcsolási időt a korábban Állítsa be a kikapcsolási időt a korábban A készülék a beállított bekapcsolási időpontban automatikusan bekapcsol, és a beállított kikapcsolási időpontban kikapcsol. KÉSZÜLÉK BEKAPCSOLVA Állítsa be a kikapcsolási időt a korábban Állítsa be a bekapcsolási időt a korábban A készülék a beállított kikapcsolási időpontban automatikusan kikapcsol, és a beállított bekapcsolási időpontban bekapcsol
