Előszó. A készülékről. A termék főbb jellemzői

Átírás

1

2 Előszó Környezetünket egyre jobban befolyásolja a modern civilizáció fejlődése, az épületek energiatakarékossága és üzemeltetési költségérzékenysége magával hozza az épületburok egyre zártabbá tételét, a frisslevegőmennyiség csökkentését, és ezáltal a zárt környezetben fejlődő szennyező gázok koncentrációjának emelkedését. A probléma megoldására mérnökeink egészséges, energia-takarékos, egyszerű, megbízható, friss levegős szellőztető rendszert fejlesztettek ki felhasználóinknak. Ez a fajta rendszer hővisszanyerést alkalmaz, melynek segítségével a belső hőmérséklet változása a folyamatos szellőztetés folyamán alacsony mértékű marad. A beltéri levegő szűrését filter segíti. A felhasznált új technológia, anyagok és speciális módszer biztosítja a készülék alacsony áramfogyasztását, nagy hatékonyságot, halk működést és könnyű felszerelhetőséggel. A készülék alapelve, hogy a frisslevegőt az elszívott, elhasznált távozó levegőből kinyert hővel fűtsük vagy hűtsük elő. A termék főbb jellemzői 1. Légcsere és szellőztetés Friss levegőt vezet be a helységbe és kiengedi az elhasznált, beltéri levegőt. 2. Energiavisszanyerés A beltéri egység hőcserélője az elszívott, kidobott levegő hőjét elvonja ésezzel a hővel fűti vagy hűti a befújt levegőt. Az energia így több mint 70%-ban visszanyerhető. 3. Csendes design Speciálisan kialakított, csendes üzemű ventilátort tartalmaz. 4. Levegőszűrés és kibocsátás Beépített levegőszűrő gondoskodik a tiszta és pormentes befújt levegőről. A készülékről Néhány alkatrész, mint a halk ventilátor, a hőcserélő és még néhány, a főegységben helyezkedik el. A készülék filtere megszűri a port, pollent, növényi anyagokat mielőtt a levegő a hőcserélőbe kerül. A panel kinyitása után a filter eltávolítható. A panel és a készülék közti részben tömítőanyag van, hogy a készüléken a levegő szivárgását megakadályozza. A készülékház hidegen hengerelt lemezből készült és korrózióvédő műanyag bevonattal kezelt. A készlékház belső oldala hangelnyelő anyaggal bevont.

3 1. Kidobott levegő 2. Friss levegő 3. Emelő fül 4. Filter 5. Hőcserélő 6. Ház 7. Elszívott levegő 8. Kezelt levegő 9. Vezérlődoboz

4 Vezetékes távirányító Működési nézet Vezetékes távirányító 1 Időzítő kijelzője 9 Filter tisztítás státuszának kijelzése 2 Energiatakarékos státusz kijelzése 10 Üzemmód gomb 3 Beállított páratartalom kijelzése 11 Páratartalom növelő gomb 4 Páratartalom kijelzése 12 Páratartalom csökkentő gomb 5 Levegőcserélési üzemmód (fele-fele levegő csere, befúvás, elszívás) 13 Ventilátor sebesség szabályzó gomb 6 Ventilátor sebesség kijelzése (gyors, közepes, lassú) 14 Újraindító/kapcsoló gomb 7 Üzemmód (auto, by-pass, hőcsere) 15 Időzítő gomb 8 Hibakód kijelzése 16 ON/OFF gomb

5 Energiatakarékos szellőztető rendszer 1. Be/kikapcsolás 1. Nyomja meg az ON/OFF gombot, hogy elindítsa a készüléket 2. Nyomja meg az ON/OFF gombot ismét, hogy leállítsa a készüléket 2. Ventilátor sebesség beállítása A FAN (ventilátor) gomb megnyomásával, fele-fele légcsere üzemmódban a ventilátor sebessége a következő sorrendben változik: Teljes levegőcsere esetén a FAN gomb megnyomása a ventilátor sebességét gyors és lassú sebesség között változtatja.

6 3. Párásítás beállítása 1. Ha a készülékében található párásító funkció, nyomja meg a párásító gombot: 2. : a páratartalom növelése 3. : a páratartalom csökkentése 4. A párásítás beállítása utána hőmérséklet automatikus 5%-ot nő vagy csökken.

7 Megjegyzés: Zár funkció: A és gombok 5 másodpercig való együttes megnyomásával a páratartalom kijelzőjén EE jelenik meg és a billentyűk lezáródnak. A és gombok ismételt megnyomásával a zár feloldható. Távfelügyelet vagy központi szabályzó alkalmazásakor távoli billentyűzár esetén a vezérlőpanelen a CC felirat jelenik meg és a készülék automatikusan beállítja a páratartalmat. A páratartalom beállításának mértéke: 40%-60% RH. 4. Újraindító/ Kapcsoló funkció beállítása 1. A TIMER (időzítő) gomb megnyomása nélkül, nyomja be hosszan a RESET/SWITCH (újraindítás/kapcsolás) gombot 5 másodpercig, hogy a kijelzőről a működési időtartam és az ikon eltűnjenek. 2. A TIMER (időzítő) működése alatt 3. Mikor a készülék üzemben van 4. Röviden nyomja meg az újraindító gombot, hogy a következő üzemmódok között válogathasson: Időzítő kikapcsolása (TIMER OFF), Energiatakarékos indítás (Energy saving startup setting), Energiatakarékos üzemmód leállítása (Energy saving stop setting) és idő beállítása (time setting).

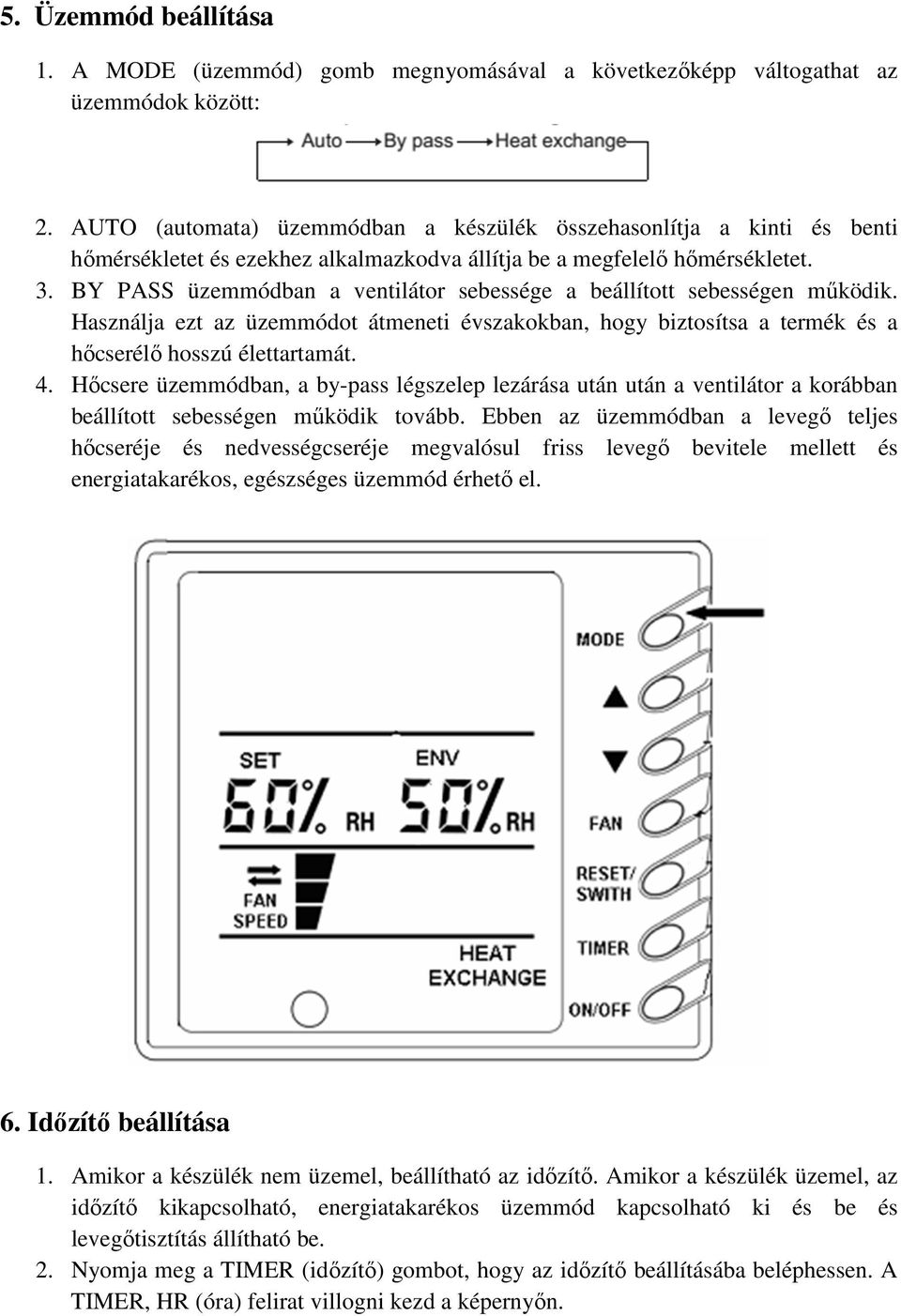

8 5. Üzemmód beállítása 1. A MODE (üzemmód) gomb megnyomásával a következőképp váltogathat az üzemmódok között: 2. AUTO (automata) üzemmódban a készülék összehasonlítja a kinti és benti hőmérsékletet és ezekhez alkalmazkodva állítja be a megfelelő hőmérsékletet. 3. BY PASS üzemmódban a ventilátor sebessége a beállított sebességen működik. Használja ezt az üzemmódot átmeneti évszakokban, hogy biztosítsa a termék és a hőcserélő hosszú élettartamát. 4. Hőcsere üzemmódban, a by-pass légszelep lezárása után után a ventilátor a korábban beállított sebességen működik tovább. Ebben az üzemmódban a levegő teljes hőcseréje és nedvességcseréje megvalósul friss levegő bevitele mellett és energiatakarékos, egészséges üzemmód érhető el. 6. Időzítő beállítása 1. Amikor a készülék nem üzemel, beállítható az időzítő. Amikor a készülék üzemel, az időzítő kikapcsolható, energiatakarékos üzemmód kapcsolható ki és be és levegőtisztítás állítható be. 2. Nyomja meg a TIMER (időzítő) gombot, hogy az időzítő beállításába beléphessen. A TIMER, HR (óra) felirat villogni kezd a képernyőn.

9 3. Ekkor a és gombok megnyomásával a beállított idő növelhető vagy csökkenthető. A TIMER gomb ismételt megnyomásával a beállított idő érvényesíthető és a készülék időzítése a beállított mérték szerint elindul. 4. Az időzítő 0,5-24 óráig állítható be. 5. Energiatakarékos üzemmódban az időzítő 2-5 óráig állítható be. Az alapértelmezett idő 2 óra. 6. Energiatakarékos üzemmód érvénytelenítésével az időzítő 1-4 órára állítható be. Az alapértelmezett idő 1 óra. ( A FAN és a gombok együttes megnyomásával az energiatakarékos időzítő elindítható. 7. Környezeti hőmérséklet kijelzése Alapértelmezésben a helység páratartalma és hőmérséklete jelenik meg a kijelzőn (ENV). 8. Párásítás kijelzése A MODE és a gombok 5 másodpercig tartó együttes megnyomásával a párásítási funkciót ki/bekapcsolhatja. A páratartalom csak abban az esetben jelenik meg a képernyőn, ha a párásító üzemmód be van kapcsolva. Alapértelmezett beállítás szerint a párásítás nem indul el. A funkció bekapcsolása javasolt száraz levegő esetén. (A funkció opcionális.) 9. Ventilátor üzemmód kijelzése A FAN és gombok 5 másodpercig tartó együttes megnyomásával kiválaszthatja a fele-fele és a teljes levegőcserét. A ventilátor sebességét a felhasználó választhatja ki. Például ha túlnyomás szükséges a helységben, a befúvó ventilátort nagyobb fokozatra kell állítani, míg

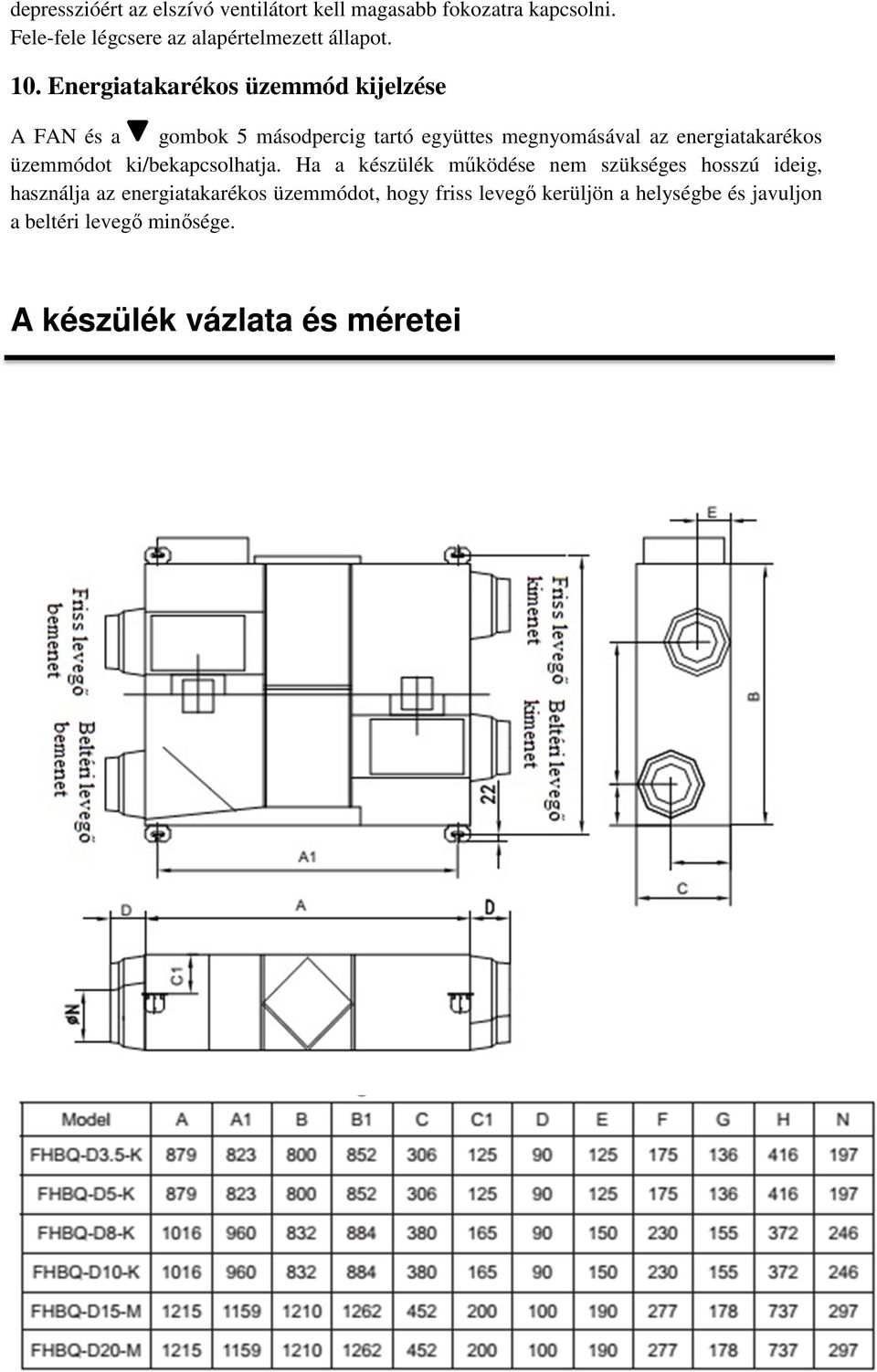

10 depresszióért az elszívó ventilátort kell magasabb fokozatra kapcsolni. Fele-fele légcsere az alapértelmezett állapot. 10. Energiatakarékos üzemmód kijelzése A FAN és a gombok 5 másodpercig tartó együttes megnyomásával az energiatakarékos üzemmódot ki/bekapcsolhatja. Ha a készülék működése nem szükséges hosszú ideig, használja az energiatakarékos üzemmódot, hogy friss levegő kerüljön a helységbe és javuljon a beltéri levegő minősége. A készülék vázlata és méretei

11 Biztonság
