1 SUPRABOX COMORT KOMPAKT LAKÁSSZELLŐZTETŐGÉPEK ECOIT ETRI THE AIR MOVEMENT GROUP Rosenberg Hungária Lég- és Klímatechnikai Kft Tokodaltáró, József Attila út Telefon +36/ ax +36/ Internet:

2 SupraBox Comfort kompakt légkezelőgépek Rosenberg kompakt légkezelőgép a kellemes helyiségklímáért Panellakások, lakások, családi házak, vendéglátóhelyek, kisebb üzletek, hotelek és irodaépületek energiatakarékos szellőztetőrendszere Az energiahatékony lakásszellőztetésért kifejlesztésre került SupraBox Comfort kompakt légkezelőgépek mindenek előtt a magas energiahatékonysága által tűnnek ki. A felhasznált ellenkeresztáramú hővisszanyerők 85-90% feletti hatásfokot érnek el. Minden ventilátoregység energia hatékony Rosenberg EC-motor hajtású. Ez a magas mértékű energiahatékonyság alacsony üzemeltetési költségeket biztosít, egyidejűleg az alacsony CO 2 kibocsátás által óvja a környezetet. Egy üzemkész, intelligens szabályozás gondoskodik a kényelmes üzemeltetésről és az egyszerű kezelhetőségről. Széles körű variálási lehetőségek és a sokféle tartozék biztosítja majd minden felhasználási- és szerelési esetre a megfelelő megoldást

3 Műszaki leírás A kompakt szellőztető készülékek tulajdonságai Típus: SupraBox Comfort Higiéniai követelmények A SupraBox Comfort kompakt szellőztető készülékek megfelelnek a jelenleg érvényes VDI 6022 szerinti szabványnak. A készülékek sima felületűek (kívül festett RAL 7035), ezért nem tapadnak meg a bacilusok, gombák, ezért könnyen és jól tisztíthatóak. Készülékház A készülékek kedvező hangcsillapítással és stabil keretnélküli házzal rendelkeznek. Az oldalfalak kettős horganyzott lemezeléssel vannak felépítve. A belső- és külső lemezek 1 mm-es festett vagy horganyzott acéllemezből készülnek. A szigetelés vastagsága 40 mm. A belső elemek távolságait az energetikai szabványokat figyelembe véve alakítottuk ki. Hővisszanyerés A hővisszanyeréshez magas hatékonyságú ellenkeresztáramú hővisszanyerők 85-90% feletti hatásfokkal kerülnek felhasználásra. A friss levegő és az elszívott levegő teljes szétválasztása szagátvitel nélkül biztosítva van. A készülékbe épített hővisszanyerő lehetővé teszi télen a kidobott levegő hőtartalmának visszanyerését, ezzel csökkentve a helyiség fűtési költségét. Nyáron a hővisszanyerőnyerőt megkerülő bypass ágon szabad hűtéssel tudjuk éjjel a lakást hűteni. Kezelési oldal A lakásszellőztető készülékeknél a kezelési oldal szabadon választható. A kezelési oldal felől nézve, ha a befújt levegő csatlakozócsonkja a bal oldalon helyezkedik el, akkor balos, ha pedig a jobb oldalon van, akkor jobbos kezelésű a készülék. A kezelőajtók egyszerű hozzáférést biztosítanak a tisztításhoz és a karbantartáshoz. Szűrő Alapkivitelben a friss levegőhöz 7-es szűrőosztályú finom szűrők, az elszívott levegőhöz G4/M5-ös szűrőosztályú szűrők kerülnek felhasználásra. Opcionálisan úgy a friss levegő szűrők mind az elszívott levegő szűrők 7-es szűrosztállyal szállíthatóak. Csőcsatlakozások A csőcsatlakozások méretezésénél a névleges térfogatáramhoz tartozó légsebességeket 3,0 m/s és 5,0 m/s között vettük fel. A csatlakozócsonk méretek megfelelnek a szakmában szokásos névleges átmérőknek. A készülékek tükrözött kivitelben is szállíthatók, amely attól függ, hogy a befújt és a kidobott levegő csatlakozócsonkjai a kezelési oldalról nézve jobbra vagy balra esnek. ok A kompakt építésű, hátrahajló lapátozással és modern EC-motorral kialakított járókerekek, lehetővé teszik a teljes építési sorozat halk és energia hatékony üzemeltetését. Szabályozás A SupraBox Comfort kompakt szellőztető berendezések több fajta vezérléssek készülnek, hogy mindenki megtalálja a számára megfelelő megoldást. Minden készülék rendelkezik fagyvédelemmel. A beavatkozó egység szabályozási felszeretségtől függően egyszerű, többállású kapcsolóval, illetve több funkciót biztosító LCD kijelzős panellel rendelkezik. Opcionálisan páratartalom- és levegő minőség szenzor illeszthető a berendezéshez. A SupraBox Comfort 280 és 350 típusú gépekhez opcionálisan kínálunk fűtő és hűtő elemeket, amelyek teljesítményének optimális szabályozásával a kívánt terem komfortot érhetjük el. 3

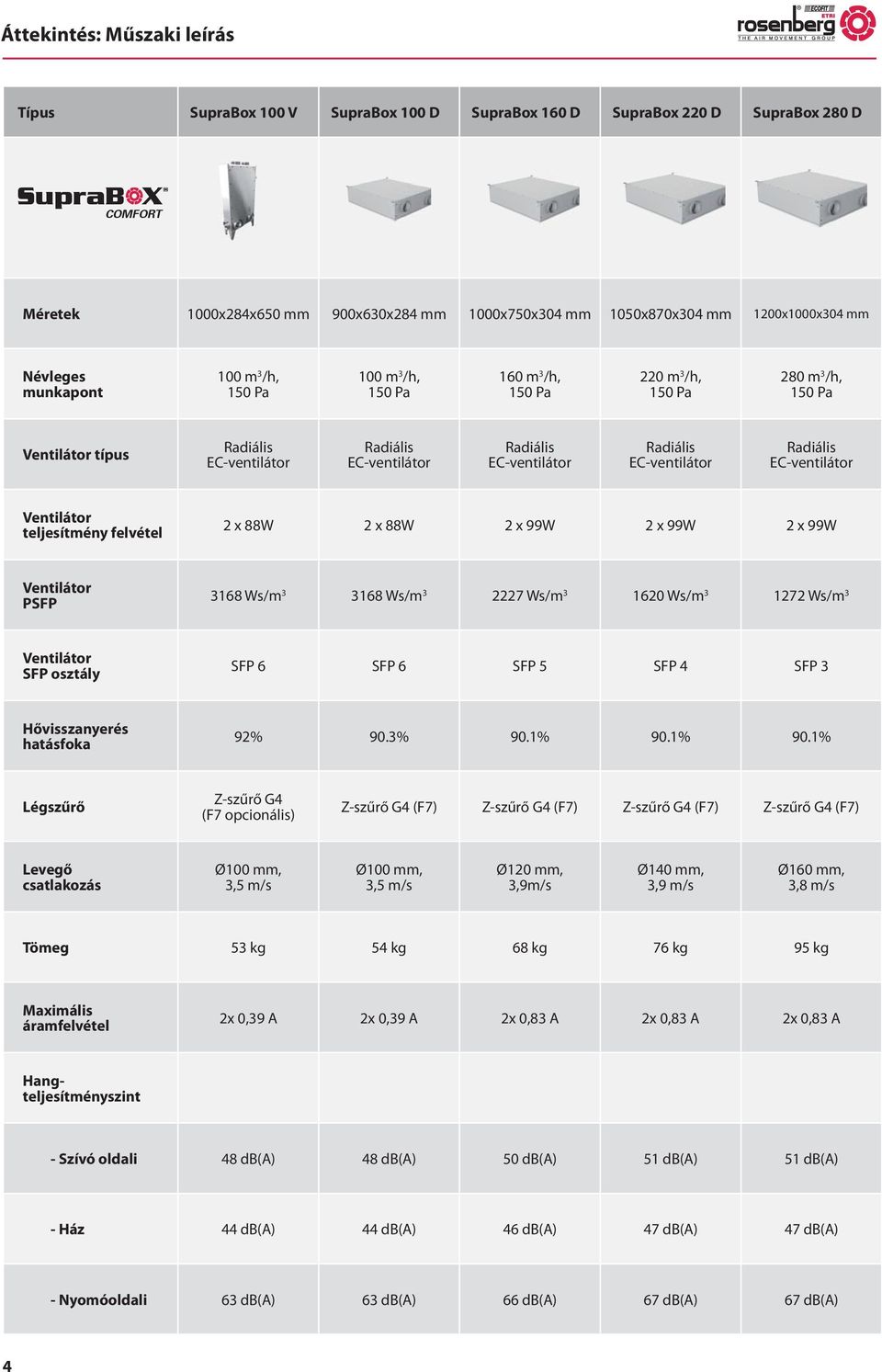

4 Áttekintés: Műszaki leírás Típus SupraBox 100 V SupraBox 100 D SupraBox 160 D SupraBox 220 D SupraBox 280 D SupraB X COMORT Méretek 1000x284x650 mm 900x630x284 mm 1000x750x304 mm 1050x870x304 mm 1200x1000x304 mm Névleges munkapont 100 m 3 /h, 100 m 3 /h, 160 m 3 /h, 220 m 3 /h, 280 m 3 /h, típus teljesítmény felvétel 2 x 88W 2 x 88W 2 x 99W 2 x 99W 2 x 99W PSP 3168 Ws/m Ws/m Ws/m Ws/m Ws/m 3 SP osztály SP 6 SP 6 SP 5 SP 4 SP 3 Hővisszanyerés hatásfoka 92% 90.3% 90.1% 90.1% 90.1% Légszűrő Z-szűrő G4 (7 opcionális) Z-szűrő G4 (7) Z-szűrő G4 (7) Z-szűrő G4 (7) Z-szűrő G4 (7) Levegő csatlakozás Ø100 mm, 3,5 m/s Ø100 mm, 3,5 m/s Ø120 mm, 3,9m/s Ø140 mm, 3,9 m/s Ø160 mm, 3,8 m/s Tömeg 53 kg 54 kg 68 kg 76 kg 95 kg Maximális áramfelvétel 2x 0,39 A 2x 0,39 A 2x 0,83 A 2x 0,83 A 2x 0,83 A Hangteljesítményszint - Szívó oldali 48 db(a) 48 db(a) 50 db(a) 51 db(a) 51 db(a) - Ház 44 db(a) 44 db(a) 46 db(a) 47 db(a) 47 db(a) - Nyomóoldali 63 db(a) 63 db(a) 66 db(a) 67 db(a) 67 db(a) 4

5 Áttekintés: Műszaki leírás / Szabályozás: kezelőszervek és opcionális érzékelők Típus SupraBox 350 H SupraBox 350 V SupraBox Comfort kezelőszervek - Basic szabályozó SupraB X COMORT Méretek 800x400x1005 mm állítható lábbal együtt 900x400x865 mm állítható lábbal együtt Névleges munkapont 350 m 3 /h, 130 Pa 350 m 3 /h, 130 Pa - Mid és Advenced szabályozó típus teljesítmény felvétel 2 x 99W 2 x 99W PSP 1008 Ws/m Ws/m 3 SP osztály Hővisszanyerés hatásfoka SP 3 SP 3 92% 92% Opcionális érzékelők - Páratartalom szenzor Légszűrő Z-szűrő 7 (Elszívás: M5) Z-szűrő 7 (Elszívás: M5) Levegő csatlakozás Ø160 mm, 4,8m/s Ø160 mm, 4,8m/s - Állítható páratartalom szenzor Tömeg 78 kg 80 kg Maximális áramfelvétel 2x 0,83 A 2x 0,83 A Hangteljesítményszint - Szívó oldali 53 db(a) 53 db(a) - VOC szenzor - Ház 49 db(a) 49 db(a) - Nyomóoldali 69 db(a) 69 db(a) 5

6 G Kidobott leveg Befújt leveg H C riss leveg Elszívott leveg Méretek I D A G B 40 riss leveg ** C 40 Elszívott leveg Befújt leveg K H Kidobott leveg ** Géptípus A B C D E G H I K SupraBox 100 V ** A SupraBox Comfort 100V kivitel esetén a friss levegő és a kidobott levegő csatlakozócsonkjai kérésre a készülék hátlapján is elhelyezhetők. Ennek pozícióját a G és a H méretek jelölik. Ø A 40 B E D Géptípus A B C D E G H SupraBox 100 D SupraBox 160 D SupraBox 220 D SupraBox 280 D

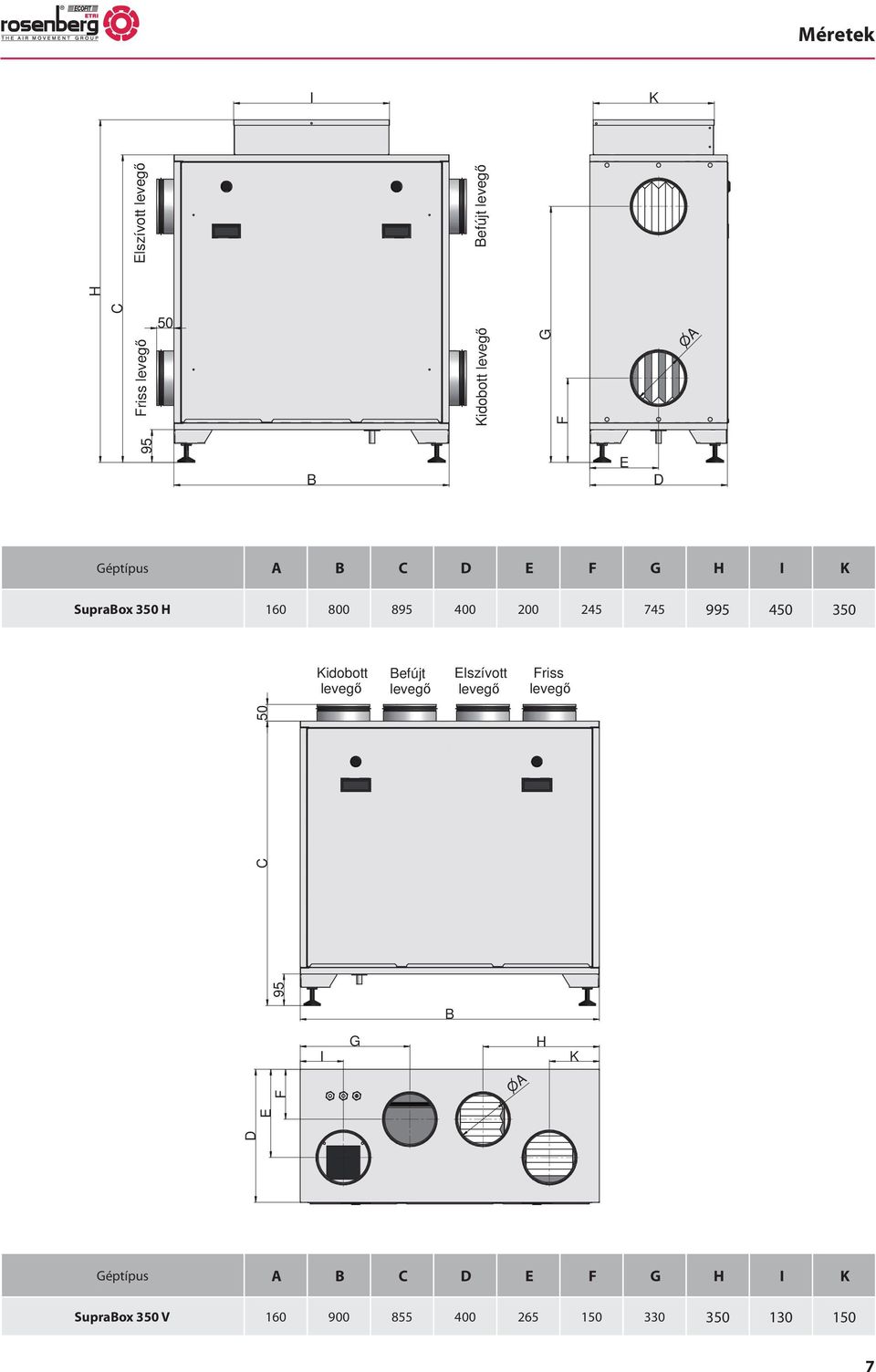

7 Méretek I K H C riss levegő Elszívott levegő 50 Befújt levegő Kidobott levegő G na 95 B E D Géptípus A B C D E G H I K SupraBox 350 H Kidobott levegő Befújt levegő Elszívott levegő riss levegő C B I G H K na E D Géptípus A B C D E G H I K SupraBox 350 V

8 Szabályozás SupraBox 100 V, SupraBox 100 D, SupraBox 160 D, SupraBox 220 D, SupraBox 280 D, SupraBox 350 H, SupraBox 350 V típusok szabályozási felszereltésge UNCIÓK BASIC MID ADVANCED szabályozás 4 állású kapcsolóval Hőcserélő fagyvédelem Éjszakai szellőztetés (szabad hűtés) Hibajelző LCD kijelzős vezérlő panel Tűzjelző Heti óra program VOC érzékelő Páratartalom szenzor 1 (üzembe helyezésnél előre beállított) Páratartalom szenzor 2 (felhasználó által állítható kivitel) Páratartalon szenzor 3 (légcsatornába szerelhető kivitel, üzemebe helyezéskor beállított) Standard funkció Opcionális funkció A műszaki változtatás jogát fenntartjuk! 8
