1 Korszerű légkezelő gépek fejlesztése Előadó: ügyvezető igazgató Budapest, Comfort kiállítás

2 Előzmények Hajtás szabályozás Az előadás tartalma Fokozott légtömörségi és hőtechnikai követelmények biztosítása Hővisszanyerők alkalmazása Adiabatikus nedvesítés Egyedi megoldások - Szorpciós légkezelőgépek - Hőszivattyúk Új fejlesztési módszerek

Hővisszanyerők alkalmazása Adiabatikus nedvesítés Egyedi

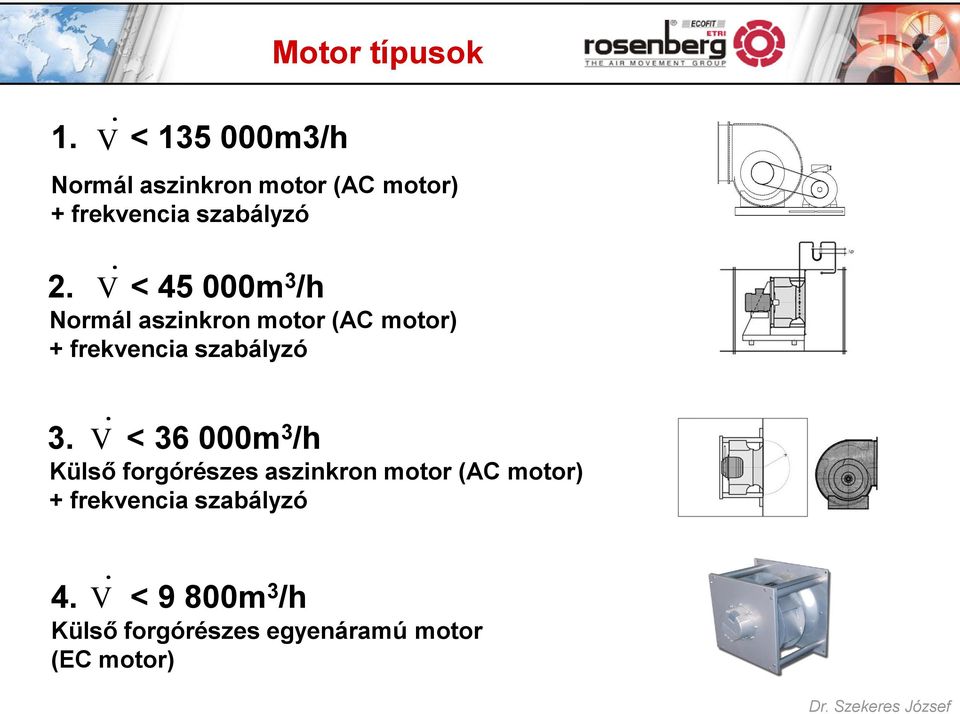

3 V 1. < m3/h 3. < m 3 /h Motor típusok Normál aszinkron motor (AC motor) + frekvencia szabályzó V 2. < m 3 /h Normál aszinkron motor (AC motor) + frekvencia szabályzó V Külső forgórészes aszinkron motor (AC motor) + frekvencia szabályzó V 4. < 9 800m 3 /h Külső forgórészes egyenáramú motor (EC motor)

4 FV hajtás és EC hajtás költségei Költségek arányai Aszinkron motor állandó fordulatszámmal Kétfordulatú aszinkron motor Aszinkron motor frekvenciaváltóval EC-motor ECelektronikával

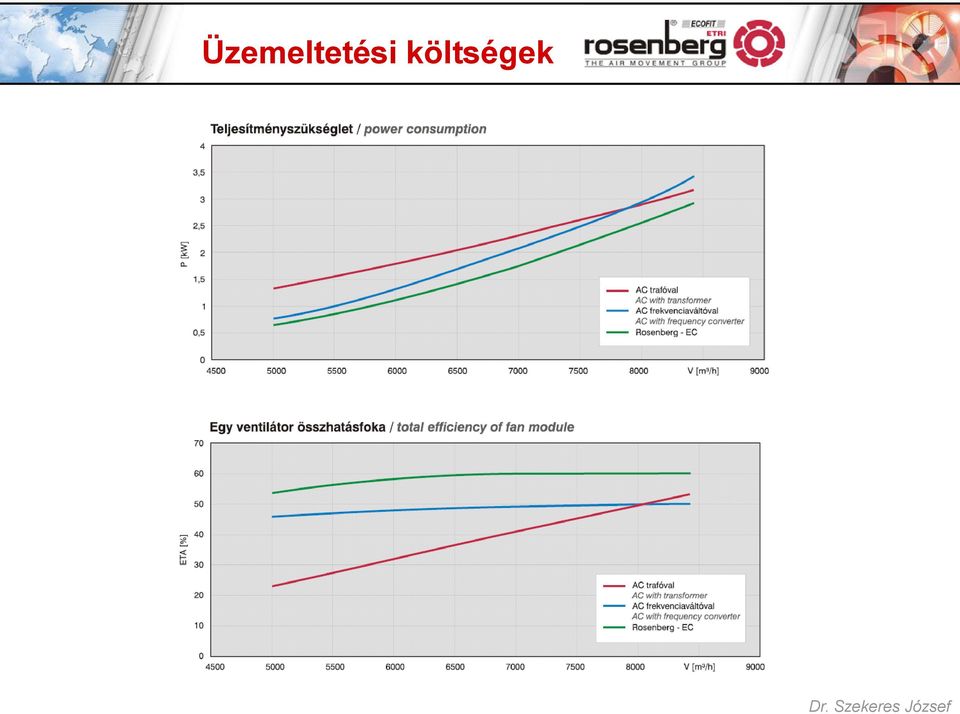

5 Üzemeltetési költségek

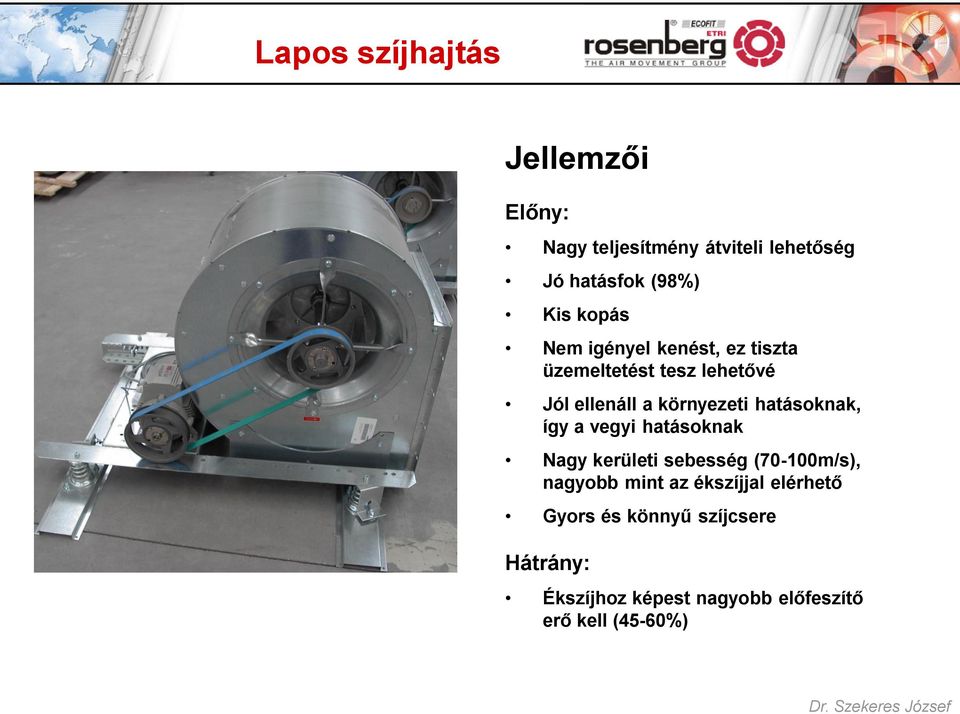

6 Lapos szíjhajtás Jellemzői Előny: Nagy teljesítmény átviteli lehetőség Jó hatásfok (98%) Kis kopás Nem igényel kenést, ez tiszta üzemeltetést tesz lehetővé Jól ellenáll a környezeti hatásoknak, így a vegyi hatásoknak Nagy kerületi sebesség (70-100m/s), nagyobb mint az ékszíjjal elérhető Gyors és könnyű szíjcsere Hátrány: Ékszíjhoz képest nagyobb előfeszítő erő kell (45-60%)

hatásoknak, így a vegyi hatásoknak Nagy kerületi sebesség (70-100m/s), nagyobb mint az

7 Osztály Fokozott légtömörség Hőátbocsátási tényező (k) [W/m 2 K] Osztály Hőhídfaktor (k b ) T1 K 0,5 TB1 0,75 < k b < 1 T2 0,5 < k 1 TB2 0,6 < k b 0,75 T3 1 < k 1,4 TB3 0,45 < k b 0,6 T4 1,4 < k 2 TB4 0,3 < k b 0,45 T5 Nincs előírás TB5 Nincs előírás DIN EN 1886 szerint 1. Generációs panel és keret: Panel T4-T3, Keret: TB 4-TB3 Keret: alumínium profil Panel falvastagság: mm Anyaga: üveggyapot

0,3 < k b 0,45 T5 Nincs előírás TB5 Nincs előírás DIN EN 1886 szerint 1.

8 Fokozott légtömörség 2. Generációs panel és keret: Panel T3-T2, Keret: TB3 Keret: Horganyzott acél profil Panel falvastagság: mm Anyaga: kőzetgyapot Standard, higiénikus és időjárásálló kivitelek a DIN EN 1886, VDI 3803 és 6022 szerint

Horganyzott acél profil Panel falvastagság: 40 70 mm Anyaga:

9 Fokozott légtömörség 2. Generációs keretnélküli gép: Panel T3, Keretnélküli kivitel Panel falvastagság 40-70mm Anyaga kőzetgyapot Olcsóbb kivitel A keret elhagyása miatt jó hang- és hőtechnikai paraméterek (T3,) Kívül- belül teljesen sík felületek Megfelel a német VDI 3803 és 6022 előírásainak is A VDI 6022 szerint standard, higiénikus és időjárásálló kivitelben

Anyaga kőzetgyapot Olcsóbb kivitel A keret elhagyása miatt jó hang- és hőtechnikai

Panel falvastagság 60-70mm Anyaga kőzetgyapot A műanyag elemek üvegszál

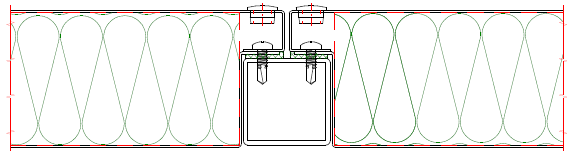

10 Fokozott légtömörség 3. Generációs keret és panel. Keret TB2, PanelT2 Keret termikusan szétválasztott horganyzott acél profil Panel falvastagság 60-70mm Anyaga kőzetgyapot A műanyag elemek üvegszál erősítésű műanyagból készülnek A oldalfal panelek hőhídmentesen kerülnek rögzítésre, nincs átmenő csavar

11 Geometriai méretek Légkezelőgép csigaházas ventillátorral Légkezelőgép háznélküli ventillátorral és áramláselosztó lemezzel

12 Forgódobos (η = 85%) Hővisszanyerők Keresztáramú lemezes (η = 65%) Ellenáramú lemezes (η = 85%) Hőcsöves (η = 60%) Közvetítő közeges (η = 35%)

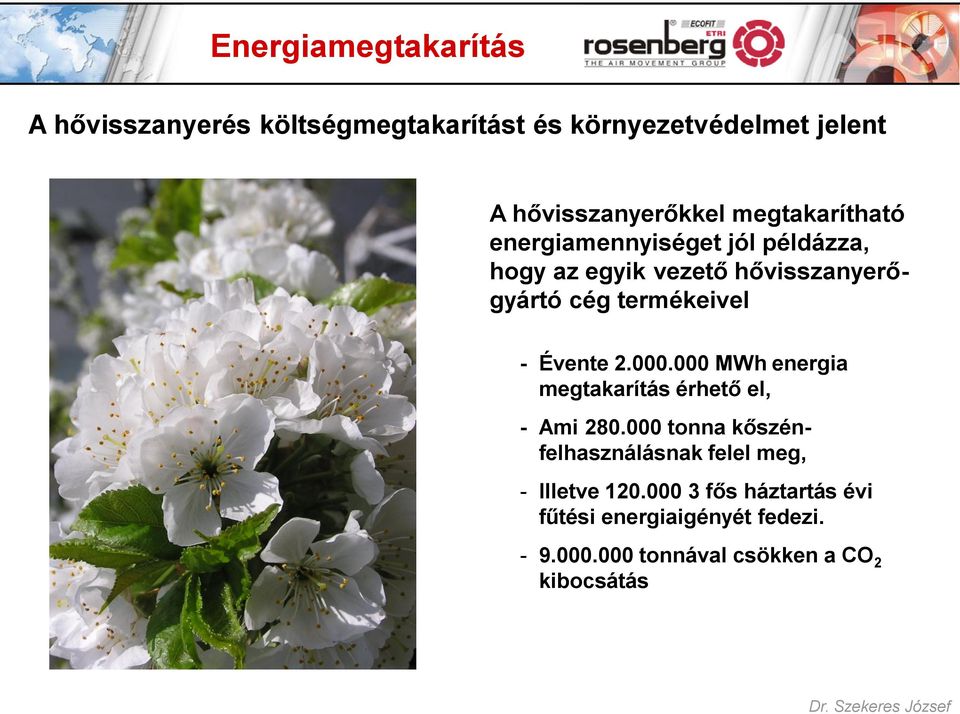

13 Energiamegtakarítás A hővisszanyerés költségmegtakarítást és környezetvédelmet jelent A hővisszanyerőkkel megtakarítható energiamennyiséget jól példázza, hogy az egyik vezető hővisszanyerőgyártó cég termékeivel - Évente MWh energia megtakarítás érhető el, - Ami tonna kőszénfelhasználásnak felel meg, - Illetve fős háztartás évi fűtési energiaigényét fedezi tonnával csökken a CO 2 kibocsátás

Évente 2.000.000 MWh energia megtakarítás érhető el, - Ami 280.

14 Légnedvesítés Adiabatikus légnedvesítő örvényrács fúvókák cseppleválasztó reakciótér Szabadalmaztatott örvényrács A nedvesítés során 100%-os telítés is elérhető Az örvények közepén bar nyomással kerül a víz beporlasztásra Teljes egészében rozsdamentes acélból készül Alkalmazható higiénikus igényeknél is Légsebesség 4 m/s-ig Alacsony víz- és energiafelhasználás

közepén 5-140 bar nyomással kerül a víz beporlasztásra Teljes egészében rozsdamentes

15 Szorpciós légkezelőgépek 1990-es évek közepétől alkalmazzák Nyári légállapotban a levegőt hagyományos hűtőberendezés alkalmazása nélkül tudja hűteni és szárítani Működéséhez nyáron is jelentős hőenergiára van szükség

hűtőberendezés alkalmazása nélkül tudja hűteni és

16 Szorpciós légkezelőgépek SECO szorpciós regenerátor Cellulóz mátrix alapú hordozó Töltőanyag: lítium-klorid sóoldat Kémiai szorpciós folyamat Regenerációs hőmérséklet: C Időszakonként forognia kell Működési élettartama 8-10 év

sóoldat Kémiai szorpciós folyamat Regenerációs

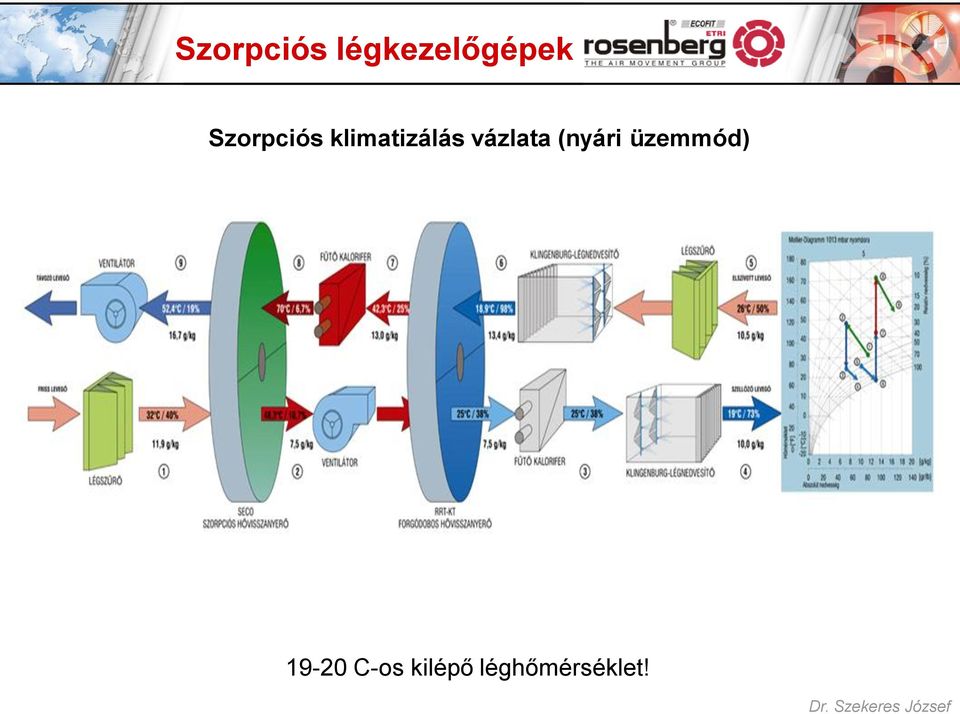

17 Szorpciós légkezelőgépek Szorpciós klimatizálás vázlata (nyári üzemmód) C-os kilépő léghőmérséklet!

18 Optimalizálás CFD (Computational Fluid Dynamics) szimulációval segített fejlesztés Hatékony fejlesztési eszköz az energia veszteségek csökkentésére Nyomásveszteség Hőveszteség Az elemek egymásra hatásának vizsgálat Az elemek közti távolság optimalizálása

veszteségek csökkentésére Nyomásveszteség Hőveszteség Az elemek

19 Köszönöm megtisztelő figyelmüket!
