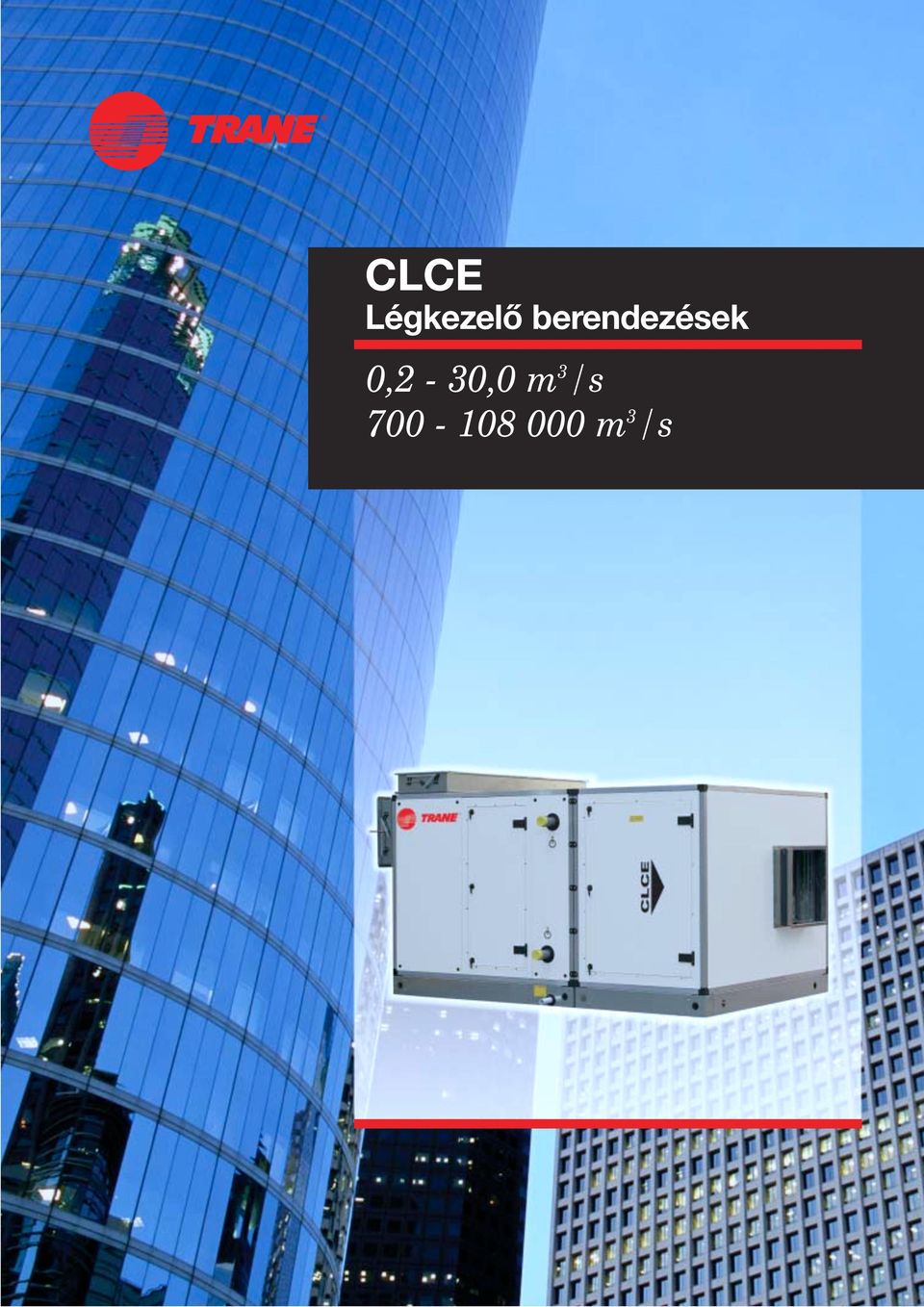

1 CLCE Légkezelő berendezések 0,2-30,0 m 3 /s m 3 /s

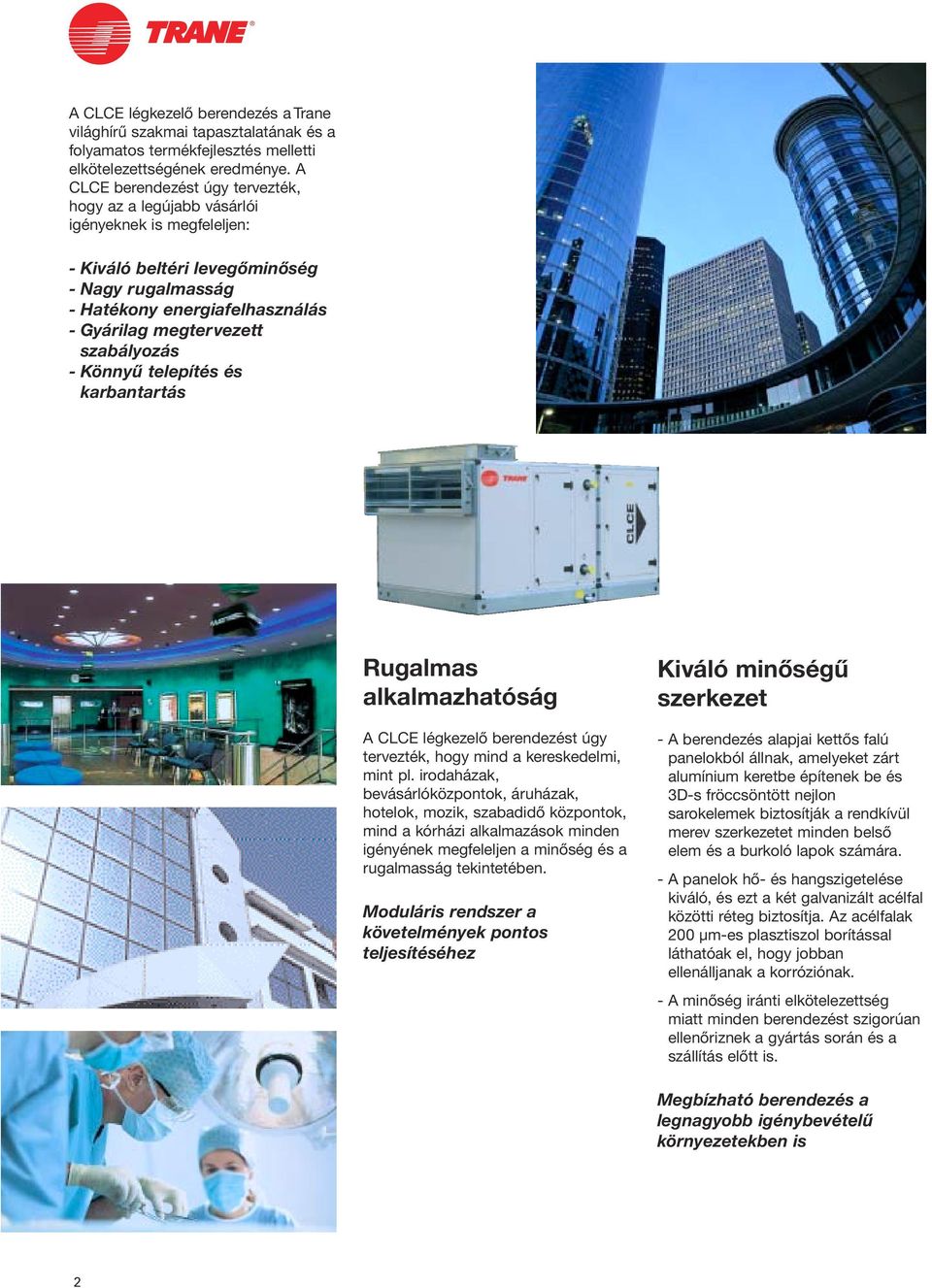

2 A CLCE légkezelő berendezés a Trane világhírű szakmai tapasztalatának és a folyamatos termékfejlesztés melletti elkötelezettségének eredménye. A CLCE berendezést úgy tervezték, hogy az a legújabb vásárlói igényeknek is megfeleljen: - Kiváló beltéri levegőminőség - Nagy rugalmasság - Hatékony energiafelhasználás - Gyárilag megtervezett szabályozás - Könnyű telepítés és karbantartás Rugalmas alkalmazhatóság A CLCE légkezelő berendezést úgy tervezték, hogy mind a kereskedelmi, mint pl. irodaházak, bevásárlóközpontok, áruházak, hotelok, mozik, szabadidő központok, mind a kórházi alkalmazások minden igényének megfeleljen a minőség és a rugalmasság tekintetében. Moduláris rendszer a követelmények pontos teljesítéséhez Kiváló minőségű szerkezet - A berendezés alapjai kettős falú panelokból állnak, amelyeket zárt alumínium keretbe építenek be és 3D-s fröccsöntött nejlon sarokelemek biztosítják a rendkívül merev szerkezetet minden belső elem és a burkoló lapok számára. - A panelok hő- és hangszigetelése kiváló, és ezt a két galvanizált acélfal közötti réteg biztosítja. Az acélfalak 200 µm-es plasztiszol borítással láthatóak el, hogy jobban ellenálljanak a korróziónak. - A minőség iránti elkötelezettség miatt minden berendezést szigorúan ellenőriznek a gyártás során és a szállítás előtt is. Megbízható berendezés a legnagyobb igénybevételű környezetekben is 2

3 Beltéri levegőminőség A CLCE-t úgy tervezték, hogy biztonságos, kellemes és hatékony környezetet biztosítson az épületben tartózkodók számára: - Az alapfelszereltséghez tartozó ferde csepptálcák a mikroorganizmusok terjedését akadályozzák meg. - A belső fal plasztiszol borítása könnyebbé teszi a tisztántartást. (opció) - HEPA szűrők EU13/H13 A ház légtömörsége Az optimális táplevegő mennyiség biztosítása érdekében a CLCE berendezés A és B osztályú légtömörségű változatban is kapható (a DW144 szerint) a projekt követelményeinek megfelelően. Megfelel a kórházi előírásoknak - Alacsony szivárgású zsaluk - Eltávolítható, rozsdamentes acél ferde vízleeresztő tálcák - Ventilátorok menetes vízleeresztő dugóval és kémlelő nyílásokkal - Tisztító nyílások leválasztó lemezekkel vagy zsalukkal - Kezelt hőcserélők - A motorok nem a légáram útjában vannak Az IAQ megoldás a kórházi alkalmazásokhoz Nagy rugalmasság Ház Hőhíd-megszakítás opció A CLCE berendezés szabványos 66-os méretben kapható. Nem szabványos méretek is kaphatóak olyan helyekre, ahol az elérés vagy a hely korlátozott. Ház opciók: - Beltéri és kültéri változatok - 25 és 50 mm-es panelok - 50 mm-es panelok hőhídmegszakítással - Elérés zsanéros ajtókon vagy levehető panelokon keresztül - 0,5, 0,9 vagy 1,2 mm-es belső és külső falak, az akusztikus követelményeknek megfelelően Ház megoldások minden feladathoz Elemei A CLCE termékskála az alkatrészek széles választékát kínálja: - Keverő részegységek - EU3/G3 - EU13/H13 hatékonyságú szűrők - Aktívszén-szűrők - Fűtő hőcserélők: gőz, forró víz - Elektromos fűtőelem - Közvetett gáztüzelésű modulok - Hűtő hőcserélők: hűtöttvíz, DX - Önálló párásító berendezések - Hangtompítók - Előre- és hátrahajló lapátozású ventilátorok Minden alkalmazási igényhez megfelelő alkatrész Hatékony energiafelhasználás A CLCE berendezések integrált hővisszanyerési rendszerekkel is felszerelhetők mint pl.: - Közvetítőközeges hőcserélők - Lemezes hőcserélők - Forgódobok Csökkentett üzemeltetési költségek 3

4 Külső méretek 25 mm-es panelek 50 mm-es panelek Ventilátor Egyszeres keverőtér Panel szűrő Panel & zsákos Hepa szűrő szűrők CLCE berendezés méret Szélesség Magasság Szélesség Magasság Légtérfogat a hőcserélő homlokfelületén m 3 /s mm mm mm mm 2,5 m/s 3,0 m/s 3,5 m/s Hosszúság Tömeg kw Hosszúság Tömeg Hosszúság Tömeg Hosszúság Tömeg Hosszúság Tömeg (1) (1) 0,35 0,42 0, , (1) (1) 0,53 0,64 0, , (1) (1) 0,80 0,95 1, , (1) (1) 0,70 0,84 0, , (1) (1) 1,05 1,26 1, , (1) (1) 1,34 1,61 1, (1) (1) 1,32 1,58 1, (1) (1) 1,69 2,02 2, (1) (1) 2,05 2,46 2, , ,01 2,42 2, , ,45 2,94 3, , ,89 3,47 4, , ,80 2,16 2, , ,80 3,36 3, , ,90 4,68 5, , ,63 3,15 3, , ,77 4,52 5, , ,02 6,03 7, ,62 4,34 5, ,04 6,05 7, ,33 7,59 8, ,73 5,68 6, ,31 7,57 8, ,74 9,29 10, ,18 7,41 8, ,76 9,31 10, ,50 11,40 13, , ,06 10,88 12, , ,10 13,32 15, , ,95 15,54 18, ,49 12,59 14, ,85 15,42 17, ,99 17,99 20, ,92 14,31 16, ,60 17,52 20, ,21 20,65 24, ,25 23,10 26, ,29 25,55 29, Megjegyzések: A fenti részegység hosszak és tömegek csak a projekt kezdeti szakaszában használhatóak, irányadóak a berendezés méretének becslésére. Kérjük forduljon helyi képviseletünkhöz a számítógépes kiválasztásért és a műszaki rajzokért. Kérésre egyéb szabványos méretű berendezések is kaphatóak. Lehetséges berendezés elrendezés: Vízszintesen egy vonalban vagy két szinten. A fenti adatok a 2,5 m/s hőcserélő homlokfelületi sebességnél, beltéri változatra érvényesek, a szabványunk alapján. Gyors kiválasztási feltételek: Ventilátor részegység Egyszeres keverőtér Fűtő hőcserélő részegység Közvetett gázfűtésű részegység Közelítő ventilátormotor teljesítmény adott légáram esetén 2,5 m/s & 1000 Pa TSP-nél Részegység hossza fojtószelepek nélkül Levegő: +5 C-tól 25 C-ig Levegő: +5 C-tól 25 C-ig Hátrahajló lapátozású ventilátorok, egy sebességű motor. A fojtószelepek a légtérfogat Víz: 82/71 C Gázégővel és égéstérrel együtt 100%-ára vannak méretezve & Hőcserélő. Földgáz. Panel szűrő részegység HEPA szűrő részegység Elektromos fűtő részegység Önálló gőznedvesítők Hatékonyság: EU3/G3 Szerelőajtókkal Levegő: +5 C-tól 25 C-ig Gőz teljesítmény: Kg/H-ig Szűrő hatékonyság: H10 Egyszintes Kombinált panel + zsákos szűrő részegység EU3/G3 panel, EU6/G6 zsákok (1) Csepptálcákkal, vagy ha nincsenek csepptálcák, akkor az alap eltávolítható és a teljes berendezés magasság így 160 mm-rel csökken (Csak kis méretű berendezéseknél). 4

5 Fűtő hőcserélő (LPHW) Elektromos fűtőelem Közvetett gázégő Hűtő hőcserélő Hangtompító Gőznedvesítők Szerelő részegység Dupla keverőelem vízszintes kialakítással Dupla keverőelem függőleges kialakítással Lemezes hőcserélő HosszúságTömeg HosszúságTömeg Hosszúság Tömeg Hosszúság Tömeg HosszúságTömeg Hosszúság Tömeg Hosszúság Tömeg Hosszúság Tömeg Hosszúság Tömeg Hosszúság Tömeg Hangtompító részegység Szerelő részegység Lemezes hőcserélő részegység Forgódobos hővisszanyerő részegység Elérhető részegység hossz: mm Visszatérő levegő: 24 C/50% A megfelelő választásért forduljon mm Friss levegő: 5 C/85% a helyi képviselethez Minimális hatásfok: 40% Hűtő hőcserélő részegység Dupla vízszintes keverőkamra Megkerülővezeték fojtószeleppel. Levegő: 30 C/50% - 14 C A fojtószelepek a légtérfogat 100%-ára vannak méretezve Ferde csepptálcákkal Víz: 6/12 C Csepptelenítővel Dupla függőleges keverőkamra Ferde csepptálcával A fojtószelepek a légtérfogat 100%-ára vannak méretezve 5

6 Gyárilag megtervezett szabályozás Minden CLCE légkezelő berendezés plug-and-play szabályozó rendszerrel is szállítható. A berendezések megtervezett, felszerelt szabályozókkal vannak ellátva, illetve huzalozva és tesztelve kerülnek leszállításra, ennek eredményeképp: - Egyszerűbb a feladatok koordinálása - Gyorsabb az ütembe helyezés A szabályozó csomagba beépített alkatrészek a következők: - Ventilátor és szűrő állapotkapcsolók - Fagyvédelem kapcsolók - Hőmérséklet-, páratartalom- és nyomásérzékelők - Zsalumozgató motorok - Hőcserélő szelepek - Közvetlen digitális szabályozók - Ventilátormotor indítók - Változtatható frekvenciájú hajtások A részegységekben szállított CLCE berendezések gyorscsatlakozókkal vannak felszerelve a gyorsabb telepítés érdekében. Rövidebb telepítési idő, alacsonyabb költségek és kisebb kockázat Rugalmas szabályozás A CLCE berendezésekbe beépített szabályozás csomagot a következők jellemzik: - Változtatható vagy állandó levegőtérfogat - Forró víz, gőz, hűtöttvíz, DX hőcserélő és elektromos fűtőegység - Homlok és megkerülő - Több zónás - Berendezésre szerelt vagy különálló szabályozó-egység kijelző - Önálló vagy integrált szabályozó rendszer üzemeltetés - Gyárilag vagy helyileg programozott szabályozók a testreszabott üzemeltetéshez Az épület használóinak komfortérzete Integrált komfortrendszerek A gyárilag tervezett szabályozás csomag összeköthető más Trane termékekkel a Trane integrált komfortrendszeren keresztül, amely egy olyan egy hatékony rendszer, ahol a Trane szabályozás és épületkezelés egy koherens egésszé, a komfort forrásává válik. - Egyetlen felelősségforrás A berendezést és a szabályozást egy gyártó szolgáltatja, így könnyebbé válik a helyszíni koordináció és a projektek hamarabb készülnek el. - Felügyelet és hibajelzések Az ICS egy óriási eszköz a megelőző karbantartás ütemezéséhez, a berendezés állásidejének és az ellenőrzés költségeinek csökkentése. - Rendszeroptimálás DDC szabályozók vannak minden berendezésen, amelyek kommunikálnak egymással, így biztosítják a maximális kapacitást és a teljes HVAC rendszer optimálást. - Nyitott protokoll kommunikáció A Trane szabályozók LonTalk kompatibilisek, így lehetővé teszik az egyszerű rendszerbővítést és a nem Trane gyártmányú berendezések könnyű integrációját. Optimalizált rendszer a komfort és hatékony energiafelhasználás eléréséért. Gyors csatlakoztatási rendszer 6

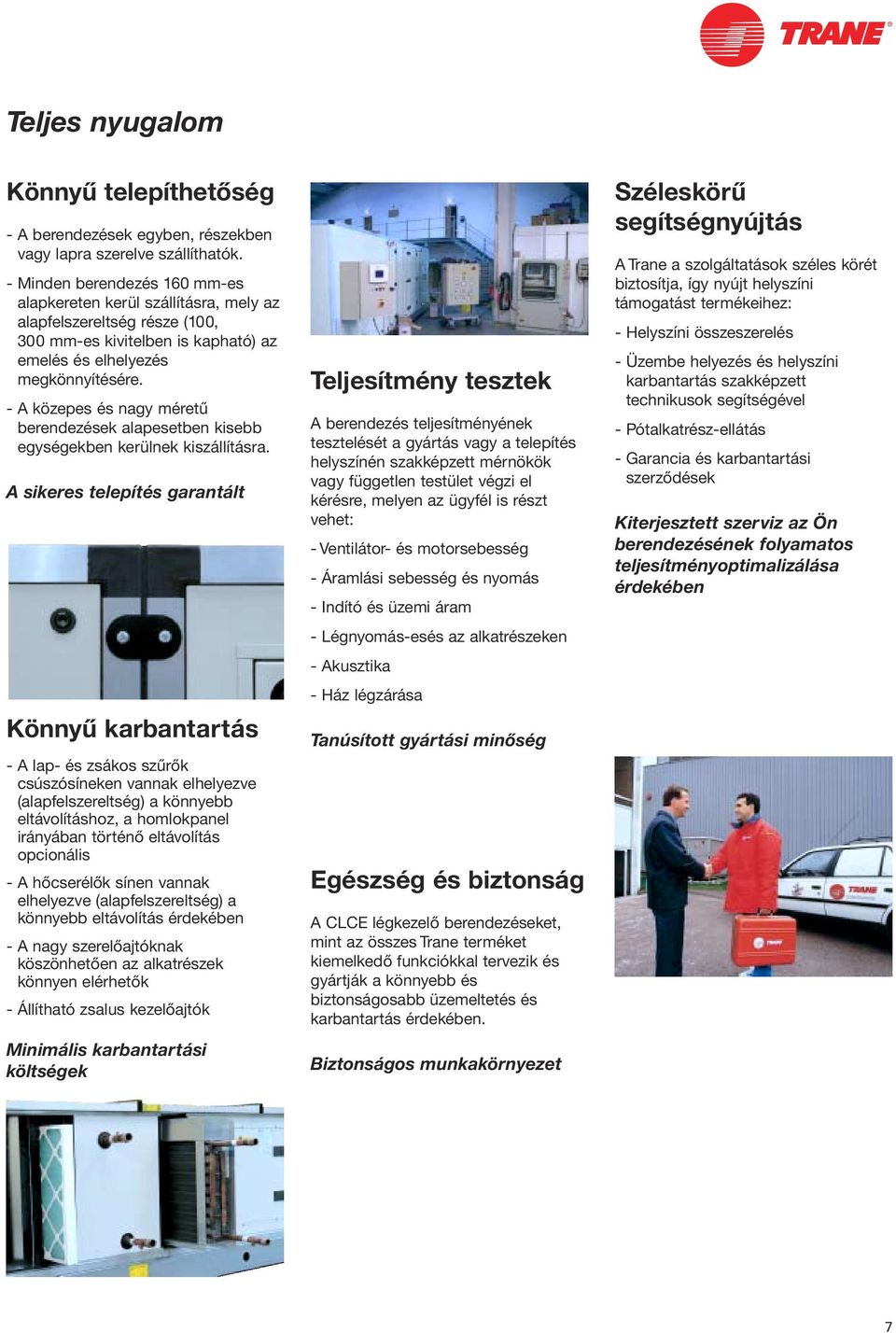

7 Teljes nyugalom Könnyű telepíthetőség - A berendezések egyben, részekben vagy lapra szerelve szállíthatók. - Minden berendezés 160 mm-es alapkereten kerül szállításra, mely az alapfelszereltség része (100, 300 mm-es kivitelben is kapható) az emelés és elhelyezés megkönnyítésére. - A közepes és nagy méretű berendezések alapesetben kisebb egységekben kerülnek kiszállításra. A sikeres telepítés garantált Könnyű karbantartás - A lap- és zsákos szűrők csúszósíneken vannak elhelyezve (alapfelszereltség) a könnyebb eltávolításhoz, a homlokpanel irányában történő eltávolítás opcionális - A hőcserélők sínen vannak elhelyezve (alapfelszereltség) a könnyebb eltávolítás érdekében - A nagy szerelőajtóknak köszönhetően az alkatrészek könnyen elérhetők - Állítható zsalus kezelőajtók Minimális karbantartási költségek Teljesítmény tesztek A berendezés teljesítményének tesztelését a gyártás vagy a telepítés helyszínén szakképzett mérnökök vagy független testület végzi el kérésre, melyen az ügyfél is részt vehet: - Ventilátor- és motorsebesség - Áramlási sebesség és nyomás - Indító és üzemi áram - Légnyomás-esés az alkatrészeken - Akusztika - Ház légzárása Tanúsított gyártási minőség Egészség és biztonság A CLCE légkezelő berendezéseket, mint az összes Trane terméket kiemelkedő funkciókkal tervezik és gyártják a könnyebb és biztonságosabb üzemeltetés és karbantartás érdekében. Biztonságos munkakörnyezet Széleskörű segítségnyújtás A Trane a szolgáltatások széles körét biztosítja, így nyújt helyszíni támogatást termékeihez: - Helyszíni összeszerelés - Üzembe helyezés és helyszíni karbantartás szakképzett technikusok segítségével - Pótalkatrész-ellátás - Garancia és karbantartási szerződések Kiterjesztett szerviz az Ön berendezésének folyamatos teljesítményoptimalizálása érdekében 7

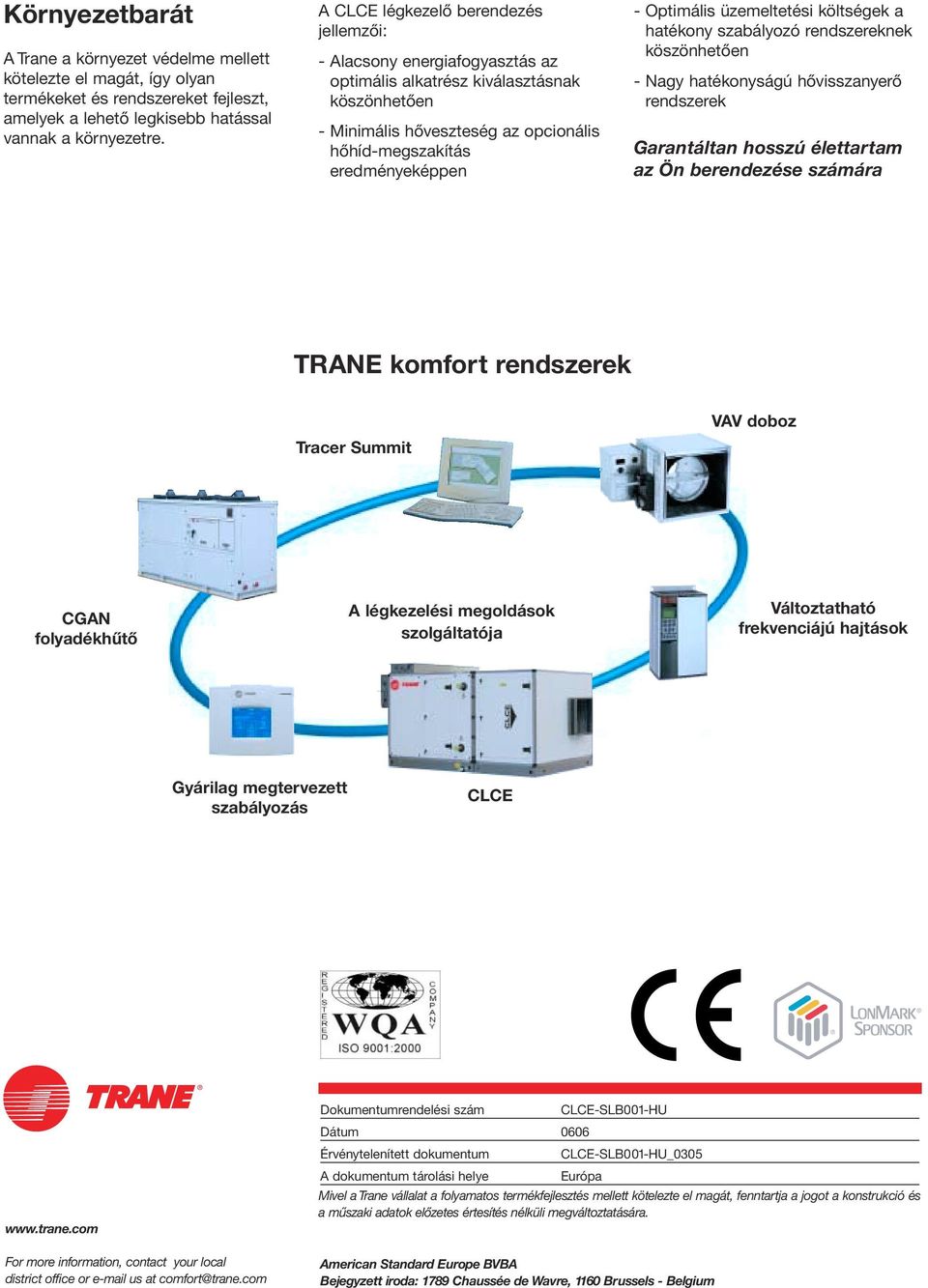

8 Környezetbarát A Trane a környezet védelme mellett kötelezte el magát, így olyan termékeket és rendszereket fejleszt, amelyek a lehető legkisebb hatással vannak a környezetre. A CLCE légkezelő berendezés jellemzői: - Alacsony energiafogyasztás az optimális alkatrész kiválasztásnak köszönhetően - Minimális hőveszteség az opcionális hőhíd-megszakítás eredményeképpen - Optimális üzemeltetési költségek a hatékony szabályozó rendszereknek köszönhetően - Nagy hatékonyságú hővisszanyerő rendszerek Garantáltan hosszú élettartam az Ön berendezése számára TRANE komfort rendszerek Tracer Summit VAV doboz CGAN folyadékhűtő A légkezelési megoldások szolgáltatója Változtatható frekvenciájú hajtások Gyárilag megtervezett szabályozás CLCE For more information, contact your local district office or us at comfort@trane.com Dokumentumrendelési szám CLCE-SLB001-HU Dátum 0606 Érvénytelenített dokumentum CLCE-SLB001-HU_0305 A dokumentum tárolási helye Európa Mivel a Trane vállalat a folyamatos termékfejlesztés mellett kötelezte el magát, fenntartja a jogot a konstrukció és a műszaki adatok előzetes értesítés nélküli megváltoztatására. American Standard Europe BVBA Bejegyzett iroda: 1789 Chaussée de Wavre, 1160 Brussels - Belgium
