1 Fiat Scudo

2

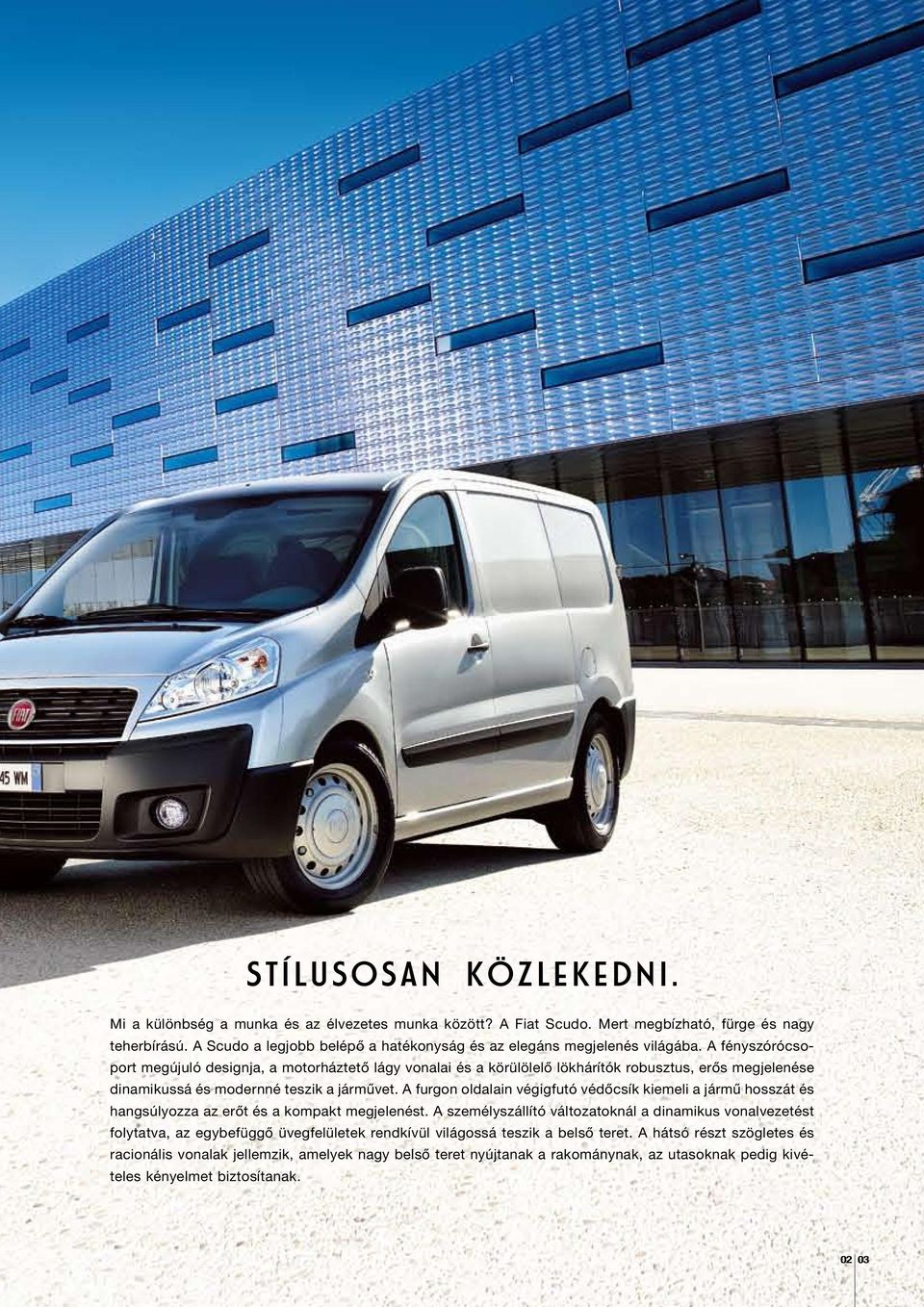

3 Stílusosan közlekedni. Mi a különbség a munka és az élvezetes munka között? A Fiat Scudo. Mert megbízható, fürge és nagy teherbírású. A Scudo a legjobb belépô a hatékonyság és az elegáns megjelenés világába. A fényszórócsoport megújuló designja, a motorháztetô lágy vonalai és a körülölelô lökhárítók robusztus, erôs megjelenése dinamikussá és modernné teszik a jármûvet. A furgon oldalain végigfutó védôcsík kiemeli a jármû hosszát és hangsúlyozza az erôt és a kompakt megjelenést. A személyszállító változatoknál a dinamikus vonalvezetést folytatva, az egybefüggô üvegfelületek rendkívül világossá teszik a belsô teret. A hátsó részt szögletes és racionális vonalak jellemzik, amelyek nagy belsô teret nyújtanak a rakománynak, az utasoknak pedig kivételes kényelmet biztosítanak

4 A mûholdas navigátor rendelhetô színes vagy monokrom kijelzôvel. Hûtött kesztyûtartó (légkondicionálóval szerelt változatoknál).

5 Nyugalom. Munkaidô van. Ha kint még sötét van, könnyebben indul a munkanap egy kényelmes Fiat Scudóval. A vezetôülést úgy tervezték, hogy a lehetô legkényelmesebbé tegye a jármûben töltött idôt. Az ergonomikus vezetôülés állítható magasságú és háttámlájú, a kormánykerék magasságban és mélységben állítható, a sebességváltó kar a középkonzolon helyezkedik el, a mûszerek könnyen leolvashatóak. Számos berendezés teszi pihentetôvé a vezetést: tolatásérzékelô, elektromosan állítható és behajtható visszapillantó tükrök, tempomat, sebességhatároló, esô- és sötétedésérzékelô, amelyekkel a fényszórók automatikusan bekapcsolnak és az ablaktörlôk esô esetén mûködésbe lépnek. A Scudo fedélzetén még telefonálni is kényelmesen tudunk a Bluetooth kihangosítójával, amellyel mobiltelefonunkat a kormánykeréken elhelyezkedô kezelôgombokkal és a Scudo audioberendezésével tudjuk használni. A telefonszámok és az SMS-üzenetek a mûszerfalon elhelyezkedô többfunkciós kijelzôn jelennek meg. A kijelzô megjeleníti a fedélzeti számítógép információit is, a dátum, óra, külsô hômérséklet és a rádió funkcióin kívül

6 A tetô alatti polc három nyitott tárolóból áll. Két praktikus, betolható pohártartó a vezetô-, illetve az utasoldalon (felszereltségtôl függôen). A négy részre osztott kijelzônek és a fekete hátterû grafikának köszönhetôen a mûszerek könnyen leolvashatóak.

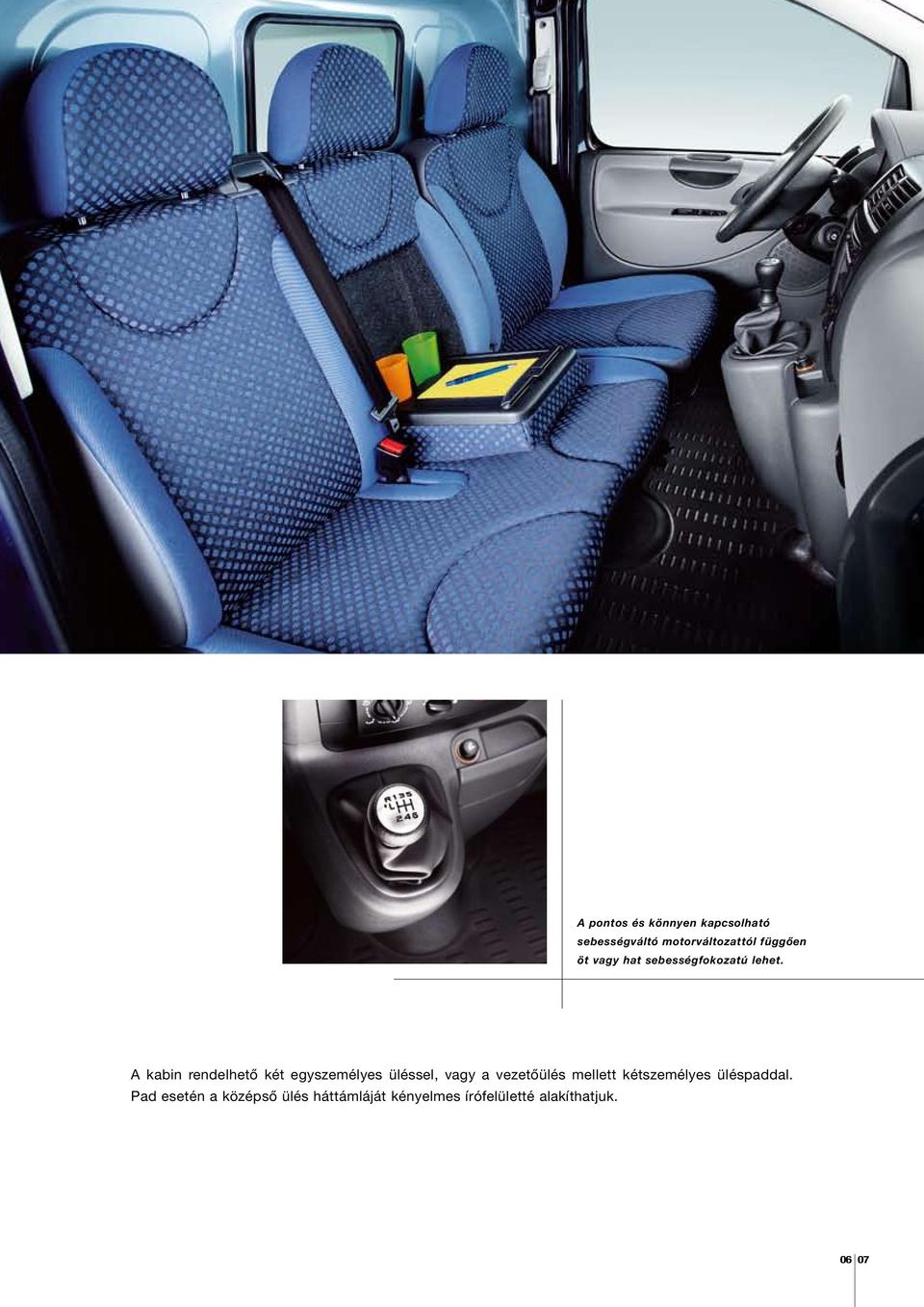

7 A pontos és könnyen kapcsolható sebességváltó motorváltozattól függôen öt vagy hat sebességfokozatú lehet. A kabin rendelhetô két egyszemélyes üléssel, vagy a vezetôülés mellett kétszemélyes üléspaddal. Pad esetén a középsô ülés háttámláját kényelmes írófelületté alakíthatjuk

8

9 Egy mindent (be)vállaló profi. Lemezelt furgon, rövid vagy hosszú tengelytáv, 2 belsô hosszúság, magas vagy alacsony tetô, 5, 6 vagy 7 köbméter raktérfogat, mechanikus vagy pneumatikus felfüggesztés, egy- vagy kétszárnyú hátsó ajtó... a választási lehetôségek és a számtalan testre szabott megoldás a Scudót rendkívül sokoldalúvá teszik. Bármilyen elvárása is van, a Scudo furgonok közül bizonyára talál olyan verziót, amely megfelel bármilyen szállítási igénynek

10

11 A pneumatikus felfüggesztés vezérlôgombja a raktér jobb hátsó oldalán található. A pneumatikus hátsó felfüggesztés automata szintszabályozással maximális komfortot nyújt minden utasnak, javítja a jármû úttartását, állandó szinten tartja bármilyen terhelés esetén, még aszimmetrikusan elhelyezett rakománynál is. A gondtalan rakodásért. Egy Scudóba mindig egyszerû az árut ki-, illetve bepakolni. Ez köszönhetô a rakodótér alacsony padlójának, mely a földtôl mindössze 49 cm-re található. Az opcionális hátsó pneumatikus felfüggesztés lehetôvé teszi az álló jármû rakterének további 5 cm-rel való leeresztését. A mûvelet egyszerûen elvégezhetô a rakodótérben található vezérlôgomb megnyomásával

12 Scudo Furgon. Gondolkodjon nagyban! A Scudo a raktérfogat terén is jeleskedik. A rövid tengelytávú változatnál a raktérfogat 5 m 3 -es, a hosszú tengelytávúnál 6 m 3 -es, a hosszú tengelytávú, magas tetôs változatnál pedig 7 m 3 -es. A hasznos teherbírás kg. A rakodótérben 8 horoggal rögzíthetjük az árut szállítás közben. Az oldalsó tolóajtón (92,4 cm-re nyitható) és a lemezelt vagy teljesen üveges szárnyas hátsó ajtókon keresztül egyaránt hozzáférhetô a jármû. Ez azt jelenti, hogy nyitott ajtóknál a padlótól a tetôig minden centimétert kihasználhatunk a rakomány ki- és berakodásánál, hiszen a szárnyas ajtók nyílásszöge 90 és 180. Alacsony tetôs változatoknál a felfelé nyíló hátsó csomagtérajtó, fûthetô hátsó ablakkal és ablaktörlôvel, külön rendelhetô.

13 Raktérfogat m 3 Rövid tengelytáv, Hosszú tengelytáv, Hosszú tengelytáv, standard tetô standard tetô magas tetô Teherbírás akár 1200 kg Magasság (mm) Szélesség (mm) Hosszúság (mm) Raktér méretek Szélesség a kerékjáratok között (mm) Rakodóküszöb magassága üresen (mm) 562-tôl 604-ig, mechanikus felfüggesztéssel 491-tôl 500-ig, pneumatikus felfüggesztéssel Oldalsó ajtó (szélesség magasság) (mm) Hátsó ajtó (szélesség magasság) (mm)

14 Scudo Combinato. Üdvözöljük a komfort fedélzetén! Kényelmes rakodás, kényelmes utazás. A Scudo Combinato esetén a komfort és a stílus találkozik a haszongépjármûvek praktikumával. A Scudo Combinato termékskálájából mindenki igénye szerint választhat jármûvet. Hosszú vagy rövid tengelytáv, maximális sokoldalúság. A 3. üléssor elôrehajtásával vagy kiszerelésével hat személy szállítása esetén is nagy raktérfogat áll rendelkezésünkre.

15 14 15

16 Több mint utas. Fontos vendég. Ha elegáns egyterût szeretne, itt a maximális komfortot nyújtó Scudo személyszállító, amely tökéletes szabadidôautó, és emellett a vállalat reprezentációs céljainak is megfelel. A Scudo fedélzetén az utasok komfortját hat levegônyílás, valamint a második és harmadik üléssor felett elhelyezkedô utastér-világítás biztosítja. A hosszú tengelytávú változatnál, a Scudo 5,84 m 2 -es üvegfelülettel büszkélkedhet, ami kiváló kilátást biztosít a vezetônek éppúgy, mint a második vagy harmadik sorban ülô utasoknak. A magasabban ülô harmadik sor a hátul helyet foglalóknak is ugyanolyan kilátást biztosít, mint az elöl ülôknek. A padlót padlószônyeg borítja, a belsô kidolgozást magas minôség jellemzi.

17 Szerencsére mindig van egy kis szabadidô, és szerencsére létezik a Scudo Family is, amely az elegancia, komfort és biztonság tekintetében egy család, egy baráti vagy sporttársaság minden igényét kielégíti. A teljes körû komfort érdekében automata légkondicionáló és kiegészítô hátsó légkondicionáló is rendelhetô. A még kifinomultabb Scudo Executive maximálisan elegáns, ahol aprólékosan ügyeltek minden részletre, ideértve a krómozott kilincseket és a karosszéria színére fényezett lökhárítókat; ez a legjobb belépô szállodáknál, légitársaságoknál, továbbá hatékony és stílusos vállalatoknál

18 A Family és Executive változatoknál a Scudo rövid és hosszú tengelytávval is rendelhetô. A második és harmadik üléssor lehajtható és elôredönthetô vagy kivehetô, ha a csomagok nagyobb helyet igényelnek. A második és harmadik sor üléseihez kárpitozott fejtámlák és hárompontos biztonsági övek tartoznak. Az oldalsó ülések gyermekülés rögzítésére szolgáló Isofix rögzítési pontokkal ellátottak. Az ajtókban és az elsô ülések alatt tárolórekeszek találhatóak, két pohártartó a konzolon és az oldalsó paneleken, üvegtartó, hálós rekesz az ülések háttámlájában apróbb tárgyak tárolására: mindez megerôsíti, hogy egy aprólékosan kidolgozott, mindenki számára maximális komfortot biztosító jármûrôl van szó.

19 A Scudo Combinato 8/9 személyes változatainál az ülések kényelmesek, az üléshuzatok elegánsak és kellemesek. Szállítható személyek száma: 8/9 Raktérfogat*: 327/770 dm 3 (9 ülés esetén) A Scudo személyszállító teteje alatt két tágas, ajtóval ellátott tárolórekesz található. Középen egy különleges tükör van felszerelve, amellyel hátrafordulás nélkül láthatjuk a hátsó sorokban ülôket. (Különösen hasznos gyermekek szállításakor vagy taxi esetében). * kalaptartóig mérve 18 19

20 Scudo padlólemez. Minden elképzelésnek teret ad. A Scudo padlólemez kifejezetten az Ön üzleti elképzeléseinek megfelelô kereskedelmi jármû kialakítását teszi lehetôvé. A Scudo padlólemez hosszú tengelytávval akár 3000 kg-os össztömeggel is rendelhetô, ez esetben az elsô tengelyen 1400 kg, a hátsón pedig 1700 kg a maximális terhelhetôség. A képen látható autó a Scudo padlólemez egy megjelenési változata.

21 20 21

22 Felépítmény példák padlólemezkabin kivitel esetén Az átalakítók és berendezôk munkáját megkönnyíti a szerkezetek rögzítésére szolgáló számos rögzítôpont. Igény esetén rendelhetô karosszériaszélesítô készlet, amelynek segítségével egészen 2,1 méterre nyújtható a jármû szélessége. A Scudóból mindig az aktuális igényeinek megfelelô jármûvet alakíthatja ki. Például lehet belôle pick-up, mini lakóautó, mozgóüzlet, hûtôsautó, vagy bármi más, amire munkája folyamán szüksége lehet. A képen látható autó a Scudo Pick-up egy átalakítási változata.

23 Teherbírás az átalakítás elôtt: Elsô tengely maximális terhelése: Hátsó tengely maximális terhelése: 1200 KG 1400 KG 1700 KG 22 23

24

25 Fürge a városban, erôs a hosszú utakon. Három briliáns, halk, gyors és rugalmas motor áll rendelkezésére. Teljesítmény, vezetési komfort, gazdaságos üzemeltetés és környezetvédelem szempontjából erre a biztonságos és megbízható motorválasztékra mindig számíthatunk. A 90 Multijet és a 120 Multijet motorok alacsony fenntartási költségek mellett nagy teljesítményre képesek. Aki még nagyobb teljesítményre vágyik, 140 Multijet Power motort is rendelhet, ez a motor gyakorlatilag bármilyen igény maximális kielégítésére képes. EURO 4 Szervizigény Km MULTIJET TECHNOLÓGIA 90 Multijet Hengerûrtartalom: 1560 cm 3 Maximális teljesítmény CE: 66 kw (90 LE) 4000 fordulat/perc Maximális nyomaték CE: 180 Nm (18,4 kgm) 1750 fordulat/ percnél Közvetlen Multijet befecskendezés, Common Rail típusú elektronikus vezérléssel, turbófeltöltôvel EURO 4 Ötfokozatú sebességváltó 120 Multijet Hengerûrtartalom: 1997 cm 3 Maximális teljesítmény CE: 88 kw (120 LE) 4000 fordulat/perc Maximális nyomaték CE: 300 Nm (30,6 kgm) 2000 fordulat/ percnél Közvetlen Multijet befecskendezés, Common Rail típusú elektronikus vezérléssel, turbófeltöltôvel EURO 4 Hatfokozatú sebességváltó 140 Multijet Power Hengerûrtartalom: 1997 cm 3 Maximális teljesítmény CE: 100 kw (136 LE) 4000 fordulat/perc Maximális nyomaték CE: 320 Nm (32,7 kgm) 2000 fordulat/ percnél Közvetlen Multijet befecskendezés, Common Rail típusú elektronikus vezérléssel, turbófeltöltôvel EURO 4 Hatfokozatú sebességváltó 24 25

26 Biztosan jobb. Tanulmányok, kutatások, pálya- és töréstesztek ihlették a Scudo általános tervét, amely kifinomult megoldásokat és modern berendezéseket használ az utasok védelmére. Ütközés esetén a merev utastér és az elsô és hátsó zónák programozott deformációja óvja meg az utasokat. Aktív biztonság terén is a legtöbbet nyújtja, ami a karosszéria merevségének és a minden körülmény között maximális stabilitást biztosító felfüggesztésnek köszönhetô. A stabilitás megôrzéséhez a tapadás elvesztését megelôzô ESP (elektronikus menetstabilizáló) rendszer is hozzájárul. A Scudónál ezenkívül a veszély esetén fékerôt megnövelô HBA (vészfékrásegítô) rendszer, továbbá ABS és EBD (elektronikus fékerôelosztó) is az alapfelszereltséghez tartozik.

27 Biztonsági övek övfeszítôvel és överô-határolóval. Elsô, hûtött tárcsafékek. Az osztott külsô visszapillantó tükrök révén a holttér minimálisra csökken. A visszapillantó tükrök ki- és behajtása elektromosan is lehetséges. Minden ülés állítható fejtámlával és hárompontos biztonsági övvel rendelkezik. A vezetôoldali légzsákon kívül az elsô sorba utasoldali légzsák is rendelhetô, amely egyszemélyes és kétszemélyes elsô ülés esetén is védelmet biztosít. Rendelhetôk még oldalsó légzsákok és elsô és hátsó függönylégzsákok is

28 Kárpit változatok 392 Locaste bársony és szürke Misteco bársony berakásokkal 266 Pierce szürke mûbôr 371 Mikado szövet és Beige bársony berakásokkal 275 Transcodage szürke szövet 148 Pois kék szövet Szövetek Furgon Combinato Family Executive Belsô kárpitok Sötétkék szövet Szürke mûbôr Szürke szövet Sötétkék szövet Szürke szövet Bézs szövet Szürke bársony Szürke bársony Külsô színek (Opc. 727) 275 (Opc. 728) (Opc. 728) (Opc. 728) 392 KÓD ALAPSZÍNEK 194 Nizza piros X X X Banchisa fehér X X X X X X X X 455 Imperiale kék X X X X X X X X 479 Line kék X X X Onix fekete X X X X X X X X KÓD METÁLSZÍNEK (Opc. 210) 453 Lago azúrkék O O O O O 506 Golden fehér O O O O O 667 Aster szürke X X X X X 685 Alluminio szürke O O O O O O O O 691 Ferro szürke X X X X X X X X O= a 457-es opció csak ezekkel a színekkel rendelhetô

29 Karosszéria színek Alapszínek 194 Nizza piros 249 Banchisa fehér 455 Imperiale kék 479 Line kék 601 Onix feket Metálszínek 453 Lago kék 506 Golden fehér 667 Aster szürke 685 Alluminio szürke 691 Ferro szürke 28 29

30 Változatok Furgon rövid változat Teherbírás: 10 és 12 q Motorok: 90, 120 LE Raktértérfogat: 5 m 3 Furgon hosszú tengelytáv Teherbírás: 12 q Motorok: 120 LE Raktértérfogat: 6 m 3 Furgon magas tetôs változat Teherbírás: 12 q Motorok: 120 LE Raktértérfogat: 7 m 3 Combinato rövid változat 8/9 személyes Standard felszereltség Teherbírás*: 872 kg (8 személy kg) Motorok: 90 LE Combinato, Family és Executive hosszú tengelytáv 8/9 személyes Standard felszereltség Teherbírás*: 872 kg (8 személy kg) Motorok: 120, 136 LE Padlólemezkabin Standard felszereltség Motorok: 90, 120 LE Össztömeg: 3000 kg Jármû súlya: 1463 kg (1.6), 1553 kg (2.0 Mjet) Maximális elsô tengelyterhelés: 1400 kg Maximális hátsó tengelyterhelés: 1700 kg * Vezetôvel együtt.

31 Felszereltségi szintek Alapfelszereltség Fekete lökhárító Fekete külsô visszapillantó tükrök Fekete oldalsó védôcsíkok Opció 909 Pack Look Részben fényezett lökhárító Ködfényszóró Opció 457 Pack Integrale Teljesen fényezett lökhárító Fényezett oldalsó védôcsíkok Szürke kilincsek Visszapillantó tükrök elektromosan behajthatók, karosszéria színére fényezettek Ködfényszóró Alapfelszereltség a furgon változatokon Szárnyas hátsó ajtók Fekete lökhárító Fekete zsanérburkolatok Alapfelszereltség a Combinato változatokon Üvegezett szárnyas hátsó ajtók Opció Pack Look Részben fényezett lökhárítók és zsanérburkolatok karosszéria színére fényezettek Opció 457 Pack Integrale Lökhárító és zsanérburkolatok karosszéria színére fényezettek Opció 372 Üvegezett hátsó ajtók fûtéssel és ablaktörlôvel Alapfelszereltség a magas furgon változatokon Szárnyas lemezelt hátsó ajtók Alapfelszereltség a Family és Executive változatokon Felfelé nyíló hátsó ajtó ablaktörlôvel és fûtéssel Opció 148 Combinato változatokhoz 30 31

32 A Fiat teljes választéka két év garanciával, kilométer-korlátozás nélkül. A modellek felszereltsége és a választható kiegészítôk köre az adott piaci és jogi követelményeknek megfelelôen változhatnak. A katalógusban szereplô adatok kizárólag tájékoztató jellegûek. A Fiat fenntartja a jogot, hogy a fent leírt modelleken mûszaki, illetve kereskedelmi okokból indo kolt módosításokat hajtson végre. Az Ön Fiat márkakereskedôje: Információs szám:

33 Fiat Scudo Mûszaki jellemzôk és felszereltség

34 Mûszaki jellemzôk Fiat Scudo Furgon Combinato/Family/Executive Motor 90 Multijet Hengerek száma, elrendezése 4, soros Elhelyezkedés Elöl, keresztben Furat x löket (mm) 75 x 88,3 Hengerûrtartalom (cm 3 ) 1560 Környezetvédelmi szint Euro 4 Károsanyag-kibocsátás 2 oxidációs katalizátor + elektromos EGR-szelep, EOBD Kompresszióviszony 18,0:1 Maximális teljesítmény CE: kw (LE) fordulat/percnél 66 (90) 4000 Maximális forgatónyomaték CE: Nm (kgm) fordulat/percnél 180 (18,3) 1750 Vezérmû (meghajtás) 2 felülfekvô vezérmûtengely (vezérmûszíj-hajtás) Üzemanyag-ellátás Common Rail típusú elektronikus vezérlésûű Multijet közvetlen befecskendezés turbófeltöltôvel és levegôhûtôvel (intercooler) Szelepek száma 16 Erôátvitel Meghajtás Tengelykapcsoló Sebességfokozatok száma Kormányzás Kormánymû Fordulási kör Elsô Egytárcsás, automatikus utánállítóval és hidraulikus kiemelôszerkezettel 5 + hátramenet Fogasléces, hidraulikus szervokormánnyal Rövid tengelytáv 12,2 m Hosszú tengelytáv 12,6 m Fékberendezés T (tárcsa) ABS-szel Elsô: Ø mm (hûtött tárcsák) T 280 Hátsó: Ø mm T 290 Felfüggesztés Elsô Hátsó McPherson típusú független kerékfelfüggesztés, háromszög alakú alsó lengôkarokkal és stabilizátor rúd torziós tengely tekercsrugókkal, Panhard-rúddal és döntött, hidraulikus lengéscsillapítókkal Kerekek Keréktárcsák 7 J 16 Gumiabroncsok 215/60 R 16 Menetteljesítmény Max. sebesség (km/ó) 145 Gyorsulás (mp):* km/órára menetkész jármû + vezetô 17, km/órára félig megrakodott jármû esetén 21,1 Fogyasztás (l/100 km) 1999/100 EU norma szerint Rövid tengelytávú furgon városi/városon kívüli/vegyes 8,4/6,6/7,2 CO 2 -kibocsátás (g/km) 191 8/9 személyes Combinato rövid tengelytáv városi/városon kívüli/vegyes 8,6/6,8/7,5 CO 2 -kibocsátás (g/km) 198 Súlyadatok üzemanyagtartály Max. vontatható tömeg (fékezett utánfutóval) (kg) (2000**) Üzemanyagtartály (liter) 80 Személygépkocsiként homologizált jármûvekre vonatkozó adatok * 1000 kg teherbírású furgon ** Combi

35 120 Multijet 140 Multijet Power 4, soros 4, soros Elöl, keresztben Elöl, keresztben 85 x x Euro 4 Euro 4 DPF 2 oxidációs katalizátor + elektromos EGR-szelep, EOBD 2 oxidációs katalizátor + elektromos EGR-szelep, EOBD részecskeszûrôvel (DPF) 17,5:1 17,5:1 88 (120) (136) (30,6) (32,6) felülfekvô vezérmûtengely (vezérmûszíj-hajtás) 2 felülfekvô vezérmûtengely (vezérmûszíj-hajtás) Common Rail típusú elektronikus vezérlésûű Common Rail típusú elektronikus vezérlésûű Multijet közvetlen befecskendezésû turbófeltöltôvel és levegôhûtôvel (intercooler) Multijet közvetlen befecskendezés, változó geometriájú turbófeltöltôvel és levegôhûtôvel (intercooler) Elsô Elsô Egytárcsás, automatikus utánállítóval és hidraulikus kiemelôszerkezettel Egytárcsás, automatikus utánállítóval és hidraulikus kiemelôszerkezettel 6 + hátramenet 6 + hátramenet Fogasléces, hidraulikus szervokormánnyal Rövid tengelytáv 12,2 m Hosszú tengelytáv 12,6 m Fogasléces, elektrohidraulikus szervokormánnyal Rövid tengelytáv 12,2 m Hosszú tengelytáv 12,6 m ABS-szel ABS-szel T 304 T 304 T 290 T 290 McPherson típusú független kerékfelfüggesztés, háromszög alakú alsó lengôkarokkal és stabilizátor rúd torziós tengely tekercsrugókkal, Panhard-rúddal és döntött, hidraulikus lengéscsillapítókkal McPherson típusú független kerékfelfüggesztés, háromszög alakú alsó lengôkarokkal és stabilizátor rúd torziós tengely tekercsrugókkal, Panhard-rúddal és döntött, hidraulikus lengéscsillapítókkal 7 J 16 7 J /60 R /60 R ,8 11,6 15,4 13,8 Rövid tengelytávú furgon Hosszú tengelytávú furgon Magas tetôs furgon 9,1/6,3/7,2 9,2/6,4/7,4 9,4/6,6/7, /9 személyes Combinato/Family 8/9 személyes Executive hosszú tengelytáv hosszú tengelytáv 9,3/6,5/7,5 7,4 (vegyes)

36 Lemezelt furgon H Karosszériaméretek (mm) 1000 kg teherbírású furgon 1200 kg teherbírású furgon Tengelytáv Max. hosszúság Max. szélesség* Elsô nyomtáv Hátsó nyomtáv H Max. magasság (üresen) (pneumatikus felfüggesztésekkel) (pneumatikus felfüggesztésekkel) Elsô kinyúlás Hátsó kinyúlás Hátsó ajtó Szélesség Magasság Oldalsó ajtó Szélesség Magasság Raktér Hosszúság Szélesség Kerékdobok közötti szélesség Magasság Raktérküszöb-magasság a hátsó ajtónál (üresen) ( pneumatikus felfüggesztésekkel) ( pneumatikus felfüggesztésekkel) Térfogat 5 m kg teherbírású furgon 1200 kg teherbírású furgon Motorváltozatok 90 Multijet 120 Multijet 90 Multijet 120 Multijet Jármû tömege (üresen) (kg) Teherbírás vezetôvel együtt (kg) Össztömeg (kg) Max. sebesség (km/ó) * Külsô visszapillantó tükrök nélkül Menetkész kétszemélyes furgon, üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel

37 Hosszú tengelytávú, lemezelt furgon H Karosszériaméretek (mm) 1200 kg teherbírású furgon Tengelytáv 3122 Max. hosszúság 5135 Max. szélesség* 1895 Elsô nyomtáv 1574 Hátsó nyomtáv 1574 H Max. magasság (üresen) (pneumatikus felfüggesztésekkel) Elsô kinyúlás 975 Hátsó kinyúlás 1038 Hátsó ajtó Szélesség 1237 Magasság 1272 Oldalsó ajtó Szélesség 924 Magasság 1203 Raktér Hosszúság 2584 Szélesség 1600 Kerékdobok közötti szélesség 1245 Magasság 1449 Raktérküszöb-magasság a hátsó ajtónál (üresen) ( pneumatikus felfüggesztésekkel) Térfogat 6 m kg teherbírású furgon Motorváltozatok 120 Multijet Jármû tömege (üresen) (kg) 1732 Teherbírás vezetôvel együtt (kg) 1200 Össztömeg (kg) 2932 Max. sebesség (km/ó) 160 * Külsô visszapillantó tükrök nélkül Menetkész kétszemélyes furgon, üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel 04 05

38 Magastetôs, hosszú tengelytávú furgon H Karosszériaméretek (mm) 1200 kg teherbírású (magas tetôs) furgon Tengelytáv 3122 Max. hosszúság 5135 Max. szélesség* 1895 Elsô nyomtáv 1574 Hátsó nyomtáv 1574 H Max. magasság (üresen) (pneumatikus felfüggesztésekkel) Elsô kinyúlás 975 Hátsó kinyúlás 1038 Hátsó ajtó Szélesség 1237 Magasság 1630 Oldalsó ajtó Szélesség 924 Magasság 1293 Raktér Hosszúság 2584 Szélesség 1600 Kerékdobok közötti szélesség 1245 Magasság 1750 Raktérküszöb-magasság a hátsó ajtónál (üresen) ( pneumatikus felfüggesztésekkel) Térfogat 7 m kg teherbírású (magas tetôs) furgon Motorváltozatok 120 Multijet Power Jármû tömege (üresen) (kg) 1763 Teherbírás vezetôvel együtt (kg) 1200 Össztömeg (kg) 2963 Max. sebesség (km/ó) 160 * Külsô visszapillantó tükrök nélkül Menetkész kétszemélyes furgon, üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel

39 Padlólemezes alváz CA Karosszériaméretek (mm) Padlólemezes alváz Tengelytáv 3122 Max. hosszúság 5053 Max. szélesség* 1895 Elsô nyomtáv 1574 Hátsó nyomtáv 1574 Max. magasság (üresen) 1942 Elsô kinyúlás 975 Hátsó kinyúlás 956 CA kabin hátsó része és a hátsó tengely közötti távolság 1473 Padlólemezes alváz Motorváltozatok 90 Multijet 120 Multijet Jármû tömege (üresen) (kg) Össztömeg (kg) Maximális elsô tengelyterhelés (kg) Maximális hátsó tengelyterhelés (kg) * Külsô visszapillantó tükrök nélkül 06 07

40 8/9 személyes Combinato Karosszériaméretek (mm) 8/9 személyes Combinato Tengelytáv 3000 Max. hosszúság 4805 Max. szélesség* 1895 Elsô nyomtáv 1574 Hátsó nyomtáv 1574 Max. magasság (üresen) 1980 Elsô kinyúlás 975 Hátsó kinyúlás 830 Hátsó ajtó Szélesség 1237 Magasság 1272 Oldalsó ajtó Szélesség 924 Magasság /9 személyes Combinato Motorváltozatok 90 Multijet Jármû tömege (üresen) (kg) (9 ülés) Teherbírás vezetôvel együtt (kg) 872 (8 ülés + 328) 861 (9 ülés + 249) Össztömeg (kg) 2683 Max. sebesség (km/ó) személyes Combinato * Külsô visszapillantó tükrök nélkül Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel

41 8/9 személyes hosszú tengelytávú Combinato 8/9 személyes hosszú tengelytávú Family/Executive Karosszéria méretek (mm) 8/9 személyes, hosszú tengelytávú Combinato és Family/Executive Tengelytáv 3122 Max. hosszúság 5135 Max. szélesség* 1895 Elsô nyomtáv 1574 Hátsó nyomtáv 1574 Max. magasság (üresen) 1980 Elsô kinyúlás 975 Hátsó kinyúlás 1038 Hátsó ajtó Szélesség 1237 Magasság 1272 Oldalsó ajtó Szélesség 924 Magasság /9 személyes, hosszú tengelytávú Combinato és Family/Executive Motorváltozatok 120 Multijet 140 Multijet Power Jármû tömege (üresen) (kg) (9 ülés) (9 ülés) Teherbírás vezetôvel együtt (kg) 872 (8 személyes + 328) 872 (8 személyes + 328) 861 (9 személyes + 249) 861 (9 személyes + 249) Össztömeg (kg) Max. sebesség (km/ó) személyes hosszú tengelytávú Combinato * Külsô visszapillantó tükrök nélkül Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel 08 09

42 Széria- és rendelhetô felszereltség Fiat Scudo Külsô Furgon Padlólemezes Combinato Family Executive alváz Kulccsal zárható tanksapka Fûthetô külsô visszapillantó tükrök + elektromos ablakemelôk becsípôdésérzékelôvel 041 Fûthetô, elektromosan behajtható külsô visszapillantó tükrök + elektromos ablakemelôk becsípôdésérzékelôvel 441 Második, harmadik sorban sötétített üvegek + hátsó ablak 070 Ködfényszóró os könnyûfém keréktárcsák 108 Felfelé nyíló hátsó ajtó ablaktörlôvel és fûtéssel 148 / (magas tetôs) Metálfényezés 210 Hôvédô szélvédô 253 Üvegezett hátsó ajtók ablaktörlôvel és fûtéssel 372 Integrale-csomag: karosszéria színére fényezett lökhárító és oldalsó védôcsíkok, szürke külsô kilincsek, karosszéria színére fényezett, elektromosan behajtható visszapillantó tükrök, ködfényszóró, karosszéria színére fényezett hátsó zsanérburkolatok 457 Look-csomag: részben fényezett lökhárító, ködfényszóró, fényezett hátsó zsanérburkolatok 909 Lemezelt második oldalsó tolóajtó 513 Üvegezett hátsó ajtók ablaktörlô és fûtés nélkül 519 Üvegezett oldalsó tolóajtó (kivéve magas tetôs változat) üvegezett oldalsó tolóajtó (kivéve magas tetôs változat) 522 Második sorban fix ablakok (üvegezett oldalsó ajtókkal) 643 Második sorban tolóablakok (üvegezett oldalsó ajtókkal) 644 Hátsó világítótestek (a hátsó kiegészítô kereszttartóra szerelve) Belsô Állítható magasságú és mélységû kormánykerék Kabin felsô részében tárolópolc Állítható magasságú vezetôülés kartámla nélkül Második sorban kivehetô és összecsukható ülések PVC-bevonatú padlózat Padlószônyeg Többfunkciós mûszerfal nyitott rekeszekkel, zárható fiókkal, tárolóval és pohártartóval Kabinajtópanelek nyító- és ablakemelô kezelôszervekkel Rakománytakaró függöny + rövid kalaptartó 131 Kétszemélyes üléspad elsô utasoldali légzsák nélkül 186 Rögzített üvegezett válaszfal (középsô alagúttal) 199 Kétszemélyes üléspadnál utasoldali légzsákkal kompatibilis övfeszítôvel ellátott biztonsági övek övfeszítôvel 293 Harmadik sorban kivehetô és összecsukható ülések 4MK Harmadik sorban elôredönthetô, kivehetô és összecsukható ülések 40H Fûthetô vezetôülés és kétszemélyes üléspad 453 Állítható magasságú és deréktámaszú vezetôülés, kartámla az utasülésnél is 627 Vezetôülés és kétszemélyes üléspad bôrutánzatú kárpittal 727 Kit komfort (2 db pohártartó a mûszerfalon, szivargyújtó, dísztárcsák) 4BO

43 Mûszaki magyarázat Automatikus szintszabályozású felfüggesztés Elektrohidraulikus szervokormány A rakomány méretétôl és elhelyezkedésétôl független, állandó futómûbeállítási értéket biztosít a jármûnek, ezzel növeli a biztonságot és a menetkomfortot. Ezzel a rendszerrel álló helyzetben a rakodóküszöböt 5 cm-rel lesüllyeszthetjük. Tolatásérzékelô A 120 Multijet és 140 Multijet Power motorváltozatok elektrohid-raulikus szervokormánnyal vannak ellátva. Ezzel álló helyzetben kisebb erôkifejtéssel manôverezhetjük a jármûvet, nagy sebes-ség esetén pedig maximális precizitást érhetünk el. A szervorásegítést elektromos szivattyúk biztosítják, amelyek mûködését a jármû és a kormánykerék forgási sebessége határozza meg (tehát független a motor forgási sebességégtôl). ASR Kipörgésgátló rendszer Információt nyújt a vezetônek a jármû és a mögötte található akadályok közötti távolságról. A rendszer hátramenetben kapcsol be, és négy ultrahangos érzékelôvel mûködik. Az akadályhoz való közeledést szaggatott hang jelzi. Folyamatos hangjelzés esetén tovább már nem közelíthetünk az akadályhoz. Gyér tapadás esetén a rendszer megakadályozza a meghajtott kerekek kipörgését, a fékerô, illetve a motor teljesítményének befolyásolásával. HBA Vészfékrásegítés ABS Blokkolásgátló rendszer Vészfékezés esetén, közvetlenül a szervofékre hatva, automatikusan megnöveli a fékkör nyomását. Vészfékezés esetén a rendszer megakadályozza egy vagy több kerék blokkolását, ezáltal nagyobb tapadást, tehát jobb úttartást biztosít.

44 ESP Elektronikus menetstabilizáló EBD Elektronikus fékerôelosztó A rendszer vészhelyzetekben kapcsol be, például akadályok hirtelen kikerülésekor. A következô paramétereket ellenôrzi: oldalirányú gyorsulás, sebesség, tapadás és kormánykerékelfordulási szög. Az adatok feldolgozása után, szükség esetén, hatást gyakorol a hajtónyomatékra és a fékberendezésre, hogy visszaállítsa a jármû tökéletes stabilitását. Easy entry Az elektronikus rendszer elosztja a fékerôt az elsô és a hátsó tengely között, hogy minden vezetési helyzetben optimalizálja a fék mûködésének hatékonyságát. A második üléssor konfigurációi A második utassor jobb oldali ülése easy entry funkcióval van ellátva, így külön elôredönthetô, hogy kényelmesen hozzáférhessünk a harmadik sor üléseihez. A Kétszemélyes üléspad, easy entry funkcióval. Összecsukható és kivehetô ülések. Szériafelszereltség a Combinato változatoknál. B Kétszemélyes üléspad, szerelt háttámlával, külön-külön elôredönthetô, összecsukható és kivehetô ülésekkel. Easy entry. Szériafelszereltség a Family és az Executive változatoknál

45 Funkcionális/Elektromos Furgon Padlólemezes Combinato Family Executive alváz Szervokormány Állítható fényszórómagasság Háromgombos távirányítós központi zár Pótféklámpa Raktérvilágítás Utastér-világítás és tetôborítás Levegôkilépô nyílás a hátsó helyekhez Manuális légkondicionáló + fûthetô elektromos visszapillantó tükrök, elektromos ablakemelôk becsípôdésérzékelôvel 025 Kétzónás automata légkondicionáló hôvédô szélvédôvel 140 Esô- és sötétedésérzékelô + többfunkciós kijelzô a mûszerfalon, fedélzeti számítógép 051 Pneumatikus hátsó felfüggesztés automata szintszabályozással 062 Pneumatikus hátsó felfüggesztés automata szintszabályozással manuálisan állítható rakodási küszöbmagasság Légkondicionáló + Webasto kiegészítô hátsó fûtés 204 Webasto kiegészítô fûtés 205 Riasztó mozgásérzékelôvel és zárreteszelés 224 Sebességtartó automatika (Cruise Control) 416 Tolatásérzékelô 508 2,1 m-es átalakítókészlet 036 Biztonság Állítható magasságú fejtámlák Hárompontos automata biztonsági öv az összes ülésnél ABS + EBD Vezetôoldali légzsák ESP 392 Utasoldali légzsák + napellenzô tükörrel 502 Oldallégzsák 505 Függönylégzsák 614 Audio/Telematika CD-lejátszós autórádió, rádió kezelôszervek a kormánykeréken (4 hangfal) hangszóró 6 hangszóró Bluetooth TM autórádióhoz 41I CD-tár a konzolon (5 lemezes) 563 CD-lejátszós autórádió térképes navigátorral, beépített telefon (fûthetô, nem behajtható, elektromos visszapillantó tükrökkel, esô- és sötétedésérzékelôvel, ködfényszóróval) 904 = széria = opció = nem rendelhetô 10 13

46 A Fiat teljes választéka két év garanciával, kilométer-korlátozás nélkül. A modellek felszereltsége és a választható kiegészítôk köre az adott piaci és jogi követelményeknek megfelelôen változhatnak. A katalógusban szereplô adatok kizárólag tájékoztató jellegûek. A Fiat fenntartja a jogot, hogy a fent leírt modelleken mûszaki, illetve kereskedelmi okokból indo kolt módosításokat hajtson végre. Információs szám:
