CZT CZT. Nagy hatékonyságú levegő-víz hőszivattyúk E.V.I. technológiás kompresszorokkal E.V.I. HP MÁS VÁLTOZATOK FŐBB OPCIÓS TARTOZÉKOK

Átírás

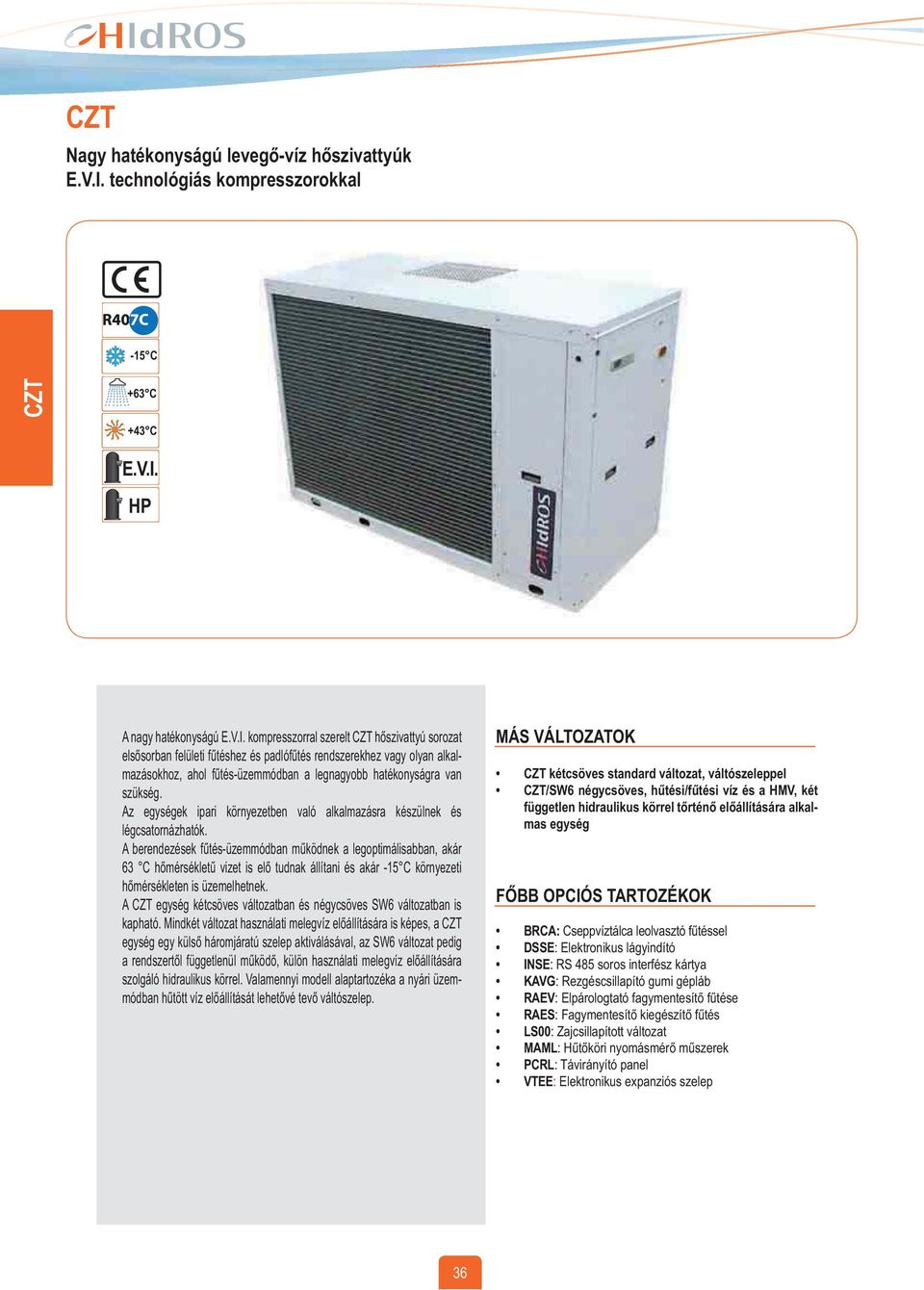

1 Nagy hatékonyságú levegő-víz hőszivattyúk E.V.I. technológiás kompresszorokkal -15 C +63 C +43 C E.V.I. HP A nagy hatékonyságú E.V.I. kompresszorral szerelt hőszivattyú sorozat elsősorban felületi fűtéshez és padlófűtés rendszerekhez vagy olyan alkalmazásokhoz, ahol fűtés-üzemmódban a legnagyobb hatékonyságra van szükség. Az egységek ipari környezetben való alkalmazásra készülnek és légcsatornázhatók. A berendezések fűtés-üzemmódban működnek a legoptimálisabban, akár 63 C hőmérsékletű vizet is elő tudnak állítani és akár -15 C környezeti hőmérsékleten is üzemelhetnek. A egység kétcsöves változatban és négycsöves SW6 változatban is kapható. Mindkét változat használati melegvíz előállítására is képes, a egység egy külső háromjáratú szelep aktiválásával, az SW6 változat pedig a rendszertől függetlenül működő, külön használati melegvíz előállítására szolgáló hidraulikus körrel. Valamennyi modell alaptartozéka a nyári üzemmódban hűtött víz előállítását lehetővé tevő váltószelep. MÁS VÁLTOZATOK kétcsöves standard változat, váltószeleppel /SW6 négycsöves, hűtési/fűtési víz és a HMV, két független hidraulikus körrel tőrténő előállítására alkalmas egység FŐBB OPCIÓS TARTOZÉKOK BRCA: Cseppvíztálca leolvasztó fűtéssel DSSE: Elektronikus lágyindító INSE: RS 485 soros interfész kártya KAVG: Rezgéscsillapító gumi gépláb RAEV: Elpárologtató fagymentesítő fűtése RAES: Fagymentesítő kiegészítő fűtés LS00: Zajcsillapított változat MAML: Hűtőköri nyomásmérő műszerek PCRL: Távirányító panel VTEE: Elektronikus expanziós szelep 36

2 - /SW6 modellek Fűtőteljesítmény (EN14511) (1) Összes felvett teljesítmény (EN14511) (1) Teljesítmény együttható (COP) (EN14511) (1) Fűtőteljesítmény (EN14511) (2) Összes felvett teljesítmény (EN14511) (2) Teljesítmény együttható (COP) (EN14511) (2) Fűtőteljesítmény (EN14511) (3) Összes felvett teljesítmény (EN14511) (3) Teljesítmény együttható (COP) (EN14511) (3) Hűtőteljesítmény (EN14511) (4) Összes felvett teljesítmény (EN14511) (4) Energiahatékonysági mutató (EER) (EN14511) (4) Hűtőteljesítmény (EN14511) (5) Összes felvett teljesítmény (EN14511) (5) Energiahatékonysági mutató (EER) (EN14511) (5) Elektromos hálózat Maximális üzemi áramfelvétel Indítási áramfelvétel Ventilátorokkal elérhető statikus nyomás Kompresszorok Zajteljesítmény szint (6) Zajnyomás szint (7) Szivattyú (opciós tartozék) Puffertartály (opciós tartozék) M 10T 14T kw 6,6 8,7 9,6 9,6 13,9 kw 2,0 2,5 2,8 2,8 3,9 W/W 3,3 3,5 3,4 3,4 3,6 kw 6,4 8,4 9,6 9,6 14,0 kw 2,3 2,9 3,0 3,0 3,1 W/W 2,8 2,9 3,2 3,2 4,5 kw 4,6 5,9 6,8 6,8 10,0 kw 1,9 2,3 2,6 2,5 3,7 W/W 2,4 2,6 2,6 2,7 2,7 kw 6,9 9,9 11,3 11,3 15,5 kw 2,5 3,0 3,4 3,4 4,7 W/W 2,8 3,3 3,3 3,3 3,3 kw 4,8 7,3 8,5 8,7 11,7 kw 2,3 2,7 3,1 3,0 4,3 W/W 2,0 2,7 2,7 2,9 2,7 V/Ph/Hz 230/1/50 230/1/50 230/1/50 400/3+N/50 400/3+N/50 A 18,3 22,3 23,8 9,8 19 A 61,8 79,8 100,8 43,8 73,0 db. / Pa 1/50 1/50 1/50 1/50 1/50 db. / scroll 1 HP 1 HP 1 E.V.I. 1 E.V.I. 1 E.V.I. db (A) db (A) kw 0,13 0,13 0,2 0,2 0,3 l /SW6 modellek Fűtőteljesítmény (EN14511) (1) Összes felvett teljesítmény (EN14511) (1) Teljesítmény együttható (COP) (EN14511) (1) Fűtőteljesítmény (EN14511) (2) Összes felvett teljesítmény (EN14511) (2) Teljesítmény együttható (COP) (EN14511) (2) Fűtőteljesítmény (EN14511) (3) Összes felvett teljesítmény (EN14511) (3) Teljesítmény együttható (COP) (EN14511) (3) Hűtőteljesítmény (EN14511) (4) Összes felvett teljesítmény (EN14511) (4) Energiahatékonysági mutató (EER) (EN14511) (4) Hűtőteljesítmény (EN14511) (5) Összes felvett teljesítmény (EN14511) (5) Energiahatékonysági mutató (EER) (EN14511) (5) Elektromos hálózat Maximális üzemi áramfelvétel Indítási áramfelvétel Ventilátorokkal elérhető statikus nyomás Kompresszorok Zajteljesítmény szint (6) Zajnyomás szint (7) Szivattyú (opciós tartozék) Puffertartály (opciós tartozék) kw 19,6 26,5 37,4 44,7 53,1 kw 5,2 7,4 9,6 11,0 12,8 W/W 3,8 3,6 3,9 4,1 4,1 kw 19,3 26,8 36,5 45,4 53,8 kw 6,0 8,7 11,1 13,0 15,1 W/W 3,2 3,1 3,3 3,5 3,6 kw 14,3 19,1 25,2 32,4 38,0 kw 4,8 6,9 8,7 10,3 11,9 W/W 3,0 2,8 2,9 3,1 3,2 kw 21,4 30,9 42,4 46,6 57,8 kw 6,3 9,1 12,0 13,5 16,2 W/W 3,4 3,4 3,6 3,5 3,6 kw 16,4 22,8 30,4 37,3 42,4 kw 5,8 8,2 10,8 13,2 14,5 W/W 2,8 2,8 2,9 2,8 2,9 V/Ph/Hz 400/3+N/50 400/3/50 400/3/50 400/3/50 400/3/50 A 16,7 21,1 28,7 29,3 39,2 A 103,7 101,8 132,5 169,6 119,9 db. / Pa 1/50 1/50 2/50 2/50 2/50 db. / scroll 1 E.V.I. 1 E.V.I. 1 E.V.I. 1 E.V.I. 2 E.V.I. db (A) db (A) kw 0,45 0,55 0,55 1,0 1,3 l A teljesítményértékek a következő üzemi feltételek között érvényesek: (1) Fűtés: Környezeti hőmérséklet 7 C szárazhőmérséklet, 6 C nedveshőmérséklet, vízhőfok 30/35 C. (2) Fűtés: Környezeti hőmérséklet 7 C szárazhőmérséklet, 6 C nedveshőmérséklet, vízhőfok 40/45 C. (3) Fűtés: Környezeti hőmérséklet -7 C szárazhőmérséklet, -8 C nedveshőmérséklet, vízhőfok 30/35 C. (4) Hűtés: Környezeti hőmérséklet 35 C, vízhőfok 23/18 C. (5) Hűtés: Környezeti hőmérséklet 35 C, vízhőfok 12/7 C. (6) Zajteljesítmény szint az ISO 9614 szerint (LS változat). (7) Zajnyomás szint az ISO 9614 szerint a géptől 10 m távolságra, szabadtérben, Q = 2 iránytényező mellett mérve (LS változat). 37

3 ALAPKERET ÉS BURKOLAT A nagyobb korrózióállóság és az agreszszív környezetben is megvalósítható üzemeltetés érdekében, minden egység tűzihorganyzott acéllemezből, szinterezéssel készül. Az önhordó alapkeret külső burkolata levehető panelekből áll. Minden csavar és szegecs anyaga rozsdamentes acél. Az egység színe RAL HŰTŐKÖR Az egységekhez R407C hűtőközeget használunk. A hűtőkör nemzetközileg elismert, első osztályú, kiváló minőségű összetevők felhasználásával készül, a forrasztásokról szóló ISO 97/23-nak megfelelő forrasztási eljárásokkal. A hűtőkörhöz tartozó elemek: nézőüveg, szárítószűrő, két külső nyomás kiegyenlítéses expanziós szelep (egy a hűtés-üzemmódhoz egy a fűtés-üzemmódhoz), négyjáratú váltószelep, egyjáratú szelep, folyadékgyűjtő tartály,schrader szelepek a karbantartáshoz, túlnyomásvédelmi egység (a PED szabályozás szerint). A 10-től kezdődő modellekben AISI316 anyagminőségű rozsdamentes acélból készült hőcserélő található, amely expanziós szeleppel a hűtőközeg gőz befecskendezésére szolgál. KOMPRESSZOROK A nagy hatékonyságú scroll típusú kompresszorok, sajátos scroll kialakításúak, ami alacsony környezeti hőmérséklet mellett javítja a hűtési folyamat hatásfokát. A 46- os mérettől kezdődően a kompresszorok tandem kapcsolásban működnek. A 10-től kezdődő modelleknél kiegészítő hőcserélő található, amely kiegészítő expanziós szeleppel, hűtőközeg gőz befecskendezésével a kompresszor teljesítményét és hatásfokát növeli. Alapjában véve minden, az egységekben alkalmazott scroll kompresszor hasonló egy közbenső hűtéssel rendelkező kétfokozatú kompresszorhoz. A második fokozatban a kompresszor a kondenzált hűtőfolyadék egy részét elvonja és egy expanziós szelepen keresztül egy utóhűtőként muködő hőcserélőbe nyomja. Ezután a felhevített hűtőközeg gőz a scroll kompresszorba injektálódik. Az utóhűtéssel megnő a párolgás teljesítménye. Minél nagyobb a kondenzátor és az elpárologtató nyomása közötti arány, annál előnyösebb az E.V.I. rendszer más kompresszoros technológiákhoz képest. A kompresszorok karterfűtéssel, a motor tekercselésébe épí- tett, túlmelegedés ellen védő hőkapcsolóval vannak ellátva és a légáramtól való elkülönítés érdekében külön rekeszben vannak elhelyezve. Ha a kompresszor készenléti (stand-by) állapotban van, a karterfűtés mindig üzemel. A kompresszor felülvizsgálata az egység előlapján keresztül lehetséges. Ez lehetővé teszi a kompresszor vizsgálatát az egység működése közben is. FORRÁSOLDALI HŐCSERÉLŐ A forrásoldali hőcserélő 3/8 névleges átmérőjű vörösréz csövek és 0,1 mm vastagságú alumínium lamellák felhasználásával készül. A csövek, a hőátadási tényező növelése érdekében, szorosan illeszkednek a lamellákban. Az ilyen kialakítású kondenzátorok alacsony levegőoldali nyomásveszteséget garantálnak és alacsony fordulatszámú, így minimális zajkibocsátású ventilátorok használatát teszik lehetővé. A kondenzátorok igény esetén védő fémszűrővel egészíthetők ki. FELHASZNÁLÓ OLDALI HŐCSERÉLŐ A felhasználó oldali hőcserélő keményforrasszal forrasztott, AISI 316 anyagminőségű rozsdamentes acéllemezekkel készül. Az ilyen típusú hőcserélő használatával az egység szükséges hűtőközeg-töltetének mértéke, így a hőcserélők mérete is nagymértékben csökkenthető a hagyományos csőköteges hőcserélőkhöz képest. A felhasználó oldali hőcserélő rugalmas, zártcellás szigetelőanyaggal van szigetelve és fagyvédelmi fűtéssel is felszerelhető. Minden hőcserélő fagyvédelmet ellátó hőmérséklet-érzékelővel van felszerelve. VENTILÁTOROK A centrifugális típusú, horganyzott acéllemezből készült előrehajló lapátokkal felszerelt, kettős beszívónyílású, statikailag és dinamikailag kiegyensúlyozott, szíj meghajtású ventilátorok az EN 294-nek megfelelő, ventilátorokra vonatkozó teljes biztonsági védelemmel rendelkeznek. Az egység keretén helyezkednek el, vibrációcsillapító gumival szerelve. Minden egység alaptartozéka a nyomásváltozással működtetett ventilátorsebesség szabályozó. Minden villanymotor 4 pólusú, (fordulatszám kb percenként). A közvetlen (csak a 06, 08 és 10-es méretben) vagy szíjhajtású (összes többi méretben) villanymotorok beépített túlmelegedés-védelemmel rendelkeznek. MIKROPROCESSZOROK Minden egység alaptartozéka a mikroprocesszoros vezérlő egység, amely a vízhőmérsékletet, a leolvasztást, a kompresszorok időzítését és automatikus indítási sorrendjét (több kompresszor esetén), valamint a riasztások alaphelyzetbe állítását szabályozza. A vezérlő panel kijelzőjén az üzemállapotot jelző ikonok láthatók. A mikroprocesszor automatikus leolvasztásra (kedvezőtlen környezeti feltételek melletti üzemelés esetére) és a nyári/téli/használati melegvíz (HMV) előállítás közötti váltásra (csak SW6 változatoknál) van beállítva. A vezérlőegység kezeli a legionella baktériumok ellen védelmet nyújtó programot és sokféle hőforrás elektromos fűtőelemek, napkollektorok, stb. valamint a HMV/fűtés funkció háromjáratú váltószelepének és a HMV szivattyújának vezérlését végzi. Igény szerint bármely mikroprocesszor csatlakoztatható a távirányíthatóságot és felügyeletet lehetővé tevő BMS rendszerhez a MODBUS protokollok nyújtotta különféle megoldások alkalmazásával. ELEKTROMOS KAPCSOLÓTÁBLA Az elektromos kapcsolótábla az elektromágneses összeférhetőségre vonatkozó EGK 73/23 és 89/336 normák szerint készül. A kapcsolótáblához az egység előlapjának eltávolításával lehet hozzáférni. Minden berendezés alaptartozéka, a kompresszort védő fázissorrend relé (csak háromfázisú változatnál), amely engedi beindulni a kompresszort, ha az hálózati feszültség fázissorrendje nem megfelelő (a scroll kompresszorok károsodhatnak, ha ellentétes irányban forognak). A következő elemek szintén az alapkészülék tartozékai: főkapcsoló, a szivattyúk és ventilátorok túlmelegedés elleni védelmére szolgáló hőkapcsolók, a kompresszorok biztosítékai, a vezérlőáramkör automata reléi, a ventilátorok és szivattyúk reléi. A kapcsolótáblán feszültségmentes csatlakozók is találhatók az ON-OFF funkcióhoz (ki/bekapcsolás), nyári / téli üzemmód váltáshoz (csak hőszivattyúknál) és általános riasztás működtetéséhez. SZABÁLYOZÓ- ÉS VÉDŐBERENDEZÉSEK Minden egység, a következő szabályozó- és védőberendezésekkel rendelkezik: visszatérő és kilépő használati víz vezetékébe épített leolvasztás szenzor, visz- 38

4 szatérő és belépő használati melegvíz hőmérséklet-érzékelő kézzel alaphelyzetbe állítható túlnyomás kapcsoló, automatikusan alaphelyzetbe álló alacsony nyomás kapcsoló, túlnyomás szelep, kompresszor túlmelegedés elleni védelme, ventilátorok túlmelegedés elleni védelme, nyomás távadó (a leolvasztási ciklus és a környezeti feltételektől függő ventilátor sebesség optimalizálására), áramláskapcsoló, érzékelő a környezeti hőmérséklet változásainak ellensúlyozására. MÁS VÁLTOZATOK /SW6 négycsöves hűtési/fűtési víz és a HMV, két független hidraulikus körrel tőrténő előállítására alkalmas egység Ez a változat kondenzátorként működő, az egység üzemmódjától független, használati melegvíz előállítására alkalmas kiegészítő hőcserélővel van ellátva. A kiegészítő hőcserélőt a mikroprocesszoros vezérlés automatikusan bekapcsolja, amikor a használati melegvíz mért hőmérséklete a beállított célérték (set-point) alá süllyed. Az egység képes a nyári időszakban a hűtéshez szükséges hideg víz és használati melegvíz egymástól független, előállítására is. Ez a változat a visszatérő/bejövő használati melegvíz hőfokát figyelő hőmérséklet-érzékelővel és az elsődleges üzemállapotot meghatározó, speciális szoftverrel kiegészített vezérlő panellel rendelkezik. /A1 nagy hatékonyságú kompreszszorral és hidraulikus blokkal A hidraulikus blokkal rendelkező hőszivattyúk külön rendelhetők a következő elemekkel: puffertartály különböző méretekben, (az egység méretétől függően), fagyvédelmi egység beépítéséhez (opcionális) előkészített, rugalmas, zárt cellás szigetelőanyaggal szigetelve és a hűtött víz keringetésére alkalmas centrifugális szivattyúval. A szivattyú működését közvetlenül a mikroprocesszor biztosítja és vezérli.a puffertartály a kilépő melegvíz oldalon kerül telepítésre, ezzel lecsökkenthető a víz hőmérsékletének a kompresszor beindításakor és leállításakor szükségszerűen fellépő váltakozása. Szivattyú: A vízkörben biztonsági szeleppel és manuálisan működtetett szeleppel felszerelt expanziós tartály is található. 70 /LS zajcsillapított változat Ez a változat teljes hangszigeteléssel rendelkezik, a zajcsillapítás nagy sűrűségű hangszigetelő anyaggal van megoldva. ÜZEMELÉSI HATÁRÉRTÉKEK modell modell Melegvíz hőmérséklete ( C) Környezeti hőmérséklet ( C). KÉTCSÖVES VÁLTOZAT /SW6 NÉGYCSÖVES VÁLTOZAT 39

5 - /SW6 változatok és opciós tartozékok Főkapcsoló Kompresszor automatika kapcsolója Áramlás kapcsoló Nyomásszabályozás nyomástávadóval és szabályozó zsaluval Frisslevegő hőmérsékletérzékelője: set-point kompenzáció Szoftver az üzemeltetéshez szükséges beállításokhoz Távirányítóval megvalósított be/ki kapcsolás digitális bemenete Nyári/téli üzemmódváltás digitális bemenete Cseppvíztálca leolvasztó fűtéssel Elpárologtató fagymentesítő fűtése (csak az alapváltozatokhoz) A1 hidraulikus blokk (puffertartály és szivattyú) A2 hidraulikus blokk (puffertartály és 2 szivattyú) A1NT hidraulikus blokk (csak szivattyú) A2NT hidraulikus blokk (csak 2 szivattyú) LS zajcsillapított változat Gumi rezgéscsillapító Fagymentesítő kiegészítő fűtés (csak A-változatokhoz) Hűtőköri nyomásmérő műszerek Elektronikus lágyindító Távirányító panel RS 485 soros interfész kártya MODBUS protokollal Elektronikus termosztatikus szelep Kód M 10T 14M 14T DCCI SOND BRCA RAEV A1ZZ A2ZZ A1NT A2NT LS00 KAVG RAES MAML DSSE PCRL INSE VTEE Standard, Opcionális, Nem rendelhető C A B Modell A (mm) B (mm) C (mm) kg 06/06A /155 08/08A /170 10/10A /187 14/14A /217 21/21A /222 40

6 - /SW6 változatok és opciós tartozékok Főkapcsoló Kompresszor automatika kapcsolója Áramlás kapcsoló Nyomásszabályozás nyomástávadóval és szabályozó zsaluval Frisslevegő hőmérsékletérzékelője: set-point kompenzáció Szoftver az üzemeltetéshez szükséges beállításokhoz Távirányítóval megvalósított be/ki kapcsolás digitális bemenete Nyári/téli üzemmódváltás digitális bemenete Cseppvíztálca leolvasztó fűtéssel Elpárologtató fagymentesítő fűtése (csak az alapváltozatokhoz) A1 hidraulikus blokk (puffertartály és szivattyú) A2 hidraulikus blokk (puffertartály és 2 szivattyú) A1NT hidraulikus blokk (csak szivattyú) A2NT hidraulikus blokk (csak 2 szivattyú) LS zajcsillapított változat Gumi rezgéscsillapító Fagymentesítő kiegészítő fűtés (csak A-változatokhoz) Hűtőköri nyomásmérő műszerek Elektronikus lágyindító Távirányító panel RS 485 soros interfész kártya MODBUS protokollal Elektronikus termosztatikus szelep Kód DCCI SOND BRCA RAEV A1ZZ A2ZZ A1NT A2NT LS00 KAVG RAES MAML DSSE PCRL INSE VTEE Standard, Opcionális, Nem rendelhető B C A Modell A (mm) B (mm) C (mm) kg 26/26A /436 36/36A /491 46/46A /516 52/52A /
