CZT CZT. Nagy hatásfokú, légcsatornázható levegő-víz hőszivattyúk E.V.I. technológiás kompresszorokkal E.V.I. A + A + VÁLTOZATOK

Átírás

1 Nagy hatásfokú, légcsatornázható levegő-víz hőszivattyúk E.V.I. technológiás kompresszorokkal A + A C +43 C +65 C E.V.I. A nagy hatékonyságú E.V.I. kompresszorral szerelt hőszivattyú sorozat elsősorban felületi fűtéshez vagy olyan alkalmazásokhoz lett tervezve, ahol fűtés-üzemmódban a legnagyobb hatékonyságra van szükség. A berendezések fűtés-üzemmódra lettek optimalizálva, akár 65 C hőmérsékletű vizet is elő tudnak állítani és akár -20 C környezeti hőmérsékleten is üzemelhetnek. A egység kétcsöves, 2+2-csöves és négycsöves változatban is kapható. Egyes változatok használati melegvíz előállítására is képesek: A P2S változat egy külső háromjáratú szelep aktiválásával, a P4S változat pedig a rendszertől függetlenül működő, külön használati melegvíz előállítására szolgáló hőcserélővel és hidraulikus körrel. Valamennyi modell alaptartozéka a leolvasztást és hidegvíz előállítását is lehetővé tevő váltószelep. A HH változat azokban az országokban használható, ahol hőszivattyús fűtési technológiát támogató rendszert alkalmaznak. Az RV változat hideg víz előállítására is képes. A HH változat gyárilag csak fűtő üzemmódra van korlátozva. Egy speciális rezgéscsillapító rendszernek köszönhetően a zajkibocsátás rendkívül alacsony, a rendszer használata körülbelül db zajcsillapítást tesz lehetővé. VÁLTOZATOK HH Csak fűtésre RV Megfordítható üzemű, hűtésre / fűtésre XL Szuper alacsony zajszint. P2U 2 csöves rendszer (HMV előállítása nélkül) P2S 2 csöves rendszer (HMV előállítása külső 3 járatú szeleppel) P4U 4 csöves rendszer egyidejű hűtésre, fűtésre P4S csöves rendszer (használati melegvíz előállítására) FŐBB OPCIÓS TARTOZÉKOK A1NT Hidraulikus blokk egy szivattyúval, tartály nélkül A1ZZ Hidraulikus blokk tartállyal és egy szivattyúval A2NT Hidraulikus blokk két szivattyúval, tartály nélkül A2ZZ Hidraulikus blokk tartállyal és két szivattyúval DSSE Elektronikus lágyindítás INSE RS 485 soros interfész kártya KAVG Gumi rezgéscsillapító KP Hidraulikus kör fagyvédelmi fűtése PCRL Távvezérlő panel RAEV Hőcserélők fagyvédelmi fűtése SGRS Kaszkád vezérlőrendszer RS485 kártyával SODP Egység teljesítmény optimalizálója VECC Emelt nyomású E.C. ventilátorok VTEE Elektronikus termosztatikus szelep 12

2 (XL/HH) Szuper alacsony zajszint - Csak fűtő változat Energia osztály alacsony hőmérséklet (EU reg. 811/2013 szerint) A+ A+ A+ A+ A+ A+ Energia osztály magas hőmérséklet (EU reg. 811/2013 szerint) A+ A+ A+ A+ A+ A+ Fűtőteljesítmény (EN14511) (1) kw 25,7 32,2 43,1 54,9 63,0 72,8 Összes felvett teljesítmény (EN14511) (1) kw 6,19 7,81 10,51 13,22 15,29 17,70 Teljesítmény együttható COP (EN14511) (1) W/W 4,15 4,12 4,10 4,15 4,12 4,11 Elektromos hálózat V/Fázis/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N Standard egység maximális üzemi áramfelvétele Standard egys. indítási áramfelv. Standard egys. indítási áramfelv. lágyindítóval (opciós tartozék) Maximális légszállítás fűtés üzemmódban Elérhetö névleges statikus nyomás (3) Maximálisan elérhetö statikus nyomás (5) Ventilátorok Kompresszorok / Hűtőkörök Maximális zajteljesítmény szint fűtés üzemmódban (3) Maximális zajnyomás szint fűtés üzemmódban (4) A 20,9 24,6 34,9 40,5 45,5 55,7 A 63,2 83,6 119,0 149,5 143,3 170,5 A 38,1 50,2 71,5 89,7 86,7 102,3 m 3 /h Pa Pa db db./db. 2/1 2/1 2/1 2/1 2/1 2/1 db (A) db (A) (XL/RV) Szuper alacsony zajszint - Hűtő-fűtő változat Energia osztály alacsony hőmérséklet (EU reg. 811/2013 szerint) A+ A+ A+ A+ A+ A+ Energia osztály magas hőmérséklet (EU reg. 811/2013 szerint) A+ A+ A+ A+ A+ A+ Fűtőteljesítmény (EN14511) (1) kw 25,7 32,2 43,1 54,9 63,0 72,8 Összes felvett teljesítmény (EN14511) (1) kw 6,19 7,81 10,51 13,22 15,29 17,70 Teljesítmény együttható COP (EN14511) (1) W/W 4,15 4,12 4,10 4,15 4,12 4,11 Hűtőteljesítmény (EN14511) (2) kw 22,4 27,7 36,5 46,0 54,5 62,5 Összes felvett teljesítmény (EN14511) (2) kw 7,64 9,71 13,27 17,03 18,47 21,25 Energiahatékonysági mutató (EER) (EN14511) (2) W/W 2,93 2,85 2,75 2,70 2,95 2,94 Elektromos hálózat V/Fázis/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N Standard egység maximális üzemi áramfelvétele Standard egys. indítási áramfelv. Standard egys. indítási áramfelv. lágyindítóval (opciós tartozék) Maximális légszállítás fűtés üzemmódban Maximális légszállítás hűtés üzemmódban Maximális légszállítás fűtés üzemmódban Maximális légszállítás hűtés üzemmódban Ventilátorok (3) Kompresszorok / Hűtőkörök (4) Maximális zajteljesítmény szint fűtés üzemmódban (3) Maximális zajnyomás szint fűtés üzemmódban (4) Maximális zajteljesítmény szint hűtés üzemmódban (3) Maximális zajnyomás szint hűtés üzemmódban (4) A 20,0 23,4 35,2 40,4 46,8 56,8 A 62,3 82,5 120,2 149,8 143,8 170,8 A 38,1 50,2 71,5 89,7 86,7 102,3 m 3 /h m 3 /h Pa Pa db db./db. 2/1 2/1 2/1 2/1 2/1 2/1 db (A) db (A) db (A) db (A) A teljesítményértékek 50 Pa statikus nyomás mellett a következő működési feltételek között érvényesek: (1) Fűtés: Környezeti hőmérséklet 7 C szárazhőmérséklet, 6 C nedveshőmérséklet, vízhőfok 30/35 C. (2) Hűtés: Környezeti hőmérséklet 35 C, vízhőmérséklet 12/7 C (csak RV változat). (3) Zajteljesítmény szint ISO szerint (4) Zajnyomás szint az ISO 9614 szerint, a géptől 10 m távolságra, szabadtérben, Q = 2 iránytényező mellett mérve,.légcsatornázott egység, elérhető statikus nyomás: 50 Pa. (5) Elérhető statikus nyomás a szükségesnél nagyobb teljesítményű elaktromotorral, az üzemi körülményekre vonatkozó műszaki adatokat lásd az egység gépkönyvében. 13

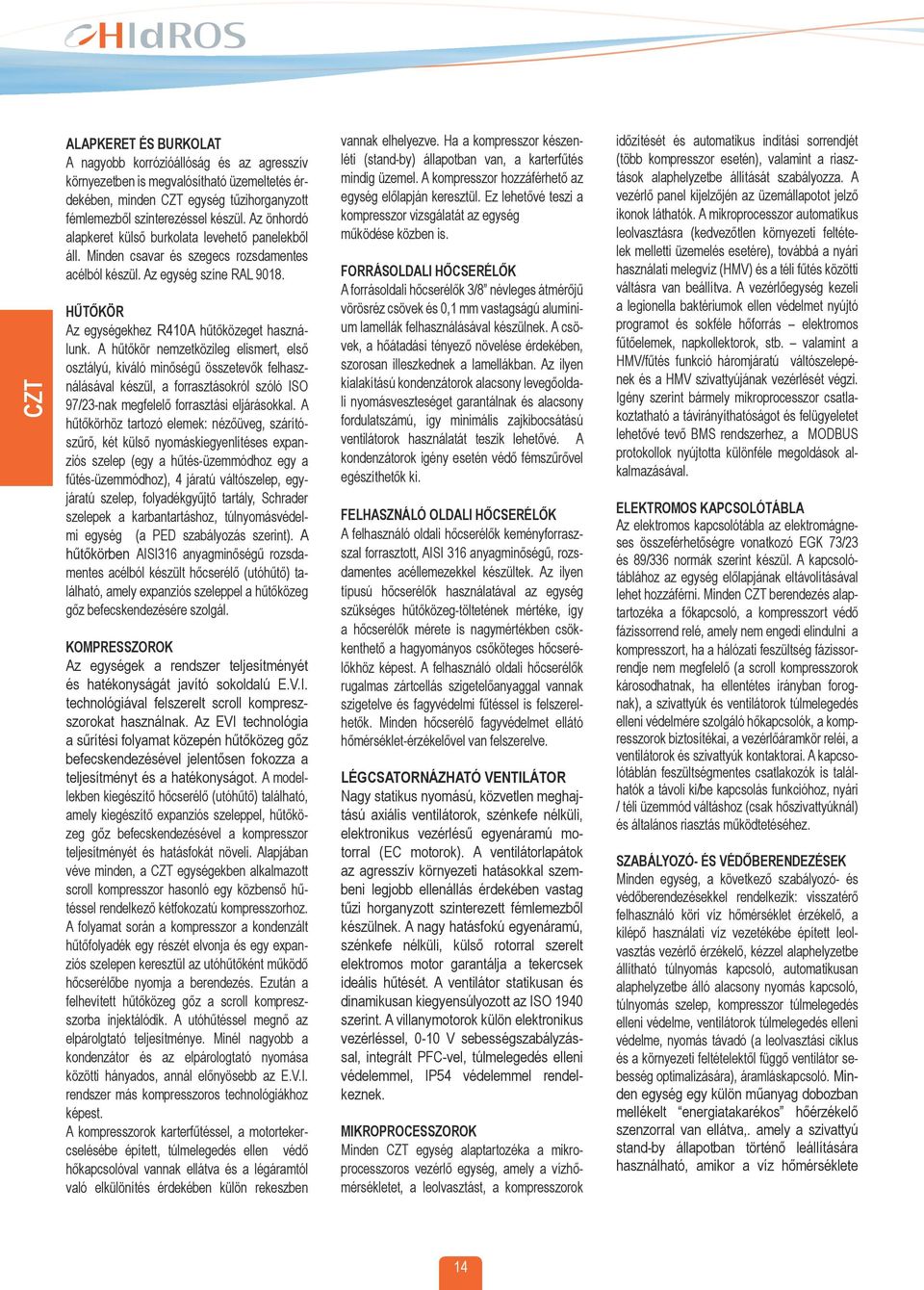

3 ALAPKERET ÉS BURKOLAT A nagyobb korrózióállóság és az agresszív környezetben is megvalósítható üzemeltetés érdekében, minden egység tűzihorganyzott fémlemezből szinterezéssel készül. Az önhordó alapkeret külső burkolata levehető panelekből áll. Minden csavar és szegecs rozsdamentes acélból készül. Az egység színe RAL HŰTŐKÖR Az egységekhez R410A hűtőközeget használunk. A hűtőkör nemzetközileg elismert, első osztályú, kiváló minőségű összetevők felhasználásával készül, a forrasztásokról szóló ISO 97/23-nak megfelelő forrasztási eljárásokkal. A hűtőkörhöz tartozó elemek: nézőüveg, szárítószűrő, két külső nyomáskiegyenlítéses expanziós szelep (egy a hűtés-üzemmódhoz egy a fűtés-üzemmódhoz), 4 járatú váltószelep, egyjáratú szelep, folyadékgyűjtő tartály, Schrader szelepek a karbantartáshoz, túlnyomásvédelmi egység (a PED szabályozás szerint). A hűtőkörben AISI316 anyagminőségű rozsdamentes acélból készült hőcserélő (utóhűtő) található, amely expanziós szeleppel a hűtőközeg gőz befecskendezésére szolgál. KOMPRESSZOROK Az egységek a rendszer teljesítményét és hatékonyságát javító sokoldalú E.V.I. technológiával felszerelt scroll kompreszszorokat használnak. Az EVI technológia a sűrítési folyamat közepén hűtőközeg gőz befecskendezésével jelentősen fokozza a teljesítményt és a hatékonyságot. A modellekben kiegészítő hőcserélő (utóhűtő) található, amely kiegészítő expanziós szeleppel, hűtőközeg gőz befecskendezésével a kompresszor teljesítményét és hatásfokát növeli. Alapjában véve minden, a egységekben alkalmazott scroll kompresszor hasonló egy közbenső hűtéssel rendelkező kétfokozatú kompresszorhoz. A folyamat során a kompresszor a kondenzált hűtőfolyadék egy részét elvonja és egy expanziós szelepen keresztül az utóhűtőként működő hőcserélőbe nyomja a berendezés. Ezután a felhevített hűtőközeg gőz a scroll kompreszszorba injektálódik. A utóhűtéssel megnő az elpárolgtató teljesítménye. Minél nagyobb a kondenzátor és az elpárologtató nyomása közötti hányados, annál előnyösebb az E.V.I. rendszer más kompresszoros technológiákhoz képest. A kompresszorok karterfűtéssel, a motortekercselésébe épített, túlmelegedés ellen védő hőkapcsolóval vannak ellátva és a légáramtól való elkülönítés érdekében külön rekeszben vannak elhelyezve. Ha a kompresszor készenléti (stand-by) állapotban van, a karterfűtés mindig üzemel. A kompresszor hozzáférhető az egység előlapján keresztül. Ez lehetővé teszi a kompresszor vizsgálatát az egység működése közben is. FORRÁSOLDALI HŐCSERÉLŐK A forrásoldali hőcserélők 3/8 névleges átmérőjű vörösréz csövek és 0,1 mm vastagságú alumínium lamellák felhasználásával készülnek. A csövek, a hőátadási tényező növelése érdekében, szorosan illeszkednek a lamellákban. Az ilyen kialakítású kondenzátorok alacsony levegőoldali nyomásveszteséget garantálnak és alacsony fordulatszámú, így minimális zajkibocsátású ventilátorok használatát teszik lehetővé. A kondenzátorok igény esetén védő fémszűrővel egészíthetők ki. FELHASZNÁLÓ OLDALI HŐCSERÉLŐK A felhasználó oldali hőcserélők keményforraszszal forrasztott, AISI 316 anyagminőségű, rozsdamentes acéllemezekkel készültek. Az ilyen típusú hőcserélők használatával az egység szükséges hűtőközeg-töltetének mértéke, így a hőcserélők mérete is nagymértékben csökkenthető a hagyományos csőköteges hőcserélőkhöz képest. A felhasználó oldali hőcserélők rugalmas zártcellás szigetelőanyaggal vannak szigetelve és fagyvédelmi fűtéssel is felszerelhetők. Minden hőcserélő fagyvédelmet ellátó hőmérséklet-érzékelővel van felszerelve. LÉGCSATORNÁZHATÓ VENTILÁTOR Nagy statikus nyomású, közvetlen meghajtású axiális ventilátorok, szénkefe nélküli, elektronikus vezérlésű egyenáramú motorral (EC motorok). A ventilátorlapátok az agresszív környezeti hatásokkal szembeni legjobb ellenállás érdekében vastag tűzi horganyzott szinterezett fémlemezből készülnek. A nagy hatásfokú egyenáramú, szénkefe nélküli, külső rotorral szerelt elektromos motor garantálja a tekercsek ideális hűtését. A ventilátor statikusan és dinamikusan kiegyensúlyozott az ISO 1940 szerint. A villanymotorok külön elektronikus vezérléssel, 0-10 V sebességszabályzással, integrált PFC-vel, túlmelegedés elleni védelemmel, IP54 védelemmel rendelkeznek. MIKROPROCESSZOROK Minden egység alaptartozéka a mikroprocesszoros vezérlő egység, amely a vízhőmérsékletet, a leolvasztást, a kompresszorok időzítését és automatikus indítási sorrendjét (több kompresszor esetén), valamint a riasztások alaphelyzetbe állítását szabályozza. A vezérlő panel kijelzőjén az üzemállapotot jelző ikonok láthatók. A mikroprocesszor automatikus leolvasztásra (kedvezőtlen környezeti feltételek melletti üzemelés esetére), továbbá a nyári használati melegvíz (HMV) és a téli fűtés közötti váltásra van beállítva. A vezérlőegység kezeli a legionella baktériumok ellen védelmet nyújtó programot és sokféle hőforrás elektromos fűtőelemek, napkollektorok, stb. valamint a HMV/fűtés funkció háromjáratú váltószelepének és a HMV szivattyújának vezérlését végzi. Igény szerint bármely mikroprocesszor csatlakoztatható a távirányíthatóságot és felügyeletet lehetővé tevő BMS rendszerhez, a MODBUS protokollok nyújtotta különféle megoldások alkalmazásával. ELEKTROMOS KAPCSOLÓTÁBLA Az elektromos kapcsolótábla az elektromágneses összeférhetőségre vonatkozó EGK 73/23 és 89/336 normák szerint készül. A kapcsolótáblához az egység előlapjának eltávolításával lehet hozzáférni. Minden berendezés alaptartozéka a főkapcsoló, a kompresszort védő fázissorrend relé, amely nem engedi elindulni a kompresszort, ha a hálózati feszültség fázissorrendje nem megfelelő (a scroll kompresszorok károsodhatnak, ha ellentétes irányban forognak), a szivattyúk és ventilátorok túlmelegedés elleni védelmére szolgáló hőkapcsolók, a kompresszorok biztosítékai, a vezérlőáramkör reléi, a ventilátorok és szivattyúk kontaktorai. A kapcsolótáblán feszültségmentes csatlakozók is találhatók a távoli ki/be kapcsolás funkcióhoz, nyári / téli üzemmód váltáshoz (csak hőszivattyúknál) és általános riasztás működtetéséhez. SZABÁLYOZÓ- ÉS VÉDŐBERENDEZÉSEK Minden egység, a következő szabályozó- és védőberendezésekkel rendelkezik: visszatérő felhasználó köri víz hőmérséklet érzékelő, a kilépő használati víz vezetékébe épített leolvasztás vezérlő érzékelő, kézzel alaphelyzetbe állítható túlnyomás kapcsoló, automatikusan alaphelyzetbe álló alacsony nyomás kapcsoló, túlnyomás szelep, kompresszor túlmelegedés elleni védelme, ventilátorok túlmelegedés elleni védelme, nyomás távadó (a leolvasztási ciklus és a környezeti feltételektől függő ventilátor sebesség optimalizására), áramláskapcsoló. Minden egység egy külön műanyag dobozban mellékelt energiatakarékos hőérzékelő szenzorral van ellátva,. amely a szivattyú stand-by állapotban történő leállítására használható, amikor a víz hőmérséklete 14

4 eléri a beállítottat. Ezzel erősen csökken az egység energiafogyasztása. Az érzékelő szondát a hidraulikus kiegyenlítőben kell elhelyezni. A használati melegvíz kör (csak P4S és P4U változatban) már rendelkezik ezzel az érzékelővel, de a felhasználói körbe még telepíteni kell. VÁLTOZATOK A csak fűtésre szolgáló HH változatok csak a P2U, P2S és a P4S konfigurációban kaphatók. P2U VÁLTOZAT Ezek két csöves változatok, amelyekkel csak fűtésre szolgáló melegvizet (HH csak fűtésre változatban), illetve hideg vizet lehet előállítani az RV változatban. Az RV verziót kétcsöves rendszerekben használják. Ez a változat használati melegvíz előállítására nem alkalmas. P2S VÁLTOZAT Ez egy kétcsöves változat, amely fűtésre szolgáló meleg víz (HH verzió) mellett, hideg víz (RV változat) és HMV előállítására is alkalmas. A vezérlő a beállított értékek (fűtési és használati meleg víz hőmérséklet) alapján vezérli a háromjáratú szelepet, aminek állásától függően a víz a HMV tartályba vagy a fűtési rendszerbe továbbítódik. A HMV előállítás a berendezés üzemmódjától függetlenül (hűtés vagy fűtés) elsőbbséget élvez. Az egységeket általában kétcsöves rendszereknél használják, ahol kiegészítő HMV termelés is szükséges lehet. P4S VÁLTOZAT Ezzel a négycsöves változattal fűtésre szolgáló meleg vizet (HH változat), hűtéshez hideg vizet és használati meleg vizet lehet előállítani (csak RV verzió) különböző üzemmódokban független vízkörrel. Hűtés közben a HMV előállítása hővisszanyerés által történik. Ezt az egységet általában két csöves rendszerekkel használják, ahol HMV termelésre is szükség van. 15

5 P4U VÁLTOZAT Ebben a négycsöves változatban kazán és folyadékhűtő használata helyett a berendezés az egyik körben melegvizet, a másik körben pedig külön vagy ezzel egyidejűleg hideg vizet állít elő. Az egyidejű üzemmódban a berendezés fűtőteljesítménye egyenlő a hűtési igény és a kompresszor teljesítményfelvételének összegével. Ebben az üzemmódban az üzemi hatásfok rendkívül jó. Ebben a verzióban használati melegvíz előállítására nincs lehetőség. - + ZAJCSÖKKENTÉS Minden egység alapfelszereltségéhez hozzátartozik a legújabb lebegő burkolat technológia, amely a kompresszorokat teljesen elszigeteli a fő burkolattól. A különleges vibrációs és akusztikai csillapító rendszer egy alaplapot és egy kompresszorokat elkülönítő akusztikai rekeszt foglal magába. Az alaplemez lágy acélrugókkal van az egység alapkeretétől elválasztva. A zárt térben a kompresszorok a lebegő vázon gumi lengéscsillapítókra vannak szerelve. A galvanizált acélburkolat réteges panelekből készül. A paneleket egy mikro-perforált belső borítólemez és egy 50 mm vastag, nagy sűrűségű (40 kg / m3) ásványgyapot betét alkotja. A kompresszor hűtőközegcsövei is rugalmas csatlakozásokkal csatlakoznak a hűtőkörhöz. Az egységen belül flexibilis csatlakozásokat használunk a víz csővezetékrendszerhez is. Ezen rendszerek kombinációi összesen kb db(a) zajcsökkentést eredményeznek. ÜZEMELTETÉSI HATÁRÉRTÉKEK 70 (Minden változat) 30 (Csak RV változat) Víz hőmérséklete ( C) Víz hőmérséklete ( C) Fűtés üzemmód Hűtés ventilátor szabályzással Hűtés ventilátor szabályzással Hűtés glikollal és ventilátor szabályzással Hűtés glikollal és ventilátor szabályzással Környezeti hőmérséklet (C ) Környezeti hőmérséklet (C ) 16

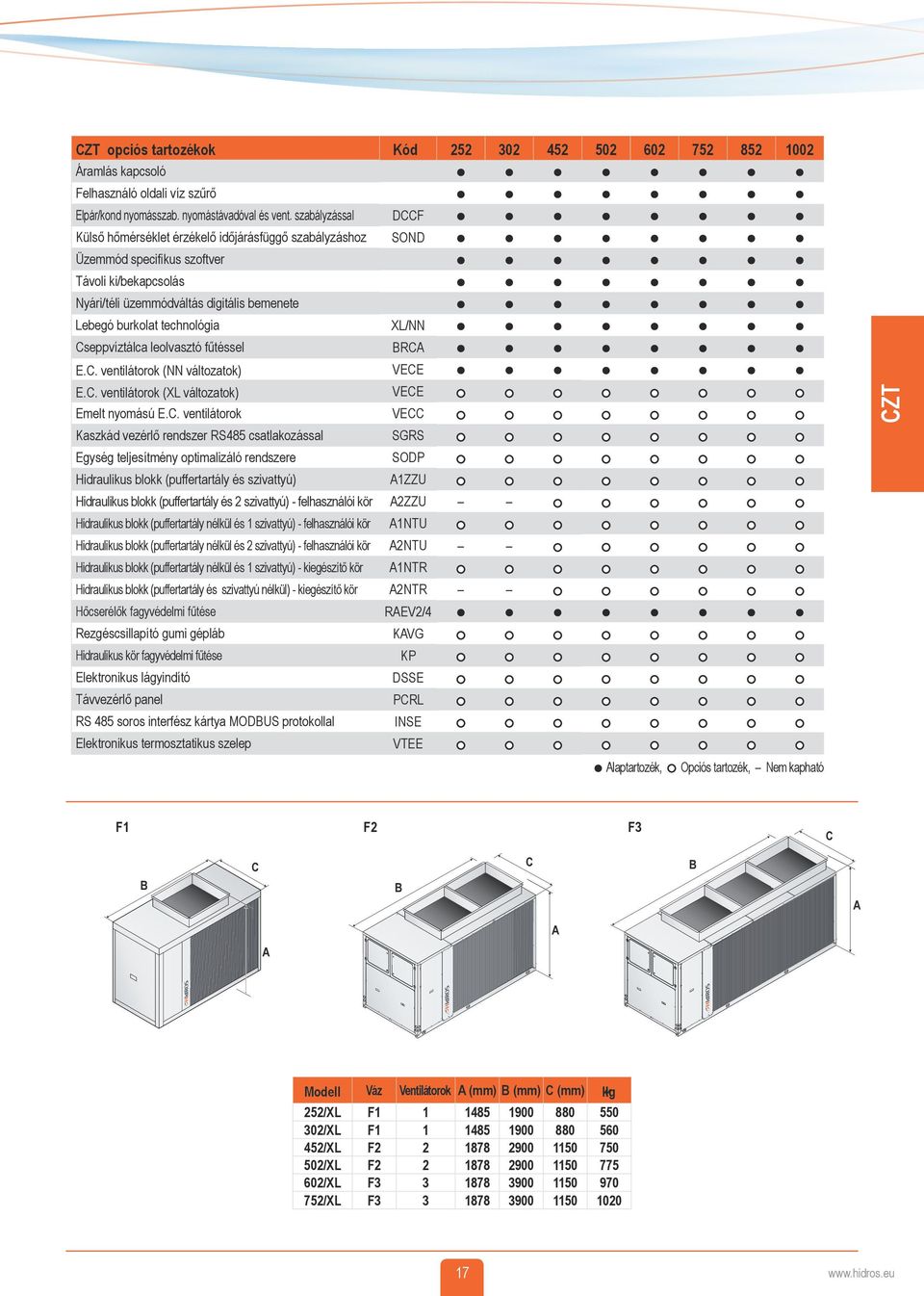

6 opciós tartozékok Áramlás kapcsoló Felhasználó oldali víz szűrő Elpár/kond nyomásszab. nyomástávadóval és vent. szabályzással Külső hőmérséklet érzékelő időjárásfüggő szabályzáshoz Üzemmód specifikus szoftver Távoli ki/bekapcsolás Nyári/téli üzemmódváltás digitális bemenete Lebegó burkolat technológia Cseppvíztálca leolvasztó fűtéssel E.C. ventilátorok (NN változatok) E.C. ventilátorok (XL változatok) Emelt nyomású E.C. ventilátorok Kaszkád vezérlő rendszer RS485 csatlakozással Egység teljesítmény optimalizáló rendszere Hidraulikus blokk (puffertartály és szivattyú) Hidraulikus blokk (puffertartály és 2 szivattyú) - felhasználói kör Hidraulikus blokk (puffertartály nélkül és 1 szivattyú) - felhasználói kör Hidraulikus blokk (puffertartály nélkül és 2 szivattyú) - felhasználói kör Hidraulikus blokk (puffertartály nélkül és 1 szivattyú) - kiegészítő kör Hidraulikus blokk (puffertartály és szivattyú nélkül) - kiegészítő kör Hőcserélők fagyvédelmi fűtése Rezgéscsillapító gumi gépláb Hidraulikus kör fagyvédelmi fűtése Elektronikus lágyindító Távvezérlő panel RS 485 soros interfész kártya MODBUS protokollal Elektronikus termosztatikus szelep Kód DCCF SOND XL/NN BRCA VECE VECE VECC SGRS SODP A1ZZU A2ZZU A1NTU A2NTU A1NTR A2NTR RAEV2/4 KAVG KP DSSE PCRL INSE VTEE Alaptartozék, Opciós tartozék, Nem kapható F1 F2 F3 C C C B B B A A A Modell Váz Ventilátorok A (mm) B (mm) C (mm) kg k 252/XL F /XL F /XL F /XL F /XL F /XL F
