WSA. Víz-víz folyadékhűtő, hűtő, hűtő-hőszivattyús kivitelben WSA VÁLTOZATOK FŐBB OPCIÓS TARTOZÉKOK

Átírás

1 Víz-víz folyadékhűtő, hűtő, hűtő-hőszivattyús kivitelben WS WS folyadékhűtők kis és közepes méretű lakossági és kereskedelmi felhasználásra készülnek. z WS folyadékhűtők minden alkalmazási területen jó hatásfokkal és zajmentesen üzemelnek. különböző változatok a kiegészítő tartozékok széles választékának köszönhetően lehetővé teszik a felhasználó számára a legmegfelelőbb megoldás kiválasztását. Kompakt méreteinek, sokoldalúságának és a kiegészítő tartozékok széles választékának köszönhetően a WS sorozat folyadékhűtői bármilyen területen történő felhasználásra alkalmasak. VÁLTOZTOK WS változat csak hűtésre, 10 különböző méretben WS/HP hőszivattyús változat, irányváltó szeleppel, 10 különböző méretben WS/EV léghűtéses kondenzátor nélküli változat, 10 különböző méretben (kondenzátor opció) FŐBB OPCIÓS TRTOZÉKOK DSSE: Lágyindító elektronika INSE: RS 485 soros interfész kártya KVG: Gumi rezgéscsillapító KVM: Rugós rezgéscsillapító LS00: Zajcsillapított változat MML: Hűtőkör nyomásmérő műszerei PCRL: Távirányító panel RP00: Részleges hővisszanyerés V2M0: 4-20 m-es irányváltó szelep VPSF: Presszosztatikus szelep (csak hűtés változat) 40

2 WS modell Hűtőteljesítmény (EN14511) (1) Teljesítmény felvétel (EN14511) (1) Energiahatékonysági mutató (EN14511) (1) 5,9 7,5 9,0 14,9 17,4 22,0 30,3 34,3 38,2 45,0 1,5 1,8 2,2 3,6 4,2 5,1 6,9 7,8 8,7 10,2 3,9 4,2 4,1 4,1 4,1 4,3 4,4 4,4 4,4 4,4 WS Hűtőteljesítmény (EN14511) (2) 8,1 10,2 12,2 20,4 23,5 29,5 40,3 45,5 50,7 60,3 Teljesítmény felvétel (EN14511) (2) 1,4 1,8 2,2 3,5 4,3 5,4 7,1 8,0 9,1 10,4 Energiahatékonysági mutató (EN14511) 2) 5,8 5,7 5,5 5,8 5,5 5,5 5,7 5,7 5,6 5,8 Fűtőteljesítmény (EN14511) (3) 7,0 8,8 10,6 17,2 20,3 25,3 34,3 42,6 47,9 52,7 Teljesítmény felvétel (EN14511) (3) 1,5 1,8 2,2 3,6 4,2 5,1 6,9 7,9 8,8 10,3 Teljesítmény együttható (EN14511) (3) 4,7 4,9 4,8 4,8 4,8 5,0 5,0 5,4 5,4 5,1 Fűtőteljesítmény (EN14511) (4) 6,7 8,4 10,2 16,5 19,5 24,4 32,7 40,7 45,8 50,5 Teljesítmény felvétel (EN14511) (4) 1,9 2,3 2,8 4,5 5,2 6,3 8,6 9,9 10,9 12,5 Teljesítmény együttható (EN14511) (4) 3,5 3,6 3,6 3,7 3,8 3,9 3,8 4,1 4,2 4,0 Hálózati feszültség V/fázis/Hz 230/1/50 400/3+N/50 400/3/50 Indítási áram Maximális üzemi áramfelvétel 12,8 17, , Kompresszorok / hűtőkörök db. 1/1 1/1 1/1 1/1 1/1 1/1 2/1 1/1 1/1 1/1 Zajteljesítmény (5) db() Zajnyomás (6) db() (1) Hűtés: elpárologtató vízhőmérséklete be/ki 12/7 C kondenzátor vízhőmérséklete be/ki 30/35 C. Presszosztatikus szelep nélkül (3) Fűtés: kondenzátor vízhőmérséklete be/ki 30/35 C; elpárologtató vízhőmérséklet be/ki 10/7 C. (5) Zajteljesítmény szint az ISO 9614 szerint. (2) Hűtés: elpárologtató vízhőmérséklete be/ki 23/18 C kondenzátor vízhőmérséklete be/ki 30/35 C. Presszosztatikus szelep nélkül (4) Fűtés: kondenzátor vízhőmérséklete be/ki 40/45 C; elpárologtató vízhőmérséklet be/ki 10/7 C. (6) Zajnyomás szint az egységtől 1 méterre, szabad térben, Q = 2 iránytényező mellett mérve az ISO 9614 szerint. WS/EV változat Hűtőteljesítmény (5) Kompresszor üzemi teljesítményfelvétele (5) Folyadékszállítás (5) m 3 /h Indítási áram Maximális üzemi áramfelvétel Hálózati feszültség V/fázis/Hz Kompresszorok / hűtőkörök db. Zajteljesítmény szint (3) db() Zajnyomás szint (4) db() ,1 6,5 7,9 13,1 15,3 19,5 26,6 30,0 33,7 39,8 1,9 2,4 2,9 4,6 5,3 6,4 8,9 10,2 11,1 12,7 0,9 1,1 1,4 2,2 2,6 3,3 4,6 5,1 5,8 6, ,8 17, , /1/50 400/3+N/50 400/3/50 1/1 1/1 1/1 1/1 1/1 1/1 1/1 1/1 1/1 1/ (5) EV változat: kondenzációs hőmérséklet 50 C, vízhőmérséklet be/ki 12/7 C (3) Zajteljesítmény szint az ISO 9614 szerint. (LS változatok) (4) Zajnyomás szint az egységtől 1 méterre, szabad térben, Q = 2 iránytényező mellett mérve az ISO 9614 szerint (LS változatok) 41

3 WS LPKERET ÉS BURKOLT nagyobb korrózióállóság, és az agreszszív környezetben is megvalósítható üzemeltetés érdekében, minden WS egység vastag, tűzihorganyzott fémlemezből és szinterezéssel készül. z önhordó alapkeret külső burkolata levehető panelekből áll. Minden csavar és szegecs anyaga rozsdamentes acél. z egység színe RL HŰTŐKÖR z egységekhez R410 hűtőközeget használunk. hűtőkör nemzetközileg elismert, első osztályú, kiváló minőségű összetevők felhasználásával készül, a forrasztásokról szóló ISO 97/23-nak megfelelő forrasztási eljárásokkal. hűtőkörök teljesen függetlenek egymástól, bármelyik hűtőkör meghibásodik, az nem befolyásolja a másik működését. hűtőkörhöz tartozó elemek: nézőüveg, szűrőszárító, külső nyomás kiegyenlítéses expanziós szelep, Schrader szelepek a karbantartáshoz, túlnyomásvédelmi egység (a PED szabályozás szerint). KOMPRESSZOR 06 és 08 modellekben rotációs típusú, a többi méretben scroll típusú kompresszor működik. Minden kompresszor karterfűtéssel és a motor tekercselésébe épített, túlmelegedés ellen védő hőkapcsolóval rendelkezik. Ha a kompresszor készenléti (stand-by) állapotban van, a karterfűtés mindig üzemel. kompresszor felülvizsgálata az egység előlapjának eltávolításával lehetséges, ami lehetővé teszi a kompresszor karbantartását működés közben is. KONDENZÁTOR ÉS ELPÁROLOGTTÓ kondenzátorok és az elpárologtatók keményforrasztással készülnek ISI 316 rozsdamentes acéllemez felhasználásával. hagyományos csőköteges-köpenyes változatok jellemzőivel összevetve az ilyen típusú elpárologtatók használatával az egység szükséges hűtőközeg-töltetének mértéke (ezzel mérete is) jelentősen csökkenthető. z elpárologtatók lágy, zárt cellás szigetelőanyaggal vannak hőszigetelve, és fagyvédelmi fűtéssel (opcionális) rendelkeznek. Minden elpárologtató fagyvédelmet ellátó hőmérséklet-érzékelővel van felszerelve. MIKROPROCESSZOROK z CTIVE auto-adaptív technológiát alkalmazó vezérlő egység folyamatosan fi - gyeli a ki- és belépő víz hőmérsékletét, és ezáltal állítja be az épület hőterhelésének napszakonkénti változásának megfelelően szabályozza a hűtést vagy a fűtést a kilépő vízhőmérséklet set point értékének változtatásával. Ezzel pontosan szabályozható a kompresszorok leállási és indítási ciklusa és optimalizálható a hőszivattyú hatásfoka, továbbá meghosszabbítható a berendezés részegységeinek élettartama. z CTIVE auto-adaptív technológiát alkalmazó vezérlővel lehetővé válik a berendezés minimális folyadéktartalmának lecsökkentése a hagyományos kilowattonkénti liter folyadékmennyiségről 5 l/-ra. csökkent folyadéktartalom további előnye, hogy a WS egységek puffertartály nélküli alkalmazásokban is használhatók, amivel csökkenthető a berendezés helyigénye, a hőveszteség és a felmerülő költségek. ELEKTROMOS KPCSOLÓTÁBL z elektromos kapcsolótábla az elektromágneses összeférhetőségre vonatkozó EGK 73/23 és 89/336 normák szerint készül. kapcsolótáblához az egység előlapjának eltávolításával lehet hozzáférni. következő elemek szintén az alapkészülék tartozékai: főkapcsoló, a szivattyúk és ventilátorok túlmelegedés elleni védelmére szolgáló mágneses hőkapcsolók, a kompreszszorok biztosítékai, a vezérlőáramkör megszakító automatái, a ventilátorok és szivattyúk érintésvédelmi reléi. kapcsolótáblán feszültségmentes csatlakozók is találhatók az ON-OFF funkcióhoz (ki/bekapcsolás), nyári / téli üzemmód váltáshoz (csak hőszivattyúknál), és általános riasztás működtetéséhez. Minden három fázisú berendezés alaptartozéka, a kompresszort védő fázissorrend relé, amely nem engedi beindulni a kompresszort, ha az hálózati feszültség fázissorrendje nem megfelelő (a scroll kompresszorok károsodhatnak, ha ellentétes irányban forognak). SZBÁLYOZÓ- ÉS VÉDŐBERENDEZÉSEK Minden egység a következő szabályozó- és védőberendezésekkel rendelkezik: visszatérő felhasználó oldali vízhőfok érzékelő, és a kilépő használati víz vezetékébe épített leolvasztás szenzor, kézzel alaphelyzetbe állítható nagynyomású kapcsoló, automatikusan alaphelyzetbe álló alacsony nyomású kapcsoló, nagynyomású biztonsági szelep, kompresszor túlmelegedés elleni védelme, ventilátorok túlmelegedés elleni védelme, nyomás távadó (a leolvasztási ciklus, és a környezeti feltételektől függő ventilátor sebesség optimalizálására), áramláskapcsoló. LÉGHŰTÉSES KONDENZÁTOR NÉLKÜLI EV VÁLTOZTOK (KONDENZÁTOR OPCIÓ) Ebben a változatban mikroprocesszoros vezérlés irányítja a kompresszor indulásokat és a riasztásokat. R410 hűtőközeggel való használatra készül, de nitrogénnel feltöltve kerül kiszállításra. HŐSZIVTTYÚS VÁLTOZT (HP) hőszivattyúval működő változat négyjáratú reverzibilis szeleppel van felszerelve, és 50 C hőmérsékletig képes melegvizet előállítani. hűtőkör fűtés és hűtés üzemmódja hatásfokának optimalizálásáról egy folyadékgyűjtő és egy második termosztatikus szelep gondoskodik. 42

4 LÉGHŰTÉSES KONDENZÁTOR NÉLKÜLI VÁLTOZT HŰTŐKÖRI CSTLKOZÁS (KONDENZÁTOR OPCIÓ) kondenzátor egységet (WS/EV változatok) hűtővezetékekkel kell a beltéri egységhez kapcsolni. kondenzátor egység hűtőközeg nélkül, nitrogénnel feltöltve kerül kiszállításra. Csővezeték terv és a részegységek közötti maximális távolság. z osztott-rendszerű alkalmazásoknál a csővezeték elhelyezkedését az épület szerkezete és a részegységek elhelyezkedése határozza meg, csővezetéknek a hűtőkörben és a hűtőközegtöltetben jelentkező nyomásveszteség minimalizálása érdekében a lehető legrövidebbnek kell lennie. megengedett maximális csőhossz 30 m. Szakembereink készek a megadott mérethatáron kívüli egyéb megoldások kialakítására is. z elpárologtatónál magasabbra telepített kondenzátor egység: z olaj kompresszor felé való áramlásának biztosítása érdekében a felszálló csőszakaszba 6 méterenként olajcsapdákat kell elhelyezni. vízszintes szakasznak minimum 1 %-os lejtéssel kell a kompresszor felé lejtenie, hogy az olaj visszajuthasson a kompresszorba. csővezetékek átmérője az egység méretétől és a hűtővezeték hosszától függően a II. táblázatban látható. z elpárologtatónál alacsonyabbra telepített kondenzátor egység: szívóvezetékbe az elpárologtató kivezetésénél helyezzünk el egy folyadékcsapdát az elpárologtató magasságába, hogy a hű- tőfolyadék ne kerüljön vissza a kompreszszorba mikor az egység nem üzemel. Helyezzünk el egy gyűjtőedényt közvetlenül a termosztatikus szelep hőérzékelője után, hogy a hűtőfolyadék ebbe az edénybe gyűljön, mikor a rendszer nem üzemel. Így a kompresszor bekapcsolásakor az edényben összegyűlt hűtőfolyadék gyors elpárolgása nem zavarja meg a termosztatikus szelep hőérzékelőjét. vízszintes szakasznak minimum 1 %-os lejtéssel kell a kompresszor felé lejtenie, hogy az olaj visszajuthasson a kompresszorba. hűtővezeték átmérői a kiválasztott modell mérete, valamint a kül- és beltéri egység közötti távolság alapján kerül meghatározásra. különféle kombinációkhoz ajánlott méreteket az alábbi táblázat mutatja. WS 1 ~ 6m ~ 6m 1 WS/EV elpárologtató a kondenzátor egységnél magasabbra telepítve WS/EV elpárologtató a kondenzátor egységnél alcsonyabbra telepítve 43

5 WS Hűtőközeg vezeték gőzcső és folyadékcső átmérői az "EV" változatokhoz Távolság (m) Modell Gőzcső (mm) Folyadékcső (mm) Gőzcső (mm) Folyadékcső (mm) Gőzcső (mm) Folyadékcső (mm) Hűtőközeg töltet a folyadékvezetékhez Folyadékcső átmérője Hűtőközeg töltet g/m Folyadékcső átmérője Hűtőközeg töltet g/m Hűtőteljesítmény korrekciós tényezői Modell Vezetékhossz = 0 m Vezetékhossz = 10 m Vezetékhossz 20 m Vezetékhossz 30 m WS/EV 1 0,98 0,96 0,95 44

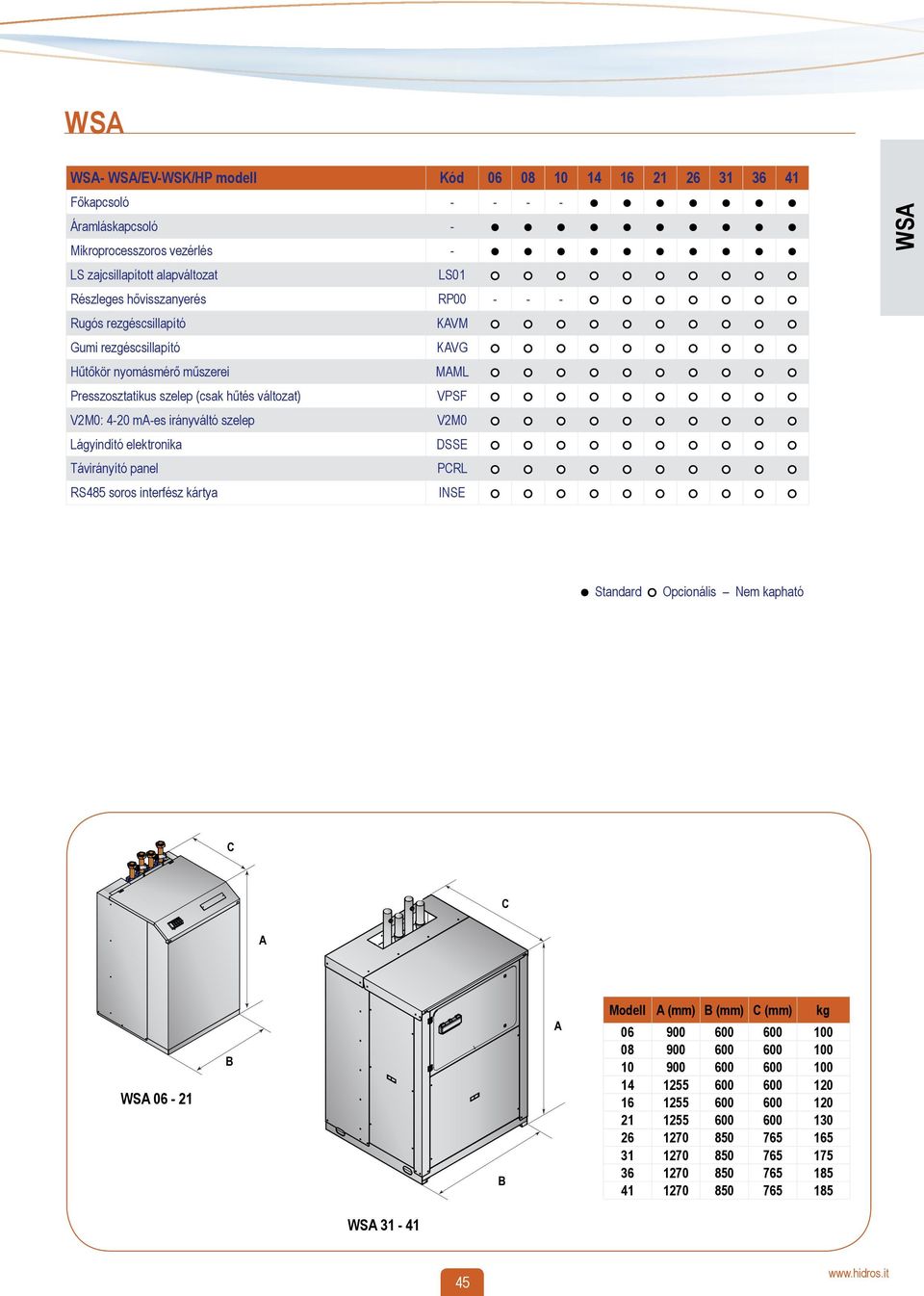

6 WS- WS/EV-WSK/HP modell Kód Főkapcsoló Áramláskapcsoló - Mikroprocesszoros vezérlés - LS zajcsillapított alapváltozat LS01 Részleges hővisszanyerés RP Rugós rezgéscsillapító KVM Gumi rezgéscsillapító KVG Hűtőkör nyomásmérő műszerei MML Presszosztatikus szelep (csak hűtés változat) VPSF V2M0: 4-20 m-es irányváltó szelep V2M0 Lágyindító elektronika DSSE Távirányító panel PCRL RS485 soros interfész kártya INSE WS Standard Opcionális Nem kapható C C WS B B Modell (mm) B (mm) C (mm) kg WS
