1 Hőszivattyúk - kompresszor technológiák Január 25. Lurdy Ház

2 Tartalom Hőszivattyú felhasználások Fűtős kompresszor típusok Elérhető kompresszor típusok áttekintése

3 kompresszor hatásfoka Minél kisebb az elpárolgási nyomás és a kondenzációs nyomás különbsége, annál jobb a COP!

4 A teljes rendszer hatásfoka

5 Európa felosztása A pren14825 Európát 3 klimatikus zónára osztja: A klimatikus zónákhoz tartozó külső hőmérséklet értékek, a hőszivattyú elpárolgási hőmérséklet tartományát is meghatározzák. (Jellemzően levegős rendszerek)

Épület jellemzői fűtési kör Padlófűtés Általában maximum

Eredeti méretezés 80-90 C Legtöbb esetben 60-65 C

szigetelése szükséges lehet Új építésű ingatlanok

kazán) Alacsony hőmérsékletű HP Magas hőmérsékletű HP

6 Épület jellemzői fűtési kör Padlófűtés Általában maximum 35 C vízhőmérséklet Radiátorok Régi építésű házak Eredeti méretezés C Legtöbb esetben C elegendő Felhasználás működési határértéken, az épület szigetelése szükséges lehet Új építésű ingatlanok Méretezési állapot jellemzően C (kondenzációs kazán) Alacsony hőmérsékletű HP Magas hőmérsékletű HP Közepes hőmérsékletű HP A vízhőmérséklet meghatározza a kondenzációs hőmérsékletet!

7 HP felépítése - Hőforrás típusa

Víz / víz rendszerek (felületi, vagy talajszondás) Közel állandó elpárolgási

8 Hőforrás típusok Levegő / víz rendszerek Elpárolgási hőmérséklet széles határok között változik C Felhasználása jellemzően kedvezőbb klimatikus zónában Víz / víz rendszerek (felületi, vagy talajszondás) Közel állandó elpárolgási hőmérséklet 0-10 C A hőforrás típusa meghatározza az elpárolgási hőmérséklet tartományt.

9 Hűtőközeg kiválasztása

10 Hűtőközeg kiválasztása Megfontolások hűtőközeg választáshoz: R134a Adott dt mellett nagyobb hőcserélő felületet és nagyobb kompresszor méretet igényel -> Magasabb bekerülési költség Legjobb elméleti COP érték, de a valós teljesítmény nem olyan kedvező a rossz hőátadás és a nagy nyomásesések miatt Abban az esetben javasolt, ha nagyon magas vízhőmérsékletre (>70 C) van szükség, de a COP arányosan csökken a hőmérséklettel (3% / K) R410a & R407C rendszerek jellemző hőszivattyús hűtőközegek R410a kedvezőbb a rendszer kompakt kialakítása és a megfordítható üzem miatt (nincs csúszás) R410a magasabb nyomóoldali hőmérséklettel rendelkezik, magasabb vízhőmérsékletnél nagyobb műszaki kihívást jelenthet R410a esetén rosszabb az elméleti COP, de nagyon jó a hőátadása, kicsik a nyomásesések, így összességében a legjobb COP-t eredményezi Az R407C hasonló az R410a-hoz, de csúszással rendelkezik!

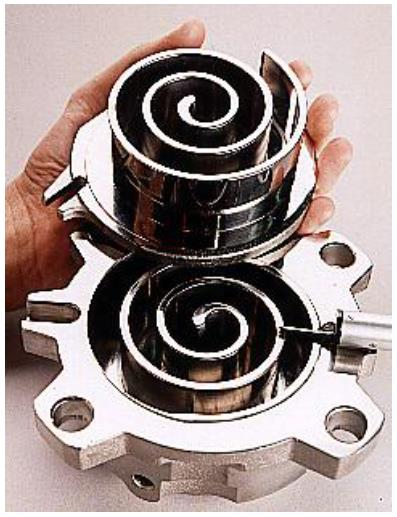

11 Scroll ideális kompresszió Scroll kompresszorok esetén, a kompresszió előtti (Vi) és a kompressziós követő (Vf) térfogatok állandók, így a Scroll kompresszort fix nyomásviszonyú egységnek lehet tekinteni.

12 Scroll veszteségek P ad Scroll kilépő nyomás Túlsűrítés Pl. magas elpároglás, alacsony kondenzáció. A beépített nyomásviszony túl magas. A veszteség a túlzott sűrítésből származik. A Scroll csiga kinyílik, a hűtőközeg visszaexpandál Alulsűrítés Pl. alacsony elpárolgás, magas kondenzáció. A beépített nyomásviszony túl alacsony. A veszteség abból származik, hogy a Scroll csigák nyitásakor nem elég magas a nyomás és a nyomóoldali nyomású hűtőközeg a kompresszor csigák zsákocskájába kerül, majd csak a zsák megnyitásakor lép ki onnan. Általánosságban, a kompresszor izentrópikus hatásfoka -> COP minden esetben az elméleti értéktől rosszabb, ha a kompresszor nem a beépített Vi mellett működik.

13 Scroll technológiák Normál A/C, fűtős optimalizált rendszer hűtőköri kapcsolás EVI fűtős gőzbefecsekendezéses rendszer hűtőköri kapcsolás

14 Scroll technológia A kompresszor izentrópikus hatásfoka a hűtőközegtől is függ. (a sűrűséggel arányosan nő) R134a (legrosszabb) R407C R404A R410A (legjobb) Az izentrópikus hatásfok jelentősen függ a hűtőközeg súrlódásától és a működési nyomásoktól A gőzbefecskendezés szintén fontos szerepet játszik Növekszik a teljesítmény (magas nyomásviszonyok) Növekszik a COP (magas nyomásviszonyok) Alacsonyabb nyomógáz véghőmérséklet -> szélesebb működési tartomány

15 Scroll Izentrópikus hatásfok & COP Tipikus A/C Scroll működési görbe.

16 Scroll Izentrópikus hatásfok & COP Fűtős optimalizált Scroll Beépített magasnyomás szeleppel, ami megakadályozza az alulkomprimálást, így magasabb nyomásviszonyokon, akár 10%-os COP növekedést ereményez Szélesebb működési tartomány

17 Scroll COP összegzés Fűtős optimalizált Scroll + EVI befecskendezés Még szélesebb működési tartomány Jobb fűtős hatásfok magasabb nyomásviszonyokon, akár 10% & magasabb teljesítmény (akár + 25%)

18 Scroll Működési tartomány Standard A/C működési tartomány Limitált alacsony elpárolgási hőmérséklet

19 Scroll Működési tartomány Fűtős optimalizált működési tartomány Magasabb megengedett kondenzációs és alacsonyabb elpárolgási hőmérsékletek

20 Scroll Működési tartomány Fűtős optimalizált működési tartomány + EVI befecskendezés Magas vízhőmérséklet előállítás alacsony környezeti hőmérséklet mellett Nedves befecskendezés további alkalmazási tartomány bővítéshez

21 Scroll Működési tartomány Nyomásviszonyok a működési tartományon!

22 Scroll Működési tartomány

23 Scroll Működési tartomány A pren14825-nek megfelelően (Helyiségfűtés SCOP) Levegő / Víz hőszivattyúk A fűtős optimalizált ZH kompresszorok jó hatásfokot biztosítanak alacsonyabb és átlagos klímaviszonyok esetén. (alacsony/közepes/magas vízhőmérséklet) A gőz befecsekendezésű EVI típusok további hatásfok, fűtőteljesítmény és működési tartomány növelést tesznek lehetővé. Célszerű megoldások hideg klíma, vagy magas hőmérsékletű felhasználások esetén. A standard A/C kompresszorok jó megoldást biztosítanak meleg klimatikus viszonyoknál, alacsony/közepes/magas felhasználások esetén. Közvetítőközeg / Víz hőszivattyúk Mindkét technológia (fűtős optimalizált, Standard A/C) lehetséges, de a fűtős optimalizált típusok jobb hatásfokot eredményeznek Költséghatékony használati meleg víz előállításhoz a fűtős üzemre optimalizált kompresszorok biztosítják a legkedvezőbb hatásfokot (hatásfok, működési tartomány). Levegős és közvetítőközeges hőszivattyú esetén is!

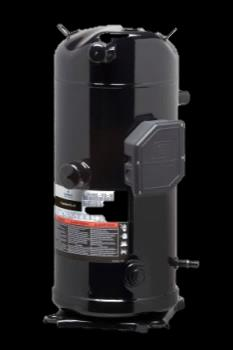

24 Fix Scroll Elérhető típusok

25 Scroll Teljesítmény szabályozás lehetőségei A környezeti hőmérséklet csökkenésével a kompresszorok teljesítménye arányosan csökken, míg a fűtési teljesítmény igény ellentétes irányba változik Ha a hőszivattyút a legkedvezőtlenebb működési állapotra válasszuk ki, a működési paraméterek átlagos hőmérséklet értékek mellett nem lesznek optimálisak. Erre a problémára megoldást nyújthat a teljesítmény szabályozás.

26 Scroll Teljesítmény szabályozás lehetőségei Teljesítmény szabályozás lehetőségei Digitális szabályozás Invereteres, fordulatszám szabályozott egységek AC motoros kompresszorok DC motoros kompresszorok

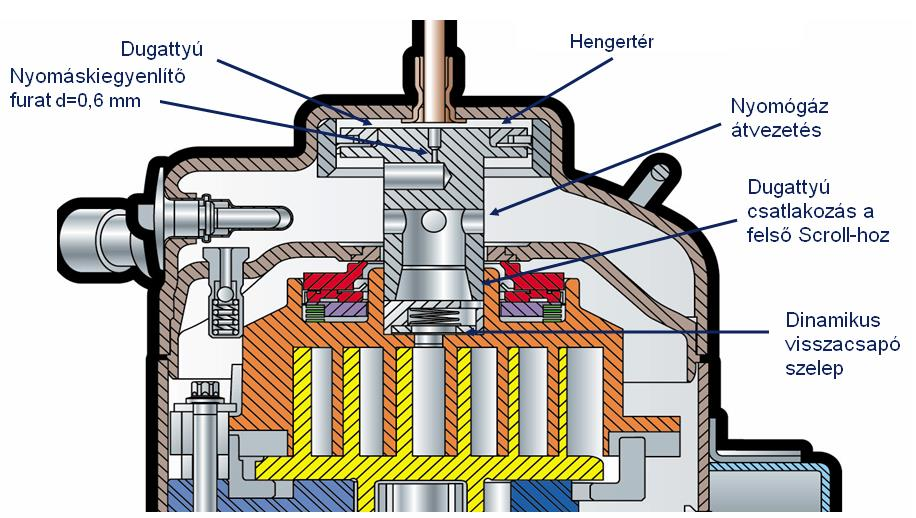

27 Digitális szabályozás fokozatmenetes teljesítmény-szabályozás a hűtőteljesítményt nem inverterrel, hanem a hűtőközeg áram időbeli, szakaszos, impulzus modulált szabályozásával változtatjuk

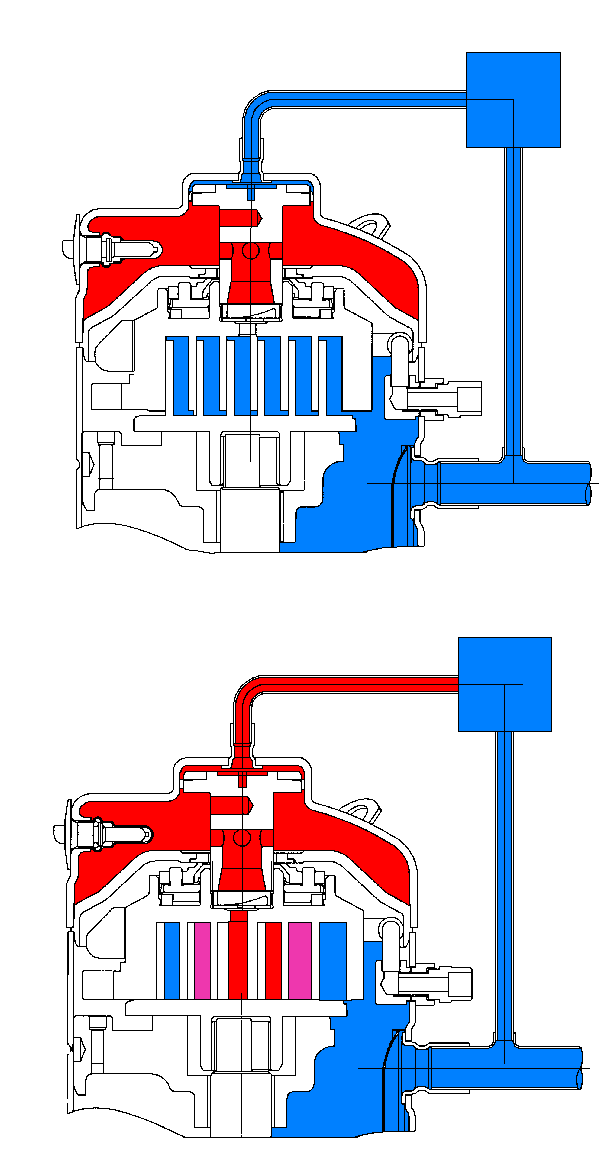

28 Digitális Scroll működése Tehermentesítés mágnesszelep Kompresszor Nyitva Nem szállít Terhelés Time (sec) Zárva Teljes kapacitás

29 Digitális működés hatása a rendszerjellemzőkre

30 Digitális Scroll működése - COP 120% COP 100% 80% 60% COP 40% 20% 0% A digitális Scroll működési tartománya a teljes szabályozási tartományon állandó!

31 Inverteres Scroll működése

32 BLDC Inverteres Scroll COP

33 BLDC Inverteres Scroll COP

34 Scroll Inverteres működési tartomány

35 Köszönöm a figyelmet!
