1 Energiahatékony gépészeti rendszerek Benkő László okl. gépészmérnök épületgépész tervező épületenergetikai szakértő

2 Az előadás mottója: A legjobb energiamegtakarítás az, amikor nem használunk fel energiát.

3 1. Bevezetés Alap: jól szigetelt ház (külső falak, ablakok, hőhídmentes csomópontok) Építésztervező gépésztervező már a tervezés kezdetétől együtt dolgozik A telken milyen gépészet helyezhető el Épületen belül hol helyezhető el a gépészet A legfontosabb: A megrendelő egy komfortérzetet akar

4 1. Bevezetés Komfortigények (szubjektív hőkomfort) Télen külső hőmérséklet: -15 C, -13 C, -11 C Épületen belül: 22 C Nyáron külső hőmérséklet: C Épületen belül: C De nemcsak a hőmérséklet: Határoló felületek közepes sugárzási hőmérséklete Levegő relatív nedvességtartalma Levegő relatív sebessége Az emberben fejlődő metabolikus hő A ruházat szigetelőképessége

5 1. Bevezetés Komfortot biztosító gépészeti rendszer elemei: 1. Hőforrásoldal 2. Hőtermelő 3. Hőleadó

6 1. Bevezetés Energiaárak: január 1-től Gáz: kb m3 éves fogyasztás alatt: kb m3 éves fogyasztás fölött: 125,7 Ft/m3 145,7 Ft/m3 (Szociális gázártámogatás, Nagycsaládosoknak kedvezmény)

7 1. Bevezetés Energiaárak: január 1-től Elektromos áram: A1 kedvezményes árszabás: A1 normál árszabás: B GEO árszabás: H árszabás: 46,85 Ft/kWh 48,62 Ft/kWh 31,56 Ft/kWh 30,01 Ft/kWh B GEO: csak ELMŰ-ÉMÁSZ, 20h/nap, 2 db max. 2 órás szünet, jan.- dec., csak a hőszivattyúra H: minden szolgáltató, 24h/nap, csak fűtési időszakban, okt.-ápr., hőszivattyú és kiszolgáló rendszerekre is

8 1. Bevezetés Energiaárak: január 1-től Pellet: kb Ft/kg 15 kg zsák kiszerelésben kb. 54 Ft/kg Big Bag 1t kiszerelésben

9 2. Hőszivattyú Működési elve Kialakításának módjai: Talajhő: talajszonda, talajkollektor, energiacölöp, Helix szonda Talajvíz Levegő COP = Fűtési teljesítmény / Villamos energia fogyasztás MSZ EN szerint számolva Fűtési mód (puffer tároló) Hűtési mód: aktív hűtés passzív hűtés (puffer tároló)

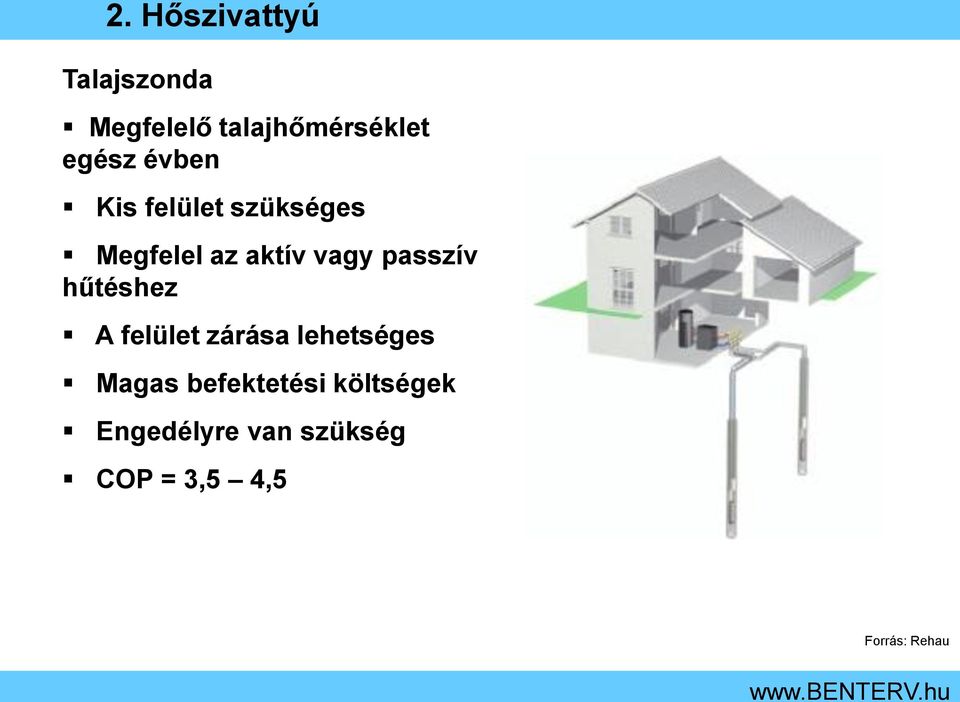

10 2. Hőszivattyú Talajszonda Megfelelő talajhőmérséklet egész évben Kis felület szükséges Megfelel az aktív vagy passzív hűtéshez A felület zárása lehetséges Magas befektetési költségek Engedélyre van szükség COP = 3,5 4,5 Forrás: Rehau

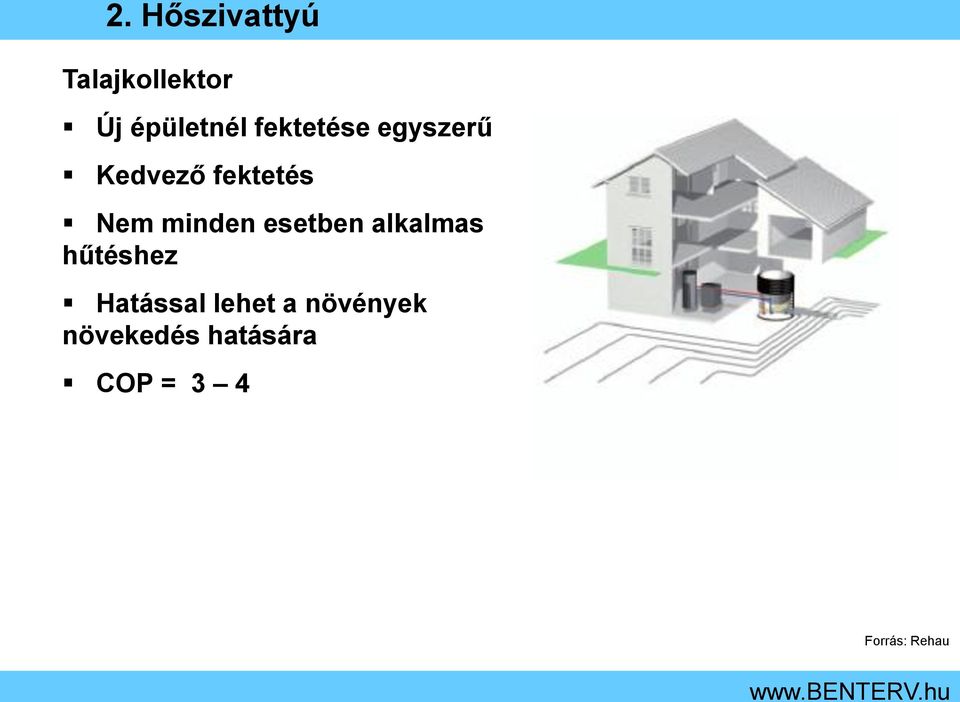

11 2. Hőszivattyú Talajkollektor Új épületnél fektetése egyszerű Kedvező fektetés Nem minden esetben alkalmas hűtéshez Hatással lehet a növények növekedés hatására COP = 3 4 Forrás: Rehau

12 2. Hőszivattyú Talajvíz Magas hőmérséklet egész évben Megfelel az aktív és passzív hűtéshez A felület zárása lehetséges Magas befektetési költségek Engedély szükséges Megfelelő vízminőség szükséges A víznek hosszú távon rendelkezésre kell állnia COP = 5,5 6,5 Forrás: Rehau

13 2. Hőszivattyú Levegő A hőforrás egyszerű hasznosítása Engedélyre nincs szükség Kis helyigény Csökkenő külső hőmérsékletnél csökken a hőszivattyú hatékonysága és fűtőteljesítménye A ventilátor esetleg zajos COP = 2 3,2 Forrás: Rehau

14 2. Hőszivattyú Kialakítási üzemmódok Forrás: Stiebel Eltron

15 2. Hőszivattyú Engedélyeztetési díjak Rendszerárak

16 3. Kondenzációs gázkazán Kialakításának előnyei hátrányai Hatásfok Égési levegő ellátás égéstermék elvezetés típusai, kialakítási módok (koncetrikus vagy elválasztott) HMV készítés Engedélyeztetési díjak Rendszerárak Forrás: Viessmann

17 4. Pelletkazán Kialakításának előnyei hátrányai Hatásfok Pellettároló Égési levegő ellátás égéstermék elvezetés HMV készítés Engedélyeztetési díjak Rendszerárak Forrás: Viessmann

18 5. Fatüzelésű kandalló légfűtéssel Kialakításának előnyei - hátrányai Fa tárolása Égési levegő ellátás égéstermék elvezetés Engedélyeztetési díjak Rendszerárak Forrás: Supra Temporis

19 6. Hőleadó típusok Radiátor (konvekciós és sugárzó fűtés) Padlókonvektor (konvekciós fűtés) Felületi fűtés (sugárzó fűtés): padlófűtés falfűtés mennyezetfűtés Felületi hőleadó hűtésre alkalmazva Légfűtés

20 7. Mesterséges szellőztetés Miért szükséges a szellőztetés? Párafejlődés (kilégzés, emberi tevékenység) Levegő minősége romlik (CO2 feldúsulás) Ablakon kialakítva (résszellőző vasalat, perforált tömítés, résszellőző berendezés) Központi elszívás

21 7. Mesterséges szellőztetés Hővisszanyerős központi szellőztető berendezés Kialakításának módjai Légcsatornák elhelyezése Talajkollektor (levegős, közvetítő közeges) Rendszerárak Forrás: Helios

22 8. Összegzés Akkor melyik a leggazdaságosabb? Melyik a legkomfortosabb? Mikor térül meg? Mivel járok a legjobban? A válasz csak konkrét esetre, az aktuális lehetőségek alapján hozható meg.

23 Köszönöm megtisztelő figyelmüket!
