1 Buderus: A kombináció szabadsága Az egyik leggyakrabban feltett kérdés: Tudunk-e más fûtôberendezéseket a rendszerbe illeszteni? A Buderus Logatherm hôszivattyúi a választás szabadságát kínálják: gyakorlatilag minden Buderus fûtôkészülékkel kombinálhatók. Ön eldönti, milyen energiahordozókkal kíván fûteni, mi segítünk összeállítani a rendszert. Egy valóban erõs csapat A Buderus a megújuló energiák és a gazdaságos energiafelhasználás teljes palettáját kínálja Önnek: Hôszivattyúk Kondenzációs kazánok Napkollektorok Pelletkazánok Aprítéktüzelésés kazánok Fatüzeléses kazánok Faelgázosító kazánok Szilárdtüzeléses kazánok Látványkandallók Intelligens rendszermegoldások Az energiahordozók beszerzési ára folyamatosan elmelkedik. Ne hagyjon ki egyetlen kedvezô alkalmat sem: Használja ki bátran a kedvezô lehetôségeket, fûtsön azzal, ami éppen akkor a legkedvezôbb! A Buderus Logamatic szabályozó gondoskodik az egész rendszer lehetô leggazdaságosabb üzemeltetésérôl. A fûtési hálózat már nem véletlenszerûen összeválogatott berendezések halmaza, hanem egy hatékony és gazdaságos, egységes stratégia alapján mûködô összetett berendezés, amely az Ön érdekeit szolgálja.

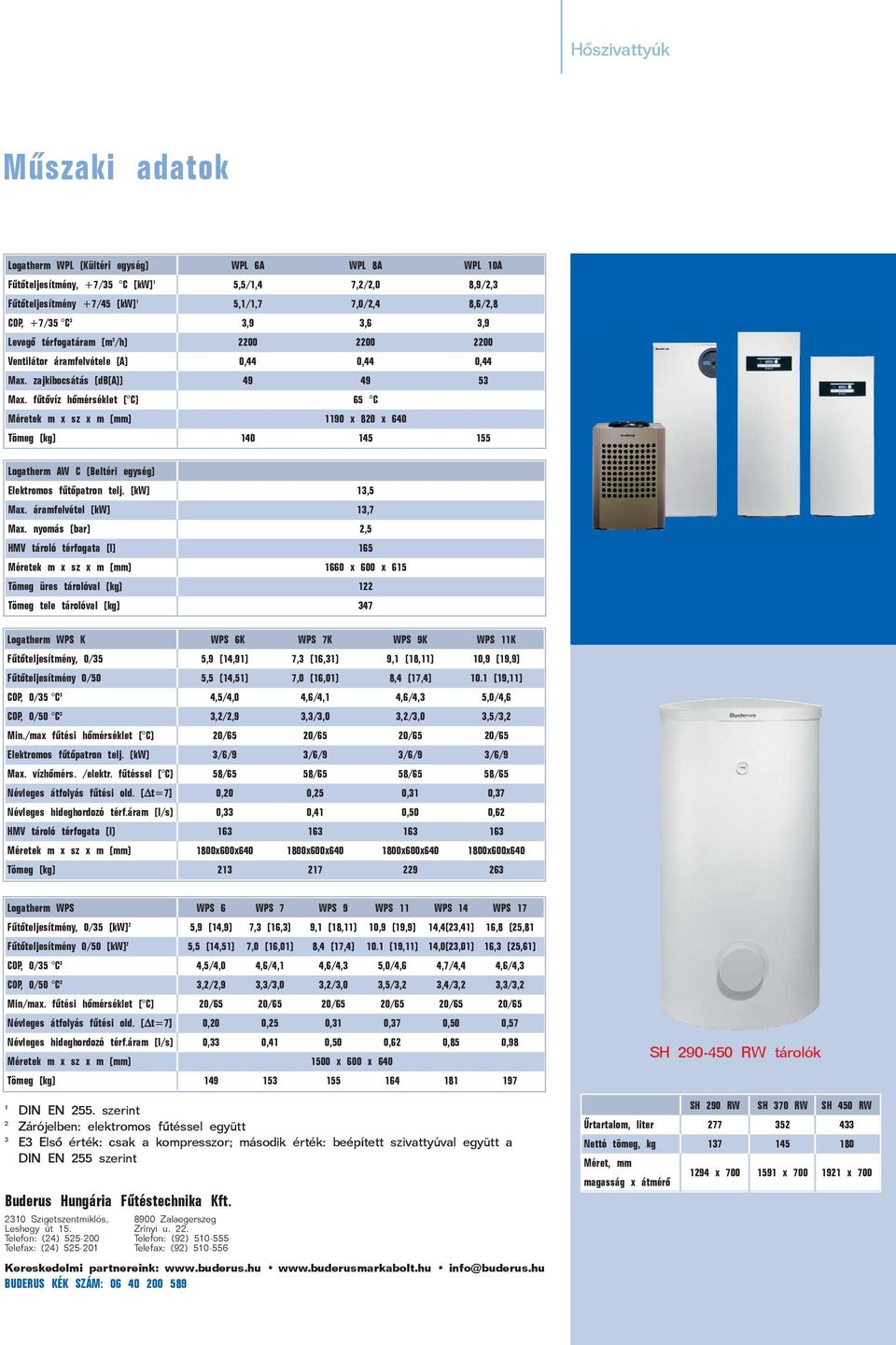

2 Mûszaki adatok Logatherm WPL (Kültéri egység) WPL 6A WPL 8A WPL 10A Fûtõteljesítmény, +7/35 C [kw] 1 5,5/1,4 7,2/2,0 8,9/2,3 Fûtõteljesítmény +7/45 [kw] 1 5,1/1,7 7,0/2,4 8,6/2,8 COP, +7/35 C 3 3,9 3,6 3,9 Levegõ térfogatáram (m 3 /h) Ventilátor áramfelvétele (A) 0,44 0,44 0,44 Max. zajkibocsátás (db(a)) Max. fûtõvíz hõmérséklet ( C) 65 C Méretek m x sz x m (mm) 1190 x 820 x 640 Tömeg (kg) Logatherm AW C (Beltéri egység) Elektromos fûtõpatron telj. (kw) 13,5 Max. áramfelvétel (kw) 13,7 Max. nyomás (bar) 2,5 HMV tároló térfogata (l) 165 Méretek m x sz x m (mm) 1660 x 600 x 615 Tömeg üres tárolóval (kg) 122 Tömeg tele tárolóval (kg) 347 Logatherm WPS K WPS 6K WPS 7K WPS 9K WPS 11K Fûtõteljesítmény, 0/35 5,9 (14,91) 7,3 (16,31) 9,1 (18,11) 10,9 (19,9) Fûtõteljesítmény 0/50 5,5 (14,51) 7,0 (16,01) 8,4 (17,4) 10.1 (19,11) COP, 0/35 C 3 4,5/4,0 4,6/4,1 4,6/4,3 5,0/4,6 COP, 0/50 C 3 3,2/2,9 3,3/3,0 3,2/3,0 3,5/3,2 Min./max fûtési hõmérséklet ( C) 20/65 20/65 20/65 20/65 Elektromos fûtõpatron telj. (kw) 3/6/9 3/6/9 3/6/9 3/6/9 Max. vízhõmérs. /elektr. fûtéssel ( C) 58/65 58/65 58/65 58/65 Névleges átfolyás fûtési old. (Δt=7] 0,20 0,25 0,31 0,37 Névleges hideghordozó térf.áram (l/s) 0,33 0,41 0,50 0,62 HMV tároló térfogata (l) Méretek m x sz x m (mm) 1800x600x x600x x600x x600x640 Tömeg (kg) Logatherm WPS WPS 6 WPS 7 WPS 9 WPS 11 WPS 14 WPS 17 Fûtõteljesítmény, 0/35 [kw] 2 5,9 (14,9) 7,3 (16,3) 9,1 (18,11) 10,9 (19,9) 14,4(23,41) 16,8 (25,81 Fûtõteljesítmény 0/50 [kw] 2 5,5 (14,51) 7,0 (16,01) 8,4 (17,4) 10.1 (19,11) 14,0(23,01) 16,3 (25,61) COP, 0/35 C 3 4,5/4,0 4,6/4,1 4,6/4,3 5,0/4,6 4,7/4,4 4,6/4,3 COP, 0/50 C 3 3,2/2,9 3,3/3,0 3,2/3,0 3,5/3,2 3,4/3,2 3,3/3,2 Min/max. fûtési hõmérséklet ( C) 20/65 20/65 20/65 20/65 20/65 20/65 Névleges átfolyás fûtési old. (Δt=7] 0,20 0,25 0,31 0,37 0,50 0,57 Névleges hideghordozó térf.áram (l/s) 0,33 0,41 0,50 0,62 0,85 0,98 Méretek m x sz x m (mm) 1500 x 600 x 640 Tömeg (kg) DIN EN 255. szerint 2 Zárójelben: elektromos fûtéssel együtt 3 E3 Elsô érték: csak a kompresszor; második érték: beépített szivattyúval együtt a DIN EN 255 szerint Buderus Hungária Fûtéstechnika Kft Szigetszentmiklós, Leshegy út 15. Telefon: (24) Telefax: (24) Zalaegerszeg Zrínyi u. 22. Telefon: (92) Telefax: (92) Kereskedelmi partnereink: info@buderus.hu BUDERUS KÉK SZÁM: SH RW tárolók SH 290 RW SH 370 RW SH 450 RW Ûrtartalom, liter Nettó tömeg, kg Méret, mm magasság x átmérõ 1294 x x x 700

3 [ Levegõ ] [ Víz ] Hôszivattyúk 6-17 kw [ Föld ] [ Buderus ] A természet energiája és a holnap technikája Folyadék/víz hôszivattyúk Logatherm WPS/WPS K Levegô/víz hôszivattyúk Logatherm WPL Fûtéstechnikai rendszerek szállítója

4 Környezetvédelem és biztos jövô Az emelkedô energiaárak és a fokozódó környezetszennyezés világossá teszi, hogy el fog jönni az az idô, amikor kénytelenek leszünk új energiaforrásokat használni. A megújúló energiák a jövô energiái. A hôszivattyúk a környezet hôtartalmát képesek hatékonyan kiaknázni. Energia a környezetbôl: 100% hatékonyság.. Ebbôl akár 80% ingyen. Tudta, hogy a közelünkben lévô valamennyi dolog tartalmaz energiát? A környezet a napsugárzás energiáját tárolja a levegôben és a talajban. A Buderus hôszivattyúi lehetôvé teszik ennek felhasználását úgy, hogy a termelt hô akár 80%-a ingyen van! A jövô energiája A hôszivattyúnak a mûködéshez mindössze elektromos áramra van szüksége. Elektromos áramot pedig nem csak földgázból és kôolajból tudunk elôállítani, számtalan más megoldás is létezik: vizi- és szélerômûvek, napelemek. Ilyen egyszerû A hôszivattyú a jól ismert hûtôszekrényhez hasonlóan mûködik, ami kivonja az élelmiszerek hôtartalmát, és azt a helyiség felé adja le. A hôszivattyúk egyszerûsített mûködési elve: hûtôközeg segítségével hôt szállítanak, de ebben az esetben a környezetbôl az épület belsejébe. Természetesen attól, hogy a teljes energiaszükségletünket megújuló forrásokból fedezzük, még messze vagyunk. A hôszivattyú a holnap technikáját képviseli korunkban úgy, hogy már számos helyen gazdaságosabban tud üzemelni, mint a többi, ma alkalmazott megoldások.

5 Folyadék/víz hôszivattyúk A folyadék/víz hôszivattyúk a talajt használják hôforrásként. Alkalmazhatunk a készülékekhez talajszondát vagy talajkollektort. Mindkét megoldásnál a talajban lévô csôhálózat alacsony fagyáspontú keverékkel van feltöltve. Ez a közeg szállítja a talajban tárolt energiát a berendezéshez. A talaj hômérséklete a teljes év folyamán is közel állandó, ezért a folyadék/ víz hôszivattyúk sokrétûen felhasználatók. Egyszerû kezelés Szöveges kijelzôvel ellátott kezelôfelület, világosan érhetô menürendszer Szabályozóegység Elôlrôl hozzáférhetô, kiemelkedôen karbantartásbarát Egyszerû beépítés Beépített fûtési és szonda köri keringetôszivattyú, alacsony szerelési költségek Lágy indítás Indítási fázisban is korlátozott áramfelvétel Logatherm WPS 6 Folyadék/víz hôszivattyú Hôcserélô Optimális hôátvitel és magas hatékonyság Kompresszor Nagy teljesítmény és alacsony zajszint Kiemelkedô hatékonyság A talaj hômérséklete erôs fagynál is csak ritkán csökken 5 8 C alá. Kedvezô esetben a hôszivattyú pillanatnyi COP értéke elérheti akár az 5-öt is. Ez azt jelenti, hogy 1 kw elektromos energia felhasználásával akár 5 kw fûtési energiához jutunk. De megfogalmazhatjuk így is: Akár az energia 80%-át ingyen kapjuk. Szonda vagy kollektor? A talajkollektor a fagyhatár alá, kb. 1,2 méter mélyre lefektetett csôhálózat. A vezetékek hosszát és távolságát a talaj tulajdonságai és a kívánt teljesítmény határozzák meg. Az akár 100 méter mélységig, függôlegesen elhelyezett talajszondának sokkal kevesebb helyre, szabad földfelületre van szüksége. Természetesen segítünk kiválasztani az Önnek legkedvezôbb megoldást. Mindig egy kicsit több komfort A Logatherm WPS hôszivattyúknak van beépített melegvíztárolós változata is. A teljes hôközpont így rendkívül kis helyet foglal el. Rego idõjárásfüggõ szabályozó egység

6 Levegô/víz hôszivattyú A levegô/víz hôszivattyú a környezeti levegô hôtartalmát hasznosítja. A kültéri egység tartalmazza a ventilátort, a levegôs hôcserélôt és a kompresszort. Ez a megoldás biztosítja a beléri egység zajmentességét. A berendezés hatékonyságára jellemzô, hogy még 0 C külsô hômérséklet mellett is képes üzemelni, energiát kinyerni a környezetbôl. Egyszerû kezelés Szöveges kijelzôvel ellátott kezelôfelület, világosan érhetô menürendszer Beépített HMV tároló 163 literes, magas komfortot biztosító tároló Kültéri egység Kompresszor és hôcserélô, modern, minden környezetbe illeszkedô design Tágulási tartály és keringetô szivattyú Helytakarékos kivitel Logatherm WPL levegô/víz hôszivattyú (6-10 kw) Logatherm AW C tárolós beltéri egységgel A berendezés felépítése A levegô/víz hôszivattyú két készülékbôl áll: egy kültéri és egy beltéri egységbôl. A teljesítményt a kültéri egység határozza meg, ez tartalmaz minden, a hôkinyeréshez szükséges elemet. A beltéri egységben kap helyet a használati melegvíztároló, amely kiemelkedôen nagy mérete folytán rendkívül magas melegvíz komfortot biztosít a család számára. Szabályozás hatékony kondenzációs technika egyszerû kezelés magától értetôdô jelölések diagnosztikai funkciók felhasználóbarát kezelôfelület a hôigényhez alkalmazkodó vezérlés
