ÚJ BAXI FALI GÁZKAZÁN

Átírás

1 ÚJ BAXI FALI GÁZKAZÁN A legkompaktabb BAXI készülékcsalád Magas hatásfok (zárt égésterűeknek minősítés a 92/42/CEE szabvány szerint) Digitális vezérlőpanel széles LCD kijelzővel Kompakt hidraulikus szerelvénycsoport 3-járatú szeleppel Szolár algoritmus Teljes fagyvédelem Egyszerű karbantartás: access to all components HMV tároló egyszerű csatlakoztatása és fűtési vezérlése (csak fűtőkészülékeknél) Hagyományos égéstermék elvezetés (mint a LUNA3 típusoknál) Védettség: IPX5D (az elérhető legmagasabb)

2 Megbízhatóság és egyszerű használat FOURTECH gázkazán család egy bonyolult fejlesztési folyamat nagyszerű eredménye, megbízható beszállítók kiváló alkatrészeinek kombinációjából, gondosan kiválasztott anyagok felhasználásával készül. FOURTECH gázkazánt különös figyelemmel tervezték, az alkatrészek elhelyezésre odafigyelve, ezzel biztosítva az egyszerű és gyors karbantartást, jó áttekinthetőséget. Típusválaszték FOURTECH 24 F Zárt égéstér 24 kw hőteljesítmény 13,7 liter/perc (ΔT 25 C) FOURTECH 24 Kéményes 24 kw hőteljesítmény 13,7 liter/ perc (ΔT 25 C) FOURTECH 1.24 F Zárt égéstér 24 kw hőteljesítmény

3 Méretek

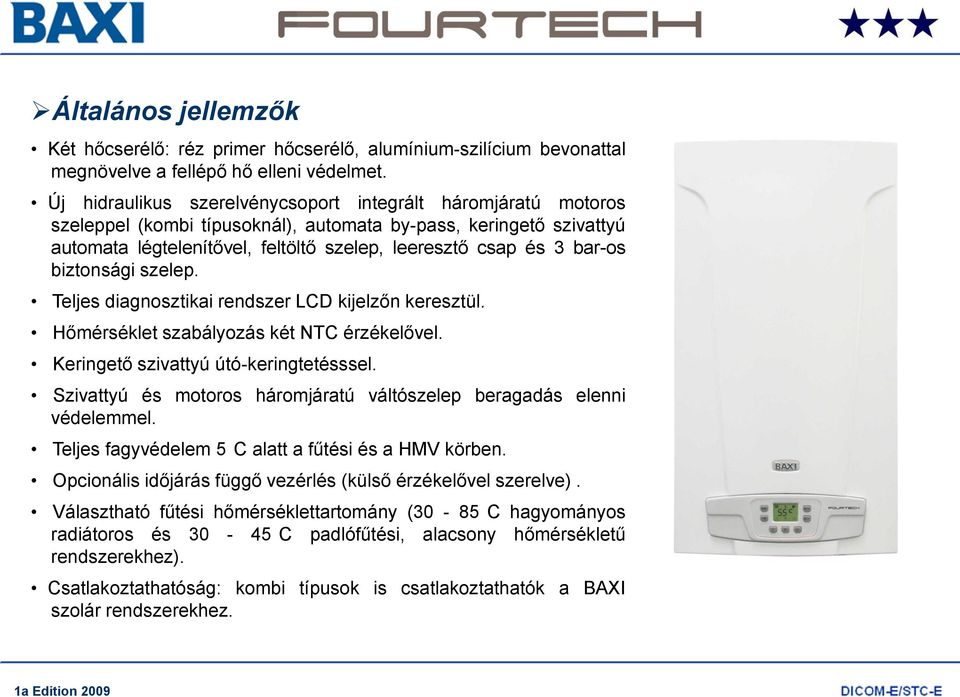

4 Általános jellemzők Két hőcserélő: réz primer hőcserélő, alumínium-szilícium bevonattal megnövelve a fellépő hő elleni védelmet. Új hidraulikus szerelvénycsoport integrált háromjáratú motoros szeleppel (kombi típusoknál), automata by-pass, keringető szivattyú automata légtelenítővel, feltöltő szelep, leeresztő csap és 3 bar-os biztonsági szelep. Teljes diagnosztikai rendszer LCD kijelzőn keresztül. Hőmérséklet szabályozás két NTC érzékelővel. Keringető szivattyú útó-keringtetésssel. Szivattyú és motoros háromjáratú váltószelep beragadás elenni védelemmel. Teljes fagyvédelem 5 C alatt a fűtési és a HMV körben. Opcionális időjárás függő vezérlés (külső érzékelővel szerelve). Választható fűtési hőmérséklettartomány (30-85 C hagyományos radiátoros és C padlófűtési, alacsony hőmérsékletű rendszerekhez). Csatlakoztathatóság: kombi típusok is csatlakoztathatók a BAXI szolár rendszerekhez.

5 Főbb eltérések az ECO3 COMPACT és FOURTECH kazáncsalád között Magasság (mm): Szélesség (mm): Mélység (mm): Nettó súly (Kg): Új hőcserélő eltérő formával Primer hőcserélő: Égéstermék elvezető rendszer: 2 csillagos hatásfok minősítés - Megnövelt hatásfok a zárt égésterű típusoknál (3 csillagos DIN 9242CEE) Zárt égésterű típusok: új típusú szabályozás az AFR eszközön keresztül a szétválasztott égéstermék elvezetésnél a 3 csillagos hatásfok elérése érdekében

6 Főbb eltérések az ECO3 COMPACT és FOURTECH kazáncsalád között Égéstermék elvezetés: 45 -os égéstermék kivezetés 90 -os égéstermék kivezetés Vezérlőpanel: LCD kijelző és forgatógombok LCD kijelző és nyomógombok A gázkészülékek úgymint a gázcsere (MET/LPG), fűtési hőmérséklet tartomány kiválasztása (30-85 vagy ) és várakozási idő közvetlenül a kezelőfelületen keresztül állíthatók be. Védettség: IPX4D IPX5D Tágulási tartály: Égő 7 literes kör alakkal (kéményes típusok) 8 literes kör alakú (zárt égésterű típusok) ECO3 COMPACT típusok két elektródával: 1 a gyújtáshoz és egy a láng érzékeléshez 6 literes téglalap alakú (kéményes típusok) 6 literes kör alakú (zárt égésterű típusok) új FOURTECH gázkazánoknak egy elektródája van két funkcióval: gyújtás és láng érzékelés Az elektromos védettségi fokozat a kezelőfelület korszerű tervezésének köszönhető.

7 Technikai jellemzők Típus 24 F F Maximum hőterhelés kw 25,8 26,3 25,8 Minimum hőterhelés kw 10,6 10,6 10,6 Maximum hőteljesítmény 80/60 C kw Minimum hőteljesítmény 80/60 C kw 9,3 9,3 9,3 92/42/CEE classification Hatásfok 100%-os teljesítményen 92,93 % 91,20 % 92,93 % Hatásfok 30%-os teljesítményen 90,37 % 88,00 % 90,37 % Tágulási tartály kapacitása liter 6 Fűtési rendszer max. térfogata liter 100 Fűtési hőmérséklet tartomány C vagy HMV hőmérséklet tartomány C HMV teljesítmény ΔT 25 C l/perc 13,7 13,7 - Gáztípus Földgáz/PB Védettség IPX5D Méretek (MagasságxSzélességxMélység) mm 730x400x299
